Hyundai ix35 (Hyundai Tucson 2) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Hyundai ix35 (Hyundai Tucson 2), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Kabína

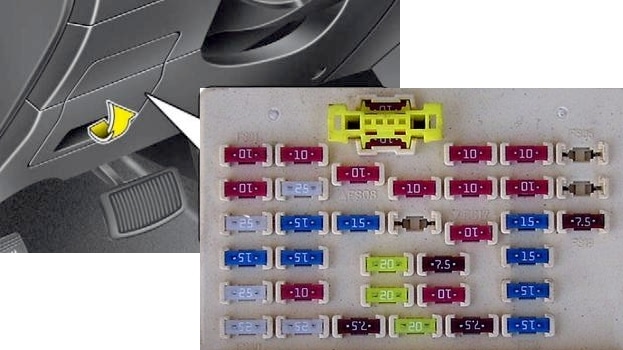

Nachádza sa pod prístrojovou doskou; na prístup k nej odstráň ochranný kryt v smere šípky.

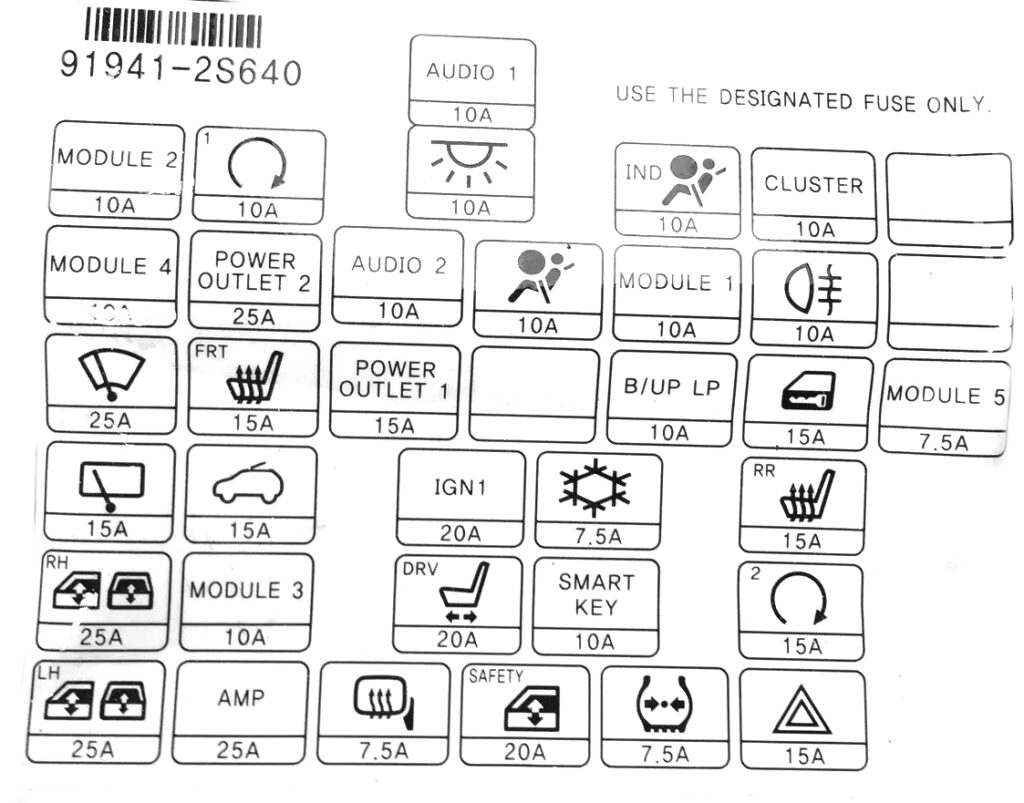

Legenda
Úlohy
| ZVUK 1 | Audio systém, audio-vizuálny prehrávač s navigáciou, prevodník | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Osvetlenie kabíny | VSM, kontrola klimatizácie, pripojenie dát, svetlo kozmetického zrkadla na strane vodiča/cestujúceho, smerovka, vnútorné osvetlenie, prístrojový panel (indikátor), osvetlenie kľúča zapaľovania a senzor otvorenia dverí, senzor a fotobunka pre automatickú kontrolu osvetlenia, osvetlenie batožinového priestoru, relé vnútorného osvetlenia, ECU klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL 3(2) | Modul automatickej kontroly vzdialenosti svetlometov, BCM, spínač kontroly vzdialenosti svetlometov, aktor kontroly vzdialenosti svetlometu ľavého/pravého, elektrochromatické spätné zrkadlo, poistková skrinka ICM (relé vyhrievania zadného sedadla ľavého, relé vyhrievania zadného sedadla pravého), elektronický kľúč ECU | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Štartovanie | Relé motorový priestor a poistková skrinka (relé 4), spínač rozsahu prevodovky, spínač blokovania zapaľovania, ECM, elektronický kľúč ECU | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Indikátor airbagu | Prístrojový panel (indikátor) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SKUPINA | Prístrojový panel, alternátor, spínač konzoly, BCM, audio systém, spínač upozornenia na bezpečnostné pásy, spínač ISG, hlavná jednotka AV s navigáciou | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievaný volant | Kontaktný spínač (vyhrievaný volant) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL 4 | Relé motorový priestor a poistková skrinka (relé 1, relé 11, relé 14), dieselová jednotka (relé 2, relé 3), ECU klimatizácie, ionizátor v prístrojovom paneli, motor otváracieho strešného okna, senzor dažďa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZÁSUVKY NAPÁJANIA 2 | Zapaľovač cigariet a predná zásuvka napájania, zadná zásuvka napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZVUK 2 | Zosilňovač, elektrický regulátor bočných zrkadiel, elektronický kľúč ECU, VSM, prevodník | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Airbag | SRS ECU, indikátor airbagu cestujúceho | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL 1 | IPS ECU (vstup ON/START), 4WD ECU, spínač DBC, multifunkčný spínač, senzor uhla riadenia, spínač ESP OFF, spínač brzdových svetiel (benzínový motor), senzor parkovania zadný pravý (vonkajší), senzor parkovania predný ľavý/pravý, TPMS (systém monitorovania tlaku v pneumatikách), senzor parkovania predný ľavý/pravý (centrálny), inteligentná ECU asistencie parkovania, prevodník | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PTF zadný | Poistková skrinka ICM (relé zadných hmlových svetiel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čistič predných skiel | Poistka motorový priestor a poistková skrinka (relé 12, relé 13), motor stierača predného skla, multifunkčný spínač (stierač) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievané predné sedadlá | Spínač konzoly | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZÁSUVKY NAPÁJANIA 1 | Zapaľovač cigariet a predná zásuvka napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS | Blok MDPS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Osvetlenie cúvania | Svetlomet zadný ľavý/pravý (vnútri), zrkadlo s elektrochromatickou funkciou, VSM, audio systém, audio-vizuálny prehrávač s navigáciou | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL 2 | BCM, ECU elektronické kľúče | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čistič skiel zadných | Poistková skrinka relé ICM (relé stierača zadného skla), motor stierača zadného skla, multifunkčný spínač (stierač) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Horný kryt | Motor horného krytu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG 1 | Poistková skrinka a relé v motorovom priestore (poistky – F23, F24, F25) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Klimatizácia | ECU klimatizácia, motor ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zadné vyhrievané sedadlo | Poistková skrinka relé ICM (relé vyhrievania zadného sedadla ľavého, relé vyhrievania zadného sedadla pravého) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické okno pravé | Hlavný spínač okna, spínač okna pre cestujúcich, spínač okna zadného pravého; | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zrkadlá | Elektrický regulátor vonkajších zrkadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrická stolička vodiča | Manuálny regulátor stoličky vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INTELIGENTNÝ KĽÚČ | Elektronický kľúč ECU, tlačidlo START/STOP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PDM | ECU elektronické kľúče | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické okno ľavé | Hlavný spínač elektrických okien, spínač elektrického okna pre cestujúcich, spínač elektrického okna zadného ľavého | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMP | Amplifikátor, prevodník | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievané zrkadlá | PCM / ECM, spínač vyhrievaného zadného skla, elektrické zrkadlo na strane vodiča/cestujúceho | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ovládanie okien s ochranou proti stlačeniu | Modul elektrického skla vodiča s ochranou proti stlačeniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Modul 5 | Radiaca páka automatickej prevodovky, pípák asistencie pri parkovaní vzad, TPMS (systém monitorovania tlaku v pneumatikách) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Alarm | Poistková skrinka relé ICM (relé klaksónu, relé smerovky a relé alarmu), BCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky označené ako POWER OUTLET sú zodpovedné za zásuvku zapaľovača a USB.
V tejto jednotke je možné tiež pripojiť samostatné neodnímateľné relé:
- Relé osvetlenia interiéru
- Relé zamykania dverí
- Relé odomykania dverí
- Relé dverí batožinového priestoru
- Relé pre elektrické ovládanie okien
Vano motore
Scatola fusibili
Nachádza sa na ľavej strane motorového priestoru za batériou.
Legenda krytu
Diagram
Účel
| FL1 | 80A Servosterzo elettrico | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL2 | 60A Poistková skrinka pripojenia prístrojovej dosky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL3 | Jednotka kontroly ESP a ABS 40A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL4 | 40A poistková skrinka EMS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL5 | Jednotka kontroly ESP a ABS 40A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL6 | 40A Relé ventilátora kúrenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL7 | 60A Poistková skrinka pripojenia prístrojovej dosky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL8 | 60A Poistková skrinka pripojenia prístrojovej dosky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL9 | Ventilátor chladenia 40A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL10 | 40A Vyhrievané zadné okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL11 | 30A Postrekovač svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL12 | 40A Spínač zapaľovania (blokovanie) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL.13 | 40A Relé štartovania, spínač zapaľovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15A Relé sirény alarmu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 15A Vyhrievané predné okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 10A Svetlo stop | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 20A Kontrola trakcie 4×4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | Bobiny zapaľovania 20A, kondenzátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 7,5A Relé štartovania, relé poloha parkovania/neutrál automatickej prevodovky, senzor MAF, multifunkčný spínač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 7,5 A ESP, jednotka kontroly ABS a ICM, univerzálny spínač, modul relé žhavičiek, senzor vody filtra paliva, relé ohrievača filtra paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 7,5A Spínač výberu automatickej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 15A Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 15A Senzor koncentrácie kyslíka, ventilátor chladenia *.
Ventil regulátora tlaku paliva **. Modul blokovania motora, senzor polohy vačkového hriadeľa, relé čerpadla paliva, ventil regulátora tlaku paliva, hlavný ventil regulátora tlaku *** |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 10A Klimatizácia, trysky*.
Brzdové svetlo, senzor koncentrácie kyslíka, klimatizácia, relé ventilátora chladenia **. Senzor poloha kľukového hriadeľa, senzor koncentrácie kyslíka, klimatizácia *** |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 10A Spínač brzdových svetiel *** | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 15A RSM *
TCM *** |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | Klimatizácia 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | Modul 10A TCM, elektromagnetický ventil kontrola vstrekovania, senzor poloha kľukového hriadeľa, senzor poloha vačkového hriadeľa, ventil kontrola oleja, elektromagnetický ventil čistenie nádrže *.
Elektromagnetický ventil chladenie EGR, (recirkulácia výfukových plynov), elektrické štartovanie VGT (systém distribúcie plynu), modul blokovania automatického motora, senzor CMP, poistková skrinka relé žhavičiek, senzor hladiny oleja **. Elektroventil chladenie EGR (recirkulácia výfukových plynov), elektrické štartovanie VGT (systém distribúcie plynu), senzor hladiny oleja, ventilátor chladenia motora *** |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 20A Cievky zapaľovania *, ECM **, ECM *** | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL30 | Relé kontrola motora 30A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé čerpadla paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Relé kontrola motora (hlavné relé) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé upozornenia na brzdu / relé trysky svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Relé stierača (senzor dažďa) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Relé stierača (pomalý režim) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Relé ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Relé – elektrický ventilátor rýchleho chladenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Relé vyhrievaného predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Relé kontrola motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | Elektrický ventilátor systému klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R14 | Relé chladenia ventilátora (nízke) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R15 | Relé štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R16 | Relé zvukového alarmu proti krádeži | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R17 | Relé vyhrievaného zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

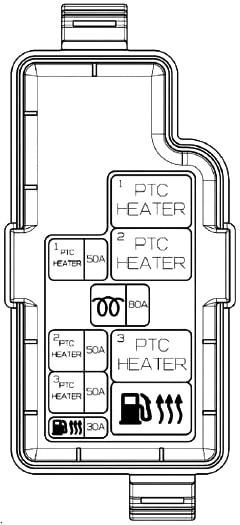

Poistková skrinka
Inštalovaná v modeloch s motorom Diesel.

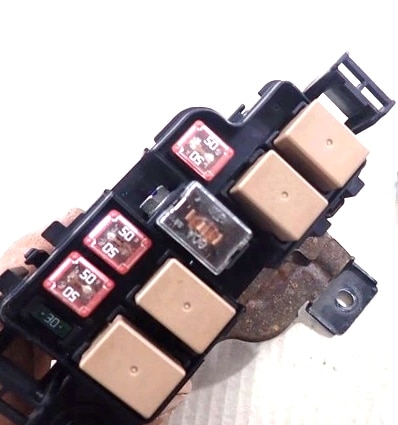

Foto na ilustračné účely
Diagram

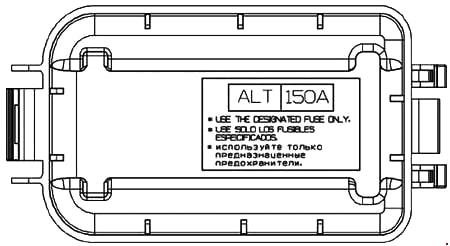

Hlavná poistka
V mnohých autách Hyundai ix35 sa hlavná poistka napájania nachádza na kladnom termináli batérie, vyrobená vo forme poistky s vysokým výkonom.
Diagram
