Hyundai Venue I (2019-2021) – poistková skrinka
Poloha poistkovej skrinky na prístrojovej doske
Vnútri krytu poistkovej skrinky/relé sa nachádza etiketa poistky/relé, ktorá popisuje názvy a menovité hodnoty poistky/relé.
Poloha bloku poistiek v motorovom priestore
Poistková skrinka sa nachádza v motorovom priestore na pravej strane.

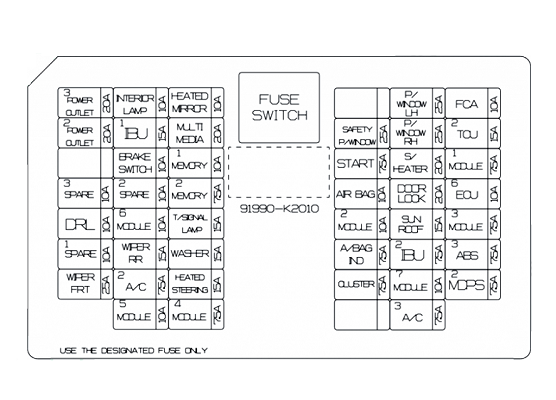

Schéma poistkovej skrinky na prístrojovej doske
| Názov poistky | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Názov poistky | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER OUTLET 3 | 20A | Caricabatterie USB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INTERIOR LAMP | 10 A | Predné svetlo v ráme dverí vpravo a vľavo;
Vnútorné osvetlenie; Svetlo na čítanie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HEATED MIRROR | 10 A | Napájanie vonkajšieho zrkadla na strane vodiča a pasažiera;
Modul riadenia klimatizácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/WINDOW LH | 25A | Hlavný spínač elektrického okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FCA | 10 A | Jednotka asistencie pri kolízii – predná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER OUTLET 2 | 20A | Predný zásuvkový vývod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IBU 1 | 15A | IBU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTIMEDIA | 20A | Hlavná audio jednotka;
Audio-video a navigácia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SAFETY P/WINDOW | 25A | Modul bezpečnosti okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/WINDOW RH | 25A | Hlavný spínač elektrického okna;
Spínač elektrického okna pasažiera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TCU2 | 15A | Spínač rozsahu motora;
Spínač cúvacej svetla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BRAKE SWITCH | 10 A | IBU;
Spínač brzdového svetla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MEMORY 1 | 10 A | Súprava ukazovateľov;
Modul riadenia klimatizácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| START | 7,5A | [M/T] ECM, IBU, [IVT] Spínač rozsahu prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/HEATER | 20A | Modul riadenia vykurovania predných sedadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 1 | 7,5A | Spínač brzdového svetla;
Páka prevodovky bankomatu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MEMORY 2 | 7,5A | Modul riadenia SRS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AIR BAG | 10 A | Senzor detekcie pasažiera;
Modul riadenia SRS. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOOR LOCK | 20A | Relé zadného veka;
Centrálne zamykanie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Názov poistky | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ECU 6 | 10 A | ECM, PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DRL | 10 A | Relé DRL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 6 | 10 A | Pripojovací konektor dát;
Elektromagnet zámku kľúča |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| T/SIGNAL LAMP | 15A | IBU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 2 | 10 A | Spínač Crash Pad;
Multifunkčná kamera; Jednotka upozornenia na kolíziu v slepom uhle vľavo a vpravo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SUNROOF | 15A | Motor otváracej strechy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 3 | 7,5A | Spínač konzoly;
Indikátor páky prevodovky A/T; Modul riadenia klimatizácie; Audio; Modul riadenia vyhrievania predných sedadiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WIPER RR | 15A | Blok konektora E/R (relé stierača RR);
Motor zadného stierača. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WASHER | 15A | Multifunkčný spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/BAG IND | 7,5A | Centrálny spínač na prístrojovej doske;
Sada ukazovateľov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IBU 2 | 7,5A | IBU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS3 | 7,5A | Blok pripojenia E/R (univerzálny kontrolný konektor);
Modul ESC. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WIPER FRT | 25A | Blok konektora E/R (relé stierača FRT s nízkym napätím);
Motor predného stierača. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/C 2 | 7,5A | Blok pripojenia E/R (relé ventilátora);
Modul riadenia klimatizácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HEATED STEERING | 15A | Nez použité | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CLUSTER | 7,5A | Prístrojový panel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 7 | 10 A | Relé napájacej zásuvky;
Spínač napájania vonkajšieho zrkadla; IBU; Hlavná audio jednotka; Audio-video a navigácia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS 2 | 7,5A | Jednotka MDPS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 5 | 10 A | IBU;
Modul riadenia vyhrievania predných sedadiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 4 | 7,5A | IBU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/C 3 | 7,5A | Motor ventilátora;
Modul riadenia klimatizácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

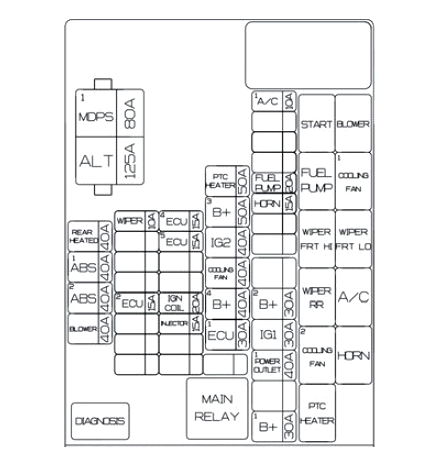

Schéma panelu poistiek v motorovom priestore
| Názov poistky | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Názov poistky | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ALT | 125A | Alternátor, poistka viacnásobná – MDPS 1;
Poistka – vyhrievanie zadného, ventilátor, ABS 1, ABS 2. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS 1 | 80A | Jednotka MDPS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| REAR HEATED | 40A | Blok pripojenia ICU (relé vyhrievané zadné) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 1 | 40A | Univerzálny kontrolný konektor;
Modul ESC. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 2 | 40A | Modul ESC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BLOWER | 40A | Relé ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WIPER | 10 A | Tergicristallo FRT LO Relé, IBU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU2 | 15A | ECM/PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU4 | 15A | ECM/PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU5 | 15A | ECM/PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IGN COIL | 20A | Zapálenie cievka #1~#4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INJECTOR | 15A | ECM/PCM, vstrekovač #1~#4;
Relé čerpadla paliva. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Názov poistky | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PTC HEATER | 50A | Relé vykurovania PTC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+3 | 50A | Blok pripojenia ICU (poistka – ZAMYKANIE DVERÍ, S/HEATER, BEZPEČNOSŤ P/OKNO, SLNEČNÍK, relé elektrického okna) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG2 | 40A | Relé štartovania;
Panel relé PDM (relé IG2); Spínač zapaľovania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COOLING | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FAN | 40A | Relé ventilátora chladenia 1/2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+4 | 40A | Blok pripojenia ICU (poistka – MODUL 6, SPÍNAČ BRZDY, T/SIGNAL LAMPA, DRL, IBU 1, zariadenie na automatické prerušenie prúdu úniku) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU1 | 30A | Hlavné relé, poistka – ECU 4, ECU 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/C 1 | 10 A | Relé klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FUEL PUMP | 20A | Relé palivového čerpadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HORN | 15A | Relé klaksónu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+2 | 30A | Blok pripojenia ICU (IPS (5CH) E-SWITCH, IPS (2CH)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG1 | 30A | [S inteligentným kľúčom]
Panel relé PDM (relé IG1) [Bez inteligentného kľúča] Spínač zapaľovania |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER OUTLET 1 | 40A | Blok pripojenia ICU (relé výstupu napájania) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+1 | 30A | Blok pripojenia ICU (IPS (5CH) E-SWITCH, IPS (1CH)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

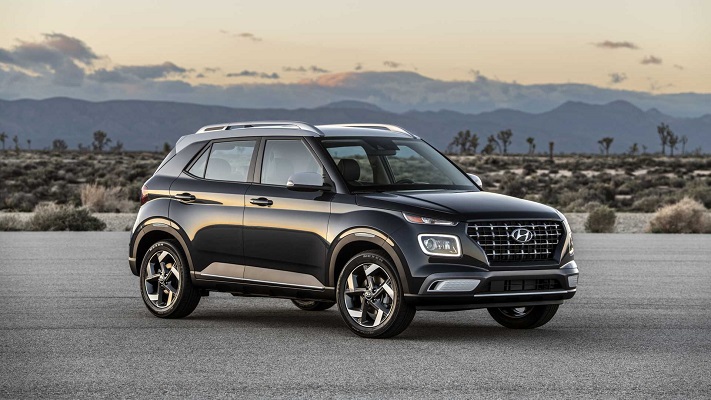

O Hyundai Venue I (2019-2021)
Hyundai Venue I, predstavený v rokoch 2019 až 2021, je kompaktné SUV, ktoré si rýchlo získalo popularitu vďaka svojmu modernému dizajnu a praktickým rozmerom. Tento model je ideálny pre mestské prostredie, kde jeho kompaktné rozmery umožňujú jednoduché parkovanie a manévrovanie. Hyundai Venue I ponúka rôzne možnosti motorizácie, vrátane benzínových a naftových motorov, ktoré sú známe svojou efektivitou a spoľahlivosťou. Interiér vozidla je vybavený modernými technológiami, ako je dotyková obrazovka infotainment systému a pokročilé bezpečnostné prvky, čo z neho robí atraktívnu voľbu pre široké spektrum zákazníkov.
Schéma poistkovej skrinky Hyundai Venue I
Táto stránka zobrazuje schému poistkovej skrinky pre Hyundai Venue I, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Typické umiestnenia poistkovej skrinky v tomto modeli zahŕňajú priestor pod kapotou a interiér vozidla, zvyčajne v blízkosti palubnej dosky. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Použitie správnej poistkovej skrinky a dodržiavanie týchto pokynov zabezpečí dlhú životnosť a spoľahlivosť vášho vozidla.
