V tomto článku nájdeš diagramy poistkovej skrinky Hyundai Accent (2018–2019), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Hyundai Accent (2018-2019) – schéma panelu poistiek

Rok výroby: 2018, 2019.

Poistky zapaľovača cigariet (zásuvka napájania) v Hyundai Accent (2018-2019) sú poistka č. 2 (zapaľovač cigariet) a č. 6 (zásuvka príslušenstva) v paneli poistiek prístrojovej dosky.

Panel prístrojov

Panel prístrojov

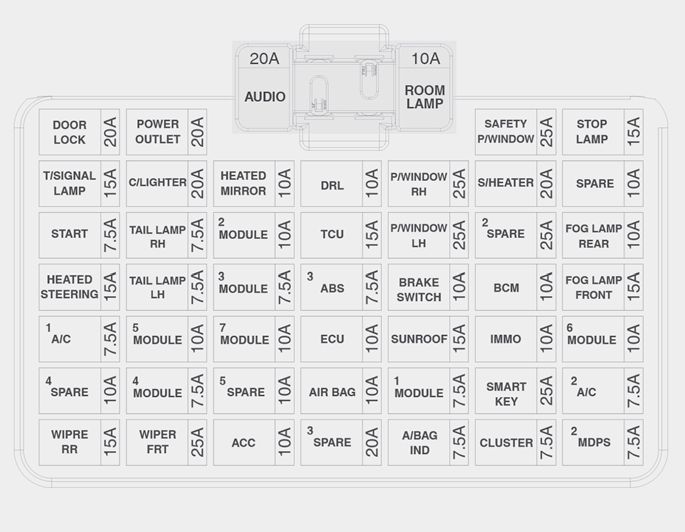

Hyundai Accent – schéma panelu poistiek – panel prístrojov
Názov Amperáž [A] Popis
DOOR LOCK 20 Blokovanie konektorov I/P

(relé odblokovania zadného veka,

relé blokovania a odblokovania dverí,

relé odblokovania s dvoma otáčkami).
POWER OUTLET 20 Presa napájania
SAFETY P/WINDOW 25 Modul bezpečnosti elektrického okna vodiča
STOP LAMP 15 Blokovanie konektorov I/P (elektronický modul signálu zastavenia)
T/SIGNAL LAMP 15 BCM, SLM
C/LIGHTER 20 Zapaľovač cigariet
HEATED MIRROR 10 Napájanie vonkajších zrkadiel vodiča a pasažiera;

Modul riadenia klimatizácie.
DRL 10 BCM
P / WINDOW RH 25 Hlavný spínač okna;

Spínač okna pasažiera.
S / HEATER 20 Modul riadenia vykurovania predných sedadiel
SPARE1 10 –
START 7,5 So smart kľúčom:

ECM/PCM;

Blokovanie konektorov E/R (relé štartovania);

Modul riadenia inteligentného kľúča;

Spínač prevodovky;

Zapaľovanie;

Spínač spojky;

Bez smart kľúča:

Relé alarmu proti krádeži;

Spínač prevodovky;

Blokovanie zapaľovania;

Spínač spojky.
TAIL LAMP RH 7,5 Hlavný svetlomet pravý;

Kombinované zadné svetlo (OUT) pravé;

Svietidlo evidenčnej značky pravé;

Kombinované zadné svetlo (IN) pravé;

ILL (+).
MODULE2 10 Modul FCA;

Spínač Crash Pad.
TCU 15 Blokovanie konektorov E/R (poistka – B/UP LAMP);

Rukoväť prevodovky A/T;

Spínač gama mosta motora;

Spínač svetla stop.
P/WINDOW LH 25 Hlavný spínač okna
SPARE2 25 –
FOG LAMP REAR 10 Zadné hmlové svetlá
HEATED STEERING 15 Vykurovanie volantu
TAIL LAMP LH 7,5 Hlavný svetlomet ľavý;

Kombinované zadné svetlo (OUT) ľavé;

Svietidlo evidenčnej značky ľavé;

Kombinované zadné svetlo (IN) ľavé;
MODULE3 7,5 Modul riadenia vykurovania predných sedadiel;

Zvuk;

Elektrochromatické zrkadlo;

Modul riadenia klimatizácie;

Hodinková pružina;

Indikátor rukoväte prevodovky A/T.
ABS3 7,5 Blokovanie konektorov E/R (univerzálny kontrolný konektor);

Modul ESC
BRAKE SWITCH 10 Modul riadenia inteligentného kľúča;

Spínač svetla stop.
Leggere  Hyundai Tucson 1 (ix35) – poistková skrinka
BCM 10 BCM
HMLOVÉ SVETLO PREDNÉ 15 Blok konektorov I/P (relé svetlometov hmlových svetiel predných)
A/C1 7,5 Blok konektorov E/R (relé ventilátora);

Modul riadenia klimatizácie.
MODULE5 10 Motor strešného okna;

Modul riadenia vykurovania predných sedadiel.
MODULE7 10 Jednotka TPMS
ECU 10 ECM/PCM;

Modul imobilizéra;

Modul inteligentného riadenia kľúča.
STREŠNÉ OKNO 15 Motor strešného okna
IMMO. 10 Modul imobilizéra
MODULE6 10 Elektromagnet kľúč
SPARE4 10 –
MODULE4 7,5 SLM;

BCM;

Modul inteligentného riadenia kľúča.
SPARE5 10 –
AIR BAG 10 Modul riadenia SRS;

Senzor detekcie prítomnosti.
MODULE1 7,5 BCM;

SLM;

Blok kľúča.
SMART KEY 25 Modul Smart Key Control
A/C2 7,5 –
STIERAČ RR 15 Spínač multifunkčný;

Motor stierača zadného;

Relé stierača zadného.
STIERAČ FRT 25 Spínač multifunkčný;

Motor stierača predného;

Blok konektorov E/R (relé stierača).
ACC 10 Blok konektorov I/P (relé výstup napájania);

BCM;

SLM;

Audio;

Blok kľúča;

Spínač napájania zrkadla vonkajšieho;

Modul inteligentného riadenia kľúča;

Konektor USB na nabíjanie.
SPARE3 20 –
A/BAG IND 7,5 Sada indikátorov;

Modul riadenia klimatizácie.
CLUSTER 7,5 Cluster prístrojov
MDPS2 7,5 Jednotka MDPS
AUDIO 20 Audio
ROOM LP 10 Blok konektorov I/P (relé vnútorného osvetlenia);

Lampa horného panela;

Modul riadenia klimatizácie;

SLM;

BCM;

Senzor automatického svetla;

Modul TPMS;

Sada indikátorov;

Konektor dátového rozhrania;

Vnútorná lampa;

Lampa batožinového priestoru;

Elektrochromatické zrkadlo.

Motorový priestor

Motorový priestor

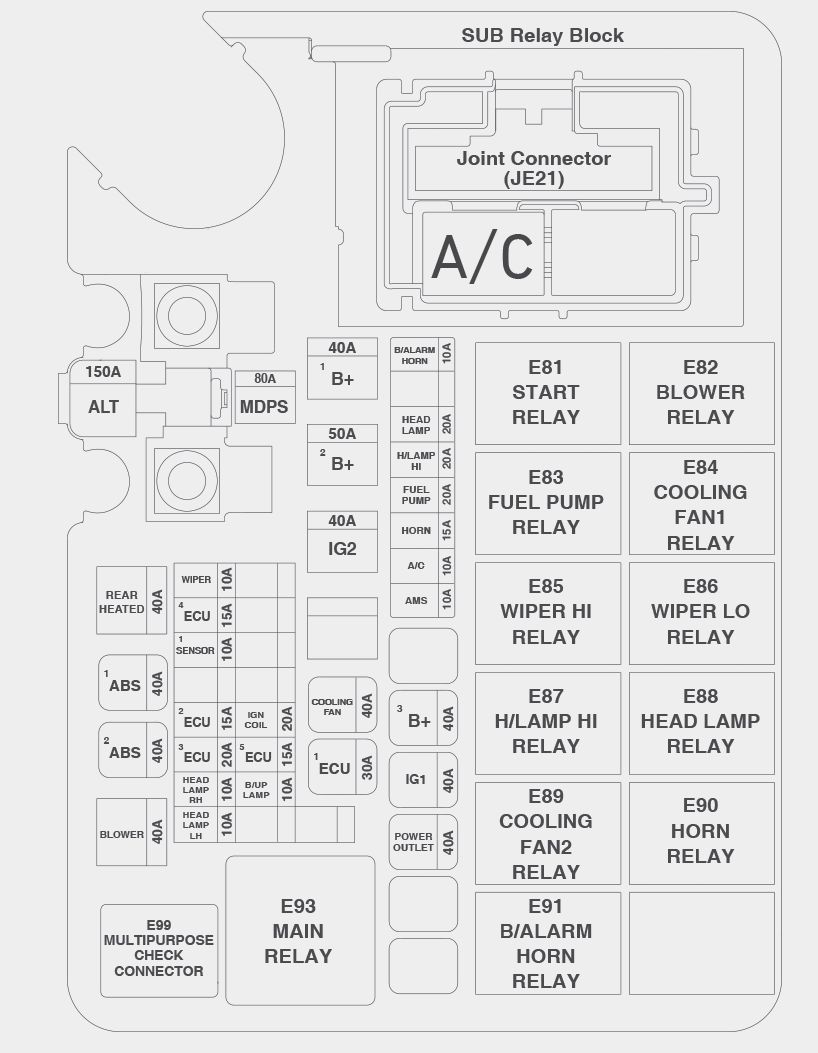

Hyundai Accent – schéma panelu poistiek – motorový priestor
 Typ Číslo Názov relé
MICRO AC Relé klimatizácia
E81 Relé štartovanie
E82 Relé ventilátor
E83 Relé čerpadlo paliva
E84 Relé ventilátor chladenia 1
E85 Relé stierač vysoká rýchlosť
E86 Relé stierač nízka rýchlosť
E87 Relé H/LAMP HI
E88 Relé svetlomet
E89 Relé ventilátor chladenia 2
E90 Relé klaksón
E91 Relé klaksón
MINI E93 Relé klaksón
Leggere  Hyundai Getz (2002-2008) – poistková skrinka

Kamera motora (kryt svoriek batérie)

Názov Amperáže [A] Popis
MDPS 80 Jednotka MDPS
ALT 150 Blok konektorov E/R (poistka – ABS1, ABS2, BLOWER, REAR HEATED)
REAR HEATED 40 Blok konektorov I/P (relé sťahovača zadného skla)
ABS1 40 Modul ESC;

Univerzálny kontrolný konektor.
ABS2 40 Modul ESC
BLOWER 40 Blok konektorov E/R (relé ventilátora)
WIPER 10 Motor predného stierača;

Multifunkčný spínač;

Blok konektorov E/R (relé stierača nízkej rýchlosti)
ECU4 15 ECM/PCM
SENSOR1 10 Ventil kontroly oleja #1/#2;

Blok konektorov E/R (relé ventilátora chladenia 1/2);

Senzor kyslíka (vysoký);

Senzor kyslíka (nízky);

Elektromagnetický ventil variabilného vstupu;

Blok relé pomocných zariadení (relé klimatizácie);

Elektromagnetický ventil kontroly fúkania;

Uzatvárací ventil kanistra.
ECU2 15 ECM/PCM
ECU3 20 ECM/PCM
HEAD LAMP RH 10 Pravý predný svetlomet
HEAD LAMP LH 10 Ľavý predný svetlomet
IGN COIL 20 Zapálenie cievky od 1 do 4;

Kondenzátor
ECU5 15 ECM/PCM;

Blok konektorov E/R (relé čerpadla paliva)
B/UP LAMP 10 Spínač rezervnej lampy
B + 1 40 Blok konektorov I/P

(poistka – DRL, HMLOVÉ SVETLÁ FRONT,
STOP LAMP, MODULE6,

konektor napájania (AUDIO, ROOM LAMP))
B + 2 50 Blok konektorov I / P (poistka – IMMO, SMART KEY1, BRAKE SWITCH,
BCM, SAFETY P/WINDOW, S/HEATER, SUNROOF, relé okna)
IG2 40 Spínač zapaľovania;

Panel relé PDM (relé IG2);

Blok konektorov E/R (relé štartovania).
COOLING FAN 40 Blok konektorov E/R (relé ventilátora chladenia 1/2)
ECU1 30 Blok konektorov E/R (poistka – ECU3, ECU4, relé hlavné)
B/ALARM HORN 10 B/Relé klaksón
HEAD LAMP 20 Blok konektorov E/R (relé svetlomet)
H/LAMP HI 20 Bez DRL:

blok konektorov E/R (relé H/lamp HI)

So DRL:

SLM;

BCM.
FUEL PUMP 20 Blok konektorov E/R (relé čerpadla paliva)
HORN 10 Blok konektorov E/R (relé klaksón)
A/C 10 Blok pomocných relé (relé klimatizácie)
AMS 10 Senzor batérie
B + 3 40 Blok konektorov prístrojovej dosky (poistka – T/SIGNAL LAMP, DOOR LOCK, relé zadnej lampy)
IG1 40 Spínač zapaľovania;

Panel relé PDM (relé IG1, relé ACC).
POWER OUTLET 40 Blok konektorov I/P (relé výstup napájania)
Leggere  Hyundai Sonata VII LF (2014-2020) – poistková skrinka

Kamera motora (kryt svoriek batérie)
