Hyundai i30 (2007-2018) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Hyundai i30 (2007–2018), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Hyundai i30 (2007-2012) – schéma poistkovej skrinky

Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012.

Poistková skrinka v kabíne

Schéma poistkovej skrinky

Hyundai i30 (2007-2012) – schéma poistkovej skrinky

Hyundai i30 – poistky – popis

Nr Ampere [A] Popis
Nr Ampere [A] Popis
1 10 A Relé motorčeka na štartovanie;

Relé alarmu;

Riadiaca jednotka motora.
2 10 A Klimatizácia;

Riadiaca jednotka motora;

Spínač brzdy (automatická prevodovka).
3 10 A Klimatizácia;

Riadiaca jednotka motora;

Nastavenie zrkadiel.
4 15A Spínač vyhrievaných predných sedadiel;

Riadiaca jednotka vyhrievaného sedadla.
5 10 A Klimatizácia;

Relé ventilátora;

Riadiaca jednotka otváracej strechy;

Senzor dažďa;

Riadiaca jednotka karosérie (BCM);

Senzor teploty v aute;

Elektrochromatické zrkadlo;

Relé vyhrievaného palivového filtra.
6 10 A Relé svetlometov
7 25A Spínač stieračov, predných a zadných;

Motor predných stieračov;

Relé predných stieračov.
8 15A Spínač stieračov, predných a zadných;

Motor zadného stierača;

Relé zadného stierača.
9 15A Riadiaca jednotka karosérie (BCM)
10 10 A Relé zadného svetla proti hmle
11 25A Spínač okna vodiča;

Spínač, zadné okná;

Spínač okna pasažiera.
12 10 A Audio;

Riadiaca jednotka zámku automatickej prevodovky;

Spínač zrkadiel;

Digitálny hodin;

Riadiaca jednotka navigácie;

Inteligentný audio prevodník Stop and Go (ISG).
13 15A Zapaľovač
14 20A Riadiaca jednotka otváracej strechy;

Relé kontroly dverí.
15 15A Odmlžovanie predného skla
Nr Ampere [A] Popis
16 15A Spínač páky automatickej prevodovky;

Spínač brzdových svetiel.
17 15A Konektor dátovej zbernice;

Prístrojová doska;

Osvetlenie batožinového priestoru;

Vnútorné osvetlenie;

Klimatizácia;

Riadiaca jednotka senzora tlaku pneumatík;

Riadiaca jednotka karosérie (BCM);

Spínač otváracej strechy;

Asistencia pri parkovaní;

Spínač zrkadla;

Digitálny hodin.
18 15A Riadiaca jednotka audia;

Navigácia;

Inteligentný audio prevodník Stop and Go (ISG).
19 15A Motor zámku zadného veka;

Riadiaca jednotka karosérie (BCM);

Relé zámku zadného veka.
20 25A Elektrické zadné okná;

Zosilňovač;

Elektrické okná pasažiera;

Elektrické okná vodiča;

Inteligentný prevodník Stop and Go (ISG) AMP.
21 25A Elektrické zadné okno na ľavej strane;

Elektrické okno vodiča;

Elektrické okno pasažiera.
22 25A Spínač okna vodiča;

Spínač, zadné okná;

Spínač okna pasažiera.
23 15A Lisovanie napájania
24 10 A Spínač výstražných svetiel
25 10 A Kontrolka airbagu;

Klimatizácia;

Airbag pasažiera.
26 10 A Prístrojová doska;

Riadiaca jednotka karosérie (BCM);

Riadiaca jednotka zámku automatickej prevodovky;

Vyhrievané predné sedadlá;

Riadiaca jednotka senzora tlaku pneumatík;

Inteligentný spínač Stop and Go (ISG);

Inteligentný audio prevodník Stop and Go (ISG);

Inteligentný prevodník Stop and Go (ISG) AMP.
27 15A Prídavný bezpečnostný systém (SRS);

Klimatizácia.
28 15A EPS
29 15A Lisovanie napájania zadného;

Relé výstražných svetiel;

Spínač výstražných svetiel.
30 10 A Pravé zadné svetlo;

Pravý svetlomet;

Obchádzanie;

Relé predných hmlových svetlometov;

Relé reostatu.
31 10 A Ľavý svetlomet;

Osvetlenie evidenčného čísla;

Spínač zadného veka;

Ľavé zadné svetlo.

Poistková skrinka modulu ICM v kabíne.

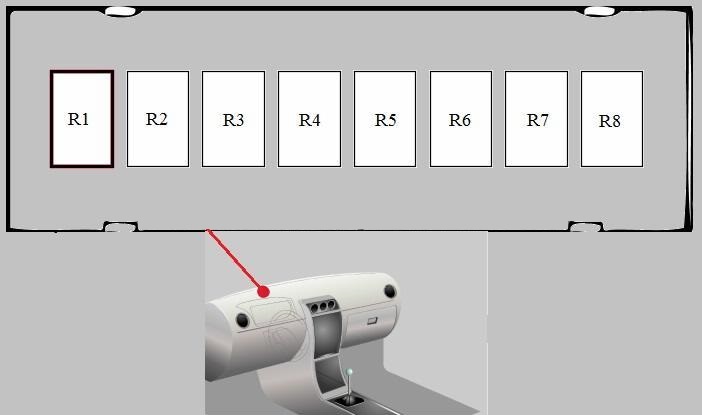

Hyundai i30 (2007-2012) – schéma poistkovej skrinky - 2

Relé R1 – Relé blokovania dverí
Relé R2 – Relé odblokovania dverí
Relé R3 – Zadné svetlo proti hmle
Relé R4 – Relé klaksónu alarmu
Relé R5 – Relé senzora dažďa, relé klaksónu alarmu
Relé R6 – Relé núdzových svetiel
Relé R7 – Relé blokovania
Relé R8 – Odmrazovanie predného skla

Poistková skrinka v motorovom priestore

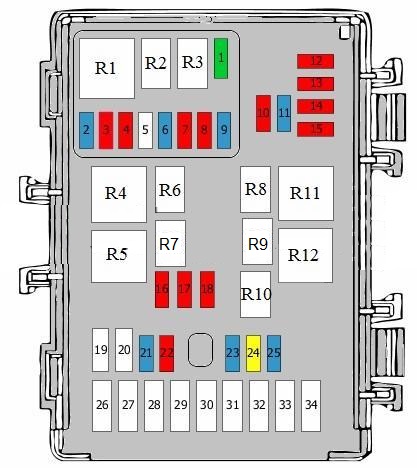

Hyundai i30 (2007-2012) – schéma poistkovej skrinky - 3

Nr Ampere [A] Popis
Nr Ampere [A] Popis
1 30A Relé hlavné
2 15A Imobilizér;

Senzor polohy vačkového hriadeľa;

Elektromagnetický ventil čistenia nádrže;

Senzor kyslíka pred katalyzátorom;

Senzor kyslíka za katalyzátorom.
3 10 A Riadiaca jednotka motora
4 10 A Relé ventilátora kondenzátora;

Ventil na reguláciu oleja;

Aktuátor voľnobehu;

Relé čerpadla paliva.
5 nepoužíva sa
6 15A Vstrekovače klimatizácie
7 10 A Klimatizácia
8 10 A Riadiaca jednotka motora;

Senzor batérie.
9 15A Relé čerpadla paliva;

Prídavné relé čerpadla paliva.
10 10 A Poistka rezervná
11 15A Poistka rezervná
12 10 A Riadiaca jednotka ABS;

Riadiaca jednotka ESP;

Senzor náklonu.
13 10 A Spínač brzdových svetiel

Multifunkčný spínač
14 10 A Relé zapaľovania;

Cievky zapaľovania.
15 10 A Riadiaca jednotka motora;

Spínač brzdových svetiel;

Senzor rýchlosti vozidla;

Generátor impulzov automatickej prevodovky.
16 10 A Svetlomet ľavý;

Spínač vyrovnávania svetlometov;

Aktuátor vyrovnávania svetlometu ľavého.
17 10 A Svetlomet pravý;

Aktuátor vyrovnávania svetlometu pravého;

Prístrojová doska.
18 10 A Poistka rezervná
19 40A ABS;

ESP.
20 20A ABS
ESP
21 15A Relé predných hmlových svetiel
22 10 A Poistka rezervná
Nr Ampere [A] Popis
23 15A Poistka rezervy
24 20A Relé svetlometov
25 15A Relé klaksónu;

Relé alarmu.
26 80A Riadiaca jednotka ESP
27 40A Relé zapaľovania;

Spínač zapaľovania.
28 40A Relé vyhrievaného zadného okna;

Zrkadlo vyhrievané.
29 40A Relé ventilátora kondenzátora
30 40A Relé ventilátora
31 150A Hlavná poistka
32 30A Kľúč zapaľovania
33 50A Relé zadných svetiel;

Relé ovládania okien;

Poistková skrinka v motorovom priestore, poistky 10, 11, 20 – 22, 30, 31.
34 50A Poistková skrinka v motorovom priestore, poistky 14 – 19, 29
R1 Hlavné relé
R2 Klimatizácia
R3 Relé čerpadla paliva;

Prídavné relé čerpadla paliva.
R4 Relé ventilátora
R5 Relé štartovacieho motora
R6 Relé svetlometov
R7 Relé hmlového svetla
R8 Relé klaksónu
R9 Relé stieračov
R10 Relé svetlometov
R11 Relé chladiaceho ventilátora
R12 Relé chladiaceho ventilátora

Hyundai i30 (2013-2018) – schéma poistkovej skrinky

Rok výroby:2013, 2014, 2015, 2016, 2017, 2018.

Poistková skrinka v kabíne

Schéma poistkovej skrinky

Hyundai i30 (2013-2018) – schéma poistkovej skrinky

Nr Amperáže [A] Popis
Nr Amperáže [A] Popis
1 7,5A Relé motorčeka štartovania;

Spínač zapaľovania;

Spínač rozsahu prevodovky;

Riadiaca jednotka motora;

Spínač rozsahu prevodovky.
2 15A Riadiaca jednotka SRS;

Riadiaca jednotka klimatizácie.
3 7,5A Prístrojová doska
4 7,5A Riadiaca jednotka asistencie riadenia
5 15A Pri konektore predného napájania
6 7,5A Riadiaca jednotka prístupu bez kľúča;

Riadiaca jednotka karosérie (BCM).
7 7,5A Riadiaca jednotka klimatizácie
8 7,5A Relé riadenia zjazdu (HDC);

Riadiaca jednotka elektrickej parkovacej brzdy;

Senzor parkovania;

Systém cúvacej kamery.
9 10 A Svetlomety;

Adaptívne svetlomety.
10 7,5A Senzor parkovania vzadu;

Klimatizácia;

Spínač Stop and Go;

Radiaca páka automatickej prevodovky;

Svetlomety;

Elektrochromatické zrkadlo;

Senzor vody, filter paliva.
11 20A Poistková skrinka a relé v motorovom priestore, poistky 27 – 31
12 7,5A Riadiaca jednotka imobilizéra
alebo riadiaca jednotka prístupu bez kľúča
13 20A Zapaľovač;

Pri konektore zadného napájania.
14 10 A Spínač elektrických zrkadiel;

Audio prevodník;

DC-DC;

Hodiny;

Navigácia a multimediálny displej.
15 10 A Elektrické zrkadlá;

Kontrolér motora;

Kontrolér klimatizácie.
16 7,5A Riadiaca jednotka karosérie (BCM);

Riadiaca jednotka senzora tlaku pneumatík;

Audio;

Vyhrievané sedadlo vodiča;

Vyhrievané sedadlo pasažiera;

Prístrojová doska.
17 10 A Nepoužíva sa
18 20A Nepoužíva sa
19 20A Otvoriteľná strecha
20 15A Multifunkčný spínač;

Relé zadného stierača;

Motor zadného stierača.
21 15A Nepoužíva sa
Nr Amperáže [A] Popis
22 20A Ovládač klimatizácie;

Odpor ventilátora.
23 20A Osvetlenie dverí;

Vnútorné osvetlenie;

Osvetlenie odkladacej schránky;

Osvetlenie batožinového priestoru;

Spínač výstrahy dverí;

Osvetlenie kozmetického zrkadla.
24 20A Relé zadného veka;

Zámok zadného veka;

Systém cúvacej kamery.
25 7,5A Poistková skrinka a relé v motorovom priestore, poistky 27 – 31
26 15A Relé kontroly zjazdu (HDC);

Relé brzdového svetla.
27 15A Nepoužíva sa
28 7,5A Riadiaca jednotka karosérie (BCM);

Riadiaca jednotka bezkľúčového prístupu.
29 10 A Nepoužíva sa
30 15A Audio prevodník DC-DC;

Navigácia a multimediálny displej.
31 25A Relé elektrického okna;

Systém zabezpečenia pre elektrické okná.
32 7,5A Spínač štartovania a zastavenia motora;

Riadiaca jednotka bezkľúčového prístupu.
33 10 A Relé zadného svetla proti hmle
34 25A Relé senzora dažďa;

Multifunkčný spínač;

Relé stieračov;

Motor stieračov.
35 7,5A Relé PTC ohrievača;

Ionizátor HVAC;

Otvoriteľná strecha;

Senzor dažďa;

Relé trysiek svetlometov;

Prevádzkový prevodník DC-DC;

Relé ohrievača paliva;

Ionizátor HVAC;

Ohrievač PTC;

Otvoriteľná strecha, relé 2;

Ohrievač PTC, relé 3;

Senzor dažďa;

Relé trysiek svetlometov;

Prevádzkový prevodník DC-DC.
36 7,5A Riadiaca jednotka imobilizéra
37 25A Nepoužíva sa
38 25A Riadiaca jednotka bezkľúčového prístupu
39 10 A Elektrické zrkadlo
40 7,5 Relé ventilátora;

Riadiaca jednotka klimatizácie.
41 20A Riadiaca jednotka monitora tlaku pneumatík;

Riadiaca jednotka karosérie (BCM);

Prístrojová doska;

Senzor dažďa a svetla;

Spínač elektrických zrkadiel;

Hodiny;

Konektor dátovej zbernice.
42 25A Relé elektrického okna;

Systém zabezpečenia pre elektrické okná.
43 20A Relé odomknutia dverí;

Relé zamykania.
44 30A Spínač nastavenia sedadla vodiča

Poistková skrinka relé modulu ICM v kabíne.

Hyundai i30 (2013-2018) – schéma poistkovej skrinky - 2

Relé R1 – Relé blokovania
Relé R2 – Relé zadných hmlových svetiel
Relé R3 – Relé senzora dažďa
Relé R4 – Relé zadného stierača
Relé R5 – Relé výstražného klaksónu
Relé R6 – Relé elektrického otvárania zrkadiel
Relé R7 – Relé kontroly zjazdu (HDC)
Relé R8 – Relé odmrazovania zadného okna

Poistková skrinka v motorovom priestore

Hyundai i30 (2013-2018) – schéma poistkovej skrinky - 3

Nr Amperáže [A] Popis
Nr Amperáže [A] Popis
1 80A Asistencia elektronická k riadeniu
2 60A Poistková skrinka a relé v kabíne, poistky 19, 25, 32, 38, 43
3 40A Relé ventilátora
4 40A Riadiaca jednotka ESP;

Riadiaca jednotka ABS;

Multifunkčný ovládací konektor.
5 40A Hlavné relé motora

Dodatočná poistka a poistková skrinka v motorovom priestore, poistky 32 – 34
6 40A Relé vyhrievaného zadného skla
7 60A Vyhrievač PTC
8 60A Poistková skrinka a relé v kabíne, poistky 23, 30, 41
9 20A Riadiaca jednotka ESP;

Riadiaca jednotka ABS;

Multifunkčný ovládací konektor.
10 40A Spínač zapaľovania;

Relé zapaľovania 1;

Relé príslušenstva.
11 50A Ventilátor chladenia, relé pri nízkej rýchlosti;

Ventilátor chladenia, relé pri vysokej rýchlosti.
12 30A Elektrická riadiaca jednotka parkovacej brzdy
13 40A Spínač zapaľovania;

Relé štartovacieho motora 1;

Relé zapaľovania 2.
14 30A Elektrická riadiaca jednotka parkovacej brzdy
15 15A Riadiaca jednotka motora
16 15A Relé klaksónu;

Relé varovného klaksónu.
17 20A Vyhrievané sedadlá
18 10 A Spínač brzdových svetiel;

Riadiaca jednotka prístupu bez kľúča.
19 15A Relé odmrazovania zadného skla
20 20A TCM
21 Nez použité
22 Nez použité
Nr Amperáže [A] Popis
23 50A Poistková skrinka a relé v kabíne, poistky 23, 31, 37, 42
24 50A Relé vykurovania paliva
25 10 A Kontrolér motora;

Senzor dažďa.
26 Nez použité
27 10 A Spínač brzdových svetiel;

Zadné kombinované svetlá;

Systém cúvacej kamery;

Riadiaca jednotka karosérie (BCM);

Elektrochromatické zrkadlo;

Prístrojová doska;

Navigačná a multimediálna jednotka.
28 15A Spínač rozsahu prevodovky
alebo
Spínač rozsahu prevodovky TCM
29 15A Relé štartéra 1;

Zapaľovacie cievky;

Kondenzátor.
30 10 A Riadiaca jednotka ESP;

Riadiaca jednotka ABS;

Senzor rýchlosti odchýlky;

Relé núdzového zastavenia.
31 10 A Merací prístroj hmotnostného prietoku vzduchu;

Spínač brzdových svetiel;

Riadiaca jednotka motora.
32 25A Rezervná poistka
33 7,5A Rezervná poistka
R1   Relé vyhrievaného zadného okna
R2   Relé núdzového zastavenia
R3   Relé zapaľovania 1
R4   Relé stieračov
R5   Relé štartéra
R6   Relé zapaľovania 2
R7   Relé PTC vykurovania;

Relé vykurovania paliva
R8   Relé príslušenstva
R9   Relé ventilátora
R10   Relé klaksónu
R11   Ventilátor chladenia, relé na nízku rýchlosť
R12   Ventilátor chladenia, rýchle relé

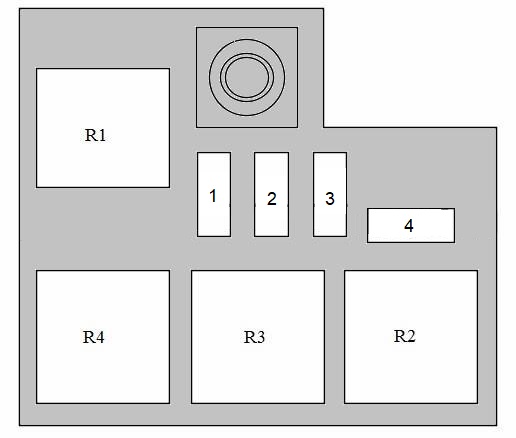

Poistková skrinka č. 2 v motorovom priestore (iba diesel)

Schéma poistkovej skrinky

Hyundai i30 (2013-2018) – schéma poistkovej skrinky - 4

Poistka 1 – Vyhrievač PTC, relé 3 (50,0 A)
Poistka 2 – Vyhrievač PTC, relé 2 (50,0 A)
Poistka 3 – Vyhrievač PTC, relé 1 (50,0 A)
Poistka 4 – Relé žhavičov (80,0 A)
Relé R1 – Žiarovka relé na zasunutie
Relé R2 – vyhrievač PTC, relé 1
Relé R3 – vyhrievač PTC, relé 2
Relé R4 – vyhrievač PTC, relé 3

Poistky na batérii

Hyundai i30 (2013-2018) – schéma poistkovej skrinky - 5

Poistka 1 – Senzor batérie (7,5 A)
Poistka 2 – Alternátor (150,0 A)
Poistka 3 – Dodatočná poistka a poistková skrinka v motorovom priestore, poistky 1 – 4 alebo nepoužité (150,0 A)

Dodatočná poistková skrinka v motorovom priestore

Hyundai i30 (2013-2018) – schéma poistkovej skrinky - 6

Nr Amperáže [A] Popis
32 30A Relé postrekovačov svetlometov
33 15A Riadiaca jednotka motora
34 15A Relé palivového čerpadla
35 10 A Injektory;

Relé palivového čerpadla;
36 10 A Relé štartéra;

Kontrolér motora;

Regulátor tlaku paliva;

Spínač brzdových svetiel.
37 20A Zapaľovacie cievky;

Kondenzátor.
38 10 A Elektromagnetický ventil variabilných fáz vačkového hriadeľa sacích ventilov;

Senzor polohy vačkového hriadeľa sacích ventilov;

Senzor polohy vačkového hriadeľa výfukových ventilov;

Regulačný ventil oleja;

Elektromagnet na reguláciu variabilných fáz vačkového hriadeľa sacích ventilov;

Ventil na kontrolu obchádzania;

Elektromagnetický ventil na kontrolu škrtacej klapky;

Senzor polohy vačkového hriadeľa;

Senzor hladiny oleja;

Turbína s variabilnou geometriou (VGT);

Senzor polohy vačkového hriadeľa;

Senzor kyslíka;

Senzor hladiny oleja.
39 20A Riadiaca jednotka motora
40 10 A Chladiaci ventilátor, relé s nízkou rýchlosťou;

Senzory kyslíka;

Ventil na kontrolu obchádzania;

Ventil na kontrolu oleja;

Chladiaci ventilátor, relé s nízkou rýchlosťou;

Senzory kyslíka;

Ventily na kontrolu oleja;

Chladiaci ventilátor, relé s nízkou rýchlosťou;

Ventil EGR;

Relé sviečok;

PTC, relé 1.
41 10 A Rezervná poistka
42 15A Rezervná poistka
43 20A Rezervná poistka
R1 Relé palivového čerpadla
R2 Relé postrekovačov svetlometov
R3 Hlavné relé motora

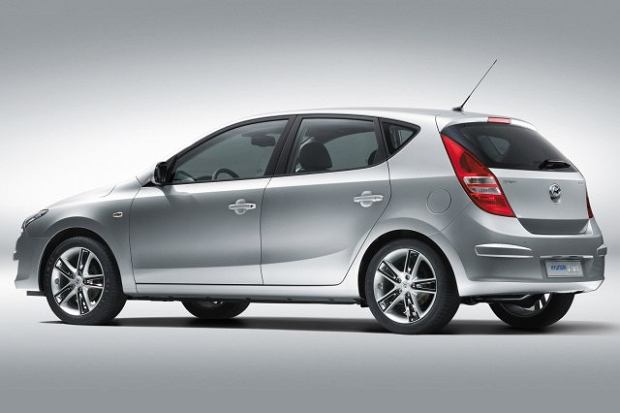

O Hyundai i30 (2007-2018)

Hyundai i30, vyrábaný v rokoch 2007 až 2018, je populárny kompaktný automobil, ktorý si získal obľubu vďaka svojej spoľahlivosti a praktickosti. Tento model bol dostupný v rôznych karosárskych verziách vrátane hatchbacku a kombi, čo umožňovalo širokú škálu možností pre rôzne potreby vodičov. Hyundai i30 ponúkal rôzne motorizácie, vrátane benzínových a dieselových motorov, ktoré poskytovali vyvážený pomer výkonu a spotreby paliva. Interiér vozidla bol navrhnutý s dôrazom na komfort a moderné technológie, čo z neho robilo atraktívnu voľbu pre rodiny aj jednotlivcov.

Schéma poistkovej skrinky Hyundai i30

Táto stránka zobrazuje schému poistkovej skrinky pre Hyundai i30, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza v interiéri vozidla pod prístrojovou doskou na strane vodiča a ďalšia v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii.

Post correlati:

  1. Hyundai Venue I (2019-2021) – poistková skrinka
  2. Hyundai Getz (2002-2008) – poistková skrinka
  3. Hyundai Santa Fe CM (2006-2012) – poistková skrinka
  4. Hyundai Elantra GT (GD; 2012-2017) – poistková skrinka
  5. Hyundai Tucson 1 (ix35) – poistková skrinka
  6. Hyundai Tucson 3 (TL) (2015-2021) – poistková skrinka
  7. Hyundai Veracruz ix55 – poistková skrinka
  8. Hyundai Sonata VII LF (2014-2020) – poistková skrinka
Leggere  Hyundai i20 (2008-2014) – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
