Hyundai Kona I (2017-2021) – poistková skrinka
Hyundai Kona I (2017-2021) – schéma poistkovej skrinky
Rok výroby: 2017, 2018, 2019, 2020, 2021.
Poloha poistkovej skrinky
Poistková skrinka sa nachádza v motorovom priestore a v prístrojovej doske (sedadlo vodiča)

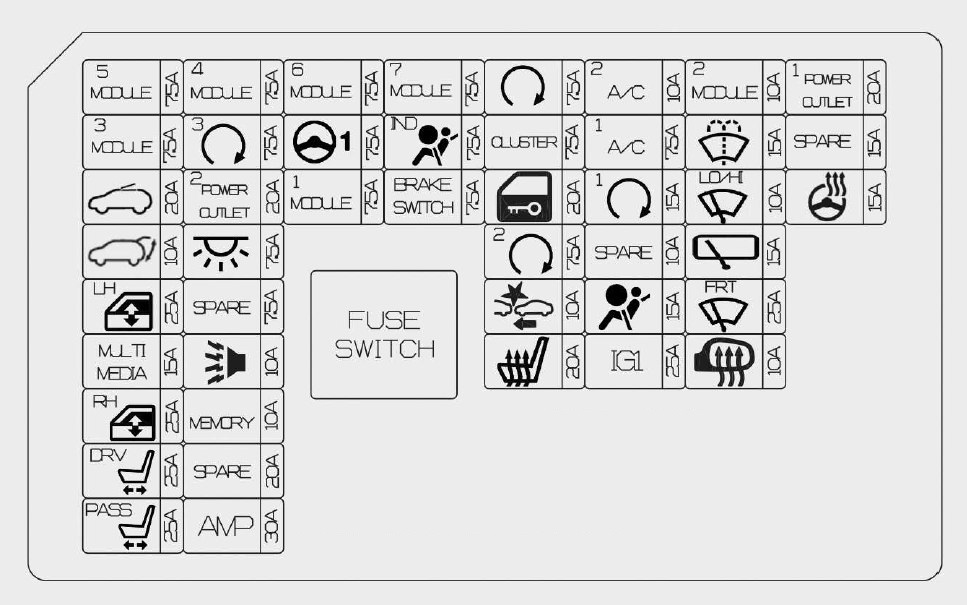

Schéma poistkovej skrinky prístrojovej dosky
| Názov poistky | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Názov poistky | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 5 | 7,5A | Levá páka prevodovky (A/T);
Elektrochromatické zrkadlo; AMP; Hlavná jednotka A/V a navigácie; Modul riadenia klimatizácie; Modul predných sedadiel – ventilácia; Modul vyhrievania predných sedadiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 3 | 7,5A | Spínač brzdového svetla;
BCM; Levá páka prevodovky (A/T). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SUNROOF | 20A | Jednotka otváracej strechy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TAIL GATE OPEN | 10 A | Relé zadného veka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/WINDOW LH | 25A | Relé ľavého okna LH;
Modul bezpečnostného okna vodiča. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTIMEDIA | 15A | Hlavná jednotka A/V a navigácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/WINDOW RH | 25A | Relé pravého elektrického okna;
Modul bezpečnostného okna pasažiera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/SEAT (DRV) | 25A | Manuálny spínač sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/SEAT (PASS) | 25A | Manuálny spínač sedadla pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 4 | 7,5A | Jednotka varovania o kolízii v mŕtvom uhle – ľavá a pravá strana;
Aktívne veko; BCM; Signálny zvonček pre parkovaciu vzdialenosť; Jednotka asistencie udržania jazdného pruhu (čiarová); ECM pre 4 kolesá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PDM3 | 7,5A | Modul inteligentného riadenia kľúča;
Modul imobilizéra. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER OUTLET 2 | 20A | Poistková skrinka relé ICM (relé výstupu napájania) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INTERIOR LAMP | 7,5A | Lampa v odkladacej schránke;
Osvetlenie slnečnej clony vľavo a vpravo; Vnútorné osvetlenie; Lampa stropnej konzoly; Modul bezdrôtového nabíjania; Spínač konzoly vodiča; Lampa batožinového priestoru. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B/ALARM HORN | 10 A | Poistková skrinka relé ICM (relé akustického signálu alarmu proti krádeži) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MEMORY | 10 A | Modul riadenia klimatizácie;
Display Head Up; Sada ukazovateľov; Elektrochromatické zrkadlo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMP | 30A | AMP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 6 | 7,5A | Modul inteligentného riadenia kľúčov;
BCM. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS | 7,5A | Jednotka MDPS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 1 | 7,5A | Aktívne veko;
Spínač blokovania kľúča zapaľovania; BCM; Spínač núdzových svetiel; Pripojovací konektor dát; Senzor dažďa. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 7 | 7,5A | Modul ventilovaného predného sedadla;
Modul vyhrievania predného sedadla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Názov poistky | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A/BAG IND | 7,5A | Prístrojový panel;
Modul riadenia klimatizácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BRAKE SWITCH | 7,5A | Spínač brzdového svetla;
Modul inteligentného riadenia kľúča. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| START | 7,5A | Spínač rozsahu prevodovky (A/T);
ECM; Poistková skrinka relé ICM (relé alarmu proti krádeži) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CLUSTER | 7,5A | Displej Head Up;
Sada ukazovateľov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOOR LOCK | 20A | Relé zámku dverí;
Relé odomknutia dverí; Poistková skrinka relé ICM (relé odomknutia s dvojitým obvodom). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PDM 2 | 7,5A | Spínač tlačidla Štart/Stop;
Modul imobilizéra. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FCA | 10 A | Jednotka asistencie pri vyhýbaní sa čelným zrážkam | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/HEATER | 20A | Modul vykurovania predných sedadiel;
Modul ventilovaných predných sedadiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/C 2 | 20A | Modul riadenia klimatizácie;
Motor ventilátora; Odpor ventilátora; Blok pripojenia E/R (relé ventilátora). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/C 1 | 7,5A | Modul riadenia klimatizácie;
Blok pripojenia E/R (relé č. 2 vykurovača PTC, relé ventilátora, relé č. 1 vykurovača PTC). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PDM 1 | 15A | Modul inteligentného riadenia kľúčov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AIR BAG | 15A | Modul riadenia SRS;
Senzor detekcie pasažierov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG1 | 25A | Blok PCB (POISTKA: ABS 3, ECU 5, SENZOR 4, TCU 2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 2 | 10 A | Bezdrôtová nabíjačka;
Modul riadenia inteligentného kľúča; BCM; Hlavná jednotka A/V a navigácie; Poistková skrinka relé ICM (relé napájacej zásuvky); Spínač napájania vonkajšieho zrkadla; AMP. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WASHER | 15A | Multifunkčný spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WIPER (LO/HI) | 10 A | BCM, blok PCB (relé predných stieračov (nízke)),;
Motor predných stieračov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WIPER RR | 15A | Relé zadného stierača;
Motor zadného stierača. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WIPER FRT | 25A | Motor predného stierača;
Blok PCB (relé predného stierača (nízke)). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HEATED MIRROR | 10 A | Vonkajšie zrkadlo, napájanie na strane vodiča/pasažiera,;
Modul riadenia klimatizácie; ECM. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER OUTLET 1 | 20A | Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HEATED STEERING | 15A | BCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

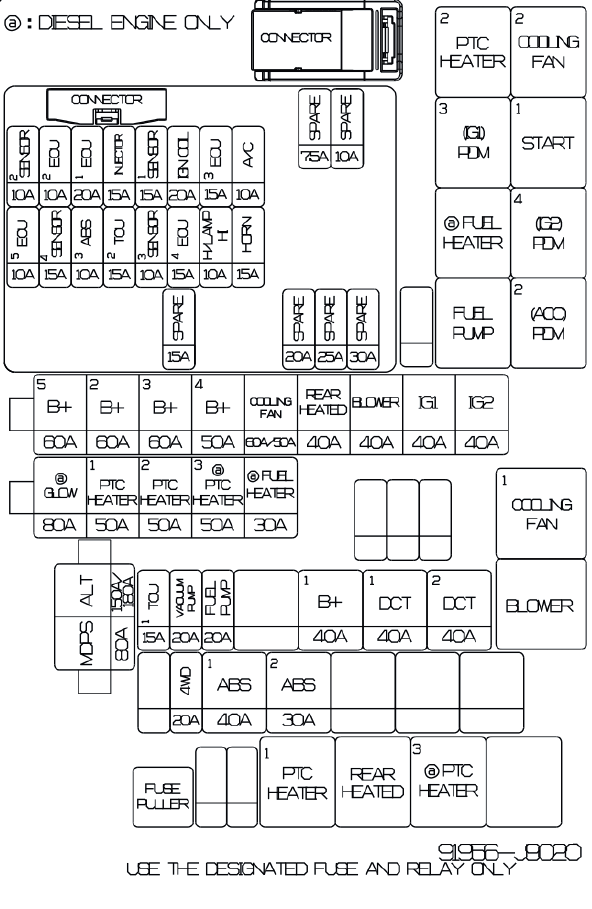

Schéma poistkovej skrinky v motorovom priestore
| Názov poistky | Amperáže [A] | Chránený obvod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Názov poistky | Amperáže [A] | Chránený obvod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ALT | 150A | Blok pripojenia E/R (poistka – ABS 1, ABS 2, 4WD);
Alternátor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS | 80A | Jednotka MDPS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+5 | 60A | Blok PCB (poistka – HORN, H/LAMP HI, A/C, ECU 4, ECU 3), Relé riadenia motora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+2 | 60A | IGPM (poistky – S/HEATER), IPS0, IPS1, IPS2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+3 | 60A | IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+4 | 50A | IGPM (poistka – P/WINDOW LH, P/WINDOW RH, TAIL GATE OPEN, SUNROOF, B/ALARM HORN, POWER OUTLET 2, AMP, P/SEAT (PASS),P/SEAT (DRV)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COOLING FAN | 60A/50A | Blok pripojenia E/R (relé ventilátora chladenia č. 2, relé ventilátora chladenia č. 1) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| REAR HEATED | 40A | Blok pripojenia E/R (relé zadného vykurovania) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BLOWER | 40A | Blok pripojenia E/R (relé ventilátora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG1 | 40A | Bez Smart Key: spínač zapaľovania
So Smart Key: blok pripojenia E/R (relé PDM #3 (IG1), relé PDM #2 (ACC) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Názov poistky | Amperáž [A] | Chránený obvod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IG2 | 40A | Bez Smart Key: spínač zapnutia, blokovanie pripojenia E/R (relé Start #1)
So Smart Key: blokovanie pripojenia E/R (relé PDM #4 (IG2), relé Start #1) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PTC HEATER 1 | 50A | Blokovanie pripojenia E/R (relé č. 1 ohrievača PTC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PTC HEATER 2 | 50A | Blokovanie pripojenia E/R (relé č. 2 ohrievača PTC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TCU 1 | 15A | TCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VACUUM PUMP | 20A | Vakuová pumpa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FUEL PUMP | 20A | Blokovanie pripojenia E/R (relé palivovej pumpy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+1 | 40A | IGPM (Poistka – BRAKE SWITCH, PDM 1, DOOR LOCK, MODULE 1, PDM 2), zariadenie na automatické prerušenie prúdu úniku) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DCT1 | 40A | TCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DCT2 | 40A | TCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4WD | 20A | ECM pre 4 kolesá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 1 | 40A | Modul riadenia ESC;
Univerzálny kontrolný konektor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 2 | 30A | Modul riadenia ESC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
GAMMA 1,6 l T-GDI
| Názov poistky | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SENSOR 2 | 10 A | Blok PCB (relé A/CON);
blok pripojenia E/R (relé ventilátora chladenia č. 1); Elektromagnetický ventil na kontrolu ventilácie; Elektromagnetický ventil na kontrolu RCV; Ventil na kontrolu oleja č. 1–#2; Ventil na uzavretie nádrže. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU 2 | 10 A | ECM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU 1 | 20A | ECM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INJECTOR | 15A | Vstrekovače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENSOR 1 | 15A | Senzor kyslíka (hore);
Senzor kyslíka (dole). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IGN COIL | 20A | Zapálenie cievky #1~#4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU 3 | 15A | ECM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/C | 10 A | Blok PCB (relé A/CON) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU 5 | 10 A | ECM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENSOR 4 | 15A | Čerpadlo podtlaku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 3 | 10 A | Modul riadenia ESC;
Univerzálny kontrolný konektor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TCU 2 | 15A | TCM;
Spínač rozsahu prevodovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENSOR 3 | 10 A | Blok pripojenia E/R (relé čerpadla paliva) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU 4 | 15A | ECM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H/LAMP HI | 10 A | Blok PCB (relé predného svetlometu (hore)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HORN | 15A | Blok PCB (relé klaksónu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
NU 2.0L MPI
| Názov poistky | Amperáže [A] | Popis |
|---|---|---|
| A/C | 10 A | Blok PCB (relé A/CON) |
| ECU 5 | 10 A | PCM |
| SENSOR 4 | 15A | – |
| ABS 3 | 10 A | Univerzálny kontrolný konektor;
Modul riadenia ESC. |
| TCU 2 | 15A | Spínač rozsahu motora |
| SENSOR 3 | 10 A | Blok pripojenia E/R (relé čerpadla paliva) |
| ECU 4 | 15A | PCM |
| H/LAMP HI | 10 A | Blok PCB (relé predného svetlometu (vysoké)) |
| HORN | 15A | Blok PCB (relé klaksónu) |
