Hyundai Elantra VII (2021)

9 júna, 2025 Peter Novák

Obsah

Výměna poistiek pod palubnou doskou

1. Vypnite vozidlo.

2. Vypnite všetky spínače.

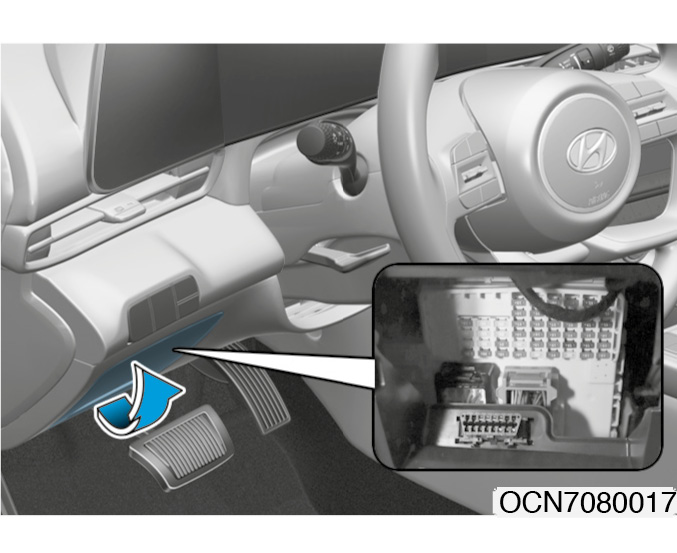

3. Odstráňte kryt poistkovej skrinky.

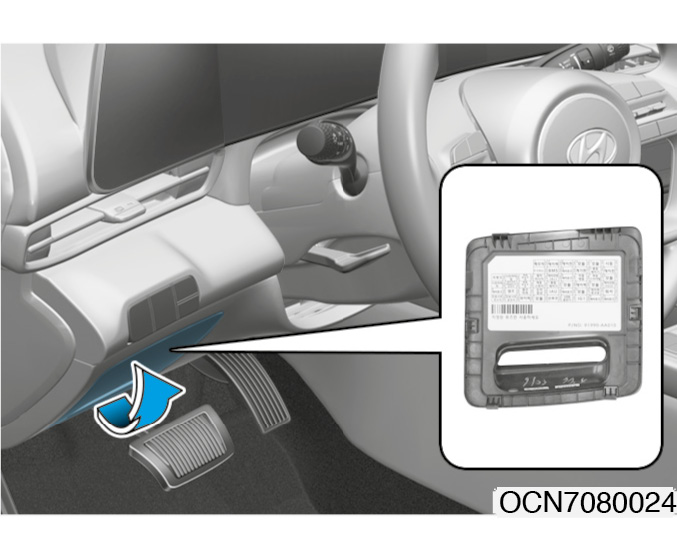

4. Pomocou etikety na vnútornej strane krytu poistkovej skrinky lokalizujte poistku, ktorú treba skontrolovať.

5. Vyberte poistku, ktorú treba skontrolovať. Na odstránenie poistky použite nástroj, ktorý sa nachádza v poistkovej skrinke v motorovom priestore.

6. Skontrolujte vybranú poistku: ak je spálená, musí byť vymenená. Náhradné poistky sa nachádzajú v poistkovej skrinke pod palubnou doskou (alebo v poistkovej skrinke v motorovom priestore).

7. Vložte novú poistku rovnakého typu a ampéráže a uistite sa, že je správne upevnená v svorkách. Ak je poistka vo svorkách voľná, kontaktujte autorizovaný servisný stredisko (CAS) Hyundai.

V prípade nedostatku správnej náhradnej poistky v núdzovej situácii použite poistku rovnakého typu a ampéráže, ktorá chráni nepoužívaný obvod, napríklad obvod zapaľovača cigariet.

Ak predné svetlomety alebo iné elektrické zariadenia vozidla nefungujú a poistka daného obvodu je neporušená, skontrolujte poistky v skrinke umiestnenej v motorovom priestore. Ak je poistka v tejto skrinke spálená, musí byť vymenená za poistku rovnakej ampéráže.

Výměna poistiek v motorovom priestore

1. Vypnite vozidlo.

2. Vypnite všetky spínače.

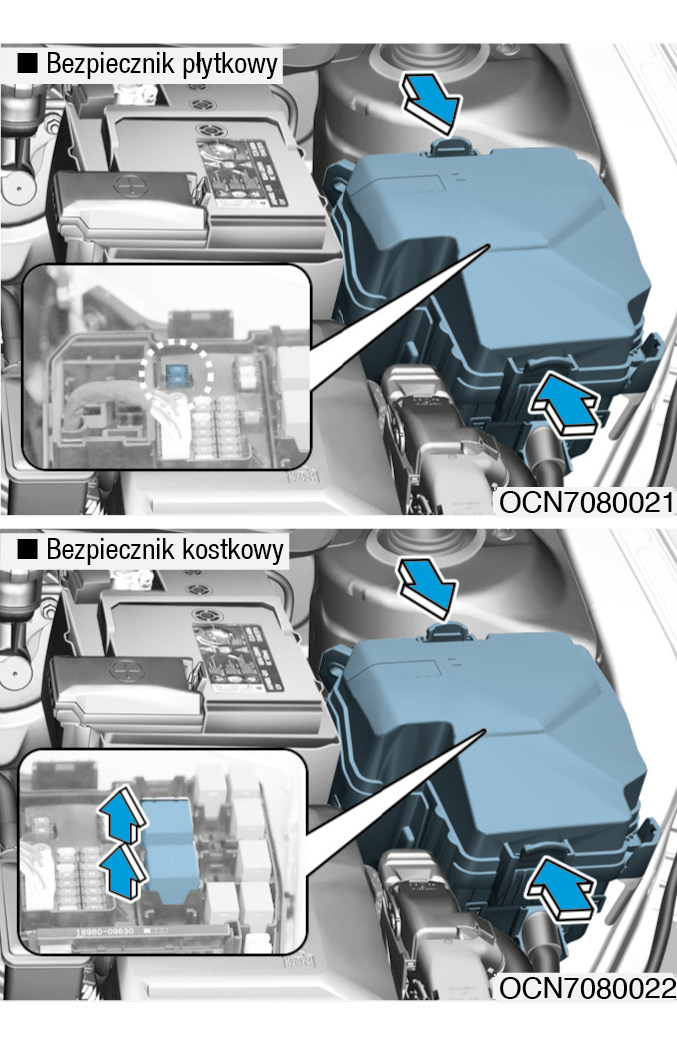

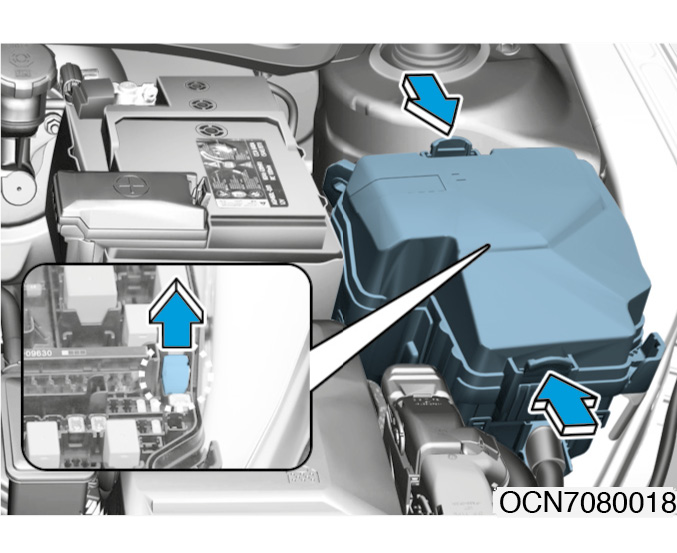

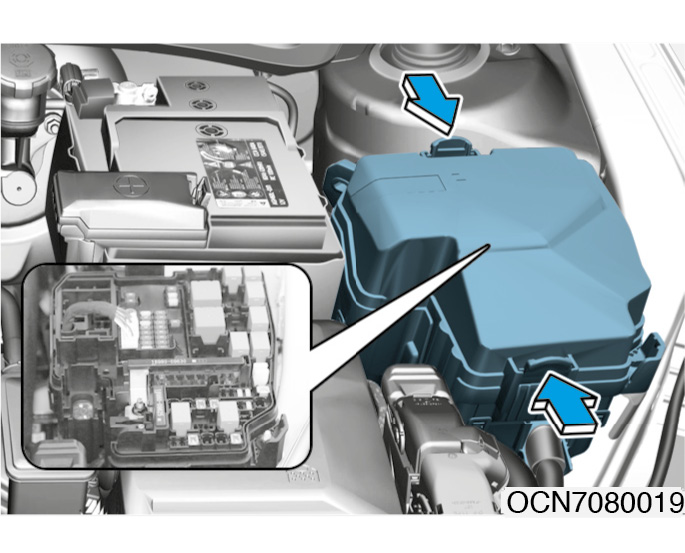

3. Stlačte okraj krytu poistkovej skrinky, potom zdvihnite a odstráňte kryt.

4. Skontrolujte vybranú poistku: ak je spálená, musí byť vymenená. Na vybratie alebo vloženie poistky použite nástroj, ktorý sa nachádza v tejto poistkovej skrinke.

5. Vložte novú poistku rovnakého typu a ampéráže a uistite sa, že je správne upevnená v svorkách. Ak je poistka vo svorkách voľná, kontaktujte autorizovaný servisný stredisko (CAS) Hyundai.

POZOR

Po skontrolovaní poistkovej skrinky v motorovom priestore sa uistite, že ste správne umiestnili kryt skrinky. Správne umiestnenie krytu je potvrdené charakteristickým kliknutím. V opačnom prípade môže voda preniknúť do skrinky a spôsobiť elektrický zlyhanie.

Leggere Hyundai Santa Fe CM (2006-2012) – poistková skrinka

Poistky s vysokým prúdom (hlavné poistky)

Ak sa spáli poistka, ktorá chráni obvod s vysokým prúdom, postupujte nasledovne:

1. Vypnite vozidlo.

2. Odpojte negatívny svorku (–) od batérie.

3. Stlačte okraj krytu poistkovej skrinky, potom zdvihnite a odstráňte kryt.

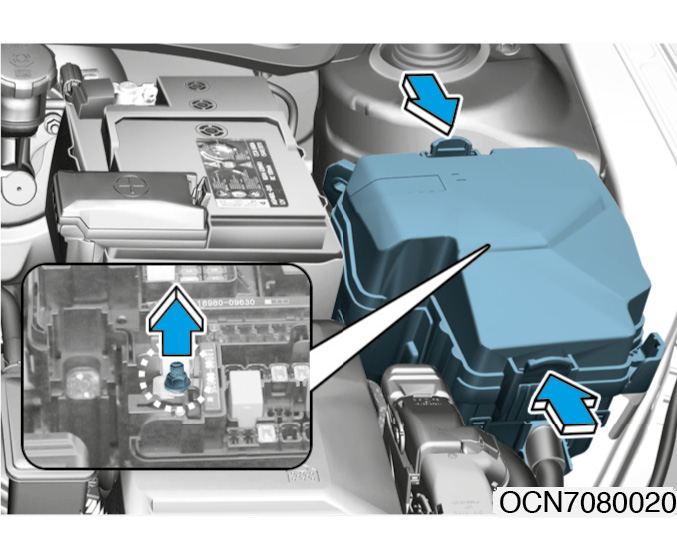

4. Odskrutkujte matice uvedené na ilustračnom obrázku vyššie.

5. Vymenťe poistku za novú rovnakého typu a s rovnakými vlastnosťami.

6. Namontujte v opačnom poradí, ako ste demontovali.

V prípade spálenia poistky s vysokým prúdom kontaktujte autorizovaný servisný stredisko (CAS) Hyundai.

Popis poistiek a relé

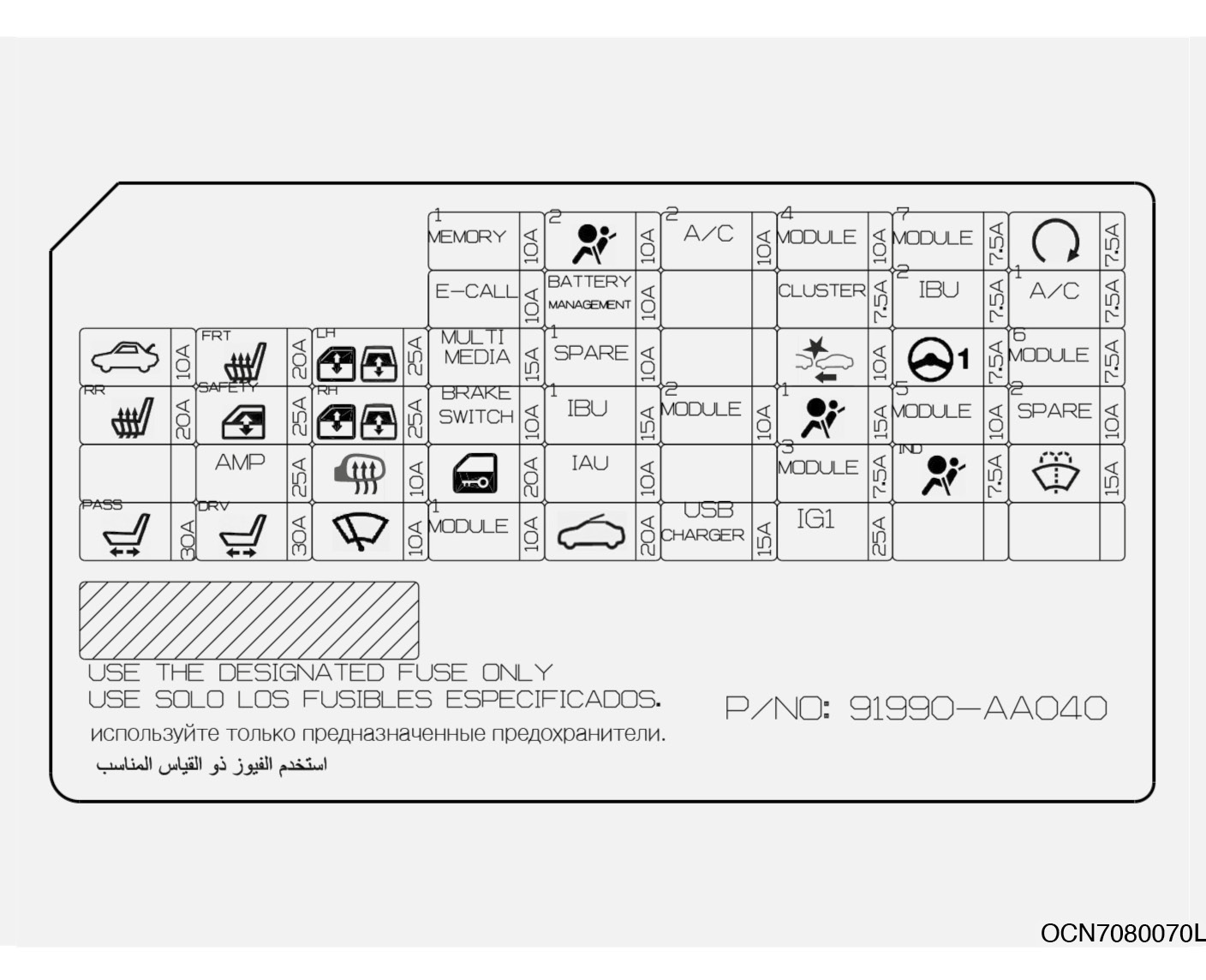

Poistková skrinka pod palubnou doskou

Na vnútornej strane krytov poistkových skríň a relé sa nachádzajú názvy poistiek a ampéráže.

Informácia

Skutočné usporiadanie poistkových skríň vozidla môže byť odlišné od toho, ktoré je uvedené v manuáli. Poskytnuté informácie odrážajú stav v čase publikácie. Počas kontroly poistiek použite popisy na krytoch ich skríň.

Poistková skrinka pod prístrojovou doskou

Názov
poistka

Dizajnácia

Ampéráž

Chránený obvod

MEMORY1

Popis poistiek a relé - 4

10 A

Relé ohybu/rozvinovania vonkajších zrkadiel, systém pamäte nastavení (IMS) vodiča, elektricky ovládané zrkadlo na strane vodiča/cestujúceho, prístrojová doska, riadiaca jednotka systému klimatizácie

AIR BAG2

Popis poistiek a relé - 5

10 A

Riadiaca jednotka systému SRS-Airbag

A/C2

Popis poistiek a relé - 6

10 A

Poistková skrinka B/P blízko motora (RLY.13), riadiaca jednotka systému klimatizácie, motor ventilátora, rezistor ventilátora

MODULE4

Popis poistiek a relé - 7

10 A

Riadiaca jednotka systému udržiavania jazdného pruhu (LKA), spínače na prístrojovej doske, riadiaca jednotka systému asistencie pri kolízii počas parkovania, jednotka IBU, indikátor režimu prevodovky A/T, spínače na prednej konzole

MODULE7

Popis poistiek a relé - 8

7,5 A

Riadiaca jednotka systému asistencie pri kolízii počas parkovania, regulátor ventilátora chladiča, riadiaca jednotka vyhrievania zadných sedadiel

START

Popis poistiek a relé - 9

7,5 A

Relé alarmu auta, senzor polohy voliča prevodovky, modul PCM/ECM, jednotka IBU, poistková skrinka B/P blízko motora (RLY.5)

E-CALL

Popis poistiek a relé - 10

10 A

Modul eCall systému MTS

CLUSTER

Popis poistiek a relé - 11

7,5 A

Prístrojová doska

IBU2

Popis poistiek a relé - 12

7,5 A

Jednotka IBU

A/C1

Popis poistiek a relé - 13

7,5 A

Poistková skrinka B/P blízko motora (RLY.13), riadiaca jednotka systému klimatizácie, regulátor systému klimatizácie

TRUNK

Popis poistiek a relé - 14

10 A

Relé batožinového priestoru

S/HEATER FRT

Popis poistiek a relé - 15

20 A

Riadiaca jednotka ventilácie predných sedadiel, riadiaca jednotka vyhrievania predných sedadiel

Poistková skrinka pod prístrojovou doskou

Názov
poistka

Označenie

Ampér

Chránený obvod

MULTIMÉDIA

Popis poistiek a relé - 16

15 A

Audio systém, hlavná jednotka audio, video a navigačného systému (AVN)

FCA

Popis poistiek a relé - 17

10 A

Modul riadenia systému asistencie pri čelnej kolízii (FCA)

MDPS1

Popis poistiek a relé - 18

7,5 A

Jednotka systému MDPS

MODULE6

Popis poistiek a relé - 19

7,5 A

Jednotka IBU

S/HEATER RR

Popis poistiek a relé - 20

20 A

Modul riadenia vykurovania zadných sedadiel

P/WINDOW SAFETY

Popis poistiek a relé - 21

25 A

Modul bezpečného ovládania okna v dverách vodiča

P/WINDOW RH

Popis poistiek a relé - 22

25 A

Hlavný spínač ovládania okien, spínač ovládania okna v dverách pasažiera

BRAKE SWITCH

Popis poistiek a relé - 23

10 A

Spínač svetiel brzd, jednotka IBU

IBU1

Popis poistiek a relé - 24

15 A

Jednotka IBU

MODULE2

Popis poistiek a relé - 25

10 A

Poistková skrinka B/P blízko motora (RLY.2), modul eCall systému MTS, spínač elektrického ovládania vonkajších zrkadiel, zosilňovač, jednotka IBU, audio systém, hlavná jednotka audio, video a navigačného systému (AVN), modul riadenia systému asistencie pri parkovaní

AIR BAG1

Popis poistiek a relé - 26

15 A

Modul riadenia systému SRS-Airbag

Poistková skrinka pod prístrojovou doskou

Názov
poistka

Dohodnutie

Ampér

Chránený obvod

MODULE5

Popis poistiek a relé - 27

10 A

Smerovka režimu prevodu A/T, bezdrôtová nabíjačka vpredu, spínače na prístrojovej doske, elektrochromatické zrkadlo, regulátor klimatizačného systému, riadiaca jednotka klimatizačného systému, audio systém, hlavná jednotka audio, video a navigácie (AVN), diagnostický konektor (DLC), modul eCall systému MTS, zosilňovač, modul riadenia vykurovania zadných sedadiel, systém pamäte nastavení (IMS) vodiča, modul riadenia ventilácie predných sedadiel, modul riadenia vykurovania predných sedadiel, predné svetlo L/P

AMP

Popis poistiek a relé - 28

25 A

Zosilňovač

HEATED MIRROR

Popis poistiek a relé - 29

10 A

Elektricky ovládané vonkajšie zrkadlo na strane vodiča/cestujúceho, modul PCM/ECM, riadiaca jednotka klimatizačného systému, regulátor klimatizačného systému

DOOR LOCK

Popis poistiek a relé - 30

20 A

Relé centrálneho zamykania/odomykania dverí

MODULE3

Popis poistiek a relé - 31

7,5 A

Spínač športového režimu, spínač brzdových svetiel

AIR BAG IND

Popis poistiek a relé - 32

7,5 A

Štyri prístroje

WASHER

Popis poistiek a relé - 33

15 A

Multifunkčný spínač

P/SEAT PASS

Popis poistiek a relé - 34

30 A

Spínače na nastavenie polohy sedadla cestujúceho

P/SEAT DRV

Popis poistiek a relé - 35

30 A

Spínače na nastavenie polohy sedadla vodiča, systém pamäte nastavení (IMS) vodiča

WIPER

Popis poistiek a relé - 36

10 A

Modul PCM/ECM, jednotka IBU, motor stierača, skrinka B/P PCB (relé pre voľný chod predných stieračov)

MODULE1

Popis poistiek a relé - 37

10 A

Vonkajšia rukoväť na strane vodiča a cestujúceho (v verziách s inteligentným kľúčom), senzor dažďa, spínač športového režimu, diagnostický konektor (DLC), spínač núdzových svetiel, spínače na prístrojovej doske, elektromagnetická zámka kľúča

SUNROOF

Popis poistiek a relé - 38

20 A

Poistková skrinka a relé v motorovom priestore

Na vnútorných stranách krytov poistkových skríň a relé sa nachádzajú názvy poistiek a ampéráž.

Informácia

Skutočné usporiadanie poistkových skríň vozidla zakúpeného môže byť odlišné od toho, ktoré je uvedené v Manuáli. Poskytnuté informácie odrážajú stav v čase publikácie. Počas kontroly poistiek používajte popisy na krytoch ich skríň.

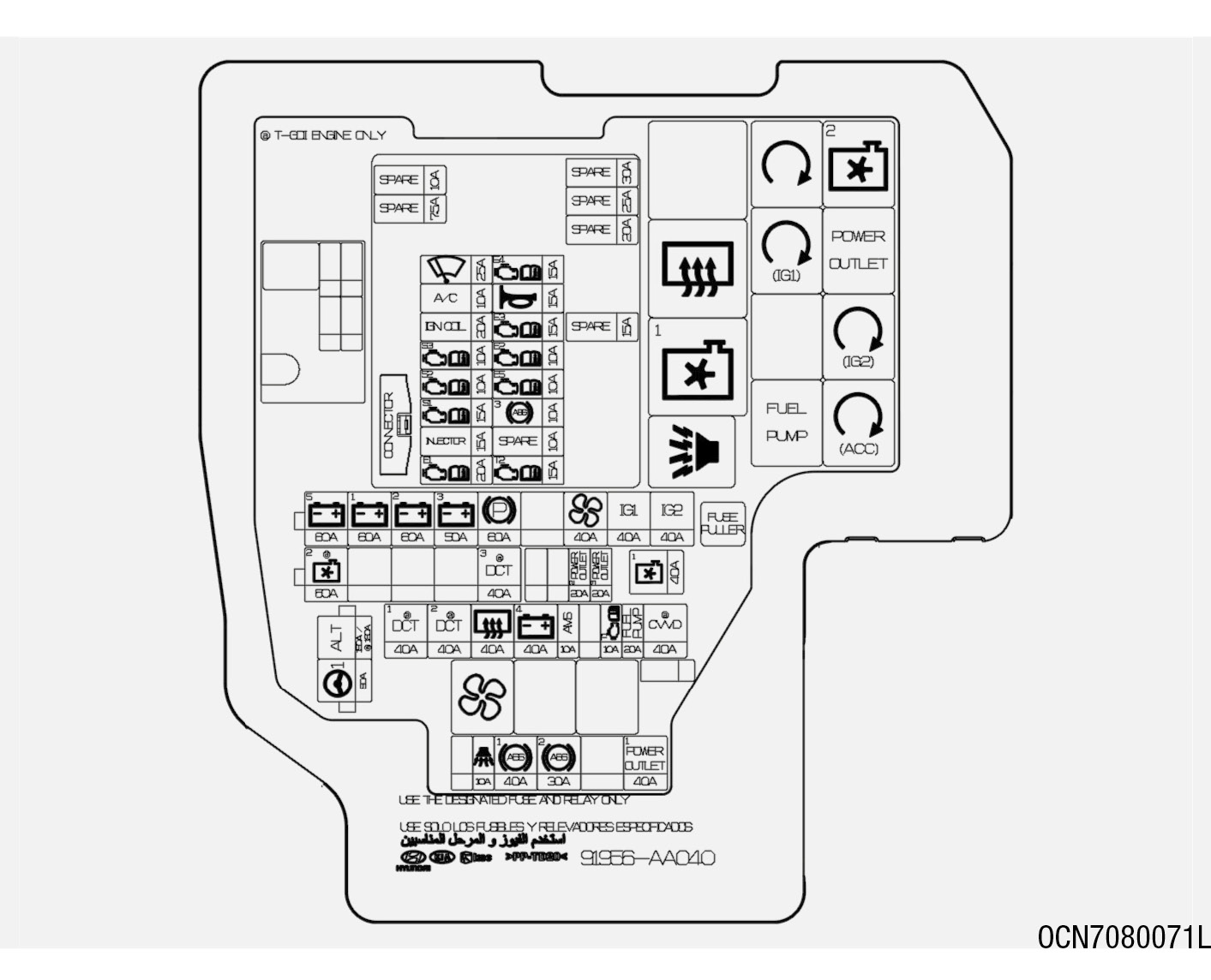

Poistková skrinka a relé v motorovom priestore

Typ	Názov poistka	Dizajnácia	Ampéráž	Chránený obvod
POISTKA S VYSOKÝM PRÚDOM 3	ALT		150 A 180 A	[G4FM/G4FG/G4NA] Alternátor (poistky – F33, F34, F35, F37) [G4FP] Alternátor (poistky – F33, F34, F35, F37)
POISTKA S VYSOKÝM PRÚDOM 3	MDPS1		80 A	Jednotka systému MDPS
POISTKA S VYSOKÝM PRÚDOM 2	VENTILÁTOR CHLADENIA2		60 A 80 A	[G4FP] Ovládač ventilátora chladiča
POISTKA S VYSOKÝM PRÚDOM 2	DCT3		40 A	[G4FP] Spínač SGA
POISTKA S VYSOKÝM PRÚDOM 1	B+5		60 A	Poistková skrinka B/P PCB (relé hlavné, poistky – F1, F2, F3, F4, F6)
	B+1	O Hyundai Elantra VII (2021) Hyundai Elantra VII, uvedený na trh v roku 2021, je moderný sedan, ktorý sa vyznačuje elegantným dizajnom a pokročilými technológiami. Tento model ponúka rôzne možnosti motorizácie, vrátane úsporných benzínových a hybridných motorov, ktoré poskytujú skvelú rovnováhu medzi výkonom a efektivitou. Interiér vozidla je navrhnutý s dôrazom na komfort a funkčnosť, pričom obsahuje množstvo technologických inovácií, ako sú digitálny kokpit a pokročilé asistenčné systémy pre vodiča. Elantra VII je ideálnou voľbou pre tých, ktorí hľadajú spoľahlivé a štýlové vozidlo pre každodenné použitie. Schéma poistkovej skrinky Hyundai Elantra VII Táto stránka zobrazuje schému poistkovej skrinky pre Hyundai Elantra VII, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. V tomto modeli sa poistková skrinka zvyčajne nachádza v motorovom priestore a v interiéri vozidla, často pod prístrojovou doskou. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je dôležité mať prehľad o jej konfigurácii a funkciách. Post correlati: Hyundai Venue I (2019-2021) – poistková skrinka Hyundai Accent (2018-2019) – poistková skrinka Hyundai Santa Fe CM (2006-2012) – poistková skrinka Hyundai Elantra GT (GD; 2012-2017) – poistková skrinka Hyundai Tucson 1 (ix35) – poistková skrinka Hyundai Tucson 3 (TL) (2015-2021) – poistková skrinka Hyundai Veracruz ix55 – poistková skrinka Hyundai Sonata VII LF (2014-2020) – poistková skrinka Mercedes-Benz Classe A W177/V177 (2018-2021) – poistková skrinka Hyundai i20 III (2020-2021) – poistková skrinka Peter Novák Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla. Hľadať Nedávne príspevky Akú núdzovú výbavu sa oplatí mať v aute Ako správne umývať auto bez poškodenia laku Ako znížiť spotrebu paliva pri každodennej jazde Čo robiť, keď sa rozsvieti kontrolka check engine Najčastejšie chyby vodičov počas zimy Ako skontrolovať stav pneumatík pred cestou Aké doklady je dobré mať vždy v aute? Kedy vymeniť brzdové doštičky? Príznaky opotrebenia, ktoré netreba ignorovať Ako sa starať o autobatériu, aby vydržala čo najdlhšie Čo robiť, keď auto nechce naštartovať? Najčastejšie príčiny problému Kategória Copyright © 2026 Čo sú to poistky automobilovej elektriny?. Powered by ColorMag and WordPress.
