Hyundai Elantra VI (2015-2020) – poistková skrinka
Hyundai Elantra VI – schéma poistkovej skrinky
Rok výroby: 2015, 2016, 2017, 2018, 2019, 2020
Poistky zásuvky zapaľovača cigariet (zásuvky napájania, vrátane USB) v modeli Hyundai Elantra VI sú poistka POWER OUTLET v motorovom priestore.

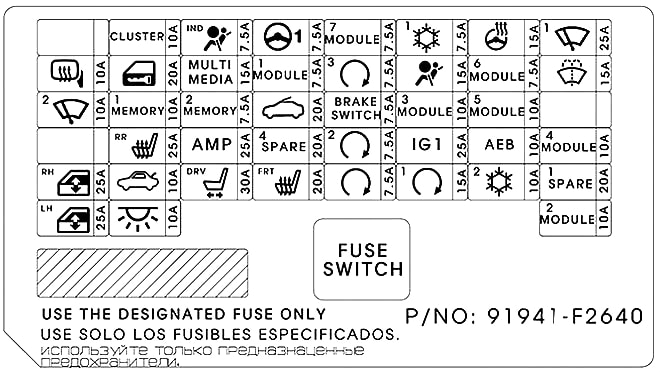

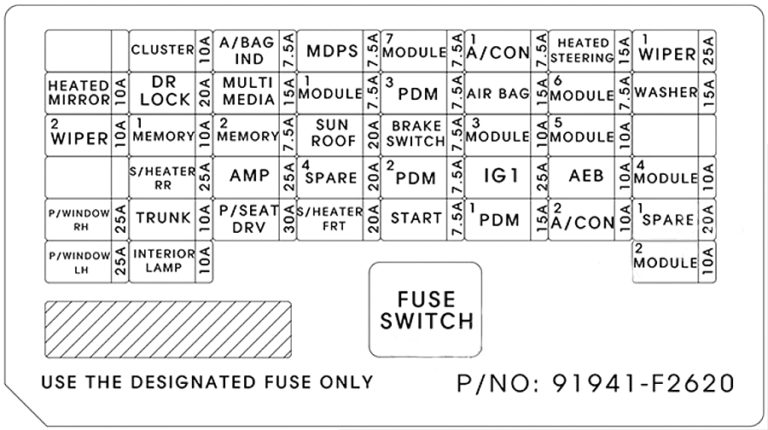

Poistková skrinka v kabíne
Nachádza sa pod prístrojovou doskou na strane vodiča.
Popis
| ZRKADLO S TEPLENÍM | 10A Vonkajšie zrkadlo na strane vodiča a pasažiera;
Modul riadenia klimatizácie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| STIERAČ 2 | 10A PCM;
BCM. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| OKNO P/DX | 25A Relé ovládania okna vpravo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| OKNO P/SX | 25A Relé elektrického ovládania okna vľavo;
Modul elektrického zabezpečenia ovládania okna na strane vodiča. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KONZOLA | 10A Smerovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZÁMKOVÝ BLOK DR | 20A Relé zamykania a odomykania dverí;
Zamknutie spätných pripojení (relé odomykania na dva obraty). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MEMÓRIA 1 | 10A Modul dverí vodiča/pasažiera;
Modul IMS vodiča; Modul riadenia klimatizácie; Sada smeroviek; Elektrochromatické spätné zrkadlo; BCM; Datový rozhranný konektor. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/TEPLENIE RR | 15A Modul riadenia vykurovania zadného sedadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KUFOR | Relé kufra 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VNÚTORNÉ SVETLO | 10A Vnútorné osvetlenie;
Kozmetické svetlo vpredu vľavo a vpravo; Stropné svetlo konzoly; Kľúč na zapaľovanie ILL. & Spínač upozornenia dverí; Osvetlenie batožinového priestoru. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/BAG IND | 7.5A Sada smeroviek;
Jednotka riadenia klimatizácie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTIMÉDIA | 15A CD prehrávač;
Audio; Audio/video a navigačné zariadenie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MEMÓRIA 2 | Pamäť 7,5A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMP | Zosilňovač 25A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/SEDADLO VODIČA | 30A Ručný spínač sedadla vodiča;
Modul IMS vodiča. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS | Jednotka MDPS 7,5 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL 1 | 7,5A Centrálne zamykanie;
Inteligentná vonkajšia kľučka pre vodiča a pasažiera; Modul dverí vodiča a pasažiera. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| OTVÁRATEĽNÁ STRECHA | 20A Otvárateľná strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NÁHRADA 1 | Rezerva 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/TEPLENIE FRT | 20A Modul riadenia vykurovania predného sedadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL 7 | 7,5A Modul riadenia vyhrievania predného sedadla;
Modul riadenia vyhrievania zadného sedadla, motor strešného okna. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PDM 3 | 7,5A Inteligentný modul riadenia kľúča;
Modul imobilizéra. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPÍNAČ BRZDY | 7,5 A Spínač svetiel brzdy;
Modul riadenia inteligentného kľúča. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PDM 2 | 7,5A Inteligentný modul riadenia kľúča;
Modul imobilizéra. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ŠTARTOVANIE | 7,5 A Inteligentný kľúč
Spínač zapaľovania Spínač rozsahu prevodovky |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A / KON 1 | 7,5 A Iónizátor;
Modul riadenia klimatizácie; Poistková skrinka E/R (relé klimatizácie, relé ventilátora). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AIR BAG | 15A Modul riadenia SRS;
Senzor detekcie pasažierov. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL 3 | 10A Spínač svetiel brzdy;
BCM; Spínač športového režimu; Modul dverí vodiča a pasažiera. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG1 | 25A Blok PCB (poistky: ABS3, ECU5, TCU2) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PDM 1 | 15A Inteligentný modul riadenia kľúča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VYHRIEVANÝ VOLANT | 15A Vyhrievaný volant | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL 6 | Modul riadenia inteligentného kľúča 7,5 A BCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL 5 | 10A Spínač airbagu;
Elektrochromatické zrkadlo; Smerovník páky automatickej prevodovky; Hlavná jednotka systému A/V a navigácie; Audio systém; Modul riadenia klimatizácie; Spínač konzoly, ľavý/pravý; Svetlomety vľavo a vpravo; Modul riadenia vyhrievania predného sedadla; Modul riadenia vyhrievania zadného sedadla; Modul IMS vodiča. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AEB | 10A Modul AEB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A / KON 2 | 10A Poistková skrinka E / R (relé ventilátora);
Motor ventilátora; Rezistor ventilátora; Modul riadenia klimatizácie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TERGICRISTALLO 1 | 25A Motor stierača;
Jednotka PCB (relé predného stierača (dolného)). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| UMÝVANIE | Spínač multifunkcie 15A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL 4 | 10A Blok DBL;
Upozornenie na opustenie jazdného pruhu; Buzzer asistencie pri parkovaní; BCM; Radar detekcie mŕtveho uhla vľavo a vpravo. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NÁHRADA 2 | Rezerva 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL 2 | 10A Poistková skrinka E/R (relé zásuvky);
Zásuvka na nabíjanie USB; Modul riadenia inteligentného kľúča; BCM; Audio; Hlavná jednotka A/V a navigácie; CD prehrávač; Spínač napájaných vonkajších zrkadiel; Zosilňovač. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

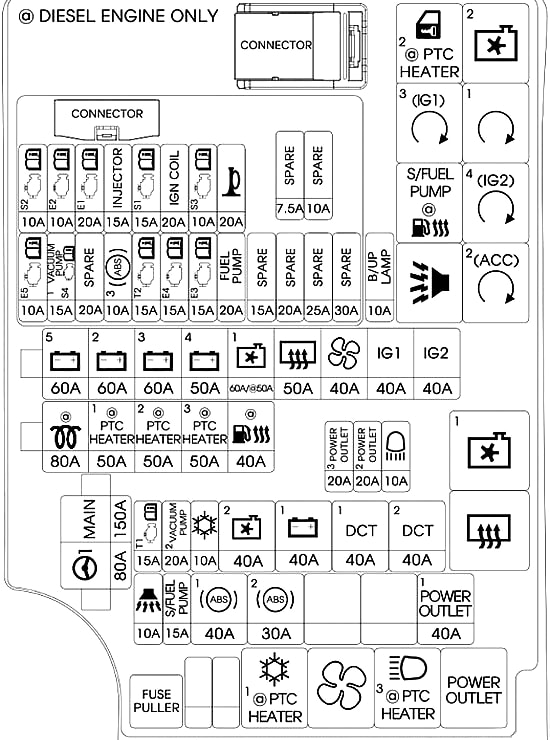

Poistková skrinka v motorovom priestore
Nachádza sa na pravej strane pod kapotou, vedľa batérie.
Popis
| HLAVNÝ | 180A Poistka: ABS1, ABS2, B / ALARM KLAXÓN, NAPÁJACÍ ZDROJ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS | Jednotka MDPS 80A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+ 5 | Súprava PCB 60A (poistky: ECU3, ECU4, KLAXÓN, ČERPADLO PALIVA, RELÉ RIADENIA MOTORA) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+ 2 | Poistková skrinka Smart 60A (poistky: S / VYHRIATIE FRT, ARISU) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+ 3 | 60A Poistková skrinka inteligentná (poistky: ARISU, IPS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+ 4 | 50A poistková skrinka inteligentná (poistka: S / VYHRIATIE FRT, OKNO P/SX, OKNO P/DX, BAU, STRECHA OTVÁRATEĽNÁ, AMP, P/SEDADLO KOND.) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VENTILÁTOR CHLAZENIA 1 | Ventilátor chladenia 60A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VYHRIATIE ZADNÉ | 50A Relé vyhriatia zadného | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VENTILÁTOR | Relé ventilátora 40A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG1 | 40A Spínač zapaľovania;
Poistková skrinka E/R (relé PDM č. 2, č. 3 (ACC/IG1)) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG2 | 40A Spínač zapaľovania, poistková skrinka E/R (relé PDM č. 4 (IG2), relé ŠTARTOVANIE) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B/UP LAMP | 10A Zrkadlo elektrochromatické;
Zadné kombinované svetlo (IN), ľavé/pravé; Poistková skrinka inteligentná (modul riadenia IPS) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NAPÁJACÍ ZDROJ 3 | Zapaľovač cigariet 20A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NAPÁJACÍ ZDROJ 2 | Predná zásuvka 20A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H/LAMP HI | 10A Svetlomety | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TCU 1 | 15A Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POMPA VAKUUM 1 | 20A Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A / CON | 10A Relé klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VENTILÁTOR CHLAZENIA 2 | 40A Relé ventilátora chladenia 1/2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+ 1 | 40A Poistková skrinka inteligentná (spínač obvodu straty, poistka: SPÍNAČ BRZDY, MODUL 1, BLOKÁDA MOTORA, PDM 1, PDM 2) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DCT1 | 40A Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DCT2 | 40A Nepoužívané | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B/ALARM CLAXON | 10A B / relé klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S / ČERPADLO PALIVA | 15A čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 1 | Modul 40A ESC, univerzálny ovládací konektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 2 | Modul 30A ESC, univerzálny ovládací konektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER OUTLET 1 | Relé zásuvka 40A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU 5 | 10АPCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ČERPADLO VAKUUM | 15A čerpadlo na vákuum | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NÁHRADA | Rezerva 20A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 3 | Modul 10A ESC, univerzálny ovládací konektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TCU 2 | Spínač rozsahu prevodovky 15A, spojovacia skrinka spiatočka / spiatočka (poistka: LAMPÁŠ B / HORE) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU 4 | 15АPCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU 3 | 15АPCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ČERPADLO PALIVA | 20A Relé čerpadla paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENZOR 2 | 10A Ventil uzávierky nádrže;
Elektromagnetický ventil na kontrolu vetrania; Elektromagnetický ventil variabilného vstupu; Spojovacia skrinka E/R (relé ventilátora chladenia 1/2). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU2 | Rezerva 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU1 | 20 АPCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VSTREKOVANIE | Vstrekovač 15A # 1 / # 2 / # 3 / # 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENZOR 1 | Senzor kyslíka 15A (HORE / DOLU) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CIEVKA ZAPAĽOVANIA | 20A Cievka zapaľovania # 1 / # 2 / # 3 / # 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENZOR 3 | 10А Ventil na kontrolu prietoku oleja č. 1/č. 2/č. 3;
Elektronický teplotný senzor; Relé čerpadla paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KLAXÓN | Relé klaksón 20A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Hyundai Elantra VI (2015-2020)
Hyundai Elantra VI, vyrábaný v rokoch 2015 až 2020, je populárny kompaktný sedan, ktorý sa vyznačuje moderným dizajnom a spoľahlivou technológiou. Tento model ponúka rôzne motorové možnosti, vrátane benzínových a naftových motorov, ktoré poskytujú vyvážený výkon a efektívnu spotrebu paliva. Interiér Elantry je priestranný a pohodlný, s množstvom technologických funkcií, ktoré zvyšujú komfort a bezpečnosť jazdy. Vďaka svojej spoľahlivosti a výbornému pomeru ceny a kvality je Hyundai Elantra VI obľúbenou voľbou medzi vodičmi po celom svete.
Schéma poistkovej skrinky Hyundai Elantra VI
Táto stránka zobrazuje schému poistkovej skrinky pre Hyundai Elantra VI, ktorá je nevyhnutná pre správnu údržbu a opravu vozidla. Typické umiestnenia poistkovej skrinky v tomto modeli sú pod kapotou a v interiéri vozidla, zvyčajne na strane vodiča. Diagramy na tejto stránke detailne ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je dôležité mať prehľad o jej konfigurácii a funkciách.
