Hyundai Sonata 6 (YF) – poistková skrinka
V tomto článku nájdete diagramy poistkovej skrinky Hyundai Sonata 6 (YF), získate informácie o polohe panelov poistiek vo vnútri auta a naučíte sa priradenie každej poistky (rozloženie poistiek).
2010, 2011, 2012, 2013 a 2014

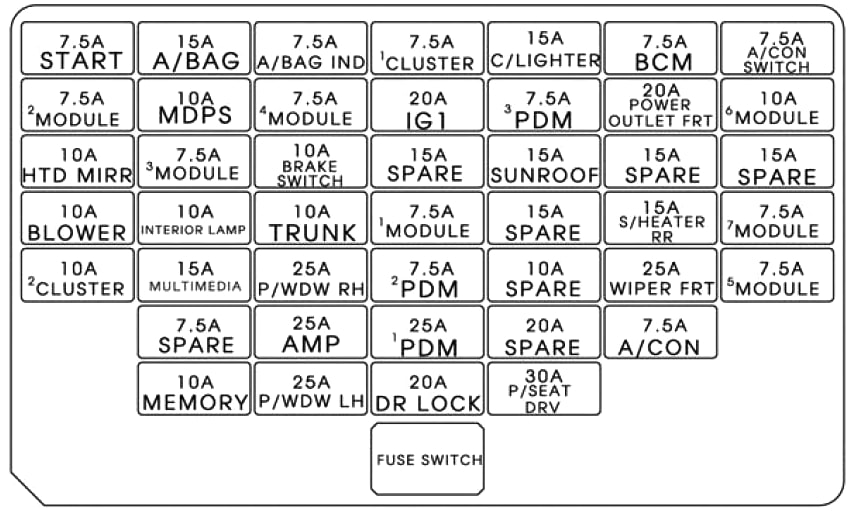

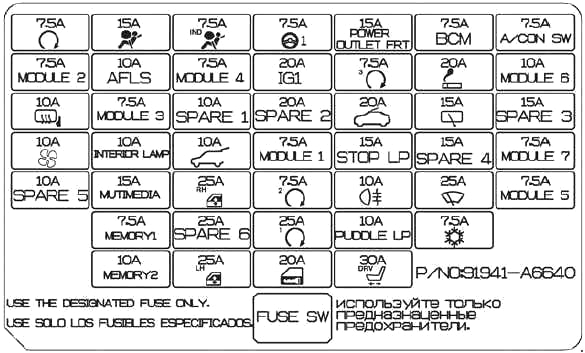

Poistková skrinka v priestore pre cestujúcich
Nachádza sa pod prístrojovou doskou za ochranným panelom.
legenda
Diagram
Destinácia
| ZAČIATOK | 7,5 A Bez inteligentného kľúča: Poistková skrinka relé ICM (relé alarmu), S inteligentným kľúčom: Spínač režimu automatickej prevodovky, ECM, poistková skrinka a relé E/R (relé Štartovanie 1), Modul riadenia systému inteligentného kľúča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AIRBAG | Modul riadenia SRS 15A, senzor klasifikácie hmotnosti pasažierov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/AIRBAG IND | 7,5A Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS | 7,5A Modul riadenia EPS posilňovača riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZDROJE NAPÁJANIA | Zdroj napájania 15A (zásuvky) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BCM | Modul riadenia systému inteligentného kľúča 7,5 A, BCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/OVLÁDAČ KLIMATIZÁCIE | 7,5A Modul riadenia klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL 2 | 7,5A elektrochromatické zrkadlo, spínač ESC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| REZERVA 1 | rezervovať | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL 4 | 7,5A Senzor zadnej asistencie parkovania ľavý / pravý (vnútri / vonku), modul riadenia klimatizácie (klimatizácia), indikátor polohy voliča automatickej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG1 | 20A Poistková skrinka a relé E / R (poistka – TCU 1, ECU 3, ABS 3) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PDM3 | 7,5A Modul riadenia systému Smart Key | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C/ZAPAĽOVAČ CIGARIET | Zapaľovač 20A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL 6 | Spínač nastavenia vonkajšieho zrkadla 10A, modul hlavnej audio jednotky, audio a navigácia, digitálny hodin | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HTD ZRKADLO | 10A Spínač nastavenia vonkajšieho zrkadla vodič/pasažier, modul riadenia klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL 3 | Zvuk 7,5 A, modul systému monitorovania tlaku v pneumatikách, digitálny hodin, BCM, prístrojová doska, modul vyhrievania sedadla vodiča a pasažiera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| OTVÁRATEĽNÁ STRECHA | 15A Otvárateľná strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/VYHRIEVAČ ZADNÝ PRAVÝ | 15A Spínač vyhrievania zadného sedadla, pravé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VENTILÁTOR | Modul riadenia 10A A / C (klimatizácia manuálna), ECM / PCM, odpor ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IOD 1 | 10A Svetlo batožinového priestoru, osvetlenie pohodlia ľavé/pravé, vnútorné svetlo, svetlo stropnej konzoly, spínač zapaľovania III. a spínač upozornenia na otvorené dvere (bez systému inteligentného kľúča) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TRUNK | 10A Relé krytu batožinového priestoru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL 1 | 7,5A Spínač zmeny športového režimu (AKP), elektroventil kľúč (bez systému Smart Key) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/TEPLÝ ZADNÝ ĽAVÝ | 15A Spínač vykurovania zadných sedadiel, ľavý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL 7 | Modul riadenia systému inteligentného kľúča 7,5 A, BCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IOD 2 | 20A Audio systémy, hlavná jednotka A/V a navigácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/WDW RH | 25A Relé skla servo, pravé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PDM2 | 7,5A Modul riadenia systému inteligentného kľúča, spínač tlačidla Štart Stop | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| STIERAČ | Poistková skrinka a relé 25A ICM (relé senzora dažďa), multifunkčný spínač, motor stierača, poistková skrinka a relé E/R (relé stierača) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL 5 | Ionizátor 7,5A (klimatizácia), senzor dažďa, strešný okno | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMP 1 | 25A AMP (zosilňovač) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PDM 1 | Modul riadenia systému inteligentného kľúča 25A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A / KON | Modul riadenia 7.5AA/C, poistková skrinka a relé E/R (relé ventilátora) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IOD 4 | 10A Modul systému monitorovania tlaku pneumatík, BCM, automatický fotografický senzor svetlometu, prístrojová doska, DLC, konektor aktualizácie poistkovej skrinky, elektrochromatické zrkadlo, modul riadenia klimatizácie, digitálny hodiny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P / WDW LH | 25A Relé skla servo ľavé, modul systému bezpečnosti skla servo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZÁMKOVÁ DVERA | Relé zámku dverí 20A, relé odomknutia dverí, poistková skrinka a relé ICM (relé smeroviek) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/SEDADLO DRV | 30A Spínač pre manuálne nastavenie sedadla vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky označené ako C/LIGHTER a POWER OUTLET sú zodpovedné za zapaľovač cigariet alebo dodatočné zásuvky.
Poistková skrinka v motorovom priestore

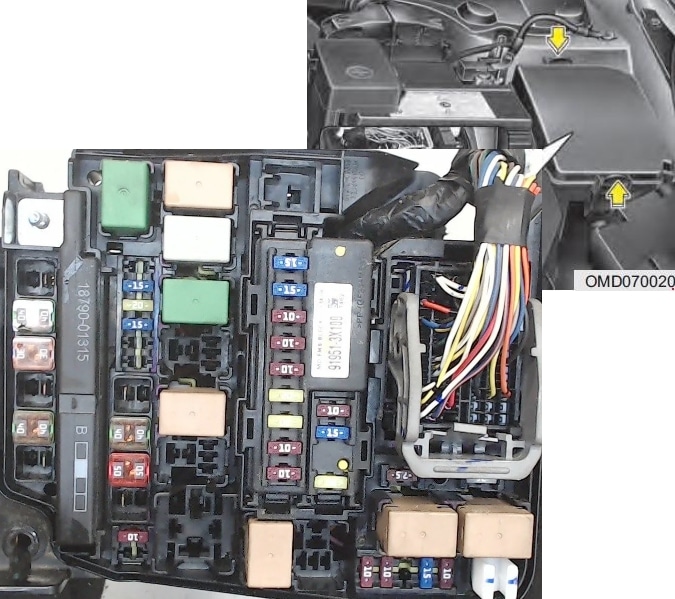

Hlavná poistková skrinka
Nachádza sa na ľavej strane motorového priestoru.

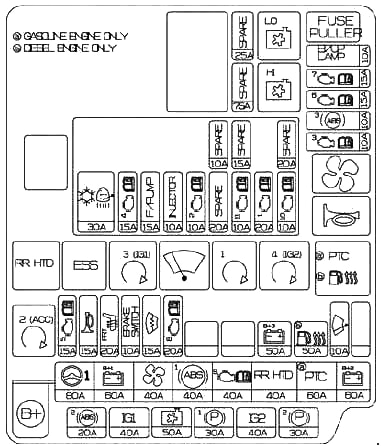

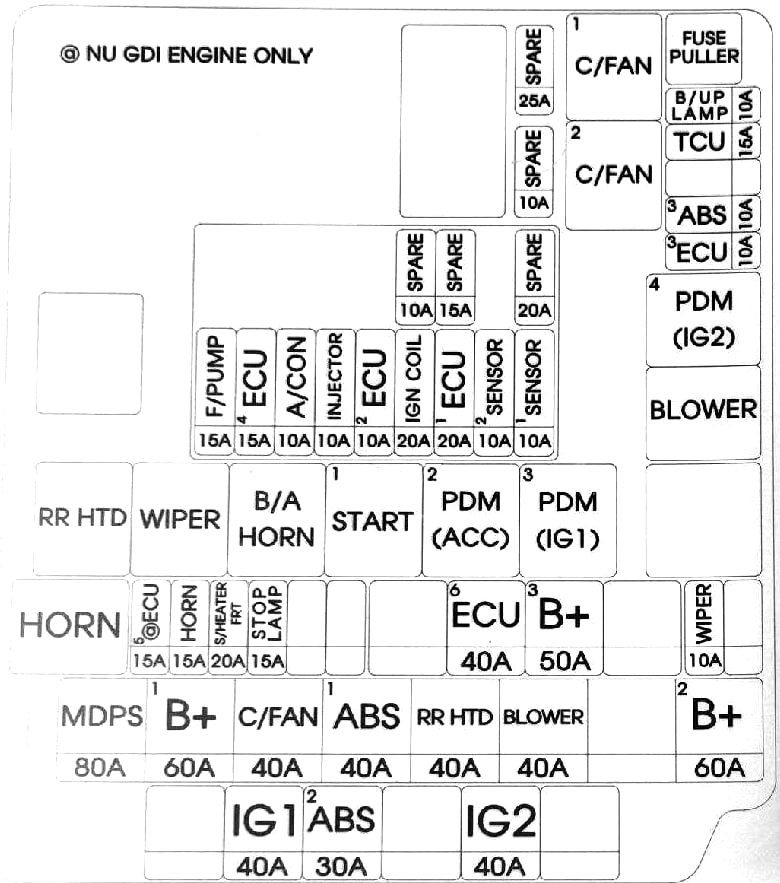

Diagram
legenda
Úloha
| MDPS | Modul riadenia EPS 80A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+1 | 60A Rozvodná skrinka (ARISU 1 (4CH), IPS 1, Poistka – P / WDW LH, P / WDW RH, TRUNK, AMP 1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C/VENTILATORE | 40A Relé ventilátora chladenia (nízke), relé ventilátora chladenia (vysoké) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 1 | Modul 40A ESC, diagnostický multifunkčný konektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RR HTD | 40A Relé vyhrievania sedadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VENTILATORE | 40A Relé ventilátora chladenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+2 | 60A Rozvodná skrinka (relé klaksónu, keď je aktivovaná smerovka, ARISU 2 (4CH), IPS (1CH), IPS (2CH), Poistky – P / SEAT DRV, TETTO APRIBILE [SURROOF]) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B/UP LP | 10A elektrochromatické zrkadlo, modul audio/video (A/V) a hlavná navigačná jednotka, kombinácia zadných svetiel (vnútorné) ľavé/pravé, spínač svetla stop, BCM, prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TCU 1 | Senzor rýchlosti vozidla 15A, spínač režimu automatickej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS3 | Modul systému 10A ESC, diagnostický multifunkčný konektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU3 | Spínač svetiel stop 10A, ECM, automatická prevodovka – PCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TERGICRISTALLO | 10A Senzor dažďa, ECM, automatická prevodovka – PCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+3 | 50A Rozvodná skrinka (Poistky – MODUL 1, PDM 1, PDM 2, DR LOCK) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EMS | Jednotka EMS 40A (relé riadenia motora, poistky – ECU 4, A / CON, F / POMPA) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FERMA LP | Spínač svetiel brzdy 15A, riadiaca jednotka systému inteligentného kľúča |
| S/ RISCALDATORE FRT | 20A Riadiaca jednotka vykurovania sedadla vodiča a cestujúceho |
| CLACSON | Relé klaksónu 15A |
| IG2 | 40A Bez inteligentného kľúča: spínač zapnutia, relé Štart 1, s inteligentným kľúčom: relé PDM 4 (IG2), relé Štart 1 |
| ABS 2 | Modul systému 30A ESC, diagnostický konektor multifunkčný |
| IG 1 | 40A Bez inteligentného kľúča: spínač zapnutia, s inteligentným kľúčom: relé PDM 3 (IG1), relé PDM 2 (ACC) |
| F/POMPA | 15A Relé čerpadla paliva |
| ECU 4 | 15A PCM (ACP), ECM (MKP) |
| A / KON | 10A relé kompresora klimatizácie |
| INIEZIONE | 10A Vstrekovače paliva # 1 / # 2 / # 3 / # 4, relé kompresora klimatizácie, relé čerpadla paliva |
| ECU 2 | 10A PCM (automatická prevodovka), ECM (manuálna prevodovka) |
| COIL ACCENSIONE1 | 20A Cievky zapaľovania #1/#2/#3/#4, Kondenzátor |
| SENSORE 2 | 10A Modul systému imobilizéra, senzor polohy vačkového hriadeľa # 1 / # 2 |
| SENSORE 1 | Senzor kyslíka 10A (horný / dolný), ventil uzávierky nádrže paliva, elektromagnetický ventil na zmenu dĺžky sacieho potrubia, ventil na reguláciu tlaku oleja na zmene vačkového hriadeľa č. 1 / č. 2, elektromagnetický ventil systému emisií pár paliva, relé ventilátora systému chladenia motora (nízky), Relé ventilátora chladenia motora (vysoký) |
| RISERVA | rezerva |
Klady pozitívneho pólu batérie môžu obsahovať poistky s vysokým výkonom.
Dodatočná poistková skrinka
Inštalovaná v modeloch s motorom Diesel Sonata 6 na pravej strane motorového priestoru.

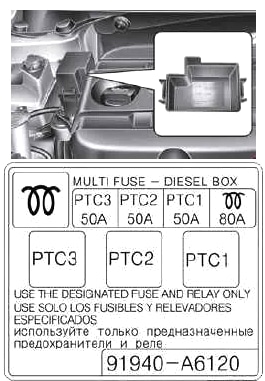

Účel prvkov
- 80А GLOW – žhaviace sviečky
- 50A РТС – dodatočný ohrievač / ohrievač
