Hyundai i20 (2008-2014) – poistková skrinka

Peter Novák

Hyundai i20 (2008-2014) – schéma poistky

Rok výroby: 2008, 2009, 2010, 2011, 2012, 2013, 2014.



Poistková skrinka v kabíne

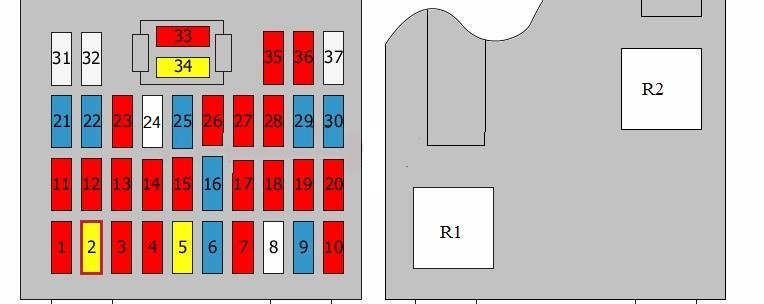

Schéma poistkovej skrinky

Hyundai i20 (2008-2014) – schéma poistky



Nr Amperáže [A] Popis
Nr Amperáže [A] Popis
1 10 A Riadiaca jednotka motora alebo nepoužívaná;

Poistková skrinka a relé v motorovom priestore, relé R7, R8.
2 20A Riadiaca jednotka otváracej strechy
3 10 A Sklo vonkajšie sklápateľné/rozťahovateľné
4 10 A Relé predných hmlových svetlometov
5 20A Relé odblokovania zadného veka;

Relé zamykania dverí;

Relé zablokovania.
6 15A Relé systému bezpečnostného varovania
7 10 A Relé zadného hmlového svetlometu
8 25A Nepoužívané
9 15A Zapaľovač cigariet
10 10 A Elektrické zrkadlá;

Audio;

Palubný počítač.
11 10 A Pravý svetlomet;

Integrované zadné svetlá;

Osvetlenie.
12 10 A Relé systému denného svietenia;

Osvetlenie evidenčného čísla;

Integrované ľavé zadné svetlo;

Ľavý svetlomet.
13 10 A Spínač varovania nebezpečenstva
14 10 A Prístrojová doska
15 10 A Spínač rozsahu prevodovky;

Spínač zadného svetla.
16 15A Zapalovacie cievky 1-4;

Kondenzátor.
17 10 A Riadiaca jednotka ESP;

Spínač elektronického stabilizačného programu (ESP);

Senzor uhla riadenia;

Riadiaca jednotka ABS;

Senzor uhla náklonu;

Poistková skrinka a relé v motorovom priestore, diagnostický konektor.
18 10 A Riadiaca jednotka EPS generátora;

Riadiaca jednotka monitorovania tlaku pneumatík.
19 10 A Hlavný spínač preťaženia;

Generátor impulzov;

Senzor rýchlosti vozidla.
20 10 A Palubný počítač;

Prístrojová doska;

Riadiaca jednotka karosérie (BCM).
21 15A Elektrické okno vodiča
22 15A Spínač núdzových svetiel;

Relé varovných svetiel.
23 10 A Spínač bezpečnostného pásu;

Riadiaca jednotka SRS.
Nr Amperáže [A] Popis
24 25A Nepoužíva sa
25 15A Spínač brzdových svetiel;

Konektor dátovej zbernice;

Relé napájania okna.
26 10 A Upozornenie na filter paliva;

Hmotnostný prietokomer vzduchu;

Riadiaca jednotka motora;

Riadiaca jednotka pohonného systému (PCM).
27 10 A Spínač nastavenia svetlometov;

Senzor teploty v aute;

Kontrolór karosérie (BCM);

Kontrolór klimatizácie;

Kontrolór otváracej strechy;

Svetlomety;

Poistková skrinka a relé v motorovom priestore, relé R2, R3, R5;

Poistková skrinka a relé č. 1 v motorovom priestore, relé R2, R3.
28 10 A Pravý svetlomet;

Prístrojová doska.
29 15A Motor zadného stierača;

Multifunkčný spínač.
30 15A Spínač vyhrievaných predných sedadiel
31 25A Elektrické okná, hlavný spínač;

Elektrické okná vodiča;

Spínač elektrických zadných okien na ľavej strane;

Spínač okien pasažiera (volant vpravo).
32 25A Elektrické okná, hlavný spínač;

Elektrické okná vodiča;

Spínač elektrických zadných okien na pravej strane;

Spínač okien pasažiera (volant vľavo).
33 10 A Relé zadného ohrievača;

Otvorenie dverí;

Prístrojová doska;

Palubný počítač;

Riadiaca jednotka monitorovania tlaku pneumatík;

Riadiaca jednotka karosérie (BCM);

Riadiaca jednotka klimatizácie;

Osvetlenie batožinového priestoru;

Stropná konzola;

Predné vnútorné osvetlenie;

Vnútorné osvetlenie.
34 20A Audio
35 10 A Ľavý svetlomet
36 10 A Kontrolór motora;

Kontrolór pohonného systému (PCM);

Kontrolór klimatizácie;

Elektrické zrkadlá.
37 25A Motor predného stierača;

Multifunkčný spínač.
R1 Relé zadného ohrievača
R2 Relé napájania okna
R3 Relé predných hmlových svetlometov
R4 Relé zadného hmlového svetlometu
R5
R6 Relé zamykania dverí;

Relé odomykania dverí.
R7 Relé zamykania zadného veka;

Relé odomykania zadného veka.
R8 Relé zadného svetla
R9 Relé systému denného svietenia
R10 Relé výstražných svetiel



Poistková skrinka v motorovom priestore

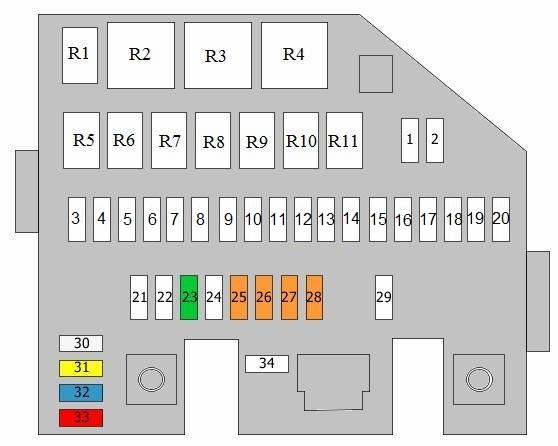

Schéma poistkovej skrinky

Hyundai i20 (2008-2014) – schéma poistky - 2

Nr Amperáže [A] Popis
Nr Amperáže [A] Popis
1 nepoužívané
2 nepoužívané
3 50A Štartovanie
4 30A Relé kontroly motora
5 30A Relé vykurovania palivového filtra
6 40A Štartovanie
7 10 A Relé klaksónu
8 nepoužívané
9 nepoužívané
10 10 A Ventilátor chladenia, relé s nízkou rýchlosťou;

Ventilátor chladenia, relé s vysokou rýchlosťou;

Senzor kyslíka;

Spínač brzdových svetiel;

Vykurovanie vzduchu.
11 nepoužívané
12 10 A Uzemanenie
13 10 A Regulátor tlaku paliva
14 20A Riadiaca jednotka motora
15 15A Relé klimatizácie;

Senzor polohy vačkového hriadeľa;

Turbína s variabilnou geometriou (VGT);

EGR;

Kontrolér imobilizéra;

Poistková skrinka a relé č. 1 v motorovom priestore, relé R1, R4.
16 nepoužívané
17 10 A Riadiaca jednotka klimatizácie
18 nepoužívané
19 nepoužívané
20 10 A Relé klimatizácie
21 50A Poistková skrinka a relé v kabíne, relé R2;

Poistková skrinka a relé v kabíne, poistky 21, 22.
22 50A Poistková skrinka a relé v kabíne, relé R8;

Poistková skrinka a relé v kabíne, poistky 2 – 7, 25, 33, 34.
Nr Amperáže [A] Popis
23 30A Ventilátor chladenia, relé s nízkou rýchlosťou;

Ventilátor chladenia, relé s vysokou rýchlosťou.
24 125A Poistková skrinka a relé generátora v motorovom priestore, poistky 20, 25 – 29, 34
25 40A Riadiaca jednotka ABS;

Riadiaca jednotka ESP;

Univerzálny kontrolný konektor.
26 40A Riadiaca jednotka ABS;

Riadiaca jednotka ESP;

Univerzálny kontrolný konektor.
27 40A Relé zadného ohrievača
28 40A Relé ventilátora
29 80A Riadiaca jednotka EPS
30 25A Rezervná poistka
31 20A Rezervná poistka
32 15A Rezervná poistka
33 10 A Rezervná poistka
34 150A Poistková skrinka a relé č. 1 v motorovom priestore, relé R1 – R4
R1 Nepoužíva sa
R2 Relé ventilátora
R3 Relé ohrievača palivového filtra
R4 Relé riadenia motora
R5 Relé systému denného svietenia
R6 Relé klimatizácie
R7 Relé štartovacieho motora
R8 Relé systému bezpečnostného upozornenia
R9 Relé klaksónu
R10 Ventilátor chladenia, relé s nízkou rýchlosťou
R11 Ventilátor chladenia, relé s vysokou rýchlosťou

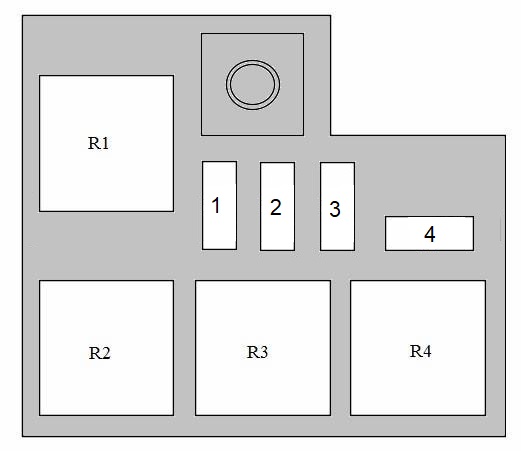

Poistková skrinka pridružená v motorovom priestore.

Hyundai i20 (2008-2014) – schéma poistky - 3



Nr Amperáže [A] Chránené obvody
1 50A PTC, relé 3
2 50A PTC, relé 2
3 50A PTC, relé 1
4 80A Relé vyhrievaných sviečok;

Vyhrievanie vzduchu.
R1 Relé vyhrievanej sviečky
R2 PTC, relé 3
R3 PTC, relé 2
R4 PTC, relé 1

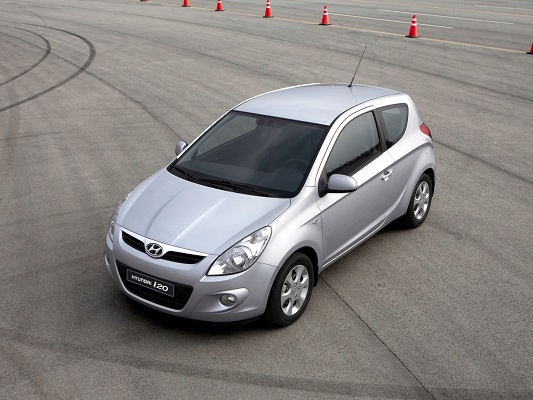

O Hyundai i20 (2008-2014)

Hyundai i20, vyrábaný v rokoch 2008 až 2014, je kompaktný hatchback, ktorý sa stal obľúbeným vďaka svojej spoľahlivosti a efektívnosti. Tento model ponúka rôzne možnosti motorizácie, vrátane benzínových a dieselových motorov, ktoré sa pohybujú od menších objemov po výkonnejšie varianty. Hyundai i20 je známy svojím moderným dizajnom, pohodlným interiérom a pokročilými bezpečnostnými prvkami, čo ho robí ideálnym pre mestské aj dlhšie cesty. Jeho kompaktné rozmery umožňujú jednoduché parkovanie a manévrovanie v mestskom prostredí, zatiaľ čo priestranný interiér poskytuje dostatok miesta pre cestujúcich aj batožinu.

Schéma poistkovej skrinky Hyundai i20

Táto stránka zobrazuje schému poistkovej skrinky pre Hyundai i20, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. Poistková skrinka je typicky umiestnená pod prístrojovou doskou na strane vodiča a v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre správne fungovanie elektrických zariadení vo vozidle, a preto je dôležité mať prehľad o jej usporiadaní a funkcii.
