Hyundai i10 (2007-2013) – poistková skrinka

Peter Novák

Hyundai i10 (2007-2013) – schéma poistkovej skrinky

Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Poistková skrinka v kabíne

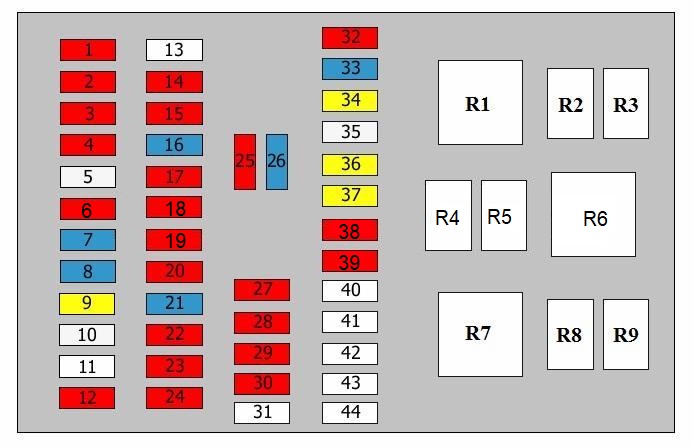

Schéma poistkovej skrinky (-2010).

Hyundai i10 (2007-2013) – schéma poistkovej skrinky

Nr Ampere [A] Popis
Nr Ampere [A] Popis
1 10 A Jednotka riadenia systému denného svietenia
2 10 A Vyhrievané zadné sklo;

Relé napájania okna;

Spínač svetiel;

Spínače jednotky riadenia karosérie

Vyhrievač PTC, relé 1;

Vyhrievač PTC, relé 2;
Vyhrievač PTC, relé 3;

Jednotka riadenia SRS;

PTC;

Relé ventilátora;

Spínač ventilátora.
3 10 A Prístrojová doska;

Svetlá.
4 10 A Svetlá
5 25A Multifunkčný spínač;

Motor zadného stierača;

Motor otváracej strechy.
6 10 A Relé zadného hmlového svetla;

Spínač zadného hmlového svetla.
7 15A Spínač vyhrievaného sedadla
8 15A Multifunkčný spínač;

Motor zadného stierača;

Motor otváracej strechy.
9 20A Relé zamykania dverí;

Relé odomykania dverí;

Kontrolér karosérie;

Aktuátor zamykania dverí, predné ľavé.
10 25A Relé vyhrievaného zadného skla;

Vyhrievané zadné sklo.
11 25A Nepoužívané
12 10 A Relé štartovania;

Relé systému bezpečnostného upozornenia.
13 25A Nepoužívané
14 10 A Jednotka riadenia ABS/ESP;

Konektor multifunkčnej kontroly;

Spínač elektronického stabilizačného programu (ESP).
15 10 A Spínač výstražného signálu
16 15A Senzor rýchlosti vozidla;

Merací prístroj prúdu vzduchu;

Zapaľovacia cievka;

Jednotka riadenia motora (PCM);

Jednotka riadenia motora;

Generátor impulzov;

Upozornenie na filter paliva;

Relé vyhrievača paliva.
17 10 A Spínač zadného svetla;

ATM;

Spínač rozsahu prevodovky;

Generátor impulzov
18 10 A Prístrojová doska
19 10 A Jednotka riadenia SRS
20 10 A Prístrojová doska;

Jednotka riadenia karosérie;

Jednotka riadenia generátora;

EPS.
21 15A Zapaľovač
22 10 A Hodiny;

Audio;

Externé zrkadlo sklápateľné/rozťahovateľné.
23 10 A Spínač klimatizácie
24 10 A Jednotka riadenia motora;

Jednotka riadenia systému prevodu (PCM);

Spínač vyhrievaného zadného skla.
25 10 A Jednotka riadenia SRS;

Vnútorné osvetlenie;

Prístrojová doska;

Kontrola vyhrievača PTC;

Spínač zadných hmlových svetiel;

Hodiny;

Dvere otvorené;

Osvetlenie batožinového priestoru;

Horná konzola.
26 15A Audio
Nr Ampere [A] Popis
27 10 A Spínač svetla brzdy
28 10 A Spínač núdzových svetiel;

Relé svetiel upozornenia.
29 10 A Klakson;

Relé klaksonu.
30 10 A Relé predných hmlových svetiel;

Spínač predných hmlových svetiel;

Predné hmlové svetlá.
31 25A Nepoužíva sa
32 10 A Poistka rezervy
33 15A Poistka rezervy
34 20A Poistka rezervy
35 25A Poistka rezervy
36 20A Elektrické okná, hlavný spínač
37 20A Elektrické okná, hlavný spínač;

Elektrické okná pre cestujúcich.
38 10 A Ľavé zadné svetlo;

Kontrola systému denného svietenia;

Osvetlenie evidenčného čísla.
39 10 A Zadné svetlá;

Osvetlenie.
40 dióda
41 dióda
42 dióda
43 dióda
44 dióda
R1 Relé napájaného okna
R2 Relé klaksonu
R3 Relé predných hmlových svetiel
R4 Nepoužíva sa
R5 Relé zadného svetla
R6 Jednotka blikača
R7 Relé ventilátora
R8 Relé zadného vykurovania
R9 Relé zadného hmlového svetla

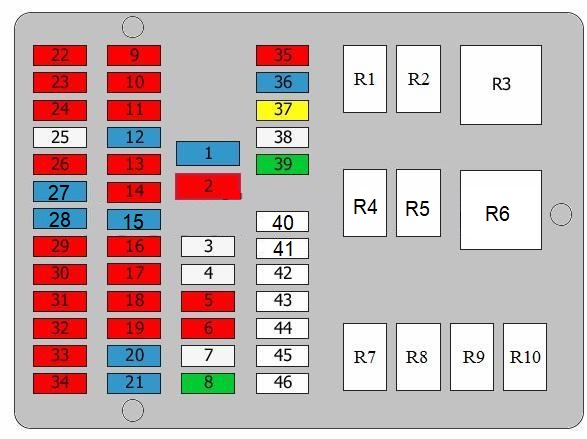

Schéma poistkovej skrinky (2011-).

Hyundai i10 (2007-2013) – schéma poistkovej skrinky - 2

Nr Ampere [A] Popis
Nr Ampere [A] Popis
1 15A Konvertor audio DC-DC
2 10 A Kontrolér karosérie (BCM);

Otvorené dvere;

Diagnostický konektor;

Osvetlenie batožinového priestoru;

Vnútorné osvetlenie;

Spínač hmlových svetiel;

Kontrolér kúrenia;

Digitálny hodin;

Prístrojová doska.
3 25A Elektrické okná, hlavný spínač;

Elektrické okná na strane pasažiera;

Spínač, elektrické okná zadné ľavé.
4 25A Elektrické okná, hlavný spínač;

Elektrické okná pasažiera;

Spínač, elektrické okná zadné pravé.
5 10 A Ľavý svetlomet;

Systém denného svietenia;

Osvetlenie evidenčného čísla;

Ľavé kombinované zadné svetlo.
6 10 A Pravý svetlomet;

Osvetlenie evidenčného čísla;

Pravé kombinované zadné svetlo;

Spínač núdzových svetiel;

Reostát;

Prístrojová doska;

Spínač zadných hmlových svetiel;

Systém denného svietenia;

Spínač ventilátora;

Jednotka riadenia kúrenia;

Spínač nastavenia svetlometov;

Audio;

Elektrické okná, hlavný spínač;

Predné hmlové svetlá;

Digitálny hodin;

Spínač vyhrievaného zadného skla;

Spínač inteligentného Stop & Go (ISG);

Automatická prevodovka;

Spínač vyhrievaného sedadla predného pasažiera
Dioda;

Spínač vyhrievaného sedadla vodiča;

Spínač zadných hmlových svetiel;

Buzzer;

Relé vyhrievaného zadného skla.
7 25A Motor otváracieho strešného okna;

Aktuátor zamykania dverí vodiča;

Jednotka riadenia karosérie (BCM);

Poistková skrinka relé modulu integrovaného obvodu (ICM) v kabíne, relé R1, R2.
8 30A Relé vyhrievaného zadného skla
9 10 A Kontrolér motora;

Ukazovateľ poruchy;

Motor stierača predného skla.
10 10 A Spínač brzdového pedála;

Spínač ESP;

EPS;

ABS;

Diagnostický konektor.
11 10 A Spínač núdzových svetiel
12 15A Jednotka riadenia motora;

Konvertor DC-DC;

Senzor rýchlosti vozidla;

Zapaľovacia cievka;

Kondenzátor;

Generátor impulzov;

Spínač rozsahu prevodovky.
13 10 A Senzor parkovania vzadu;

Spínač cúvacích svetiel.
14 10 A Prístrojová doska
15 15A Ďalší systém zadržiavania (SRS)
16 10 A Prístrojová doska;

Kontrolér kúrenia;

Kontrolér karosérie (BCM);

Bezpečnostné pásy.
17 10 A Jednotka riadenia EPS
18 10 A Audio;

Konvertor DC-DC;

Digitálny hodin.
19 10 A Predné a zadné zásuvky príslušenstva
20 15A Zapaľovač
21 15A Jednotka riadenia motora;

Relé štartovania;

Spínač rozsahu mosta motora;

Poistková skrinka relé modulu integrovaného obvodu (ICM) v kabíne, relé R4.
22 10 A Prístrojová doska;

Poistková skrinka a relé vo motorovom priestore, relé R3, R4.
23 10 A Systém denného svietenia
24 10 A Svetlomety;

Spínač nastavenia svetlometov;

Kontrolér karosérie (BCM);

Kontrolér kúrenia;

Spínač klimatizácie dvojitý a vysokotlakový;

Relé vyhrievaného zadného skla
Dioda;

Spínače elektrických okien;

Poistková skrinka a relé vo motorovom priestore, relé R8.
25 25A Motor stierača predného skla;

Multifunkčný spínač.
26 10 A Relé zadného hmlového svetla
27 15A Spínač vyhrievaných predných sedadiel
Nr Ampere [A] Popis
28 15A Motore tergicristallo posteriore;

Motore tettuccio apribile;

Interruttore multifunzionale.
29 10 A Interruttore pedale brzda;

Relè pedale brzda.
30 10 A Interruttore luci di emergenza;

Poistková skrinka relè modul obvodový integrovaný (ICM) v kabíne, relè R5.
31 10 A Relè signál akustický;

Poistková skrinka relè modul obvodový integrovaný (ICM) v kabíne, relè R4.
32 10 A Relè svetlá hmlové predné
33 10 A Interruttore vyhrievanie sklo zadné;

Kontrolór vyhrievač;

Kontrolór motor;

Kontroléry zrkadlá elektrické.
34 10 A Interruttore rozsah most motor;

Panel prístrojov;

Kontrolór motor;

Svietidlo zadné(i) kombinované(e);

Interruttore svetlá cúvanie.
35 15A Poistka rezervná
36 20A Poistka rezervná
37 25A Poistka rezervná
38 30A Poistka rezervná
39 poistka rezervná
40 poistka rezervná
41 poistka rezervná
42 poistka rezervná
43 poistka rezervná
44 poistka rezervná
45 poistka rezervná
46 poistka rezervná
R1 Relè kontrola sedadlo vyhrievané vodič
R2 Relè okno napájané
R3 Relè pedale brzda
R4 Relè klaksón
R5 Relè svetlá hmlové predné
R6 Relè blikače
R7 Relè kontrola sedadlo vyhrievané cestujúci
R8 Relè svetlo zadné
R9 Relè sklo zadné vyhrievané

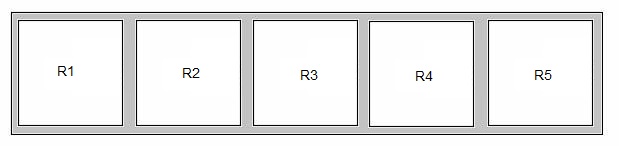

Poistková skrinka integrovaného relé modulu obvodu (ICM) v kabíne (2011-).

Hyundai i10 (2007-2013) – schéma poistkovej skrinky - 3

Relé R1 – Relé centrálne zamykanie
Relé R2 – Relé odomykanie dverí
Relé R3 – Relé akustický signál
Relé R4 – Relé alarm
Relé R5 – Relé núdzové svetlá



Poistková skrinka v motorovom priestore.

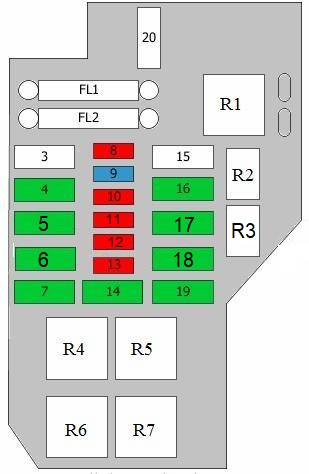

Schéma poistkovej skrinky (-2010).

Hyundai i10 (2007-2013) – schéma poistkovej skrinky - 4



Nr Ampere [A] Popis
Nr Ampere [A] Popis
FL1 80A Jednotka riadenia EPS
FL2 100A Generátor
(aj použitý 125A)
3 50A Vyhrievané sklo;

Blokovanie dverí;

Otvoriteľná strecha;

Systém varovania nebezpečenstva;

Klaksón;

Predné hmlové svetlá;

Spínač predných hmlových svetiel.
4 30A Relé napájanej okna
5 40A Jednotka riadenia ABS/ESP;

Univerzálny kontrolný konektor.
6 40A Jednotka riadenia ABS/ESP;

Univerzálny kontrolný konektor.
7 30A Relé ventilátora
8 10 A Jednotka riadenia motora;

Jednotka riadenia systému prenosu (PCM).
9 15A Relé ventilátora chladenia 1;

Relé ventilátora chladenia 2;

Turbína s variabilnou geometriou (VGT);

Relé klimatizácie;

Jednotka riadenia motora;

Jednotka riadenia systému prenosu (PCM);

Aktuátor minimálnej rýchlosti;

Turbína s variabilnou geometriou (VGT);

EGR;

Relé žhavičov;

PTC ohrievač, relé 1;

Elektromagnet kontrola otáčania;

Senzor polohy vačkového hriadeľa;

Jednotka riadenia imobilizéra;

Vstrekovače (valec 1 – 4).
10 10 A Kontrolér systému prenosu (PCM);

Ventil kontroly preplňovania;

Senzor polohy kľukového hriadeľa;

Senzor kyslíka po katalyzátore;

Senzor kyslíka pred katalyzátorom;

Senzor polohy vačkového hriadeľa;

Kontrolér imobilizéra;

Spínač svetla;

Senzor kyslíka.
11 20A Jednotka riadenia motora
12 20A Relé čerpadla paliva;

Kontrola čerpadla paliva;

Prijímač paliva;

Čerpadlo paliva.
13 10 A Relé klimatizácie;

Kompresor klimatizácie.
Nr Ampere [A] Popis
14 30A Relé ohrievača filtra paliva
15 50A Spínač zapaľovania;

Relé štartovania.
16 30A Kľúč zapaľovania
17 30A Relé zadných svetiel;

Konštruktor napájania;

Klimatizácia.
18 30A Hlavné relé;

Riadiaca jednotka motora;

Riadiaca jednotka systému prenosu (PCM);

Relé čerpadla paliva.
19 30A Relé ventilátora chladenia 1;

Relé ventilátora chladenia 2
20 Vymeniteľné poistky
R1 Hlavné relé
R2 Relé čerpadla paliva;

Relé dodatočného čerpadla paliva.
R3 Relé ohrievača filtra paliva
R4 Relé štartovania
R5 Relé klimatizácie
R6 Relé ventilátora chladenia 1
R7 Relé ventilátora chladenia 2

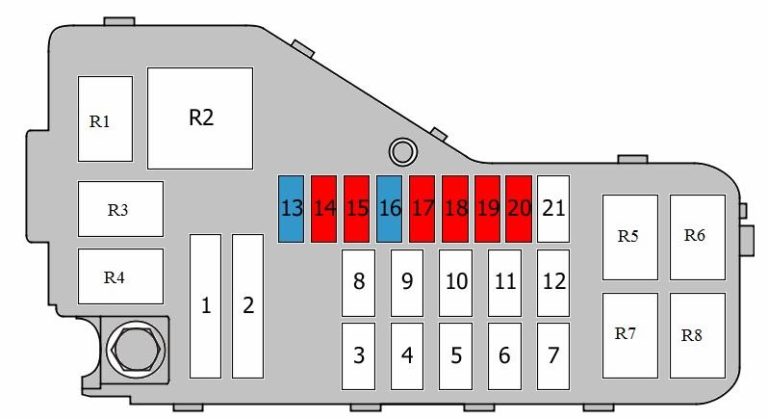

Schéma poistkovej skrinky (2011-) (motorový priestor).

Hyundai i10 (2007-2013) – schéma poistkovej skrinky - 5





Nr Ampere [A] Popis
Nr Ampere [A] Popis
1 80A Jednotka riadenia EPS
2 100A Alternátor
3 50A Poistková skrinka a relé v kabíne, poistky 7, 8
4 40A Poistková skrinka a relé v kabíne, relé R2
5 40A Diagnostický konektor ABS, ESP
6 40A ABS;

EPS.
7 40A Relé ventilátora
8 50A Kľúč na zapaľovanie
9 40A Kľúč na zapaľovanie
10 50A Poistková skrinka a relé v motorovom priestore, poistka 18;

Poistková skrinka a relé v motorovom priestore, relé R7;

Poistková skrinka a relé v kabíne, poistky 1, 2, 29 – 32.
11 30A Poistková skrinka a relé v motorovom priestore, poistka 15;

Poistková skrinka a relé v motorovom priestore, relé R2.
12 40A Poistková skrinka a relé v motorovom priestore, relé R6
13 15A Poistková skrinka a relé v motorovom priestore, relé R1
14 10 A Regulátor vykurovania;

Spínač klimatizácie.
Nr Ampere [A] Popis
15 10 A Jednotka riadenia motora
16 15A Poistková skrinka a relé v motorovom priestore, relé R1, R6;

Injektory paliva;

Motor krokový minimálna rýchlosť;

Kontrolér motora;

Poistková skrinka a relé v motorovom priestore, relé R1, R6;

Elektromagnet kontrola vačkového hriadeľa;

Elektromagnet kontrola vačkového hriadeľa výstup;

Motor kontrola minimálnej rýchlosti;

Injektory paliva;

Elektroventil čistenie nádrže.
17 10 A Kontrolér motora;

Jednotka riadenia imobilizéra;

Senzor kyslíka pred katalyzátorom;

Sonda lambda za katalyzátorom;

Čistenie absorbátorov elektromagnet;

Senzor Hall / MRE na vačkovom hriadeli;

Senzor Hall / MRE na kľukovom hriadeli;

Kontrolér motora;

Senzor Hall / MRE na vačkovom hriadeli vstup;

Senzor Hall / MRE na vačkovom hriadeli ventily výstup;

Kontrolér imobilizéra;

Sonda lambda pred katalyzátorom;

Sonda lambda za katalyzátorom.
18 10 A Poistková skrinka a relé v motorovom priestore, relé R5
19 10 A Svetlomety ľavé
20 10 A Svetlomety pravé
21 30A Poistková skrinka a relé v motorovom priestore, poistky 13, 15, 20
R1 Relé čerpadla paliva
R2 Hlavné relé
R3 Relé svetiel stretávacích
R4 Relé svetiel diaľkových
R5 Relé klimatizácie
R6 Relé ventilátora
R7 Relé štartovania
R8 Relé ventilátora chladiča



Poistková skrinka v motorovom priestore.

Hyundai i10 (2007-2013) – schéma poistkovej skrinky - 6

Relé R1 – Relé svetiel na núdzové použitie
Relé R2 – Relé odomykania dverí
Relé R3 – Relé zamykania dverí
Relé R4 – Relé alarmového systému
Relé R5 – Relé akustického signálu

O Hyundai i10 (2007-2013)

Hyundai i10, vyrábaný v rokoch 2007 až 2013, je kompaktné mestské vozidlo, ktoré sa vyznačuje praktickosťou a úspornosťou. Tento model je obľúbený pre svoju spoľahlivosť a jednoduché ovládanie, čo ho robí ideálnym pre mestské prostredie. Hyundai i10 bol dostupný s rôznymi motorizáciami, vrátane benzínových motorov s objemom 1.1 a 1.2 litra, ktoré poskytujú dostatočný výkon pre každodenné jazdy. Interiér vozidla je navrhnutý tak, aby ponúkal pohodlie a dostatok priestoru pre cestujúcich aj batožinu, čo z neho robí praktickú voľbu pre jednotlivcov aj rodiny.

Schéma poistkovej skrinky Hyundai i10

Táto stránka zobrazuje schému poistkovej skrinky pre Hyundai i10, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto modeli sa poistková skrinka nachádza typicky pod palubnou doskou na strane vodiča a ďalšia môže byť v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je dôležité mať prehľad o jej konfigurácii a funkcii.

Post correlati:

  1. Hyundai Kona I (2017-2021) – poistková skrinka
  2. Hyundai i30 III PD (2016-2021) – poistková skrinka
  3. Hyundai i20 (2008-2014) – poistková skrinka
  4. Hyundai Nexo (2018-2019) – poistková skrinka
  5. Hyundai i20 III (2020-2021) – poistková skrinka
  6. Hyundai i10 III (2020-2021) – poistková skrinka
  7. Hyundai i40 (2011-2019) – poistková skrinka
  8. Hyundai Sonata 6 (YF) – poistková skrinka
Leggere  Hyundai Accent (i25) HC – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
