Hyundai i40 (2011-2019) – poistková skrinka

Peter Novák

Hyundai i40 – schéma poistkovej skrinky

Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Poistky zásuvky zapaľovača cigariet (zásuvka napájania) v Hyundai i40 sú poistky POWER OUTLET v kabíne.

Poistková skrinka v kabíne

Nachádza sa v dolnej časti palubnej dosky.

Poistková skrinka v kabíne

Popis

NAPÁJACÍ ZDROJ 2 Presa napájania konzoly;

Presa napájania vzadu.
NAPÁJACÍ ZADNÝ KAPOT Elektrické dvere
MODUL 1 Riadiaca jednotka kľúča;

BCM;

Audio systém;

Amplifikátor;

JBL AMP;

Rádio s audio prehrávačom a navigáciou;

DC-DC prevodník (audio systém/amplifikátor);

Osvetlenie konzoly;

Asistencia pri parkovaní;

Spínač vonkajšieho elektrického zrkadla.
MODUL 4 Relé a poistková skrinka m/o (relé 12);

Spínač brzdových svetiel;

Multifunkčný diagnostický konektor;

Aktívne sacie zariadenie;

Senzor upozornenia na palivový filter (D4FD).
MODUL 3 Riadiaca jednotka kľúča;

BCM;

Panoramatická strecha;

Senzor dažďa;

Modul riadenia CCS pre vodiča a pasažiera;

Poistková skrinka relé ICM (relé stierača svetlometov).
NAPÁJACÍ ZDROJ 1 Predná zásuvka napájania
P/SEDADLO PAS Manuálny spínač na strane pasažiera
HTD ZRKADLO Vonkajšie zrkadlo s elektrickým ovládaním;

ECM/R CM;

Riadiaca jednotka klimatizácie.
AMP Amplifikátor;

JBL AMP;

DC-DC prevodník (amplifikátor).
STIERAČ FRT Poistková skrinka relé ICM (relé senzora dažďa);

Multifunkčný spínač;

Poistka pod kapotou / poistková skrinka relé (relé 7);

Motor stierača čelného skla.
A / KLIM Relé motorového priestoru a poistková skrinka (relé 4);

EMS jednotka (relé ohrievača paliva);

Nafta jednotka (relé ohrievača PTC č. 2 / č. 3);

Riadiaca jednotka klimatizácie.
VYHRIEVANIE VOLANTU Vyhrievanie volantu
P / OKNO LH Relé ľavých dverí zdviháka okna;

Hlavný spínač vodiča a zdvihák okna pasažiera;

Modul okna zdviháka proti privretiu;

Modul okna zadného ľavého zdviháka;

Modul okna ľavého zadného zdviháka.
PDM 1 Relé odblokovania dverí;

Zamykanie dverí (sedan);

Zamykanie dverí napájania;

Zamykanie dverí (kombík);

Poistková skrinka relé ICM (blokovanie palivového filtra / relé odblokovania).
P/SEDADLO VOD Jednotka vodiča IMS;

Manuálny spínač na strane vodiča.
MODUL 2 BCM;

Modul imobilizéra;

Prevádzač (audio/amplifikátor);

Audio systém;

Elektrochromatické zrkadlo;

Modul asistencie udržania jazdného pruhu;

Modul riadenia klimatizácie;

Ľavý/pravý svetlomet;

Modul IMS vodiča;

Automatické ovládanie uhla svetlometov;

Príručná lampa;

Kontrola uhla svetlometov jednotka (ľavá/pravá);

Vyhrievanie zadného sedadla ľavého/pravého;

Modul monitorovania tlaku pneumatík;

Modul riadenia CCS vodič/pasažier;

Indikátor páky automatickej prevodovky;

Spínač konzoly;

Modul vyhrievania sedadla vodiča/pasažiera.
STIERAČ RR Relé zadného stierača;

Motor zadného stierača;

Multifunkčný spínač;

Modul zadnej roletky.
SPÍNAČ BRZDY Spínač brzdového svetla
P/OKNO RH Relé okna zdviháka pravých dverí;

Hlavný spínač vodiča / zdvihák okna pasažiera;

Modul okna zdviháka proti privretiu;

Modul okna zadného pravého zdviháka;

Modul okna pravého zadného zdviháka.
PDM 2 Jednotka elektronického ovládania kľúča;

Tlačidlo na štartovanie a zastavenie;

Modul imobilizéra.
MODULE 5 Externá rukoväť elektrického kľúča vodiča/cestujúceho;

Externé zrkadlo napájania vodiča/cestujúceho;

Aktívna aspirácia;

Spínač vyhrievania zadného sedadla vľavo/vpravo;

Automatický senzor svetla a fotobunka;

Spínač športového režimu;

Elektromagnet kľúča.
IG1 Poistková skrinka relé a poistiek m/o (poistka F27, F28, F29, F30, F31)
MODULE 6 Prístrojová doska;

Spínač vyhrievania predného sedadla vľavo/vpravo;

Modul adaptívneho osvetlenia vpredu;

Modul elektrickej parkovacej brzdy.
MDPS Jednotka riadenia EPS
DR LOCK Relé zámku / odomknutia dverí;

Poistková skrinka ICM (relé dvojitého zámku);

Aktuátor zámku dverí na strane cestujúceho / vodiča;

Aktuátor zámku zadných dverí vľavo / vpravo.
S/HEATER FRT Kontrolér CCS sedadla vodiča / cestujúceho;

Kontrolér vyhrievania sedadla vodiča / cestujúceho.
INTERIOR LAMP Lampa dverí vodiča/cestujúceho;

Lampa stropnej konzoly;

Príručná lampa;

Lampa na uvítanie;

Lampa v odkladacej schránke;

Lampa batožinového priestoru;

Lampa prístupu vodiča/cestujúceho;

Lampa batožinového priestoru;

Lampa zadná vľavo/vpravo;

Lampa na uvítanie vľavo/vpravo.
MULTIMEDIA Audio systém;

Rádio s audio prehrávačom a navigáciou;

Prevodník (audio systém).
A/BAG Jednotka riadenia SRS
CURTAIN Modul zadnej záclony
MEMORY 1 Sada ukazovateľov;

Modul monitorovania tlaku v pneumatikách;

Modul zadnej záclony;

Senzor náklonu;

Modul riadenia klimatizácie;

BCM;

Ultrazvukový senzor na ochranu proti neoprávnenému prístupu do kabíny;

Modul sirény IMS vodiča;

Spínač elektrického externého zrkadla.
A/BAG IND Prístrojový panel
PDM 3 Jednotka elektronického ovládania kľúča
S/HEATER RR Vyhrievanie zadných sedadiel (vľavo/vpravo)
MEMORY 2 Rádiový prijímač
PDM 1 Jednotka elektronického ovládania kľúča
START Bez tlačidla na štartovanie:

Relé motorového priestoru a poistková skrinka (relé 8);

Spínač zapaľovania;

Spínač rozsahu automatickej prevodovky;

So spínačom na štartovanie:

ECM / PCM;

Spínač rozsahu automatickej prevodovky.
SUNROOF Panoramatická strecha



Motorový priestor

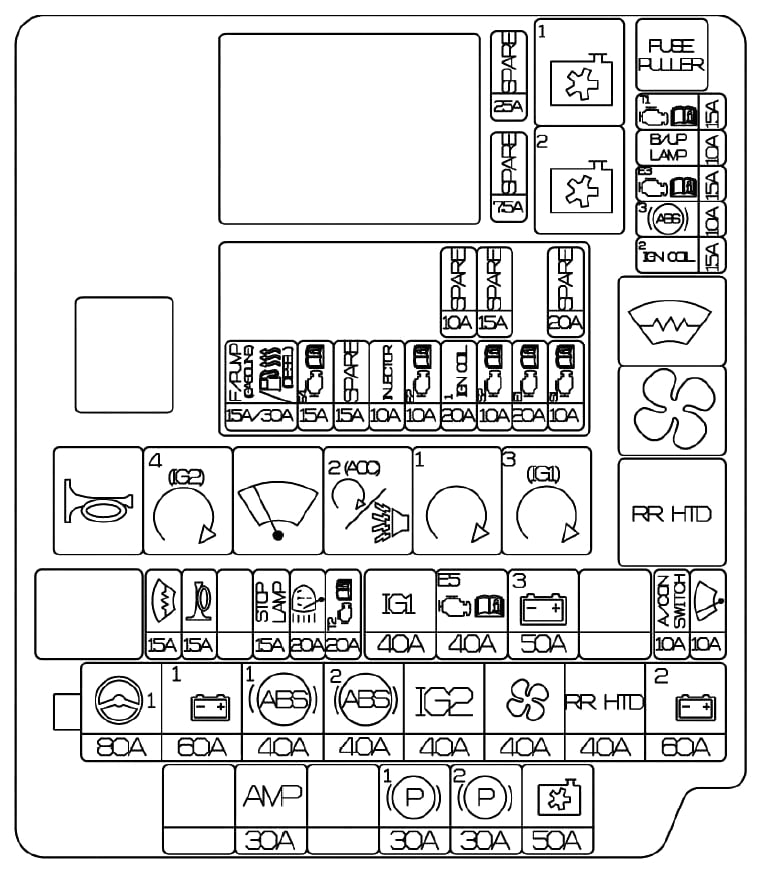

Poistková skrinka

Nachádza sa na ľavej strane motorového priestoru

Poistková skrinka

Stretnutie

MDPS Jednotka riadenia EPS
B+ 1 Poistková skrinka l / P (IPS 0 (4CH), IPS 1 (4CH), IPS 2 (2CH);

Poistka F13 / F14 / F19 / F20 / F21 / F26 / F36).
ABS 1 Kontrolér ESP;

Multifunkčný diagnostický konektor.
ABS 2 Kontrolér ESP;

Multifunkčný diagnostický konektor.
IG 2 Relé 9 (relé štartovania);

Spínač zapaľovania (bez tlačidla štartovania);

Relé 6 (relé MRP 4 (ZAZH.2), s tlačidlom štartovania).
BLOWER Relé 4 (relé ventilátora)
RR HTD Relé 11 (relé odvlhčovača zadného okna)
B+ 2 Poistková skrinka l / P (IPS 3 (4CH), IPS 4 (4CH);

Poistka F2 / F7 / F9 / F15).
AMP Zosilňovač, prevodník (zosilňovač)
EPB 1 Modul elektrickej parkovacej brzdy
EPB 2 Modul elektrickej parkovacej brzdy
C/FAN Relé 1 (relé chladiaceho ventilátora (nízke);

Relé 2 (relé chladiaceho ventilátora (vysoké).
FRONT Poistková skrinka relé ICM (relé odmrazovania)
DEICER Relé 5 (relé klaksónu);

Poistková skrinka relé ICM (relé odmrazovania).
HORN Relé 12 (americké relé);

Relé brzdového svetla.
STOP LAMP Poistková skrinka relé ICM (relé stierača svetlometov)

Poistková skrinka

Hyundai i40 s motorom Diesel (na pravej strane motorového priestoru). Zodpovedný za fungovanie motora:

  • GLOW – sviečky;
  • RTS – dodatočný ohrievač.

Poistková skrinka
