Smart Fortwo 451 (2007-2015) – poistková skrinka
Smart Fortwo 451 (2007-2015) – schéma poistkovej skrinky
Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Poistka zapaľovača cigariet (zásuvka napájania) v Smart Fortwo 451 (2007-2015) je poistka 21 v poistkovej skrinke na prístrojovej doske.
Prístrojová doska
Poistková skrinka sa nachádza na strane vodiča pod prístrojovou doskou.

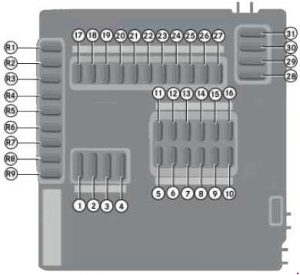

Predná časť
| Číslo |
Popis |
Amperáž [A] |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Motore 132.9, 660.9:
Motorček štartéra; Motore 780.009: Čerpadlo podtlaku pre brzdu. |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Motor stieračov | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Riadiaca jednotka funkcie komfortu elektrického okna | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Motor ventilátora | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Predný ľavý svetlomet predný pravý svetlomet |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Pravý zadný svetlomet;
Pravý svetlomet polohy; Ľavý svetlomet evidenčného čísla; Pravý svetlomet evidenčného čísla. |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Ľavý zadný svetlomet;
Ľavý svetlomet polohy. |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Motore 132,9: Sekundárne čerpadlo vstrekovania vzduchu; Relé Me-SFI [ME]; Elektronický spínač riadiaceho modulu páky; Automatické manuálne ovládanie prevodovky; Cylinder 1 cievka zapaľovania; Cylinder 2 cievka zapaľovania; Cylinder 3 cievka zapaľovania; motore 660,9: Riadiaca jednotka CDI; Elektronický spínač riadiaceho modulu páky jednotky; Manuálne automatizované riadenie prevodovky; Motore 780.009: Vysokonapäťový ohrievač/ |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Motore 132.9:
Senzor O2 za senzorom CAT; O2 pred CAT; Regulovateľný elektromagnet rozvodu vačkového hriadeľa; Externý uzatvárací ventil vzduchu; Uzatvárací ventil nádrže s aktívnym uhlím; Prepínací ventil EGR (s motorom 132.910); Ventil na odvodnenie nádrže; Ventil regulátora tlaku (pre motor 132.930); Motore 780.009: Elektrický motor a vysokonapäťový ventilátor nabíjačky; Motore 660.9: Riadiaca jednotka CDI. |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Motore 132.9:
Senzor O2 pred CAT; Prepínací ventil sekundárneho čerpadla vstrekovania vzduchu; Cylinder 1 ventil vstrekovania paliva; Cylinder 2 ventil vstrekovania paliva; Cylinder 3 ventil vstrekovania paliva; Motore 780.009: Elektrický motor a čerpadlo chladiacej kvapaliny vysokého napätia; Čerpadlo chladiacej kvapaliny systému chladenia batérie; Motore 660,9: Senzor prúdenia vzduchu teplého s teplým filmom; Senzor O2 pred riadiacou jednotkou CAT CDI; Prepínací ventil stupňa výstupu odporu EGR. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Riadiaca jednotka ESP | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Súprava ukazovateľov, doplnkové prístroje;
Microwave senzor; Senzor dažďa/senzor svetla; Siréna alarmu so senzorom náklonu; Smerovky vľavo, Relé brzdových svetiel; Smerovky vpravo, relé brzdových svetiel; Relé ohrievača zrkadiel; Automatický kontrolér manuálnej prevodovky TPM [RDK]; Kombinovaný kontrolér; Spínač na palubnej doske; Konvertor dátového pripojenia; Kontrolér motorčeka štartéra-alternátora; Prijímač diaľkového ovládania rádio STH (motor 780.009); Relé zadných hmlových svetiel. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Rezervná poistka | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Kompressor chladiaceho média
Motor ventilátora vzduchu pre preplňovanie |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Inteligentné rádio 9;
Inteligentné rádio 10; Predný vnútorný svetlomet; Relé mäkkého strešného plášťa; Relé OTW. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Motore 132.9:
Čerpadlo paliva so senzorom úrovne paliva ME-SFI [ME]; Motore 660.9: Čerpadlo paliva so senzorom úrovne paliva; Riadiaca jednotka CDI; Motore 780.009: Relé motora ventilátora 1. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Motor stierača zadného dverí | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Skupina prístrojov senzor náklonu pre
bočné a pozdĺžne zrýchlenie; Senzor obsadenosti sedadla; Automatická jednotka deaktivácie airbagu (sedačka pre deti); ESP; Riadiaca jednotka asistencie riadenia; Bezpečnostné pásy. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Motore 132.9:
ME-SFI [ME] Riadiaca jednotka; Manuálna automatizovaná jednotka riadenia prevodovky; Konvertor dátového pripojenia; Riadiaca jednotka TPM [RDK]; Riadiaca jednotka motorčeka štartéra a alternátora; Motore 780.009: Konvertor dátového pripojenia; Motore 660.9: Riadiaca jednotka CDI; Manuálna automatizovaná jednotka riadenia prevodovky; Konvertor dátového pripojenia. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Inteligentné rádio 9;
Inteligentné rádio 10; Kontrolér ohrievača/klimatizácie; Kontrolér ohrievača predného sedadla (SIH); Spínač pravého stierača; Spínač nastavenia vonkajšieho zrkadla; Vonkajšie zrkadlá nastaviteľné elektricky a vyhrievané. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Interný konektor |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Svetlomet s nízkym svetlom ľavý | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Svetlomet s nízkym svetlom pravý | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Motor 132.9:
Jednotka elektronickej kontroly modulu páky prevodovky; Motor 132.9, 660.9, 780.009: Relé zadných hmlových svetiel; Spínač brzdových svetiel. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Svetlomet s diaľkovým svetlom pravý | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Svetlomet s diaľkovým svetlom ľavý | 7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Motor 132,9:
jednotka ME-SFI [ME]. |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Vyhrievané zadné sklo | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Relé otvorenia mäkkého strešného plášťa;
Relé zatvorenia mäkkého strešného plášťa. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Motor 132.9, 660.9:
Automatizovaná manuálna jednotka riadenia prevodovky; Motor 780.009: Baterka s vysokým napätím a motor vnútorného ventilátora. |
40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Klakson;
Pravé dvere Motor CL; Ľavé predné dvere Centrálne zamykanie; Zadné dvere Motor CL [ZV]; Uzáver nádrže Motor CL [ZV]; Spínač klaksonu. |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Motor 132,9, 660,9:
Relé vyhrievača zrkadla. |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Motor 132.9:
Spínač brzdových svetiel. |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Prázdne | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Motor 780.009:
Relé vyhrievača zrkadla. |
7,5- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Motor 780.009:
Jednotka vysokonapäťovej kontroly nabíjačky; Externá kontrolná jednotka pre komunikáciu s konektorom. |
7.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Motor 780.009:
jednotka kontroly elektrického vozidla EVCM |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor 132.9, 660.9:
Relé cúvacieho svetla; Relé brzdového svetla. |
10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | od 2.9.10; motor 132,9:
Predné vnútorné svetlo; Motor 660,9: Predné vnútorné svetlo. |
– | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor 780.009:
Jednotka riadenia elektrického motora EDCM |
10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | od 2.9.10; Motor 132,9:
Zosilňovač audio systému; Motor 660,9: Zosilňovač audio systému. |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor 780.009:
Jednotka riadenia vysokonapäťového rozdeľovača PDU |
7.5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Motor 132.9, 660.9:
Jednotka riadenia vyhrievača predného sedadla (SIH) |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor 780.009:
Regulátor čerpadla podtlaku pre asistenciu brzdenia. |
25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

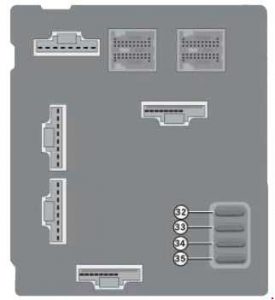

Retro
| Nr |
Popis |
Amperáže [A] |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Prázdny | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Spínač zapnutia/motorček štartovania | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Riadiaca jednotka ESP | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Riadiaca jednotka asistencie riadenia | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

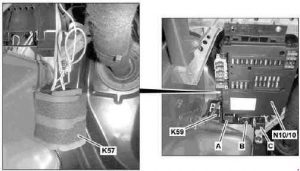

Relé
| Č. br |
Relé |
| A | Indikátory smeru vľavo/relé svetiel stop
Podporné relé pre vykurovanie batérie vysokého napätia (iba vozidlá ECE). |
| B | Indikátory smeru vpravo/relé svetiel stop;
Relé motora ventilátora chladiča (iba vozidlá ECE); Relé čerpadla paliva. |
| C | Relé vykurovania zrkadla;
Relé zadného svetla proti hmle. |
| K57 | Podporné relé pre vykurovanie
batérie vysokého napätia. |
| K59 | Relé motora ventilátora chladiča |

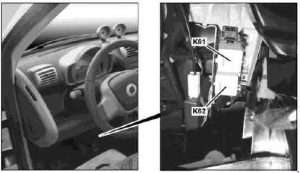

| Číslo |
Relé |
| K61 | Relé motora ventilátora 1 |
| K62 | Relé motora ventilátora 2 |

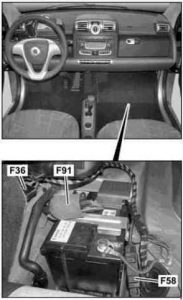

| Číslo |
Popis |
Amperáž [A] |
| F36 | Motor 132.9:
Čerpadlo sekundárneho vstrekovania vzduchu |
50 |
| F58 | Motor 780.009:
Riadiaca jednotka elektrického motora EDCM |
60 |
| Motor 132.9:
Alternátor motorčeka na štartovanie |
200 | |
| F91 | Riadiaca jednotka SAM | 100 |
O Smart Fortwo 451 (2007-2015)
Smart Fortwo 451, vyrábaný v rokoch 2007 až 2015, je kompaktný mestský automobil navrhnutý pre efektívne využitie v mestskom prostredí. Tento model je známy svojou malou veľkosťou, ktorá umožňuje jednoduché parkovanie a manévrovanie v úzkych uličkách. Smart Fortwo 451 bol dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, čo poskytovalo vodičom možnosť vybrať si podľa svojich preferencií a potrieb. Vďaka svojej unikátnej konštrukcii a modernému dizajnu sa tento model stal obľúbeným medzi mestskými vodičmi, ktorí hľadajú praktické a úsporné vozidlo.
Schéma poistkovej skrinky Smart Fortwo 451
Táto stránka zobrazuje schému poistkovej skrinky pre Smart Fortwo 451, ktorá je kľúčová pre identifikáciu a údržbu elektrických komponentov vozidla. V tomto modeli sa poistková skrinka zvyčajne nachádza v priestore pod prístrojovou doskou alebo v oblasti kufra. Schémy na tejto stránke detailne ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je nevyhnutná pre bezpečnú prevádzku vozidla, a preto je dôležité pravidelne kontrolovať jej stav a funkčnosť.
