Smart City Coupe (1998-2007) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Smart City Coupé (1998–2007), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Smart City Coupe (1998-2002) – schéma poistkovej skrinky
Rok výroby: 1998, 1999, 2000, 2001, 2002.
Poistka zapaľovača cigariet (zásuvka napájania) v Smart City Coupe (1998-2002) je poistka 12 v poistkovej skrinke na prístrojovej doske.
Poistková skrinka – poloha
- Pod prístrojovou doskou
- Pod rohožou, pod ľavým sedadlom

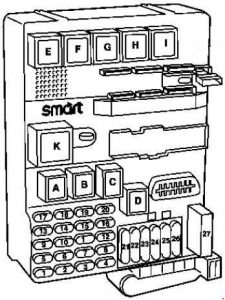

Poistková skrinka pod prístrojovou doskou
| Nr | Popis | [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Svetlomet pravý a zadný, osvetlenie prístrojov, lampa evidenčného čísla | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Svetlomet ľavý a zadná lampa | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Svetlomet predný hmlový | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Svetlomet zadný hmlový | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Svetlomet stretávací ľavý s nastavením uhla svetlometov | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Svetlomet stretávací pravý s nastavením uhla svetlometov | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Svetlomet diaľkový ľavý, smerovka diaľkových svetiel | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Svetlomet diaľkový pravý | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Motor 160 od 16.11.99: Zapaľovacia cievka, motor na štartovanie | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor 660 od 16.11.99: Motor na štartovanie | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | od 16.11.99: Smerovky , brzdové svetlá | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Rádio, navigačný systém, CD meniče, prístrojová doska, tachometer, rezerva lampa, automatické rozpoznanie detskej sedačky, diagnostická zásuvka, spínač vykurovania PTC (motor 660) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Zásuvka 12 V. | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Zadná vnútorná lampa, diagnostická zásuvka | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Rádio, navigačný systém, CD meniče | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Moduly riadenia: prístrojová doska, ZEE, centrálne zamykanie, alarm auta, diaľkové odomykanie batožinového priestoru, predná vnútorná lampa | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Centrálne zamykanie, bezpečnostná konzola, hodiny, klaksón, diaľkové odomykanie batožinového priestoru, vnútorné osvetlenie | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Motor stierača ZADNÉHO | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kabriolet: Vyhrievané sedadlá | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Vyhrievané sedadlá Kabriolet: motor mäkkej strechy |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Kabriolet: motor mäkkej strechy | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Posuvná sklenená strecha | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Motor 160: Modul riadenia motora | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Vyhrievanie zadného okna, ventilátor motora | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | od 16.11.99: Systém prevodovky, schéma relé obvodu 30 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| až do 15.11.99: Smerovky , brzdové svetlá | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Ventilátor kúrenia | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Elektrické okná vľavo a vpravo | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Predný stierač, čerpadlo ostrekovača, zadný stierač | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Moduly riadenia: ABS, airbag, ZEE | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | ABS | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | Relé hmlových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | až do 15.11.99: Relé otvárania CL od 16.11.99: Relé diaľkového otvárania batožinového priestoru |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | až do 15.11.99: Relé zatvárania CL od 16.11.99: Relé prerušovaného chodu zadného stierača |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | až do 15.11.99: Relé diaľkového otvárania batožinového priestoru od 16.11.99: Ventilátor kúrenia, elektrické okno a relé preťaženia |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | Relé vyhrievaného zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | Relé ventilátora motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | Relé smeroviek vľavo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I | Relé smeroviek vpravo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K | až do 15.11.99: Ventilátor kúrenia, elektrické okno a relé preťaženia od 16.11.99: Relé prerušovaného chodu predného stierača |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | Relé svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | Relé svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistkovej skrinky pod rohožou, pod ľavým sedadlom
| Nr | Popis | [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S1 | Chladič vzduchu pre preplňovanie, magnetická spojka kompresora chladiva | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S2 | Čerpadlo paliva | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S3 | Motor 160: Vstrekovače, MEG Motor 660: Vstrekovače, elektrické prerušenie, tlaková ventil |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S4 | Motor 160: Ventil pre odvod vzduchu nádrže, senzor kyslíka Motor 660: Kontrola času predohrevu |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P. | Elektrické relé čerpadla paliva |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q | Automatické relé manuálnej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R | Hlavné relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S | Relé ventilátora chladiča vzduchu pre preplňovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| T | Relé štartovacieho motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| U | Magnetické relé spojky kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Smart City Coupe (2002-2007) – schéma poistkovej skrinky
Rok výroby: 2002, 2003, 2004, 2005, 2006, 2007.
Poistka zapaľovača cigariet (zásuvka napájania) v Smart City Coupe (2002-2007) je poistka 12 v poistkovej skrinke.

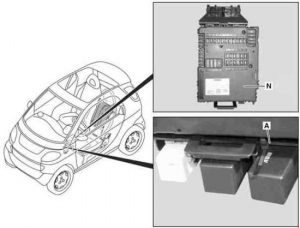

Poistková skrinka – poloha
N – Poistková skrinka
A – Relé

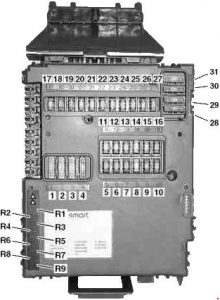

Poistková skrinka
| Nr | Popis | [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Motor štartovania | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Stierač čelného skla, čerpadlo ostrekovača | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Ohrievač ventilátora Vyhrievané sedadlá, len s vyhrievanými sedadlami |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Elektrické okno ľavé / pravé | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Predné svetlomety, diaľkové, predné hmlové svetlo, zadné svetlo, svetlo cúvania | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Pravý / zadný svetlomet, osvetlenie evidenčného čísla Svetlo obrysu pravé, len pre Kanadu |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Ľavý svetlomet / zadné parkovacie svetlo Obrysové svetlo ľavé, len pre Kanadu |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Hlavné relé motora, obvod 87/3 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Hlavné relé motora, obvod 87/2 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Hlavné relé motora, obvod 87/1 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Sada ukazovateľov, bezpečnostná konzola, konektor dátového rozhrania Klaksón, len s športovým koženým volantom so systémom spínačov na volante | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Rádio CD, vnútorné osvetlenie | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Predné hmlové svetlo | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Riadiaca jednotka ESP | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Motor ventilátora vzduch preplňovania Kompresor klimatizácie, len so systémom klimatizácie Plus |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Elektrické čerpadlo paliva | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Stierač zadného okna (fortwo coupe) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Riadiaca jednotka ESP, riadiaca jednotka bezpečnostných systémov | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Nastavenie vonkajších zrkadiel, len s elektricky nastaviteľnými a vyhrievanými zrkadlami | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Rádio, súprava ukazovateľov, tachometer, konektor dátového rozhrania, CD menič s cúvacím svetlom | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Interný konektor Zapaľovač cigariet, len s fajčiarskou sadou |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Pravý stretávací svetlomet | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Ľavý stretávací svetlomet | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Pravý diaľkový svetlomet | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Ľavý diaľkový svetlomet, kontrolka diaľkových svetlometov | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Brzdové svetlá | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Riadiaca jednotka elektroniky motora MEG, riadiaca jednotka motora EDG | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Vyhrievanie zadného okna (fortwo coupe), motor ventilátora chladenia | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Mäkká strecha (fortwo cabrio)
Elektrycká posuvná sklenená strecha (od modelového roka 2005) |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Riadiaca jednotka elektroniky modulu prevodovky | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Klakson, centrálne zamykanie, diaľkové otváranie batožinového priestoru | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Elektrycká posuvná sklenená strecha (do modelového roka 2004) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Multifunkčná riadiaca jednotka, len pre Kanadu | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | prázdne | − | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | prázdne | − | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Multifunkčná riadiaca jednotka, len pre Kanadu | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | prázdne | − | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | prázdne | − | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Mäkká strecha (fortwo cabrio) | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Vyhrievané sedadlá | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

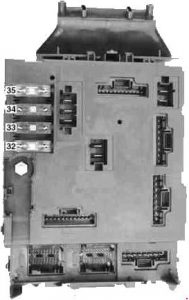

Poistková skrinka (zadná)
| Nr | Popis | [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Čerpadlo sekundárneho vstrekovania vzduchu (kontrola emisií) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Kľúč na štartovanie | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Riadiaca jednotka ESP (N47-5) | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Riadiaca jednotka asistencie riadenia (N68) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relé
| Nr | Relé |
| A | Relé hmlových svetiel |
| B | Kontrolér vyhrievaného sedadla naľavo |
| C | Kontrolér vyhrievaného sedadla napravo |
O Smart City Coupe (1998-2007)
Smart City Coupe, vyrábaný v rokoch 1998 až 2007, je kompaktné mestské vozidlo, ktoré sa vyznačuje svojou malou veľkosťou a obratnosťou, ideálne pre mestské prostredie. Tento model je známy svojím unikátnym dizajnom a efektívnym využitím priestoru. Smart City Coupe bol vybavený rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré ponúkali dostatočný výkon pre mestskú jazdu. Vozidlo je navrhnuté tak, aby poskytovalo maximálnu úsporu paliva a jednoduché parkovanie, čo z neho robí obľúbenú voľbu pre mestských vodičov.
Schéma poistkovej skrinky Smart City Coupe
Táto stránka zobrazuje schému poistkovej skrinky pre Smart City Coupe, ktorá je kľúčová pre pochopenie elektrického systému vozidla. V tomto modeli sa poistková skrinka zvyčajne nachádza v priestore pod prístrojovou doskou alebo v motorovom priestore. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je navrhnutá tak, aby poskytovala jednoduchý prístup a ochranu pre všetky dôležité elektrické obvody vo vozidle.
