Smart Fortwo A453, C453, W453 (2014-2018) – poistková skrinka
Smart Fortwo A453, C453, W453 (2014-2018) – schéma poistky
Rok výroby: 2014, 2015, 2016, 2017, 2018.
Poistka zapaľovača cigariet (zásuvka napájania) v Smart Fortwo A453, C453, W453 (2014-2018) je poistka 12 v poistkovej skrinke.
Modul poistiek a relé vo vnútri vozidla
| Č. | Popis | [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Elektrické pripojenie batožinového priestoru | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Riadiaca jednotka SAM na strane vodiča | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Riadiaca jednotka SAM na strane vodiča | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Riadiaca jednotka SAM na strane vodiča | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Centrálny riadiaci modul SAM Rádio Rádio cez konektor pre svorku 15 R. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Klakson | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Senzor batérie a riadiaca jednotka SAM na strane vodiča | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Zapaľovač cigariet vpredu s osvetlením popolníka | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Automatická prevodovka chránená konektorom pre obvod 30 Diagnostický konektor Týka sa elektrického vozidla: Obvod s poistkou 30KonektorDiagnostický konektor |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Napájanie konektora 30 s poistkou | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Elektronika motora chránená konektorom pre obvod 30 Týka sa elektrického vozidla: Napájanie pre konektor s poistkou obvodu 30 |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Ochrana napájania cez konektor pre obvod 30 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Spínač svetiel stop | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Spínač nastavenia vonkajšieho zrkadla | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Bobina transpondéra Elektronická riadiaca jednotka programu stability a spínač svetiel stop Chránené konektorom pre obvod 30 |
3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Osvetľovacie funkcie chránené konektorom pre obvod 30 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Senzor uhla otáčania volantu Automatická prevodovka s dvojitou spojkou |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Centrálny riadiaci modul SAM | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Centrálny riadiaci modul SAM | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Centrálny riadiaci modul SAM | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Centrálny riadiaci modul SAM | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Riadiaca jednotka SAM na strane vodiča | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Riadiaca jednotka SAM na strane vodiča | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Kombinovaný spínač Sirenka na varovanie Napájanie obvodu poistky 30 Konektor (týka sa elektrických vozidiel) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Sada smeroviek a doplnkových prístrojov | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Riadiaca jednotka systému dodatočného udržiavania | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Kombinovaný spínač | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Elektrická riadiaca jednotka pre posilňovač riadenia | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | Centrálny riadiaci modul SAM | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | Riadiaca jednotka SAM na strane vodiča | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | Elektromagnetický spínač napájania klimatizácie | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | Štartovanie cez relé štartovania | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Týka sa elektrických vozidiel: motor ventilátora | 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/1 | Týka sa elektrického vozidla: Napájanie konektora 30 elektrického vozidla | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2 | Týka sa elektrických vozidiel: Riadiaca jednotka čerpadla vákuum pre posilňovač bŕzd. Jednotka riadenia výkonovej elektroniky |
– | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/3 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/4 | Riadiaca jednotka zosilňovača audio systému | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/5 | Riadiaca jednotka dvojspojkovej prevodovky Týka sa elektrických vozidiel: Riadiaca jednotka elektrického pohonu |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/6 | Motor predného okna na ľavej strane a motor predného okna na pravej strane | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/7 | Elektricky nastaviteľné a vyhrievané vonkajšie zrkadlo na ľavej strane a elektricky nastaviteľné a vyhrievané vonkajšie zrkadlo na pravej strane | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/8 | Týka sa elektrických vozidiel: Regulátor vyhrievania predného sedadla pasažiera. Regulátor vyhrievania sedadla vodiča |
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/9 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/10 | Týka sa elektrických vozidiel: Relé vyhrievania volantu | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2/1 | Napájanie mäkkého strešného plášťa | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2/2 | Napájanie mäkkého strešného plášťa | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2/3 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2/4 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K1 | Relé vyhrievaného zadného skla / vonkajšie zrkadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K2 | Relé predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K3 | Relé posuvnej strechy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K4 | Relé predných svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K5 | Relé štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K6 | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K. | Týka sa elektrických vozidiel: Relé vyhrievania volantu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

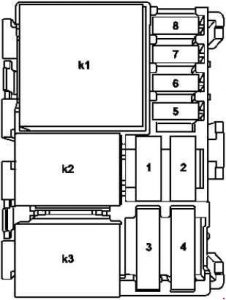

Modul poistiek a relé motora s vnútorným spaľovaním (F1)
| Nr | Popis | [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Modul relé motora so spaľovacím motorom Týka sa elektrických vozidiel: Rezerva |
Dióda | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Platné v USA: dodávka relé čerpadla vákuum | Dióda | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Týka sa elektrických vozidiel: Senzor rozpoznania režimu prevodu Riadiaca jednotka elektrického trakcie |
15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Čerpadlo paliva so senzorom úrovne naplnenia a senzorom teploty | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Týka sa elektrických vozidiel: Relé ventilátora motora elektrického vozidla | 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Napájanie konektora 30 s poistkou | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Týka sa elektrických vozidiel: relé čerpadiel chladiacej kvapaliny systému chladenia batérie | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Dodávka konektorov pre obvod 87 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Týka sa elektrických vozidiel: čerpadlo chladiacej kvapaliny systému chladenia batérie | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Relé kompresora chladiacej kvapaliny | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Týka sa elektrických vozidiel: Jednotka riadenia systému správy batérií Jednotka riadenia elektrického pohonu |
5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Ventilátor Relé ventilátora |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Týka sa elektrického vozidla: Napájanie konektora napájania jednotky riadenia výkonovej elektroniky | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Jednotka riadenia dvojspojkovej prevodovky | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Platné pre elektrické vozidlo: konektor napájania pre obvod 87 | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K1 | Funkčný obvod motora 87 Relé |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K2 | Relé ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K3 | Cievky zapaľovania / relé štartovania čerpadla paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K4 | Týka sa elektrických vozidiel: relé čerpadiel chladiva systému chladenia batérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistka svorky batérie (F108)
| Nr | Popis | [A] |
| F1 | Poistka elektrická 3A (F108f3A) a poistka elektrická 3B (F108f3B) Týka sa vozidla elektrického: Modul poistky a relé napájania (F1) Riadiaca jednotka meniča DC / DC |
200 |
| F2A | Poistka vnútorná a napájanie modulu relé (F2) Chránené konektorom pre obvod 30 Konektor pre obvod 30 |
70 |
| F2B | Riadiaca jednotka elektrická pre posilňovač riadenia | 60 |
| F3A | Poistka vnútorná a napájanie modulu relé (F2) Zapaľovanie Chránené konektorom pre obvod 30 Konektor pre obvod 30 |
70 |
| F3B | Riadiaca jednotka elektronická programu stability | 50 |
Poistka napájania a modul relé
| Č. | Popis | [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Vyhrievané zadné sklo nad relé vyhrievaného zadného skla / vonkajšie zrkadlá | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Regulátor vyhrievania predného sedadla pasažiera Regulátor vyhrievania sedadla vodiča Týka sa elektrického vozidla: Regulátor čerpadla podtlaku pre posilňovač bŕzd |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Napájanie riadiacej jednotky Programu elektronickej stability | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Týka sa elektrických vozidiel: elektrická poistka rezervy 1 a elektrická poistka 2 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé posuvnej strechy | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Napájanie modulu poistky a relé motora s vnútorným spaľovaním | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Riadiaca jednotka dvojspojkovej prevodovky Chránená konektorom pre obvod 30 |
50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Týka sa elektrických vozidiel: Interná poistka vozidla a napájanie modulu relé | 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Motor ventilátor Relé ventilátora |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektromagnetický spínač ventilátora Chladenie motora s vnútorným spaľovaním ICE |
30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Platné v USA: Sekundárne čerpadlo vstrekovania vzduchu Týka sa elektrických vozidiel: Vyhrievač batérie s vysokým napätím Relé vyhrievača batérie s vysokým napätím |
60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K1 | Relé ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Smart Fortwo A453, C453, W453 (2014-2018)
Model Smart Fortwo A453, C453, W453, vyrábaný v rokoch 2014 až 2018, je známy svojou kompaktnou veľkosťou a mestskou prispôsobivosťou. Tento dvojmiestny automobil ponúka moderný dizajn a efektívne využitie priestoru, čo ho robí ideálnym pre mestské prostredie. Smart Fortwo je vybavený rôznymi motorizáciami, vrátane benzínových motorov s objemom 1,0 litra a 0,9 litra s turbom, ktoré poskytujú dostatočný výkon pre každodenné jazdy. Vozidlo je tiež známe svojou manévrovateľnosťou a nízkou spotrebou paliva, čo prispieva k jeho popularite medzi mestskými vodičmi.
Schéma poistkovej skrinky Smart Fortwo A453, C453, W453
Táto stránka zobrazuje schému poistkovej skrinky pre modely Smart Fortwo A453, C453, W453. Poistková skrinka sa v týchto vozidlách zvyčajne nachádza v priestore pod prístrojovou doskou alebo v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a správne fungovanie elektrických systémov vo vozidle.
