Ford Puma (1997-2022) – poistková skrinka

Ford Puma (1997-2002) – schéma poistky

Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002.

Poistka zapaľovača cigariet (zásuvka napájania) v Ford Puma (1997-2002) je poistka 1 v poistkovej skrinke v kabíne.

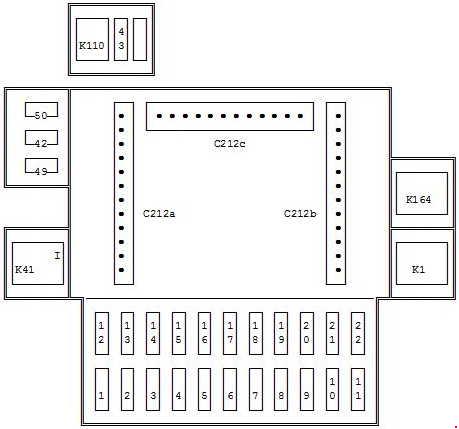

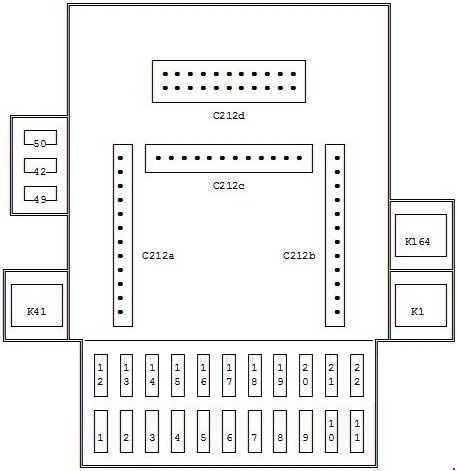

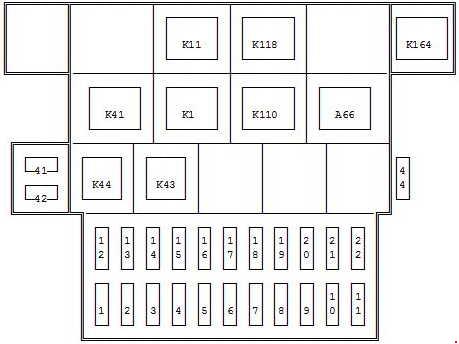

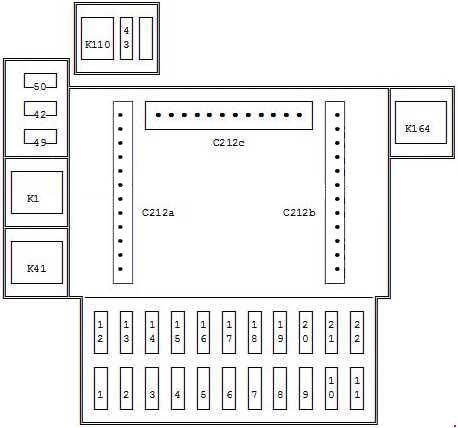

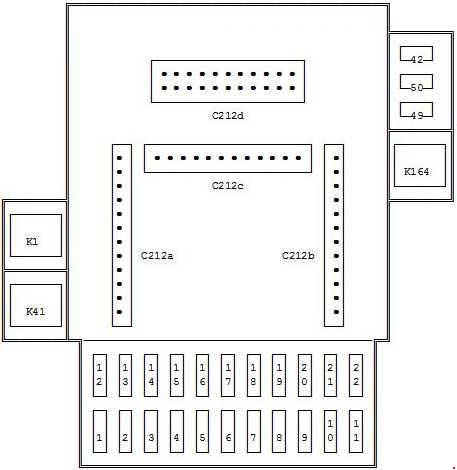

Poistková skrinka kabíny

do 09.1999

09.1999 – 09.2000 (s dvojitým zamykaním)

09.1999 – 09.2000 (bez dvojitého zamykania)

po 09.2000 (s centrálnym zamykaním)

po 09/2000 (bez centrálneho zamykania)

Č.	Amperáž [A]	Popis
1	15	Zapaľovač cigariet
2	7,5	po 09.1999: Vnútorné osvetlenie; Hodiny.
	10	až do 07.1999: Rádio; Vnútorné osvetlenie.
3	10	po 09.1999: GEM
4	20	Ohrievanie zadného okna
5	15	Varovanie nebezpečenstva; Klakson
6	7,5	Ľavá smerovka; instr. Bel (po 07.1999).
7	7,5	Pravá smerovka; Osvetlenie evidenčného čísla (po 07.1999).
8	15	Centrálne zamykanie; Nastavenie zrkadla.
9	15	Nastavenie sedadla
10	–	–
11	30	Elektrické okná
12	20	Motor stierača
13	15	Ohrievanie; Brzdové svetlo; Svetlo cúvania (po 07.1999).
14	10	Airbag
15	20	po 09.1999: Ohrievanie zrkadiel. až do 07.1999: Deň svetlá.
16	30	Motor ventilátora kúrenia
17	15	Smerovky
18	15	Elektronická kontrola motora

19	7,5	po 09.1999: Terminál 75
	10	do 07.1999: Terminál 75
20	20	do 07.1999: Vyhrievanie zrkadiel
21	25	do 07.1999: Bočné svetlá
22	10	po 09.1999: Rádio (po 07.2000); Diagnostický konektor.
42	15	po 09.1999: GEM
	10	do 07.1999: Zadné hmlové svetlo
43	10	po 09.1999: Otváranie zadného veka
44	20	do 07.1999: Centrálne zamykanie
49	20	po 09.1999: Deň svetlá
50	25	po 09.1999: Bočné svetlá
Relé
K1	Vyhrievanie zadného okna
K11	do 07.1999: Motor stierača
K41	Zapaľovanie
K43	do 07.1999: Smerovka vľavo
K44	do 07.1999: Smerovka vpravo
K110	Otváranie zadného veka
K118	do 07.1999: Vnútorné osvetlenie
K164	po 09.1999: Motor stierača; do 07.1999: Čistiaci systém svetlometov.
A66	Akustický signál svetelného upozornenia

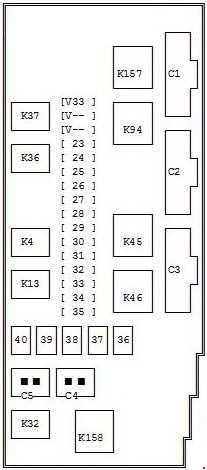

Schéma poistiek motorového priestoru (do 07.2000)

Číslo	Amperáž [A]	Popis
23	10	Predné svetlá naľavo
24	10	Predné svetlá napravo
25	10	Diaľkové svetlá naľavo
26	10	Diaľkové svetlá napravo
27	10	Senzor HEGO
28	15	Elektronická kontrola motora
29	20	Svetlá cúvania; Klimatizácia.
30	3	ABS
31	30	ABS
32	3	PCM pamäť
33	30	ABS
34	30	Nastavenie oktánu
35	10	Čerpadlo paliva
36	60	Motor na štartovanie; Ventilátor chladenia motora.
37	40	Zosilňovač; Systém čistenia svetlometov.

38

60

Relé na štartovanie

39

60

Hlavný zdroj napájania elektrického systému vozidla elektrického systému vozidla

40

60

Schéma poistiek v kabíne; Spínač na štartovanie

Relé

K4

Relé na udržanie výkonu

K94

Motorček na štartovanie

K32

Klimatizácia

K36

Svetlá na denné svietenie

K37

Diaľkové svetlá

K45

Ventilátor chladenia motora

K46

Ventilátor chladenia motora (vysoká rýchlosť)

K157

Pomocné relé

K158

Klimatizácia

Dióda

V33

Relé na udržanie výkonu

Schéma poistiek motorového priestoru (po 07.2000)

Číslo	Amperáže [A]	Popis
23	10	Predné svetlá naľavo
24	30	ABS
25	10	Predné svetlá napravo
26	10	ABS
27	10	Diaľkové svetlá naľavo
28	3	ABS
29	10	Diaľkové svetlá napravo
30	15	Elektronická kontrola motora
31	10	Čerpadlo paliva
32	20	Klimatizácia
33	3	PCM pamäť
34	30	Nastavenie oktánu (do 09.2000)
35	–	–
36	10	HEGO senzor
37	–	–
38	–	–
51	60	Motor štartovania, ventilátor chladenia motora
52	40	Systém čistenia svetlometov

53

60

Relé štartovania

54

–

–

55

60

Hlavný zdroj napájania elektrického systému vozidla.

56

60

Schéma poistiek v kabíne; Spínač štartovania.

Relé

K4

Relé udržania výkonu

K26

Hmlové svetlá

K32

Klimatizácia

K45

Ventilátor chladenia motora

K46

Ventilátor chladenia motora (vysoká rýchlosť)

K94

Spustiť blok

K157

Pomocné relé

K158

Klimatizácia

K243

Svetlá s obmedzeným dosahom

K244

Diaľkové svetlá

Dióda

V22

Relé ventilátora chladenia motora

V33

Relé udržania výkonu

Ford Puma (2019-2020) – schéma poistkovej skrinky

Rok výroby: 2019, 2020.

Poistky zapaľovača cigariet (zásuvka napájania) v Ford Puma sú poistky 83 a 84 v poistkovej skrinke motorového priestoru.

Schéma poistkovej skrinky kabíny

Poloha poistkovej skrinky

Panel poistiek sa nachádza za priestorom pre cestujúcich (LHD) alebo pod priestorom pre cestujúcich (RHD).

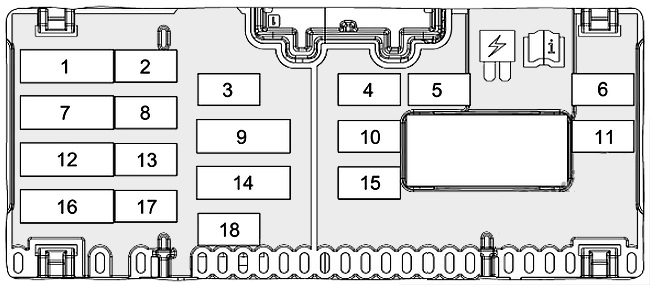

Schéma poistkovej skrinky

Priradenie poistiek v prístrojovej doske

Nr	Amp [A]	Popis
1	5A	Modul riadenia obmedzení; Senzor teploty a vlhkosti vo vozidle.
2	10 A	Modul riadenia parkovacej asistencie.
3	10 A	Kľúč na zapaľovanie; Spínač zapaľovania; Telematický modul.
4	20A	Zámok.
5	10 A	Otváracia strecha
6	30A	Spínač pravého zrkadla; Elektrické predné okná na pravej strane.
7	5A	Indikátor deaktivácie airbagu pasažiera; Spätné zrkadlo s automatickou funkciou zatmenia.
8	10 A	Údajový konektor.
9	5A	Modul centrálneho zabezpečenia.
10	15A	Ochrana pre deti; Dvierka nádrže na palivo.
11	30A	Spínač ľavého zrkadla; Elektrické predné okná na ľavej strane.
12	15A	Vyhrievaný volant; Modul riadenia svetlometov.
13	15A	Hlasové ovládanie; Informačný a zábavný displej; CD prehrávač.
14	7,5A	Akustický signál s batériovým napájaním.
15	10 A	Akustický signál proti krádeži.
16	7,5A	Riadenie klimatizácie; Modul volantu; Prístrojová doska; Údajový konektor.
17	20A	Audio jednotka.
18	20A	Nepoužíva sa.

Schéma rozloženia poistiek v motorovom priestore

Poloha rozloženia poistiek

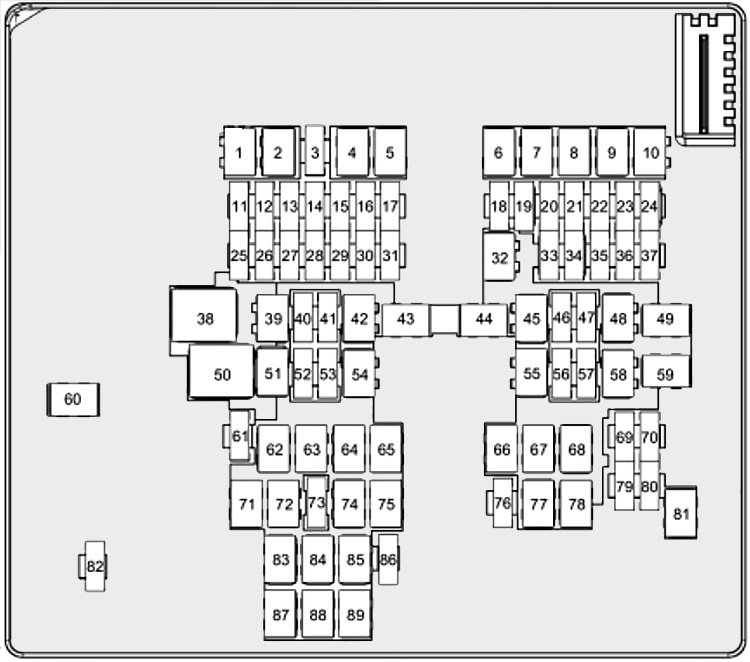

Schéma rozloženia poistiek

Priradenie poistiek v motorovom priestore

Číslo	Amp [A]	Popis
Číslo	Amp [A]	Popis
1	–	Nepoužíva sa.
2	60A	Ohrievač nasávaného vzduchu.
3	10 A	Ohrievané trysky predných stieračov.
4	40A	Ohrievaný prvok na ľavej strane čelného skla.
5	–	Nepoužíva sa.
6	30A	Motor štartovania.
7	40A	Motor ventilátora.
8	–	Nepoužíva sa.
9	–	Nepoužíva sa.
10	–	Nepoužíva sa.
11	20A	Blokovanie stĺpika riadenia.
12	10 A	Spojka klimatizácie.
13	–	Nepoužíva sa.
14	–	Nepoužíva sa.
15	–	Nepoužíva sa.
16	–	Nepoužíva sa.
17	5A	Modul riadenia systému prenosu.
18	10 A	Vyhrievaný volant.
19	5A	Elektronický posilňovač riadenia.
20	–	Nepoužíva sa.
21	–	Nepoužíva sa.
22	–	Nepoužíva sa.
23	10 A	Modul multikonfigurácie sedadla pre cestujúcich.
24	10 A	Modul multikonfigurácie sedadla vodiča.
25	10 A	Čerpadlo chladiacej kvapaliny. Odtokový ventil.
26	15A	Vetrací ventil palivovej nádrže; Senzor polohy vačkového hriadeľa; Senzor tlaku paliva; Elektromagnetický ventil na ovládanie variabilných lopatiek turbodúchadla; Bypass ventil chladiča recirkulácie výfukových plynov; Elektromagnetický ventil Wastegate; Senzor ohrievania kyslíka.
27	20A	Modul riadenia systému prenosu.
28	15A	Aktívna roleta; Olejové čerpadlo; Kompresor klimatizácie; Elektromagnetický ventil Wastegate; Senzor prítomnosti vody v palive.
29	15A	Zapaľovacia cievka; Kondenzátor na tlmenie hluku.
30	10 A	Pretlakový ventil klimatizácie.
31	–	Nepoužíva sa.
32	30A	Modul riadenia karosérie.
33	10 A	Systém informovania o mŕtvom uhle; Modul tempomatu; Predná parkovacia kamera; Zadná parkovacia kamera; Modul riadenia asistencie pri parkovaní.
34	–	Nepoužíva sa.
35	10 A	Svetlomety.
36	5A	Systém prevencie zablokovania kolies.
37	–	Nepoužíva sa.
38	40A	Motor ventilátora.
39	–	Nepoužíva sa.
40	–	Nepoužíva sa.
41	20A	Vyhrievané sedadlá.
42	–	Nepoužíva sa.
43	40A	Modul ťahania prívesu.
44	40A	Ohrievaný prvok na pravej strane čelného skla.

Nr	Amp [A]	Popis
45	30A	Modul zadných dverí na ľavej strane.
46	5A	Nastavenie svetlometov.
47	15A	Zosilňovač audio zariadenia.
48	20A	Otvorená strecha
49	60A	Čerpadlo proti zablokovaniu.
50	60A	Ventilátor chladenia s vysokou rýchlosťou.
51	–	Nepoužíva sa.
52	10 A	Pripojovací konektor dát.
53	–	Nepoužíva sa.
54	30A	Modul zadných dverí na pravej strane.
55	30A	Ventil proti zablokovaniu.
56	5A	Spínač zapnutia brzdy.
57	15A	Zosilňovač audio zariadenia.
58	30A	Elektrické dvere.
59	40A	Modul riadenia karosérie.
60	–	Nepoužíva sa.
61	–	Nepoužíva sa.
62	–	Nepoužíva sa.
63	–	Nepoužíva sa.
64	–	Nepoužíva sa.
65	–	Nepoužíva sa.
66	–	Nepoužíva sa.
67	–	Nepoužíva sa.
68	20A	Čerpadlo paliva.
69	–	Nepoužíva sa.
70	–	Nepoužíva sa.
71	–	Nepoužíva sa.
72	–	Nepoužíva sa.
73	5A	Senzor dažďa.
74	30A	Motor stierača predného skla.
75	–	Nepoužíva sa.
76	–	Nepoužíva sa.
77	25A	Vyhrievané zadné sklo.
78	–	Nepoužíva sa.
79	20A	Klaksón.
80	–	Nepoužíva sa.
81	–	Nepoužíva sa.
82	15A	Čerpadlo stierača zadného skla.
83	20A	Zapaľovač cigariet; Miesta pre pomocné napájanie vpredu.
84	20A	Miesta pre pomocné napájanie vzadu.
85	40A	Ventilátor chladenia s nízkou rýchlosťou.
86	20A	Zadný stierač.
87	–	Nepoužíva sa.
88	–	Nepoužíva sa.
89	–	Nepoužíva sa.

Ford Puma – schéma poistkovej skrinky

Rok výroby: 2021, 2022.

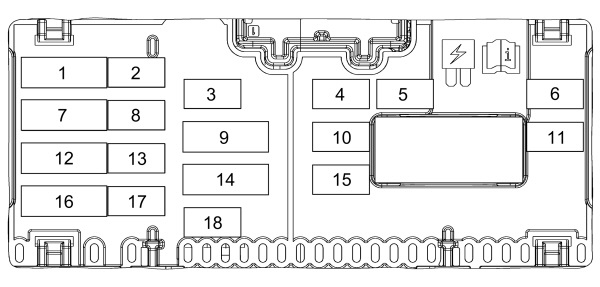

Poistky zapaľovača cigariet (zásuvky napájania) v Ford Puma sú poistky 83(predná), 84(zadná) v poistkovej skrinke v motorovom priestore.

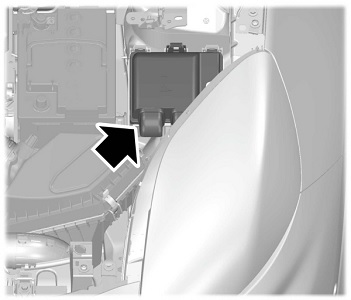

Motorový priestor

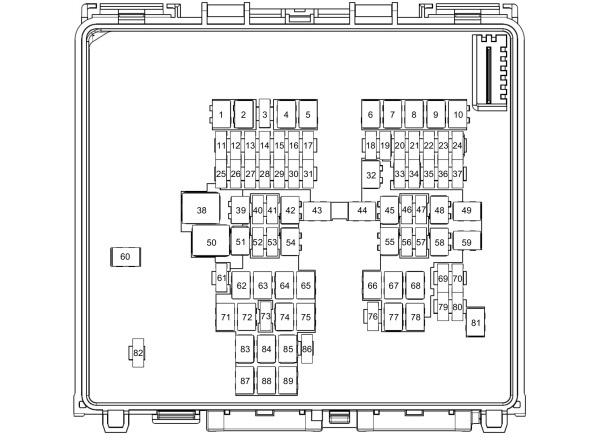

Poistková skrinka v motorovom priestore

Poistková skrinka v motorovom priestore

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	–	Nie je používané.
2	60 A	Ohrievač nasávaného vzduchu.
3	10 A	Vyhrievané trysky stieračov čelného skla.
4	40 A	Vyhrievací prvok čelného skla na ľavej strane.
5	–	Nie je používané.
6	30 A	Motorček štartovania.
7	40 A	Motor ventilátora.
8	–	Nie je používané.
9	60 A	Modul riadenia sviečok; Modul riadenia prevodovky.
10	–	Nie je používané.
11	20 A	Blokovanie stĺpika riadenia.
12	10 A	Spojka klimatizácie.
13	–	Nie je používané.
14	–	Nie je používané.
15	–	Nie je používané.
16	5 A	Integrované s remeňom alternátora motorčeka štartovania — MHEV.
17	5 A	Modul riadenia pohonného systému.
18	10 A	Vyhrievaný volant.
19	5 A	Systém elektronickej asistencie riadenia.
20	7,5 A	Modul riadenia prevodovky.
21	–	Nie je používané.
22	–	Nie je používané.
23	10 A	Modul sedadla s viacerými konfiguráciami na strane pasažiera.
24	10 A	Modul sedadla s viacerými konfiguráciami na strane vodiča.
25	10 A	Čerpadlo chladiacej kvapaliny; Odtokový ventil.
26	15 A	Odtokový ventil pár paliva; Senzor polohy vačkového hriadeľa; Senzor riadenia tlaku vstrekovania paliva; Elektromagnetický ventil riadenia variabilnej geometrie lopatiek turbíny turbodúchadla; Bypass ventil chladiča systému recirkulácie výfukových plynov; Elektromagnetický ventil riadenia ventilu pretlaku; Vyhrievaná lambda sonda.
27	20 A	Modul riadenia pohonného systému.
28	15 A	Aktívne otváranie nasávacej mriežky; Čerpadlo oleja; Kompresor klimatizačného systému; Elektromagnetický ventil riadenia ventilu pretlaku; Senzor prítomnosti vody v palive.
29	15 A	Zapaľovacia cievka; Kondenzátor potlačenia hluku.
30	10 A	Ventil pretlaku klimatizačného systému.
31	10 A	Modul riadenia energie batérie — MHEV.
32	30 A	Modul riadenia systémov karosérie.
33	10 A	Systém monitorovania mŕtveho uhla; Modul tempomatu; Predná kamera systému asistencie pri parkovaní; Zadná kamera asistencie pri parkovaní; Modul riadenia systému aktívnej asistencie pri parkovaní.
34	10 A	Modul riadenia prevodovky.
	5 A	Modul riadenia dávkovania reduktora.
35	10 A	Svetlomety.
36	5 A	Systém prevencie zablokovania kolies počas brzdenia.
37	–	Nie je používané.
38	40 A	Motor ventilátora.
39	–	Nie je používané.
40	10 A	Modul riadenia energie batérie — MHEV.
41	20 A	Vyhrievané sedadlá.
42	–	Nie je používané.
43	40 A	Modul ťahania prívesu.

Číslo	Ampére [A]	Popis
44	40 A	Vyhrievací prvok čelného skla na pravej strane.
45	30 A	Modul ľavých zadných dverí.
46	5 A	Nastavenie polohy svetlometov.
47	15 A	Audio zosilňovač.
48	20 A	Otvoriteľná strecha.
49	60 A	Čerpadlo systému prevencie zablokovania kolies počas brzdenia.
50	60 A	Vysokorýchlostný chladiaci ventilátor.
51	–	Nepoužíva sa.
52	10 A	Diagnostický konektor.
53	–	Nepoužíva sa.
54	30 A	Modul pravých zadných dverí.
55	30 A	Ventil systému prevencie zablokovania kolies počas brzdenia.
56	5 A	Spínač zapnutia/vypnutia bŕzd.
57	15 A	Audio zosilňovač.
58	30 A	Elektrické otváranie/zatváranie zadných dverí karosérie.
59	40 A	Modul riadenia systémov karosérie.
60	–	Nepoužíva sa.
61	–	Nepoužíva sa.
62	–	Nepoužíva sa.
63	–	Nepoužíva sa.
64	–	Nepoužíva sa.
65	–	Nepoužíva sa.
66	–	Nepoužíva sa.
67	–	Nepoužíva sa.
68	20 A	Čerpadlo paliva.
69	–	Nepoužíva sa.
70	–	Nepoužíva sa.
71	–	Nepoužíva sa.
72	–	Nepoužíva sa.
73	5 A	Senzor dažďa.
74	30 A	Motor stierača čelného skla.
75	–	Nepoužíva sa.
76	–	Nepoužíva sa.
77	25 A	Vyhrievanie zadného skla.
78	–	Nepoužíva sa.
79	20 A	Klaksón.
80	–	Nepoužíva sa.
81	25 A	Vyhrievač na naftu.
82	15 A	Čerpadlo zadného stierača.
83	20 A	Zapaľovač cigariet.   Dodatočné napájacie zásuvky vpredu.
84	20 A	Dodatočné napájacie zásuvky vzadu.
85	40 A	Nízkorýchlostný chladiaci ventilátor.
86	20 A	Stierač zadného skla.
87	–	Nepoužíva sa.
88	–	Nepoužíva sa.
89	–	Nepoužíva sa.

Poistková skrinka v priestore pre cestujúcich

Číslo	Ampére [A]	Popis
1	5 A	Modul riadenia systému doplnkovej bezpečnosti; Interný senzor teploty a vlhkosti.
2	10 A	Modul riadenia systému aktívnej pomoci pri parkovaní.
3	10 A	Spínač zapaľovania; Tlačidlo spínača zapaľovania; Telematický modem.
4	20 A	Zamknutie; Odomknutie.
5	10 A	Otvoriteľná strecha.
6	30 A	Elektrické predné okná na pravej strane.
7	5 A	Kontrolka deaktivácie airbagu pre cestujúceho; Zrkadlo so spätným pohľadom s automatickou funkciou zatemnenia.
8	10 A	Nepoužíva sa.
9	5 A	Centrálny modul riadenia alarmu; Zadné dvere karosérie otvárateľné/zatvárateľné bez použitia rúk; Elektrické otváranie/zatváranie zadných dverí karosérie.
10	15 A	Blokovanie otvárania dverí pre deti; Viečko nádrže na palivo.
11	30 A	Elektrické predné okná na ľavej strane.
12	15 A	Vyhrievaný volant; Modul riadenia svetlometov.
13	15 A	Hlasové ovládanie; Informačný displej a elektronický systém spotreby; CD prehrávač.
14	7,5 A	Siréna alarmu napájaná batériou; Modul bezdrôtového nabíjania.
15	10 A	Siréna systému alarmu.
16	7,5 A	Systém vykurovania, vetrania a klimatizácie; Modul volantu; Tachometer; Diagnostický konektor.
17	20 A	Audio systém.
18	20 A	Nepoužíva sa.

O Ford Puma (1997-2022)

Ford Puma, vyrábaný v rokoch 1997 až 2022, je kompaktné športové kupé, ktoré si získalo obľubu vďaka svojmu dynamickému dizajnu a športovým jazdným vlastnostiam. Tento model bol pôvodne uvedený na trh ako dvojdverové kupé, ktoré ponúkalo agilnú jazdu a precízne riadenie. Ford Puma bol vybavený rôznymi motorizáciami, vrátane benzínových motorov s objemom od 1,4 do 1,7 litra, ktoré poskytovali dostatočný výkon pre športovú jazdu. V priebehu rokov sa model vyvíjal a prispôsoboval moderným trendom, pričom si zachoval svoju športovú DNA a atraktívny vzhľad.

Schéma poistkovej skrinky Ford Puma

Táto stránka zobrazuje schému poistkovej skrinky pre Ford Puma, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V typickom prípade sa poistková skrinka nachádza v motorovom priestore a v kabíne vozidla. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, ako sú svetlá, stierače alebo klimatizácia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej usporiadaní a obsahu.
