Ford Expedition U222 (2003-2006) – poistková skrinka

Peter Novák

Schéma poistiek a relé – Ford Expedition U222

Týka sa vozidiel vyrobených v rokoch:

2003, 2004, 2005, 2006.

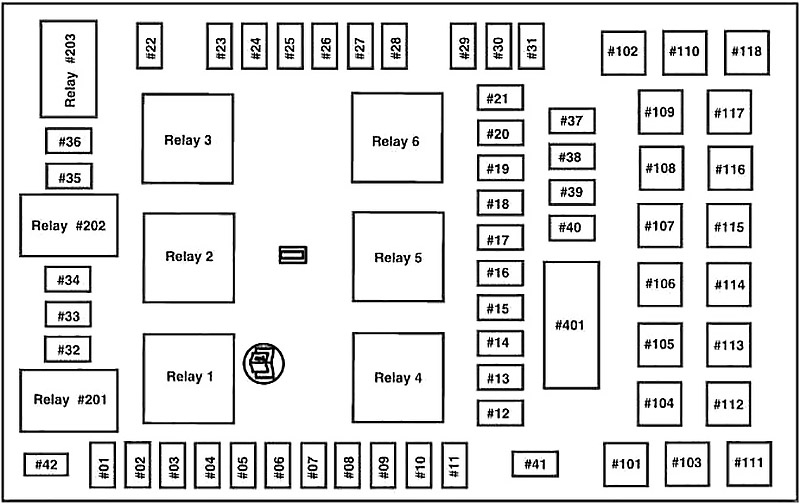

Schéma poistkovej skrinky v kabíne

Poistková skrinka sa nachádza pod pravou stranou prístrojovej dosky. Odstráňte kryt panelu, aby ste získali prístup k poistkám.

Schéma poistkovej skrinky v kabíne

O Ford Expedition U222 (2003-2006)

Ford Expedition U222, vyrábaný v rokoch 2003 až 2006, je robustné SUV, ktoré ponúka priestranný interiér a silný výkon. Tento model je známy svojou schopnosťou zvládnuť rôzne terény a poskytuje pohodlnú jazdu pre veľké rodiny alebo skupiny. Ford Expedition U222 bol vybavený rôznymi motorizáciami, vrátane populárneho 5,4-litrového V8 motora, ktorý poskytuje dostatok výkonu pre ťažké ťahanie a každodenné jazdenie. Vozidlo je navrhnuté s dôrazom na bezpečnosť a komfort, čo ho robí ideálnym pre dlhé cesty aj každodenné použitie.

Schéma poistkovej skrinky Ford Expedition U222

Táto stránka zobrazuje schému poistkovej skrinky pre Ford Expedition U222, ktorá je kľúčová pre identifikáciu a údržbu elektrických systémov vozidla. Typické umiestnenia poistkovej skrinky pre tento model zahŕňajú priestor pod prístrojovou doskou a motorový priestor. Diagramy na tejto stránke ukazujú čísla poistiek, ich amperáž a chránené komponenty, čo je nevyhnutné pre správnu údržbu. Vždy používajte náhradné poistky s rovnakou amperážou, aby ste predišli poškodeniu elektrických systémov. Poistková skrinka je dôležitou súčasťou vozidla, a preto je dôležité mať prehľad o jej obsahu a funkcii.

Post correlati:

  1. Ford Focus II (2004-2011) – poistková skrinka
  2. Ford Focus B4 (C307 post-MCA) (2007-2015) – poistková skrinka
  3. Ford C-Max I (2007-2010) – batérie
  4. Ford Mondeo IV (2007-2014) – batérie
  5. Ford Transit Connect (od 2013) – batérie
  6. Ford Bronco (1992-1996) – poistková skrinka
  7. Ford F-150, F-250, F-350 (1992-1997) – poistková skrinka
  8. Ford Bronco Sport (2021-2022) – poistková skrinka
Leggere  Ford Transit Custom (2012-2018) – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.

Číslo Ampére [A] Popis
Číslo Ampére [A] Popis
1 7,5 Štartovanie/Príslušenstvo – Motor stierača predného skla,
Prístrojová doska,
Motor stierača zadného skla
2 20 Smerovky/krízová siréna,
Spínač svetla brzdy,
Svetlá brzdy,
Stredné horné svetlo brzdy (CHMSL),
Zapni svetlá signalizácie
3 7,5 Spínač napájania zrkadla,
Napájané zrkadlá (bez pamäte),
Spínač sedadla vodiča (pamäť),
Pamäťový modul (logická energia)
4 15 DVD prehrávač,
Ovládanie audia na zadnom sedadle ,
CDDJ (navigačná rádio)
5 7,5 Modul riadenia pohonného systému (PCM) (napájanie KA),
Spínač ovládania rýchlosti,
Manuálny spínač režimu klimatizácie,
Spínač svetla brzdy,
Elektromagnet zámku prevodovky (BSI),
Kontrolná hlava EATC,
Modul bezpečnosti karosérie (BSM) (napájanie KA),
Cievky relé sedadiel tretej rady ,
Dióda bezpečnosti SecuriLock
6 15 Spínač svetlometov (svetlomety a spínač osvetlenia),
Svetlá polohy,
Svetlá evidenčného čísla,
Cievka relé hmlových svetiel,
Kontrolér elektrickej brzdy pre ťahanie prívesu (osvetlenie),
BSM (žiarovka auta, svetlá polohy) Indikátor hmlových svetiel
7 5 Rádio (signál štartu)
8 10 Spínač odmrazovania zadného okna,
Indikátor odmrazovania zadného okna (hlava klimatizácie),
Vyhrievané zrkadlá
9 – Nepoužíva sa
10 20 Relé svetiel pre ťahanie prívesu,
Konektor na 7 vodičov pre ťahanie prívesu (súmrakové svetlá),
Relé svetiel polohy prívesu,
Konektory na 7 a 4 pólov pre ťahanie prívesu (súmrakové svetlá)
11 10 Relé zapnutia kompresora klimatizácie,
Elektromagnet zapnutia kompresora klimatizácie,
Elektromagnet 4×4 integrované konce kolies (IWE)
12 15 Relé palivovej pumpy,
Spínač palivovej pumpy,
Modul kontroléra palivovej pumpy,
Motor palivovej pumpy
13 10 Manuálny spínač režimu klimatizácie,
Cievka relé odmrazovania zadného okna,
Spínač nádoby chladiva klimatizácie,
Spínač odmrazovania klimatizácie,
Tlakový spínač nízkeho tlaku klimatizácie,
Kontrolná hlava DATC,
Elektroventily DATC,
Ovládanie ventilátora DATC,
Cievka relé nabíjania batérie prívesu
14 10 Cievka relé zapnutia denných svetiel (DRL),
Rezervné svetlá so digitálnym senzorom prenosu (DTRS),
Cievka relé svetiel núdzového stavu prívesu,
elektrochromatické zrkadlo,
Manuálny aktívátor dverí klimatizácie
15 5 AdvanceTrac® so spínačom RSC, súprava indikátorov (kanál Run/Start)
16 10 BS/AdvanceTrac® s modulom RSC (napájanie Run/Start)
17 15 Hmlové svetlá
18 10 Pomocný aktívátor dverí na miešanie teploty klimatizácie,
Predné pomocné ovládanie klimatizácie,
Blikač smeroviek,
Elektrochromatické zrkadlo,
Motor pomocného režimu
19 10 Modul riadenia obmedzení (RCM)
20 30 BSM (zámky dverí, relé uvoľnenia okna),
Motor uvoľnenia okna,
Motory zámku dverí/klapky okna
21 15 Prístrojová doska (B+),
Vnútorné svetlá (osvetlenie),
Svetlá v kabíne (vonkajšie zrkadlá)
22 10 Osvetlenie spínača otváracieho strešného okna,
Rádio (napájanie príslušenstva oneskorené),
Prehoď spínač okna,
Motory na otváranie okien,
Zosilňovač antény EHAM (navigačná rádio)
23 10 Pravé svetlo polohy
24 15 Vnútorné svetlá na požiadanie (predné svetlo na mapy/kupolu, svetlo na kupolu/mapy druhej rady, svetlo v odkladacej schránke, nákladné svetlo, svetlá pre nosiče, svetlá pre kozmetické zrkadlá),
Cievka relé úspory batérie,
Napájanie relé úspory batérie,
Ventilačná klapka vyhrievaná základňou (PCV)
25 10 Ľavé svetlo polohy
26 20 Relé klaksónu,
Klaksón
27 5 modul kompasu
Modul systému senzorov cúvania,
Elektromagnet zámku prevodovky,
Číslo Ampére [A] Popis
33 – Nepoužíva sa
34 15 PCM,
Injektory paliva,
Senzor hmotnostného prietoku vzduchu (MAF)
35 20 Indikátor svetiel stretávacích v prístrojovej doske,
Svetlomety stretávacích svetiel
36 10 Svetlá odbočenia/stop pre ťahanie prívesu vpravo
37 20 Bod napájania v oblasti nákladu
38 25 Motor stierača zadného okna,
Čerpadlo ostrekovača (na umývanie zadného okna)
39 20 Body napájania konzoly (vpredu a vzadu konzoly),
Zásuvky napájania v prístrojovej doske (sedadlo pohovky)
40 20 Relé DRL, svetlá hmlové DRL,
Cievka relé svetlometu DRL,
Spínač svetiel (svetlomety),
Multifunkčný spínač (flash-to-pass),
BSM (relé svetlometov autolamp),
Cievka relé stretávacích svetiel,
Poistka 25 (stretávacie svetlá vľavo),
Poistka 23 (stretávacie svetlo vpravo)
41 20 Zapaľovač,
Diagnostický konektor OBD II
42 10 Svetlá odbočenia/stop pre ťahanie prívesu vľavo
101 30 Relé motora štartovania,
Elektromagnet štartovania
102 30 Napájanie spínača zapaľovania
103 30 ABS/AdvanceTrac® s modulom RSC (motor čerpadla)
104 30 Relé sedadla tretej rady vľavo,
LH spínač sedadla tretej rady,
Motor sedadla tretej rady vľavo
105 30 Rezerva
106 30 Relé nabíjania batérie prívesu,
Konektor s 7 pólmi pre ťahanie prívesu (nabíjanie batérie)
107 30 Pomocné relé ventilátora klimatizácie,
Pomocný motor ventilátora klimatizácie
108 30 Spínač motora sedadla pasažiera
109 30 Spínač motora sedadla vodiča (bez pamäte),
Modul pamäte,
Pamäťové zrkadlá,
Spínač a nastaviteľný motor pedálov
110 30 Rezerva
111 50 Kompresor pneumatického odpruženia,
Relé kompresora pneumatického odpruženia
112 30 ABS/AdvanceTrac® s modulom RSC (ventily)
113 30 Motor stierača predného okna,
Čerpadlo ostrekovača (na stierače)
114 40 Relé odmrazovania zadného okna,
Mriežka odmrazovania zadného okna,
Hriešky vyhrievané (poistka 8)
115 30 Motor prevodovky poistkovej skrinky,
Relé 4×4
116 40 Relé motora predného ventilátora,
Motor predného ventilátora
117 30 Relé sedadla tretej rady vpravo,
Spínač sedadla vpravo v tretej rade,
Motor sedadla tretej rady vpravo
118 30 Modul klimatizácie pre vodiča a pasažiera
401 30 Elektrické okná (spínač),
Spínač hlavného okna,
Motory pre okná,
Spínače okien,
Modul otváracej strechy
R01 Relé motora štartovania:
Elektromagnet motora štartovania
R02 Pomocné oneskorené relé:
poistka 22,
CB 401,
Elektrické okná,
Zapnite osvetlenie,
Rádio,
Otváracia strecha,
Prepnúť okná,
Zosilňovač navigačnej antény
R03 Relé stretávacích svetiel:
Poistka # 35,
svetlomety stretávacích svetiel,
Indikátor stretávacích svetiel
R04 Relé odmrazovania zadného okna:
Poistka 8 (vyhrievané zrkadlá),
Odmrazovač zadného okna,
Vyhrievané vonkajšie zrkadlá,
Indikátor odmrazovania zadného okna (regulátor klimatizácie)
R05 Relé nabíjania batérie prívesu:
Konektor s 7 vodičmi pre ťahanie prívesu (nabíjanie batérie)
R06 Relé predného ventilátora:
Motor predného ventilátora
R201 Relé svetiel parkovania prívesu:
Konektory s 7 vodičmi a 4 vodičmi pre ťahanie prívesu (svetlá polohy)
R202 Relé hmlových svetiel:
Predné hmlové svetlá
R203 Relé PCM:
poistka 32,
