Ford Expedition UN93 (1997-2002) – poistková skrinka

Schéma poistiek a relé – Ford Expedition UN93

Týka sa vozidiel vyrobených v rokoch:

1997, 1998, 1999, 2000, 2001, 2002.

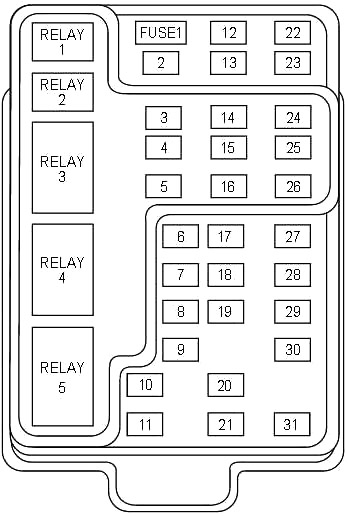

Schéma poistkovej skrinky v kabíne

Panel poistiek sa nachádza pod a naľavo od volantu, blízko pedálu brzdy. Potiahnite kryt panelu smerom von, aby ste sa dostali k poistkám. Na odstránenie poistky použite nástroj na odstránenie poistiek, ktorý je umiestnený na kryte panelu poistiek.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	25	Audio
2	5	palubný počítač,
		Automatická elektronická kontrola teploty (EATC),
		Modul riadenia motora (PCM),
Skupina
3	20	Zapaľovač,
		Konektor skeneru OBD-II
4	7,5	Modul diaľkového prístupu,
		zrkadlá,
		Funkcie pamäte (sedadlá a pedále)
5	15	Modul kontroly rýchlosti,
		Svetlo cúvania,
		Modul EVO,
		Spínač režimu klimatizácie (relé predného ventilátora),
		Relé denných svetiel,
		Systém detekcie cúvania,
		Automatická blokácia,
		Zrkadlo E/C
6	5	Skupina,
		palubný počítač,
		Kompas
		Elektromagnet blokovania brzdového prevodu,
		Modul pneumatického odpruženia,
		Modul GEM,
		Senzor otáčania EVO,
		Zrkadlo vyhrievané,
		Ohrievač zadného skla,
		Systém detekcie cúvania
7	5	Relé ventilátora A/C (cez poistku 22)
8	5	Rádio,
		Modul diaľkového prístupu,
		Modul GEM
9	–	Nepoužíva sa
10	–	Nepoužíva sa
11	30	Relé čerpadla stierača predného skla,
		Relé chodu stieračov/relé parkovania,
		Relé stieračov Hi/LO,
		Motor stierača čelného skla,
		Relé čerpadla stierača zadného skla
12	15	Spínač pneumatického odpruženia
13	20	Spínač brzdového svetla (žiarovky),
		Smerovky/nebezpečenstvo,
		Modul kontroly rýchlosti
14	15	Zadný stierač,
		Svetlá prístrojovej dosky,

Číslo	Ampére [A]	Popis
Relé úspory batérie,
Relé vnútorného osvetlenia,
Relé oneskorenia príslušenstva (elektrické okná, otváracia strecha, okná s otváraním)
15	5	Spínač brzdových svetiel, (kontrola rýchlosti, blokovanie prevodovky brzdy, ABS, vstupy modulu PCM, modul pneumatického odpruženia, automatické blokovanie),
		Modul GEM
16	20	Svetlomety (diaľkové svetlá),
		Prístrojová doska (indikátor diaľkových svetiel)
17	10	Vyhrievané zrkadlá
		Indikátor spínača vyhrievanej siete
18	5	Osvetlenie prístrojov (napájanie dimmera)
19	–	Nepoužíva sa
20	5	Audio,
		Modul pneumatického odpruženia,
		Modul GEM,
		Modul pamäte
21	15	Relé štartéra,
		poistka 20,
		Spínač rozsahu prevodovky
22	10	Modul airbagu,
		Spínač režimu klimatizácie (relé ventilátora),
		EATC,
		Relé ventilátora EATC,
Poistka napájania 7
23	10	Doplnková klimatizácia,
		Vyhrievané sedadlá,
		Nabíjanie batérie prívesu,
		Smerovky/riziko,
		Relé spojky 4×4,
		Zavesená konzola,
		Zrkadlo E/C,
		Modul systému proti zablokovaniu na 4 kolesách (4WABS)
24	–	Nepoužíva sa
25	–	Nepoužíva sa
26	10	Pravý svetlomet s tlmeným svetlom
27	5	Relé hmlových svetiel a indikátor hmlových svetiel
28	10	Ľavý svetlomet s tlmeným svetlom
29	5	Modul autolampy,
		Spínač kontroly preťaženia prevodovky
30	30	Pasívny prijímač-vysielač proti krádeži, prístrojová doska, zapaľovacie cievky, relé modulu riadenia pohonného systému
31	10	Integrovaný zadný ovládací panel (audio),
		CD prehrávač
Relé 1	–	Relé vnútorného osvetlenia
Relé 2	–	Relé úspory batérie
Relé 3	–	Relé rozmrazovača zadného okna
Relé 4	–	Relé okna s jedným dotykom
Relé 5	–	Relé oneskorenia ACC

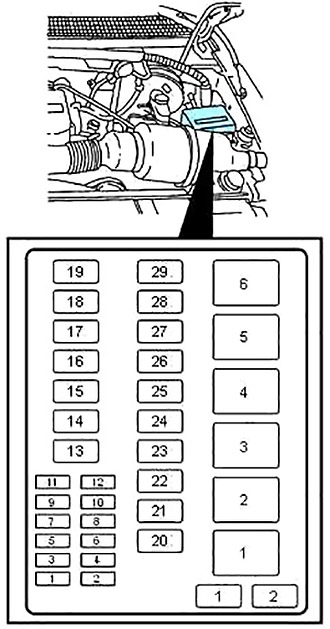

Poistková skrinka v motorovom priestore

Poistková skrinka na distribúciu napájania sa nachádza v motorovom priestore. Poistková skrinka obsahuje poistky s vysokým prúdom, ktoré chránia hlavné elektrické systémy vozidla pred preťažením.

Schéma (verzia 1)

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	20	Havarijné svetlá a zadné svetlá pre ťahanie prívesu
2	10	Diagnostický monitor airbagov
3	30	Blokovanie napájania
4	15	Pneumatické odpruženie
5	20	Klaksón
6	30	Poistky č. 3 a č. 5 v poistkovej skrinke motorového priestoru
7	15	Svetlá na polohu a zadné svetlá
8	30	Svetlomety
9	15	Hmlové svetlá a DRL
10	25	Pomocný panel prístrojov (I/P) bod napájania
11	25	Bod pomocného napájania konzoly
12	10	Zadný stierač
13	30	Pomocný ventilátor
14	60	Systém proti zablokovaniu na štyroch kolesách (4WABS)
15	50	Kompresor pneumatického odpruženia
16	40	Nabíjanie batérie prívesu, poistka č. 2 v poistkovej skrinke motorového priestoru, poistka č. 4 v poistkovej skrinke motorového priestoru
17	30	Motor a spojka prevodovky s pohonom všetkých kolies (4WD)
18	30	Vyhrievanie sedadla vodiča

Číslo	Ampére [A]	Popis
19	20	Čerpadlo paliva
20	50	Zapaľovanie v poistkovej skrinke napájanej prúdom
21	50	Zapaľovanie v poistkovej skrinke napájanej prúdom
22	50	Napájanie batérie poistkovej skrinky
23	40	Predný ventilátor
24	30	Výkon riadiacej jednotky systému pohonu
25	30 CB	Okna
26	–	nevyužité
27	40	Osvetlenie vyhrievané a zrkadlá
28	30	Elektrická brzda pre ťahanie prívesu
29	30	Hybridný ventilátor, otváracia strecha, okná s krídlom
1	–	nevyužité
2	–	dioda PCM
1	–	Stierače čelného skla na vysokú/nízku rýchlosť
2	–	Stierače čelného skla v prevádzke/parkovanie
3	–	Relé čerpadla predného stierača
4	–	Relé čerpadla paliva
5	–	Relé klaksónu
6	–	Relé výkonu PCM

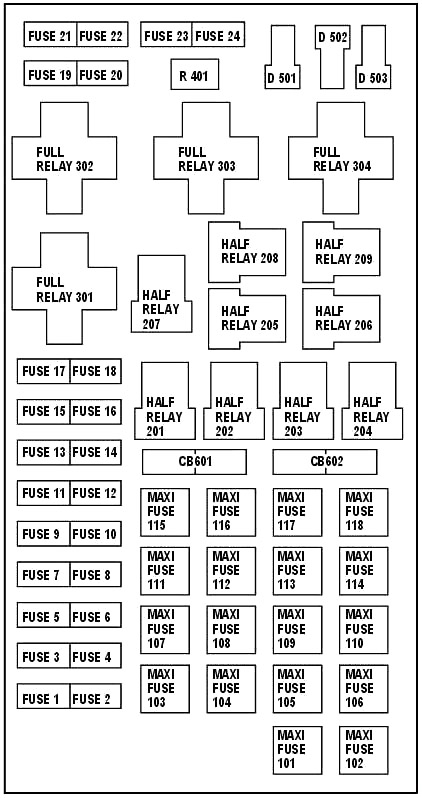

Schéma (verzia 2)

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	20	Bod napájania
2	30	Modul riadenia systému pohonu
3	30	Svetlomety/Automatické svetlá
4	20	Konzola Powerpoint
5	20	Svetlá cúvania/Svetlá parkovania prívesu
6	15	Svetlá polohy/autolampy, napája poistku kabíny 18
7	20	Klaksón
8	30	Elektrické zámky dverí
9	15	Denné svetlá (DRL), hmlové svetlá
10	20	Čerpadlo paliva
11	20	Pole alternátora
12	10	Zadné stierače
13	15	Spojka klimatizácie
14	–	Nepoužíva sa
15	10	Svetlá jazdy
16	–	Nepoužíva sa
17	10	Elektrické okná
18	15	Modul riadenia systému pohonu, vstrekovače paliva, čerpadlo paliva, senzor hmotnostného prietoku vzduchu
19	10	Svetlá brzdenia prívesu a odbočenie doprava
20	10	Svetlá brzdenia prívesu a odbočenie doľava
21	–	Nepoužíva sa
22	–	Nepoužíva sa
23	15	Senzory HEGO, odvetranie nádrže, automatická prevodovka, senzor CMS
24	–	Nepoužíva sa
101	30	Nabíjanie batérie prívesu
102	50	Modul proti zablokovaniu na štyroch kolesách
103	50	Napájanie batérie bloku pripojenia
104	30	Motor a spojka prevodovky 4×4
105	40	Predný ventilátor klimatizácie
106	–	Nepoužíva sa

Číslo	Ampére [A]	Popis
107	–	Nepoužíva sa
108	30	Elektrická brzda pre ťahanie prívesu
109	50	Kompresor pneumatického odpruženia
110	30	Vyhrievané sedadlá
111	40	Napájanie batérie spínača zapaľovania (štartovací obvod)
112	30	Sedadlo vodiča, nastaviteľné pedále, pamäťový modul
113	40	Napájanie batérie spínača zapaľovania (štartovacie a príslušenstvo obvody)
114	30	Pomocný ventilátor pre klimatizáciu
115	–	Nepoužíva sa
116	40	Ohrievač zadného skla, vyhrievané zrkadlá
117	–	Nepoužíva sa
118	–	Nepoužíva sa
201	–	Relé svetla polohy prívesu
202	–	Relé fungovania predného stierača/parkovacie relé
203	–	Relé svetla cúvania prívesu
204	–	Relé spojky klimatizácie
205	–	Zadný stierač dole
206	–	Relé hmlových svetiel
207	–	Relé čerpadla predného stierača
208	–	Relé čerpadla zadného stierača
209	–	Zadný stierač hore
301	–	Relé čerpadla paliva
302	–	Relé nabíjania batérie prívesu
303	–	Relé stieračov
304	–	Relé riadiaceho modulu systému pohonu
401	–	Nepoužíva sa
501	–	Dióda riadiaceho modulu systému pohonu
502	–	Dióda spojky klimatizácie
503	–	Nepoužíva sa
601	30	Zdržané príslušenstvo (ovládanie okien, sklopné okná, strešné okno)
602	–	Nepoužíva sa

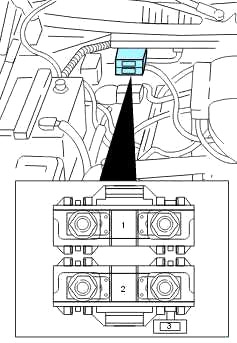

Poistky hlavnej batérie (megapoistky)

Poistky hlavnej batérie sa nachádzajú v motorovom priestore blízko batérie. Ford odporúča, aby megapoistky boli udržiavané kvalifikovaným servisným technikom.

Číslo	Ampére [A]	Popis
1	175	Poistková skrinka megafusible
2	175	Megafusible alternátora
3	20	Minifusible poľa alternátora

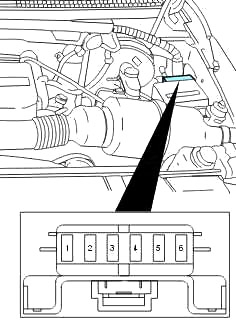

Mini poistková skrinka motora

Minipoistky motora sa nachádzajú na strane vodiča v motorovom priestore.

Číslo	Ampére [A]	Popis
1	5	Modul riadenia systému pohonu (PCM)
2	20	Brzdové svetlá/zadné svetlá prívesu
3	10	Panel ovládania audio systému vzadu integrovaný (RICP), CD menič, rádio
4	10	Svetlá v dverách
5	20	Zosilňovač, zosilňovač subwoofera
6	–	Nepoužíva sa
