Schéma poistiek a relé – Ford Mustang

Týka sa vozidiel vyrobených v rokoch:

1987, 1988, 1989, 1990, 1991, 1992, 1993.

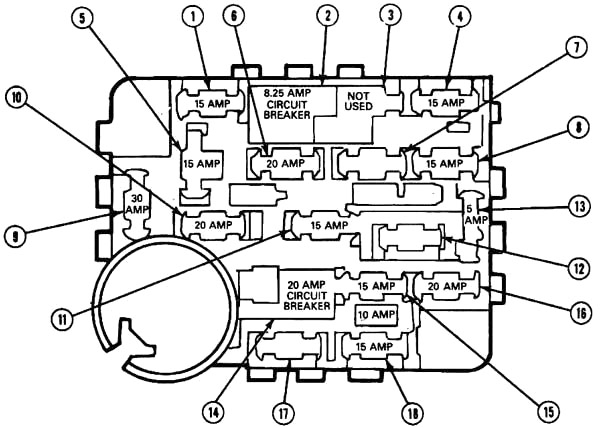

Schéma poistky palubnej dosky

Poistky sa nachádzajú pod palubnou doskou.

Číslo	Ampére [A]	Popis
1	15	Svetlomety, výstražné svetlá, kontrola rýchlosti
2	7,5	Spínač obvodu: predný stierač, čerpadlo predného umývača, intervalový stierač, indikátor hladiny kvapaliny umývača
3	–	Nepoužíva sa
4	15	Zadné svetlomety, parkovacie svetlá, bočné obrysové svetlá, osvetlenie prístrojovej dosky, svetlá na evidenčné číslo
5	15	Smerovky, rezervné svetlá, modul kvapalín, vyhrievané relé zadného okna
6	20	Spojka klimatizácie, kontrola vykurovania zadného okna, otváranie batožinového priestoru, modul kontroly rýchlosti, displej hodín/rádia, polohovač ventilu klimatizácie, relé denných/nočných svetiel
7	–	Nepoužíva sa
8	15	Dodatočné svetlá, akustický signál kľúča, otváranie viečka nádrže, rádio, napájané zrkadlo
9	30	Motor ventilátora kúrenia
10	20	Flash-to-Pass, relé varovania nízkej hladiny oleja
11	15	Rádio, rekordér, prémiový zvuk, grafický ekvalizér
12	15	Systém airbagov
13	5	Osvetlenie prístrojovej dosky, rádio, klimatizácia, svetlá na popol, svetlo podlahy “PRNDL”
14	20	Spínač obvodu: Poistka napájania Windows 15 A
15	15	Hmlové svetlá
16	20	Klaksón, zapaľovač cigariet
17	–	Nepoužíva sa
18	15	Kontrolné varovné svetlá, elektromagnetický polohovač ventilu, modul nízkej hladiny paliva, akustický signál dvojitého časovača, otáčkomer, relé obvodu voľnobehu motora, modul/displej kvapaliny

Schéma poistiek a relé – Ford Mustang

Týka sa vozidiel vyrobených v rokoch:

1994, 1995, 1996, 1997, 1998.

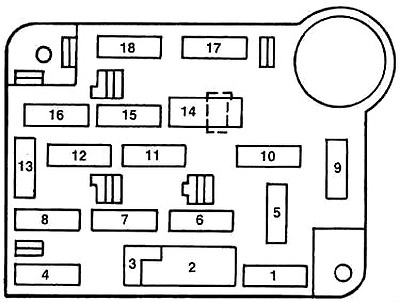

Poistka palubnej dosky

Panel poistiek sa nachádza pod palubnou doskou na strane vodiča.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	15	Štartovanie svetiel signalizácie
		Svetlá rezervy
		Modul airbag
		Modul DRL
		Zrušenie preťaženia
		Elektromagnet zmeny brzdy
		Vyhrievaná cievka relé podsvietenia
		Horná cievka relé
		Ilium, vstupný modul (deaktivácia)
2	30	Systémy stieračov a umývačiek
4	10	Modul airbag (napájanie čerpadla)
5	15	Spínač svetlometov
		Externé svetlá
		Cluster bedne.
6	15	Hodiny
		Amplifikátor riadenia rýchlosti.
		Cievka spojenia klimatizácie
		Modul RKE (deaktivácia)
		Modul proti krádeži (deaktivácia)
7	10	ABS
8	10	Zvonenie kľúča zapaľovania
		Osvetlenie na privítanie
		Žiarovka v motorovom priestore
		Žiarovka v odkladacej schránke
		Elektrické zrkadlá
		Rádio (MCM)
		Cluster prístrojov (MCM)
		Hodiny

Číslo	Ampér [A]	Popis
Lampička batožinového priestoru
Bezpečnosť proti krádeži (oznámenie otvorenia dverí)
9	15	Upozornenie na nebezpečenstvo
		Brzdové svetlá
		Blokovanie prevodovky brzdy sol.
10	15	IMRC (iba Cobra)
	20	Ohrievané senzory kyslíka
11	15	Rádio
12	20	Spínač obvodu:
		Uvoľnenie krytu podlahy
		Zámky
13	10	Prístrojová doska
		Osvetlenie
		PRNDL bočnej.
		Popolník Ilium.
14	20	Automatický spínač: Elektrické okná
15	10	Modul nízkej úrovne oleja
		Modul nízkej úrovne chladiacej kvapaliny
		Zvonenie bezpečnostného pásu
		Upozornenia na prístrojovej doske
		Ukazovatele prístrojovej dosky
16	20	Flash-to-pass
		Hmlové svetlá
		Modul proti krádeži
		Hlavné svetlá
		Externé svetlá
17	30	Motor ventilátora klimatizácie a kúrenia
18	20	Upozornenia na generátor
		Napájacia cievka EWG

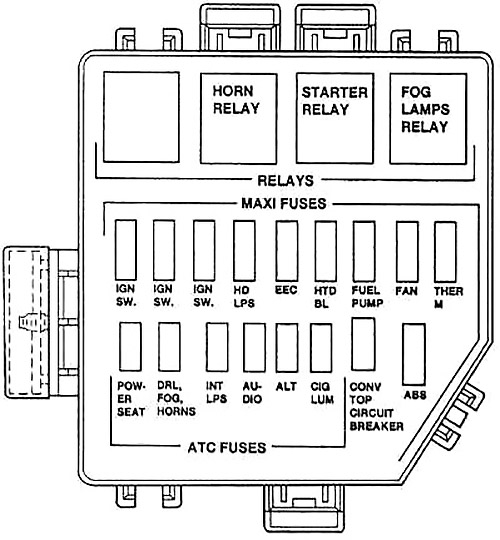

Poistka v motorovom priestore

Panel poistiek s vysokým prúdom sa nachádza v motorovom priestore na ľavom blatníku.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
IGN SW	40	Zapnutie svetiel signalizácie
		Záložné svetlá
		Modul airbag
		Modul DRL
		Zrušenie preťaženia
		Elektromagnet brzdy
		Vyhrievaná cievka relé podsvietenia
		Horná cievka vymeniteľného relé
		Modul podsvietenia (deaktivácia)
		HEGO (iba 4,6 l)
		ABS
		Modul nízkej hladiny oleja
		Modul nízkej hladiny chladiacej kvapaliny
		Zvonenie bezpečnostného pásu
		Varovné svetlá prístrojového panela
		Ukazovatele prístrojového panela
		Modul prevodovky (iba 4,6 l)
		Varovné svetlá generátora
		Cievka výkonu EWG
		Cievka zapaľovania
		Modul TFI (iba 4,6 l)
		Relé štartovacieho motora
IGN SW	40	Umývač a predné stierače
		Hodiny (osvetlenie)
		Amplifikátor kontroly rýchlosti.
		Cievka spojky klimatizácie
		Modul RKE (deaktivácia)
		Modul proti krádeži (deaktivácia)
		Rádio
		Elektrické okná
IGN SW	40	Motor ventilátora klimatizácie a kúrenia

Číslo	Ampére [A]	Popis
HD LPS	50	Svetlomety
		Modul airbagu (napájanie čerpadla)
		Gong pre kľúč na štartovanie
		Osvetlenie na privítanie
		Žiarovka v motorovom priestore
		Žiarovka v odkladacej schránke
		Elektrické zrkadlá
		Rádio (MCM)
		Prístrojový panel (MCM)
		Hodiny
		Žiarovka batožinového priestoru
		Bezpečnosť proti krádeži (signalizácia otvorených dverí)
		Flash-to-pass
		Svetlomety s obmedzeným svetlom
		Externé svetlá
		Uvoľnenie krytu podlahy
		Zámky
EWG	20	výkon EWG
HTD BL	40	Odmlžovanie zadného okna
Čerpadlo paliva	20	Elektrické čerpadlo paliva
VENTILÁTOR	60	Elektrický chladiaci ventilátor
ABS	60	Brzdy proti zablokovaniu
Elektrické sedadlá	25	Elektrické sedadlá
DRL	20	Deň svetlá
Interné lampy	25	Interné svetlá
Audio	25	Rádiový zosilňovač
		Zosilňovač subwoofera
ALT	20	Regulátor generátora
Zapaľovač	30	Zapaľovač
		PowerPoint
Strecha Cabrio	30	Spínač: Strecha Cabrio
Termometer	30	Thermactor (modely Cobra)

Ford Mustang (1999-2004) – schéma poistky

Rok výroby: 1999, 2000, 2001, 2002, 2003, 2004.

Poistka zapaľovača cigariet (zásuvka napájania) v Ford Mustang (1999-2004) je poistka 1 v poistkovej skrinke v kabíne.

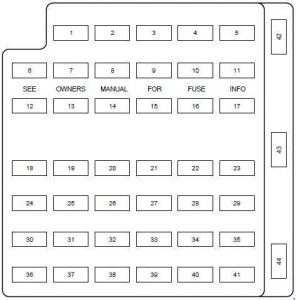

Poistková skrinka kabíny

Poistka	Amperáže [A]	Popis
1	20	Zapaľovač cigariet
2	20	Kontrola motora
3	–	–
4	10	Svetlomet anabbagliante RH
5	15	Prístrojová doska, spínač kontroly trakcie
6	20	Relé štartovacieho motora
7	15	GEM, Vnútorné osvetlenie
8	20	Kontrola motora
9	30	2002-2004:  Subwoofer Mach 460
10	10	Svetlomet anabbagliante LH
11	15	Rezervné svetlá
12	2	2003-2004:  Vyhrievané PVC
13	15	Elektronický blikač
14	–	–
15	15	Bedrová opierka
16	–	–
17	15	Servomechanizmus nastavenia rýchlosti, aktívátor zámku prevodovky
18	15	Elektronický blikač (?)
19	15	Spínač napájania zrkadla, GEM, ochrana proti krádeži. Relé, zámky dverí, spínače otvárania dverí
20	15	Horný skladací spínač
21	5	Prístrojová doska a pamäť kontroly motora

22	–	–
23	15	Spínač klimatizácie, spínač odmrazovača
24	30	Motor ventilátora klimatizácie
25	25	Uvoľnenie krytu batožinového priestoru
26	30	Motor stieračov, relé stieračov
27	25	Rádio
28	15	GEM, spínač zrušenia preťaženia
29	15	Modul ABS
30	15	Modul denných svetiel (DRL)
31	10	Pripojovací konektor dát
32	15	Rádio, CD prehrávač (1999-2001), GEM
33	15	Spínač brzdového svetla, spínač deaktivácie tempomatu
34	20	Prístrojová doska, CCRM, pripojovací konektor dát, modul vysielača Securilock
35	15	Aktuátor zámku prevodovky, PCM, servomechanizmus nastavenia rýchlosti, modul ABS
36	15	Modul riadenia airbagu
37	10	Nastaviteľné osvetlenie
38	20	Hlavné svetlá
39	5	GEM
40	–	–
41	15	Brzdové svetlo
42	–	–
43	20	Spínač:  Aktuátor okien
44	–	–

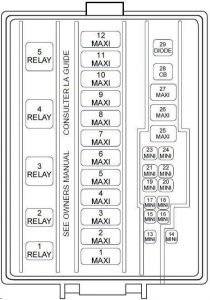

Poistková skrinka motorového priestoru

Číslo	Amperáže [A]	Popis
1	50	V8:  elektrický motor ventilátora chladenia
	30	V6:  Elektrický motor ventilátora chladenia (automatický spínač)
2	30	Svetlomety
3	40	Relé štartovacieho motora, spínač zapaľovania
4	40	Kľúč zapaľovania
5	40	Kľúč zapaľovania
6	40	Panel poistiek I / P, prístrojová doska, riadiaca jednotka pohonného ústrojenstva (PCM)
7	30	1999-2002:  Sekundárne vstrekovanie vzduchu (iba 3,8 l)
8	50	Modul ABS
9	20	Pomocný napájací bod
10	30	Parkovacie svetlá
11	30	Ovládanie odmrazovania zadného okna
12	40	Aktuátor okien (1999-2002), Elektrické zámky
13	30	2003-2004:  amplifikátory pravý MACH 1000
14	20	Čerpadlo paliva
15	10	1999-2002:  Rádio
	30	2003-2004: amplifikátory ľavý MACH 1000

16	20	Klaksón
17	20	Systém prevencie zablokovania kolies
18	25	Elektrické sedadlá
19	10	2002-2004:  Čerpadlo intercoolera (len Cobra)
20	20	Generátor
21	–	–
22	–	–
23	–	–
24	20	Tlak klimatizácie
25	–	–
26	30	PCM
27	20	Modul DRL, relé hmlových svetiel
28	25	Spínač: Kabriolet
Relé
R1	Prerušenie lampy hmlového svetla
R2	Int. stierača
R3	Stierač HI / LO
R4	Motor na štartovanie
R5	Hmlové svetlá

Ford Mustang (2005-2009) – schéma poistkovej skrinky

Rok výroby: 2005, 2006, 2007, 2008, 2009.

Poistka zapaľovača cigariet (zásuvka napájania) v Ford Transit (2014-2018) je poistka F13 v poistkovej skrinke

Poistková skrinka kabína

Poistka	Amperáže [A]	Popis
3	10	Výkon stieračov / relé motora ventilátora
4	5	Elektrické zrkadlá
5	–	–
6	5	Dodatočné zdroje oneskorenia
7	10	2005:  Deaktivácia Overdrive 2006, náhradný:  Deaktivácia Overdrive 2007-2009:  Elektrochromatické zrkadlo
	5	2006, kupé:  Deaktivácia Overdrive
8	10	Cluster, konektor dát (DLC)
9	–	–
10	5	Modul detekcie vniknutia (15 M), kontrola klimatizácie
11	–	–
12	5	Kontrola klimatizácie. Zapaľovanie

13	–	–
14	5	Spínač cyklu klimatizácie
15	10	Aktivácia / deaktivácia brzdy (BOO)
16	5	Skupina
17	10	Modul riadenia bezpečnosti (RCM), systém detekcie cestujúcich (PODS), indikátor deaktivácie airbagu pre cestujúcich (PADI)
18	10	Systém proti zablokovaniu (ABS), ohrievač ventilu pozitívneho vetrania bloku (PCV) (2005-2006), zapaľovanie (2005-2006)
19	5	Relé modulu riadenia motora (PCM), systém pasívneho proti krádeži (PATS), kontrolka upozornenia airbagu na prístrojovej doske (2007-2009)
20	10	Rádio (štart)
21	10	Relé štartovania
Relé
1	oneskorenie príslušenstva # 1
2	–

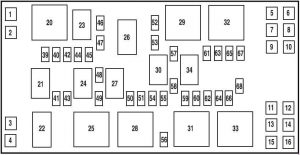

Panel rozvodu napájania

Číslo	Amperáže [A]	Popis
1	–	–
2	30	Ventilátor klimatizácia
3	40	Ventilátor chladenia
4	30	Motorček štartovania
5	30	2005:  Motor okna predného pravého 2006-2009: Motor  okna predného ľavého
6	30	Amplifikátor zadný (rádio Shaker 1000)
7	30	2005:  Motor okna predného ľavého 2006-2009: Motor  okna predného pravého
8	40	Systém proti zablokovaniu (ABS) # 1
9	30	Amplifikátor zadný (rádio Shaker 1000)
10	30	stierač
11	30	Motor okna zadného ľavého (len kabriolet)
12	30	Motor okna zadného pravého (len kabriolet)
13	40	Strecha sklápacia
14	30	2005-2006:  Sedadlo 2007-2009:  Sedadlo vodiča
15	30	2007-2009:  Sedadlo pasažiera
16	30	Amplifikátor predný (rádio Shaker 500)
39	15	2007-2009:  Motor č. 4
40	15	Motor č. 2
41	15	Čerpadlo paliva
42	15	Motor č. 3
43	10	Alternátor
44	10	Príslušenstvo s oneskorením
45	10	PCM
46	25	Klakson
47	15	Motor č. 1
49	15	Spojka klimatizácia
50	15	Hlavné svetlá
51	10	Strecha sklápacia
52	30	De-icing zadný
54	10	2005-2006:  oneskorenie PCM
	20	2008-2009:  Svetlomet ľavý HID

55	20	2008-2009:  Svetlomet pravý HID
56	20	Rádio, SDARS (2007-2009)
57	20	–
58	15	Svetlá fendinebbia
59	30	SJB # 5 (panel poistiek prístrojovej dosky)
60	–	–
61	20	Poloha napájania # 1 (prístrojová doska)
62	20	SJB # 7 (panel poistiek prístrojovej dosky)
63	30	SJB # 6 (panel poistiek prístrojovej dosky)
64	20	Poloha napájania # 2 (konzola)
65	30	ABS # 2
66	25	2007-2009:  Vyhrievané sedadlá
67	30	SJB # 4 (panel poistiek prístrojovej dosky)
68	20	Zapaľovanie
Relé
20	PCM # 2
21	Čerpadlo paliva
22	Motorček štartovania
23	2005-2006:  PCM č. 1
24	Spojka klimatizácie
25	Ventilátor chladenia (vysoká rýchlosť)
26	Klaksón
27	Svetlá vysoké
28	Ventilátor chladenia (nízka rýchlosť)
29	Odmrazovanie zadné
30	Svetlá fendinebbia
31	Sklopná strecha (hore)
32	Ventilátor klimatizácie
33	Sklopná strecha (dole)
34	2006-2009:  Zadný kryt
Dióda
48	2005-2008:  Spojka klimatizácie
53	PCM

Relé pomocné s svetlometmi HID (2008-2009)

V vozidlách vybavených svetlometmi HID sa panel relé pomocné nachádza pod kapotou vpravo v prednej časti motorového priestoru. Tento panel relé pomocné obsahuje relé svetlometu predného ľavého a pravého HID.

Číslo	Popis
1	Svetlomet ľavý HID
2	Svetlomet pravý HID
3	–
4	–

Ford Mustang (2010-2014) – schéma poistkovej skrinky

Rok výroby: 2010, 2011, 2012, 2013, 2014.

Poistka zapaľovača cigariet (zásuvka napájania) v Ford Mustang (2010-2014) je poistka F13 v poistkovej skrinke

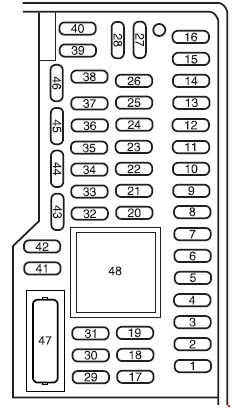

Panel poistiek kabína

Číslo	Amperáže [A]	Popis
1	30	Okno na zadnej strane vodiča (iba kabriolet)
2	15	2010: Aktivácia/deaktivácia brzdy (BOO)
3	15	SYNC ®
4	30	Okno na zadnej strane pasažiera (iba kabriolet)
5	10	Blokovanie zmeny brzdy (BTSI)
6	20	Smerovky; Núdzové svetlá.
7	10	Ľavý stretávací svetlomet
8	10	Pravý stretávací svetlomet
9	15	Nočné lampy
10	15	Zapnite osvetlenie; Projektorové svetlá Pony (2013-2014).
11	10	Bezpečnostný modul
12	7,5	Elektrické zrkadlá
13	5	Nepoužíva sa (rezerva)
14	10	Centrálny informačný displej; Elektronický panel dokončenia; GPS.
15	10	Ovládanie klímy
16	15	Nepoužíva sa (rezerva)
17	20	Elektrické uzamykanie dverí; Otvorenie batožinového priestoru (2011-2014).
18	20	Nepoužíva sa (rezerva)
19	25	2010-2012: Zosilňovač navigácie
20	15	Diagnostický konektor
21	15	Hmlové svetlá
22	15	Svetlá na parkovanie; Osvetlenie evidenčného čísla.
23	15	Diaľkové svetlá
24	20	Klakson

25	10	Osvetlenie požiadavky (úspora batérie); Žiarovky na prázdno Visor (2012-2014); Sada smeroviek (2012).
26	10	Cluster (batéria)
27	20	Napájanie spínača zapnutia
28	5	Tichý zvuk (Štartovanie)
29	5	Kamera (Štartovanie)
30	5	2011-2014: Senzor teploty motora
31	10	Modul riadenia obmedzení (RCM)
32	10	2012-2014: Asistencia pri parkovaní vzadu
33	10	Nepoužíva sa (rezerva)
34	5	Elektronická kontrola stability, uhol riadenia (2010)
35	10	Modul pomocného karosérie (ABM) Štartovanie
36	5	Pasívny protizámkový systém (PATS)
37	10	2013-2014: Cievka relé odmrazovača zadného
38	20	Nepoužíva sa (rezerva)
39	20	Rádio / navigácia
40	20	Nepoužíva sa (rezerva)
41	15	oneskorenie príslušenstva (okná, zrkadlo, auto so zatmavením [vrátane mikrofónu a kompasu] a spínač dverí III)
42	10	Nepoužíva sa (rezerva)
43	10	Ohrievané cievky relé sedadla
44	10	Nepoužíva sa (rezerva)
45	5	Relé a modul stierača; Relé ventilátora.
46	7,5	Smerovka deaktivácie airbagu pasažiera (PADI); Senzor klasifikácie pasažierov (OCS).
47	30	Automatický spínač: nepoužíva sa (rezerva)
Relé
48	Dodatočné relé oneskorenia (okná, zrkadlo, auto so zatmavením [vrátane mikrofónu a kompasu] a spínač dverí III)

Poistková skrinka

Č.	Amperáže [A]	Popis
1	80	Pannello poistková skrinka kabína
2	–	–
3	–	–
4	30	Relé motor ventilátor
5	20	Punto napájania (zásuvka)
6	40	Odmlžovač zadný
7	40	Relé ventilátor chladenia
8	40	Čerpadlo systém proti zablokovaniu (ABS)
9	30	Tergáč
10	30	Ventil ABS
11	–	–
12	20	2013-2014: Čerpadlo kvapaliny diferenciálu (len Shelby)
13	15	2010: Relé čerpadlo paliva
	20	2011-2014: Relé čerpadlo paliva (iný ako Shelby)
	25	2011-2014: Relé čerpadlo paliva (len Shelby)
14	15	2010: Relé čerpadlo paliva č. 2 (len Shelby)
	20	2013-2014: Relé čerpadlo paliva č. 2 (len Shelby)
15	10	Relé čerpadlo intercooler (len Shelby)
16	20	Vyhrievané sedadlá
17	10	Senzor alternátora
18	20	Modul pomocné karosérie (ABM)
19	30	Relé štartovanie
20	30	Zosilňovač zadný (rádio Shaker 1000 / rádio Shaker Pro)
21	30	Relé skupina motopropulsor
22	20	Zásuvka napájania
23	10	Modul riadenia skupiny motopropulsor (PCM), udržanie výkonu
24	10	2011-2014: Aktivácia / deaktivácia brzda
25	10	Relé kompresor klimatizácie
26	20	Relé svetlomet ľavý s vysokou intenzitou
27	20	Relé svetlomet pravý s vysokou intenzitou

28	–	–
29	30	Predné sklo pre cestujúcich
30	–	–
31	30	Elektricky nastaviteľné sedadlo pre cestujúcich
32	30	Sedadlo vodiča s oporou
33	30	Predný zosilňovač (rádio Shaker)
34	30	Motor predného okna vodiča
35	40	Sklopeľný horný motor
36	–	Dióda: Dióda paliva
37	–	–
38	15	2011-2014: Vstrekovače paliva (iba Shelby)
39	5	2010-2012: Cievka zadného odmrazovača (Štart); 2013-2014: Vyhrievané zrkadlá.
40	15	Riadiaca jednotka skupiny motopropulsora Vehicle Power 4 – zapaľovacia cievka
45	5	Riadiaca jednotka skupiny motopropulsora Run / Start
46	5	Riadiaca jednotka skupiny motopropulsora Vehicle Power 3 – všeobecné komponenty systému pohonu
47	15	Riadiaca jednotka skupiny motopropulsora Vehicle Power 1
48	15	Riadiaca jednotka skupiny motopropulsora Vehicle Power 5 – prevodovka
49	15	Riadiaca jednotka skupiny motopropulsora Vehicle Power 2 – komponenty systému pohonu týkajúce sa emisií
Relé
41	Relé čerpadla paliva
42	Relé čerpadla intercoolera (iba Shelby)
43	Relé kompresora klimatizácie
44	Relé čerpadla paliva č. 2 (iba Shelby)
50	Relé chladiaceho ventilátora (vysoké)
51	Relé motora ventilátora
52	Relé štartovania
53	Relé zadného odmrazovača
54	Relé predných stieračov
55	Relé chladiaceho ventilátora (nízke)
56	Nepoužívané (rezerva)
57	Relé PCM
58	2013-2014: Čerpadlo diferenciálneho fluidu (iba Shelby)

Ford Mustang (2014-2015) – schéma poistky

Rok výroby: 2014, 2015.

Poistka zapaľovača cigariet (zásuvka napájania) v Ford Mustang (2014-2015) je poistka 53 v poistkovej skrinke.

Poistková skrinka

Ford Mustang – poistky – poistková skrinka

Číslo	Amperi [A]	Popis
1	–	Nie je použité
2	–	Nie je použité
3	–	Nie je použité
4	–	Nie je použité
5	50 *	Automatická pumpa brzdového systému
6	50 *	Riadiaca jednotka karosérie
7	60 *	Riadiaca jednotka karosérie
8	50 *	Riadiaca jednotka karosérie
9	40 *	Odmrazovač zadného skla
10	40 *	Motor ventilátora
11	30 **	Predné sklo na ľavej strane
12	30 **	Sedadlo vodiča
13	30 **	Sedadlo pasažiera
14	30 **	Modul sedadla s klimatizáciou
15	20 **	Horný skladací motor
16	–	Nie je použité
17	20 **	Horný skladací motor
18	–	Nie je použité
19	20 ***	Relé blokovania stĺpika riadenia
20	10 ***	Spínač brzdy
21	20 ***	Klakson
22	10 ***	Relé modulu riadenia pohonného ústrojenstva.
23	10 ***	Spojka klimatizácie
24	30 ***	Modul kvality napätia
25	–	Nie je použité
26	25 **	Motor stieračov predného skla
27	–	Nie je použité
28	30 **	Automatická ventil pre brzdový systém
29	30 **	Elektronický ventilátor 1
30	30 **	Elektroventil štartovacieho motora
31	40 **	Elektronický ventilátor 3
32	10 ***	Bobina relé s klapkou
33	20 ***	Hlavné svetlá na ľavej strane
34	–	Nie je použité
34	20 ***	Hlavné svetlá na pravej strane.
36	10 ***	Alt sense
37	–	Nie je použité
38	20 ***	Výkon vozidla 1
39	–	Nie je použité
40	20 ***	Výkon vozidla 2
41	15 ***	Palivové vstrekovače
42	15 ***	Výkon vozidla 3
43	–	Nie je použité
44	15 ***	Výkon vozidla 4
45	–	Nie je použité
46	–	Nie je použité
47	–	Nie je použité

48	–	Nie je použité
49	30 **	Čerpadlo paliva
50	–	Relé blokovania stĺpika riadenia
51	–	Nie je použité
52	–	Relé klaksónu
53	20 **	Zapaľovač cigariet
54	20 **	Miesto pomocného napájania
55	25 **	Elektronický ventilátor 2
56	–	Nie je použité
57	–	Relé spojky klimatizácie
58	–	Nie je použité
59	–	Nie je použité
60	5 ***	Modul riadenia pohonného systému
61	–	Nie je použité
62	5 ***	Spínač štartovania systému proti zablokovaniu.
63	–	Nie je použité
64	5 ***	Elektronické posilňovač riadenia
65	–	Nie je použité
66	5 ***	Systém informácií o mŕtvom uhle; Zadná kamera; Cievky relé kompresora klimatizácie.
67	–	Nie je použité
68	10 ***	Spínač vyrovnávania svetlometov
69	–	Pomocné relé miesta napájania
70	10 ***	Vyhrievané vonkajšie zrkadlá
71	–	Nie je použité
72	5 ***	Modul senzora dažďa
73	–	Nie je použité
74	5 ***	Senzor hmotnostného prietoku vzduchu
75	–	Nie je použité
76	–	De-icer zadného okna
77	–	Elektronický chladiaci ventilátor 2
78	–	Relé ľavého svetlometu s vysokou intenzitou výboja (export).
79	–	Relé pravého svetlometu s vysokou intenzitou výboja (export).
80	–	Relé stierača predného skla
81	–	Elektromagnetická ventil pre štartér
82	–	Relé modulu riadenia pohonnej jednotky.
83	–	Nie je použité
84	–	Nie je použité
85	–	Nie je použité
86	–	Nie je použité
87	–	Nie je použité
88	–	Nie je použité
89	–	Elektronické relé ventilátora 1
90	–	Nie je použité
91	–	Elektronické relé ventilátora 3
92	–	Relé motora ventilátora
93	–	Nie je použité
94	–	Relé čerpadla paliva
* Poistky typu J. ** Poistky typu M. *** Mikro poistky

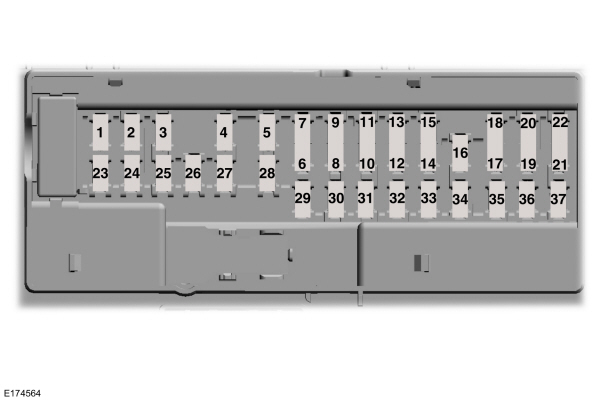

Panel poistiek v priestore pre cestujúcich

Ford Mustang – poistky – priestor pre cestujúcich

Panel poistiek sa nachádza na pravej strane priestoru pre nohy cestujúceho, za obložením a plastovou doskou s kódom kľúča.

Č.	Amperi [A]	Popis
1	10	Lucie na požiadanie
2	7,5	Modul pamäte aktívatora okien
3	20	Odľadovanie konzoly vodiča
4	5	Nepoužíva sa (rezerva)
5	20	Zosilňovač subwoofera
6	10	Nepoužíva sa (rezerva)
7	10	Nepoužíva sa (rezerva)
8	10	Nepoužíva sa (rezerva)
9	10	Nepoužíva sa (rezerva)
10	5	Nepoužíva sa (rezerva)
11	5	Nepoužíva sa (rezerva)
12	7,5	Modul klimatizácie
13	7,5	Modul brány; Modul riadenia stĺpca riadenia; Sada smeroviek.
14	10	Nepoužíva sa (rezerva)
15	10	Modul brány
16	15	Decklid (zadný kryt)
17	5	Nepoužíva sa (rezerva)
18	5	Modul senzora narušenia

19	7,5	Smerovka na deaktiváciu airbagu pasažiera.
20	7,5	Nie je používané (rezervné)
21	5	Senzor teploty a vlhkosti vo vozidle.
22	5	Modul systému klasifikácie pasažierov
23	10	Spínače; Elektrické okná; Zrkadlo.
24	20	Centrálne zamykanie
25	30	Nie je používané (rezervné)
26	30	Motor predného pravého okna
27	30	Zosilňovač
28	20	Auxiliárny modul karosérie
29	30	Elektrické zadné okno na ľavej strane.
30	30	Elektrické zadné okno na pravej strane
31	15	Nie je používané (rezervné)
32	10	Diaľkový prístup bez kľúča; Viacfukčný displej; SYNCHR; GPS modul; Indikátory.
33	20	Hlavná audio jednotka
34	30	Štartovací bus 35
35	5	Modul kontroly limitov
36	15	Auxiliárny modul karosérie
37	15	Štartovací bus poistkovej skrinky.
–	30	Nie je používané (rezervné)

Ford Mustang (2015-2018) – schéma poistkovej skrinky

Rok výroby: 2015, 2016, 2017, 2018.

Poistka zapaľovača cigariet (zásuvka napájania) v Ford Mustang (2015-2018) je poistka F13 v poistkovej skrinke

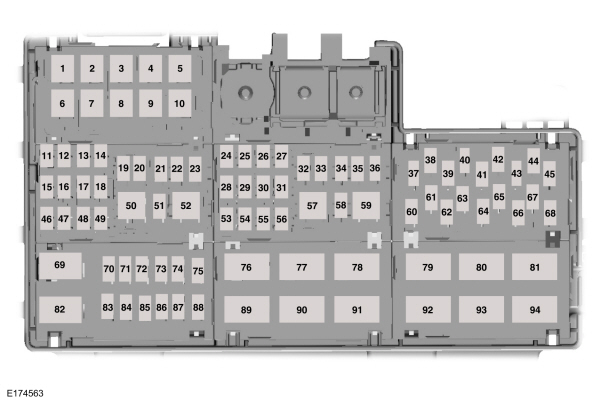

Skrinka na rozvod energie

Poistka	Amperáže [A]	Popis
1	–	Nepoužíva sa
2	–	Nepoužíva sa
3	–	Nepoužíva sa
4	–	Nepoužíva sa
5	50	Automatická pumpa brzdového systému
6	50	Modul riadenia karosérie
7	60	Modul riadenia karosérie
8	50	Modul riadenia karosérie
9	40	Odmlžovanie zadného okna
10	40	Motor ventilátora
11	30	Predné sklo na ľavej strane
12	30	Sedadlo vodiča
13	30	Sedadlo pasažiera
14	30	Modul sedadla s klimatizáciou
15	20	Motor horného sklápacieho sedadla
16	–	Nepoužíva sa
17	20	Motor horného sklápacieho sedadla
18	–	Nepoužíva sa
19	20	Relé blokovania stĺpika riadenia
20	10	Spínač on/off brzdy
21	20	Klakson
22	10	Relé modulu riadenia pohonného ústrojenstva
23	10	Spojka klimatizácie
24	30	Modul kvality napätia
25	–	Nepoužíva sa
26	25	Motor stieračov predného skla
27	–	Nepoužíva sa
28	30	Automatická ventilová súprava brzdového systému
29	30	Elektronický ventilátor 1
30	30	Elektromagnetická ventilová súprava štartovacieho motora
31	40	Elektronický ventilátor 3
32	10	Vinutie relé blokovania
33	20	Svetlomety s vysokou intenzitou na ľavej strane
34	15	2016-2017: Ventily výfuku
34	20	Svetlomety s vysokou intenzitou na pravej strane
36	10	Alt sense
37	–	Nepoužíva sa
38	20	Výkon vozidla 1
39	–	Nepoužíva sa
40	20	Výkon vozidla 2
41	15	Palivové vstrekovače
42	15	Výkon vozidla 3
43	–	Nepoužíva sa
44	15	Výkon vozidla 4
45	–	Nepoužíva sa
46	20	2016-2017: Diferenciálna pumpa
47	–	Nepoužíva sa

48	30	2016-2017: Čerpadlo paliva č. 2
49	30	Čerpadlo paliva
51	–	Nepoužíva sa
53	20	Zapaľovač cigariet
54	20	Miesto pomocného napájania
55	25	Elektronický ventilátor 2
56	–	Nepoužíva sa
58	–	Nepoužíva sa
60	5	Modul riadenia systému pohonu
61	–	Nepoužíva sa
62	5	Spínač štartovania systému proti zablokovaniu
63	–	Nepoužíva sa
64	5	Elektronická asistencia riadenia
65	–	Nepoužíva sa
66	5	Systém informácií o mŕtvom uhle. Zadná kamera. Cievky relé kompresora klimatizácie
67	–	Nepoužíva sa
68	10	Spínač vyrovnávania svetlometov
70	10	Vyhrievané vonkajšie zrkadlá
71	–	Nepoužíva sa
72	5	Modul senzora dažďa
73	–	Nepoužíva sa
74	5	Senzor prúdenia vzduchu
75	–	Nepoužíva sa
83	–	Nepoužíva sa
84	–	Nepoužíva sa
85	–	Nepoužíva sa
86	–	Nepoužíva sa
87	–	Nepoužíva sa
88	–	Nepoužíva sa
Relé
50	Relé zámku stĺpika riadenia
52	Relé klaksónu
57	Relé spojky klimatizácie
59	2016-2017: Relé výfukových ventilov
69	Pomocné relé miesta napájania
76	Odmlžovanie zadného okna
77	Elektronický chladiaci ventilátor 2
78	Relé ľavého svetlometu s vysokou intenzitou výboja (export)
79	Relé pravého svetlometu s vysokou intenzitou výboja (export)
80	Relé stieračov predného skla
81	Elektromagnetický ventil štartovacieho motora
82	Relé modulu riadenia pohonného ústrojenstva
83	Elektronické relé ventilátora 1
90	2016-2017: Diferenciálne relé čerpadla
91	Elektronické relé ventilátora 3
92	Relé motora ventilátora
93	2016-2017: Relé čerpadla paliva č. 2
94	Relé čerpadla paliva

PANEL POISTKOV V PRIESTORE PRE CESTUJÚCICH

PANEL POISTKOV SA NACHÁDZA NA PRAVEJ STRANE PRIESTORU PRE NOHY CESTUJÚCEHO, ZA PANELOM OBDOBENIA A PLASTOVOU DOSKOU S KÓDOM KĽÚČA.

Poistka	Amperáže [A]	Popis
1	10	Žiarovky na požiadanie
2	7,5	Modul pamäte ovládača okien
3	20	Odomknutie konzoly vodiča
4	5	–
5	20	Zosilňovač subwoofera
6	10	Nepoužíva sa (rezerva)
7	10	Nepoužíva sa (rezerva)
8	10	Nepoužíva sa (rezerva)
9	10	–
10	5	–
11	5	–
12	7,5	Modul klimatizácie
13	7,5	Modul brány. Modul riadenia stĺpika riadenia. Sada smeroviek
14	10	Nepoužíva sa (rezerva)
15	10	Modul brány
16	15	Zadný kryt
17	5	Nepoužíva sa (rezerva)
18	5	Modul senzora narušenia

19	7,5	Smerovka deaktivácie airbagu pasažiera
20	7,5	Nepoužívané (rezervné)
21	5	Senzor teploty a vlhkosti vo vozidle
22	5	Modul systému klasifikácie pasažierov
23	10	Spínače. Elektrické okná. Zrkadlo
24	20	Centrálne odomykanie
25	30	2016-2017: Magneride (tlmiče s variabilnými vlastnosťami)
26	30	Motor predného skla vpravo
27	30	Zosilňovač
28	20	Auxiliárny modul karosérie
29	30	Elektricky ovládané zadné sklo na ľavej strane
30	30	Elektricky ovládané zadné sklo na pravej strane
31	15	Nepoužívané (rezervné)
32	10	Diaľkový prístup bez kľúča. Viacfukčný displej. SYNCHR. Modul globálneho polohovacieho systému. Indikátory
33	20	Hlavná audio jednotka
34	30	Štartovací bus 35
35	5	Modul kontroly obmedzení
36	15	Auxiliárny modul karosérie
37	15	Štartovací bus poistkovej skrinky

Ford Mustang (2015-2020…) – schéma poistkovej skrinky

Rok výroby: 2015, 2016, 2017, 2018, 2019, 2020.

Poistky zapaľovača cigariet (zásuvky napájania) v Ford Mustang sú poistky #53 (zapaľovač cigariet) a #54 (dodatočný napájací bod) v poistkovej skrinke v motorovom priestore.

Poloha poistkovej skrinky

Priestor pre cestujúcich

Panel poistiek sa nachádza na pravej strane výklenku pre nohy pasažiera, za obkladovým panelom a plastovou doskou s kódom.

Aby ste odstránili obkladový panel, zdvihnite ho z zadných upevňovacích háčikov, ťahajte ho k sebe a nakloňte ho na stranu.
Aby ste ho znovu nainštalovali, zarovnajte výčnelky s drážkami na panely, spustite panel späť na svoje miesto a potom stlačte.
Aby ste sa dostali k panelu poistiek, najprv odstráňte dosku s kódom kľúča.

Motorový priestor

Poistková skrinka sa nachádza v motorovom priestore na ľavej strane

2016

Priestor pre cestujúcich

Priradenie poistiek v priestore pre cestujúcich (2016)

Nr	Ampere [A]	Popis
Nr	Ampere [A]	Popis
1	10 A	Svetlomet
2	7,5A	Modul pamäte s riadiacou jednotkou.
3	20A	Odomknutie konzoly vodiča.
4	5A	Nepoužíva sa (rezerva).
5	20A	Zosilňovač subwoofera.
6	10 A	Nepoužíva sa (rezerva).
7	10 A	Nepoužíva sa (rezerva).
8	10 A	Nepoužíva sa (rezerva).
9	10 A	Nepoužíva sa (rezerva).
10	5A	Nepoužíva sa (rezerva).
11	5A	Nepoužíva sa (rezerva).
12	7,5 A	Modul klimatizácie.
13	7,5 A	Modul dverí; Modul ovládania stĺpika riadenia; Prístrojový panel.
14	10 A	Modul dverí.
15	15A	Zdvíhanie zadného veka
16	5A	Nepoužíva sa (rezerva).
17	5A	Modul senzora vniknutia.
18	7,5A	Smerovka deaktivácie airbagu pasažiera.

Nr	Ampere [A]	Popis
19	7,5A	Nepoužíva sa (rezervné).
20	5A	Senzor teploty a vlhkosti vo vozidle.
21	5A	Modul systému klasifikácie cestujúcich.
22	10 A	Spínače; Elektrické okná; Zrkadlo.
23	20A	Odomknutie centrálneho zámku.
24	30A	Magneryd.
25	30A	Motor predného pravého okna.
26	30A	Zosilňovač.
27	20A	Modul dodatočnej karosérie.
28	30A	Napájanie zadného ľavého okna.
29	30A	Napájanie zadného pravého okna.
30	30A	Nepoužíva sa (rezervné).
31	15A	Nepoužíva sa (rezervné).
32	10 A	Diaľkový prístup bez kľúča; Viacfukčná obrazovka; SYNC; Modul globálneho polohovania; Smerovky.
33	20A	Hlavná audio jednotka.
34	30A	Bus “Run-start”35
35	5A	Modul riadenia obmedzení.
36	15A	Modul dodatočnej karosérie.
37	20A	Poistka štartovania poistkovej skrinky.
—	30A	Nepoužíva sa (rezervné).

Vano motore

Priradenie poistiek v poistkovej skrinke (2016)

Nr	Ampere [A]	Popis
Nr	Ampere [A]	Popis
1	—	Nepoužíva sa.
2	—	Nepoužíva sa.
3	—	Nepoužíva sa.
4	—	Nepoužíva sa.
5	50A*	Automatická pumpa brzdového systému.
6	50A*	Riadiaci modul karosérie.
7	60A*	Riadiaci modul karosérie.
8	50A*	Riadiaci modul karosérie.
9	40A*	Odmlžovač zadného okna.
10	40A*	Motor ventilátora.
11	30A**	Ľavé predné okno.
12	30A**	Sedadlo vodiča.
13	30A**	Sedadlo pasažiera.
14	30A**	Modul sedadla s klimatizáciou.
15	20A**	Náhradný horný motor.
16	—	Nepoužíva sa.
17	20A**	Náhradný horný motor.
18	—	Nepoužíva sa.
19	20A***	Relé zámku stĺpika riadenia.
20	10 A***	Spínač brzdy.
21	20A***	Klakson.
22	10 A***	Relé riadiaceho modulu pohonného systému.
23	10 A***	Spojka klimatizácie.
24	30A**	Modul kvality napätia.
25	—	Nepoužíva sa.
26	25A**	Motor stierača predného skla.
27	—	Nepoužíva sa.
28	30A**	Automatická ventilová brzdového systému.
29	30A**	Elektronický ventilátor 1.
30	30A**	Elektromagnet štartovacieho motora.
31	40A**	Elektronický ventilátor 3.
32	10 A***	Bobina relé s klapkou.
33	20A***	Ľavé svetlomety s vysokou intenzitou.
34	15A***	Výfukové ventily.
35	20A***	Pravé svetlomety s vysokou intenzitou.
36	10 A***	Senzor alternátora.
37	—	Nepoužíva sa.
38	20A***	Napájanie vozidla 1.
39	—	Nepoužíva sa.
40	20A***	Napájanie vozidla 2.
41	15A***	Palivové vstrekovače.
42	15A***	Napájanie vozidla 3.
43	—	Nepoužíva sa.
44	15A***	Napájanie vozidla 4.
45	—	Nepoužíva sa.

Nr	Ampere [A]	Popis
46	20A**	Čerpadlo diferenciálu.
47	—	Nepoužíva sa.
48	30 A**	Čerpadlo paliva #2.
49	30 A**	Čerpadlo paliva.
50	—	Relé blokovania stĺpika riadenia.
51	—	Nepoužíva sa.
52	—	Relé klaksónu.
53	20A**	Zapaľovač cigariet.
54	20A**	Body pomocného napájania.
55	25A**	Elektronický ventilátor 2.
56	—	Nepoužíva sa.
57	—	Relé spojky klimatizácie.
58	—	Nepoužíva sa.
59	—	Výfukové ventily.
60	5A	Modul riadenia pohonného systému.
61	—	Nepoužíva sa.
62	5A	Spínač štartovania so systémom proti zablokovaniu.
63	—	Nepoužíva sa.
64	5A	Elektronická asistencia riadenia.
65	—	Nepoužíva sa.
66	5A	Systém informovania o mŕtvom uhle; Zadná kamera; Cievky relé kompresora klimatizácie.
67	—	Nepoužíva sa.
68	10 A***	Spínač úrovne svetlometov.
69	—	Pomocné relé napájania.
70	10 A***	Vyhrievané vonkajšie zrkadlá.
71	—	Nepoužíva sa.
72	5A	Modul senzora dažďa.
73	—	Nepoužíva sa.
74	5A	Senzor hmotnostného prietoku vzduchu.
75	—	Nepoužíva sa.
76	—	Odmlžovač zadného okna.
77	—	Elektronický ventilátor 2 relé.
78	—	Relé Run/Start.
79	—	Nepoužíva sa.
80	—	Relé stierača predného skla.
81	—	Relé štartovacieho motora.
82	—	Relé modulu riadenia pohonného systému.
83	—	Relé chladiaceho ventilátora (GT500); Nepoužíva sa (rezerva, GT350).
87	10 A	Vyhrievané vonkajšie zrkadlá.
88	—	Nepoužíva sa.
89	—	Elektronické relé ventilátora 1.
90	—	Relé čerpadla diferenciálu.
91	—	Elektronické relé ventilátora 3.
92	—	Relé motora ventilátora.
93	—	Relé čerpadla paliva #2.
94	—	Relé čerpadla paliva.

Ford Mustang – schéma poistkovej skrinky

Rok výroby: 2021, 2022.

2021

Vozy vyrobené od 14.09.2020

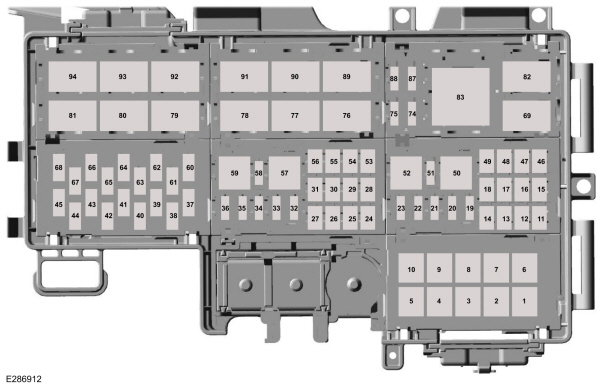

Poistková skrinka napájania

Poistková skrinka napájania sa nachádza v motorovom priestore. Je vybavená poistkami s vysokým prúdom, ktoré chránia hlavné elektrické systémy vozidla pred preťažením.

Číslo poistky alebo relé	Ampére [A]	Popis
Číslo poistky alebo relé	Ampére [A]	Popis
1	60 A1	Nepoužíva sa (rezervné).
2	—	Nepoužíva sa.
3	30 A1	Elektronický ventilátor 1.
4	40 A1	Elektronický ventilátor 3.
5	50 A1	Čerpadlo automatického brzdového systému.
6	50 A1	Modul riadenia systémov karosérie.
7	60 A1	Modul riadenia systémov karosérie.
8	50 A1	Modul riadenia systémov karosérie.
9	40 A1	Odmlžovanie zadného okna.
10	40 A1	Motor ventilátora.
11	30 A2	Predné ľavé okno.
12	30 A2	Sedadlo vodiča.
13	30 A2	Sedadlo pasažiera.
14	30 A2	Modul sedadla s vykurovaním a klimatizáciou.
15	20 A2	Pomocný motor skladacej strechy.
16	15 A2	Nepoužíva sa (rezervné).
17	20 A2	Hlavný motor skladacej strechy.
18	—	Nepoužíva sa.
19	20 A3	Relé zámku stĺpika riadenia.
20	10 A3	Spínač zapnutia/vypnutia bŕzd.
21	20 A3	Klakson.
22	10 A3	Relé modulu riadenia pohonného ústrojenstva.
23	10 A3	Spojka klimatizácie.
24	30 A2	Modul kvality napätia.
25	20 A2	Nepoužíva sa (rezervné).
26	25 A2	Motor predného stierača.
27	—	Nepoužíva sa.
28	30 A2	Ventil automatického brzdového systému.
29	30 A2	Nepoužíva sa (rezervné).
30	30 A2	Elektromagnet motora na štartovanie.
31	30 A2	Nepoužíva sa (rezervné).
32	10 A3	Štartovacia cievka relé.
33	15 A3	Zapnutie/štartovanie.
34	15 A3	Výfukové ventily.
35	—	Nepoužíva sa.
36	10 A3	Senzor alternátora.
37	—	Nepoužíva sa.
38	20 A3	Napájanie vozidla 1.
39	—	Nepoužíva sa.
40	20 A3	Napájanie vozidla 2.
41	15 A3	Vstrekovače.
42	15 A3	Napájanie vozidla 3.
43	—	Nepoužíva sa.
44	15 A3	Napájanie vozidla 4.

Číslo poistky alebo relé	Ampere [A]	Popis
45	—	Nepoužíva sa.
46	20 A2	Čerpadlo diferenciálu (Mach 1).
	—	Nepoužíva sa (základná verzia).
47	—	Nepoužíva sa.
48	30 A2	Nepoužíva sa (rezervné).
49	30 A2	Čerpadlo paliva.
50	—	Relé blokovania stĺpika riadenia.
51	—	Nepoužíva sa.
52	—	Relé akustického signálu.
53	20 A2	Zapaľovač.
54	20 A2	Dodatočná napájacia zásuvka.
55	25 A2	Elektronický ventilátor 2.
56	—	Nepoužíva sa.
57	—	Relé spojky klimatizácie.
58	—	Nepoužíva sa.
59	—	Relé výfukových ventilov.
60	5 A3	Modul riadenia pohonnej jednotky.
61	—	Nepoužíva sa.
62	5 A3	Spínač aktivácie systému prevencie zablokovania kolies počas brzdenia.
63	—	Nepoužíva sa.
64	5 A3	Elektronický asistenčný systém riadenia.
65	—	Nepoužíva sa.
66	5 A3	Systém monitorovania mŕtveho uhla; Zadná kamera; Cievky relé odmrazovania zadného okna; Modul systému riadenia dynamiky vozidla.
67	—	Nepoužíva sa.
68	10 A3	Spínač nastavenia svetlometov.
69	—	Relé zapaľovača; Relé dodatočnej napájacej zásuvky.
74	5 A3	Merací prístroj hmotnosti vzduchu.
	5 A3	Modul senzora dažďa.
76	—	Relé odmrazovania zadného okna.
77	—	Relé elektronického ventilátora 2.
78	—	Relé zapaľovania/štartovania.
79	—	Nepoužíva sa.
80	—	Relé predného stierača.
81	—	Relé elektromagnetu štartéra.
82	—	Relé modulu riadenia pohonnej jednotky.
83	—	Nepoužíva sa.
87	10 A3	Vyhrievané vonkajšie zrkadlá.
88	—	Nepoužíva sa.
89	—	Relé elektronického ventilátora 1.
90	—	Relé čerpadla diferenciálu (Mach 1).
	—	Nepoužíva sa (základná verzia).
91	—	Relé elektrického ventilátora 3.
92	—	Relé motora ventilátora.
93	—	Nepoužíva sa.
94	—	Relé čerpadla paliva.

¹Poistky typu J.

²Poistky typu M.

³Micropoistky.

Poistková skrinka v priestore pre cestujúcich

Poistková skrinka sa nachádza na pravej strane priestoru nôh pasažiera, za obkladovým panelom a plastovou doskou s kódom.

Číslo poistky alebo relé	Ampére [A]	Popis
Číslo poistky alebo relé	Ampére [A]	Popis
1	—	Nie je používané.
2	10 A	Elektrické okná; Elektrochromatické zrkadlo; Elektrické zámky dverí.
3	7,5 A	Elektricky nastaviteľné zrkadlá; Sedadlá s funkciou pamäte.
4	20 A	Nie je používané (rezervné).
5	—	Nie je používané.
6	10 A	Nie je používané (rezervné).
7	10 A	Nie je používané (rezervné).
8	5 A	Modul riadenia telematického systému – modem.
9	5 A	Nie je používané.
10	—	Nie je používané.
11	—	Nie je používané.
12	7,5 A	Elektronický ovládací panel; Modul-gateway.
13	7,5 A	Modul riadenia stĺpika riadenia; Prístrojová doska.
14	15 A	Nie je používané.
15	15 A	SYNC; Smerovky.
16	—	Nie je používané.
17	7,5 A	Modul riadenia svetlometov.
18	7,5 A	Nie je používané.

Číslo poistky alebo relé	Ampér [A]	Popis
19	5 A	Nepoužíva sa.
20	5 A	Modul senzora narušenia.
21	5 A	Vnútorný senzor teploty a vlhkosti.
22	5 A	Modul dodatočnej karosérie.
23	30 A	Zosilňovač.
24	30 A	Modul systému riadenia dynamiky vozidla.
25	20 A	Modul rozptýleného vnútorného osvetlenia.
26	30 A	Motor predného pravého okna (modul distribúcie napájania).
27	30 A	Napájanie zadného ľavého okna.
28	30 A	Napájanie zadného pravého okna.
29	15 A	Modul-gateway.
30	5 A	Nepoužíva sa (rezervný)
31	10 A	Systém centrálneho zamykania bez kľúča.
32	20 A	Audio systém.
33	—	Nepoužíva sa.
34	30 A	Bus polohy zapaľovania/štartovania.
35	5 A	Poistková skrinka distribúcie napájania relé polohy zapaľovania/štartovania.
36	15 A	Predná kamera.
37	20 A	Modul vyhrievaného volantu.

2022

Vozy vyrobené od 27.09.2021

Poistková skrinka

Poistková skrinka sa nachádza v motorovom priestore. Je vybavená poistkami s vysokým prúdom, ktoré chránia hlavné elektrické systémy vozidla pred preťažením.

Číslo poistky alebo relé	Ampere [A]	Popis
Číslo poistky alebo relé	Ampere [A]	Popis
1	60 A1	Nie je použité (rezerva).
2	—	Nie je použité.
3	30 A1	Elektronický ventilátor 1.
4	40 A1	Elektronický ventilátor 3.
5	50 A1	Čerpadlo automatického brzdového systému.
6	50 A1	Modul riadenia systémov karosérie.
7	60 A1	Modul riadenia systémov karosérie.
8	50 A1	Modul riadenia systémov karosérie.
9	40 A1	Odmlžovanie zadného okna.
10	40 A1	Motor ventilátora.
11	30 A2	Predné okno na ľavej strane.
12	30 A2	Sedadlo vodiča.
13	30 A2	Sedadlo pasažiera.
14	30 A2	Modul sedadla s vyhrievaním a klimatizáciou.
15	20 A2	Pomocný motor skladacej strechy.
16	15 A2	Nie je použité (rezerva).
17	20 A2	Hlavný motor skladacej strechy.
18	—	Nie je použité.
19	20 A3	Relé zámku stĺpika riadenia.
20	10 A3	Spínač zapnutia/vypnutia bŕzd.
21	20 A3	Klakson.
22	10 A3	Relé modulu riadenia pohonnej jednotky.
23	10 A3	Spojka klimatizácie.
24	30 A2	Modul kvality napätia.
25	20 A2	Nie je použité (rezerva).
26	25 A2	Motor predného stierača.
27	—	Nie je použité.
28	30 A2	Ventil automatického brzdového systému.
29	30 A2	Nie je použité (rezerva).
30	30 A2	Elektromagnet štartovacieho motora.
31	30 A2	Nie je použité (rezerva).
32	10 A3	Bobina relé s klapkou.
33	15 A3	Zapaľovanie/štartovanie.
34	15 A3	Výfukové ventily.
35	—	Nie je použité.
36	10 A3	Senzor alternátora.
37	—	Nie je použité.
38	20 A3	Napájanie vozidla 1.
39	—	Nie je použité.
40	20 A3	Napájanie vozidla 2.
41	15 A3	Vstrekovače.
42	15 A3	Napájanie vozidla 3.
43	—	Nie je použité.
44	15 A3	Napájanie vozidla 4.

Číslo poistky alebo relé	Ampere [A]	Popis
45	—	Nepoužíva sa.
46	20 A2	Čerpadlo diferenciálu (Mach 1).
	—	Nepoužíva sa (základná verzia).
47	—	Nepoužíva sa.
48	30 A2	Nepoužíva sa (rezervné).
49	30 A2	Čerpadlo paliva.
50	—	Relé blokovania stĺpika riadenia.
51	—	Nepoužíva sa.
52	—	Relé akustického signálu.
53	20 A2	Zapaľovač.
54	20 A2	Dodatočná napájacia zásuvka.
55	25 A2	Elektronický ventilátor 2.
56	—	Nepoužíva sa.
57	—	Relé spojky klimatizácie.
58	—	Nepoužíva sa.
59	—	Relé výfukových ventilov.
60	5 A3	Riadiaci modul pohonnej jednotky.
61	—	Nepoužíva sa.
62	5 A3	Spínač aktivácie systému prevencie zablokovania kolies počas brzdenia.
63	—	Nepoužíva sa.
64	5 A3	Elektronický asistenčný systém riadenia.
65	—	Nepoužíva sa.
66	5 A3	Systém monitorovania mŕtveho uhla; Zadná kamera; Cievky relé odmrazovania zadného okna; Modul systému riadenia dynamiky vozidla.
67	—	Nepoužíva sa.
68	10 A3	Spínač nastavenia svetlometov.
69	—	Relé zapaľovača; Relé dodatočnej napájacej zásuvky.
74	5 A3	Merací prístroj hmotnosti vzduchu.
75	5 A3	Modul senzora dažďa.
76	—	Relé odmrazovania zadného okna.
77	—	Relé elektronického ventilátora 2.
78	—	Relé zapaľovania/štartovania.
79	—	Nepoužíva sa.
80	—	Relé predného stierača.
81	—	Relé elektromagnetu štartéra.
82	—	Relé riadiaceho modulu pohonnej jednotky.
83	—	Nepoužíva sa.
87	10 A3	Vyhrievané vonkajšie zrkadlá.
88	—	Nepoužíva sa.
89	—	Relé elektronického ventilátora 1.
90	—	Relé čerpadla diferenciálu (Mach 1).
	—	Nepoužíva sa (základná verzia).
91	—	Relé elektrického ventilátora 3.
92	—	Relé motora ventilátora.
93	—	Nepoužíva sa.
94	—	Relé čerpadla paliva.

¹Poistky typu J.

²Poistky typu M.

³Micropoistky.

Poistková skrinka v priestore pre cestujúcich

Poistková skrinka sa nachádza na pravej strane priestoru nôh pasažiera, za obložením a plastovou doskou s kódom.

Číslo poistky alebo relé	Ampére [A]	Popis
Číslo poistky alebo relé	Ampére [A]	Popis
1	—	Nepoužíva sa.
2	10 A	Elektrické okná; Elektrochromatické zrkadlo; Elektrické zámky dverí.
3	7,5 A	Elektricky nastaviteľné zrkadlá; Sedadlá s funkciou pamäte.
4	20 A	Nepoužíva sa (rezervné).
5	—	Nepoužíva sa.
6	10 A	Nepoužíva sa (rezervné).
7	10 A	Nepoužíva sa (rezervné).
8	5 A	Modul riadenia telematického systému – modem.
9	5 A	Nepoužíva sa.
10	—	Nepoužíva sa.
11	—	Nepoužíva sa.
12	7,5 A	Elektronický ovládací panel; Modul-gateway.
13	7,5 A	Modul riadenia stĺpika riadenia; Prístrojová doska.
14	15 A	Nepoužíva sa.
15	15 A	SYNC; Smerovky.
16	—	Nepoužíva sa.
17	7,5 A	Modul riadenia svetlometov.
18	7,5 A	Nepoužíva sa.

Číslo poistky alebo relé	Ampér [A]	Popis
19	5 A	Nepoužíva sa.
20	5 A	Modul snímača narušenia.
21	5 A	Vnútorný snímač teploty a vlhkosti.
22	5 A	Modul dodatočnej karosérie.
23	30 A	Zosilňovač.
24	30 A	Modul systému riadenia dynamiky vozidla.
25	20 A	Modul rozptýleného vnútorného osvetlenia.
26	30 A	Motor predného pravého okna (modul distribúcie napájania).
27	30 A	Napájanie zadného ľavého okna.
28	30 A	Napájanie zadného pravého okna.
29	15 A	Modul-gateway.
30	5 A	Nepoužíva sa (rezerva)
31	10 A	Systém centrálneho zamykania bez kľúča.
32	20 A	Audio systém.
33	—	Nepoužíva sa.
34	30 A	Bus polohy zapnutia/štartovania.
35	5 A	Poistková skrinka distribúcie napájania relé polohy zapnutia/štartovania.
36	15 A	Predná kamera.
37	20 A	Modul vyhrievaného volantu.

O Ford Mustang (1987-2022)

Ford Mustang je ikonický americký športový automobil, ktorý sa vyrába od roku 1964. Modely vyrobené medzi rokmi 1987 a 2022 predstavujú šiestu generáciu tohto legendárneho vozidla. Mustang je známy svojím agresívnym dizajnom, výkonnými motormi a športovými jazdnými vlastnosťami. V priebehu rokov sa ponuka motorov rozšírila od základných štvorvalcov až po výkonné osemvalcové motory, ktoré poskytujú vysoký výkon a dynamiku. Mustang je obľúbený medzi automobilovými nadšencami pre svoju schopnosť kombinovať výkon s každodennou použiteľnosťou, čo ho robí ideálnym pre široké spektrum vodičov.

Schéma poistkovej skrinky Ford Mustang

Táto stránka zobrazuje schému poistkovej skrinky pre Ford Mustang, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Typické umiestnenia poistkovej skrinky v tomto modeli zahŕňajú priestor pod kapotou a interiér vozidla, najčastejšie v blízkosti prístrojovej dosky. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom, ktorý chráni elektrické obvody vozidla pred preťažením a skratmi, a preto je dôležité mať k dispozícii presnú schému poistkovej skrinky pre bezpečnú údržbu.
