Ford C-MAX Hybrid (2014-2018) – poistková skrinka
Ford C-MAX Hybrid – schéma poistkovej skrinky
Rok výroby: 2014, 2015.
Poistky zapaľovača cigariet (zásuvky napájania) sú poistka č. 61 (zapaľovač cigariet, zásuvka napájania v druhom rade) v poistkovej skrinke prístrojovej dosky a poistka F27 (výstup batožinového priestoru).
Poloha poistkovej skrinky
Kabína
Panel poistiek sa nachádza na pravej strane pod priestorom pre cestujúcich (odstráňte dno priestoru pre cestujúcich).
Motor
Poistková skrinka sa nachádza v motorovom priestore.
Batožinový priestor
Panel poistiek sa nachádza v batožinovom priestore za priestorom kolesa na ľavej strane
Pomocné poistkové skrinky
Vozidlo má pomocnú poistkovú skrinku pripevnenú k skrinke distribúcie energie.
Ďalšia pomocná poistková skrinka je pripojená k terminálu batérie 12 V v zadnej časti vozidla. Obsahuje poistky s vysokým prúdom. Ak musíte vymeniť jednu z týchto poistiek, kontaktujte autorizovaného predajcu.

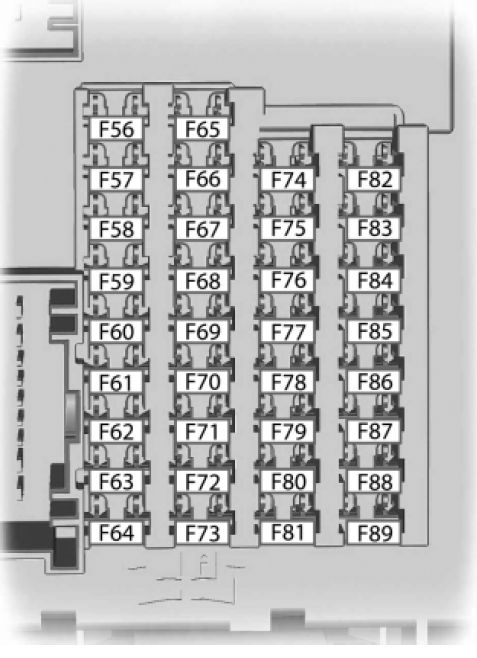

Kabína
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F56 | 20A | Napájanie čerpadla paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F57 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F58 | 5A | Nepoužíva sa (rezerva) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F59 | 5A | Pasívny systém proti krádeži | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F60 | 10 A | Vnútorné osvetlenie, skupina spínačov dverí vodiča, osvetlenie odkladacej schránky, skupina spínačov hornej konzoly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F61 | 20A | Zapaľovač cigariet, napájací bod v druhom rade | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F62 | 5A | Modul automatického stierača, zrkadlo s automatickým zatemnením | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F63 | 10 A | Nepoužíva sa (rezerva) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F64 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F65 | 10 A | Odomknutie zadného veka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F66 | 20A | Napájanie odomknutia dverí vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F67 | 7,5A | Pas na mobilný telefón (C-MAX Energi), multifunkčný displej, GPS modul, SYNC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F68 | 15A | Nepoužíva sa (rezerva) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F69 | 5A | Prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F70 | 20A | Centrálne zamykanie a napájanie odomknutia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F71 | 10 A | Kontrolná hlava kúrenia (manuálna klimatizácia), modul klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F72 | 7,5A | Modul volantu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F73 | 7,5A | Konektor na pripojenie dát, napájanie OBD II | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F74 | 15A | Napájanie svetlometu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F75 | 15A | Napájanie hmlových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F76 | 10 A | Napájanie svetla cúvania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F77 | 20A | Čerpadlo ostrekovača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F78 | 5A | Spínač zapaľovania, tlačidlo štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F79 | 15A | Rádio, spínač výstražných svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F80 | 20A | Nepoužívané (rezervné) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F81 | 5A | Napájanie slnečníka, diaľková prijímacia anténa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F82 | 20A | Zemnenie čerpadla ostrekovača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F83 | 20A | Centrálne zamykanie zemnenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F84 | 20A | Zemnenie odblokovania dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F85 | 7,5 A | Elektronické 15 napájanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F86 | 10 A | Modul riadenia obmedzení, indikátor deaktivácie airbagu pre cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F87 | — | Nepoužívané | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F88 | 25A | Nepoužívané (rezervné) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F89 | — | Nepoužívané | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

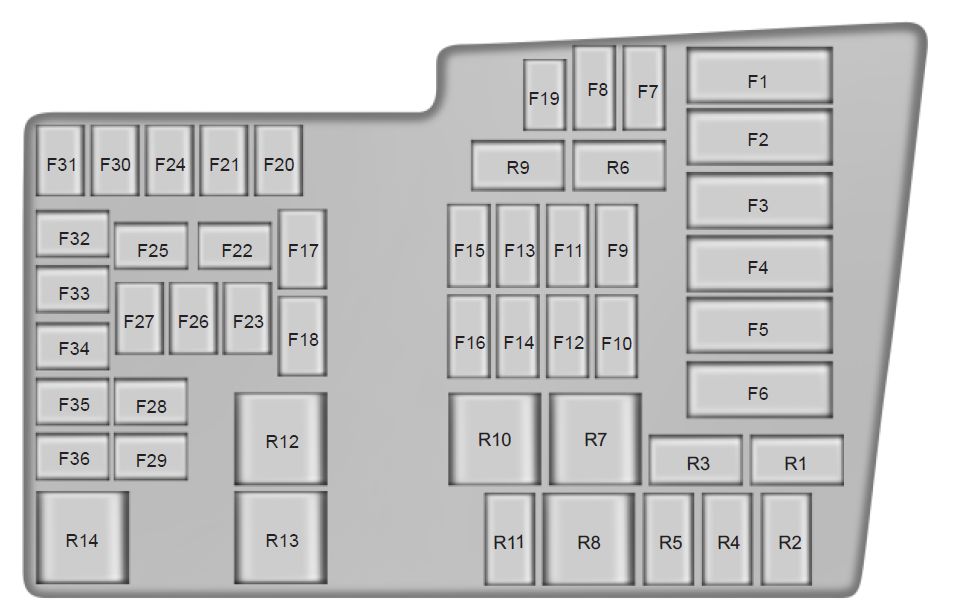

Motor
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 50A Midi | Modul ventilátora chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 50A Midi | Čerpadlo elektrickej vody | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 50A Midi | Napájanie modulu riadenia karosérie 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 50A Midi | Napájanie modulu riadenia karosérie 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 40A** | Čerpadlo systému proti zablokovaniu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 30 A** | Ventil proti zablokovaniu brzdového systému | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 40A** | Čerpadlo vákuum | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 40A** | Motor ventilátora kúrenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 30 A** | Riadenie motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 25A** | Relé modulu riadenia systému trakcie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 20A** | Zadný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 30 A** | Napájanie modulu riadenia karosérie KL30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 20A** | Napájanie modulu riadenia karosérie 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 20A** | Čerpadlo oleja prevodovky (C-MAX Energi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 20A** | Motor predného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 5A* | Systém proti zablokovaniu a modul elektronického stabilizačného programu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 15 A* | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 5A* | Spínač svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 5A* | Monitorovanie čerpadla vákuum | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 5A* | Modul riadenia motora 15 / Modul riadenia systému trakcie 15 / Čerpadlo oleja prevodovky 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 5A* | Cievky relé, modul spínača svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 10 A* | Elektronické čerpadlo chladenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F26 | 5A* | Modul elektronickej asistencie riadenia 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 5A* | Senzor hmotnostného prietoku vzduchu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 15 A* | Modul riadenia systému trakcie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 10 A* | Elektronický kompresor klimatizácie / vykurovača s pozitívnym teplotným koeficientom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 10 A* | Modul riadenia motora, modul riadenia systému trakcie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 5A* | Osvetlený krúžok nabíjacieho portu (C-MAX Energi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 20A* | Napájanie vozidla 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 15 A* | Napájanie vozidla 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 10 A* | Vstrekovače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 10 A* | Napájanie vozidla 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 20A* | Napájanie vozidla 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Mikrorelé | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Mikrorelé | Riadenie hybridného systému | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Mikrorelé | Predný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Mikrorelé | Predný a zadný stierač vysoký/nízky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Výkonové relé | Čerpadlo podtlaku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Výkonové relé | Napájanie zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Mini relé | Senzor čerpadla podtlaku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | Výkonové relé | Ventilátor chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | Mini relé | Ventilátor vykurovača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R14 | Mini relé | Riadiace relé motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Mini poistky ** Poistky do cartridge |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

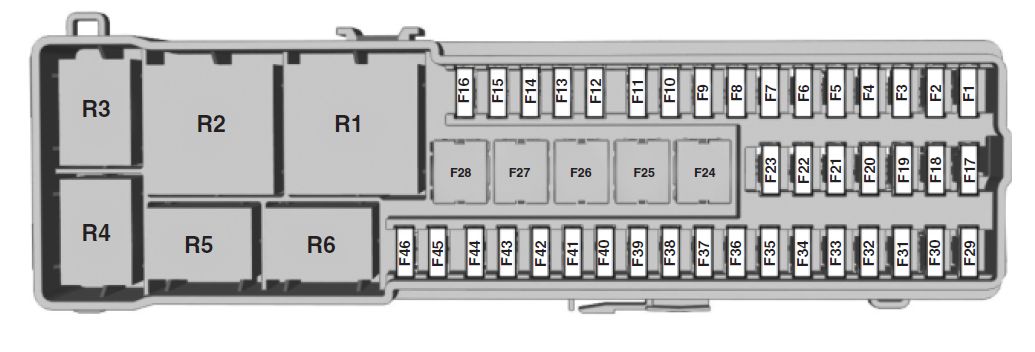

Batožinový priestor
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 5A | Modul prístupu k zadným dverám bez rúk | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 10 A | Modul vozidla bez kľúča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5A | Kľučky dverí vozidla bez kľúča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 25A | Ovládač predných dverí naľavo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 25A | Riadiaca jednotka predných dverí napravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 25A | Ovládač zadných dverí naľavo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 25A | Ovládač zadných dverí napravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 25A | Motor sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 25A | Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15A | Modul riadenia elektroniky batérie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 A | Nabíjačka (C-MAX Energi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 10 A | Modul riadenia elektroniky batérie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 15A | Modul riadenia elektroniky batérie — ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15A | Ventilátor nabíjačky (C-MAX Energi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 15A | Inteligentné rozhranie na pripojenie dát | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 10 A | Aktívne zníženie hluku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 30A | Inverter výkonu DC/AC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 25A | Elektrické zadné dvere | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F26 | 40A | Nabíjačka AC/DC (C-MAX Energi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 20A | Výstup batožinového priestoru | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 5A | Modul asistencie pri parkovaní | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 5A | Zadná kamera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 5A | Inverter výkonu DC/AC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 20A | Vyhrievanie sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 20A | Vyhrievanie sedadla pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 20A | Robustná slnečná clona | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | 5A | Senzor vlhkosti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | 10 A | Systém napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé výkonu | Zadné relé 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Mini relé | Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Mikrorelé | Dvierka paliva (C-MAX Energi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Mikrorelé | Zadný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ford C-MAX Hybrid – schéma poistkovej skrinky
Rok výroby: 2016.
Poistky zapaľovača cigariet (zásuvky napájania) sú poistka č. 61 (zapaľovač cigariet, zásuvka napájania v druhom rade) v poistkovej skrinke prístrojovej dosky a poistka F27 (výstup z priestoru batožinového priestoru).
Poloha poistkovej skrinky
Priestor pre cestujúcich
Panel poistiek sa nachádza vpravo pod zásuvkou (odstráňte dno zásuvky).
Motorový priestor
Poistková skrinka sa nachádza v motorovom priestore.
Batožinový priestor
Panel poistiek sa nachádza v batožinovom priestore za výklenkom kolesa vľavo
Predbežné poistkové skrinky
Vaše vozidlo má predbežnú poistkovú skrinku pripojenú k skrinke distribúcie.
Ďalšia predbežná poistková skrinka je pripojená k terminálu batérie 12 V v zadnej časti vozidla. Obsahuje poistky s vysokým prúdom. Ak musíte vymeniť jednu z týchto poistiek, kontaktujte autorizovaného predajcu.
Priestor pre cestujúcich
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F56 | 20A | Napájanie čerpadla paliva. |
| F57 | — | Nepoužíva sa. |
| F58 | 5A | Nepoužíva sa (rezervné). |
| F59 | 5A | Pasívny systém proti krádeži. |
| F60 | 10 A | Vnútorné osvetlenie. Sada spínačov dverí vodiča. Osvetlenie odkladacej schránky. Skupina spínačov na ovládacom paneli klimatizácie. |
| F61 | 20A | Zapaľovač cigariet. Bod napájania v druhom rade. |
| F62 | 5A | Modul automatického stierača. Zrkadlo s automatickým zatemnením. |
| F63 | 10 A | Nepoužíva sa (rezervné). |
| F64 | — | Nepoužíva sa. |
| F65 | 10 A | Odomknutie zadného veka. |
| F66 | 20A | Napájanie odomknutia dverí vodiča. |
| F67 | 7,5 A | Pasport pre mobilný telefón (C-MAX Energi). Viacfukčná obrazovka. Modul GPS. Synchronizácia. |
| F68 | 15A | Nepoužíva sa (rezervné). |
| F69 | 5A | Prístrojová doska. |
| F70 | 20A | Centrálne zamykanie a napájanie odomknutia. |
| F71 | 7,5 A | Modul klimatizácie. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F72 | 7,5 A | Modul volantu. |
| F73 | 7,5 A | Konektor dátovej zbernice. Napájanie OBD II. |
| F74 | 15A | Napájanie svetlometov. |
| F75 | 15A | Napájanie hmlových svetiel. |
| F76 | 10 A | Napájanie svetla cúvania. |
| F77 | 20A | Čerpadlo umývača skiel. |
| F78 | 5A | Spínač zapaľovania, tlačidlo štartovania. |
| F79 | 15A | Rádio. Spínač núdzových svetiel. |
| F80 | 20A | Nepoužíva sa (rezerva). |
| F81 | 5A | Silný slnečník. Diaľková prijímacia anténa. |
| F82 | 20A | Zemnenie čerpadla umývača skiel. |
| F83 | 20A | Centrálne zamykanie na zem. |
| F84 | 20A | Zemnenie odblokovania dverí pohonu. |
| F85 | 7,5A | Elektronika 15 pokrok. |
| F86 | 10 A | Modul riadenia obmedzení. Indikátor deaktivácie airbagu pre cestujúcich. |
| F87 | 15A | Nepoužíva sa (rezerva). |
| F88 | 25A | Nepoužíva sa (rezerva). |
| F89 | — | Nepoužíva sa. |
Komora motora
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F1 | 50A Midi | Modul ventilátora chladenia. |
| F2 | 50A Midi | Elektrické čerpadlo vody. |
| F3 | 50A Midi | Napájanie modulu riadenia karosérie 1. |
| F4 | 50A Midi | Napájanie modulu riadenia karosérie 2. |
| F5 | — | Nepoužíva sa. |
| F6 | — | Nepoužíva sa. |
| F7 | 40A** | Čerpadlo systému proti zablokovaniu. |
| F8 | 30A** | Ventil systému proti zablokovaniu. |
| F9 | 40A** | Čerpadlo podtlaku. |
| F10 | 40A** | Motor ventilátora kúrenia. |
| F11 | 30A** | Riadenie motora. |
| F12 | — | Nepoužíva sa. |
| F13 | 25A** | Relé modulu riadenia systému prevodu. |
| F14 | 20A** | Zadný stierač. |
| F15 | 30A** | Napájanie modulu riadenia karosérie KL30. |
| F 16 | 20A** | Napájanie modulu riadenia karosérie 15. |
| F17 | 20A** | Čerpadlo oleja prevodovky (C-MAX Energi). |
| F18 | 20A** | Motor predného stierača. |
| F19 | 5A* | Systém proti zablokovaniu a modul elektronického stabilizačného programu. |
| F20 | 15 A* | Klaksón. |
| F21 | 5A* | Spínač brzdového svetla. |
| F22 | 5A* | Monitorovanie čerpadla podtlaku. |
| F23 | 5A* | Modul riadenia motora 15. Modul riadenia systému prevodu 15. Čerpadlo oleja prevodovky 15. |
| F24 | 5A* | Vinutia relé. Modul spínača svetla. |
| F25 | 10 A* | Elektronické čerpadlo chladenia motora. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F26 | 5A* | Modul elektronickej asistencie riadenia 15. |
| F27 | 5A* | Senzor prietoku hmotnosti vzduchu. |
| F28 | 15 A* | Modul riadenia systému prenosu. |
| F29 | 10 A* | Elektronický kompresor klimatizácie. Ohrievač s pozitívnym teplotným koeficientom. |
| F30 | 10 A* | Modul riadenia motora. Modul riadenia systému prenosu. |
| F31 | 5A* | Osvetľovací krúžok nabíjacej zásuvky (C-MAX Energi). |
| F32 | 20A* | Napájanie vozidla 2. |
| F33 | 15 A* | Napájanie vozidla 4. |
| F34 | 10 A* | Vstrekovače. |
| F35 | 10 A* | Napájanie vozidla 3. |
| F36 | 20A* | Napájanie vozidla 1. |
| R1 | Microrelé | Čerpadlo podtlaku. |
| R2 | Microrelé | Klakson. |
| R3 | Microrelé | Riadenie hybridného systému prenosu. |
| R4 | Microrelé | Predný stierač. |
| R5 | Microrelé | Čerpadlo podtlaku. |
| R6 | Microrelé | Predný a zadný stierač vysoký-nízky. |
| R7 | — | Nepoužíva sa. |
| R8 | Relé napájania | Napájanie zapaľovania. |
| R9 | — | Nepoužíva sa. |
| R10 | — | Nepoužíva sa. |
| R11 | — | Nepoužíva sa. |
| R12 | Relé napájania | Ventilátor chladenia. |
| R13 | Mini relé | Ventilátor ohrievača. |
| R14 | Mini relé | Relé riadenia motora. |
| * Mini poistky ** Poistky s náplňou |
Batožinový priestor
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F1 | 5A | Modul vstupu zadného veka bez rúk. |
| F2 | 10 A | Modul vozidla bez kľúča. |
| F3 | 5A | Rukoväte dverí vozidla bez kľúča. |
| F4 | 25A | Ovládač predných ľavých dverí. |
| F5 | 25A | Ovládač predných pravých dverí. |
| F6 | 25A | Ovládač zadných ľavých dverí. |
| F7 | 25A | Ovládač zadných pravých dverí. |
| F8 | — | Nepoužíva sa. |
| F9 | 25A | Motor sedadla vodiča. |
| F10 | 25A | Vyhrievané zadné sklo. |
| F11 | 5A | Relé zapaľovania. |
| F12 | 15A | Modul riadenia elektroniky batérie. |
| F13 | — | Nepoužíva sa. |
| F14 | 10 A | Nabíjačka (C-MAX Energi). |
| F15 | — | Nepoužíva sa. |
| F 16 | — | Nepoužíva sa. |
| F17 | 10 A | Modul riadenia elektroniky batérie. |
| F18 | 15A | Modul riadenia elektroniky batérie — ventilátor. |
| F19 | 15A | Ventilátor nabíjačky (C-MAX Energi). |
| F20 | — | Nepoužíva sa. |
| F21 | 15A | Inteligentné pripojenie dátovej zbernice. |
| F22 | 10 A | Aktívne zníženie hluku. |
| F23 | — | Nepoužíva sa. |
| F24 | 30A | DC/AC menič výkonu. |
| F25 | 25A | Elektrické zadné veko. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F26 | 40A | Caricabatterie AC/DC (C-MAX Energi). |
| F27 | 20A | Výstup batožinového priestoru. |
| F28 | — | Nie je používané. |
| F29 | — | Nie je používané. |
| F30 | 5A | Modul asistencie pri parkovaní. |
| F31 | 5A | Zadná kamera. |
| F32 | 5A | DC/AC menič výkonu. |
| F33 | — | Nie je používané. |
| F34 | 20A | Vyhrievanie sedadla vodiča. |
| F35 | 20A | Vyhrievanie sedadla pasažiera. |
| F36 | — | Nie je používané. |
| F37 | 20A | Silný slnečník. |
| F38 | — | Nie je používané. |
| F39 | — | Nie je používané. |
| F40 | — | Nie je používané. |
| F41 | — | Nie je používané. |
| F42 | — | Nie je používané. |
| F43 | — | Nie je používané. |
| F44 | — | Nie je používané. |
| F45 | 5A | Senzor vlhkosti. |
| F46 | 10 A | Systém napájania. |
| R1 | Relé napájania | Relé zadné 15. |
| R2 | Mini relé | Vyhrievané zadné sklo. |
| R3 | Microrelé | Veko paliva (C-MAX Energi). |
| R4 | — | Nie je používané. |
| R5 | — | Nie je používané. |
| R6 | Microrelé | Zadný stierač. |
Ford C-MAX Hybrid – schéma poistkovej skrinky
Rok výroby: 2017, 2018.
Poistky zapaľovača cigariet (zásuvky napájania) sú poistka č. 61 (zapaľovač cigariet, zásuvka napájania v druhom rade) v poistkovej skrinke prístrojovej dosky a poistka F27 (výstup batožinového priestoru).
Poloha poistkovej skrinky
Kabína
Panel poistiek sa nachádza vpravo pod odkladacou schránkou (odstráňte dno odkladacej schránky).
Motor
Poistková skrinka sa nachádza v motorovom priestore.
Batožinový priestor
Panel poistiek sa nachádza v batožinovom priestore za priestorom pre koleso vľavo
Pomocné poistkové skrinky
Váš automobil má pomocnú poistkovú skrinku pripevnenú k skrinke distribúcie energie.
Ďalšia pomocná poistková skrinka je pripojená k terminálu batérie 12 V v zadnej časti vozidla. Obsahuje poistky s vysokým prúdom. Ak musíte vymeniť jednu z týchto poistiek, kontaktujte autorizovaného predajcu.
Kabína
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F56 | 20A | Napájanie čerpadla paliva. |
| F57 | — | Nepoužíva sa. |
| F58 | 5A | Nepoužíva sa (rezerva). |
| F59 | 5A | Pasívny systém proti krádeži. |
| F60 | 10 A | Vnútorné osvetlenie. Sada spínačov dverí vodiča. Osvetlenie odkladacej schránky. Skupina spínačov v konzole klimatizácie. |
| F61 | 20A | Zapaľovač cigariet. Bod napájania v druhom rade. |
| F62 | 5A | Modul automatického stierača. Zrkadlo s automatickým zatienením. |
| F63 | 10 A | Nepoužíva sa (rezerva). |
| F64 | — | Nepoužíva sa. |
| F65 | 10 A | Odomknutie zadného veka. |
| F66 | 20A | Napájanie na odomknutie dverí vodiča. |
| F67 | 7,5A | Pasport pre mobilný telefón (C-MAX Energi). Multifunkčný displej. GPS modul. Synchronizácia. |
| F68 | 15A | Nepoužíva sa (rezerva). |
| F69 | 5A | Prístrojová doska. |
| F70 | 20A | Centrálne zamykanie a napájanie na odomknutie. |
| F71 | 7,5A | Modul klimatizácie. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F72 | 7,5A | Modul volantu. |
| F73 | 7,5A | Konektor dátového rozhrania. Napájanie OBD II. |
| F74 | 15A | Napájanie svetlometov. |
| F75 | 15A | Napájanie hmlových svetiel. |
| F76 | 10 A | Napájanie svetla cúvania. |
| F77 | 20A | Čerpadlo ostrekovača. |
| F78 | 5A | Spínač zapaľovania, tlačidlo štartovania. |
| F79 | 15A | Rádio. Spínač núdzových svetiel. |
| F80 | 20A | Nepoužíva sa (rezerva). |
| F81 | 5A | Silný slnečník. Diaľková prijímacia anténa. |
| F82 | 20A | Zemnenie čerpadla ostrekovača. |
| F83 | 20A | Centrálne zamykanie na zem. |
| F84 | 20A | Zemnenie na odblokovanie dverí pohonu. |
| F85 | 7,5 A | Elektronické 15 posun. |
| F86 | 10 A | Modul riadenia limitov. Indikátor deaktivácie airbagu pre cestujúcich. |
| F87 | 15A | Nepoužíva sa (rezerva). |
| F88 | 25A | Nepoužíva sa (rezerva). |
| F89 | — | Nepoužíva sa. |
Motor
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F1 | 50A Midi | Modul ventilátora chladenia. |
| F2 | 50A Midi | Elektrické čerpadlo vody. |
| F3 | 50A Midi | Napájanie modulu riadenia karosérie 1. |
| F4 | 50A Midi | Napájanie modulu riadenia karosérie 2. |
| F5 | — | Nepoužíva sa. |
| F6 | — | Nepoužíva sa. |
| F7 | 40A | Čerpadlo systému proti zablokovaniu. |
| F8 | 30A | Ventil systému proti zablokovaniu. |
| F9 | 40A | Čerpadlo podtlaku. |
| F10 | 40A | Motor ventilátora kúrenia. |
| F11 | 30A | Riadenie motora. |
| F12 | — | Nepoužíva sa. |
| F13 | 25 A | Relé modulu riadenia systému pohonu. |
| F14 | 20A | Zadný stierač. |
| F15 | 30A | Napájanie modulu riadenia karosérie KL30. |
| F 16 | 20A | Napájanie modulu riadenia karosérie 15. |
| F17 | 20A | Čerpadlo oleja prevodovky (C-MAX Energi). |
| F18 | 20A | Motor predného stierača. |
| F19 | 5A | Systém proti zablokovaniu a modul elektronického stabilizačného programu. |
| F20 | 15 A | Klakson. |
| F21 | 5A | Spínač svetla stop. |
| F22 | 5A | Monitorovanie čerpadla podtlaku. |
| F23 | 5A | Modul riadenia motora 15. Modul riadenia systému pohonu 15. Čerpadlo oleja prevodovky 15. |
| F24 | 5A | Bobiny relé. Modul spínača svetla. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F25 | 10 A | Elektronické čerpadlo chladenia motora. |
| F26 | 5A | Elektronický modul asistencie riadeniu 15. |
| F27 | 5A | Senzor hmotnostného prúdenia vzduchu. |
| F28 | 15A | Modul riadenia pohonného systému. |
| F29 | 10 A | Elektronický kompresor klimatizácie. Kúrenie s pozitívnym teplotným koeficientom. |
| F30 | 10 A | Modul riadenia motora. Modul riadenia pohonného systému. |
| F31 | 5A | Osvetľovací prstenec nabíjacej zásuvky (C-MAX Energi). |
| F32 | 20A | Napájanie vozidla 2. |
| F33 | 15A | Napájanie vozidla 4. |
| F34 | 10 A | Vstrekovače. |
| F35 | 10 A | Napájanie vozidla 3. |
| F36 | 20A | Napájanie vozidla 1. |
| R1 | Microrelé | Čerpadlo podtlaku. |
| R2 | Microrelé | Klakson. |
| R3 | Microrelé | Riadenie hybridného pohonného systému. |
| R4 | Microrelé | Predný stierač. |
| R5 | Microrelé | Čerpadlo podtlaku. |
| R6 | Microrelé | Predný a zadný stierač vysoký-nízky. |
| R7 | — | Nepoužíva sa. |
| R8 | Relé napájania | Napájanie zapaľovania. |
| R9 | — | Nepoužíva sa. |
| R10 | — | Nepoužíva sa. |
| R11 | — | Nepoužíva sa. |
| R12 | Relé napájania | Ventilátor chladenia. |
| R13 | Mini relé | Ventilátor kúrenia. |
| R14 | Mini relé | Relé riadenia motora. |
Batožinový priestor
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F1 | 5A | Modul prístupu k dverám bez rúk. |
| F2 | 10 A | Modul vozidla bez kľúča. |
| F3 | 5A | Rukoväte dverí vozidla bez kľúča. |
| F4 | 25A | Kontrolér predných ľavých dverí. |
| F5 | 25A | Kontrolér predných pravých dverí. |
| F6 | 25A | Kontrolér zadných ľavých dverí. |
| F7 | 25A | Kontrolér zadných pravých dverí. |
| F8 | 25A | Motor sedadla pasažiera. |
| F9 | 25A | Motor sedadla vodiča. |
| F10 | 25A | Vyhrievané zadné sklo. |
| F11 | 5A | Relé zapaľovania. |
| F12 | 15A | Modul riadenia elektroniky batérie. |
| F13 | — | Nepoužíva sa. |
| F14 | 10 A | Nabíjačka (C-MAX Energi). |
| F15 | — | Nepoužíva sa. |
| F 16 | — | Nepoužíva sa. |
| F17 | 10 A | Modul riadenia elektroniky batérie. |
| F18 | 15A | Modul riadenia elektroniky batérie — ventilátor. |
| F19 | 15A | Ventilátor nabíjačky (C-MAX Energi). |
| F20 | — | Nepoužíva sa. |
| F21 | 15A | Inteligentné pripojenie dátového rozhrania. |
| F22 | 10 A | Aktívne zníženie hluku. |
| F23 | — | Nepoužíva sa. |
| F24 | 30A | DC/AC menič výkonu. |
| F25 | 25A | Elektrické dvere. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F26 | 40A | Caricabatterie AC/DC (C-MAX Energi). |
| F27 | 20A | Výstup batožinového priestoru. |
| F28 | — | Nepoužíva sa. |
| F29 | 5A | Detekcia mŕtveho uhla. |
| F30 | 5A | Modul asistencie pri parkovaní. |
| F31 | 5A | Zadná kamera. |
| F32 | 5A | DC/AC menič výkonu. |
| F33 | — | Nepoužíva sa. |
| F34 | 20A | Vyhrievanie sedadla vodiča. |
| F35 | 20A | Vyhrievanie sedadla pasažiera. |
| F36 | — | Nepoužíva sa. |
| F37 | 20A | Silný slnečník. |
| F38 | — | Nepoužíva sa. |
| F39 | — | Nepoužíva sa. |
| F40 | — | Nepoužíva sa. |
| F41 | — | Nepoužíva sa. |
| F42 | — | Nepoužíva sa. |
| F43 | — | Nepoužíva sa. |
| F44 | — | Nepoužíva sa. |
| F45 | – | Nepoužíva sa. |
| F46 | 10 A | Systém napájania. |
| R1 | Relé výkonu | Zadné relé 15. |
| R2 | Mini relé | Vyhrievané zadné sklo. |
| R3 | Microrelé | Veko paliva (C-MAX Energi). |
| R4 | — | Nepoužíva sa. |
| R5 | — | Nepoužíva sa. |
| R6 | Microrelé | Zadný stierač. |
O Ford C-MAX Hybrid (2014-2018)
Ford C-MAX Hybrid (2014-2018) je kompaktné hybridné vozidlo, ktoré kombinuje efektívnosť elektrického pohonu s výkonom benzínového motora. Tento model je vybavený 2.0-litrovým štvorvalcovým motorom v kombinácii s elektrickým motorom, čo umožňuje dosiahnuť nízku spotrebu paliva a znížené emisie. Interiér vozidla je priestranný a ponúka moderné technologické prvky, ako je dotyková obrazovka a pokročilé asistenčné systémy pre vodiča. Ford C-MAX Hybrid je navrhnutý tak, aby poskytoval pohodlnú a ekologickú jazdu, pričom zachováva praktickosť a flexibilitu pre každodenné použitie.
Schéma poistkovej skrinky Ford C-MAX Hybrid
Táto stránka zobrazuje schému poistkovej skrinky pre Ford C-MAX Hybrid, ktorá je kľúčová pre identifikáciu a údržbu elektrických systémov vozidla. V tomto modeli sa poistková skrinka nachádza typicky pod palubnou doskou na strane vodiča a v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo je nevyhnutné pre správnu údržbu. Pri výmene poistiek je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kritickým prvkom pre bezpečnú a efektívnu prevádzku vozidla, a preto je dôležité mať prehľad o jej konfigurácii.
