Ford Focus C307 (2007-2015) – poistková skrinka

Ford Focus C307 (2007-2015) – schéma poistky

Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Poistka zapaľovača cigariet (zásuvka napájania) v Ford Focus C307 (2007-2015) je poistka 109 v poistkovej skrinke v kabíne.

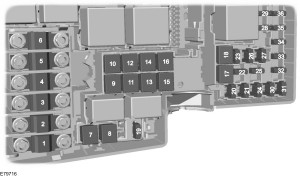

Poistková skrinka v motorovom priestore

Nr	Amp [A]	Popis
1	40	Ventilátor chladenia
2	80	Servoriadenie
3	60	Napájanie poistkovej skrinky cestujúceho 1.
4	60	Napájanie poistkovej skrinky cestujúceho 2.
5	80	Prídavný ohrievač
6	60	Žhaviaca sviečka (iba diesel)
7	30	ABS, čerpadlo kontroly stability
8	20	ABS, ventily kontroly stability
9	20	Modul kontroly pohonnej jednotky (PCM)
10	30	Ventilátor klimatizácie
11	20	Kľúč na zapaľovanie
12	40	Relé zapaľovania 15l
13	20	Cievka štartéra
14	40	Vyhrievané čelné sklo, pravá strana
15	30	Relé ventilátora chladenia (Sigma – iba bez A/C).
16	40	Vyhrievané čelné sklo, ľavá strana
17	30	Sklený strešný panel
18	30	Inverter výkonu
19	10	Modul ABS

20	15	Klaksón
21	20	Prídavný ohrievač
22	10	Modul posilňovača riadenia
23	30	Stierač svetlometov
24	15	Prídavný ohrievač (iba diesel)
25	10	Zapaľovanie, relé
26	15	Automatická prevodovka
	10	Kontinuálne napájanie PCM (iba Focus ST a Focus RS).
27	10	Spojka klimatizácie
28	10	Monitorovanie žhaviacich sviečok (iba diesel)
29	10	Klimatizácia bi-zóna
30	3	PCM, automatická prevodovka
31	10	Inteligentné nabíjanie senzora batérie
32	10	Automatická prevodovka
	10	Napájanie vstrekovačov paliva (iba Focus ST a Focus RS)
33	10	Ohrievané kyslíkové senzory (iba benzín)
	10	Bypass ventil intercoolera (iba diesel)
20	Ohrievaný kyslíkový senzor (iba Focus ST a Focus RS)
34	10	Vstrekovače, zapaľovacie transformátory
35	10	PCM, ventily, solenoidy
36	10	PCM

Poistková skrinka v kabíne

Číslo	Amp [A]	Popis
100	10	Napájanie zapalovania elektronických modulov
101	20	Elektrický modul ovládania otváracej strechy; Elektrické sedadlo vodiča; Modul ovládania strechy (iba kabriolet).
102	10	Ovládanie vykurovania; Stĺpik riadenia; Filter pevných častíc; Prijímač diaľkového ovládania.
103	10	Napájanie batérie pre ovládanie osvetlenia
104	10	Úspora batérie; Vnútorné osvetlenie,
105	25	Vyhrievané čelné sklo
106	20	Systém bezkľúčového vstupu
107	10	Napájanie batérie prístrojovej dosky; Diagnostika palubného systému.
108	7,5	Príslušenstvo pre panel (audio a navigačná jednotka)
109	20	Zapaľovač cigariet; Dodatočná napájacia zásuvka vzadu.
110	10	Napájanie zapalovania denných svetiel na spínači osvetlenia
111	15	Palivové čerpadlo (iba benzínový motor)
112	15	Napájanie batérie pre audio moduly
113	10	Denné svetlá (osvetlenie polohy).
114	10	Napájanie zapalovania prístrojovej dosky; Imobilizér motora.
115	7,5	Napájanie zapalovania ovládania osvetlenia
116	20	Hmlové svetlá
117	7,5	Osvetlenie evidenčného čísla
118	20	Modul dverí, ľavé zadné
1119	15	Dodatočná napájacia zásuvka v batožinovom priestore
	25	Dodatočná napájacia zásuvka v batožinovom priestore (vozidlá s ťahacím modulom)
120	20	Modul dverí, pravé zadné

121	20	Vyhrievané predné sedadlá
122	10	Modul airbagu
123	7,5	Vyhrievané vonkajšie zrkadlá
124	7,5	Položkové svetlá, bočné svetlá, zadné svetlá (na ľavej strane)
125	7,5	Položkové svetlá, bočné svetlá, zadné svetlá (pravá strana)
126	20	Systém keyless
127	25	Elektrické okná
128	–	Nepoužíva sa
129	20	Spínače
130	–	Nepoužíva sa
131	15	Stierač zadného okna
132	15	Brzdové svetlá
133	25	Relé centrálneho zamykania; Modul dverí pre cestujúcich.
134	20	Centrálne zamykanie, modul dverí vodiča
135	20	Deň svetlá
136	15	Čerpadlo ostrekovača; Vyhrievané trysky ostrekovača.
137	10	Akumulátorový signalizátor
138	10	Modul riadenia pohonného ústrojenstva; Pedál akcelerátora; Automatická prevodovka.
139	10	Diaľkové svetlá pravá strana
140	10	Diaľkové svetlá, ľavá strana
141	10	Svetlomet cúvania, elektrické zrkadlá
142	15	Parkovacie svetlá, pravá strana
143	15	Parkovacie svetlá, ľavá strana

O Ford Focus C307 (2007-2015)

Ford Focus C307, vyrábaný v rokoch 2007 až 2015, je obľúbený kompaktný automobil, ktorý sa vyznačuje svojou spoľahlivosťou a všestrannosťou. Tento model ponúka rôzne možnosti motorizácie, vrátane benzínových a naftových motorov, ktoré sa líšia výkonom a spotrebou paliva. Interiér vozidla je navrhnutý s dôrazom na komfort a praktickosť, pričom poskytuje dostatok priestoru pre cestujúcich aj batožinu. Ford Focus C307 je známy aj svojimi jazdnými vlastnosťami, ktoré zabezpečujú stabilitu a pohodlie na cestách.

Schéma poistkovej skrinky Ford Focus C307

Táto stránka zobrazuje schému poistkovej skrinky pre Ford Focus C307, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza v motorovom priestore a v interiéri pod palubnou doskou. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať presné informácie o jej obsahu.
