V tomto článku nájdeš diagramy poistkovej skrinky Citroën C3 Aircross 2017‑2022, získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Citroen C3 Aircross – schéma poistkovej skrinky

Rok výroby: 2017, 2018, 2019, 2020, 2021.

Poistky zapaľovača cigariet (zásuvky napájania) v Citroen C3 Aircross sú poistky F32(predná) a F7(zadná)  v spodnej poistkovej skrinke palubnej dosky.

Poistky v palubnej doske



Dve poistkové skrinky sa nachádzajú v dolnej časti palubnej dosky pod volantom.



Dve poistkové skrinky sa nachádzajú v dolnej časti palubnej dosky v odkladacej schránke.

Horná poistková skrinka



Číslo	Amperáže [A]	Popis
F2	10	Vyhrievané zrkadlá.
F3	30	Elektrické okná s impulzným ovládaním v predných dverách.
F4	5	Automaticky sklopné zrkadlá.
F5	30	Elektrické okná s impulzným ovládaním v zadných dverách.
F6	25	Vyhrievané predné sedadlá.
F7	15	Elektrické okná v predných dverách.
F8	20	Audio zosilňovač.
F10	25	Panoramatická strecha.
F12	20	Otváracia strecha.

Poistková skrinka inferiore



Číslo	Amperáž [A]	Popis
F3	5	Napájanie prívesu.
F4	15	Klaksón.
F5 – F6	20	Čerpadlo predného a zadného stierača.
F7	10	Napájanie 12V zadné.
F8	20	Zadný stierač.
F10 – F11	30	Zamknutie/odomknutie dverí a veka nádrže.
F14	5	Alarm, telematický modul.
F27	5	Alarm (príprava).
F29	20	Rádio.
F31	15	Rádio (príslušenstvo aftermarket).
F32	15	Napájanie 12 V predné.

Poistky v motorovom priestore

Poistková skrinka sa nachádza v motorovom priestore, blízko batérie.





Číslo	Amperáž [A]	Popis
F15	10	Svetlomet predný ľavý proti hmlovým svetlám.
F16	10	Svetlomet predný pravý proti hmlovým svetlám.
F18	10	Svetlomet stretávacích svetiel pravý.
F19	10	Svetlomet stretávacích svetiel ľavý.
F29	40	Predné stierače.

Schéma poistiek a relé – Citroen C3 Aircross

Odpovedá na vozidlá vyrobené v rokoch:

2022.

Za zapaľovač cigariet (zásuvky napájania) v Citroen C3 Aircross sú zodpovedné poistky F32 (predná) a F7 (zadná) v poistkovej skrinke dolnej časti palubnej dosky.

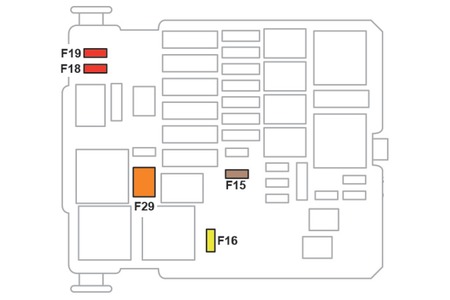

Poistky v motorovom priestore

Poistková skrinka sa nachádza v motorovom priestore, blízko batérie.

Číslo	Amperáže [A]	Popis
F15	10	Svetlomet predný ľavý hmlový.
F16	10	Svetlomet predný pravý hmlový.
F18	10	Svetlomet predný pravý diaľkový.
F19	10	Svetlomet predný ľavý diaľkový.
F29	40	Tergliče okna predného skla.

Poistky v prístrojovej doske

Dve poistkové skrinky sa nachádzajú v dolnej časti prístrojovej dosky pod volantom.

Dve poistkové skrinky sa nachádzajú v dolnej časti prístrojovej dosky v odkladacej schránke.

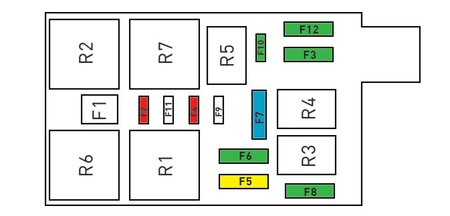

Horná poistková skrinka

Číslo	Amperáže [A]	Popis
F2	10	Specchietti retrovisori riscaldati.
F3	30	Alzavetri elektrické impulzívne v predných dverách.
F4	5	Specchietti retrovisori automaticky sklopné.
F5	30	Alzavetri elektrické impulzívne v zadných dverách.
F6	25	Predné sedadlá vyhrievané.
F7	15	Alzavetri elektrické v predných dverách.
F8	20	Audio zosilňovač.
F10	25	Panoramatická strecha.
F12	20	Otvoriteľná strecha.

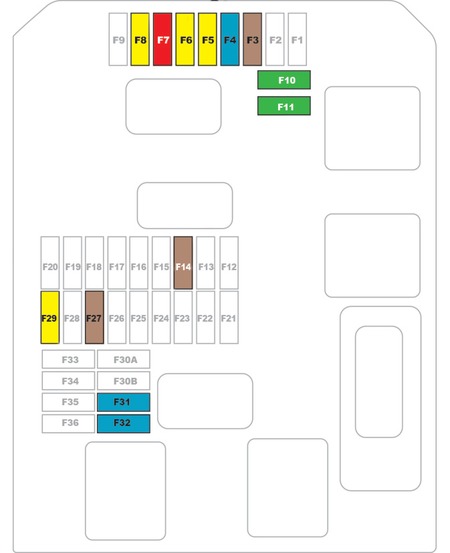

Poistková skrinka inferiore

Číslo	Amperáže [A]	Popis
F3	5	Napájanie prívesu.
F4	15	Klaksón.
F5 – F6	20	Čerpadlo predného a zadného stierača.
F7	10	Presso 12V zadné.
F8	20	Zadný stierač.
F10 – F11	30	Blokovanie/odblokovanie dverí a veka nádrže.
F14	5	Alarm, telematický modul.
F27	5	Alarm (príprava).
F29	20	Rádio.
F31	15	Rádio (príslušenstvo aftermarket).
F32	15	Presso 12 V predné.

O Citroen C3 Aircross (2017-2022)

Citroen C3 Aircross, uvedený na trh v roku 2017, je kompaktné SUV, ktoré sa vyznačuje moderným dizajnom a priestranným interiérom. Tento model ponúka rôzne možnosti motorov, vrátane benzínových a dieselových variantov, ktoré sú známe svojou efektívnosťou a spoľahlivosťou. C3 Aircross je vybavený najnovšími technológiami, ako sú asistenčné systémy pre vodiča a pokročilé multimediálne funkcie, ktoré zvyšujú komfort a bezpečnosť jazdy. Vďaka svojej flexibilite a praktickosti je ideálnym vozidlom pre mestské aj diaľkové jazdy.

Schéma poistkovej skrinky Citroen C3 Aircross

Táto stránka zobrazuje schému poistkovej skrinky pre Citroen C3 Aircross, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto modeli sa poistková skrinka zvyčajne nachádza v interiéri vozidla, pod palubnou doskou na strane vodiča, a ďalšia môže byť umiestnená v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej usporiadaní a obsahu.
