Ford Focus (1999-2018) – poistková skrinka
Ford Focus (1999-2007) – schéma poistky
Rok výroby: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Poistky zapaľovača cigariet (zásuvky napájania) v Ford Focus sú poistky č. 39 (ak sú prítomné) a č. 46 (2000-2001) alebo č. 47 (od 2002) v paneli poistiek palubnej dosky.
Index
Poloha panela poistiek
Priestor pre cestujúcich
Panel poistiek sa nachádza pod a vľavo od volantu, blízko pedála brzdy (za krytom).
Motorový priestor
Panel distribúcie napájania sa nachádza v motorovom priestore.
Schémy panelov poistiek
2000, 2001
Priestor pre cestujúcich

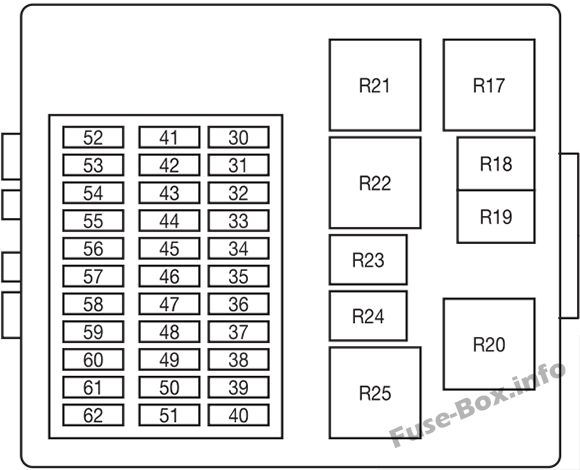

Priradenie poistiek v priestore pre cestujúcich (2000, 2001)
| № | Hodnotenie zosilňovača | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| № | Hodnotenie zosilňovača | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 7,5 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 15 | Rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Spínač svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 15 | Upozorňovací signál | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 20 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 7,5 | Interné svetlá, elektrické zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 7,5 | Centrálne hodiny, elektronické moduly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 10 | Rezervné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 15 | Zadný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 20 | Hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 15 | Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 7,5 | Bočné svetlá (ľavé) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 7,5 | Bočné svetlá (pravé) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 25 | Ohrievanie zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 7,5 | Rádio, centrálne hodiny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| № | Hodnotenie zosilňovača | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 52 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 10 | Rezervné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | 15 | Brzdové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 20 | Predné stierače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 25 | Predné elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | 25 | Zadné elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | 7,5 | Klimatizácia, recirkulácia vzduchu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | 7,5 | Elektronické moduly, prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | 7,5 | Modul airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | 7,5 | Spínač svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | 20 | Blokovanie napájania (GEM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Zadný stierač s intervalovým chodom (môže byť pripojený k relé 19) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Predný stierač s intervalovým chodom (môže byť pripojený k relé 18) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Program úspory batérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Odmrazovanie zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2002
Comparto passeggeri
Priradenie poistiek v priestore pre cestujúcich (2002)
| № | Hodnotenie zosilňovača | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| № | Hodnotenie zosilňovača | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 | Spínač svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 15 | Rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 15 | Smerovky, výstražné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 20 | Klaksón, elektrické sedadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 20 | Elektrická strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 7,5 | Vnútorné svetlá, elektrické zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 7,5 | Elektronické moduly, prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 15 | Zadný napájací bod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 10 | Svetlá cúvania (automatická prevodovka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 7,5 | Rádio (príslušenstvo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 15 | Brzdové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 15 | Zadný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 20 | Hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 7,5 | Recirkulácia vzduchu, klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 7,5 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 20 | Zapaľovač cigariet, predný napájací bod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 10 | Dátový konektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 25 | Zadné odmrazovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 7,5 | Vyhrievané zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| № | Hodnotenie zosilňovača | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 52 | 15 | Predné sedadlá s vyhrievaním | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 10 | Rezervné svetlá (manuálna prevodovka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | 25 | Elektrické zadné okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 25 | Elektrické predné okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 7,5 | Klimatizácia, recirkulácia vzduchu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | 7,5 | Elektronické moduly, prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | 7,5 | Modul airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | 7,5 | Spínač svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | 7,5 | Elektronické moduly, prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | 7,5 | Modul airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | 7,5 | Svetlo evidenčného čísla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | 20 | Blokovanie napájania (GEM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Zadný stierač s intervalom (môže byť pripojený k relé 19) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Predný stierač s intervalom (môže byť pripojený k relé 18) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Program úspory batérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Ohrievanie zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2002
Comparto pre cestujúcich
Priradenie poistiek v priestore pre cestujúcich (2002)
| № | Hodnotenie zosilňovača | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| № | Hodnotenie zosilňovača | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 | Spínač svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 15 | Rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 15 | Smerovky, výstražné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 20 | Klaksón, elektrické sedadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 20 | Elektrická strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 7,5 | Vnútorné svetlá, elektrické zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 7,5 | Elektronické moduly, prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 15 | Zadný napájací bod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 10 | Svetlá cúvania (automatická prevodovka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 7,5 | Rádio (príslušenstvo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 15 | Brzdové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 15 | Zadný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 20 | Hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 7,5 | Recirkulácia vzduchu, klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 7,5 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 20 | Zapaľovač cigariet, predný napájací bod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 10 | Dátový konektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 25 | Zadné odmrazovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 7,5 | Vyhrievané zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | — | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| № | Hodnotenie zosilňovača | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 52 | 15 | Vyhrievané predné sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 10 | Rezervné svetlá (manuálna prevodovka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | 25 | Elektrické zadné okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 25 | Elektrické predné okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 7,5 | Klimatizácia, recirkulácia vzduchu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 57 | 7,5 | Elektronické moduly, prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 58 | 7,5 | Modul airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | 7,5 | Spínač svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | 7,5 | Elektronické moduly, prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | 7,5 | Modul airbagu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 62 | 7,5 | Svetlo evidenčného čísla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 63 | 20 | Blokovanie napájania (GEM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Zadný stierač s intervalovým chodom (môže byť pripojený k relé 19) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Predný stierač s intervalovým chodom (môže byť pripojený k relé 18) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Program úspory batérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Ohrievanie zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ford Focus Electric (2015-2016) – schéma poistkovej skrinky
Rok výroby: 2015, 2016.
Poistka zapaľovača cigariet (zásuvka napájania) v Ford Focus Electric (2015-2016) je poistka F61 v poistkovej skrinke v kabíne.

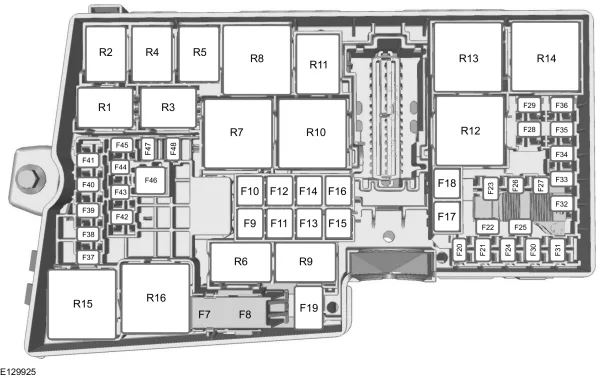

Predbežná poistková skrinka
| Nr | Amp [A] | Popis |
| F1 | 80 | Asistencia elektronická pri riadení |
| F2 | 150 | Načítanie batérie 12 V. |
| F3 | 100 | Poistková skrinka distribúcie energie |
| F4 | 50 | Modul riadenia karosérie (napájanie) |
| F5 | 70 | Prvok chladenia batérie s vysokým napätím, prvý a druhý |
| F6 | 70 | Poistková skrinka v priestore pre cestujúcich |
| F7 | – | Nepoužíva sa |
| F8 | 50 | Ventilátor chladenia elektrického motora |
| F9 | 50 | Modul riadenia karosérie (napájanie) |
| F10 | 40 | Prvok tretieho chladiva batérie s vysokým napätím. |
Poistková skrinka v motorovom priestore elektrického
| Číslo | Amp [A] | Popis |
| F7 | 40 ** | Systém prevencie zablokovania kolies; Elektronický stabilizačný program. |
| F8 | 30 ** | Elektronický stabilizačný program |
| F9 | – | Nepoužíva sa |
| F10 | 40 ** | Motor ventilátora |
| F11 | 40 ** | Čerpadlo vákuum |
| F12 | 40 ** | Relé riadenia elektrického motora |
| F13 | 40 ** | Modul riadenia nabíjania batérie |
| F14 | 40 ** | Ohrievač chladiacej kvapaliny jeden |
| F15 | 30 ** | Modul riadenia karosérie |
| F16 | 40 ** | Ohrievač chladiacej kvapaliny dva |
| F17 | – | Nepoužíva sa |
| F18 | 20 ** | Stierač čelného skla |
| F19 | 5 * | Systém prevencie zablokovania kolies; Elektronický stabilizačný program. |
| F20 | 15 * | Klakson |
| F21 | 5 * | Spínač brzdových svetiel |
| F22 | 15 * | Systém monitorovania batérie |
| F23 | 5 * | Vinutia relé |
| F24 | 5 * | Kontrola osvetlenia |
| F25 | – | Nepoužíva sa |
| F26 | 10 * | Modul riadenia systému trakcie |
| F27 | 15 | Svietiaci prstenec dverí na nabíjanie |
| F28 | 5 * | Monitorovanie čerpadla podtlaku |
| F29 | – | Nez použité |
| F30 | 5 * | Modul riadenia prevodovky |
| F31 | 10 | Pripojovací konektor dát |
| F32 | 10 | Ventil chladiva; Elektromagnetický ventil klimatizácie; Elektromagnetický ventil chladiacej jednotky. |
| F33 | 10 | Modul riadenia systému trakcie |
| F34 | 15 | Batéria s vysokým napätím |
| F35 | – | Nez použité |
| F36 | 20 * | Čerpadlo chladiacej kvapaliny |
| F37 | 5 * | Zvukový signál vozidla pre chodcov |
| F38 | 15 | Modul riadenia systému trakcie |
| F39 | 5 | Nastavenie svetlometov |
| F40 | 5 | Elektronická asistencia riadenia |
| F41 | 20 | Modul riadenia karosérie |
| F42 | – | Nez použité |
| F43 | 15 | Nastavenie svetlometov; Adaptívne predné osvetlenie. |
| F44 | – | Nez použité |
| F45 | – | Nez použité |
| F46 | – | Nez použité |
| F47 | – | Nez použité |
| F48 | 5 * | Mechanická poistka cievky relé |
| * Mini poistky ** Poistky s náplňou | ||

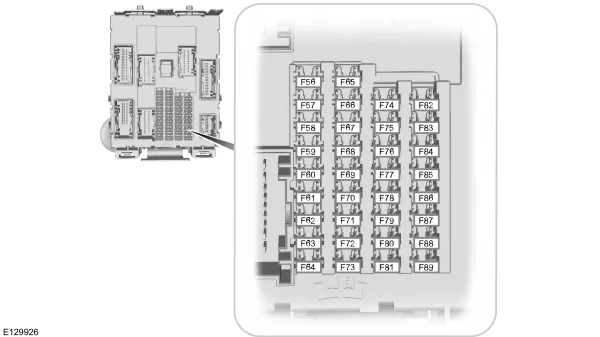

Poistková skrinka v kabíne
| Číslo | Amp [A] | Popis |
| F56 | – | Nepoužíva sa |
| F57 | – | Nepoužíva sa |
| F58 | – | Nepoužíva sa |
| F59 | 5 | Pasívny prijímač-vysielač proti krádeži |
| F60 | 10 | Vnútorné osvetlenie; Sada spínačov dverí vodiča; Lampa v odkladacej schránke; Ambientné osvetlenie. |
| F61 | 20 | Zapaľovač cigariet; Body pomocného napájania vzadu. |
| F62 | 5 | Senzor dažďa; Senzor vlhkosti; Spätné zrkadlo s automatickou funkciou stmavenia. |
| F63 | – | Nepoužíva sa |
| F64 | – | Nepoužíva sa |
| F65 | 10 | Otváranie batožinového priestoru |
| F66 | 20 | Zamknutie dverí vodiča; Dvojité zamknutie. |
| F67 | 10 | Modul rozhrania predného displeja; Modul globálneho polohovacieho systému; Konektivita s telefónom Bluetooth a hlasové ovládanie; Modul SYNC. |
| F68 | 15 | Elektrické zamknutie stĺpika riadenia |
| F69 | 5 | Sada smerovníkov |
| F70 | 20 | Centrálne zamykanie |
| F71 | 10 | Klimatizácia |
| F72 | 7,5 | Modul riadenia |
| F73 | 7,5 | Hlasový signál s napájaním z batérie (systém varovania); Diagnostický systém na palube. |
| F74 | 15 | Svetlomety |
| F75 | – | Nez použité |
| F76 | 10 | Svetlo cúvania |
| F77 | 20 | Čerpadlo ostrekovača čelného skla |
| F78 | 5 | Zapaľovanie; Spínač zapaľovania. |
| F79 | 15 | Audio jednotka; Spínač núdzových svetiel; Spínač zamykania dverí. |
| F80 | – | Nez použité |
| F81 | 5 | Senzor pohybu vnútri; Prijímač rádiových frekvencií. |
| F82 | 20 | Čerpadlo ostrekovača čelného skla |
| F83 | 20 | Centrálne zamykanie |
| F84 | 20 | Odomknutie dverí vodiča. Dvojité uzemnenie |
| F85 | 7,5 | Klimatizácia; Spínač airbagu pasažiera; Vyhrievané spínače sedadiel; Prídavný ohrievač. |
| F86 | 10 | Modul riadenia obmedzení; Spínač deaktivácie airbagu pasažiera. |
| F87 | – | Nez použité |
| F88 | – | Nez použité |
| F89 | – | Nez použité |

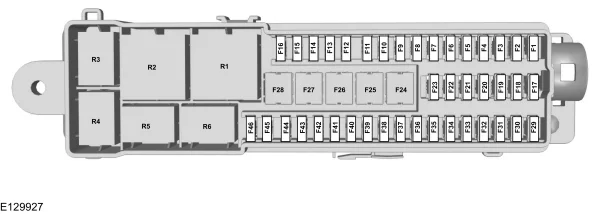

Poistková skrinka batožinového priestoru
| Č. | Amp [A] | Popis |
| F1 | 5 * | Jednotka riadenia telematiky |
| F2 | – | Nepoužíva sa |
| F3 | 5 * | Rukoväte dverí vozidla bez kľúča |
| F4 | 25 * | Ovládač predných ľavých dverí |
| F5 | 25 * | Ovládač predných pravých dverí |
| F6 | 25 * | Ovládač zadných ľavých dverí |
| F7 | 25 * | Ovládač zadných pravých dverí |
| F8 | 10 * | Alarm proti krádeži |
| F9 | 25 * | Sedadlo vodiča |
| F10 | 25 * | Vyhrievané zadné sklo |
| F11 | 5 * | Elektronický modul riadenia batérie |
| F12 | – | Nepoužíva sa |
| F13 | – | Nepoužíva sa |
| F14 | – | Nepoužíva sa |
| F15 | – | Nepoužíva sa |
| F 16 | – | Nepoužíva sa |
| F17 | – | Nepoužíva sa |
| F18 | – | Nepoužíva sa |
| F19 | – | Nepoužíva sa |
| F20 | – | Nepoužíva sa |
| F21 | – | Nepoužíva sa |
| F22 | – | Nepoužíva sa |
| F23 | – | Nepoužíva sa |
| F24 | 30 ** | Vyhrievané čelné sklo |
| F25 | 20 ** | Dodatočné napájacie body v batožinovom priestore |
| F26 | – | Nepoužíva sa |
| F27 | – | Nepoužíva sa |
| F28 | 40 ** | Modul ťahania prívesu |
| F29 | 5 * | Monitor mŕtveho uhla; Systém udržania v jazdnom pruhu; Aktívne mesto; Zadná kamera. |
| F30 | 5 * | Modul asistencie pri parkovaní. |
| F31 | – | Nepoužíva sa |
| F32 | – | Nepoužíva sa |
| F33 | 15 * | Relé zadného stierača |
| F34 | 15 | Vyhrievané sedadlo vodiča |
| F35 | 15 | Vyhrievané sedadlo pasažiera |
| F36 | – | Nepoužíva sa |
| F37 | – | Nepoužíva sa |
| F38 | – | Nepoužíva sa |
| F39 | – | Nepoužíva sa |
| F40 | – | Nepoužíva sa |
| F41 | – | Nepoužíva sa |
| F42 | – | Nepoužíva sa |
| F43 | – | Nepoužíva sa |
| F44 | – | Nepoužíva sa |
| F45 | – | Nepoužíva sa |
| F46 | – | Nepoužíva sa |
| * Mini poistky ** Poistky do cartridge | ||
O Ford Focus (1999-2018)
Ford Focus, vyrábaný v rokoch 1999 až 2018, je populárny kompaktný automobil, ktorý si získal obľubu vďaka svojej spoľahlivosti a všestrannosti. Tento model bol dostupný v rôznych karosárskych verziách, vrátane hatchbacku, sedanu a kombi, čo umožňovalo zákazníkom vybrať si podľa svojich potrieb. Ford Focus ponúkal širokú škálu motorových možností, od úsporných benzínových motorov po výkonné dieselové varianty, čo z neho robilo ideálnu voľbu pre rôznych vodičov. V priebehu rokov sa zlepšovala aj technológia a bezpečnostné prvky, čím sa zvyšovala jeho atraktivita na trhu.
Schéma poistkovej skrinky Ford Focus
Táto stránka zobrazuje schému poistkovej skrinky pre Ford Focus, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza v interiéri vozidla, pod prístrojovou doskou, alebo v motorovom priestore. Na našich diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Schéma poistkovej skrinky vám pomôže identifikovať správne poistky a zabezpečiť, že všetky elektrické súčasti vášho Ford Focus budú fungovať správne.
