Chevrolet Volt (2016-2019) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Chevrolet Volt (2016–2019), získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Chevrolet Volt (2016-2019) – schéma poistkovej skrinky

Poloha poistkovej skrinky

Nachádza sa na strane vodiča v prístrojovej doske, za krytom.

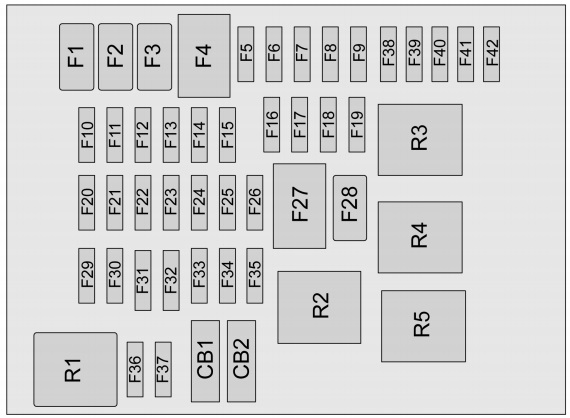

Schéma poistkovej skrinky

Priradenie poistiek a relé v prístrojovej doske (2016-2019)

Nr	Popis
Nr	Popis
F1	Prázdny
F2	Prázdny
F3	Prázdny
F4	Kúrenie, ventilácia a ventilátor klimatizácie
F5	Modul riadenia karosérie 2
F6	Prázdny
F7	2016-2017: Prázdny; 2018-2019: CGM.
F8	Modul riadenia karosérie 3
F9	Modul čerpadla paliva
F10	Prázdny
F11	Prázdny
F12	Prázdny
F13	Prázdny
F14	Prázdny
F15	Prázdny
F 16	Prázdny
F17	Dátový konektor
F18	Modul riadenia karosérie 7
F19	Skupina
F20	Modul riadenia karosérie 1
F21	Modul riadenia karosérie 4
F22	Modul riadenia karosérie 6
F23	OnStar
F24	Airbag
F25	Displej

Nr	Popis
F26	2016-2018: Infotainment; 2019: Univerzálny komunikačný autobus.
F27	Prázdny
F28	Horná konzola
F29	Rádio; Infotainment.
F30	Ovládacie prvky na volante
F31	Modul riadenia karosérie 8
F32	Kúrenie, ventilácia a klimatizácia; Integrovaný senzor slnečného svetla.
F34	Pasívny vstup; Pasívne štartovanie.
F35	Zadné zamykanie
F36	Nabíjačka
F37	Prázdny
F38	Prázdny
F39	Prázdny
F40	Prázdny
F41	Prázdny
F42	Prázdny
Automatické spínače
CB1	Predná zásuvka napájania
CB2	Zadná zásuvka napájania
Relé
R1	Prázdny
R2	Napájanie príslušenstva udržiavané
R3	Otvárateľná strecha
R4	Prázdny
R5	Prázdny

Poloha poistkovej skrinky

Nachádza sa v motorovom priestore na strane vodiča.

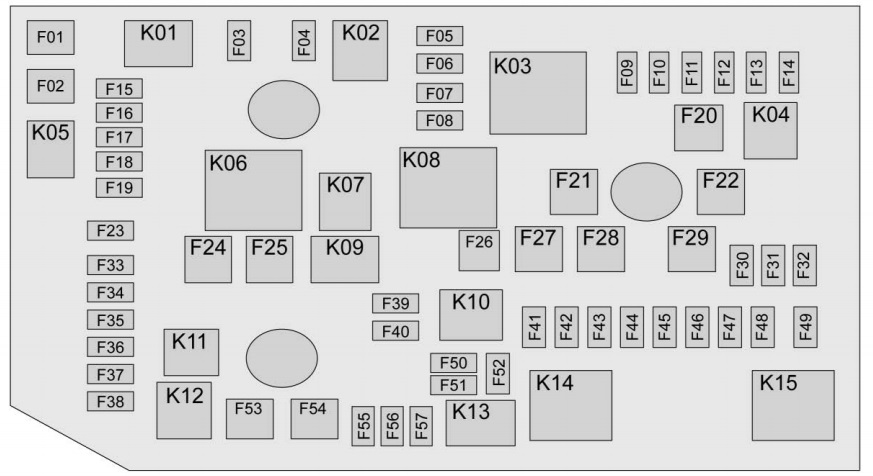

Schéma poistkovej skrinky

Priradenie poistiek a relé v motorovom priestore (2016-2019)

Nr	Popis
Nr	Popis
F01	Prázdny
F02	Prázdny
F03	Nie walk home
F04	Modul riadenia motora
F05	Aeroshutter
F06	Modul invertora výkonu 1
F07	Modul invertora výkonu 2
F08	Modul riadenia motora
F09	Modul riadenia klimatizácie
F10	Modul riadenia integrácie vozidla
F11	Elektrická asistencia k brzdám
F12	Systém ukladania energie pre viacnásobné nabíjania
F13	Modul riadenia vykurovania kabíny
F14	Modul riadenia vykurovania chladiacej kvapaliny
F15	Emisie
F 16	Zapaľovacie cievky
F17	Modul riadenia motora
F18	Prázdny
F19	Prázdny
F20	Elektrická asistencia k brzdám
F21	Predný stierač
F22	Čerpadlo systému proti zablokovaniu
F23	Stierač čelného skla
F24	Prázdny
F25	Prázdny
F26	Prázdny
F27	Modul systému proti zablokovaniu
F28	Napájanie ľavého okna
F29	Odmlžovač zadného okna
F30	Vyhrievané zrkadlá
F31	Prázdny
F32	Variabilné funkcie
F33	Prázdny
F34	Klaksón
F35	Systém ukladania energie pre viacnásobné nabíjanie chladiacej kvapaliny
F36	Pravý stretávací svetlomet
F37	Ľavý stretávací svetlomet
F38	Prázdny
F39	Prázdny
F40	Prázdny

Nr	Popis
F41	Vykonaj Mechanizmus s kľukou
F42	Vykonaj; Mechanizmus s kľukou 3.
F43	Prázdne
F44	Fungovanie modulu teploty prúdu napätia, kľuka
F45	Vyhrievaný volant
F46	Spustenie modulu riadenia integrácie vozidla, kľuka
F47	Prázdne
F48	Prázdne
F49	Prázdne
F50	Prázdne
F51	Prázdne
F52	Modul riadenia motora; Modul výkonového invertora.
F53	Ľavý chladiaci ventilátor
F54	Pravý chladiaci ventilátor
F55	Elektrické čerpadlo
F56	Prázdne
F57	Prázdne
Relé
K01	Prázdne
K02	Prázdne
K03	Modul riadenia motora
K04	2016-2018: Prázdne; 2019: Funkcia upozornenia pre chodcov.
K05	Prázdne
K06	Prázdne
K07	Prázdne
K08	Prázdne
K09	Prázdne
K10	Prázdne
K11	Prázdne
K12	Diaľkové svetlá
K13	Prázdne
K14	Vykonaj; Mechanizmus s kľukou.
K15	Odprašovač zadného okna
K16	Relé klaksónu PCB
K17	Prázdne
K18	Prázdne
K19	Relé PCB čerpadla chladiacej kvapaliny
K20	Prázdne
K21	Prázdne
K22	Predná tesnenie
K23	Prázdne

Poloha poistkovej skrinky

Si trova al centro del vano posteriore sotto il pavimento di carico.

Schéma poistkovej skrinky

Priradenie poistiek a relé v batožinovom priestore (2016-2019)

Nr	Popis
Nr	Popis
F1	2016-2018: Prázdne; 2019: Elektrické sedadlo.
F2	Prázdne
F3	Prázdne
F4	2016-2018: Prázdne; 2019: Bedrová opierka vodiča; Keypass.
F5	Ochrana chodcov
F6	Integrovaný nabíjací modul
F7	Vyhrievané predné sedadlo
F8	Vyhrievané predné sedadlo
F9	Spínače dverí vodiča/zrkadlo
F10	Prázdne
F11	Zosilňovač
F12	Osvetlenie spínača na volante
F13	Prázdne
F14	Prázdne

Nr	Popis
F15	Prázdny
F 16	Prázdny
F17	Prázdny
F18	Prázdny
F19	Detekcia prekážok
F20	Palivo
F21	Vyhrievané zadné sedadlo
F22	Elektrické okná pravé
Relé
K1	Prázdny
K2	Prázdny
K3	Prázdny
K4	Prázdny
K5	Prázdny

O Chevrolet Volt (2016-2019)

Chevrolet Volt z rokov 2016 až 2019 je plug-in hybridné vozidlo, ktoré kombinuje elektrický pohon s benzínovým motorom, čím poskytuje flexibilitu a efektívnosť pri jazde. Tento model je vybavený lítium-iónovou batériou, ktorá umožňuje dojazd na čisto elektrický pohon až do 85 kilometrov, v závislosti od jazdných podmienok. Po vyčerpaní elektrického dojazdu sa automaticky spustí 1,5-litrový benzínový motor, ktorý slúži ako generátor na nabíjanie batérie a predĺženie celkového dojazdu vozidla. Chevrolet Volt je známy svojou tichou jazdou, moderným dizajnom a pokročilými technologickými funkciami, ktoré zahŕňajú infotainment systém s podporou pre Apple CarPlay a Android Auto.

Schéma poistkovej skrinky Chevrolet Volt

Táto stránka zobrazuje schému poistkovej skrinky pre Chevrolet Volt, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V Chevrolet Volt sa poistkové skrinky nachádzajú typicky v dvoch hlavných oblastiach: v motorovom priestore a v interiéri vozidla, zvyčajne pod prístrojovou doskou. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a správne fungovanie vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
