Chevrolet Lacetti (2004-2009) – poistková skrinka

V tomto článku nájdete diagramy poistkovej skrinky Chevrolet Lacetti (2004–2009), získate informácie o polohe panelov poistiek v aute a naučíte sa priradenie každej poistky (rozloženie poistiek).

Chevrolet Lacetti – schéma poistkovej skrinky

Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009.

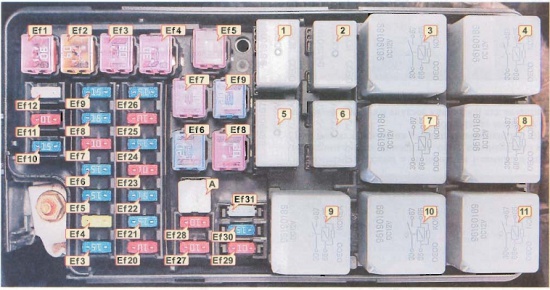

Motorový priestor

Hlavná poistková skrinka sa nachádza na ľavej strane, medzi batériou a expanznou nádobou chladiacej kvapaliny.

Automatické spínače

Ef1 (30 A) – hlavná batéria (obvody F13-F16, F21-F24) .

Ef2 (60 A) – ABS .
Pozri F11.

Ef3 (30 A) – ventilátor kúrenia
Pozri F7.

Ef4 (30 A) – zapaľovanie (štartér, obvody F5-F8) .

Ef5 (30 A) – zapaľovanie (obvody F1-F4, F9-F12, F17-F19) .

Ef6 (20 A) – ventilátor chladenia (chladič) .

Ef7 (30 A) – vyhrievanie zadného okna.
Pozri F6.

Ef8 (30 A) – vysoká rýchlosť ventilátora chladenia (chladič) .
Pozri Ef6.

Ef9 (20 A) – elektrické okná v predných a zadných dverách vpravo .
Pozri F6.

Ef10 (15 A) – elektronická riadiaca jednotka (ECU), zapaľovacie cievky, EGR ventil .

Ef11 (10 A) – hlavný obvod relé, riadiaci modul motora (ECM) .

Ef12 (25 A) – svetlomety, rozmer.

Ef13 (15 A) – brzdové svetlá.

Ef14 (20 A) – elektrické okná v dverách vodiča.
Pozri F6.

Ef15 (15 A) – diaľkové svetlá.

Ef16 (15 A) – klaksón, siréna, spínač koncovej polohy kapoty.

Ef17 (10 A) – kompresor klimatizácie.
Pozri F6.

Ef18 (15 A) – palivové čerpadlo.

Ef19 (15 A) – prístrojová doska, elektrické sklopné zrkadlá, individuálne osvetlenie v kabíne, spoločné osvetlenie stropu v kabíne, osvetlenie v batožinovom priestore, spínač koncovej polohy batožinového priestoru .
Pozri F4.

Ef20 (10 A) – ľavý svetlomet, osvetlenie polohy.

Ef21 (15 A) – elektronická riadiaca jednotka (ECU), adsorpčný ventil, senzory koncentrácie kyslíka, senzor fázy, ventilátor chladenia (chladič) .

Ef22 (15 A) – palivové čerpadlo, vstrekovače, EGR ventil .

Ef23 (10 A) – bočné žiarovky na ľavej strane, osvetlenie evidenčného čísla, varovný signál .
Pozri Ef12.

Ef24 (15 A) – hmlové svetlá.

Ef25 (10 A) – elektrické bočné zrkadlá .
Pozri F8.

Ef26 (15 A) – centrálne zamykanie .

Ef27 (10 A) – pravý svetlomet, osvetlenie polohy .
Pozri Ef20.

Ef28 (10 A) – bočné žiarovky na pravej strane, osvetlenie prístrojovej dosky a stredovej konzoly, osvetlenie rádia, hodiny .

Ef29 (10 A) – rezerva;
Ef30 (15 A) – rezerva;
Ef31 (25 A) – rezerva.

Relé

• 1 – relé pre osvetlenie prístrojovej dosky a stredovej konzoly .
• 2 – relé klaksónu .
  Pozri Ef16.
• 3 – hlavné relé zapaľovania .
  Skontrolujte poistku Ef5.
• 4 – relé svetlometov v svetlometoch .
• 5 – relé hmlových svetiel .
  Pozri Ef24.
• 6 – spojka kompresora klimatizácie .
  Pozri F6.
• 7 – palivové čerpadlo, zapaľovacie cievky .
  Pozri Ef18.
• 8 – elektrické okná .
• 9 – nízka rýchlosť ventilátora (chladič) chladenia .
  Pozri Ef6.
• 10 – vyhrievanie zadného okna .
  Pozri F6.
• 11 – vysoká rýchlosť ventilátora (chladič) chladenia .
  Pozri Ef6.

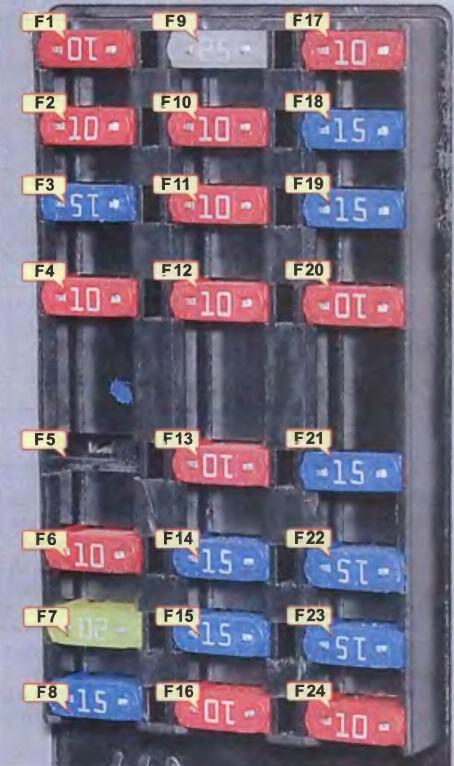

Kabína

Poistková skrinka

Nachádza sa na ľavej strane na konci prístrojovej dosky.

Popis

F1	10A – Riadiaca jednotka airbagov
F2	10A – Riadiaca jednotka motora, riadiaca jednotka automatickej prevodovky*, alternátor, senzor rýchlosti vozidla
F3	15A – Núdzový spínač, smerovky
F4	10А – Prístrojová doska, elektronická skupina automatického zapínania svetiel na polohe*, akustický signál, spínač brzdového signálu, elektronický kontrolór riadenia s variabilným úsilím*, spínač klimatizácie*
F5	Rezerva
F6	10А – Relé zapínania kompresora klimatizácie, relé zapínania vyhrievania zadného okna, relé zapínania elektrických okien, relé zapínania svetlometov
F7	20А – Relé zapínania ventilátora elektrickej klimatizácie, spínač klimatizácie, systém klimatizácie *
F8	15A – Spínač elektrických zrkadiel, elektricky sklopné zrkadlá*, elektricky otvárateľná strecha*
F9	25А – Motor reduktora stieračov, spínač režimu stieračov
F10	10А – Sada hands-free
F11	10A – riadiaca jednotka ABS. Aktuátor ABS
F12	10А – Imobilizér, elektronická riadiaca jednotka proti krádeži, senzor dažďa

F13	10A – Kontrolér automatickej prevodovky *
F14	15A – Spínač alarmu
F15	15A – Elektronická riadiaca jednotka proti krádeži
F 16	10A – Diagnostický konektor
F17	10A – Audio systém, hodiny
F18	15A – Dodatočná zásuvka
F19	15A – Poistka zapaľovača cigariet
F20	10A – Spínač svetiel cúvania, výber režimu automatickej prevodovky *
F21	15A – Relé zapnutia zadných hmlových svetiel, relé osvetlenia a kontroliek, bočné osvetlenie
F22	15A – Hodiny, klimatizácia*, spínač klimatizácie*
F23	15A – audio systém
F24	10A – Imobilizér

Relé

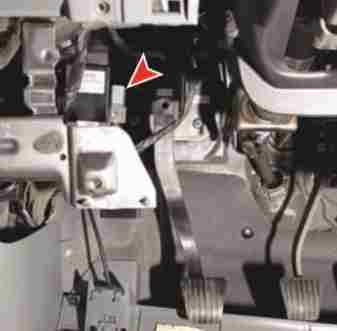

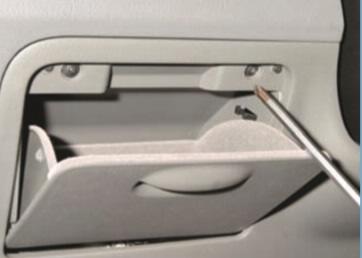

Sú namontované na špeciálnom podpere umiestnenom pod prístrojovou doskou blízko pedálov. Prístup k nim je mimoriadne ťažký. Najprv musíš otvoriť odkladaciu schránku a odskrutkovať dve skrutky s skrutkovačom.

Potom, prekonávajúc odpor troch klipsov, odstránime dolný kryt prístrojovej dosky, oslobodzujúc ho od mechanizmu uzamykania kapoty a úplne ho odstránime.

V priestore, ktorý sa otvorí, musíš nájsť požadovanú podporu.

Popis

1. riadiaca jednotka systému ochrany batérie;
2. spínač smeroviek;
3. relé pre zapnutie hmlových svetiel v svetlometoch vzadu;
4. relé blokovania štartovacieho motora (pre vozidlá s automatickou prevodovkou).
