Seat Toledo II (1999-2004) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Seat Toledo II 1999–2004, získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Schéma poistiek a relé – Seat Toledo II

Vzťahuje sa na vozidlá vyrobené v rokoch:

1999, 2000, 2001, 2002, 2003, 2004.

Blok poistiek palubnej dosky

Číslo	Ampére	Popis
1	5	Z4 – Zrkadlo spätného pohľadu vonkajšie vyhrievané na strane vodiča (modely bez elektrického ovládača skla ohne); Z5 – Zrkadlo spätného pohľadu vonkajšie vyhrievané na strane predného spolujazdca (modely bez elektrického ovládača skla ohne); Z20 – Ľavý prvok vyhrievača prúdenia trysiek; Z21 – Pravý prvok vyhrievača prúdenia trysiek.
2	5	E3 – Spínač núdzových svetiel; J1 – Relé smeroviek;M5 – Žiarovka smeroviek predných ľavých; M6 – Žiarovka smeroviek zadných ľavých; M7 – Žiarovka smeroviek predných pravých; M8 – Žiarovka smeroviek zadných pravých; J567 – Kontrolór ľavej výbojkovej svetla; J568 – Kontrolór výbojkovej svetla s reguláciou prietoku svetlometov vpravo.
3	5	J5 – Relé hmlového svetla; E20 – Spínače a regulátor osvetlenia prístrojov.
4	5	X – osvetlenie evidenčného čísla
5	7,5	E45 – Spínač tempomatu; E221 – Riadiaca jednotka v volante; E227 – Tlačidlo tempomatu (CCS) Tlačidlo SET; G65 – Senzor vysokého tlaku (systém klimatizácie); J131 – Kontrolór vyhrievaného sedadla vodiča; J132 – Kontrolór vyhrievaného sedadla predného spolujazdca; J245 – Kontrolór nastavenia otváracej strechy (modely bez centrálneho zamykania); J255 – Climatronic; G266 – Senzor úrovne a teploty oleja; J293 – Kontrolór ventilátora chladiča, multifunkčný volant; J393 – Systém komfortu (E231 – Tlačidlo vyhrievania vonkajších zrkadiel); J453 – Multifunkčný kontrolór volantu; J446 – Kontrolór asistencie pri parkovaní; J503 – Riadiaca jednotka s displejom pre systém rádia a navigácie; N147 – Dvojcestný ventil pre ventil na uzavretie chladiacej kvapaliny (nad F269 – spínač polohy ventilu teploty); V154 – Motor kontrolóra ventilu čerstvého/recirkulovaného vzduchu.
6	5 5	Do apríla 2001: J379 – Centrálne zamykanie a centrála alarmu; od septembra 2002: J651 – Relé uzatváracieho ventilu 1 (kód motora BEH).
7	10	K142 – Svetlo upozornenia polohy páky prevodovky P/N; M16 – Žiarovka ľavá cúvacej svetlo; M17 – Žiarovka pravá cúvacej svetlo.
8	5	J412 – Riadiaca jednotka elektroniky pre mobilný telefón
9	5	E256 – Tlačidlo TCS a ESP; G85 – Vysielač uhla riadenia;J104 – Centrál ABS/ABS s EDL/ASR/ESP.
10	15 510	do októbra 2001: Riadenie motora: benzín; Riadenie motora: nafta; od novembra 2001: R – Rádio (kontakt S); J285 – Displej v doske prístrojov; J503 – Riadiaca jednotka s displejom pre rádio a navigáciu;
11	5	J285 – Riadiaca jednotka s displejom v doske prístrojov; N110 – Elektromagnet blokovania páky výberu.
12	7,5	J412 – Riadiaca jednotka elektroniky pre mobilný telefón; G273 – Senzor vnútorného monitorovania; G274 – Vysielač vnútorného monitorovania; T16 – Konektor s 16 pinmi, (v strednom paneli prístrojov, pripojenie na autodiagnostiku); W11 – Svetlo čítania zadné ľavé (modely s vnútorným monitorom); W12 – Svetlo čítania zadné pravé (modely s vnútorným monitorom).
13	10	F – Spínač brzdových svetiel; M9 – Žiarovka ľavá brzda; J…..-.Zber motora; J104 – Kontrolór ABS/ABS s EDL/ ASR/ ESP; M9 – Žiarovka ľavá brzda; M10 – Žiarovka pravá brzda; M21 – Žiarovka ľavá brzda a zadné svetlo; M25 – Žiarovka vysokého úrovne.
14	10	J393 – Centrálna riadiaca jednotka systému komfortu (modely bez centrálneho zamykania); J546 – Modely diaľkového ovládania zadného veka; bez centrálneho zamykania: M27 – Svetlo upozornenia ľavých dverí; M28 – Svetlo upozornenia pravých dverí; W – Predné osvetlenie kabíny; W3 – Osvetlenie batožinového priestoru; W11 – Svetlo čítania zadné ľavé; W12- Svetlo čítania zadné pravé; W14 – Osvetlené zrkadlo spätného pohľadu (na strane predného spolujazdca); W18 – Ľavé osvetlenie batožinového priestoru; W19 – Svetlo čítania/na strane vodiča; W20 – Osvetlené zrkadlo spätného pohľadu (na strane vodiča).
15	5	G85 – Vysielač uhla riadenia; J217 – Riadiaca jednotka automatickej prevodovky; J285 – Riadiaca jednotka s displejom v doske prístrojov.
16	10	J255 – Climatronic; J293 – Kontrolór ventilátora chladiča.
17	–	–
18	10	J285 – Riadiaca jednotka s displejom v doske prístrojov; L2 – Žiarovka pravá s dvojitým vláknom; M32 – Žiarovka pravá diaľkových svetiel.
19	10	L1 – Žiarovka ľavá s dvojitým vláknom; M30 – Žiarovka ľavá hlavného svetla.
20	1	E102 – Regulátor prietoku svetiel; J427 – Spúšťač pravého svetla výbojkovej svetla; J568 – Kontrolór výbojkovej svetla s reguláciou prietoku svetiel vpravo; L2 – Žiarovka pravá s dvojitým vláknom; M31 – Žiarovka svetla zhasínajúceho pravého; V48 – Motor kontrolóra prietoku ľavého svetla; V49 – Motor kontrolóra prietoku pravého svetla.
21	15	L1 – Žiarovka ľavá s dvojitým vláknom; M29 – Žiarovka ľavá svetla zhasínajúceho; J426 – Spúšťač ľavého svetla pre výbojkovej svetlo; J567 – Kontrolór výbojkovej svetla s reguláciou prietoku ľavého svetla.

22	5	J285 – Riadiaca jednotka s displejom na paneli prístrojov; M3 – Žiarovka na pravej strane.
23	5	J285 – Riadiaca jednotka s displejom na paneli prístrojov; M1 – Žiarovka na ľavej strane.
24	20	E22 – Spínač stierača s intervalovým chodom, motor stierača čelného skla; J31 – Relé automatického intervalového stierača a umývača skla; V – Motor stierača čelného skla;V59 – Čerpadlo umývača čelného skla predného a zadného.
25	20	E9 – Spínač ventilátora čerstvého vzduchu; E35 – Spínač klimatizácie; N24 – Sériový odpor ventilátora čerstvého vzduchu s poistkou proti prehriatiu; V2 – Ventilátor čerstvého vzduchu; J293 – Riadiaca jednotka ventilátora chladiča; J255 – Climatronic; J… – Riadiace jednotky motora.
26	25	Z1 – Vyhrievanie zadného skla
27	15	až do novembra 2005: V12 – Motor stierača zadného skla; od decembra 2005: U1 – Zapaľovač cigariet; U5 – Zásuvka 12 V, na ľavej strane v batožinovom priestore.
28	15	G6 – Čerpadlo paliva (čerpadlo napájania)
29	15 2010	Benzín (nie pre kód motora BDE) Riadenie motora: Kód motora BDE Riadenie motora: Nafta
30	20	J245 – Riadiaca jednotka na reguláciu posuvnej strechy; V1 – Motor posuvnej strechy.
31	20 5	J217 – Riadiaca jednotka automatickej prevodovky; F125 – Multifunkčný spínač; J542 – Riadiaca jednotka servo bŕzd;J492 – Riadiaca jednotka pohonu všetkých kolies (4 pohyby);
32	10 30	Injektory: Benzín; Riadenie motora: Nafta.
33	20	J31 – Relé automatického umývania a intervalového stierania; V11 – Čerpadlo umývacieho systému svetlometov.
34	10	Riadenie motora
35	30	U10 – Zásuvka na príves; až do novembra 2005: Zásuvka U5-12 V, na ľavej strane v batožinovom priestore.
36	15	J5 – Relé hmlových svetiel; L22 – Ľavá žiarovka hmlového svetla; L23 – Pravá žiarovka hmlového svetla; L46 – Ľavá zadná žiarovka hmlového svetla; J285 – Riadiaca jednotka s displejom na paneli prístrojov.
37	15 510	až do októbra 2001: J285 – Riadiaca jednotka s displejom na paneli prístrojov; J503 – Riadiaca jednotka s displejom pre rádio a navigačný systém; R – Rádio, kontakt S; od novembra 2001: Riadenie motora: benzín; Riadenie motora: nafta.
38	15	E204 – Spínač diaľkového uvoľnenia uzáveru nádrže; J379 – Centrálna jednotka centrálneho zamykania a alarmu; J386 – Centrálna jednotka dverí vodiča; J387 – Centrálna jednotka predných dverí pasažierov; J388 – Centrálna jednotka ľavých zadných dverí; J389 – Centrálna jednotka pravých zadných dverí; J398 – Relé zadného diaľkového uvoľnenia krytu; V155- Motor zámku uzáveru nádrže.
39	15	E3 – Spínač výstražných svetiel; J1 – Relé smeroviek;J567 – Riadiaca jednotka svetiel s výbojkou s reguláciou dosahu svetlometov vpravo; J568 – Riadiaca jednotka svetiel s výbojkou s reguláciou dosahu svetlometov vpravo; M5 – Žiarovka prednej ľavej smerovky; M6 – Žiarovka zadnej ľavej smerovky; M7 – Žiarovka prednej pravej smerovky; M8 – Žiarovka zadnej pravej smerovky.
40	20	H1 – Klaksón s dvoma tónmi
41	15	U1- Zapaľovač cigariet (až do novembra 2005)
42	25	R – Rádio; R12 – Zosilňovač; J503 – Riadiaca jednotka s displejom pre rádio a navigačný systém; J415 – Tuner navigačného systému pre TV; J559 – Riadiaca jednotka informácií o premávke.
43	10	Riadenie motora
44	15	J131 – Riadiaca jednotka vyhrievaného sedadla vodiča; J132 – Riadiaca jednotka vyhrievaného sedadla predného pasažiera.

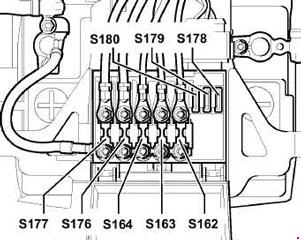

Poloha poistiek v podpore poistky/batérie

Až do augusta 2000

Od septembra 2000

Číslo	Ampére [A]	Popis
S162	50	Vyhrievanie vyhrievaných pinov
S163	50	Riadenie motora
S164	40	Ventilátor chladiča
S176	110	Interiér
S177	110 150	Alternátor (90 A) Alternátor (120 A)
S178	30	ABS (čerpadlo)
S179	30	ABS
S180	30	Ventilátor chladiča

Poloha relé a poistiek

Poloha poistiek na schéme relé
A	–	Poistka regulátora sedadla
b	–	Poistky pre V192 – Vákuová pumpa pre brzdy (od mája 2002)
C	–	Poistka regulátora skla, centrálne zamykanie a zrkadlo vonkajšie vyhrievané (iba modely so systémom komfort a regulátorom skla)
Poloha relé na schéme relé
1	J4 – Relé klaksónu s dvoma tónmi (53)
2	J59 – Relé vypúšťania kontaktu X (18) J59 – Relé vypúšťania kontaktu X (100)
3	Prázdne
4	J17 – Relé palivovej pumpy (409) J52 – Relé sviečok (103)
V/VI	J31 – Relé umývania a automatického stierania, bez systému umývania svetlometov (377), -so systémom umývania svetlometov (389), -so senzorom dažďa (192)
Poloha relé na doplnkovom podpore relé s 13 polohami nad schémou relé, vozidlá s volantom naľavo
1	Prázdne
2	J398 – Relé diaľkového uvoľnenia zadného krytu (79) J546 – Riadiaca jednotka diaľkového uvoľnenia zadného krytu (407)
3	Prázdne
4	J5 – Relé hmlových svetiel (53)
5	J453 – Multifunkčná riadiaca jednotka volantu (450)
6	J453 – Multifunkčná riadiaca jednotka volantu (450)
7	J508 – Relé zníženia svetla brzdového svetla (206)
8	J99 – Relé vyhrievaného vonkajšieho zrkadla (53) J541 – Relé uzatváracej ventilu chladiacej kvapaliny (53)
9	J17 – Relé palivovej pumpy, diesel s štyrmi kolesami, (53)
10	J17 – Relé palivovej pumpy (pumpa napájania) (167)
11	J226 – Zámok štartovacieho motora a relé cúvacieho svetla (175)
12	J317 – Relé napätia napájania terminálu 30 (109)
13	J151 – Relé okruhu nepretržitého chladenia (53)

Poloha poistiek na podpore poistky s 13 polohami, vozidlá s volantom naľavo:
D	–	Prázdne
E	–	Prázdne
F	15A	S30 – Poistka jedného stierača zadného skla (od decembra 2005), S144 – Poistka centrálneho zamykania alarmového systému (indikátor ATA)
G	15A	S111 – Poistka systému proti krádeži (klaksón ATA)
1	J453 – Multifunkčná riadiaca jednotka volantu (450)
2	J453 – Multifunkčná riadiaca jednotka volantu (450)
3	J5 – Relé hmlových svetiel (53)
4	Prázdne
5	J398 – Relé diaľkového uvoľnenia zadného krytu (79) J546 – Riadiaca jednotka diaľkového uvoľnenia zadného krytu (407)
6	Prázdne
7	J151 – Relé obvodu nepretržitého chladenia (53)
8	J317 – Relé napätia napájania terminálu 30 (109)
9	J226 – Blokovanie štartéra a relé cúvacej svetla (175)
10	J17 – Relé palivového čerpadla (napájacie čerpadlo) (167)
11	J17 – Relé palivového čerpadla, diesel so štyrmi kolesami, (53)
12	J99 – Relé vyhrievaného vonkajšieho zrkadla (53) J541 – Relé uzatváracej ventilu chladiva (53) J193 – Relé zapaľovača (53)
13	J508 – Relé zníženia svetla brzdového svetla (206)
D	15A	S144 – Poistka centrálneho zamykania proti krádeži (indikátor ATA)
E	15A	S111 – Poistka systému proti krádeži (klaksón ATA) S30 – Poistka jedného stierača zadného skla (od decembra 2005)
F	–	Prázdne
G	–	Prázdne

O Seat Toledo II (1999-2004)

Seat Toledo II, vyrábaný v rokoch 1999 až 2004, je obľúbený model strednej triedy, ktorý ponúka vyváženú kombináciu pohodlia, výkonu a spoľahlivosti. Tento model je známy svojím elegantným dizajnom a priestranným interiérom, ktorý poskytuje dostatok miesta pre pasažierov aj batožinu. Seat Toledo II bol dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré poskytovali rôzne úrovne výkonu a efektivity. Vďaka svojim jazdným vlastnostiam a technickým riešeniam sa stal obľúbeným medzi vodičmi, ktorí hľadajú spoľahlivé a praktické vozidlo.

Schéma poistkovej skrinky Seat Toledo II

Táto stránka zobrazuje schému poistkovej skrinky pre Seat Toledo II, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza pod palubnou doskou na strane vodiča a v motorovom priestore. Na schéme sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
