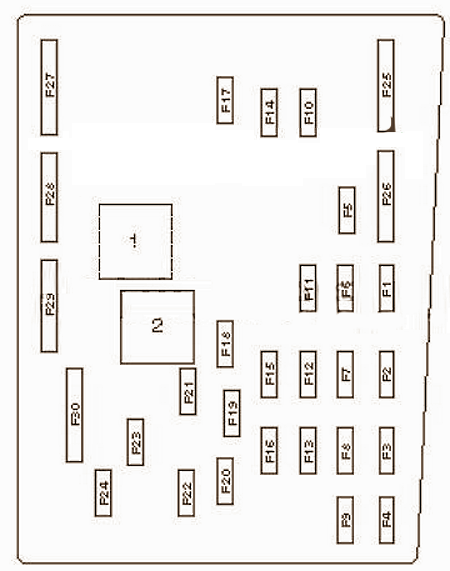

Seat Alhambra (2011-2021) – poistková skrinka

Číslo	Popis	Amperáž [A]
F1	Blok stabilizátora napätia	30
F2	Riadiaca jednotka napájania na palube	30
F3	ABS/ESP	30
F4	Riadiaca jednotka napájania na palube; Circuito napájania; Osvecovanie vľavo.	30
F5	Riadiaca jednotka batérie	5
F6	Circuito napájania; Osvecovanie vpravo.	30
F7	Relé klaksónu s dvoma tónmi; Relé vyhrievaného čelného skla.	25
F8	Audio zosilňovač	30
F9	Audio systém; Navigácia.	20
F10	Riadenie motora	30
F11	Diagnostická jednotka	5
F12	Mechatronická jednotka DSG	15
F13	Hlavné relé	5
F14	Riadenie motora	10/30

F15	–
F 16	Riadenie motora	15/30
F17	15/20
F18	Čerpadlo paliva	30
F19	Stierač predného skla	30
F20	Relé čerpadla prídavného chladiaceho kvapaliny	15
F21	Prídavný ohrievač	20
F22	Relé čistenia svetlometov	20/30
F23		15
F24		10
F25	Systém ABS/ESP	40
F26	Riadiaca jednotka ventilátora ventilácie	40
F27	Hlavné okruhy zapaľovania	50
F28	Zapaľovacia sviečka	50
F29		40
F30	Pomocné okruhy	50

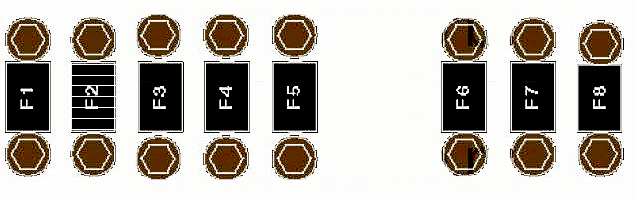

Schéma napájania

Číslo	Popis	Amperáž [A]
1	Systém nabíjania; Alternátor.	150/200
2	Posilňovač riadenia	80
3	Riadiaca jednotka motora ventilátora chladenia	80
4		80
5		100
6	Vyhrievané čelné sklo	50
7	Vyhrievač chladiacej kvapaliny	70
8	Poistka termická 2. Zadné posuvné dvere vpravo. Poistka termická 1. Nastavuje polohu sedadla vodiča. Poistka termická 1. Nastavuje polohu predného sedadla pasažiera	60



O Seat Alhambra (2011-2021)

Seat Alhambra, vyrábaný v rokoch 2011 až 2021, je priestranné rodinné MPV, ktoré ponúka komfort a všestrannosť pre každodenné použitie. Tento model je známy svojím veľkorysým vnútorným priestorom, ktorý umožňuje pohodlné cestovanie až siedmim pasažierom. Alhambra je vybavená rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré poskytujú vyvážený výkon a efektívnu spotrebu paliva. Medzi charakteristické prvky patrí aj moderná technológia a bezpečnostné prvky, ktoré zvyšujú pohodlie a bezpečnosť na cestách.

Schéma poistkovej skrinky Seat Alhambra

Táto stránka zobrazuje schému poistkovej skrinky pre model Seat Alhambra, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. Typické umiestnenia poistkovej skrinky v tomto aute zahŕňajú priestor pod palubnou doskou a v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo umožňuje jednoduchú orientáciu pri údržbe vozidla. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických komponentov vo vozidle.
