SEAT Toledo NH (2012-2019) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky SEAT Toledo (NH) 2012–2019, získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

SEAT Toledo NH (2012-2019) – schéma poistky

Rok výroby: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Farba	Ampér [A]
Čierna	1
Fialová	3
Svetlohnedá	5
Hnedá	7,5
Červená	10
Modrá	15
Žltá	20
Biela alebo priehľadná	25
Zelená	30
Oranžová	40

Kabína

Poistky sa nachádzajú na prístrojovej doske na strane vodiča za krytom.

Motor

2012, 2013, 2014, 2015

Panel prístrojov

Volant vľavo

Priradenie poistiek na prístrojovej doske (2012)

Nr	Elektrické zariadenia
Nr	Elektrické zariadenia
1	S – štartovanie
2	Start/Stop
3	Prístrojová doska; Kontrola prietoku svetlometov; Telefón; Senzor hladiny oleja.
4	Jednotka riadenia ABS/ESC
5	Benzínový motor: Tempomat.
6	Svetlo cúvania (manuálna prevodovka)
7	Spínač, jednotka riadenia motora, automatická prevodovka
8	Spínač brzdy; Spínač spojky; Chladiaca ventilátor.
9	Ovládací panel kúrenia; Kontrolór klimatizácie; Asistencia pri parkovaní; Elektrické ovládanie okien; Ventilátor chladiča; Predné trysky stierača.
10	DC-DC konvertor
11	Ovládanie vonkajšieho zrkadla
12	Jednotka riadenia ťažného zariadenia
13	Kontrolór automatickej prevodovky; Automatický výber prevodových stupňov.
14	Kontrola prietoku svetlometov
15	Prázdne
16	Posilňovač riadenia; Senzor rýchlosti; Jednotka riadenia motora.
17	Rádio (START-STOP); Deň svetlo
18	Vyhrievané zrkadlá
19	Vstup zapalovania
20	Kontrolór motora; Kontrolór palivového čerpadla; Palivové čerpadlo.
21	Svetlo cúvania (automatická prevodovka); Hmlové svetlá s funkciou CORNER.
22	Ovládací panel kúrenia; Kontrolór klimatizácie; Telefón; Panel všeobecných prístrojov; Senzor uhla riadenia; Multifunkčný volant; Blokovanie kľúča automatickej prevodovky.
23	Vnútorné osvetlenie; Osvetlenie priestoru odkladacej schránky a batožinového priestoru; Bočné svetlá.
24	Centrálna riadiaca jednotka vozidla
25	Prázdne
26	Stierač zadného okna
27	Prázdne
28	Benzínový motor: Ventil AKF; Vykurovanie.

Nr	Elektrické zariadenia
29	Vstrekovanie; Čerpadlo chladiacej kvapaliny.
30	Čerpadlo paliva; Zapaľovanie; Tempomat.
31	Lambda sonda
32	Čerpadlo paliva s vysokým tlakom; Ventil tlaku.
33	Riadiaca jednotka motora
34	Riadiaca jednotka motora; Čerpadlo podtlaku.
35	Osvetlenie tlačidiel; Osvetlenie evidenčného čísla; Parkovacie svetlá; Striekacie svetlomety.
36	Hlavné trávy
37	Zadné hmlové svetlá; DC/DC prevodník.
38	Hmlové svetlá
39	Ventilátor kúrenia
40	Podtlak
41	Vyhrievané predné sedadlá
42	Vyhrievané zadné sklo
43	Klaksón
44	Stierače
45	Zamykanie zadného veka; Centrálne zamykanie.
46	Alarm
47	Zapaľovač cigariet; Napájacia zásuvka v batožinovom priestore.
48	ABS
49	Smerovky; Brzdové svetlá.
50	DC-DC prevodník; Rádio.
51	Elektrické ovládanie okien (vodič + zadná ľavá strana)
52	Elektrické ovládanie okien (predný pasažier + zadná pravá strana)
53	Striekací systém zadného skla
54	Panel prístrojov všeobecne START-STOP; Modul pod volantom, multifunkčný volant.
55	Riadiaca jednotka automatickej prevodovky
56	Striekací systém svetlometov
57	Svetlo stretávacích svetiel (ľavá strana)
58	Svetlo stretávacích svetiel (pravá strana)

Motor

Priradenie poistiek v motorovom priestore (2012)

Nr	Popis
1	Alternátor
2	Prázdny
3	Vnútro (verzia 1) / Napájanie poistkovej skrinky (verzia 2)
4	Dodatočné elektrické kúrenie (verzia 1) / Vnútro (verzia 2)
5	Vnútro
6	Ventilátor chladiča; Jednotka riadenia systému žhavičov.
7	Elektrické-hydraulické posilňovač riadenia
8	ABS
9	Ventilátor chladiča
10	Automatická prevodovka
11	ABS
12	Centrálna riadiaca jednotka
13	Dodatočné elektrické kúrenie

2016

Panel prístrojov

Volant vľavo

Priradenie poistiek v prístrojovej doske (2016)

Nr	Konzument
Nr	Konzument
1	Ľavé svetlo
2	Centrálne zamykanie
3	Relé systému štartovania
4	Pravé svetlo
5	Elektrické okná – Šofér
6	Riadiaca jednotka centrálna; Vnútorné osvetlenie.
7	Klakson
8	Ťažné zariadenie; Ľavé svetlo.
9	Ovládanie pod volantom; Riadiaci systém motora (bez Keyless Access); Automatická prevodovka (bez Keyless Access); Ovládanie automatickej prevodovky (bez Keyless Access); ESC (bez Keyless Access); Riadiaci systém senzora prívesu (bez Keyless Access); Asistencia pri riadení (bez Keyless Access); Airbag (bez Keyless Access).
10	Elektrické okno – zadné ľavé
11	Striekacia tryska svetlometov
12	Displej rádia a navigácie
13	Príprava ako taxi
14	Ovládanie pod volantom; Spínač svetiel; Blokovanie trakcie s kľúčom na štartovanie (automatická prevodovka); Smerovky; Riadiaci systém SmartGate; Senzor dažďa; Príprava na telefón.
15	Kontrolór systému klimatizácie; Ovládanie automatickej prevodovky; Diagnostický konektor.
16	Prístrojová doska
17	Senzor alarmu; Klakson.
22	Systém striekacích trysiek predného okna (bez Keyless Access)
23	Vyhrievané predné sedadlá
24	Ventilátor klimatizácie; Vykurovanie; Kontrolór klimatizácie.
26	Spínač vyhrievania predného sedadla.

Nr	Konzument
27	Tergicristallo lunotto
29	Airbag (prístup bez kľúča)
30	Finestrini elettrici; Interruttore fari; Interruttore svetla cúvania; Kontrolór klimatizácie; Kontrolór asistencie pri parkovaní; Zrkadlo vonkajšie; Napájanie centrálnej lišty tlačidiel; Napájanie bočnej lišty tlačidiel; Zrkadlo vnútorné; Príprava na telefón.
31	Čerpadlo paliva; Kontrolór ventilátora chladiča; Tempomat; Relé ostrekovačov predného a zadného okna.
32	Diagnostická zásuvka; Regulátor prietoku svetlometov; Ovládacia páka pod volantom.
33	Relé zapaľovania; Spínač pedála spojky.
34	Trysky ostrekovačov vyhrievaného predného okna
37	Radar
39	Dodatočné elektrické vykurovanie
41	Vykurovanie lunetta
42	Finestrini elettrici – pasažier
43	Ťažné zariadenie — kontakt konektora
44	Zapaľovač cigariet, zásuvka 12 V
45	Elektrické okno – zadné pravé
46	Ostrekovač predného a zadného okna; Ovládacia páka pod volantom.
47	Ťažné zariadenie — kontakt konektora
48	Ťažné zariadenie – Pravé svetlo
49	Jednotka riadenia čerpadla paliva
50	Rádio
51	Vykurovanie vonkajších zrkadiel
52	Prístup bez kľúča
53	Zámok riadenia (prístup bez kľúča)
54	Jednotka riadenia ABS/ESC

Motor

Priradenie poistiek v motorovom priestore (2016)

Nr	Popis
1	Ventilátor chladiča
2	Riadiaca jednotka pre systém žhavičiek
3	Riadiaca jednotka ABS/ESC
4	Elektrické kúrenie – Obvod 2
5	Elektrické kúrenie – Obvod 3
6	Automatická prevodovka
7	Riadiaca jednotka motora
8	Stierač zadného okna
9	Riadiaca jednotka centrálna; Modul dát batérie.
10	Riadiaca jednotka ABS/ESC
12	Prvky motora
13	Spínač pedála brzdy
14	Prvky motora; Relé čerpadla paliva; Ventilátor chladiča; Čerpadlo chladiacej kvapaliny.
15	Riadiaca jednotka motora
16	Motor štartovania
17	Riadiaca jednotka motora
18	Prvky motora; Dodatočné relé elektrického kúrenia.
19	Lambda sonda
20	Zariadenia na kontrolu systému žhavičiek; Kúrenie ventilátora olejovej vane.

2017, 2018, 2019

Prístrojová doska

volant vľavo

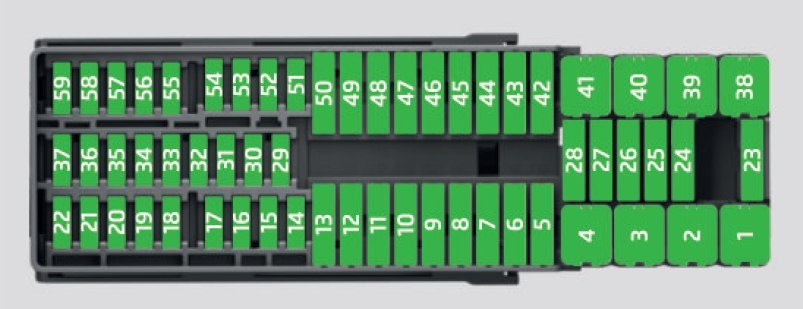

Priradenie poistiek v prístrojovej doske (2017, 2018, 2019)

Nr	Konzument
Nr	Konzument
1	Ľavé svetlo
2	Centrálne zamykanie; Tergicristalli lunotto; Prístup bez kľúča.
3	Relé systému štartovania
4	Pravé svetlo
5	Elektrické okná – Vodič
6	Riadiaca jednotka centrálna; Vnútorné osvetlenie.
7	Klaksón
8	Ťahací hák; Ľavé svetlo.
9	Ovládacie prvky na volante (bez prístupu bez kľúča); Riadiaca jednotka motora (bez prístupu bez kľúča); Riadiaca jednotka automatickej prevodovky (bez prístupu bez kľúča); Páka automatickej prevodovky (bez prístupu bez kľúča); Riadiaca jednotka ESP (bez prístupu bez kľúča); Riadiaca jednotka ťahacieho háku (bez prístupu bez kľúča); Asistencia riadenia (bez prístupu bez kľúča).
10	Ľavé zadné okno
11	Striekacia tryska svetlometu
12	Displej rádia a navigácie
13	Príprava ako taxi
14	Ovládacia páka pod volantom; Spínač svetla; Blokovanie trakcie s kľúčom zapaľovania (automatická prevodovka); Smerovky; Ovládací prístroj SmartGate; Senzor dažďa/svetiel; Zadná kamera.
15	Kontrolór systému klimatizácie; Páka automatickej prevodovky; Diagnostický konektor.
16	Prístrojová doska
17	Senzor alarmu; Klaksón.
22	Systém striekacích trysiek predného okna (bez prístupu bez kľúča)
23	Vyhrievané predné sedadlá
24	Ventilátor klimatizácie; Vykurovanie; Kontrolór klimatizácie.
26	Spínač vyhrievania predného sedadla.
27	Tergicristallo lunotto
29	Airbag

Nr	Konzument
30	Elektrické okná; Spínač svetiel cúvania; Kontrolór klimatizácie; Kontrolór Park Assist; Externé zrkadlo; Napájanie centrálnej lišty tlačidiel; Napájanie bočnej lišty tlačidiel; Interné zrkadlo.
31	Čerpadlo paliva; Kontrolór ventilátora chladiča; Cruise control; Relé ostrekovačov predného a zadného okna; Spínač svetiel.
32	Diagnostická zásuvka; Regulátor prietoku svetlometov; Ovládacia páka pod volantom; Regulátor osvetlenia interiéru.
33	Relé zapaľovania; Spínač pedála spojky.
34	Ostrekovače vyhrievaného predného okna
36	USB nabíjacia zásuvka
37	Radar
39	Dodatočné elektrické vyhrievanie
41	Vyhrievanie zadného skla
42	Elektrické okná – pasažier
43	Ťažné zariadenie – kontakt konektora
44	Zásuvka 12 V vo vnútri, zásuvka 12 V v batožinovom priestore
45	Pravé zadné okno
46	Ostrekovač predného a zadného okna; Ovládacia páka pod volantom.
47	Ťažné zariadenie – kontakt konektora
48	Ťažné zariadenie – Pravé svetlo
49	Riadiaca jednotka čerpadla paliva
50	Rádio
51	Vyhrievanie externých zrkadiel
52	Prístup bez kľúča
53	Zamknutie riadenia (prístup bez kľúča)
54	Riadiaca jednotka ABS/ESC
56	Diagnóza
59	Kompletné LED

Motor

Priradenie poistiek v motorovom priestore (2017, 2018, 2019)

Nr	Popis
1	Ventilátor chladiča
2	Riadiaca jednotka pre systém žhavičov
3	Riadiaca jednotka ABS/ESC
4	Elektrické vykurovanie – Obvod 2
5	Elektrické vykurovanie – Obvod 3
6	Automatická prevodovka
7	Riadiaca jednotka motora
8	Stierače zadného okna
9	Riadiaca jednotka centrálna; Modul dát batérie.
10	Riadiaca jednotka ABS/ESC
12	Prvky motora
13	Spínač brzdového pedála
14	Prvky motora; Relé čerpadla paliva; Ventilátor chladiča; Čerpadlo chladiva.
15	Riadiaca jednotka motora
16	Motorček na štartovanie
17	Riadiaca jednotka motora
18	Prvky motora; Dodatočné relé elektrického vykurovania.
19	Lambda sonda
20	Zariadenia na kontrolu systému žhavičov; Vykurovanie ventilátora olejovej vane.

O SEAT Toledo NH (2012-2019)

SEAT Toledo NH, vyrábaný v rokoch 2012 až 2019, je kompaktný rodinný automobil, ktorý kombinuje praktickosť a štýlový dizajn. Tento model je známy svojou priestrannosťou a komfortom, čo ho robí ideálnym pre každodenné použitie aj dlhšie cesty. Toledo NH ponúka rôzne možnosti motorizácie, vrátane benzínových a dieselových motorov, ktoré poskytujú vyvážený výkon a efektívnu spotrebu paliva. Vďaka moderným technológiám a bezpečnostným prvkom je tento model obľúbený medzi vodičmi, ktorí hľadajú spoľahlivé a ekonomické vozidlo.

Schéma poistkovej skrinky SEAT Toledo NH

Táto stránka zobrazuje schému poistkovej skrinky pre SEAT Toledo NH, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto modeli sa poistková skrinka nachádza typicky v priestore pod kapotou a v interiéri, zvyčajne na strane vodiča. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre udržanie bezpečnosti a funkčnosti vozidla, preto je dôležité mať prehľad o jej usporiadaní a obsahu.
