Seat Cordoba III (2003-2009) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Seat Cordoba III 2003–2009, získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Schéma poistiek a relé – Seat Cordoba III

Týka sa vozidiel vyrobených v rokoch:

2003, 2004, 2005.

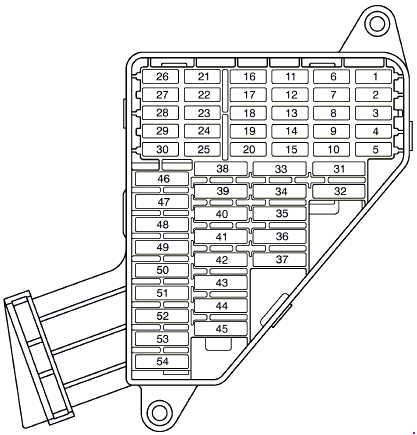

Poistková skrinka

Poistky sa nachádzajú na ľavej strane palubnej dosky za krytom.

Číslo	Popis	Amperáž [A]
1	—	—
2	ABS/ESP	10
3	—	—
4	Brzdové svetlo; Spojka.	5
5	Riadiaca jednotka motora (benzín)	5
6	Svetlomet, pravý	5
7	Svetlomet, ľavý	5
8	Ovládanie vyhrievania zrkadiel	5
9	Lambdová sonda	10
10	Signál “S”1). Ovládanie rádia	5
11	—	—
12	Svetlomety s reguláciou výšky	5
13	Senzor hladiny a tlaku oleja	5
14	Vyhrievanie motora/čerpadlo oleja	10
15	Automatická kontrola prevodovky	10
16	Vyhrievané sedadlá	15
17	Riadiaca jednotka motora	5
18	Prístrojová doska; Vyhrievanie a ventilácia; Navigácia; Svetlomety s reguláciou výšky; Elektrické zrkadlo.	10
19	Parkovacia svetlo	15
20	Čerpadlo ostrekovača predného skla	10
21	Svetlomety diaľkové, pravý	10
22	Svetlomety diaľkové, ľavý	10
23	Osvetlenie evidenčného čísla; Parkovacia svetlo pre bočné svetlo.	5
24	Stierač predného skla	10
25	Striekacie trysky (benzín)	10
26	Spínač brzdových svetiel; ESP.	10
27	Prístrojová doska; Diagnostika.	5

28	Kontrola: osvetlenie motorového priestoru, osvetlenie batožinového priestoru, osvetlenie vnútorného stropu	10
29	Klimatronic	5
30	—	—
31	Elektrické okno, ľavé	25
32	Kontrola centrálneho zamykania	15
33	Samovybíjajúci klaksón	15
34	Aktuálne napájanie	15
35	Otvorená strecha	20
36	Vykurovanie/ventilácia motora s elektroventilátorom	25
37	Postrekovače svetlometov	20
38	Svetlomety hmlové; Svetlomety hmlové zadné.	15
39	Kontrola riadiacej jednotky motora benzín	15
40	Kontrola riadiacej jednotky motora diesel	20
41	Ukazovateľ úrovne paliva	15
42	Zapaľovanie transformátora	15
43	Svetlomet stretávací, pravý	15
44	Elektrické okno zadné ľavé	25
45	Elektrické okno predné pravé	25
46	Kontrola predného stierača	20
47	Kontrola vyhrievaného zadného okna	20
48	Kontrola smeroviek	15
49	Zapaľovač	15
50	Senzor dažďa; Centrálne zamykanie.	20
51	Rádio/CD/GPS	20
52	klaksón	20
53	Svetlomet stretávací, ľavý	15
54	Elektrické okno zadné pravé	25
1) Signál “S” je systém, ktorý zahŕňa blokovanie riadenia a zapaľovania. Po vypnutí zapaľovania a bez vybratia kľúča z prístrojovej dosky, táto funkcia umožňuje aktivovať niektoré elektrické zariadenia, ako je rádio auta, stropná lampa atď. Táto funkcia sa deaktivuje po vybratí kľúča z prístrojovej dosky.

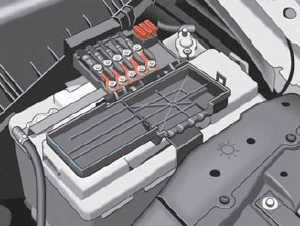

Poistková skrinka v motorovom priestore na batérii

Poistky kovové

Číslo	Popis	Amperáž [A]
1	Alternátor/štartovanie	175
2	Kabína pre cestujúcich s potenciálnym vstupom distribúcie	110
3	Čerpadlo posilňovača riadenia	50
4	SLP (benzín); Žhaviace sviečky (naftové).	50
5	Elektrický ohrievač/ventilátor klimatizácie	40
6	Kontrola ABS	40

Poistky non metallici

Číslo	Popis	Amperáž [A]
7	Kontrola ABS	25
8	Elektrický ohrievač/ventilátor klimatizácie	30
9	—	—
10	Kontrola kabeláže	5
11	Ventilátor klimatizácie	5
12	—	—
13	Kontrola automatickej prevodovky Jatco	5
14	—	—
15	—	—
16	—	—

O Seat Cordoba III (2003-2009)

Seat Cordoba III, vyrábaný v rokoch 2003 až 2009, je kompaktný sedan, ktorý ponúka kombináciu štýlového dizajnu a praktických vlastností. Tento model je známy svojou spoľahlivosťou a komfortom, ktorý poskytuje pri jazde. Cordoba III bola dostupná s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré ponúkali rôzne výkony a spotrebu paliva. Vďaka svojmu priestrannému interiéru a dostatočnému batožinovému priestoru sa stal obľúbeným medzi rodinami aj jednotlivcami, ktorí hľadajú spoľahlivé vozidlo na každodenné použitie.

Schéma poistkovej skrinky Seat Cordoba III

Táto stránka zobrazuje schému poistkovej skrinky pre Seat Cordoba III, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza v interiéri vozidla, pod prístrojovou doskou na strane vodiča, a ďalšia môže byť umiestnená v motorovom priestore. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
