Seat Toledo I (1991-1999) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Seat Toledo I 1991–1999, získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Seat Toledo I
Týka sa vozidiel vyrobených v rokoch:
1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999.

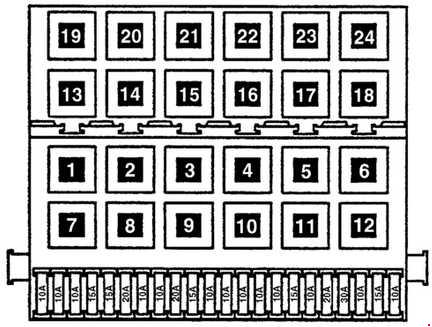

Schéma poistiek (zľava doprava)
| Číslo |
Amperáž [A] |
Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Faro anabbagliante sinistro | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Faro anabbagliante destro | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Osvetlenie prístrojov a tabuliek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Stierač a umývač zadného okna, posuvná strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Stierače, umývač predného a zadného okna, elektricky vyhrievané trysky umývača predného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Ventilátor čerstvého vzduchu, klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Ventilátor, klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Zadné svetlá, pravé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Zadné svetlá, ľavé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Odvlhčovač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Vyhrievanie zadného okna, vyhrievanie zrkadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Hmlové svetlá, zadné hmlové svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Svetlomet s diaľkovými svetlami vľavo. žiarovka upozornenia na diaľkové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Svetlomet s diaľkovými svetlami vpravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Klaksón, ventilátor chladiča (výstup) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Rezervy boja | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Svetlá cúvania, elektrické zrkadlá, vyhrievanie sedadiel, elektrické okná, tempomat klimatizácie, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Elektronika motora, čerpadlo cirkulácie chladiacej kvapaliny (motor so šiestimi valcami) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | Upozorňovacie svetlá, osvetlenie odkladacej schránky, osvetlenie zásuvky, elektricky otvárateľná strecha, predné svetlo na mapy/čítanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Havarijné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20 | Čerpadlo paliva (FP), modul riadenia vyhrievanej lambda sondy (H02S) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 30 | Ventilátor chladiacej kvapaliny, relé klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Brzdové svetlá, tempomat (kontakty aktivácie na pedáloch brzdy a spojky) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Osvetlenie interiéru a batožinového priestoru, hodiny, zapaľovač cigariet, centrálne zamykanie, multifunkčný indikátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Zapaľovač cigariet, rádio, batožinový priestor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky navyše (v samostatných podperách, nad relé)
| Číslo |
Amperáž [A] |
Popis |
| 1 | 30 | Poistka relé motora ABS |
| 2 | 30 | Poistka relé hlavné ABS |
| 3 | 10 | Poistka pre klimatizáciu normálnu |
| 4 | 30 | Poistka ventilátora studeného vzduchu v Climatronic |
| 5 | 5 | Poistka Climatronic |
| 6 | 20 | Poistka automatická pre elektrické okná |
| 7 | 15 | Príves pevný + |
Poistky navyše (v motorovom priestore na priečke nad posilovačom bŕzd)
| Číslo |
Amperáž [A] |
Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 50 | Žhaviče pre motory diesel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Seat Toledo I (1991-1999)
Seat Toledo I, vyrábaný v rokoch 1991 až 1999, bol prvým modelom tejto španielskej značky, ktorý bol navrhnutý ako kompaktný sedan. Tento model bol známy svojou priestrannou kabínou a veľkým batožinovým priestorom, čo ho robilo ideálnym pre rodinné použitie. Toledo I bolo ponúkané s rôznymi motorizáciami, vrátane benzínových a naftových motorov, ktoré poskytovali rôzne úrovne výkonu a efektivity. Vďaka svojej spoľahlivosti a praktickosti sa stal obľúbeným modelom medzi vodičmi, ktorí hľadali cenovo dostupné a funkčné vozidlo.
Schéma poistkovej skrinky Seat Toledo I
Táto stránka zobrazuje schému poistkovej skrinky pre Seat Toledo I, ktorá je nevyhnutná pre správnu údržbu a opravu elektrických systémov vozidla. Poistková skrinka sa zvyčajne nachádza v interiéri vozidla, pod palubnou doskou na strane vodiča, a ďalšia môže byť umiestnená v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich amperáž a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou amperážou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie bezpečnosti a funkčnosti vozidla.
