Seat Tarraco (2018-2021) – poistková skrinka

Schéma poistiek a relé – Seat Tarraco

Týka sa vozidiel vyrobených v rokoch:

2018.

Akumulátor v Seat Tarraco je poistka číslo 40 v poistkovej skrinke prístrojovej dosky.

Poistková skrinka v priestore pre cestujúcich

Vozy s volantom naľavo:

Poistková skrinka sa nachádza za odkladacou schránkou.

Vozy s volantom napravo: Nachádza sa za odkladacou schránkou.

Seat Tarraco – schéma motorového priestoru

Rok výroby: 2020.

Poistková skrinka v kabíne

Vozidlá s volantom naľavo:

Poistková skrinka sa nachádza za zásuvkou.

Otvorenie zásuvky, zdvihnutie zámku (1) nahor, v smere šípky, súčasne ďalej otvoriť zásuvku a odstrániť ju, kým nie je poistková skrinka prístupná.

Vozidlá s volantom napravo: Nachádza sa za zásuvkou.

Otvorenie odkladacej schránky, vloženie zámku (1) do otvoru držiaka smerujúceho nadol a odstránenie z jednej strany, stlačenie koncových osí (2) nahor, v smere šípok a súčasne ďalej otvoriť zásuvku.

Číslo	Popis / Ampere [A]
Číslo	Popis / Ampere [A]
1	Adblue (SCR)	30
4	Klaksón “DWA”; Palubný počítač	7,5
5	Gateway CAN	7,5
6	Páka automatickej prevodovky	7,5
7	Ovládací panel klimatizácie a kúrenia; Kúrenie zadného okna; Pomocné kúrenie; Zadné kúrenie.	10
8	Diagnostika; Spínač elektronickej parkovacej brzdy; Spínač svetiel; Svetlo cúvania; Vnútorné osvetlenie; Režim jazdy; Osvetlenie prahu; Senzor svetla / vlhkosti / dažďa; Modul ovládania osvetlenia v zákrute.	7,5
9	Modul ovládania stĺpika riadenia	7,5
10	Displej rádia	7,5
11	Modul ovládania palubného počítača	40
12	Rádio Infotainment	30
13	Napínač bezpečnostného pásu vodiča	25
14	Vetranie klimatizácie	40
15	Odomknutie stĺpika riadenia	10
16	Prijímanie a stabilizácia GPS signálu; Rozhranie mobilného telefónu; Modul ovládania USB portov.	7,5
17	Prístrojová doska; Rozhranie navigácie OCU.	7,5
18	Modul ovládania kamery na sledovanie prostredia a cúvacej kamery	7,5
19	Kessy	7,5
20	Čerpadlo podtlaku motora SCT 1,5 l	7,5/15
21	Modul ovládania spojky 4×4 Haldex	15
22	Príves	15
23	Elektrická strecha	20
24	Palubný počítač	40

Leggere  Seat Ibiza I (021A) (1984-1993) – batérie

Číslo	Popis / Ampere [A]
25	Ľavé dvere	30
26	Vyhrievané sedadlá	30
27	Vnútorné osvetlenie	30
28	Príves	25
30	PHEV. Deaktivácia systému vysokého napätia pre záchranné operácie. Označenie pomocou žltej nálepky.	10
31	Modul riadenia elektrickej strechy	30
32	Modul riadenia asistenta parkovania; Predná kamera a radar.	10
33	Airbag	7,5
34	Spínač svetla cúvania; Senzor klimatizácie; Elektrochromatické zrkadlo; Elektromechanická brzda.	7,5
35	Diagnostický konektor	7,5
38	Príves	25
39	Pravé dvere	30
40/1	Pri konektore napájania 12 V	20
41	Napínač bezpečnostného pásu sedadla pre cestujúcich	25
42	Centrálne zamykanie	40
43	Modul riadenia digitálneho zvuku	30
44	Príves	15
45	Elektricky nastaviteľné sedadlo vodiča	15
47	Stierač zadného okna	15
48	Generátor zvuku SoundAktor	7,5
49	Štartovanie	7,5
51	Zadná klimatizácia	25
52	Režim jazdy.	15
53	Vyhrievanie zadného okna	30

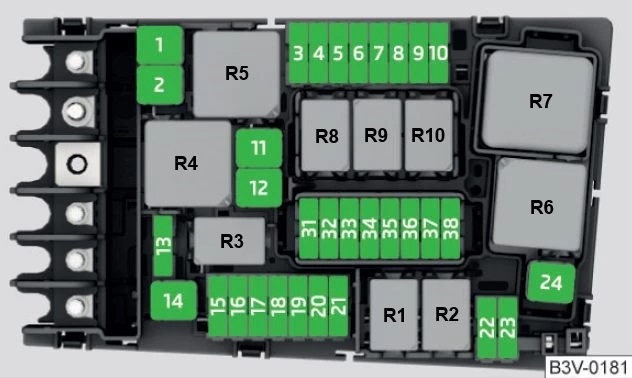

Poistková skrinka v motorovom priestore

Číslo	Popis / Ampere [A]
Číslo	Popis / Ampere [A]
1	Modul riadenia ABS / ESP	25
2	Modul riadenia ABS / ESP	40/60
3	Modul riadenia motora (benzín / nafta)	15/30
4	Senzory motora; Elektrické ventilátory; Regulátor tlaku; Prúdový senzor; Relé zapaľovacej sviečky (nafta); Relé PTC.	7,5/10
5	Senzory motora	10
6	Senzor svetla brzdy	7,5
7	Napájanie motora	7,5/10
8	Lambda sonda	10/15
9	Motor	10/20
10	Modul riadenia čerpadla paliva	15/20
11	PTC	40
12	PTC	40

Číslo	Popis / Ampére [A]
13	Čerpadlo na chladenie oleja automatickej prevodovky	30
15	Klaksón	15
16	Relé cievky zapaľovania (benzín 2.0); Inverter; Modul riadenia palubného systému.	10/20
17	Modul riadenia motora; Modul riadenia ABS / ESP; Hlavné relé	7,5
18	Terminál 30 (pozitívny)	7,5
19	Predné stierače	30
20	eBKV	40
21	Modul riadenia automatickej prevodovky	15
22	Modul riadenia motora	7,5
23	Štartovanie	30
24	PTC	40
36	Ľavý svetlomet	15
37	Stacionárne kúrenie	20
38	Pravý svetlomet	15

Schéma poistiek a relé – Seat Tarraco

Týka sa vozidiel vyrobených v rokoch:

2021.

Zapáľovač cigariet v Seat Tarraco je poistka číslo 40 v poistkovej skrinke prístrojovej dosky.

Farby poistiek

Farba	Amperáž [A]
čierna	1
fialová	3
svetlohnedá	5
hnedá	7.5
červená	10
modrá	15
žltá	20
biela alebo priehľadná	25
zelená	30
oranžová	40

Poistková skrinka v priestore pre cestujúcich

Vozy s volantom naľavo:

Poistková skrinka sa nachádza za odkladacou schránkou.

Otvorenie odkladacej schránky, zdvihnite uzamykací kryt (1) nahor, smerom k šípke, ďalej otvorte odkladaciu schránku a odstráňte ju, kým nebude poistková skrinka prístupná.

Vozy s volantom napravo: Nachádza sa za odkladacou schránkou.

Otvorenie odkladacej schránky, vložte uzamykací prvok (1) do otvoru podpery smerujúceho nadol a odstráňte ho z jednej strany, stlačte koncové osi (2) nahor, smerom k šípkam a ďalej otvorte odkladaciu schránku.

Číslo	Popis a Ampér
Číslo	Popis a Ampér
1	AdBlue (SCR)	30
4	Klaksón D W A; Palubný počítač.	7,5
5	Brána	7,5
6	Páka automatickej prevodovky	7,5
7	Ovládací panel klimatizácie a kúrenia; Kúrenie zadného okna; Stacionárne kúrenie; Zadné kúrenie.	10
8	Diagnostika; Elektronický spínač parkovacej brzdy; Spínač svetla; Svetlo cúvania; Vnútorné osvetlenie; Režim jazdy; Osvetlený prah dverí; Senzor svetla/vlhkosti/dážď; Riadiaca jednotka osvetlenia rohov.	7,5
9	Riadiaca jednotka stĺpika riadenia	7,5
10	Displej rádia	7,5
11	Riadiaca jednotka palubného počítača	40
12	Rádio informačné a zábavné	30
13	Napínač bezpečnostného pásu vodiča	25
14	Ventilátor klimatizácie	40
15	Uvoľnenie stĺpika riadenia	10
16	Prijímanie a stabilizácia GSM signálu; Rozhranie mobilného telefónu; Riadiaca jednotka USB pripojení.	7,5
17	Prístrojová doska; Rozhranie navigácie OCU.	7,5
18	Okolitá kamera a riadiaca jednotka zadnej kamery	7,5
19	Kessy	7,5
20	Čerpadlo vákuum SCT 1,5 L	7,5/15
21	Riadiaca jednotka Haldex 4×4	15
22	Príves	15
23	Elektrická strecha	20
24	Palubný počítač	40

Leggere  Seat Exeo ST (2009-2013) – poistková skrinka

Číslo	Popis a Ampér
25	Ľavé dvere	30
26	Vyhrievané sedadlá	30
27	Vnútorné osvetlenie	30
28	Príves	25
30	PHEV. Deaktivácia vysokonapäťového systému pre záchranné operácie. Identifikované žltou nálepkou.	10
31	Elektronická riadiaca jednotka kapoty	30
32	Riadiaca jednotka parkovacej asistencie, predná kamera a radar	10
33	Airbag	7,5
34	Spínač cúvania; Klima senzor; Elektrochromatické zrkadlo; Elektromechanická brzda.	7,5
35	Diagnostický konektor	7,5
38	Príves	25
39	Pravé dvere	30
40/1	Napájanie 12V	20
41	Napínač bezpečnostného pásu pasažiera	25
42	Centrálne zamykanie	40
43	Digitálna riadiaca jednotka audia	30
44	Príves	15
45	Elektrické sedadlo vodiča	15
47	Stierač zadného okna	15
48	SoundActor	7,5
49	Štartovanie	7,5
51	Zadná klimatizácia	25
52	Režim jazdy.	15
53	Vyhrievané zadné okno	30

Poistková skrinka v motorovom priestore

Číslo	Popis a Ampér
Číslo	Popis a Ampér
1	Jednotka riadenia ABS/ESP	25
2	Jednotka riadenia ABS/ESP	40/60
3	Jednotka riadenia motora (benzín/diesel)	15/30
4	Senzory motora; Elektrické ventilátory; Regulátor tlaku; Prúdomer; Relé zapaľovacej sviečky (diesel); Relé PTC.	7,5/10
5	Senzory motora	10
6	Senzor brzdového svetla	7,5
7	Napájanie motora	7,5/10
8	Lambda sonda	10/15
9	Motor	10/20
10	Jednotka riadenia palivového čerpadla	15/20
11	PTC	40
12	PTC	40

Číslo	Popis a Ampér
13	Čerpadlo chladenia oleja automatickej prevodovky	30
15	klaksón	15
16	Relé cievky zapaľovania (benzín 2.0); Inverter; Riadiaca jednotka palubného systému.	10/20
17	Riadiaca jednotka motora; Riadiaca jednotka ABS/ESP; Hlavné relé.	7,5
18	Terminál 30 (pozitívny referenčný bod)	7,5
19	Umývač predného skla	30
20	eBKV	40
21	Riadiaca jednotka automatickej prevodovky	15
22	Riadiaca jednotka motora	7,5
23	Štartovanie	30
24	PTC	40
36	Ľavý svetlomet	15
37	Stacionárne kúrenie	20
38	Pravý svetlomet	15

O Seat Tarraco (2018-2021)

Seat Tarraco, predstavený v roku 2018, je SUV model od španielskej automobilky Seat, ktorý kombinuje moderný dizajn s praktickosťou a komfortom. Tento model je známy svojou priestrannosťou, ponúkajúc miesto až pre sedem pasažierov, čo ho robí ideálnym pre rodiny. Tarraco je vybavený pokročilými technológiami a bezpečnostnými prvkami, ktoré zaručujú pohodlnú a bezpečnú jazdu. Pokiaľ ide o motorové možnosti, Seat Tarraco ponúka rôzne varianty, vrátane benzínových a dieselových motorov, s výkonom od 150 do 190 koní, čo poskytuje dostatočný výkon pre rôzne jazdné podmienky.

Schéma poistkovej skrinky Seat Tarraco

Táto stránka zobrazuje schému poistkovej skrinky pre model Seat Tarraco, ktorá je kľúčová pre pochopenie elektrického systému vozidla. Poistková skrinka sa zvyčajne nachádza v interiéri vozidla, pod palubnou doskou na strane vodiča, a tiež v motorovom priestore. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je navrhnutá tak, aby chránila elektrické obvody vozidla, a preto je dôležité pravidelne kontrolovať jej stav a funkčnosť.
