Seat Mii (2011-2019) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Seat Mii 2011–2019, získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Seat Mii
Vzťahuje sa na vozidlá vyrobené v rokoch:
2011.
| Farba poistky | Ampére [A] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| fialová | 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| svetlohnedá | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| hnedá | 7,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| červená | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| modrá | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| žltá | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| biela | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| zelená | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| oranžová | 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

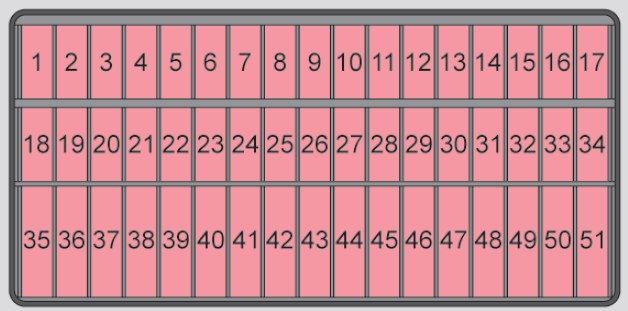

Poistková skrinka v kabíne
Poistky sa nachádzajú pod volantom, pod prístrojovou doskou.
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Telefón;
Ventilátor chladiča; Skupina prístrojov; Riadiaca jednotka motora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Diagnostický port;
Kompresor vzduchu; Panel s tlačidlami; Riadiaca jednotka klimatizácie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Spínač pedála spojky;
Spínač pedála brzdy. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Spínač osvetlenia;
Osvetlenie evidenčného čísla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Páka pod volantom;
Centrálny riadiaci jednotka. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Nastavenie lúča svetlometov;
Nastavenie vonkajších zrkadiel. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7-8 | Automatická prevodovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Airbag;
Panel s tlačidlami. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Asistent parkovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Svetlomety | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Zadné hmlové svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Svetlomety | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Stierač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Spínač svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Posilňovač riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Stierače čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Spínač svetla cúvania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Injektory;
Čerpadlo chladiacej kvapaliny. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | ABS/ESP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Osvetlenie polohy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Denné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Svetlomety | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Smerovky svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Systém stieračov a umývačiek čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 26 | Nedelené | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Vnútorné osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Diagnostický konektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Riadiaca jednotka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Ohrievanie vonkajších zrkadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Ventilátor chladiča, lambda sonda | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Blikajúce svetlo;
Svetlo brzdy; Deň svetlá; Zadné svetlo. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Hlavný zväzok | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Hlavný zväzok | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | Zapaľovač;
Pri 12 V. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | Ventilátor kúrenia a klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | Rádio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | Posuvná panoramatická strecha;
Klaksón. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Riadiaca jednotka motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | Centrálne zamykanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | Modul zapaľovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | Ohrievače sedadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | Spínač svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | Ohrievanie zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | Stierače | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | Hmlové svetlá, svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

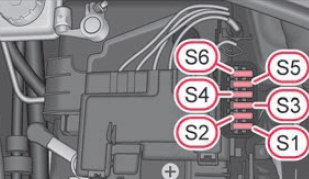

Poistková skrinka v motorovom priestore
Poistky sa nachádzajú pod krytom vedľa batérie vozidla.
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| S1 | ABS/ESP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S2 | Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S3 | Ovládač ventilátora chladiča;
Zapnutie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S4 | ABS/ESP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S5 | Riadiaca jednotka;
Modul dát batérie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S6 | Kľúč na zapnutie, štartér | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

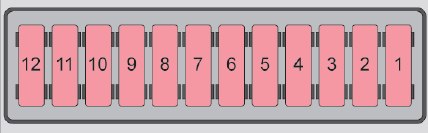

Poistky v prístrojovej doske
V vozidlách so systémom START-STOP sa poistky nachádzajú na ľavej strane prístrojovej dosky za krytom.
| Číslo | Popis |
|---|---|
| 1 | ABS/ESP |
| 2 | Skupina prístrojov |
| 3 | Rádio, diagnostika |
| 4 | Menic napätia DC-DC;
Relé motorčeka na štartovanie; Panel s tlačidlami. |
| 5 | Nedelené |
| 6 | Nedelené |
| 7 | Nedelené |
| 8 | Nedelené |
| 9 | Svetlomety |
| 10 | Svetlomety |
| 11 | Motorček na štartovanie |
| 12 | Menic napätia DC-DC;
ABS; Skupina prístrojov; Rádio. |
Schéma poistiek a relé – Seat Mii
Týka sa vozidiel vyrobených v rokoch:
2012.
| Farba poistky | Ampére [A] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| fialová | 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| svetlohnedá | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| hnedá | 7,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| červená | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| modrá | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| žltá | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| biela | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| zelená | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| oranžová | 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

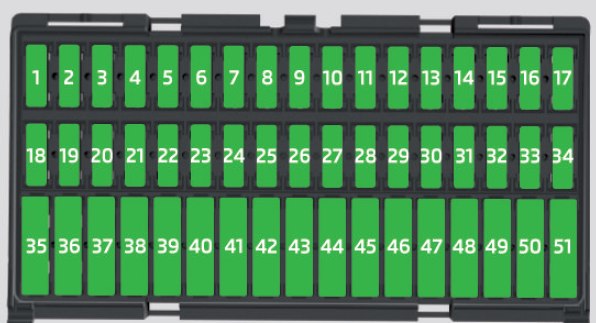

Poistková skrinka v kabíne
Poistky sa nachádzajú pod volantom, pod prístrojovou doskou.
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Telefón;
Ventilátor chladiča; Súprava smeroviek; Riadiaca jednotka motora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Diagnostické pripojenie;
Relé pre kompresor klimatizácie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Spínač pedála spojky;
Spínač pedála brzdy. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Denné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Káblový zväzok spínača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Nastavenie zväzku svetlometov;
Nastavenie vonkajšieho zrkadla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Nepriradené | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Nepriradené | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Asistent parkovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Zadný svetlomet proti hmle | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Stierač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Spínač svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Posilňovač riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Stierače čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Spínač cúvacej svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Vstrekovacia ventil, čerpadlo vody | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | ABS/ESP;
Káblový zväzok spínača. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Spínač osvetlenia;
Osvetlenie evidenčného čísla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Denné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Spínač svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Káblový zväzok spínača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Káblový zväzok spínača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Zvazok káblov spínača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Vnútorné svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Diagnostický konektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Jednotka riadenia napätia vozidla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Vyhrievanie vonkajších zrkadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Ventilátor kúrenia a klimatizácie;
Regulačná ventil; Lambdová sonda. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Smerovky;
Svetlo brzdenia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Hlavný zvazok | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Prístrojová doska;
Diaľkové svetlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Nebolo pridelené | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | Zapaľovač;
Pri konektore napájania 12 V. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | Ventilátor pre kúrenie a klimatizáciu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | Rádio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | Posuvná panoramatická strecha;
Klakson. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Jednotka riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | Centrálne zamykanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | Modul zapaľovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | Vyhrievanie sedadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | Relé palivovej pumpy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | Spínač svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | Vyhrievanie zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | Elektrické okná – pravé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | Stierač predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | Elektrické okná – ľavé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka v motorovom priestore
Poistky sa nachádzajú pod krytom vedľa batérie vozidla.
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | ABS/ESP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | Správa batérie;
Riadiaca jednotka ventilátora chladiča. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | ABS/ESP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | Riadiaca jednotka napätia vozidla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | Kľúč na zapaľovanie;
Relé štartovacieho motora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

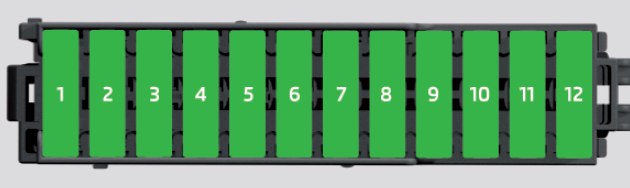

Poistky v prístrojovej doske
V vozidlách so systémom START-STOP sa poistky nachádzajú na ľavej strane prístrojovej dosky za krytom.
| Číslo | Popis |
| 1 | ABS/ESP |
| 2 | Prístrojová doska |
| 3 | Rádio;
Diagnostika. |
| 4 | DC-DC menič napätia;
Vinutia relé motorčeka na štartovanie. |
| 5 | Nie je pridelené |
| 6 | Relé ventilátora studeného/teplého vzduchu |
| 7 | Riadiaca jednotka systému klimatizácie |
| 8 | Nie je pridelené |
| 9 | Pravé svetlo |
| 10 | Ľavé svetlo |
| 11 | Motorček na štartovanie |
| 12 | DC-DC menič napätia |
Schéma poistiek a relé – Seat Mii
Týka sa vozidiel vyrobených v rokoch:
2013.
Poistka 36 v poistkovej skrinke pod prístrojovou doskou je zodpovedná za zapaľovač cigariet (zásuvky napájania) v Skoda Citigo.
| Farba poistky | Ampére [A] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| fialová | 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| svetlohnedá | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| hnedá | 7,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| červená | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| modrá | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| žltá | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| biela | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| zelená | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| oranžová | 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka v kabíne
Poistky sa nachádzajú pod volantom, pod prístrojovou doskou.
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Telefón;
Ventilátor chladiča; Sada smeroviek; Riadiaca jednotka motora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Diagnostické pripojenie;
Kompresor klimatizácie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Spínač pedálu spojky;
Spínač pedálu brzdy. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Deň svietidiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Zvazok káblov spínača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Nastavenie zvazku svetlometov;
Nastavenie vonkajších zrkadiel. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Automatická prevodovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Automatická prevodovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Airbag | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Asistent parkovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Zadný svetlomet proti hmlovému svetlu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Stierač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Spínač svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Asistencia riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Stierače čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Spínač cúvacieho svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Injektory;
Čerpadlo chladiacej kvapaliny. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | ABS/ESP;
Zvazok káblov spínača. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Spínač osvetlenia;
Osvetlenie evidenčnej tabule. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Deň svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Spínač svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Zvazok káblov spínača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Zvazok káblov spínača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Zvazok káblov spínača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Vnútorné osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Diagnostický konektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Centrálny riadiaci modul | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Vyhrievanie vonkajších zrkadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Ventilátor kúrenia;
Regulačná ventil; Lambdová sonda. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Smerovky;
Brzdové svetlo. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Hlavný zvazok | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Prístrojový panel;
Diaľkové svetlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Nebolo pridelené | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | Zapaľovač cigariet;
12 V napájací zdroj. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | Ventilátor pre kúrenie a klimatizáciu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | Rádio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | Otvoriteľná panoramatická strecha;
Klaksón. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Riadiaca jednotka motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | Centrálne zamykanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | Modul zapaľovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | Vyhrievanie sedadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | Spínač svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | Vyhrievanie zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | Elektrické okná – pravé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | Stierač predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | Elektrické okná – ľavé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka v motorovom priestore
Poistky sa nachádzajú pod krytom vedľa batérie vozidla.
| Číslo | Popis |
| S1 | ABS/ESP |
| S2 | Ventilátor chladiča |
| S3 | Riadenie batérie;
Riadiaca jednotka ventilátora chladiča. |
| S4 | ABS/ESP |
| S5 | Centrálny riadiaci jednotka |
| S6 | Kľúč na zapaľovanie;
Štartér. |
Poistky v prístrojovej doske
V vozidlách so systémom START-STOP sa poistky nachádzajú na ľavej strane prístrojovej dosky za krytom.
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | ABS/ESP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Prístrojový panel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Rádio;
Diagnostika. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | DC-DC menič napätia;
Relé štartéra. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Nie je pridelené | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Ventilátor klimatizácie/ú暖ovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Riadiaca jednotka systému klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Nie je pridelené | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Pravé svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Ľavé svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Štartér | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | DC-DC menič napätia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Seat Mii
Týka sa vozidiel vyrobených v rokoch:
2014.
Poistka 36 v poistkovej skrinke pod prístrojovou doskou je zodpovedná za zapaľovač cigariet (zásuvky napájania) v Škoda Citigo.
| Farba poistky | Ampér [A] |
|---|---|
| fialová | 3 |
| svetlohnedá | 5 |
| hnedá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žltá | 20 |
| biela | 25 |
| zelená | 30 |
| oranžová | 40 |
Poistková skrinka v kabíne
Poistky sa nachádzajú pod volantom, pod prístrojovou doskou.
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Telefón;
Ventilátor chladiča; Indikačný prístroj; Riadiaca jednotka motora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Diagnostický port;
Kompresor vzduchu; Ovládacie tlačidlo; Riadiaca jednotka klimatizácie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Spínač pedála spojky;
Spínač pedála brzdy. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Spínač podsvietenia;
Osvetlenie evidenčnej tabule. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Spínač stĺpika riadenia;
Centrálny riadiaci jednotka. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Nastavenie lúča svetlometov;
Nastavenie vonkajších zrkadiel. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Automatická prevodovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Automatická prevodovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Airbag;
Ovládacie tlačidlo. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Asistent parkovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Svetlomety | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Zadný hmlový svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Svetlomety | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Stierač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Spínač svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Asistencia riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Stierače čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Spínač cúvacej svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Vstrekovacie ventily;
Čerpadlo chladiacej kvapaliny. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | ABS/ESP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Parkovacie svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Deň svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Svetlomety | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Smerovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Systém stierača a umývača čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Nepriradené |
| 27 | Vnútorné osvetlenie |
| 28 | Diagnostický konektor |
| 29 | Centrálny riadiaci modul |
| 30 | Vyhrievanie vonkajších zrkadiel |
| 31 | Ventilátor chladiča, lambda sonda |
| 32 | Blikajúce svetlo;
Brzdové svetlo; Deň svetlá; Zadné svetlo. |
| 33 | Hlavný zväzok |
| 34 | Hlavný zväzok |
| 35 | Čerpadlo paliva |
| 36 | Zapaľovač cigariet;
12 V napájacie zásuvky. |
| 37 | Ventilátor na vykurovanie a klimatizáciu |
| 38 | Rádio |
| 39 | Otváracia panoramatická strecha;
Klakson. |
| 40 | Riadiaca jednotka motora |
| 41 | Centrálne zamykanie |
| 42 | Modul zapaľovania |
| 43 | Vyhrievanie sedadiel |
| 44 | Čerpadlo paliva |
| 45 | Spínač svetla |
| 46 | Vyhrievanie zadného skla |
| 47 | Okná |
| 48 | Klakson |
| 49 | Stierače |
| 50 | Hmlové svetlá, svetlomet |
| 51 | Elektrické okná |
Poistková skrinka v motorovom priestore
Poistky sa nachádzajú pod krytom vedľa batérie vozidla.
| Číslo | Popis |
| S1 | ABS/ESP |
| S2 | Ventilátor chladiča |
| S3 | Ovládač ventilátora chladiča;
Zapnutie. |
| S4 | ABS/ESP |
| S5 | Riadiaca jednotka;
Správa batérie. |
| S6 | Kľúč na zapnutie;
Motorček na štartovanie. |
Poistky v prístrojovej doske
V vozidlách so systémom START-STOP sa poistky nachádzajú na ľavej strane prístrojovej dosky za krytom.
| Číslo | Popis |
| 1 | ABS/ESP |
| 2 | Prístrojová doska |
| 3 | Rádio, diagnostika |
| 4 | DC-DC menič napätia;
Relé motorčeka štartovania; Lišta s tlačidlami. |
| 5 | Nepriradené |
| 6 | Nepriradené |
| 7 | Nepriradené |
| 8 | Nepriradené |
| 9 | Svetlomety |
| 10 | Svetlomety |
| 11 | Motorček štartovania |
| 12 | DC-DC menič napätia;
ABS; Prístrojová doska; Rádio. |
Schéma poistiek a relé – Seat Mii
Týka sa vozidiel vyrobených v rokoch:
2015.
Poistka 36 v poistkovej skrinke pod prístrojovou doskou je zodpovedná za zapaľovač cigariet (zásuvky napájania) v Skoda Citigo.
| Farba poistky | Ampére [A] |
|---|---|
| fialová | 3 |
| svetlohnedá | 5 |
| hnedá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žltá | 20 |
| biela | 25 |
| zelená | 30 |
| oranžová | 40 |
Poistková skrinka v kabíne
Poistky sa nachádzajú pod volantom, pod prístrojovou doskou.
| Číslo | Popis |
| 1 | Telefón;
Ventilátor chladiča; Set smeroviek; Riadiaca jednotka motora. |
| 2 | Diagnostický port;
Kompresor vzduchu; Panel s tlačidlami; Riadiaca jednotka klimatizácie. |
| 3 | Spínač pedála spojky;
Spínač pedála brzdy. |
| 4 | Spínač podsvietenia;
Osvetlenie evidenčného čísla. |
| 5 | Páka pod volantom;
Centrálny riadiaci jednotka. |
| 6 | Nastavenie lúča svetlometov;
Nastavenie vonkajších zrkadiel. |
| 7 | Automatická prevodovka |
| 8 | Automatická prevodovka |
| 9 | Airbag;
Panel s tlačidlami. |
| 10 | Asistent parkovania |
| 11 | Svetlomety |
| 12 | Zadný svetlomet s hmlovkami |
| 13 | Svetlomety |
| 14 | Stierač zadného okna |
| 15 | Spínač svetla |
| 16 | Asistencia riadenia |
| 17 | Stierače čelného skla |
| 18 | Spínač svetla cúvania |
| 19 | Injektory;
Čerpadlo chladiacej kvapaliny. |
| 20 | ABS/ESP |
| 21 | Parkovacie svetlá |
| 22 | Deň svetlá |
| 23 | Svetlomety |
| 24 | Smerovky svetlometov |
| 25 | Systém stieračov a umývačiek čelného skla |
| 26 | Nepriradené |
| 27 | Vnútorné osvetlenie |
| 28 | Diagnostický konektor |
| 29 | Centrálny riadiaci modul |
| 30 | Vyhrievanie vonkajších zrkadiel |
| 31 | Ventilátor chladiča, lambda sonda |
| 32 | Blikajúce svetlo;
Svetlo brzdenia; Deň svetlá; Zadné svetlo. |
| 33 | Hlavný zväzok |
| 34 | Hlavný zväzok |
| 35 | Čerpadlo paliva |
| 36 | Zapaľovač cigariet, 12 V napájacia zásuvka |
| 37 | Ventilátor na vykurovanie a klimatizáciu |
| 38 | Rádio |
| 39 | Panoramatická strecha;
Klakson. |
| 40 | Riadiaca jednotka motora |
| 41 | Centrálne zamykanie |
| 42 | Modul zapaľovania |
| 43 | Vyhrievanie sedadiel |
| 44 | Čerpadlo paliva |
| 45 | Spínač svetla |
| 46 | Vyhrievanie zadného okna |
| 47 | Okna |
| 48 | Klakson |
| 49 | Stierače |
| 50 | Hmlové svetlá, svetlomet |
| 51 | Elektrické okná |
Poistková skrinka v motorovom priestore
Poistky sa nachádzajú pod krytom vedľa batérie vozidla.
| Číslo | Popis |
| S1 | ABS/ESP |
| S2 | Ventilátor chladiča |
| S3 | Ovládač ventilátora chladiča;
Zapnutie. |
| S4 | ABS/ESP |
| S5 | Riadiaca jednotka;
Správa batérie. |
| S6 | Kľúč na zapnutie;
Motorček na štartovanie. |
Poistky v prístrojovej doske
V vozidlách so systémom START-STOP sa poistky nachádzajú na ľavej strane prístrojovej dosky za krytom.
| Číslo | Popis |
| 1 | ABS/ESP |
| 2 | Prístrojový panel |
| 3 | Rádio;
Diagnostika. |
| 4 | DC-DC menič napätia;
Relé motorčeka štartovania; Pás s tlačidlami. |
| 5 | Nebolo priradené |
| 6 | Nebolo priradené |
| 7 | Nebolo priradené |
| 8 | Nebolo priradené |
| 9 | Svetlomety |
| 10 | Svetlomety |
| 11 | Motorček štartovania |
| 12 | DC-DC menič napätia;
ABS; Súprava smeroviek; Rádio. |
Schéma poistiek a relé – Seat Mii
Týka sa vozidiel vyrobených v rokoch:
2016.
Poistková skrinka pod prístrojovou doskou
Poistky sa nachádzajú pod volantom, pod prístrojovou doskou.
| Číslo | Popis |
| 1 | Klimatizácia;
Diagnostický konektor. |
| 2 | Nastavenie uhla svetlometov;
Asistencia pri parkovaní; Elektrické nastavenie vonkajších zrkadiel. |
| 3 | Automatická prevodovka;
Riadiaca jednotka motora; Posilňovač riadenia; Ovládacia páka pod volantom; Sada ukazovateľov. |
| 4 | Airbag |
| 5 | Osvetlenie cúvania |
| 6 | Stierač zadného okna;
Umývačka predného skla. |
| 7 | Svetlomet s tlmeným svetlom – ľavá strana |
| 8 | Svetlomet s tlmeným svetlom – pravá strana |
| 9 | Nebolo pridelené |
| 10 | Elektrické vyhrievanie vonkajších zrkadiel |
| 11 | Nebolo pridelené |
| 12 | Osvetlenie vozidla |
| 13 | Osvetlenie vozidla |
| 14 | Osvetlenie vozidla |
| 15 | Vozidlo so systémom START-STOP:
Rádio; Vozidlo bez systému START-STOP: Centrálna riadiaca jednotka, vykurovanie, automatická prevodovka, spínač svetiel, osvetlenie evidenčného čísla |
| 16 | Osvetlenie vozidla |
| 17 | Stierač zadného okna |
| 18 | Panoramatická strecha |
| 19 | Centrálne zamykanie |
| 20 | Vyhrievanie zadného okna |
| 21 | Osvetlenie cúvania |
| 22 | Klakson |
| 23 | Transformátor napätia |
| 24 | Smerovky svetlometu |
| 25 | Stierače |
| 26 | Stierače |
| 27 | Zapni výstražné svetlá;
Svetlá brzdenia. |
| 28 | Páka prevodovky pre automatickú prevodovku |
| 29 | Čerpadlo paliva |
| 30 | Riadiaca jednotka motora;
Súprava ukazovateľov; Centrálny kontrolný modul; Senzor dažďa; Páka ovládania pod volantom; Diagnostický konektor. |
| 31 | Osvetlenie vozidla |
| 32 | Centrálny kontrolný modul |
| 33 | Osvetlenie vozidla |
| 34 | Vnútorné osvetlenie |
| 35 | Osvetlenie vozidla |
| 36 | Osvetlenie vozidla |
| 37 | ESC |
| 38 | Kľúčová lišta |
| 39 | Páka pod volantom;
Ovládanie stierača predného skla. |
| 40 | Komponenty motora |
| 41 | Spínač brzdového pedálu;
Chladiaci ventilátor. |
| 42 | Riadiaca jednotka motora |
| 43 | Čerpadlo paliva |
| 44 | Komponenty motora |
| 45 | Komponenty motora |
| 46 | Napájanie 12 V |
| 47 | Ventilátor pre klimatizáciu/topenie |
| 48 | Vyhrievanie sedadiel |
| 49 | Elektrické okná |
| 50 | Osvetlenie vozidla |
| 51 | Elektrické okná |
Poistková skrinka v prístrojovej doske
V vozidlách so systémom START-STOP sa poistky nachádzajú na ľavej strane prístrojovej dosky za krytom.
| Číslo | Popis |
| 1 | ABS/ESP |
| 2 | Prístrojová doska |
| 3 | Rádio |
| 4 | DC-DC menič napätia;
Relé motorčeka na štartovanie; Lišta s tlačidlami. |
| 5 | Systém klimatizácie |
| 6 | Nepriradené |
| 7 | Nepriradené |
| 8 | Nepriradené |
| 9 | Osvetlenie vozidla – pravá strana |
| 10 | Osvetlenie vozidla – ľavá strana |
| 11 | Motorček na štartovanie |
| 12 | DC-DC menič napätia;
ABS; Súprava ukazovateľov; Rádio. |
Poistková skrinka v motorovom priestore
| Číslo | Popis |
| 1 | ABS/ESP |
| 2 | Ventilátor chladiča |
| 3 | Riadiaca jednotka ventilátora chladiča;
Napájanie. |
| 4 | ABS/ESP |
| 5 | Jednotka riadenia centrálna;
Modul dát batérie. |
| 6 | Kľúč na zapínanie;
Motorček na štartovanie. |
Schéma poistiek a relé – Seat Mii
Týka sa vozidiel vyrobených v rokoch:
2017.
Poistková skrinka pod prístrojovou doskou
Poistky sa nachádzajú pod volantom, pod prístrojovou doskou.
| Číslo | Popis |
| 1 | Klimatizácia;
Diagnostická zásuvka. |
| 2 | Kontrola uhla svetlometov;
Asistencia pri parkovaní; Nastavenie povrchu vonkajších zrkadiel. |
| 3 | Automatická prevodovka;
Riadiaca jednotka motora; Posilňovač riadenia; Ovládacia páka pod volantom; Súprava ukazovateľov |
| 4 | Airbag |
| 5 | Svetlomet cúvania |
| 6 | Stierač zadného okna;
Predné umývanie skla. |
| 7 | Diaľkové svetlo – ľavá strana |
| 8 | Diaľkové svetlo – pravá strana |
| 9 | Nepriradené |
| 10 | Elektrické vyhrievanie vonkajších zrkadiel;
Diagnostická zásuvka. |
| 11 | Nepriradené |
| 12 | Osvetlenie vozidla |
| 13 | Osvetlenie vozidla |
| 14 | Osvetlenie vozidla |
| 15 | Vozidlo so systémom START-STOP:
Rádio; Vozidlo bez systému START-STOP: Riadiaca jednotka, vykurovanie, automatická prevodovka, spínač svetiel, osvetlenie evidenčného čísla. |
| 16 | Osvetlenie vozidla |
| 17 | Stierač zadného okna |
| 18 | Panoramatická strecha |
| 19 | Centrálne zamykanie |
| 20 | Vyhrievanie zadného skla |
| 21 | Svetlomet cúvania |
| 22 | Klakson |
| 23 | Stabilizátor napätia (pre systém START-STOP) |
| 24 | Smerovky svetlometu |
| 25 | Stierače |
| 26 | Rádio |
| 27 | Aktivovať núdzové svetlá;
Svetlá brzdenia. |
| 28 | Radiaca páka pre automatickú prevodovku |
| 29 | Čerpadlo paliva |
| 30 | Riadiaca jednotka motora;
Sada ukazovateľov; Senzor dažďa; Ovládacia páka pod volantom. |
| 31 | Osvetlenie vozidla |
| 32 | Riadiaca jednotka kontroly |
| 33 | Osvetlenie vozidla |
| 34 | Vnútorné osvetlenie |
| 35 | Osvetlenie vozidla |
| 36 | Osvetlenie vozidla |
| 37 | ESC |
| 38 | Kľúčová lišta |
| 39 | Ovládacia páka pod volantom;
Predné a zadné umývače okien. |
| 40 | Lambdová sonda;
Ventilátor chladiča; Ventil plynu; Ventil tlaku oleja; Ventil filtra s aktívnym uhlím. |
| 41 | Spínač pedála brzdy;
Ventilátor chladenia. |
| 42 | Riadiaca jednotka motora |
| 43 | Čerpadlo paliva |
| 44 | Vstrekovače |
| 45 | Zapaľovacie cievky |
| 46 | Napájací tlak 12 V |
| 47 | Ventilátor pre klimatizáciu/úhradu |
| 48 | Vyhrievanie sedadiel |
| 49 | Elektrické okná |
| 50 | Osvetlenie vozidla |
| 51 | Elektrické okná |
Poistková skrinka v prístrojovej doske
V vozidlách so systémom START-STOP sa poistky nachádzajú na ľavej strane prístrojovej dosky za krytom.
| Číslo | Popis |
| 1 | ABS/ESP |
| 2 | Prístrojová doska |
| 3 | Rádio |
| 4 | DC-DC menič napätia;
Relé motorčeka štartovania; Barra s tlačidlami. |
| 5 | Systém klimatizácie |
| 6 | Nepriradené |
| 7 | Nepriradené |
| 8 | Nepriradené |
| 9 | Osvetlenie vozidla – pravá strana |
| 10 | Osvetlenie vozidla – ľavá strana |
| 11 | Motorček štartovania |
| 12 | DC-DC menič napätia;
ABS; Sada ukazovateľov; Rádio. |
Poistková skrinka v motorovom priestore
| Číslo | Popis |
| 1 | ABS/ESP |
| 2 | Ventilátor chladiča |
| 3 | Riadiaca jednotka ventilátora chladiča;
Napájanie. |
| 4 | ABS/ESP |
| 5 | Riadiaca jednotka kontroly;
Modul dát batérie. |
| 6 | Kľúč na štartovanie;
Motorček na štartovanie. |
Schéma poistiek a relé – Seat Mii
Týka sa vozidiel vyrobených v rokoch:
2018, 2019.
| Farba poistky | Maximálny prúd |
|---|---|
| purpurová | 3 |
| svetlohnedá | 5 |
| hnedá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žltá | 20 |
| biela | 25 |
| zelená | 30 |
| oranžová | 40 |
Poistková skrinka pod prístrojovou doskou
Poistky sa nachádzajú pod volantom, pod prístrojovou doskou.
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Klimatizácia, diagnostický konektor |
| 2 | Kontrola prietoku svetlometov;
Asistencia pri parkovaní; Nastavenie polohy elektrických vonkajších zrkadiel; Vyhrievanie sedadiel. |
| 3 | Automatická prevodovka;
Riadiaca jednotka motora; Posilňovač riadenia; Ovládacia páka pod volantom; Prístrojová doska; Ventilátor chladiča. |
| 4 | Airbag |
| 5 | Svetlo cúvania |
| 6 | Systém stieračov predných a zadných |
| 7 | Svetlomet stretávacích svetiel – ľavá strana |
| 8 | Svetlomet stretávacích svetiel – pravá strana |
| 9 | Nie je pridelené |
| 10 | Elektrické vyhrievanie vonkajších zrkadiel;
Diagnostický port; Senzor dažďa. |
| 11 | Denné svetlá |
| 12 | Nie je pridelené |
| 13 | Osvetlenie vozidla – ľavá strana |
| 14 | Osvetlenie vozidla – pravá strana |
| 15 | Vozidlo so systémom START-STOP:
Rádio; Vozidlo bez systému START-STOP: Osvetlenie tlačidiel, vyhrievanie, automatická prevodovka, spínač svetla, osvetlenie evidenčnej značky. |
| 16 | Osvetlenie vozidla – zadné hmlové svetlo |
| 17 | Zadný stierač |
| 18 | Panoramatická strecha |
| 19 | Centrálne zamykanie |
| 20 | Vyhrievanie zadného skla |
| 21 | Svetlo cúvania;
Hmlové svetlá. |
| 22 | Klakson |
| 23 | Stabilizátor napätia (pre systém START-STOP); Osvetlenie vozidla (vozidlo bez systému START-STOP) |
| 24 | Smerovky svetlometu |
| 25 | Stierače |
| Číslo | Popis |
|---|---|
| 26 | Motorové vozidlo so systémom START-STOP:
Svietidlá vozidla; Motorové vozidlo bez systému START-STOP: Rádio. |
| 27 | Zapnite svetlá signalizácie;
Svetlá brzdenia. |
| 28 | Páka prevodovky pre automatickú prevodovku |
| 29 | Čerpadlo paliva |
| 30 | 2018:
Riadiaca jednotka motora, prístrojová doska, senzor dažďa, ovládacia páka pod volantom, systém klimatizácie; 2019: Riadiaca jednotka motora, prístrojová doska, ovládacia páka pod volantom, čerpadlo paliva. |
| 31 | 2018:
Osvetlenie vozidla – svetlomety s tlmeným svetlom (týka sa vozidla so systémom START-STOP); 2019: Osvetlenie vozidla. |
| 32 | Systém centrálneho ovládania |
| 33 | Osvetlenie vozidla – parkovacie svetlo |
| 34 | Vnútorné osvetlenie |
| 35 | Osvetlenie vozidla – pravá strana (týka sa vozidla bez systému START-STOP);
Prístrojová doska (2019). |
| 36 | Osvetlenie vozidla – ľavá strana (týka sa vozidla bez systému START-STOP) |
| 37 | ESP |
| 38 | Panel s tlačidlami, DC-DC menič napätia (týka sa vozidla so systémom START-STOP);
Štartovanie motora (2019). |
| 39 | Ovládacia páka pod volantom;
Striekacie trysky pre predné a zadné stierače. |
| 40 | Lambda sonda;
Ventilátor chladiča; Ventil plynu; Ventil tlaku oleja; Ventil filtra s aktívnym uhlím; Komponenty motora (2019). |
| 41 | Spínač pedálu brzdy;
Spínač pedálu spojky; Ventilátor chladiča; Komponenty motora. |
| 42 | Systém riadenia motora |
| 43 | 2018:
Čerpadlo paliva, vákuové čerpadlo pre brzdový systém; 2019: Vákuové čerpadlo pre brzdový systém, klimatizácia. |
| 44 | Vstrekovače, komponenty motora, čerpadlo paliva |
| 45 | Zapaľovacie cievky, komponenty motora |
| 46 | Lisovanie napájania 12 V |
| 47 | Ventilátor pre klimatizáciu/ohrev |
| 48 | Vyhrievanie sedadiel |
| 49 | Elektrické okná – pravé |
| 50 | Osvetlenie vozidla – denné svetlá, svetlomety s tlmeným svetlom |
| 51 | Elektrické okná – ľavé |
Poistková skrinka v prístrojovej doske
V vozidlách so systémom START-STOP sa poistky nachádzajú na ľavej strane prístrojovej dosky za panelom.
| Číslo | Popis |
|---|---|
| 1 | ABS/ESP |
| 2 | Prístrojová doska |
| 3 | Rádio |
| 4 | DC-DC menič napätia;
Motorček štartovania; Panel s tlačidlami. |
| 5 | Systém klimatizácie |
| 6 | Nedelené |
| 7 | Nedelené |
| 8 | Nedelené |
| 9 | Osvetlenie vozidla – pravá strana |
| 10 | Osvetlenie vozidla – ľavá strana |
| 11 | Motorček štartovania |
| 12 | DC-DC menič napätia;
ABS; Prístrojová doska; Rádio. |
Poistková skrinka v motorovom priestore
| Číslo | Popis |
|---|---|
| 1 | ABS/ESP |
| 2 | Ventilátor chladiča;
Ventilátor klimatizácie. |
| 3 | Systém riadenia chladenia;
Štartovanie. |
| 4 | ABS/ESP |
| 5 | Modul dát batérie;
Blokovanie zapaľovania. |
| 6 | Kľúč zapaľovania;
Motorček štartovania. |
O Seat Mii (2011-2019)
Seat Mii je mestské vozidlo, ktoré bolo vyrábané v rokoch 2011 až 2019. Tento kompaktný automobil je známy svojou praktickosťou a efektívnosťou, čo ho robí ideálnym pre mestské prostredie. Seat Mii bol dostupný s niekoľkými možnosťami motorizácie, vrátane benzínových motorov s objemom 1.0 litra, ktoré ponúkali rôzne úrovne výkonu. Vďaka svojim kompaktným rozmerom a nízkej spotrebe paliva je tento model obľúbený medzi vodičmi, ktorí hľadajú spoľahlivé a úsporné vozidlo na každodenné dochádzanie.
Schéma poistkovej skrinky Seat Mii
Táto stránka zobrazuje schému poistkovej skrinky pre Seat Mii, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto modeli sa poistková skrinka nachádza typicky v interiéri vozidla, často pod palubnou doskou alebo v priestore pre nohy vodiča. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, a preto je dôležité mať prehľad o jej konfigurácii a funkciách.
