Seat Mii elettrica (2019-2021) – poistková skrinka

1

Sada smeroviek, systém riadenia motora

2

Batéria s vysokým napätím, diagnostické pripojenie, klimatizácia

3

Rezervný

4

Rezervný

5

Páka ovládania pod volantom (tempomat, svetlá), systém riadenia napájania na palube

6

Elektrické nastavenie vonkajších zrkadiel, spínač svetiel, svetlá

7

systém riadenia motora

8

Nabíjanie batérie s vysokým napätím, páka prevodovky, zosilňovač bŕzd, systém riadenia trakcie

9

Airbag, spínač na deaktiváciu airbagu spolujazdca

10

Systém parkovacej asistencie

11

Predná kamera pre asistenčné systémy

12

Rezervný

13

Rezervný

14

zadný stierač

15

Spínač svetiel

26

Sada smeroviek, hlavné relé

27

Vnútorné osvetlenie

28

Diagnostický konektor

29

Elektronické komponenty

30

Vyhrievanie vonkajších zrkadiel

31

Ventilátor chladiča

32

Smerovky a brzdové svetlá, denné svetlá

33

Rezervné

34

Rezervné

35

Rezervné

36

zásuvka 12 V

37

Rezervné

38

infotainment zariadenie

39

Rezervné

40

systém riadenia motora

41

Centrálne zamykanie

42

Poistky na prístrojovej doske

V vozidlách so systémom START-STOP sa poistky nachádzajú na ľavej strane prístrojovej dosky za krytom.

Schéma poistiek a relé – Seat Mii electric

Vzťahuje sa na vozidlá vyrobené v rokoch:

2021.

Poistková skrinka pod prístrojovou doskou

Poistky sa nachádzajú pod volantom, pod prístrojovou doskou.



Poistková skrinka v prístrojovej doske

V vozidlách so systémom START-STOP sa poistky nachádzajú na ľavej strane prístrojovej dosky za krytom.

Ochrana	Prijímač
Ochrana	Prijímač
1	Sada smeroviek, riadiaci systém motora
2	Batéria s vysokým napätím, diagnostické pripojenie
3	Rezerva
4	Rezerva
5	Ovládací páka pod volantom (tempomat, svetlá), systém riadenia napájania na palube
6	Elektrické nastavenie vonkajších zrkadiel, nastavenie uhla svetlometov
7	systém riadenia motora
8	Nabíjanie batérie s vysokým napätím, páka prevodovky, posilňovač bŕzd, systém riadenia trakcie
9	Airbag, spínač na deaktiváciu airbagu spolujazdca
10	Systém asistencie pri parkovaní
11	Predná kamera pre asistenčné systémy
12	Rezerva
13	Rezerva
14	Stierač zadného okna
15	Spínač svetiel
Ochrana	Prijímač
26	Sada smeroviek, hlavné relé
27	Vnútorné osvetlenie
28	Diagnostický konektor
29	Elektronické komponenty
30	vyhrievanie vonkajších zrkadiel
31	Ventilátor chladiča
32	Smerovky a brzdové svetlo, denné svetlá
33	Rezerva
34	Rezerva
35	Rezerva
36	zásuvka 12 V
37	Rezerva
38	infotainment zariadenie
39	Rezerva
40	systém riadenia motora
41	Centrálne zamykanie
42

Ochrana	Prijímač
1	Elektronika informačného systému
2	Brzdový systém
3	Blokovanie na vybratie kľúča z prístrojovej dosky
4	Kúrenie
5	Klimatizácia
6	Deaktivácia napájacieho systému
7	Klimatizácia
8	Nabíjanie batérie s vysokým napätím, páka prevodovky, senzor dažďa pre svetlá
9	Predný svetlomet
10	Predný svetlomet
11	Kúrenie čelného skla
12	Kúrenie čelného skla

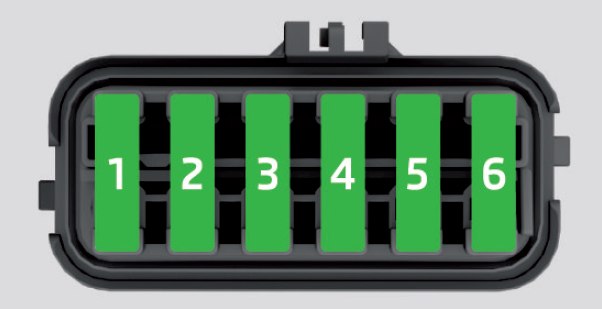

Poistková skrinka v motorovom priestore



O Seat Mii elettrica (2019-2021)

Seat Mii elettrica je kompaktný mestský elektromobil, ktorý bol predstavený v rokoch 2019 až 2021. Tento model je navrhnutý pre mestské prostredie, kde vyniká svojou obratnosťou a efektívnosťou. Mii elettrica je vybavená elektrickým motorom, ktorý poskytuje tichú a plynulú jazdu, pričom ponúka dostatočný dojazd pre každodenné potreby. Vozidlo je ideálne pre tých, ktorí hľadajú ekologické riešenie pre mestskú mobilitu, a jeho kompaktné rozmery umožňujú jednoduché parkovanie a manévrovanie v úzkych priestoroch. Interiér je navrhnutý s dôrazom na pohodlie a moderné technológie, čo z neho robí atraktívnu voľbu pre moderných vodičov.

Schéma poistkovej skrinky Seat Mii elettrica

Táto stránka zobrazuje schému poistkovej skrinky pre model Seat Mii elettrica, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Typické umiestnenie poistkovej skrinky v tomto modeli je v priestore pod palubnou doskou a v motorovom priestore. Na schéme sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkcii.
