SEAT Leon 5F (2013-2019) – poistková skrinka

V tomto článku nájdeš schémy poistkovej skrinky SEAT Leon 5F (2013–2019), získaš informácie o polohe panelov poistiek vo vnútri vozidla a naučíš sa priradenie každého fusible (usporiadanie poistiek).

SEAT Leon 5F (2013-2019…) – schéma poistkovej skrinky

Rok výroby: 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Farba	Ampére [A]
Čierna	1
Fialová	3
Svetlohnedá	5
Hnedá	7,5
Červená	10
Modrá	15
Žltá	20
Biela alebo priehľadná	25
Zelená	30
Oranžová	40

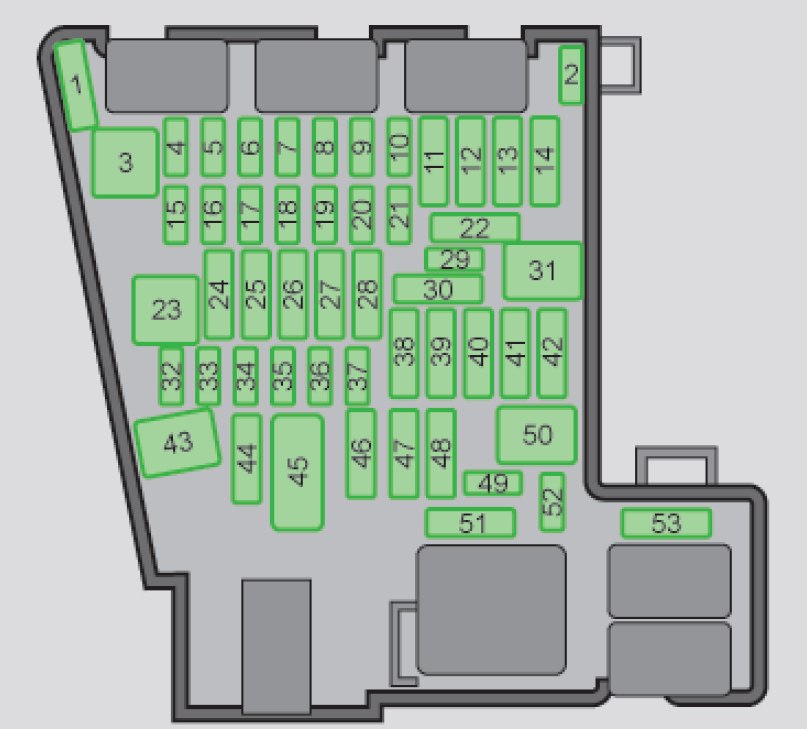

Kabína

Poistky sa nachádzajú na ľavej strane prístrojovej dosky za odkladacou schránkou (v odkladacej schránke v vozidlách s volantom na pravej strane).

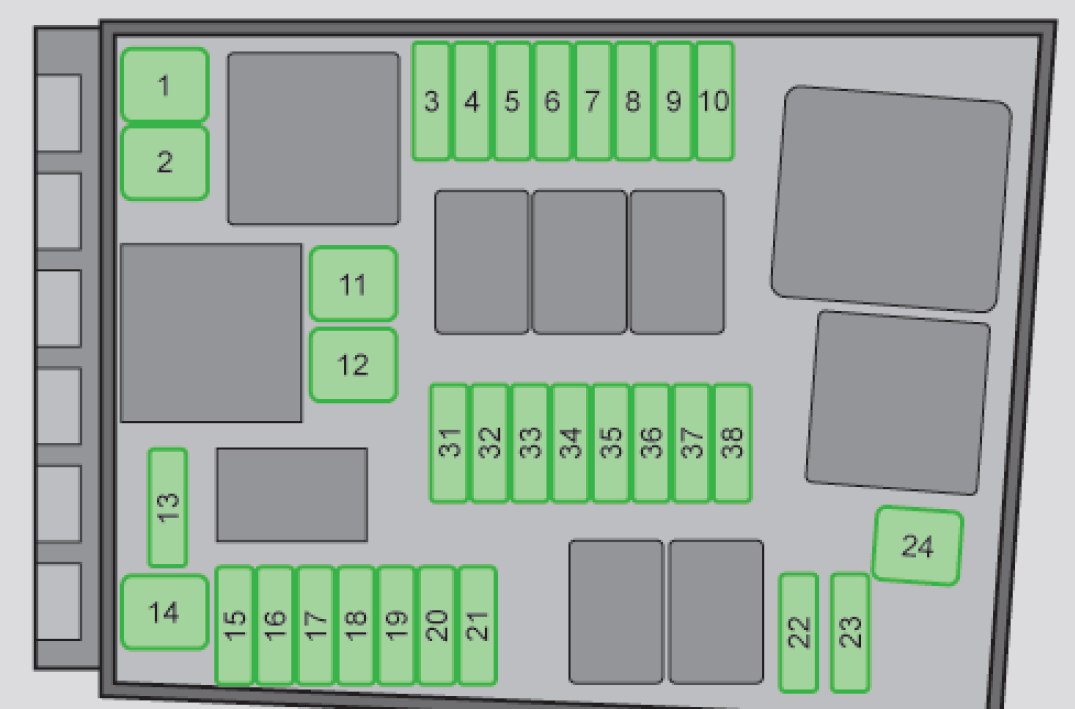

Motorový priestor

Poistková skrinka v motorovom priestore sa nachádza na pravej strane.

2016

Panel prístrojov

Priradenie poistiek v prístrojovej doske (2016)

Nr	Popis	Ampére [A]
Nr	Popis	Ampére [A]
4	Taxi	3
5	CAN	5
6	Páka automatickej prevodovky	5
7	Ovládací panel klimatizácie a kúrenia; Kúrenie zadného skla.	10
8	Diagnostika; Spínač parkovacej brzdy; Spínač svetla; Svetlo cúvania; Vnútorné osvetlenie.	10
9	Stĺpik riadenia	5
10	Displej rádia	5
12	Rádio	20
13	Režim jazdy	15
14	Ventilátor klimatizácie	30
17	Prístrojový panel	5
18	Zadná kamera	7,5
21	Riadiaca jednotka Haldex 4×4	15
22	Príves	15
23	Pravé svetlomety	40
24	Elektrická strecha	30
25	Ľavé dvere	30

Nr	Popis	Ampére [A]
26	Vyhrievané sedadlá	20
28	Príves	25
31	Ľavý svetlomet	40
32	Riadiaca jednotka parkovania	7,5
33	Airbag	5
34	Spínač cúvania; Klima senzor; Elektrochromatické zrkadlo.	7,5
35	Diagnostika; Ovládač svetlometov; Regulátor svetlometov.	10
36	Predná kamera; Radar.	10
38	Príves	25
39	Pravé dvere	30
40	Zásuvka 12V	20
42	Centrálne zamykanie	40
43	Vnútorné osvetlenie	30
44	Príves	15
45	Elektrické sedadlo vodiča	15
47	Stierač zadného okna	15
49	Štartovanie; Senzor spojky	5
53	Vyhrievané zadné okno	30

Comparto motora

Priradenie poistiek v motorovom priestore (2016)

Nr	Popis	Ampére [A]
Nr	Popis	Ampére [A]
1	Jednotka riadenia ESP	40/20
2	Jednotka riadenia ESP	40
3	Jednotka riadenia motora (nafta/benzin)	30/15
4	Senzory motora	5/10
5	Senzory motora	7,5/10
6	Senzor svetla brzdy	5
7	Napájanie motora	5/10
8	Lambda sonda	10/15
9	Motor	5/10/20
10	Jednotka riadenia čerpadla paliva	15.10.20
11	PTC	40

Nr	Popis	Ampére [A]
12	PTC	40
13	Riadiaca jednotka automatickej prevodovky	15/30
15	Klaksón	15
16	Riadiaca jednotka čerpadla paliva	15.05.20
17	Riadiaca jednotka motora	7,5
18	Terminál 30 (kladný referenčný bod)	5
19	Predný lavalunotto	30
20	Klaksón upozornenia	10
22	Riadiaca jednotka motora	5
23	Štartovanie	30
24	PTC	40
31	Elektronický diferenciál CUPRA	15
33	Čerpadlo automatickej prevodovky	30

2017

Panel prístrojov

Priradenie poistiek v prístrojovej doske (2017)

Nr	Popis	Ampére [A]
Nr	Popis	Ampére [A]
4	Taxi	3
5	CAN	5
6	Páka automatickej prevodovky	5
7	Ovládací panel klimatizácie a vykurovania; Vykurovanie zadného okna.	10
8	Diagnostika; Spínač ručnej brzdy; Spínač svetla; Svetlo cúvania; Vnútorné osvetlenie.	10
9	Stĺpik riadenia	5
10	Displej rádia	5
12	Rádio	20
13	Režim jazdy.	15
14	Ventilátor klimatizácie	40
15	KESSY	10
16	Skrinka komunikácie	7,5
17	Prístrojová doska	5
18	Zadná kamera	7,5
19	KESSY	7,5
21	Riadiaca jednotka Haldex 4×4	15
22	Príves	15
23	Pravé svetlomety	40
24	Elektrická strecha	30

Nr	Popis	Ampére [A]
25	Ľavé dvere	30
26	Vyhrievané sedadlá	20
28	Príves	25
31	Ľavý svetlomet	40
32	Riadiaca jednotka parkovania; Predná kamera a radar.	7,5
33	Airbag	5
34	Spínač cúvania; Klimatický senzor; Elektrochromatické zrkadlo.	7,5
35	Diagnostika; Ovládač svetlometov; Regulátor svetlometov.	10
36	Pravý LED svetlomet	10
37	Ľavý LED svetlomet	10
38	Príves	25
39	Pravé dvere	30
40	Zásuvka 12V	20
42	Centrálne zamykanie	40
43	Vnútorné osvetlenie	30
44	Príves	15
45	Elektrické sedadlo vodiča	15
47	Stierač zadného okna	15
49	Štartovanie; Senzor spojky	5
53	Vyhrievané zadné okno	30

Komora motora

Priradenie poistiek v komore motora (2017)

Nr	Popis	Ampére [A]
Nr	Popis	Ampére [A]
1	Jednotka riadenia ESP	40/20
2	Jednotka riadenia ESP	40/60
3	Jednotka riadenia motora (nafta/benzin)	30/15
4	Senzory motora	5/10
5	Senzory motora	7,5/10
6	Senzor svetla brzdy	7,5
7	Napájanie motora	7,5/10
8	Lambda sonda	10/15
9	Motor	5/10/20
10	Jednotka riadenia čerpadla paliva	15
11	PTC	40

Nr	Popis	Ampére [A]
12	PTC	40
13	Jednotka riadenia automatickej prevodovky	15/30
15	Klaksón	15
16	Jednotka riadenia čerpadla paliva	7,5
17	Jednotka riadenia motora	7,5
18	Terminál 30 (pozitívny referenčný bod)	7,5
19	Predné svetlo	30
21	Jednotka riadenia automatickej prevodovky	15/30
22	Jednotka riadenia motora	5
23	Štartovanie	30
24	PTC	40
31	Elektronický diferenciál CUPRA	15
33	Čerpadlo automatickej prevodovky	30

2018

Panel prístrojov

Priradenie poistiek v prístrojovej doske (2018)

Nr	Popis	Ampére [A]
Nr	Popis	Ampére [A]
4	Taxi	3
5	CAN	5
6	Páka automatickej prevodovky	5
7	Ovládací panel klimatizácie a vykurovania; Vykurovanie zadného okna.	10
8	Diagnostika; Spínač ručnej brzdy; Spínač svetla; Svetlo cúvania; Vnútorné osvetlenie; Osvecený prah dverí.	10
9	Stĺpik riadenia	5
10	Displej rádia	7,5
11	Ľavé svetlomety	40
12	Rádio	20
14	Ventilátor klimatizácie	40
15	KESSY	10
16	Skrinka spojenia.	7,5
17	Prístrojová doska	7,5
18	Zadná kamera	7,5
19	KESSY	7,5
21	Riadiaca jednotka Haldex 4×4	15
22	Príves	15
23	Strecha	30
24	Pravé svetlomety	40

Nr	Popis	Ampére [A]
25	Ľavé dvere	30
26	Vyhrievané sedadlá	20
27	Vnútorné osvetlenie	30
28	Príves	25
32	Senzor parkovania; Predná kamera; Radar.	7,5
33	Airbag	5
34	Spínač cúvania; Klimatický senzor; Elektrochromatické zrkadlo; Napájací zdroj vzadu (USB)	7,5
35	Diagnostika; Ovládač svetlometov; Regulátor svetlometov.	10
36	Pravý LED svetlomet	7,5
37	Ľavý LED svetlomet	7,5
38	Príves	25
39	Pravé dvere	30
40	Zásuvka 12 V	20
41	Centrálne zamykanie	40
43	SEAT Sounds; Zvuk CAN a MOST.	30
44	Príves	15
45	Elektrické sedadlo vodiča	15
47	Stierač zadného okna	15
49	Štartovanie; Senzor spojky.	5
52	Režim jazdy.	15
53	Vyhrievané zadné okno	30

Motorový priestor

Priradenie poistiek v motorovom priestore (2018)

Nr	Popis	Ampére [A]
Nr	Popis	Ampére [A]
1	Jednotka riadenia ESP	25
2	Jednotka riadenia ESP	40/60
3	Jednotka riadenia motora (nafta/benzin)	30/15
4	Senzory motora	5/10
5	Senzory motora	7,5/10
6	Senzor svetla brzdy	5
7	Napájanie motora	5/10
8	Lambda sonda	10/15
9	Motor	5/10/20
10	Jednotka riadenia čerpadla paliva	15
11	PTC	40

Nr	Popis	Ampére [A]
12	PTC	40
13	Čerpadlo automatickej prevodovky	30
15	Klakson	15
16	Riadiaca jednotka čerpadla paliva	7,5
17	Riadiaca jednotka motora	7,5
18	Terminál 30 (pozitívny referenčný bod)	7,5
19	Predný lavalunotto	30
20	Klakson upozornenia	10
22	Riadiaca jednotka motora	5
23	Štartovanie	30
24	PTC	40
31	Elektronický diferenciál CUPRA	15
33	Čerpadlo automatickej prevodovky	30

2019

Panel prístrojov

Priradenie poistiek v prístrojovej doske (2019)

Nr	Popis	Ampér [A]
Nr	Popis	Ampér [A]
1	SCR; Adblue.	20
4	Hlasný klaksón	7,5
5	Gateway CAN	7,5
6	Páka automatickej prevodovky	7,5
7	Ovládací panel klimatizácie a kúrenia; Kúrenie zadného okna.	10
8	Diagnostika; Spínač ručnej brzdy; Spínač svetla; Svetlo cúvania; Vnútorné osvetlenie; Osvetlenie prahu dverí.	7,5
9	Stĺpik riadenia	7,5
10	Displej rádia	7,5
11	Ľavé svetlomety	40
12	Rádio	20
13	Taxi	5
14	Ventilátor klimatizácie	40
15	KESSy	10
16	Skrinka spojenia	7,5
17	Prístrojová doska, OCU	7,5
18	Zadná kamera	7,5
19	KESSy	7,5
20	SCR; Relé motora, 1,5.	10/15
21	Riadiaca jednotka Haldex 4×4	15
22	Príves	15
23	Strecha	20

Nr	Popis	Ampére [A]
24	Svetlomet pravý	40
25	Dvere ľavé	30
26	Vyhrievané sedadlá	20
27	Vnútorné osvetlenie	30
28	Príves	25
32	Parkovací kontrolór; Predná kamera; Radar.	7,5
33	Airbag	7,5
34	Spínač cúvania; Klimatický senzor; Elektrochromatické zrkadlo.	7,5
35	Diagnostika; Kontrolór svetlometov; Regulátor svetlometov.	7,5
36	Svetlomet LED pravý	7,5
37	Svetlomet LED ľavý	7,5
38	Príves	25
39	Dvere pravé	30
40	Zásuvka 12V	20
41	Centrálne zamykanie	40
42	Beats zvuk CAN a MOST.	30
44	Príves	15
45	Elektrické sedadlo vodiča	15
47	Stierač zadného okna	15
49	Štartovanie; Senzor spojky.	7,5
52	Režim jazdy.	15
53	Vyhrievané zadné okno	30

O SEAT Leon 5F (2013-2019)

SEAT Leon 5F, vyrábaný v rokoch 2013 až 2019, je obľúbený model kompaktného automobilu, ktorý ponúka skvelú kombináciu štýlu, výkonu a technológie. Tento model je známy svojím moderným dizajnom a dynamickými jazdnými vlastnosťami. SEAT Leon 5F je dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, čo umožňuje vodičom vybrať si variant, ktorý najlepšie vyhovuje ich potrebám. V interiéri ponúka pohodlné sedenie a množstvo technologických funkcií, ktoré zvyšujú komfort a bezpečnosť jazdy.

Schéma poistkovej skrinky SEAT Leon 5F

Táto stránka zobrazuje schému poistkovej skrinky pre SEAT Leon 5F, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka v tomto modeli sa zvyčajne nachádza v interiéri pod prístrojovou doskou na strane vodiča a tiež v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických komponentov vo vozidle.
