Seat Ateca (2016-2021) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Seat Ateca 2016–2021, získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).

Seat Ateca (2016-2019) – schéma poistkovej skrinky

Rok výroby: 2016, 2017, 2018, 2019.

Poistka zapaľovača cigariet (zásuvka napájania) v aute SEAT Ateca je poistka č. 40 v poistkovej skrinke prístrojovej dosky.


Kódovanie farieb poistiek
Farba Hodnotenie Amp
čierna 1
Purpurová 3
Svetlohnedá 5
hnedá 7.5
Červená 10
modrá 15
Žltá 20
Biela alebo priehľadná 25
Zelená 30
Oranžová 40


Poloha poistkovej skrinky

Priestor pre cestujúcich

Vozy s volantom naľavo:
Poistková skrinka sa nachádza za zásuvkou.

Vozy s volantom napravo:
Poistková skrinka sa nachádza v odkladacej schránke.

Odskrutkovať obmedzovač otvorenia (A) v dvoch fázach:
– najprv odblokovať obmedzovač ťahaním (šípka 1), potom ho jemne posunúť doprava (šípka 2). Odstrániť vodič, keď je kryt v normálnej polohe otvorenia (30 °).
– Uvoľniť bočné pánty (B), aby sa uvoľnil kryt v jeho druhej polohe otvorenia (60 °).

Schémy poistkovej skrinky

2016, 2017

Prístrojová doska

Schémy poistkovej skrinky

Nr Popis Ampére [A]
Nr Popis Ampére [A]
1 Adblue (SCR) 30
5 Prechod 5
6 Páka automatickej prevodovky 5
7 Ovládací panel klimatizácie a kúrenia;

Kúrenie zadného okna;

Stacionárne kúrenie.

 10
8 Diagnostika;

Spínač ručnej brzdy;

Spínač svetla;

Svetlo cúvania;

Vnútorné osvetlenie;

Režim jazdy.

 10
9 Stĺpik riadenia 5
10 Displej rádia 7.5
12 Rádio 20
14 Ventilátor klimatizácie 40
15 Odomknutie stĺpika riadenia 10
16 Pripojovacia skrinka antény 7.5
17 Prístrojová doska 5
18 Zadná kamera 7.5
19 Kessy 7.5
21 Riadiaca jednotka 4×4 Haldex 15
22 Príves 15
23 Pravé svetlomety 40
2A Elektricky otvárateľná strecha 30
Nr Popis Ampére [A]
25 Ľavé dvere 30
26 Vyhrievané sedadlá 30
28 Príves 25
31 Ľavé svetlomety 40
32 Riadiaca jednotka pre asistenciu pri parkovaní 7,5 / 10
33 Airbag 5
34 Spínač cúvania;

Snímač klimatizácie;

Elektrochromatické zrkadlo.

 7.5
35 Diagnostika;

Kontrolór svetlometov;

Regulátor svetlometov.

 10
36 Predná kamera;

Radar.

 5/10
38 Príves 25
39 Pravé dvere 30
40 Zásuvka 12V 20
42 Centrálne zamykanie 40
43 Vnútorné osvetlenie 30
44 Príves 15
45 Elektrické sedadlo vodiča 15
47 Stierač zadného okna 15
49 Štartovanie;

Snímač spojky.

 5
50 Elektrický zadný kryt 40
53 Vyhrievané zadné okno 30

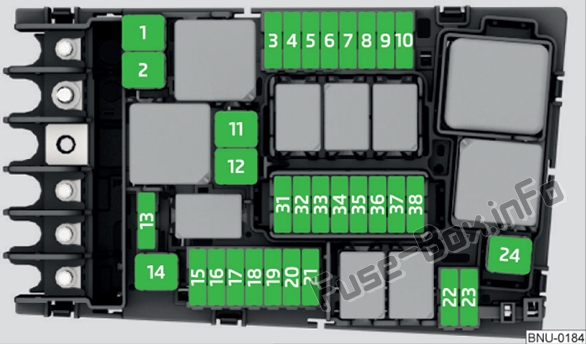

Motorový priestor

Schémy poistkovej skrinky - 2

Nr Popis Ampére [A]
Nr Popis Ampére [A]
1 Jednotka riadenia ESP 40
2 Jednotka riadenia ESP 40
3 Riadiaca jednotka motora (Nafta/b benzín) 30/15
4 Senzory motora 5/10
5 Senzory motora 10
6 Senzor svetla brzdy 5
7 Napájanie motora 10
8 Lambda sonda 10/15
9 Motor 5/20
10 Jednotka riadenia čerpadla paliva 15/20
11 PTC 40
12 PTC 40
Nr Popis Ampére [A]
13 Ovládač automatickej prevodovky 15/30
14 Vyhrievané čelné sklo 40
15 Klaksón 15
17 Riadiaca jednotka motora 7.5
18 Terminál 30 (pozitívny referenčný bod) 5
19 Predné lavalunotto 30
20 Signál alarmu 10
22 Riadiaca jednotka motora 5
23 Štartovanie 30
24 PTC 40
31 Čerpadlo s vysokým tlakom 15
33 Čerpadlo prevodovky 30
37 Stacionárne kúrenie 20


2018

Prístrojová doska

Schémy poistkovej skrinky - 3

Nr Popis Ampére [A]
Nr Popis Ampére [A]
1 Adblue (SCR) 30
5 Prechod 5
6 Páka automatickej prevodovky 5
7 Ovládací panel klimatizácie a vykurovania;

Vykurovanie zadného skla;

Stacionárne vykurovanie.

 10
8 Diagnostika;

Spínač ručnej brzdy;

Spínač svetiel;

Svetlo cúvania;

Vnútorné osvetlenie;

Režim jazdy;

Osvetlený prah dverí.

 10
9 Stĺpik riadenia 5
10 Displej rádia 7.5
11 Ľavé svetlomety 40
12 Rádio 20
14 Ventilátor klimatizácie 40
15 Odomknutie stĺpika riadenia 10
16 Pripojenie Box. 7.5
17 Prístrojová doska 7.5
18 Zadná kamera 7.5
19 Elektricky otvárateľná strecha 7.5
21 Riadiaca jednotka 4×4 Haldex 15
22 Príves 15
23 Elektricky otvárateľný strešný okno 30
24 Pravé svetlomety 40
25 Ľavé dvere 30
Leggere  Seat Ibiza 3 (6L) (2002-2009) – batérie
Nr Popis Ampére [A]
26 Vyhrievané sedadlá 30
27 Vnútorné osvetlenie 30
28 Príves 25
32 Riadiaca jednotka pre asistenciu pri

parkovaní,

predná kamera a

radar.

 7,5 / 10
33 Airbag 5
34 Spínač cúvania;

Senzor klimatizácie;

Elektrochromatické zrkadlo;

Zdroje napájania vzadu (USB).

 7.5
35 Diagnostika;

Ovládač svetlometov;

Regulátor svetlometov.

 10
36 Pravý LED svetlomet 7.5
37 Ľavý LED svetlomet 7.5
38 Príves 25
39 Pravé dvere 30
40 12V zásuvka 20
42 Centrálne zamykanie 40
43 Nastavenie sedadla 30
44 Príves 15
45 Elektrické sedadlo vodiča 15
47 Stierač zadného okna 15
49 Štartovanie;

Senzor spojky.

 5
50 Elektrický zadný kryt 40
52 Režim jazdy. 15
53 Vyhrievané zadné okno 30

Motorový priestor

Schémy poistkovej skrinky - 4


Nr Popis Ampére [A]
Nr Popis Ampére [A]
1 Jednotka riadenia ESP 25
2 Jednotka riadenia ESP 40
3 Jednotka riadenia motora (Diesel/benzin) 30/15
4 Senzory motora 5/10
5 Senzory motora 7.5
6 Senzor svetla brzdy 5
7 Napájanie motora 10
8 Lambda sonda 10/15
9 Motor 10/20
10 Jednotka riadenia čerpadla paliva 15/20
11 PTC 40
12 PTC 40
Nr Popis Ampére [A]
13 Ovládač automatickej prevodovky 15/30
14 Vyhrievané čelné sklo 40
15 Klaksón 15
16 Palivové čerpadlo 15/20
17 Riadiaca jednotka motora 7.5
18 Terminál 30 (kladný referenčný bod) 5
19 Predné umývacie sklo 30
20 Signál alarmu 10
22 Riadiaca jednotka motora 5
23 Štartovanie 30
24 PTC 40
31 Čerpadlo s vysokým tlakom 15
37 Stacionárne kúrenie 20


2019

Prístrojová doska

Schémy poistkovej skrinky - 5


Nr Popis Ampére [A]
Nr Popis Ampére [A]
1 Adblue (SCR) 20
4 Signál alarmu 7.5
5 Prechod 7.5
6 Páka automatickej prevodovky 7.5
7 Ovládací panel klimatizácie a kúrenia;

Kúrenie zadného okna;

Stacionárne kúrenie.

 10
8 Diagnostika;

Spínač elektronickej parkovacej brzdy;

Spínač svetiel;

Svetlo cúvania;

Vnútorné osvetlenie;

Režim jazdy;

Osvetlenie prahu dverí.

 7.5
9 Stĺpik riadenia 7.5
10 Displej rádia 7.5
11 Ľavé svetlomety 40
12 Rádio 20
14 Ventilátor klimatizácie 40
15 Odomknutie stĺpika riadenia 10
16 Pripojenie Box 7.5
17 Prístrojová doska;

OCU.

 7.5
18 Zadná kamera 7.5
19 Kessy 7.5
20 SCR;

Relé motora, 1.5.

 10/15
21 Riadiaca jednotka 4×4 Haldex 15
22 Príves 15
23 Elektricky otvárateľná strecha 20
24 Pravé svetlomety 40
Nr Popis Ampére [A]
25 Ľavé dvere 30
26 Vyhrievané sedadlá 30
27 Vnútorné osvetlenie 30
28 Príves 25
32 Riadiaca jednotka pre asistenciu pri

parkovaní,

predná kamera a

radar.

 7,5 / 10
33 Airbag 7.5
34 Spínač cúvania;

Senzor klimatizácie;

Elektrochromatické zrkadlo;

Porty napájania vzadu (USB).

 7.5
35 Diagnostika;

Kontrolér svetlometov;

Regulátor svetlometov.

 7.5
36 Pravý LED svetlomet 7.5
37 Ľavý LED svetlomet 7.5
38 Príves 25
39 Pravé dvere 30
40 Zásuvka 12V 20
42 Centrálne zamykanie 40
43 30
44 Príves 15
45 Elektrické sedadlo vodiča 15
47 Stierač zadného okna 15
49 Štartovanie;

Senzor spojky.

 7.5
50 Elektrický zadný kryt 40
52 Režim jazdy. 15
53 Vyhrievané zadné okno 30
Porty napájania vzadu (poistka v kábli) 7.5

Motorový priestor

Schémy poistkovej skrinky - 6

Seat Ateca – schéma poistky

Rok výroby: 2020.

Leggere  SEAT Toledo NH (2012-2019) – poistková skrinka


Poistka v motorovom priestore

Poistka v motorovom priestore

Číslo Popis / Ampér [A]
Číslo Popis / Ampér [A]
1 Jednotka riadenia systému ESP 25
2 Jednotka riadenia systému ESP 40/60
3 Modul riadenia motora (nafta / benzín) 30/15
4 Senzory motora 7,5/10
5 Senzory motora 10
6 Senzor svetiel brzdy 7,5
7 Napájanie motora 10
8 Lambda sonda 10
9 Motor 20
10 Modul riadenia čerpadla paliva 15/20
11 PTC 40
12 PTC 40
Číslo Popis / Ampér [A]
13 Čerpadlo prevodovky 15/30
14 Vyhrievané čelné sklo 50
15 Hlasový signál 15
16 Čerpadlo benzínu 20
17 Modul riadenia motora 7,5
18 Terminál 30 (pozitívny) 7,5
19 Umývačka čelného skla 30
21 Modul riadenia automatickej prevodovky 15/30
22 Modul riadenia motora 7,5
23 Štartovanie 30
24 PTC 40
36 Ľavý LED svetlomet 15
37 Stacionárne vykurovanie 20
38 Pravý LED svetlomet 15

Poistka v priestore pre cestujúcich

Poistka v priestore pre cestujúcich

Číslo Popis / Ampér [A]
Číslo Popis / Ampér [A]
1 Adblue (SCR) 20
4 Akustický signál upozornenia 7,5
5 Dvere 7,5
6 Páka automatickej prevodovky 7,5
7 Ovládací panel klimatizácie a vykurovania;

Vykurovanie zadného okna;

Pomocné vykurovanie.

 10
8 Diagnostika;

Spínač elektronickej parkovacej brzdy;

Spínač svetiel;

Osvetlenie cúvacej svetla;

Vnútorné osvetlenie;

Režim jazdy;

Osvetlenie prahu;

Senzor dažďa.

 7,5
9 Stĺpik riadenia;

Čerpadlo chladiacej kvapaliny (T2C).

 7,5
10 Displej rádia 7,5
11 Svetlá vľavo 40
12 Rádio 20
13 Napínač bezpečnostného pásu vodiča a pasažiera 25
14 Vetranie klimatizácie 40
15 Odomknutie stĺpika riadenia 10
16 Komunikačné centrum 7,5
17 Prístrojová doska;

Jednotka OCU.

 7,5
18 Kamera cúvacej a kamera na sledovanie okolia 7,5
19 Kessy 7,5
20 SCR;

Relé motora, 1,5.

 10/15
21 Jednotka riadenia spojky 4×4 Haldex 15
22 Príves 15
23 Elektricky ovládaná strecha 30
Číslo Popis / Ampér [A]
24 Svetlá vpravo 40
25 Dvere vľavo 30
26 Vyhrievané sedadlá 30
27 Vnútorné osvetlenie 30
28 Príves 25
31 Modul riadenia zadného veka 30
32 Jednotka riadenia asistenta parkovania;

Predná kamera a radar.

 7,5/10
33 Airbag 7,5
34 Spínač cúvania;

Senzor klimatizácie;

Elektrochromatické zrkadlo;

Napájacie porty vzadu (USB).

 7,5
35 Diagnostika;

Jednotka riadenia svetlometov;

Nastavenie výšky svetlometov.

 7,5
38 Príves 25
39 Dvere vpravo 30
40 12 V napájací zdroj 20
41 Napínač bezpečnostného pásu vodiča a pasažiera 25
42 Centrálne zamykanie 40
43 Beats Audio CAN a MOST. 40
44 Príves 15
45 Elektricky nastaviteľné sedadlo vodiča 15
46 USB pripojenie 7,5
47 Stierač zadného okna 15
49 Štartovanie; senzor spojky 7,5
52 Režim jazdy. 15
53 Vyhrievanie zadného okna 30

Poistka integrovaná / Ampér [A]
Zásuvka napájania zadná 230 V 30

Schéma poistiek a relé – Seat Ateca

Týka sa vozidiel vyrobených v rokoch:

2021.

Farby poistiek

Farba Amperáže [A]
čierna 1
fialová 3
svetlohnedá 5
hnedá 7.5
červená 10
modrá 15
žltá 20
biela alebo priehľadná 25
zelená 30
oranžová 40

Poistková skrinka v’kabíne

Poistková skrinka v’kabíne

Číslo Popis a Ampér
Číslo Popis a Ampér
1 AdBlue (SCR) 20
4 Hlasný klaksón 7,5
5 Brána 7,5
6 Páka automatickej prevodovky 7,5
7 Ovládací panel klimatizácie a kúrenia;

Kúrenie zadného skla;

Stacionárne kúrenie.

 10
8 Diagnostika;

Elektronický spínač parkovacej brzdy;

Spínač svetiel;

Spätné svetlá;

Vnútorné osvetlenie;

Režim jazdy;

Osvetlený prah dverí;

Senzor dažďa

 7,5
9 Stĺpik riadenia;

Čerpadlo chladiacej kvapaliny (T2C).

 7,5
10 Displej rádia 7,5
11 Ľavé svetlomety 40
12 Rádio 20
13 Napínače bezpečnostných pásov vodiča a pasažiera 25
14 Ventilátor klimatizácie 40
15 Odomknutie stĺpika riadenia 10
16 Komunikačná skrinka 7,5
17 Prístrojová doska, OCU 7,5
18 Zadná kamera a kamera priblíženia 7,5
19 Kessy 7,5
20 SCR, relé motora, 1,5 10/15
21 Riadiaca jednotka Haldex 4×4 15
22 Príves 15
23 Elektrická strecha 30
Leggere  Seat Exeo ST (2009-2013) – poistková skrinka
Číslo Popis a Ampér
24 Pravé svetlomety 40
25 Ľavé dvere 30
26 Vyhrievané sedadlá 30
27 Interné osvetlenie 30
28 Príves 25
31 Riadiaca jednotka zadného veka 30
32 Riadiaca jednotka asistovaného parkovania, predná kamera a radar 7,5/10
33 Airbag 7,5
34 Spínač cúvania;

Senzor klimatizácie;

Elektrochromatické zrkadlo;

Napájacie zásuvky vzadu (USB).

 7,5
35 Diagnostika, ovládač svetlometov;

Regulátor svetlometov.

 7,5
38 Príves 25
39 Pravé dvere 30
40 12V zásuvky 20
41 Napínače bezpečnostných pásov vodiča a pasažiera 25
42 Centrálne zamykanie 40
43 Prekonáva signál CAN a MOST. 40
44 Príves 15
45 Elektrické sedadlo vodiča 15
46 USB zásuvka 7,5
47 Stierač zadného okna 15
49 Motorček štartovania; senzor spojky 7,5
52 Režim jazdy. 15
53 Vyhrievané zadné okno 30

Poistka lineárna/Amperáže
Zásuvky napájania zadné 230 V 30


Poistková skrinka v motorovom priestore

Poistková skrinka v motorovom priestore

Číslo Popis a Ampér
Číslo Popis a Ampér
1 Jednotka riadenia ESP 25
2 Jednotka riadenia ESP 40/60
3 Jednotka riadenia motora (nafta/bensin) 30/15
4 Senzory motora 7,5/10
5 Senzory motora 10
6 Senzor svetla brzdy 7,5
7 Napájanie motora 10
8 Lambda sonda 10
9 Motor 20
10 Jednotka riadenia čerpadla paliva 15/20
11 PTC 40
12 PTC 40
Číslo Popis a Ampér
13 Čerpadlo prevodovky 15/30
14 Vyhrievané čelné sklo 50
15 Klaksón 15
16 Čerpadlo paliva 20
17 Riadiaca jednotka motora 7,5
18 Konektor 30 (pozitívny referenčný) 7,5
19 Lavalunotto 30
21 Riadiaca jednotka automatickej prevodovky 15/30
22 Riadiaca jednotka motora 7,5
23 Motor na štartovanie 30
24 PTC 40
36 Ľavý LED svetlomet 15
37 Stacionárne kúrenie 20
38 Pravý LED svetlomet 15

O Seat Ateca (2016-2021)

Seat Ateca je kompaktné SUV, ktoré sa vyrábalo v rokoch 2016 až 2021. Tento model sa vyznačuje moderným dizajnom, priestranným interiérom a pokročilými technológiami, ktoré zaisťujú pohodlnú a bezpečnú jazdu. Seat Ateca ponúka rôzne možnosti motorov, vrátane benzínových a naftových variantov, ktoré poskytujú vyvážený výkon a efektívnu spotrebu paliva. Vďaka svojim jazdným vlastnostiam a všestrannosti je Ateca obľúbenou voľbou pre tých, ktorí hľadajú spoľahlivé a štýlové vozidlo.

Schéma poistkovej skrinky Seat Ateca

Táto stránka zobrazuje schému poistkovej skrinky pre model Seat Ateca, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. Poistková skrinka sa v tomto vozidle typicky nachádza v priestore pre cestujúcich a v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre udržanie bezpečnosti a funkčnosti elektrických komponentov vo vašom vozidle.

Post correlati:

  1. Seat Cordoba (1993-2007) – poistková skrinka
  2. Seat Alhambra II (od 2010) – batérie
  3. Seat Altea (2004-2015) – batérie
  4. Seat Cordoba I (1993-1999) – batérie
  5. SEAT Alhambra 7M (1996-2010) – poistková skrinka
  6. SEAT Toledo NH (2012-2019) – poistková skrinka
  7. Seat Toledo II (1999-2004) – poistková skrinka
  8. Seat Mii (2011-2019) – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
