Mazda CX-3 (2015-2022) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Mazda CX-3 (2015-2022), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Mazda CX-3
Týka sa vozidiel vyrobených v rokoch:
2015.
Pre zapaľovač cigariet (zásuvky napájania) je zodpovedná poistka 5 v poistkovej skrinke v priestore pre cestujúcich.

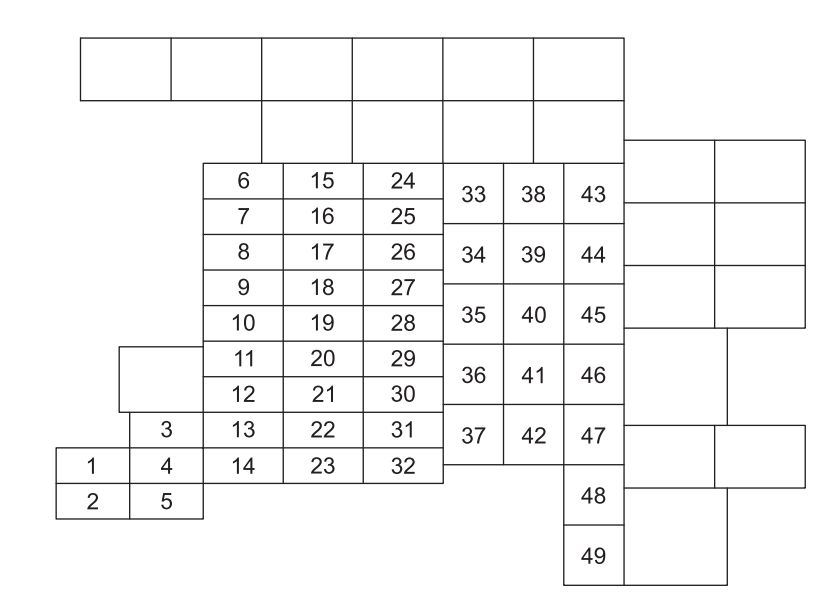

Motorový priestor
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 A | Pre ochranu rôznych obvodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 7,5 A | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 A | Otváracia strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 A | Vnútorné osvetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5 A | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 A | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 A | Prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 A | Airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 7,5 A | Sada ukazovateľov (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5 A | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 A | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 A | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 A | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 25 A | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 A | Klimatizácia (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 A | Systém riadenia prevodovky (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 A | Systém riadenia prevodovky (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 25 A | Elektrické zámky dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 A | Svetlomet (pravý) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 7,5 A | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20 A | Zadné svetlá;
Svetlá evidenčného čísla; Svetlá polohy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 25 A | Vnútorné osvetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 A | Predné hmlové svetlá (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 20 A | Lavafari (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10 A | Brzdové svetlá;
Zadné hmlové svetlo (niektoré modely). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 A | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 20 A | Svetlomet (ľavý) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 30 A | ABS;
Systém dynamickej kontroly stability (niektoré modely). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 15 A | Havarijné svetlá;
Smerovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 15 A | Systém napájania (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 25 A | Ohrievač paliva (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 20 A | Predný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 50 A | Na ochranu rôznych obvodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 30 A | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 30 A | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 50 A | ABS;
Systém dynamickej kontroly stability (niektoré modely). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 20 A | Systém kontroly motora (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 30 A | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 40 A | Chladiaci ventilátor (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 40 A | Systém kontroly motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 60 A | Systém asistencie riadenia (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 40 A | Ohrievač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 30 A | Na ochranu rôznych obvodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 30 A | Systém kontroly motora (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 40 A | Klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 30 A | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 40 A | Na ochranu rôznych obvodov (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

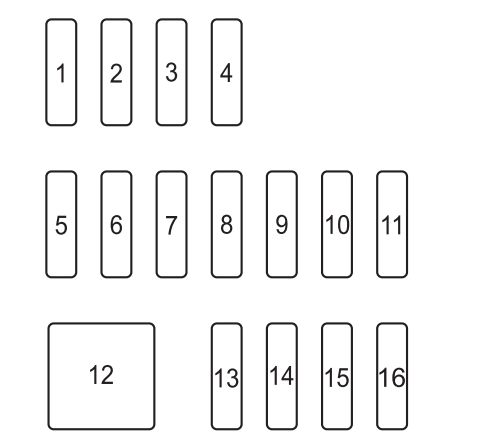

Priestor pre cestujúcich
Poistková skrinka sa nachádza na ľavej strane vozidla, pod prístrojovou doskou, blízko dverí.
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 A | Zásuvky príslušenstva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7,5 A | Smerovka prevodovky AT (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 A | Napájanie bočných zrkadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 25 A | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 A | Stierač a umývač zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 A | Elektronická blokácia riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20 A | Vyhrievanie sedadiel (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 7,5 A | Odmlžovač bočných zrkadiel (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mazda CX-3 (2016) – schéma poistky
Rok výroby: 2017.
Poistka zapaľovača cigariet (zásuvka napájania) v Mazda CX-3 (2016) je poistka 5 v poistkovej skrinke na ľavej strane.
Blok poistiek (motorový priestor)
| Poloha | Popis | Amp [A] | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | C / U IG1 | 15 | Na ochranu rôznych obvodov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | ENGINE IG1 | 7,5 | Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | SUNROOF | 10 | Otvoriteľná strecha * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | INTERIOR | 15 | Vnútorné osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | ENG + B | 7,5 | Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | AUDIO2 | 15 | Audio systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | METER1 | 10 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | SRS1 | 7,5 | Airbag | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | METER2 | 7,5 | Prístrojová doska * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | RADIO | 7,5 | Audio systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | ENGINE3 | 15 | Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | ENGINE1 | 15 | Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | ENGINE2 | 15 | Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | AUDIO1 | 25 | Audio systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | A / C MAG | 7,5 | Klimatizácia* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | AT PUMP | 15 | Systém riadenia motora * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | AT | 15 | Systém riadenia motora * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | D.LOCK | 25 | Elektrické uzamykanie dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | H / L RH | 20 | Svetlomet (pravý) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | ENg + B2 | 7,5 | Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | TAIL | 20 | Zadné svetlá;
Osvetlenie evidenčného čísla; Osvetlenie polohy. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | ROOM | 25 | Vnútorná svetluška | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | FOG | 15 | Hmlové svetlá* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | H / CLEAN | 20 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | STOP | 10 | Brzdové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | HORN | 15 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | H / L LH | 20 | Svetlomet (ľavý) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | ABS / DSC S. | 30 | ABS;
Systém dynamickej kontroly stability *. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | HAZARD | 15 | Havarijné svetlá;
Popolník; Smerovky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | FUEL PUMP | 15 | Systém napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | FUEL WARM | 25 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | WIPER | 20 | Stierač predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | CABIN+B | 50 | Na ochranu rôznych obvodov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | FAN2 | 30 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | FUEL PUMP | 30 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | ABS / DSC M | 50 | ABS;
Systém dynamickej kontroly stability *. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | EVVT | 20 | Systém kontroly motora * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | FAN1 | 30 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | FAN3 | 40 | Chladiaci ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | ENG.MAIN | 40 | Systém kontroly motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | EPS | 60 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | DEFOG | 40 | Odmlžovač zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | IG2 | 30 | Na ochranu rôznych obvodov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | INJECTOR | 30 | Systém kontroly motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | HEATER | 40 | Klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | P.WINDOW1 | 30 | Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | DCDC DE | 40 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Niektoré modely | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Blok poistiek (ľavá strana)
| Poloha | Popis | Amp [A] | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | F.OUTLET | 15 | Presa accessori | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | AT IND | 7,5 | Indikátor zmeny AT * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | MIRROR | 7,5 | Ovládanie zrkadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | P.WINDOW2 | 25 | Eleketrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | R.WIPER | 15 | Stierač a umývač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | SRS2 / ESCL | 15 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | SEAT WARM | 20 | Vyhrievanie sedadiel * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | M.DEF | 7,5 | Odmlžovač zrkadla * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Niektoré modely | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mazda CX-3 (2017) – schéma poistky
Rok výroby: 2017.
Poistka zapaľovača cigariet (zásuvka napájania) v Mazda CX-3 (2017) je poistka 5 v poistkovej skrinke naľavo.
Blok poistiek (motorový priestor)
| Poloha | Popis | Amp [A] | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | C / U IG1 | 15 | Pre ochranu rôznych obvodov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | ENGINE IG1 | 7,5 | Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | SUNROOF | 10 | Otváracia strecha * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | INTERIOR | 15 | Vnútorné osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | ENG + B | 7,5 | Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | AUDIO2 | 15 | Audio systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | METER1 | 10 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | SRS1 | 7,5 | Airbag | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | METER2 | 7,5 | Prístrojová doska * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | RADIO | 7,5 | Audio systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | ENGINE3 | 15 | Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | ENGINE1 | 15 | Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | ENGINE2 | 15 | Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | AUDIO1 | 25 | Audio systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | A / C MAG | 7,5 | Klimatizácia* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | AT PUMP | 15 | Systém riadenia mosta motora * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | AT | 15 | Systém riadenia mosta motora * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | D.LOCK | 25 | Elektrické uzamykanie dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | H / L RH | 20 | Svetlomet (pravý) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | ENg + B2 | 7,5 | Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | TAIL | 20 | Zadné svetlá;
Osvetlenie evidenčného čísla; Osvetlenie polohy. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | ROOM | 25 | Vnútorné osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | FOG | 15 | Svetlá hmlové* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | H / CLEAN | 20 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | STOP | 10 | Brzdové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | HORN | 15 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | H / L LH | 20 | Svetlomet (ľavý) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | ABS / DSC S. | 30 | ABS;
Systém dynamického riadenia stability *. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | HAZARD | 15 | Havarijné svetlá;
Popolník; Smerovky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | FUEL PUMP | 15 | Systém napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | FUEL WARM | 25 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | WIPER | 20 | Predný stierač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | CABIN+B | 50 | Na ochranu rôznych obvodov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | FAN2 | 30 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | FUEL PUMP | 30 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | ABS / DSC M | 50 | ABS;
Systém dynamického riadenia stability *. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | EVVT | 20 | Riadiaca jednotka motora * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | FAN1 | 30 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | FAN3 | 40 | Chladiaci ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | ENG.MAIN | 40 | Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | EPS | 60 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | DEFOG | 40 | Odmlžovač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | IG2 | 30 | Na ochranu rôznych obvodov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | INJECTOR | 30 | Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | HEATER | 40 | Klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | P.WINDOW1 | 30 | Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | DCDC DE | 40 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Niektoré modely | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Blok poistiek (ľavá strana)
| Poloha | Popis | Amp [A] | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | F.OUTLET | 15 | Presa accessori | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | AT IND | 7,5 | Indikátor zmeny AT * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | MIRROR | 7,5 | Ovládanie zrkadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | P.WINDOW2 | 25 | Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | R.WIPER | 15 | Stierač a umývač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | SRS2 / ESCL | 15 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | SEAT WARM | 20 | Vyhrievanie sedadiel * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | M.DEF | 7,5 | Odmlžovač zrkadla * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Niektoré modely | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Mazda CX-3
V týkajúce sa vozidiel vyrobených v Aach:
2018.
Pre zapaľovač cigariet (zásuvky napájania) je zodpovedná poistka 5 v poistkovej skrinke v priestore pre cestujúcich.
Motorový priestor
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 A | Pre ochranu rôznych obvodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 7,5 A | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 A | Otváracia strecha (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 A | Vnútorné osvetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5 A | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 A | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 A | Prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 A | Airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 7,5 A | Sada ukazovateľov (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5 A | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 A | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 A | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 A | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 25 A | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 A | Klimatizácia (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 A | Systém riadenia prevodovky (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 A | Systém riadenia prevodovky (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 25 A | Elektrické zámky dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 A | Svetlomet (pravý) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 7,5 A | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20 A | Zadné svetlá;
Osvetlenie evidenčného čísla; Parkovacie svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 A | Vyhrievaný volant (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 25 A | Vnútorné osvetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 A | Hmlové svetlá (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 20 A | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10 A | Zastavovacie svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 A | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 20 A | Svetlomet (ľavý) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 30 A | ABS;
Systém dynamickej kontroly stability (niektoré modely). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 15 A | Havarijné svetlá;
Smerovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 15 A | Systém napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 25 A | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 20 A | Predný stierač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 50 A | Na ochranu rôznych obvodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 30 A | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 30 A | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 50 A | ABS;
Systém dynamickej kontroly stability (niektoré modely). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 20 A | Systém kontroly motora (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 30 A | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 40 A | Chladiaci ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 40 A | Systém kontroly motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 60 A | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 40 A | Ohrievač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 30 A | Na ochranu rôznych obvodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 30 A | Systém kontroly motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 40 A | Klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 30 A | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 40 A | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Priestor pre cestujúcich
Poistková skrinka sa nachádza na ľavej strane vozidla, pod prístrojovou doskou, blízko dverí.
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 A | Zásuvky príslušenstva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7,5 A | Smerovka na zmenu prevodového stupňa AT (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 A | Napájanie bočných zrkadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 25 A | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 A | Stierač a umývač zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 A | Elektrické sedadlo (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 A | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20 A | Sedadlo (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 7,5 A | Ohrievač zrkadiel (niektoré modely) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Mazda CX-3
Týka sa vozidiel vyrobených v rokoch:
2019.
Pre zapaľovač cigariet (zásuvky napájania) je zodpovedná poistka 5 v poistkovej skrinke v kabíne.
Motorový priestor
| Číslo | Amperáže [A] | Popis |
| 1 | 15 A | Na ochranu rôznych obvodov |
| 2 | 7,5 A | Systém riadenia motora |
| 3 | 10 A | Otvorená strecha (niektoré modely) |
| 4 | 15 A | Vnútorné osvetlenie;
Audio systém. |
| 5 | 7,5 A | Systém riadenia motora |
| 6 | 15 A | Systém riadenia motora |
| 7 | 10 A | Prístrojová doska |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | — |
| 10 | 7,5 A | Systém zosilnenia zvuku |
| 11 | 15 A | Systém riadenia motora |
| 12 | 15 A | — |
| 13 | 15 A | Systém riadenia motora |
| 14 | 25 A | Systém zosilnenia zvuku |
| 15 | 7,5 A | Klimatizácia |
| 16 | 15 A | — |
| 17 | 15 A | Systém riadenia prevodovky |
| 18 | 25 A | Elektrické zámky dverí |
| 19 | 20 A | Svetlomet (pravý) |
| 20 | 7,5 A | Systém riadenia motora |
| 21 | 20 A | Zadné svetlá;
Osvetlenie evidenčného čísla; Svetlá na polohe. |
| 22 | 15A/20A | Vyhrievaný volant (niektoré modely);
Svetlomet (niektoré modely). |
| 23 | 25 A | Vnútorné osvetlenie |
| 24 | 15 A | Hmlové svetlá (niektoré modely) |
| 25 | 20 A | — |
| 26 | 10 A | Svetlá stop |
| 27 | 15 A | Klaksón |
| 28 | 20 A | Svetlomet (ľavý) |
| 29 | 30 A | ABS;
Systém dynamickej kontroly stability. |
| 30 | 15 A | Havarijné svetlá;
Smerovky. |
| 31 | 15 A | Systém napájania |
| 32 | 25 A | — |
| 33 | 20 A | Predný stierač |
| 34 | 50 A | Na ochranu rôznych obvodov |
| 35 | 30 A | Elektrická parkovacia brzda (ľavá) |
| 36 | 30 A | — |
| 37 | 50 A | ABS;
Systém dynamickej kontroly stability. |
| 38 | 20 A | Systém kontroly motora |
| 39 | — | — |
| 40 | 30 A | Elektrická parkovacia brzda (pravá) |
| 41 | 40 A | Chladiaci ventilátor |
| 42 | 40 A | Systém kontroly motora |
| 43 | 60 A | — |
| 44 | 40 A | Odmlžovač zadného okna |
| 45 | 30 A | Na ochranu rôznych obvodov |
| 46 | 30 A | Systém kontroly motora |
| 47 | 40 A | Klimatizácia |
| 48 | 30 A | Elektrické okná |
| 49 | 40 A | — |
Kabína
Poistková skrinka sa nachádza na ľavej strane vozidla, pod prístrojovou doskou, blízko dverí.
| Číslo | Amperáže [A] | Popis |
| 1 | — | — |
| 2 | — | — |
| 3 | 15 A | Systém zosilnenia zvuku |
| 4 | 10 A | Systém vyhrievania volantu |
| 5 | 15 A | Zásuvky príslušenstva |
| 6 | — | — |
| 7 | 7,5 A | Smerovka zmeny prevodového stupňa AT |
| 8 | 7,5 A | Napájanie bočných zrkadiel |
| 9 | — | — |
| 10 | 25 A | Elektrické okná |
| 11 | 15 A | Stierač a umývač zadného skla |
| 12 | 30 A | Elektrické sedadlo |
| 13 | — | — |
| 14 | 15 A | — |
| 15 | 20 A | Sedadlo |
| 16 | 7,5 A | Odmlžovač zrkadiel |
Mazda CX-3 – schéma poistky
Rok výroby: 2020.
Blok poistiek (motorový priestor)
| Číslo | Amperáže [A] | Popis |
| 1 | 15 A | Pre ochranu rôznych obvodov |
| 2 | 7,5 A | Systém riadenia motora |
| 3 | 10 A | Otvoriteľná strecha (niektoré modely) |
| 4 | 15 A | Vnútorné osvetlenie, audio systém |
| 5 | 7,5 A | Systém riadenia motora |
| 6 | 15 A | Systém riadenia motora |
| 7 | 10 A | Prístrojová doska |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | – |
| 10 | 7,5 A | Systém zosilnenia |
| 11 | 15 A | Systém riadenia motora |
| 12 | 15 A | – |
| 13 | 15 A | Systém riadenia motora |
| 14 | 25 A | Systém zosilnenia |
| 15 | 7,5 A | Klimatizácia |
| 16 | 15 A | – |
| 17 | 15 A | Systém riadenia prevodovky |
| 18 | 25 A | Elektrické zámky dverí |
| 19 | 20 A | Svetlomet (pravý) |
| 20 | 7,5 A | Systém riadenia motora |
| 21 | 20 A | Zadné svetlá;
Osvetlenie evidenčného čísla; Parkovacie svetlá. |
| 22 | 15 A / 20 A | Vyhrievaný volant (niektoré modely);
Svetlomet (niektoré modely). |
| 23 | 25 A | Vnútorné osvetlenie |
| 24 | 15 A | Hmlové svetlá (niektoré modely) |
| 25 | 20 A | – |
| 26 | 10 A | Zadné svetlá |
| 27 | 15 A | Klaksón |
| 28 | 20 A | Svetlomet (ľavý) |
| 29 | 30 A | ABS;
Systém kontroly dynamickej stability. |
| 30 | 15 A | Smerovky;
Blikajúce svetlá. |
| 31 | 15 A | Systém napájania |
| 32 | 25 A | – |
| 33 | 20 A | Predný stierač |
| 34 | 50 A | Na ochranu rôznych obvodov |
| 35 | 30 A | Elektrická parkovacia brzda (ľavá) |
| 36 | 30 A | – |
| 37 | 50 A | ABS;
Systém kontroly dynamickej stability. |
| 38 | 20 A | Systém kontroly motora |
| 39 | – | – |
| 40 | 30 A | Elektrická parkovacia brzda (pravá) |
| 41 | 40 A | Chladiaca ventilátor |
| 42 | 40 A | Systém kontroly motora |
| 43 | 60 A | – |
| 44 | 40 A | Odvlhčovač zadného okna |
| 45 | 30 A | Na ochranu rôznych obvodov |
| 46 | 30 A | Systém kontroly motora |
| 47 | 40 A | Klimatizácia |
| 48 | 30 A | Elektrické okná |
| 49 | 40 A | – |
Blok poistiek v priestore pre cestujúcich
(Ľavá strana)
| Číslo | Amperáže [A] | Popis |
| 1 | – | – |
| 2 | – | – |
| 3 | 15 A | Systém zosilnenia |
| 4 | 10 A | Systém vyhrievania volantu (niektoré modely) |
| 5 | 15 A | Zásuvky príslušenstva |
| 6 | – | – |
| 7 | 7,5 A | Indikátor zmeny prevodového stupňa AT (niektoré modely) |
| 8 | 7,5 A | Ovládanie bočných zrkadiel |
| 9 | – | – |
| 10 | 25 A | Elektrické okná |
| 11 | 15 A | Stierač a umývač zadného okna |
| 12 | 30 A | Elektrické sedadlo (niektoré modely) |
| 13 | – | – |
| 14 | 15 A | – |
| 15 | 20 A | Vyhrievanie sedadiel (niektoré modely) |
| 16 | 7,5 A | Odvlhčovač zrkadla (niektoré modely) |
Mazda CX-3 – schéma poistkovej skrinky
Rok výroby: 2020.
Blok poistiek (kompartment motor)
| Číslo | Amperáže [A] | Popis |
| 1 | 15 A | Pre ochranu rôznych obvodov |
| 2 | 7,5 A | Systém riadenia motora |
| 3 | 10 A | Otvárateľná strecha (niektoré modely) |
| 4 | 15 A | Interné osvetlenie, audio systém |
| 5 | 7,5 A | Systém riadenia motora |
| 6 | 15 A | Systém riadenia motora |
| 7 | 10 A | Prístrojová doska |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | – |
| 10 | 7,5 A | Systém zosilnenia |
| 11 | 15 A | Systém riadenia motora |
| 12 | 15 A | – |
| 13 | 15 A | Systém riadenia motora |
| 14 | 25 A | Systém zosilnenia |
| 15 | 7,5 A | Klimatizácia |
| 16 | 15 A | – |
| 17 | 15 A | Systém riadenia prevodovky |
| 18 | 25 A | Elektrické zámky dverí |
| 19 | 20 A | Svetlomet (pravý) |
| 20 | 7,5 A | Systém riadenia motora |
| 21 | 20 A | Zadné svetlá;
Osvetlenie evidenčného čísla; Parkovacie svetlá. |
| 22 | 15 A / 20 A | Vyhrievaný volant (niektoré modely);
Svetlomet (niektoré modely). |
| 23 | 25 A | Interné osvetlenie |
| 24 | 15 A | Hmlové svetlá (niektoré modely) |
| 25 | 20 A | – |
| 26 | 10 A | Zadné svetlá |
| 27 | 15 A | Klaksón |
| 28 | 20 A | Svetlomet (ľavý) |
| 29 | 30 A | ABS;
Systém kontroly dynamickej stability. |
| 30 | 15 A | Smerovky;
Frekvencie. |
| 31 | 15 A | Systém napájania |
| 32 | 25 A | – |
| 33 | 20 A | Predný stierač |
| 34 | 50 A | Na ochranu rôznych obvodov |
| 35 | 30 A | Elektrická parkovacia brzda (ľavá) |
| 36 | 30 A | – |
| 37 | 50 A | ABS;
Systém kontroly dynamickej stability. |
| 38 | 20 A | Systém kontroly motora |
| 39 | – | – |
| 40 | 30 A | Elektrická parkovacia brzda (pravá) |
| 41 | 40 A | Chladiaci ventilátor |
| 42 | 40 A | Systém kontroly motora |
| 43 | 60 A | – |
| 44 | 40 A | Ohrievač zadného skla |
| 45 | 30 A | Na ochranu rôznych obvodov |
| 46 | 30 A | Systém kontroly motora |
| 47 | 40 A | Klimatizácia |
| 48 | 30 A | Elektrické okná |
| 49 | 40 A | – |
Blok poistiek v priestore pre cestujúcich
(Ľavá strana)
| Číslo | Amperáže [A] | Popis |
| 1 | – | – |
| 2 | – | – |
| 3 | 15 A | Systém zosilnenia |
| 4 | 10 A | Vyhrievaný volant (niektoré modely) |
| 5 | 15 A | Zásuvky príslušenstva |
| 6 | – | – |
| 7 | 7,5 A | Indikátor zmeny prevodového stupňa AT (niektoré modely) |
| 8 | 7,5 A | Ovládanie bočných zrkadiel |
| 9 | – | – |
| 10 | 25 A | Elektrické okná |
| 11 | 15 A | Stierač a umývač zadného skla |
| 12 | 30 A | Elektrické sedadlo (niektoré modely) |
| 13 | – | – |
| 14 | 15 A | – |
| 15 | 20 A | Vyhrievanie sedadiel (niektoré modely) |
| 16 | 7,5 A | Ohrievač zrkadla (niektoré modely) |
Mazda CX-3 – schéma poistky
Rok výroby: 2021, 2022.
Blok poistiek (priestor motora)
| Číslo | Amperáže [A] | Popis |
| 1 | 15 A | Na ochranu rôznych obvodov |
| 2 | 7,5 A | Systém riadenia motora |
| 3 | 10 A | Otváracia strecha (niektoré modely) |
| 4 | 15 A | Na ochranu rôznych obvodov |
| 5 | 7,5 A | Systém riadenia motora |
| 6 | 15 A | Systém riadenia motora |
| 7 | 10 A | Prístrojová doska |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | – |
| 10 | 7,5 A | Audio systém |
| 11 | 15 A | Systém riadenia motora |
| 12 | 15 A | – |
| 13 | 15 A | Systém riadenia motora |
| 14 | 25 A | Audio systém |
| 15 | 7,5 A | Klimatizácia |
| 16 | 15 A | – |
| 17 | 15 A | Systém riadenia prevodovky |
| 18 | 25 A | Elektrické zámky dverí |
| 19 | 20 A | Svetlomet (pravý) |
| 20 | 7,5 A | Systém riadenia motora |
| 21 | 20 A | Zadné svetlá;
Osvetlenie evidenčného čísla; Parkovacie svetlá. |
| 22 | 15 A / 20 A | Vyhrievaný volant (niektoré modely);
Svetlomet (niektoré modely). |
| 23 | 25 A | Na ochranu rôznych obvodov |
| 24 | 15 A | Hmlové svetlá (niektoré modely) |
| 25 | 20 A | – |
| 26 | 10 A | Svetlá zastavenia |
| 27 | 15 A | Klaksón |
| 28 | 20 A | Svetlomet (ľavý) |
| 29 | 30 A | ABS;
Systém dynamickej kontroly stability. |
| 30 | 15 A | Smerovky;
Šípky. |
| 31 | 15 A | Systém napájania |
| 32 | 25 A | – |
| 33 | 20 A | Predný stierač |
| 34 | 50 A | Na ochranu rôznych obvodov |
| 35 | 30 A | Elektrická parkovacia brzda (ľavá) |
| 36 | 30 A | – |
| 37 | 50 A | ABS;
Systém dynamickej kontroly stability. |
| 38 | 20 A | Systém kontroly motora |
| 39 | 20 A | Ohrievač predného stierača (niektoré modely) |
| 40 | 30 A | Elektrická parkovacia brzda (pravá) |
| 41 | 40 A | Chladiaci ventilátor |
| 42 | 40 A | Systém kontroly motora |
| 43 | 60 A | – |
| 44 | 40 A | Odmlžovač zadného okna |
| 45 | 30 A | Na ochranu rôznych obvodov |
| 46 | 30 A | Systém kontroly motora |
| 47 | 40 A | Klimatizácia |
| 48 | 30 A | Elektrické okná |
| 49 | 40 A | – |
Blok poistiek v priestore pre cestujúcich
(Ľavá strana)
| Číslo | Amperáže [A] | Popis |
| 1 | – | – |
| 2 | – | – |
| 3 | 15 A | Audio systém |
| 4 | 10 A | Vyhrievaný volant (niektoré modely) |
| 5 | 15 A | Príslušenstvo zásuvky |
| 6 | – | – |
| 7 | 7,5 A | Indikátor zmeny prevodového stupňa AT (niektoré modely) |
| 8 | 7,5 A | Ovládanie bočných zrkadiel |
| 9 | – | – |
| 10 | 25 A | Elektrické okná |
| 11 | 15 A | Stierač a postrekovač zadného skla |
| 12 | 30 A | Elektrické sedadlo (niektoré modely) |
| 13 | – | – |
| 14 | 15 A | – |
| 15 | 20 A | Vyhrievanie sedadiel (niektoré modely) |
| 16 | 7,5 A | Odmlžovač bočných zrkadiel (niektoré modely) |
O Mazda CX-3 (2015-2022)
Mazda CX-3 je kompaktné SUV, ktoré sa vyrábalo v rokoch 2015 až 2022. Tento model je známy svojím elegantným dizajnom, dynamickými jazdnými vlastnosťami a kvalitným spracovaním interiéru. Mazda CX-3 ponúka rôzne možnosti motorizácie, vrátane benzínových a dieselových motorov, ktoré poskytujú vyvážený výkon a efektívnu spotrebu paliva. Vozidlo je vybavené modernými technológiami, ako sú asistenčné systémy pre vodiča, infotainment systém a bezpečnostné prvky, ktoré zvyšujú komfort a bezpečnosť jazdy.
Schéma poistkovej skrinky Mazda CX-3
Táto stránka zobrazuje schému poistkovej skrinky pre model Mazda CX-3. V tomto vozidle sú typické dve hlavné umiestnenia poistkovej skrinky: jedna sa nachádza v motorovom priestore a druhá pod prístrojovou doskou. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú a spoľahlivú prevádzku vozidla.
