Mazda MX-5 (1989-2021) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Mazda MX-5 (1989-2021), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Mazda MX-5
Vzťahuje sa na vozidlá vyrobené v rokoch:
1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.
Poistková skrinka v motorovom priestore
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 30 | Svetlomety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30 | Vstrekovanie paliva;
Alternátor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 80 | Na ochranu všetkých obvodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 40 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 60 | Systém prevencie zablokovania kolies | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Chladiaci ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Prídavný ventilátor (klimatizácia) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Vstrekovanie paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Obrys svetlometu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Panel poistiek palubnej dosky
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | 15 | Ventilátor chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| b | 10 | Smerovky;
Varovné svetlá; Svetlá smerovky; Tempomat. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | 15 | Airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | 30 | Kúrenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | 30 | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| g | 20 | Stierače;
Umývač skiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| h | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| i | 15 | Zadné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K | 15 | Zámok prevodovky;
Tempomat; Klaksón; Brzdové svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | 15 | Havarijné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| m | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| n | 10 | Vnútorné svetlá;
Akustické signály; Rádio/magnetofón a CD prehrávač; Hodiny. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| O | 15 | Rádio/magnetofón a CD prehrávač;
Hodiny; Zapaľovač cigariet. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky v batožinovom priestore
| Číslo | Amperáž [A] | Popis |
| 1 | 10 | Zadné odmrazovanie |
| 2 | 10 | Automatická anténa |
Schéma poistiek a relé – Mazda MX-5
Týka sa vozidiel vyrobených v rokoch:
2002, 2003, 2004.

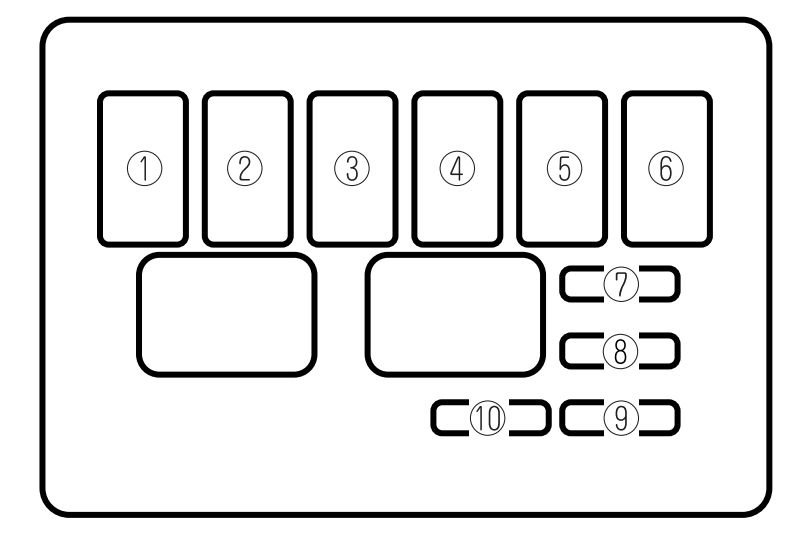

Blok poistiek (motorový priestor)
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 40 | Svetlomety;
Odmrazovanie zadného; Automatická anténa. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30 | Vstrekovanie paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 100 | Na ochranu všetkých obvodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 60 | Všetky obvody týkajúce sa zapínania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Chladiaci ventilátor;
Prídavný ventilátor (klimatizácia). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30 | Zadné svetlá;
Osvetlenie prístrojovej dosky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Audio zosilňovač;
Smerovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Systém prevencie zablokovania kolies | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Brzdové svetlá;
Klaksón; Zámok prevodovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

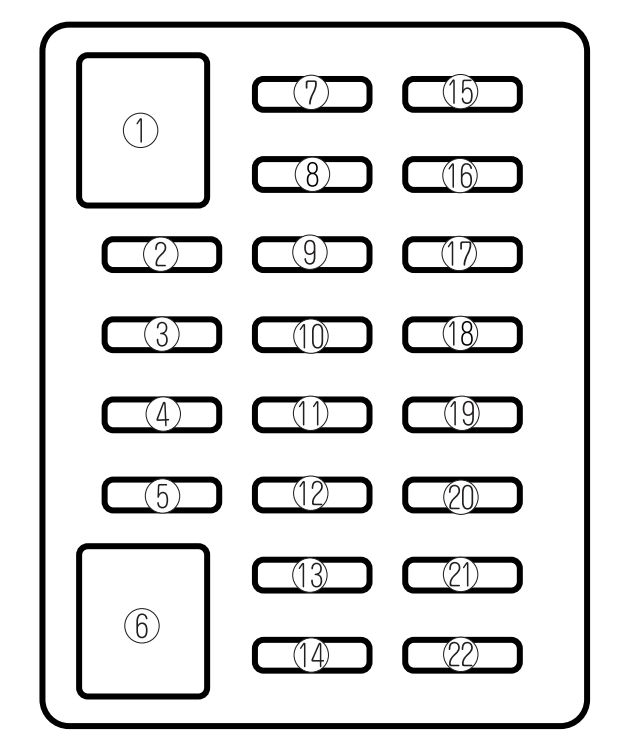

Poistková skrinka (strana vodiča)
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | Motor ventilátora navyše;
Magnetická spojka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Svetlomety (ľavé) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Svetlomety (pravé) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5 | Sada smeroviek;
Tempomat. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Zapaľovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Zadné svetlá;
Predné svetlá na polohe; Bočné núdzové svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Systém kontroly motora |
| 12 | 15 | Prístrojová doska |
| 13 | 7,5 | Zapaľovanie svetiel signalizácie |
| 14 | 10 | Systém dodatočného zadržiavania;
Systém prevencie zablokovania bŕzd. |
| 15 | 20 | Stierače a umývač skla predného okna |
| 16 | 30 | Elektrické okná |
| 17 | 7,5 | Klimatizácia |
| 18 | 10 | Zapaľovanie svetiel signalizácie |
| 19 | 10 | Zamknutie elektrických dverí |
| 20 | 20 | Audio zosilňovač |
| 21 | 15 | Ohrievanie zadného skla |
| 22 | 10 | Vnútorné osvetlenie;
Automobilová anténa; Akustické signalizátory. |
Schéma poistiek a relé – Mazda MX-5
Týka sa vozidiel vyrobených v rokoch:
2005.
Motorový priestor
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 40 | Svetlomety;
Odmrazovanie zadného skla; Automatická anténa. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30 | Vstrekovanie paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 100 | Na ochranu všetkých obvodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 60 | Všetky obvody súvisiace so štartovaním | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Motor ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30*1 | Chladiaci ventilátor;
Prídavný ventilátor (klimatizácia). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40*2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30 | Zadné svetlá;
Osvetlenie prístrojovej dosky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Audio zosilňovač*;
Smerovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Systém prevencie blokovania kolies* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Brzdové svetlá;
Klaksón; Zámok prevodovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| *1 MX-5/Miata
*2 MAZDASPEED MX-5 * Niektoré modely |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Priestor pre cestujúcich (strana vodiča)
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | Pridať motor ventilátora;
Magnetická spojka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Svetlomety (ľavé) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Svetlomety (pravé) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5 | Sada smeroviek;
Tempomat*. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Chladiaci ventilátor;
Prídavný ventilátor (klimatizácia). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Audio* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Hmlové svetlá* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Zadné svetlá;
Predné parkovacie svetlá; Bočné svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Zapni svetlá signalizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Systém dodatočnej bezpečnosti;
Systém prevencie zablokovania kolies*. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20 | Stierače a umývače čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 7,5 | Klimatizácia* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Zapni svetlá signalizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Elektrické zamykanie dverí* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20 | Audio zosilňovač* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Zadné odmrazovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Vnútorné osvetlenie;
Auto anténa; Akustické signalizátory. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| *1 MX-5/Miata
*2 MAZDASPEED MX-5 * Niektoré modely |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Mazda MX-5
Týka sa vozidiel vyrobených v rokoch:
2006.

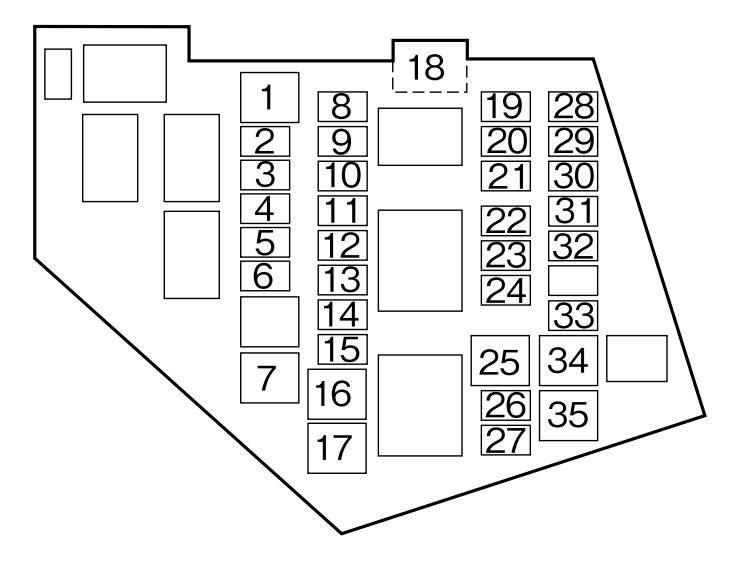

Motorový priestor
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 30 | Ventilátor chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 7,5 | Ventilátor chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Ohrievač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Osvetlenie interiéru;
Osvetlenie batožinového priestoru; Na ochranu rôznych obvodov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Na ochranu rôznych obvodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 40 | Klimatizácia* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Predné hmlové svetlá* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5 | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Klimatizácia* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Motorček štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | Zadné svetlá;
Parkovacie svetlá; Osvetlenie evidenčného čísla; Osvetlenie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 40 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Na ochranu rôznych obvodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 120 | Na ochranu všetkých obvodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Injektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Hmlové svetlá (ľavé) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Hmlové svetlá (pravé) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Svetlomety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 20 | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 15 | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 20 | Stierače a umývač predného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 15 | DRL;
Nastavenie svetlometov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 15 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 | Brzdové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 10 | Elektrická regulačná ventil | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 15 | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 10 | Smerovky;
Havarijné svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 20 | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 40 | Na ochranu rôznych obvodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| *1 MX-5/Miata
*2 MAZDASPEED MX-5 * Niektoré modely |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

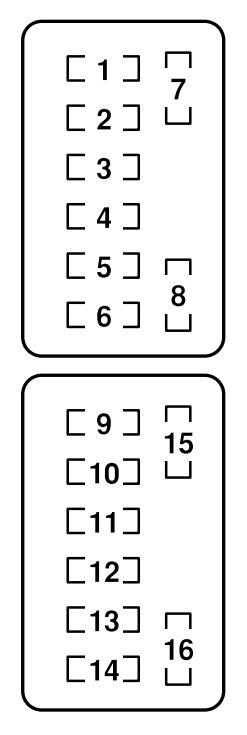

Kabína (strana vodiča)
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 7,5 | Audio systém;
Napájanie zrkadiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Príslušenstvo lisované | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Vyhrievanie sedadiel* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5 | Osvetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 7,5 | Klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7,5 | Systém riadenia motora;
Na ochranu rôznych obvodov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 7,5 | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Audio systém* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Zámok dverí;
Otváranie batožinového priestoru. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Niektoré modely | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Mazda MX-5
Týka sa vozidiel vyrobených v rokoch:
2007, 2008, 2009.
Motorový priestor
| Číslo | Ampér [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 30 | Ventilátor chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 7,5 | Ventilátor chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Ohrievač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Osvetlenie interiéru;
Osvetlenie batožinového priestoru; Na ochranu rôznych obvodov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Na ochranu rôznych obvodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 40 | Klimatizácia* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Predné hmlové svetlá* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30 | Elektrická tvrdá strecha (ľavá)* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Elektrická tvrdá strecha (pravá)* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Klimatizácia* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Motorček na štartovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | Zadné svetlá;
Svetlá na polohu; Osvetlenie evidenčného čísla; Osvetlenie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 40 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Na ochranu rôznych obvodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 120 | Na ochranu všetkých obvodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Injektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Hmlové svetlá (ľavé) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Hmlové svetlá (pravé) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Svetlomety | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 20 | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 15 | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 20 | Stierače a umývače čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 15 | DRL* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 15 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 | Brzdové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 10 | Elektrická regulačná ventil | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 15 | Palivové čerpadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 10 | Smerovky;
Havarijné svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 20 | Elektrické okná* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 40 | Na ochranu rôznych obvodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
* Niektoré modely |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Priestor pre cestujúcich (strana vodiča)
| Číslo | Ampér [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 7,5 | Audio systém;
Napájanie zrkadiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Pri konektore príslušenstva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Vyhrievanie sedadiel* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5 | Osvetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 7,5 | Klimatizácia* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7,5 | Systém riadenia motora;
Pre ochranu rôznych obvodov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 7,5 | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Audio systém* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Zámok dverí;
Otváranie batožinového priestoru. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Niektoré modely | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Mazda MX-5
Týka sa vozidiel vyrobených v rokoch:
2010, 2011, 2012, 2013, 2014, 2015.
Blok poistiek (kompartment motorový priestor)
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 30 | Ventilátor chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 7,5 | Ventilátor chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Ohrievač zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Horné svetlá;
Osvetlenie batožinového priestoru; Na ochranu rôznych obvodov; Otváranie batožinového priestoru. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Na ochranu rôznych obvodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 40 | Klimatizácia* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Predné hmlové svetlá* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30 | Elektrická tvrdá strecha (ľavá)* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Elektrická tvrdá strecha (pravá)* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Klimatizácia* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Motorček štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | Zadné svetlá;
Svetlá na státie; Osvetlenie evidenčného čísla; Osvetlenie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 40 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Na ochranu rôznych obvodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 120 | Pre ochranu všetkých obvodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Vstrekovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Hlavné svetlá (ľavé) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Hlavné svetlá (pravé) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Diaľkové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 20 | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 15 | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 20 | Stierače a umývač skiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 15 | DRL* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 15 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 | Brzdové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 10 | Elektrická regulačná ventil | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 15 | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 10 | Smerovky;
Havarijné svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 20 | Elektrické okná* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 40 | Pre ochranu rôznych obvodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Niektoré modely | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Priestor pre cestujúcich (strana vodiča)
| Číslo | Amperáže [A] | Popis |
| 1 | 7,5 | Systém audio;
Napájanie zrkadiel. |
| 2 | 15 | Pressofuso príslušenstvo |
| 3 | 15 | Prístrojová doska |
| 4 | 20 | Vyhrievanie sedadiel* |
| 5 | 7,5 | Osvetlenie |
| 6 | 7,5 | Klimatizácia* |
| 7 | 7,5 | Systém riadenia motora;
Pre ochranu rôznych obvodov. |
| 8 | — | — |
| 9 | — | — |
| 10 | 20 | Systém audio* |
| 11 | 20 | Zámok elektrických dverí |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | — | — |
| 16 | — | — |
| * Niektoré modely | ||
Schéma poistiek a relé – Mazda MX-5
Týka sa vozidiel vyrobených v rokoch:
2016.

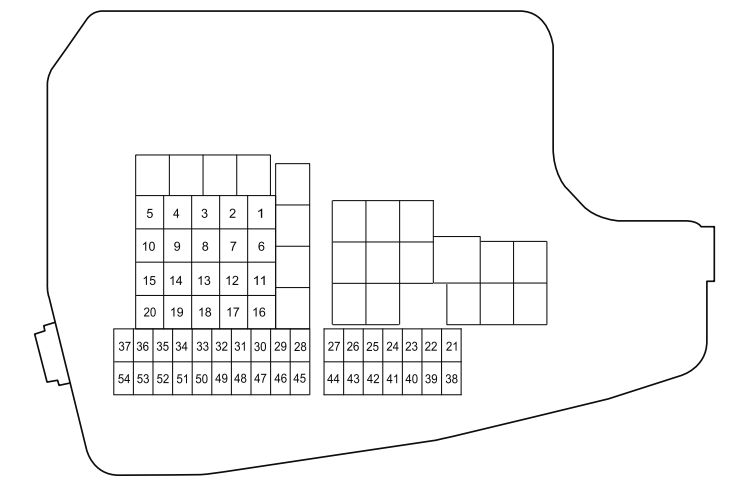

Komora motora
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 5 | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 5 | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 7,5 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Na ochranu rôznych obvodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5 | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Vnútorné osvetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 15 | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | Airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 25 | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 7,5 | Klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | Systém riadenia prevodovky* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | Systém riadenia prevodovky* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 25 | Elektrické zámky dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20 | Svetlomet (pravý) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 7,5 | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 20 | Zadné svetlá;
Osvetlenie evidenčného čísla; Svetlá na polohu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 15 | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 25 | Vnútorné osvetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 | — |
| 28 | 20 | — |
| 29 | 10 | Brzdové svetlá |
| 30 | 15 | klaksón |
| 31 | 20 | Svetlomet (ľavý) |
| 32 | 30 | ABS;
Systém kontroly dynamickej stability. |
| 33 | 15 | Upozornenie na nebezpečenstvo (varovné svetlá, smerovky) |
| 34 | 15 | Systém napájania |
| 35 | 5 | — |
| 36 | 20 | Stierače |
| 37 | 50 | Na ochranu rôznych obvodov |
| 38 | — | — |
| 39 | — | — |
| 40 | 50 | ABS;
Systém kontroly dynamickej stability. |
| 41 | 20 | Systém kontroly motora |
| 42 | 30 | Systém kontroly bŕzd |
| 43 | 30 | Chladiaca ventilátor |
| 44 | 40 | — |
| 45 | 40 | Systém kontroly motora |
| 46 | 60 | Systém asistencie riadenia |
| 47 | 30 | Odmlžovač zadného okna |
| 48 | 30 | Na ochranu rôznych obvodov |
| 49 | 30 | Systém kontroly motora |
| 50 | 40 | Klimatizácia |
| 51 | — | — |
| 52 | — | — |
| * Niektoré modely | ||

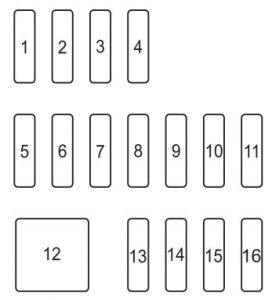

Priestor pre cestujúcich (ľavá strana)
| Číslo | Amperáž [A] | Popis |
| 1 | 30 | — |
| 2 | 30 | — |
| 3 | — | — |
| 4 | — | — |
| 5 | 15 | Zásuvky príslušenstva |
| 6 | — | — |
| 7 | 7,5 | Smerovka zmeny AT * |
| 8 | 7,5 | Napájanie zrkadiel |
| 9 | 30 | — |
| 10 | 30 | — |
| 11 | 15 | Predný stierač |
| 12 | 30 | Elektrické okná |
| 13 | — | — |
| 14 | 15 | — |
| 15 | 20 | Vyhrievanie sedadiel* |
| 16 | 7,5 | Odmlžovač zrkadiel* |
| * Niektoré modely | ||
Mazda MX-5 (2017) – schéma poistky
Rok výroby: 2017.
Poistka zapaľovača cigariet (zásuvka napájania) v Mazda RX-8 (2004) je poistka 5 v poistkovej skrinke naľavo.

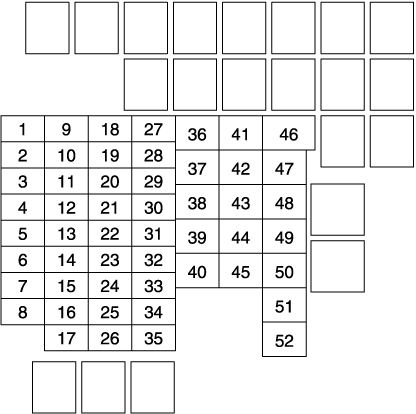

Blok poistiek (motorový priestor)
| Poloha | Popis | Amp [A] | Popis |
| 1 | ENG IG3 | 5 | – |
| 2 | ENG IG2 | 5 | – |
| 3 | HORN2 | 7,5 | Klaksón |
| 4 | C / U IG1 | 15 | Na ochranu rôznych obvodov |
| 5 | ENG IG1 | 7,5 | Systém riadenia motora |
| 6 | – | – | – |
| 7 | INTERIOR | 15 | Vnútorné osvetlenie |
| 8 | ENG + B | 7,5 | Systém riadenia motora |
| 9 | AUDIO2 | 15 | Audio systém |
| 10 | METER1 | 10 | Prístrojová doska |
| 11 | SRS1 | 7,5 | Airbag |
| 12 | – | – | – |
| 13 | RADIO | 7,5 | Audio systém |
| 14 | ENGINE3 | 20 | Systém riadenia motora |
| 15 | ENGINE1 | 10 | Systém riadenia motora |
| 16 | ENGINE2 | 15 | Systém riadenia motora |
| 17 | AUDIO1 | 25 | Audio systém |
| 18 | A / C MAG | 7,5 | Klimatizácia |
| 19 | AT PUMP | 20 | Systém riadenia prevodovky * |
| 20 | AT | 15 | Systém riadenia prevodovky * |
| 21 | D LOCK | 25 | Elektrické uzamykanie dverí |
| 22 | H / L RH | 20 | Svetlomet (pravý) |
| 23 | ENG + B2 | 7,5 | Systém riadenia motora |
| 24 | TAIL | 20 | Zadné svetlá;
Osvetlenie evidenčného čísla; Parkovacie svetlá. |
| 25 | DRL | 15 | – |
| 26 | ROOM | 25 | Vnútorné osvetlenie |
| 27 | HMLA | 15 | – |
| 28 | H / ČISTENIE | 20 | – |
| 29 | STOP | 10 | Svetlomety stop |
| 30 | HORN | 15 | Klakson |
| 31 | H / L Ľ | 20 | Svetlomet (ľavý) |
| 32 | ABS / DSC S. | 30 | ABS;
Systém dynamickej kontroly stability. |
| 33 | HROZBA | 15 | Svetlomety núdzového osvetlenia;
Popolník; Smerovky. |
| 34 | ČERPADLO PALIVA | 15 | Systém napájania |
| 35 | ENG + B3 | 5 | – |
| 36 | STIERAČ | 20 | Stierače |
| 37 | KABÍNA+B | 50 | Na ochranu rôznych obvodov |
| 38 | – | – | – |
| 39 | – | – | – |
| 40 | ABS / DSC M | 50 | ABS;
Systém dynamickej kontroly stability. |
| 41 | EVVT A/R ČERPADLO | 20 | Systém kontroly motora |
| 42 | EVPS | 30 | Systém kontroly bŕzd |
| 43 | VENTILÁTOR1 | 30 | Chladiaci ventilátor |
| 44 | VENTILÁTOR2 | 40 | – |
| 45 | ENG.HLAVNÝ | 40 | Systém kontroly motora |
| 46 | EPS | 60 | Systém asistencie riadenia |
| 47 | DEHUM | 30 | Odmlžovač zadného skla |
| 48 | IG2 | 30 | Na ochranu rôznych obvodov |
| 49 | INJEKTOR | 30 | Systém kontroly motora |
| 50 | HEATER | 40 | Klimatizácia |
| 51 | – | – | – |
| 52 | – | – | – |
| * Niektoré modely | |||
Blok poistiek (ľavá strana)
| Poloha | Popis | Amp [A] | Popis |
| 1 | RHT R | 30 | Sklopná tvrdá strecha (pravá) * |
| 2 | RHT L | 30 | Sklopná tvrdá strecha (ľavá) * |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | F.OUTLET | 15 | Príslušenstvo;
Zapaľovač cigariet. |
| 6 | – | – | – |
| 7 | AT IND | 7,5 | Smerovka automatickej prevodovky * |
| 8 | MIRROR | 7,5 | Ovládanie zrkadla |
| 9 | R_DECK R | 30 | Sklopná tvrdá strecha (pravá) * |
| 10 | R_DECK L | 30 | Sklopná tvrdá strecha (ľavá) * |
| 11 | F.WASHER | 15 | Striekacia tryska čelného skla |
| 12 | P.WINDOW | 30 | Elektrické okná |
| 13 | – | – | – |
| 14 | SRS2 / ESCL | 15 | – |
| 15 | SEAT WARM | 20 | Vyhrievanie sedadla * |
| 16 | M.DEF | 7,5 | Odmlžovač zrkadla * |
| * Niektoré modely | |||
Schéma poistiek a relé – Mazda MX-5
Týka sa vozidiel vyrobených v rokoch:
2018.
Motorový priestor
| Číslo | Amperáže [A] | Popis |
| 1 | 30 | Systém audio |
| 2 | 30 | Na ochranu rôznych obvodov |
| 3 | 30 | Systém kontroly motora* |
| 4 | 20 | Systém kontroly motora* |
| 5 | 30 | Elektrické okná |
| 6 | 30 | Na ochranu rôznych obvodov |
| 7 | — | — |
| 8 | 50 | Chladiaca ventilátor |
| 9 | 40 | Odmlžovač zadného okna* |
| 10 | 40 | — |
| 11 | 20 | Elektrická parkovacia brzda (EPB) (pravá) |
| 12 | 20 | Elektrická parkovacia brzda (EPB) (ľavá) |
| 13 | 50 | Na ochranu rôznych obvodov |
| 14 | 30 | Chladiaca ventilátor* |
| 15 | 40 | Systém kontroly motora |
| 16 | 50 | ABS;
Systém dynamickej kontroly stability. |
| 17 | 40 | Klimatizácia* |
| 18 | 20 | Stierač a umývač predného skla |
| 19 | 50 | Chladiaca ventilátor* |
| 20 | 30 | Chladiaca ventilátor* |
| 21 | 15 | Systém kontroly motora |
| 22 | 15 | Systém kontroly motora |
| 23 | 7,5 | Systém audio |
| 24 | 10 | — |
| 25 | 7,5 | Airbag |
| 26 | 10 | Prístrojová doska |
| 27 | 7,5 | Systém kontroly motora |
| 28 | 15 | Systém kontroly mosta motora*;
Spínač zapaľovania. |
| 29 | 20 | — |
| 30 | 7,5 | Klimatizácia |
| 31 | 15 | — |
| 32 | 15 | Klaksón |
| 33 | 15 | Systém proti krádeži |
| 34 | 20 | Svetlomety |
| 35 | — | — |
| 36 | 20 | De-ľadovač stierača predného |
| 37 | 7,5 | Systém kontroly motora |
| 38 | 15 | Svetlomety (ľavé) |
| 39 | 5 | — |
| 40 | 15 | Systém kontroly motora |
| 41 | 15 | Systém kontroly motora |
| 42 | 15 | Vyhrievaný volant |
| 43 | — | — |
| 44 | 25 | Audio systém |
| 45 | 30 | ABS;
Systém dynamickej kontroly stability. |
| 46 | 15 | Systém napájania* |
| 47 | 25 | Kúrenie paliva |
| 48 | 15 | Zadné svetlá;
Osvetlenie evidenčného čísla |
| 49 | 25 | Systém napájania* |
| 50 | 25 | Havarijné svetlá;
Smerovky; Predné bočné svetlá; Parkovacie svetlá. |
| 51 | 15 | Svetlomety (pravé) |
| 52 | 25 | Zásuvky pre príslušenstvo |
| 53 | 10 | Brzdové svetlá |
| 54 | 25 | Vnútorné svetlo |
| * Niektoré modely | ||
Priestor pre cestujúcich (ľavá strana)
| Číslo | Amperáže [A] | Popis |
| 1 | 30 | Sedadlo elektrické* |
| 2 | 30 | Sedadlo elektrické* |
| 3 | 20 | Kúrenie sedadiel* |
| 4 | 25 | Okna elektrické |
| 5 | 15 | Airbag;
Zámok riadenia elektrický. |
| 6 | 25 | Elektrické zámky dverí |
| 7 | 20 | Kúrenie sedadiel* |
| 8 | 10 | Otváracia strecha* |
| 9 | 15 | — |
| 10 | 7,5 | Zrkadlo kontroly výkonu |
| 11 | 7,5 | Smerovka zmeny AT |
| 12 | 15 | Na ochranu rôznych obvodov |
| 13 | 10 | Vnútorné svetlo |
| 14 | 15 | Zásuvky príslušenstva |
| 15 | 7,5 | USB napájacia zásuvka |
| 16 | 15 | Systém riadenia motora* |
| 17 | 15 | Systém riadenia motora* |
| 18 | 15 | Audio systém* |
| 19 | 7,5 | — |
| 20 | 7,5 | Odmrazovač zrkadla |
| 21 | — | — |
| * Niektoré modely | ||
Schéma poistiek a relé – Mazda MX-5
Týka sa vozidiel vyrobených v rokoch:
2019.
Compartiment motor
| Číslo | Amperáže [A] | Popis |
| 1 | 30 | Audio systém |
| 2 | 30 | Na ochranu rôznych obvodov |
| 3 | 30 | Systém riadenia motora* |
| 4 | 20 | Systém riadenia motora* |
| 5 | 30 | Elektrické okná |
| 6 | 30 | Na ochranu rôznych obvodov |
| 7 | — | — |
| 8 | 50 | Chladiaci ventilátor |
| 9 | 40 | Ohrievač zadného skla* |
| 10 | 40 | — |
| 11 | 20 | Elektrická parkovacia brzda (EPB) (pravá) |
| 12 | 20 | Elektrická parkovacia brzda (EPB) (ľavá) |
| 13 | 50 | Na ochranu rôznych obvodov |
| 14 | 30 | Chladiaci ventilátor* |
| 15 | 40 | Systém riadenia motora |
| 16 | 50 | ABS;
Systém riadenia dynamickej stability. |
| 17 | 40 | Klimatizácia* |
| 18 | 20 | Stierač a umývač predného skla |
| 19 | 50 | Chladiaci ventilátor* |
| 20 | 30 | Chladiaci ventilátor* |
| 21 | 15 | Systém riadenia motora |
| 22 | 15 | Systém riadenia motora |
| 23 | 7,5 | Audio systém |
| 24 | 10 | — |
| 25 | 7,5 | Airbag |
| 26 | 10 | Prístrojová doska |
| 27 | 7,5 | Systém riadenia motora |
| 28 | 15 | Systém riadenia motora*;
Spínač zapaľovania. |
| 29 | 20 | — |
| 30 | 7,5 | Klimatizácia |
| 31 | 15 | — |
| 32 | 15 | Klaksón |
| 33 | 15 | Systém proti krádeži |
| 34 | 20 | Svetlomety |
| 35 | — | — |
| 36 | 20 | Odmlžovač predného stierača |
| 37 | 7,5 | Systém riadenia motora |
| 38 | 15 | Svetlomety (ľavé) |
| 39 | 5 | — |
| 40 | 15 | Systém riadenia motora |
| 41 | 15 | Systém riadenia motora |
| 42 | 15 | Vyhrievaný volant |
| 43 | — | — |
| 44 | 25 | Audio systém |
| 45 | 30 | ABS;
Systém riadenia dynamickej stability. |
| 46 | 15 | Systém paliva* |
| 47 | 25 | Ohrievač paliva |
| 48 | 15 | Zadné svetlá;
Osvetlenie evidenčného čísla |
| 49 | 25 | Systém paliva* |
| 50 | 25 | Havarijné svetlá;
Smerovky; Predné bočné pozičné svetlá; Parkovacie svetlá. |
| 51 | 15 | Svetlomety (pravé) |
| 52 | 25 | Zásuvky príslušenstva |
| 53 | 10 | Brzdové svetlá |
| 54 | 25 | Vnútorné osvetlenie |
| * Niektoré modely | ||
Priestor pre cestujúcich (ľavá strana)
| Číslo | Amperáže [A] | Popis |
| 1 | 30 | Sedadlo elektrické* |
| 2 | 30 | Sedadlo elektrické* |
| 3 | 20 | Vyhrievanie sedadiel* |
| 4 | 25 | Okna elektrické |
| 5 | 15 | Airbag;
Zámok riadenia elektrický. |
| 6 | 25 | Elektrické zámky dverí |
| 7 | 20 | Vyhrievanie sedadiel* |
| 8 | 10 | Otváracia strecha* |
| 9 | 15 | — |
| 10 | 7,5 | Zrkadlo kontroly výkonu |
| 11 | 7,5 | Smerovka AT |
| 12 | 15 | Na ochranu rôznych obvodov |
| 13 | 10 | Vnútorné osvetlenie |
| 14 | 15 | Príslušenstvo |
| 15 | 7,5 | USB napájacia zásuvka |
| 16 | 15 | Systém riadenia motora* |
| 17 | 15 | Systém riadenia motora* |
| 18 | 15 | Audio systém* |
| 19 | 7,5 | — |
| 20 | 7,5 | Ohrievač zrkadla |
| 21 | — | — |
| * Niektoré modely | ||
Mazda MX-5 – schéma poistky
Rok výroby: 2020.
Blok poistiek (motorový priestor)
| Číslo | Amperáže [A] | Popis |
| 1 | 5 A | – |
| 2 | 5 A | – |
| 3 | 7,5 A | Klaksón |
| 4 | 15 A | Na ochranu rôznych obvodov |
| 5 | 7,5 A | Kontrola motora |
| 6 | – | – |
| 7 | 15 A | Vnútorné osvetlenie |
| 8 | 7,5 A | Kontrola motora |
| 9 | 15 A | Audio systém |
| 10 | 10 A | Prístrojová doska |
| 11 | 7,5 A | Airbag |
| 12 | – | – |
| 13 | 7,5 A | Audio systém |
| 14 | 20 A | – |
| 15 | 10 A | Kontrola motora |
| 16 | 15 A | Kontrola motora |
| 17 | 25 A | Audio systém |
| 18 | 7,5 A | Klimatizácia |
| 19 | 20 A | Kontrola prevodovky (niektoré modely) |
| 20 | 15 A | Kontrola prevodovky (niektoré modely) |
| 21 | 25 A | Elektrické uzamykanie dverí |
| 22 | 20 A | Svetlomet (pravý) |
| 23 | 7,5 A | Kontrola motora |
| 24 | 20 A | Zadné svetlá, osvetlenie evidenčného čísla, parkovacie svetlá |
| 25 | 15 A | – |
| 26 | 25 A | Vnútorné osvetlenie |
| 27 | 15 A | – |
| 28 | 20 A | – |
| 29 | 10 A | Brzdové svetlá |
| 30 | 15 A | Klaksón |
| 31 | 20 A | Svetlomet (ľavý) |
| 32 | 30 A | ABS, systém dynamickej kontroly stability |
| 33 | 15 A | Výstražné svetlá, smerovky, smerovky |
| 34 | 15 A | Systém napájania |
| 35 | 5 A | – |
| 36 | 20 A | Stierače |
| 37 | 50 A | Na ochranu rôznych obvodov |
| 38 | – | – |
| 39 | 30 A | Kontrola motora |
| 40 | 50 A | ABS, systém dynamickej kontroly stability |
| 41 | 20 A | Kontrola motora |
| 42 | 30 A | Kontrola bŕzd |
| 43 | 30 A | Chladiaca ventilátor |
| 44 | 40 A | – |
| 45 | 40 A | Kontrola motora |
| 46 | 60 A | Servoriadenie |
| 47 | 30 A | Odmlžovač zadného okna |
| 48 | 30 A | Na ochranu rôznych obvodov |
| 49 | 30 A | – |
| 50 | 40 A | Klimatizácia |
| 51 | – | – |
| 52 | 20 A | Kontrola motora |
Blok poistiek v priestore pre cestujúcich (ľavá strana)
| Číslo | Amperáž [A] | Popis |
| 1 | 30 A | Sklopná tvrdá strecha (pravá) (niektoré modely) |
| 2 | 30 A | Sklopná tvrdá strecha (ľavá) (niektoré modely) |
| 3 | – | – |
| 4 | 10 A | Ovládanie motora |
| 5 | 15 A | Príslušenstvo |
| 6 | – | – |
| 7 | 7,5 A | Smerovka AT (niektoré modely) |
| 8 | 7,5 A | Kontrolné zrkadlo výkonu |
| 9 | 30 A | Sklopná tvrdá strecha (pravá) (niektoré modely) |
| 10 | 30 A | Sklopná tvrdá strecha (ľavá) (niektoré modely) |
| 11 | 15 A | Predný stierač |
| 12 | 30 A | Elektrické okná |
| 13 | – | – |
| 14 | 15 A | Elektronická blokácia riadenia |
| 15 | 20 A | Vyhrievanie sedadiel (niektoré modely) |
| 16 | 7,5 A | Odmlžovač zrkadla (niektoré modely) |
Mazda MX-5 – schéma poistkovej skrinky
Rok výroby: 2021.
Blok poistiek (motorový priestor)
| Číslo | Amperáže [A] | Popis |
| 1 | 5 A | – |
| 2 | 5 A | – |
| 3 | 7,5 A | Klaksón |
| 4 | 15 A | Na ochranu rôznych obvodov |
| 5 | 7,5 A | Riadiaca jednotka motora |
| 6 | – | – |
| 7 | 15 A | Vnútorné osvetlenie |
| 8 | 7,5 A | Riadiaca jednotka motora |
| 9 | 15 A | Audio systém |
| 10 | 10 A | Prístrojová doska |
| 11 | 7,5 A | Airbag |
| 12 | – | – |
| 13 | 7,5 A | Audio systém |
| 14 | 20 A | – |
| 15 | 10 A | Riadiaca jednotka motora |
| 16 | 15 A | Riadiaca jednotka motora |
| 17 | 25 A | Audio systém |
| 18 | 7,5 A | Klimatizácia |
| 19 | 20 A | Kontrola prevodu (niektoré modely) |
| 20 | 15 A | Kontrola prevodu (niektoré modely) |
| 21 | 25 A | Elektrické uzávery dverí |
| 22 | 20 A | Svetlomet (pravý) |
| 23 | 7,5 A | Riadiaca jednotka motora |
| 24 | 20 A | Zadné svetlá, osvetlenie evidenčného čísla, svetlá na polohe |
| 25 | 15 A | – |
| 26 | 25 A | Vnútorné osvetlenie |
| 27 | 15 A | – |
| 28 | 20 A | – |
| 29 | 10 A | Brzdové svetlá |
| 30 | 15 A | klaksón |
| 31 | 20 A | Svetlomet (ľavý) |
| 32 | 30 A | ABS, systém dynamickej kontroly stability |
| 33 | 15 A | Havarijné svetlá, smerovky, smerovky |
| 34 | 15 A | Systém napájania |
| 35 | 5 A | – |
| 36 | 20 A | Stierače |
| 37 | 50 A | Na ochranu rôznych obvodov |
| 38 | – | – |
| 39 | 30 A | Riadiaca jednotka motora |
| 40 | 50 A | ABS, systém dynamickej kontroly stability |
| 41 | 20 A | Riadiaca jednotka motora |
| 42 | 30 A | Riadiaca jednotka bŕzd |
| 43 | 30 A | Chladiaca ventilátor |
| 44 | 40 A | – |
| 45 | 40 A | Riadiaca jednotka motora |
| 46 | 60 A | Posilňovač riadenia |
| 47 | 30 A | Odmlžovač zadného okna |
| 48 | 30 A | Na ochranu rôznych obvodov |
| 49 | 30 A | – |
| 50 | 40 A | Klimatizácia |
| 51 | – | – |
| 52 | 20 A | Riadiaca jednotka motora |
Blok poistiek v priestore pre cestujúcich (ľavá strana)
| Číslo | Amperáže [A] | Popis |
| 1 | 30 A | Tvrdá sklápacia strecha (pravá) (niektoré modely) |
| 2 | 30 A | Tvrdá sklápacia strecha (ľavá) (niektoré modely) |
| 3 | – | – |
| 4 | 10 A | Riadiaca jednotka motora |
| 5 | 15 A | Príslušenstvo zásuvky |
| 6 | – | – |
| 7 | 7,5 A | Smerovka zmeny AT (niektoré modely) |
| 8 | 7,5 A | Zrkadlo kontroly výkonu |
| 9 | 30 A | Tvrdá sklápacia strecha (pravá) (niektoré modely) |
| 10 | 30 A | Tvrdá sklápacia strecha (ľavá) (niektoré modely) |
| 11 | 15 A | Striekací systém čelného skla |
| 12 | 30 A | Elektrické okná |
| 13 | – | – |
| 14 | 15 A | Elektronická blokácia riadenia |
| 15 | 20 A | Vyhrievanie sedadiel (niektoré modely) |
| 16 | 7,5 A | Odmlžovač zrkadla (niektoré modely) |
O Mazda MX-5 (1989-2021)
Mazda MX-5, známa aj ako Miata, je ikonický športový automobil, ktorý sa vyrába od roku 1989. Tento model je obľúbený pre svoju ľahkú konštrukciu, agilné riadenie a zábavu z jazdy. Počas svojej histórie prešla MX-5 niekoľkými generáciami, pričom každá z nich priniesla vylepšenia v oblasti výkonu a technológií. Motorové možnosti sa líšili podľa generácie, ale typicky zahŕňali radové štvorvalce s objemom od 1,6 do 2,0 litra. MX-5 je známa svojou spoľahlivosťou a jednoduchou údržbou, čo z nej robí obľúbenú voľbu medzi nadšencami športových áut.
Schéma poistkovej skrinky Mazda MX-5
Táto stránka zobrazuje schému poistkovej skrinky pre modely Mazda MX-5, ktorá je nevyhnutná pre správnu údržbu elektrických systémov vozidla. Poistková skrinka sa typicky nachádza v motorovom priestore a v interiéri vozidla, zvyčajne pod palubnou doskou. Schémy na tejto stránke ukazujú čísla poistiek, ich amperáž a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou amperážou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii.
