Mazda Titan (1989-2000) – poistková skrinka
Schéma poistiek a relé – Mazda Titan
Týka sa vozidiel vyrobených v rokoch:
1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.

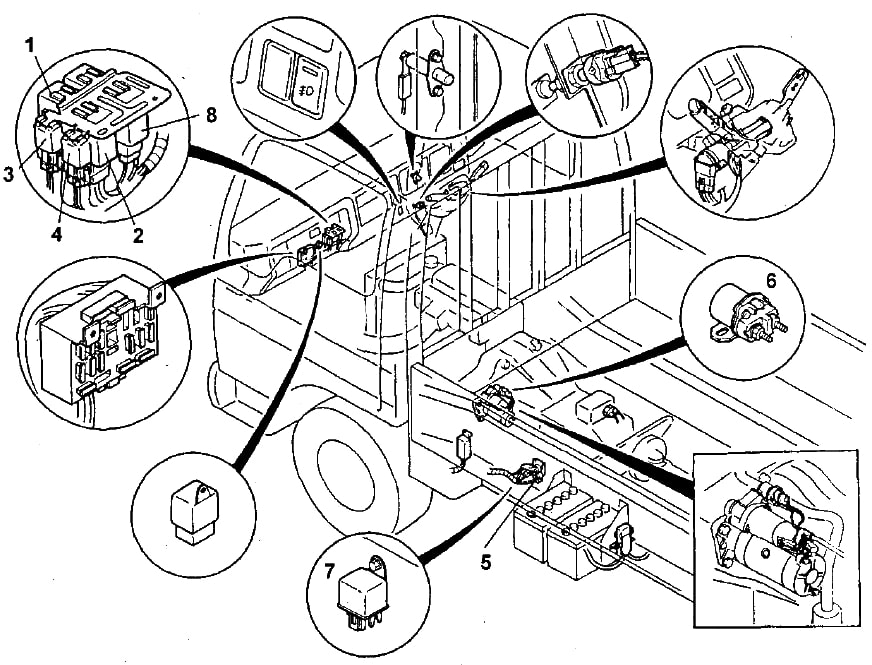

Poloha
V dolnej časti palubnej dosky, na strane cestujúceho, sa nachádza relé a poistková skrinka.
Relé
- Relé testovania brzdových svetiel
- Relé zapínania smerovky
- Relé klaksónu
- Relé na zvýšenie rýchlosti vykurovania
- Relé vykurovača nasávaného vzduchu
- Pomocné relé
- Relé zapaľovacej sviečky
- Relé-spínač stieračov.
Poistková skrinka
Typ 1
Popis
| WIPER15A | systém stierača a umývača skiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HEATER 30A | vykurovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ROOM 10F | vnútorné osvetlenie, rádio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ENGINE 15А | systém štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| METER 15А | zadné svetlá, prístrojová doska, brzda, ventil na uzatvorenie paliva, systém zvyšovania rýchlosti vykurovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TURN 15A | smerovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TAIL 15A | rozmerové, osvetlenie evidenčného čísla, kombinované osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| STOP 15A | brzdové svetlá, klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HAZARD 15A | výstraha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CIGAR 15A | zapaľovač, audio systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

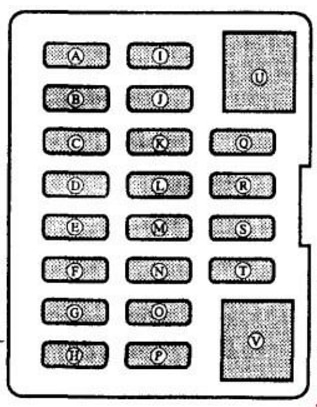

Typ 2
Popis
| A | 10/15A – Rádiom, hodiny, zapaľovač cigariet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | 10A – Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | 10A – Rozmery, osvetlenie prístrojov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | Rezerva doplnkových možností | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | 10 / 20А – Centrálne zamykanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | 10A – svetlá brzdy, klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | 10A – Upozornenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | 10A – Osvetlenie kabíny, rádiom | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I | 20A – Kúrenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K | 10А – Stierače, umývač skiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | rezerva |
| M | rezerva |
| N | 10A – Smerovky |
| O | 10A – Sada smeroviek |
| P | 15A – Ventilátor chladenia |
| Q | Rezerva doplnkových možností |
| R | Rezerva doplnkových možností |
| S | Rezerva doplnkových možností |
| T | 10A – Kúrenie |
| U | 30A – Ovládanie okien |
| V | 30A – Kúrenie |
Typ 3
Predstavené v anglickom jazyku. Doplnkové prvky:
- A/C – Klimatizácia a jeho systém
- PTC – dodatočný ohrievač
- FIP – Systém napájania
- ST / SIG – Systém zapaľovania
Skrinka blízko batérie
Nachádza sa vonku vozidla, vedľa batérie.
Popis
- 1 80A – Zapaľovanie / Alternátor
- 2 100A – Zapaľovacie sviečky / Zapaľovanie / Alternátor
- 3 60A – Spínač zapaľovania / Alternátor / Ohrievanie nasávaného vzduchu
- 4 30A – Svetlomety
- 5 30A – Osvetlenie miesta vyprázdnenia.
