Mazda RX-8 (2003-2012) – poistková skrinka a relé

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Mazda RX-8 (2003-2012), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Schéma poistiek a relé – Mazda RX-8

Vzťahuje sa na vozidlá vyrobené v rokoch:

2003.

Motorový priestor

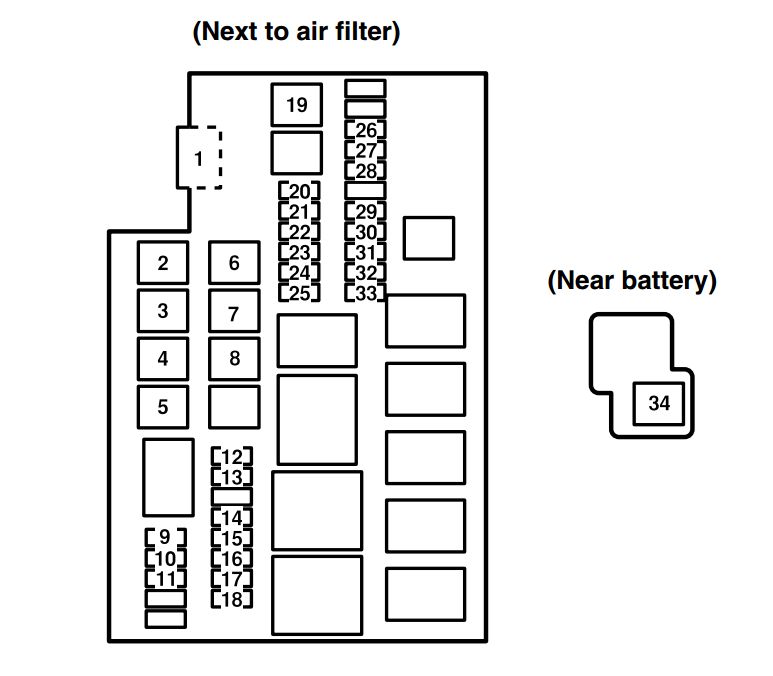

Motorový priestor

Číslo Amperáže [A] Popis
1 120 Pre ochranu všetkých obvodov
2 40 Kúrenie
3 60 Čerpadlo vzduchu
4 30 Elektrické okná;

Elektrické zámky;

Osvetlený vstupný systém;

Otvárateľná strecha*
5 50 Ohrievač zadného skla
6 40 Elektrický ventilátor
7 60 ABS, DSC*
8 30 Zapaľovač cigariet;

Napájanie zrkadiel;

Tlakové liate príslušenstvo;

Audio systém.
9 15 Svetlomety s tlmeným svetlom*;

Čistič svetlometov*.
10 15 Svetlomety s tlmeným svetlom (pravý)
11 15 Svetlomety s tlmeným svetlom (ľavý)
12 15 DRL* (denné svetlá)
13 30 DSC*
14 20 Vyhrievanie sedadiel*
15 20 Čistič svetlometov*
16 10 —
17 15 Svetlomety s hmlovým svetlom*
18 10 Klimatizácia
19 30 Na ochranu rôznych obvodov
20 15 Na ochranu rôznych obvodov
21 15 Brzdové svetlá
22 20 Čerpadlo paliva
23 15 Hlasný klaksón
24 15 Havarijné svetlá;

Smerovky.
25 15 Elektrická regulačná ventil
26 20 Stierač a umývač čelného skla
27 20 Elektrické okná
28 15 Systém riadenia motora;

Systém dodatočného zadržiavania;

ABS;

Posilňovač riadenia.
29 10 Zadné svetlá;

Osvetlenie evidenčného čísla;

Svetlá na polohe;

Predné bočné svetlá;

Zadné bočné svetlá.
30 10 Osvetlený vstupný systém
31 10 Systém riadenia motora
32 10 Systém riadenia motora
33 15 Vstrekovanie paliva
34 60 Posilňovač riadenia
* Niektoré modely



Kabína (strana vodiča)

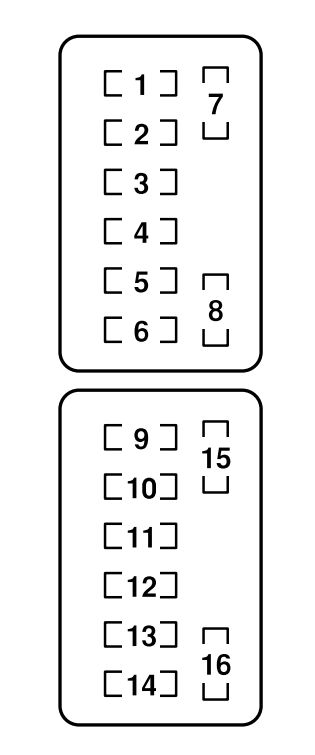

Kabína (strana vodiča)

Číslo Amperáž [A] Popis
1 15 Zapaľovač
2 7,5 Audio systém;

Napájanie zrkadiel.
3 20 Príslušenstvo lisované
4 7,5 Klimatizácia
5 — —
6 — —
7 7,5 —
8 20 —
9 10 Ohrievač zrkadiel*
10 7,5 DSC*
11 20 Audio systém*
12 30 Elektrické zámky;

Otvoriteľná strecha*.
13 30 Elektrické okná
14 15 Interné svetlá
15 15 —
16 10 —
* Niektoré modely

Mazda RX-8 (2004) – schéma poistkovej skrinky

Rok výroby: 2004.

Poistka zapaľovača cigariet (zásuvka napájania) v Mazda RX-8 (2004) je poistka 1 v poistkovej skrinke na strane vodiča.

Blok poistiek (motorový priestor)

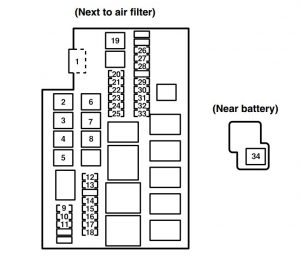

Blok poistiek (motorový priestor)
Mazda RX-8 – poistky – motorový priestor
Poloha Popis Amp [A] Popis
1 HLAVNÝ 120 Na ochranu všetkých obvodov
2 OHRIEVAČ 40 Riscaldatore
3 ČERPADLO VZDUCHU 60 Pompa dell’aria
4 BTN 30 Finestrini elektrické;

Elektrické zámky dverí;

Osvetlený vstupný systém;

Otvoriteľná strecha *.
5 DEFOG 50 Rozmrazovanie zadného okna
6 VENTILÁTOR 40 Ventola elektrická
7 ABS / DSC 60 ABS, DSC *
8 ACC 30 Zapaľovač cigariet;

Zrkadlo s elektrickým nastavením;

Príslušenstvo zásuvka;

Audio systém.
9 HLAVNÉ 15 Fari anabbaglianti *;

Čistenie svetlometov *.
10 HLAVNÉ NÍZKE R 15 Fari anabbaglianti (pravé)
11 HLAVNÉ NÍZKE L 15 Fari anabbaglianti (ľavé)
12 DRL 15 DRL * (deň svetlá)
13 DSC 30 DSC *
14 TEPLOSTOL 20 Riscaldatore sedadla *
15 H / ČISTENIE 20 Čistenie svetlometov *
16 R.FOG 10 –
17 HMLA 15 Fari fendinebbia*
18 A / C MAG 10 Klimatizácia
19 IG 30 Na ochranu rôznych obvodov
20 IG KEY 15 Na ochranu rôznych obvodov
21 STOP 15 Svetlomety stop
22 FUEL PUMP 20 Čerpadlo paliva
23 HORN 15 Klakson
24 HAZARD 15 Svetlomety núdzového osvetlenia;

Smerovky.
25 ETV 15 Elektrická regulačná ventil
26 WIPER 20 Stierače a umývač skla predného skla
27 P.WIND 20 Elektrické okná
28 ENGINE 15 Kontrola motora;

Prídavné zadržiavacie zariadenie;

ABS;

Posilňovač riadenia.
29 TAIL 10 Svetlomety zadné;

Osvetlenie evidenčného čísla;

Osvetlenie polohy;

Bočné obrysové svetlá predné;

Bočné obrysové svetlá zadné.
30 ILLUMI 10 Osvetlený vstupný systém
31 EGI COMP1 10 Systém kontroly motora
32 EGI COMP2 10 Systém kontroly motora
33 EGI INJ 15 Vstrekovanie paliva
34 EPS 60 Posilňovač riadenia
* Niektoré modely

Pannello poistiek (lato conducente)

Pannello poistiek (lato conducente)

Mazda RX-8 – poistky – lato conducente
Poloha Popis Amp [A] Popis
1 CIGAR 15 Zapaľovač cigariet
2 ACC 7,5 Audio systém;

Ovládanie zrkadla.
3 AUX PWR 20 Zásuvka na príslušenstvo
4 A / C 7,5 Klimatizácia
5 – – –
6 – – –
7 SPARE 7,5 –
8 SPARE 20 –
9 M.DEF 10 Odmlžovanie zrkadla *
10 DSC 7,5 DSC *
11 AUDIO 20 Audio systém*
12 D.LOCK 30 Elektrické zámky dverí;

Otvoriteľná strecha *
13 P.WIND 30 Elektrické okná
14 ROOM 15 Vnútorné osvetlenie
15 SPARE 15 –
16 SPARE 10 –
* Niektoré modely
Leggere  Mazda MX-5 (1989-2021) – poistková skrinka

Schéma poistiek a relé – Mazda RX-8

Týka sa vozidiel vyrobených v rokoch:

2005.

Komora motora

Komora motora

Číslo Amperáže [A] Popis
1 120 Pre ochranu všetkých obvodov
2 40 Kúrenie
3 60 Čerpadlo vzduchu
4 30 Elektrické okná;

Elektrické zámky dverí;

Osvetlený vstup;

Otvoriteľná strecha*
5 50 Ohrievač zadného skla
6 40 Elektrický ventilátor
7 60 ABS, DSC*
8 30 Zapaľovač;

Napájanie zrkadiel;

Príslušné poistky;

Audio systém.
9 15 Hlavné svetlá*;

Čistič svetiel*.
10 15 Hlavné svetlá (pravé)
11 15 Hlavné svetlá (ľavé)
12 15 DRL* (denné svetlá)
13 30 DSC*
14 20 Vyhrievanie sedadiel*
15 20 Čistič svetiel*
16 10 —
17 15 Hmlové svetlá*
18 10 Klimatizácia
19 30 Na ochranu rôznych obvodov
20 15 Na ochranu rôznych obvodov
21 15 Zadné svetlá
22 20 Čerpadlo paliva
23 15 Klaksón
24 15 Havarijné svetlá;

Smerovky.
25 15 Elektrická ventilová regulácia
26 20 Stierač a umývač čelného skla
27 20 Elektrické okná
28 15 Systém riadenia motora;

Systém dodatočného zadržiavania;

ABS;

Posilňovač riadenia.
29 10 Zadné svetlá;

Osvetlenie evidenčného čísla;

Parkovacie svetlá;

Predné bočné obrysové svetlá;

Zadné bočné obrysové svetlá.
30 10 Osvetlený vstupný systém
31 10 Systém riadenia motora
32 10 Systém riadenia motora
33 15 Vstrekovanie paliva
34 60 Posilňovač riadenia
* Niektoré modely

Priestor pre cestujúcich (strana vodiča)

Priestor pre cestujúcich (strana vodiča)

Číslo Amperáž [A] Popis
1 15 Zapaľovač
2 7,5 Audio systém;

Napájanie bočných zrkadiel.
3 20 Predpojistky
4 7,5 Klimatizácia
5 — —
6 — —
7 7,5 —
8 20 —
9 10 Ohrievač zrkadiel*
10 7,5 DSC*
11 20 Audio systém*
12 30 Elektrické zámky dverí;

Otvorená strecha*.
13 30 Elektrické okná
14 15 Interné svetlá
15 15 —
16 10 —
* Niektoré modely

Schéma poistiek a relé – Mazda RX-8

Týka sa vozidiel vyrobených v rokoch:

2006.

Komora motora

Komora motora

Číslo Amperáže [A] Popis
1 120 Na ochranu všetkých obvodov
2 40 Kúrenie
3 60 Čerpadlo vzduchu
4 30 Elektrické okná;

Elektrické zámky dverí;

Osvetlený vstup;

Otvoriteľná strecha*.
5 50 Ohrievač zadného skla
6 40 Elektrický ventilátor
7 60 ABS, DSC*
8 30 Zapaľovač;

Napájanie zrkadiel;

Tlakové liate príslušenstvo;

Audio systém.
9 15 Hmlové svetlá*;

Prostriedok na čistenie svetlometov*.
10 15 Svetlomet (pravý)
11 15 Svetlomet (ľavý)
12 15 DRL* (denné svetlá)
13 30 DSC*
14 20 Vyhrievanie sedadiel*
15 20 Prostriedok na čistenie svetlometov*
16 10 —
17 15 Hmlové svetlá*
18 10 Klimatizácia
19 30 Na ochranu rôznych obvodov
20 15 Na ochranu rôznych obvodov
21 15 Brzdové svetlá
22 20 Čerpadlo paliva
23 15 Klaksón
24 15 Havarijné svetlá;

Smerovky.
25 15 Elektrická regulačná ventil
26 20 Stierač a umývač čelného skla
27 20 Elektrické okná
28 15 Systém riadenia motora;

Doplnkový zadržiavací systém;

ABS;

Posilňovač riadenia
29 10 Zadné svetlá;

Osvetlenie evidenčného čísla;

Svetlá na polohu;

Predné bočné obrysové svetlá;

Zadné bočné obrysové svetlá.
30 10 Osvetlený vstupný systém
31 10 Systém riadenia motora
32 10 Systém riadenia motora
33 15 Vstrekovanie paliva
34 60 Posilňovač riadenia
* Niektoré modely

Priestor pre cestujúcich (strana vodiča)

Priestor pre cestujúcich (strana vodiča)

Číslo Amperáž [A] Popis
1 15 Zapaľovač
2 7,5 Audio systém;

Napájanie zrkadiel.
3 20 Príslušenstvo lisované
4 7,5 Klimatizácia
5 10 Prístrojová doska
6 10 Systém riadenia prevodovky
7 7,5 —
8 20 —
9 10 Ohrievač zrkadiel*
10 7,5 DSC*
11 20 Audio systém*
12 30 Elektrické zámky dverí;

Otvorená strecha*.
13 30 Elektrické okná
14 15 Interné svetlá
15 15 —
16 10 —
* Niektoré modely



Schéma poistiek a relé – Mazda RX-8

Týka sa vozidiel vyrobených v rokoch:

2007, 2008.

Komora motora

Komora motora

Číslo Amperáž [A] Popis
1 120 Na ochranu všetkých obvodov
2 40 Kúrenie
3 60 Vzduchová pumpa
4 30 Elektrické okná;

Elektrické zámky dverí;

Osvetlený vstupný systém;

Otvoriteľná strecha*.
5 50 Ohrievač zadného skla
6 40 Elektrický ventilátor
7 60 ABS, DSC*
8 30 Zapaľovač;

Napájanie zrkadiel;

Predpojistky;

Audio systém.
9 15 Hlavné svetlá*;

Prostriedok na čistenie svetiel*.
10 15 Hlavné svetlá (pravé)
11 15 Hlavné svetlá (ľavé)
12 15 DRL* (denné svetlá)
13 30 DSC*
14 20 Vyhrievanie sedadiel*
15 20 Prostriedok na čistenie svetiel*
16 10 —
17 15 Hmlové svetlá*
18 10 Klimatizácia
19 30 Pre ochranu rôznych obvodov
20 15 Pre ochranu rôznych obvodov
21 15 Brzdové svetlá
22 20 Čerpadlo paliva
23 15 Klaksón
24 15 Havarijné svetlá;

Smerovky.
25 15 Elektrická regulačná ventil
26 20 Stierač a predné umývače skiel
27 20 —
28 15 Systém riadenia motora;

Systém dodatočného udržiavania;

ABS;

Posilňovač riadenia.
29 10 Zadné svetlá;

Osvetlenie evidenčnej značky;

Svetlá polohy;

Predné bočné obrysové svetlá;

Zadné bočné obrysové svetlá.
30 10 Osvetlený vstupný systém
31 10 Systém riadenia motora
32 10 Systém riadenia motora
33 15 Vstrekovanie paliva
34 60 Posilňovač riadenia
* Niektoré modely
Leggere  Mazda Millenia (1995-2002) – poistková skrinka

Priestor pre cestujúcich (strana vodiča)

Priestor pre cestujúcich (strana vodiča)

Číslo Amperáž [A] Popis
1 15 Zapaľovač
2 7,5 Audio systém;

Napájanie zrkadiel.
3 20 Predpojistky
4 7,5 Klimatizácia
5 10 Prístrojová doska
6 10 Systém riadenia prevodovky
7 7,5 —
8 20 —
9 10 Ohrievač zrkadiel*
10 7,5 DSC*
11 20 Audio systém*
12 30 Elektrické zámky dverí;

Otvárateľná strecha*.
13 30 Elektrické okná
14 15 Interné svetlá
15 15 —
16 10 —
* Niektoré modely

Schéma poistiek a relé – Mazda RX-8

Týka sa vozidiel vyrobených v rokoch:

2009, 2010.

Comparto motor

Comparto motor

Číslo Amperáž [A] Popis
1 120 Na ochranu všetkých obvodov
2 40 Ohrievač
3 60 Vzduchová pumpa
4 30 Elektrické okná;

Elektrické zámky dverí;

Osvetlený vstupný systém;

Otvárateľná strecha*.
5 50 Ohrievač zadného skla
6 30 Elektrický ventilátor 1
7 40 ABS, DSC*
8 30 Zapaľovač;

Zrkadlo kontroly napájania;

Príslušenstvo presofondu;

Audio systém.
9 30 Elektrický ventilátor 2
10 15 Hmlové svetlá*;

Čistič svetlometov*.
11 15 Svetlomety diaľkových svetiel (pravé)
12 15 Svetlomety diaľkových svetiel (ľavé)
13 15 DRL* (denné svetlá)
14 30 DSC*
15 20 Vyhrievanie sedadiel*
16 20 Čistič svetlometov*
17 — —
18 15 Hmlové svetlá*
19 10 Klimatizácia
20 40 Na ochranu rôznych obvodov
21 30 Napájanie okien
22 15 Na ochranu rôznych obvodov
23 10 Brzdové svetlá
24 20 Čerpadlo paliva
25 15 Klaksón
26 15 Havarijné svetlá;

Smerovky.
27 15 Elektrická regulačná ventil
28 10 Motorček štartovania
29 20 Stierač a predný umývač skla
30 15 TCM*
31 15 Systém riadenia motora;

Systém dodatočného udržania;

ABS;

Posilňovač riadenia.
32 10 Zadné svetlá;

Osvetlenie evidenčného čísla;

Svetlá polohy;

Bočné predné obrysové svetlá;

Bočné zadné obrysové svetlá.
33 7,5 Osvetlený vstupný systém
34 15 Systém riadenia motora
35 10 Systém riadenia motora
36 15 Vstrekovanie paliva
37 20 Napájanie okien
38 60 Posilňovač riadenia
* Niektoré modely

Priestor pre cestujúcich (strana vodiča)

Priestor pre cestujúcich (strana vodiča)

Číslo Amperáž [A] Popis
1 15 Zapaľovač
2 7,5 Audio systém;

Napájanie zrkadla na kontrolu.
3 — —
4 7,5 Klimatizácia
5 10 Prístrojová doska
6 — —
7 — —
8 — —
9 10 Ohrievač zrkadiel*
10 7,5 DSC*
11 25 Audio systém (model vybavený systémom Bose® Sound System)*
12 30 Elektrické zámky dverí;

Otvoriteľná strecha*.
13 15 Príslušenstvo
14 15 Interné svetlá
15 — —
16 — —
* Niektoré modely

Schéma poistiek a relé – Mazda RX-8

Týka sa vozidiel vyrobených v rokoch:

2009, 2010.

Komora motora

Komora motora

Číslo Amperáže [A] Popis
1 120 Pre ochranu všetkých obvodov
2 40 Ohrievač
3 60 Čerpadlo vzduchu
4 30 Elektrické okná;

Elektrické zámky dverí;

Osvetlený vstupný systém;

Otvoriteľná strecha*.
5 50 Ohrievač zadného skla
6 30 Elektrický ventilátor 1
7 40 ABS, DSC*
8 30 Zapaľovač cigariet;

Zrkadlo kontroly napájania;

Zásuvka na príslušenstvo;

Audio systém.
9 30 Elektrický ventilátor 2
10 15 Hlavné svetlá*;

Čistič svetiel*.
11 15 Dlhé svetlá (pravé)
12 15 Dlhé svetlá (ľavé)
13 15 DRL* (denné svetlá)
14 30 DSC*
15 20 Vyhrievanie sedadiel*
16 20 Čistič svetiel*
17 — —
18 15 Hmlové svetlá*
19 10 Klimatizácia
20 40 Na ochranu rôznych obvodov
21 30 Napájanie okien
22 15 Na ochranu rôznych obvodov
23 10 Brzdové svetlá
24 20 Čerpadlo paliva
25 15 Hlasný klaksón
26 15 Havarijné svetlá;

Smerovky.
27 15 Elektrická redukčná ventil
28 10 Motorček štartovania
29 20 Stierač a umývač čelného skla
30 15 TCM*
31 15 Systém riadenia motora;

Systém dodatočného udržania;

ABS;

Posilňovač riadenia.
32 10 Zadné svetlá;

Osvetlenie evidenčného čísla;

Parkovacie svetlá;

Predné bočné obrysové svetlá;

Zadné bočné obrysové svetlá.
33 7,5 Osvetlený vstupný systém
34 15 Systém riadenia motora
35 10 Systém riadenia motora
36 15 Vstrekovanie paliva
37 20 Napájanie okien
38 60 Posilňovač riadenia
* Niektoré modely



Priestor pre cestujúcich (lato conducente)

Priestor pre cestujúcich (lato conducente)

Číslo Amperáž [A] Popis
1 15 Zapaľovač
2 7,5 Audio systém;

Napájanie ovládania zrkadla.
3 — —
4 7,5 Klimatizácia
5 10 Prístrojová doska
6 — —
7 — —
8 — —
9 10 Ohrievač zrkadiel*
10 7,5 DSC*
11 25 Audio systém (model vybavený systémom Bose® Sound System)*
12 30 Elektrické zámky dverí;

Otvoriteľná strecha*.
13 15 Napájanie príslušenstva
14 15 Interiérové osvetlenie
15 — —
16 — —
* Niektoré modely
Leggere  Mazda CX-9 (2007-2022) – poistková skrinka

Mazda RX-8 (2011) – schéma poistkovej skrinky

Rok výroby: 2011.

Poistka zapaľovača cigariet (zásuvka napájania) v Mazda CX-3 (2017) je poistka 1 v poistkovej skrinke na strane vodiča.

Blok poistiek (motorový priestor)

Blok poistiek (motorový priestor)
Mazda RX-8 – poistky – motorový priestor
Poloha Popis Amp [A] Popis
1 HLAVNÝ 120 Na ochranu všetkých obvodov
2 RÚRA 40 Ohrievač
3 VZDUCHOVÉ ČERPADLO 60 Čerpadlo vzduchu
4 BTN 30 Elektrické okná;

Elektrické uzamykanie dverí;

Osvetlenie;

Otvoriteľná strecha *.
5 DEFOG 50 Odmlžovač zadného okna
6 VENTILÁTOR 1 30 Elektrický ventilátor 1
7 ABS / DSC 40 ABS;

DSC *.
8 ACC 30 Zapaľovač cigariet;

Zrkadlo s elektrickým nastavením;

Príslušenstvo zásuvka;

Audio systém.
9 VENTILÁTOR 2 30 Elektrický ventilátor 2
10 HLAVNÝ 15 Hmlové svetlá *;

Čistenie svetlometov *.
11 HLAVNÝ NÍZKY R 15 Hmlové svetlá (pravé)
12 HLAVNÝ NÍZKY L 15 Hmlové svetlá (ľavé)
13 DRL 15 DRL * (denné svetlá)
14 DSC 30 DSC *
15 TEPLOTA SEDADLA 20 Ohrievač sedadiel *
16 H / ČISTENIE 20 Čistenie svetlometov *
17 R.FOG – –
18 HMLA 15 Hmlové svetlá*
19 A / C 10 Klimatizácia
20 IG 40 Na ochranu rôznych obvodov
21 P.WIND 1 30 Napájanie okna
22 IG KEY 15 Na ochranu rôznych obvodov
23 STOP 10 Brzdové svetlá
24 FUEL PUMP 20 Palivové čerpadlo
25 HORN 15 Klakson
26 HAZARD 15 Havarijné svetlá;

Smerovky.
27 ETV 15 Elektrická redukčná ventil
28 ST 10 Motorček na štartovanie
29 WIPER 20 Predný stierač a umývač skla
30 TCM 15 TCM *
31 ENGINE 15 Riadiaca jednotka motora;

Dodatočné zadržiavacie zariadenie;

ABS;

Posilňovač riadenia.
32 TAIL 10 Zadné svetlá;

Osvetlenie evidenčného čísla;

Položkové svetlá;

Predné položkové svetlá;

Zadné obrysové svetlá.
33 ILLUMI 7,5 Osvetlenie
34 EGI COMP1 15 Systém riadenia motora
35 EGI COMP2 10 Systém riadenia motora
36 EGI INJ 15 Vstrekovanie paliva
37 P.WIND 2 20 Napájanie okna
38 EPS 60 Posilňovač riadenia
* Niektoré modely

Pannello poistiek (lato conducente)

Pannello poistiek (lato conducente)

Mazda RX-8 – poistky – lato conducente
Poloha Popis Amp [A] Popis
1 CIGAR 15 Zapaľovač cigariet
2 ACC 7,5 Audio systém;

Ovládanie zrkadla.
3 OUTLET – –
4 A / C 7,5 Klimatizácia
5 METER 10 Súprava ukazovateľov
6 – – –
7 SPARE – –
8 SPARE – –
9 M.DEF 10 Odmlžovač zrkadla *
10 DSC 7,5 DSC *
11 AUDIO 25 Audio systém

(model vybavený Bose® Sound System) *
12 D.LOCK 30 Elektrické uzamykanie dverí;

Otvoriteľná strecha *.
13 OUTLET 15 Príslušenstvo
14 ROOM 15 Vnútorné osvetlenie
15 SPARE – –
16 SPARE – –
* Niektoré modely

Schéma poistiek a relé – Mazda RX-8

Týka sa vozidiel vyrobených v rokoch:

2012.

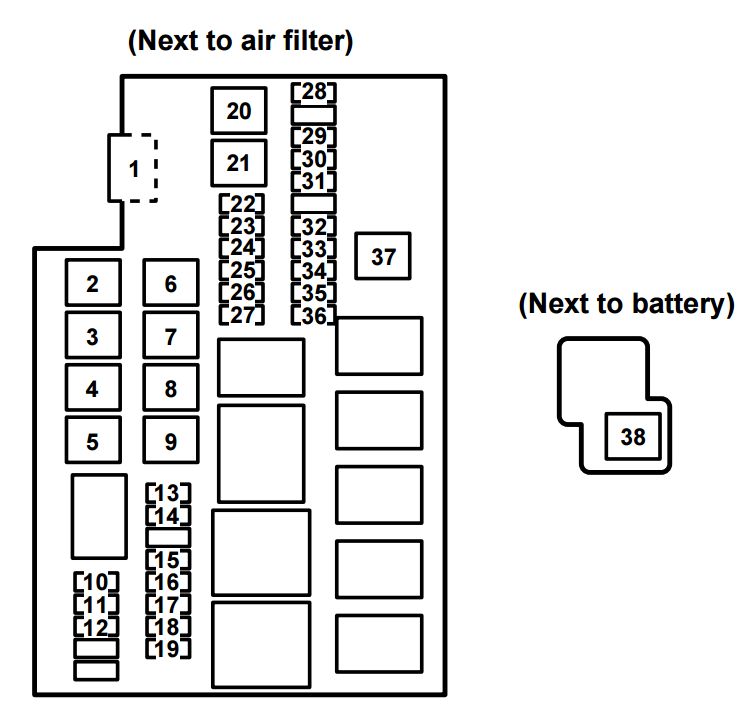

Motorový priestor

Motorový priestor

Číslo Amperáž [A] Popis
1 120 Pre ochranu všetkých obvodov
2 40 Kúrenie
3 60 Čerpadlo vzduchu
4 30 Elektrické okná;

Elektrické zámky dverí;

Osvetlenie;

Otváracia strecha*.
5 50 Ohrievač zadného skla
6 30 Elektrický ventilátor 1
7 40 ABS, DSC*
8 30 Zapaľovač;

Napájanie zrkadiel;

Tlakové liate príslušenstvo;

Audio systém.
9 30 Elektrický ventilátor 2
10 15 Hmlové svetlá*;

Prostriedok na čistenie svetlometov*.
11 15 Svetlomety diaľkové (pravé)
12 15 Svetlomety diaľkové (ľavé)
13 15 DRL* (denné svetlá)
14 30 DSC*
15 20 Vyhrievanie sedadiel*
16 20 Prostriedok na čistenie svetlometov*
17 — —
18 15 Hmlové svetlá*
19 10 Klimatizácia
20 40 Na ochranu rôznych obvodov
21 30 Napájanie okien
22 15 Na ochranu rôznych obvodov
23 10 Brzdové svetlá
24 20 Čerpadlo paliva
25 15 Klaksón
26 15 Havarijné svetlá;

Smerovky.
27 15 Elektrická regulačná ventil
28 10 Motor na štartovanie
29 20 Stierač a umývač predného skla
30 15 TCM*
31 15 Systém riadenia motora;

Systém dodatočného udržania;

ABS;

Posilňovač riadenia.
32 10 Zadné svetlá;

Osvetlenie evidenčného čísla;

Parkovacie svetlá;

Predné bočné obrysové svetlá;

Zadné bočné obrysové svetlá.
33 7,5 Osvetlenie
34 15 Systém riadenia motora
35 10 Systém riadenia motora
36 15 Vstrekovanie paliva
37 20 Napájanie okien
38 60 Posilňovač riadenia
* Niektoré modely



Priestor pre cestujúcich (strana vodiča)

Priestor pre cestujúcich (strana vodiča)

Mazda RX-8
1 15 Zapaľovač cigariet
2 7,5 Systém audio;

Napájanie pre ovládanie zrkadiel.
3 — —
4 7,5 Klimatizácia
5 10 Prístrojová doska
6 — —
7 — —
8 — —
9 10 Ohrievač zrkadiel*
10 7,5 DSC*
11 25 Systém audio (model vybavený systémom Bose® Sound System)*
12 30 Elektrické zámky dverí;

Otvoriteľná strecha*.
13 15 Lisované príslušenstvo
14 15 Vnútorné osvetlenie
15 — —
16 — —
* Niektoré modely

O Mazda RX-8 (2003-2012)

Mazda RX-8 je športový automobil, ktorý sa vyrábal v rokoch 2003 až 2012. Tento model je známy svojím unikátnym dizajnom a rotačným motorom Wankel, ktorý ponúka výnimočný výkon a hladký chod. RX-8 bola dostupná s rôznymi výkonovými variantmi, pričom najvýkonnejšia verzia dosahovala výkon až 231 koní. Auto sa vyznačuje vyváženou jazdnou dynamikou a precíznym riadením, čo z neho robí obľúbenú voľbu medzi nadšencami športových vozidiel. Interiér je navrhnutý tak, aby poskytoval komfort a funkčnosť, pričom ponúka dostatok priestoru pre štyroch pasažierov.

Schéma poistkovej skrinky Mazda RX-8

Táto stránka zobrazuje schému poistkovej skrinky pre vozidlo Mazda RX-8, ktorá je nevyhnutná pre správnu údržbu elektrického systému vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza v motorovom priestore a pod prístrojovou doskou. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom, ktorý zabezpečuje bezpečnosť a spoľahlivosť vášho vozidla.

Post correlati:

  1. Mazda 323 – poistková skrinka
  2. Mazda CX-5 (2013-2022) – poistková skrinka
  3. Mazda CX-9 (2007-2022) – poistková skrinka
  4. Mazda CX-30 (2020-2021) – poistková skrinka
  5. Mazda Bongo (1995-2005) – poistková skrinka
  6. Mazda CX-3 (2015-2022) – poistková skrinka
  7. Mazda BT-50 (2006-2011) – poistková skrinka
  8. Mazda CX-8 (2018-…) – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
