Mazda CX-8 (2018-…) – poistková skrinka

Mazda CX-8 (2018-…) – schéma poistkovej skrinky

Poistková skrinka v kabíne

Ako prvé skontrolujte poistky v ľavom bočnom paneli vozidla, ak systém elektriny nefunguje.

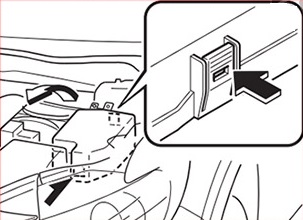

Poistková skrinka v motorovom priestore

Ako prvé skontrolujte blok poistiek pod kapotou, ak svetlomety alebo iné elektrické prvky nefungujú a poistky v kabíne sú v poriadku.

2018

Motorový priestor

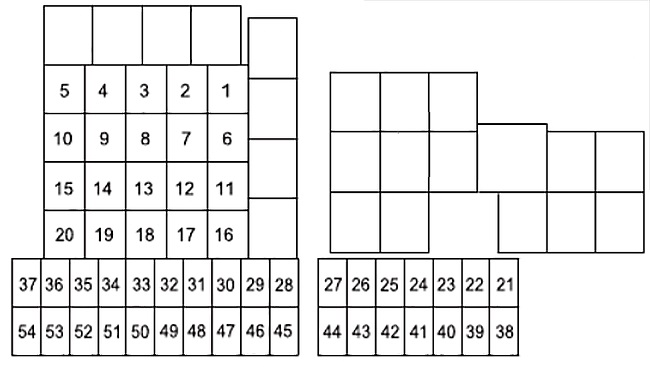

Priradenie poistiek v motorovom priestore (2018)

Nr	Názov	Ampere [A]	Popis
Nr	Názov	Ampere [A]	Popis
1	CABIN.+B	50 A	Pre ochranu rôznych obvodov
2	IG2	30 A	Pre ochranu rôznych obvodov
3	INJECTOR ENG.SUB	30 A	–
4	SCR1 EWT	20 A	–
5	P. WINDOW1	30 A	–
6	R.HEATER	20 A	Klimatizácia
7	ADD FAN DE	40 A	Ventilátor chladenia
8	WIPER.DEI	20 A	–
9	DEFOG	40 A	Odmlžovač zadného okna
10	DCDC DE	40 A	Pre ochranu rôznych obvodov
11	EPB R	20 A	Elektrická parkovacia brzda (EPB) (RH)
12	EPB L.	20 A	Elektrická parkovacia brzda (EPB) (LH)
13	AUDIO DCDC REG	30 A	–
14	FAN GE	30 A	–
15	ENG.MAIN	40 A	Systém riadenia motora
16	ABS / DSC M	50 A	ABS; Systém dynamickej kontroly stability.
17	FAN DE	40 A	Ventilátor chladenia
18	WIPER	20 A	Stierač a umývač predného skla
19	HEATER	40 A	Klimatizácia
20	ADD FAN GE	30 A	–
21	ENGINE.IG1	7,5 A	Systém riadenia motora
22	C / U IG1	15 A	Pre ochranu rôznych obvodov
23	AUDIO2	7,5 A	Audio systém
24	METER2	7,5 A	Prístrojová doska
25	ENGINE3	15 A	Systém riadenia motora
26	ENGINE2	15 A	Systém riadenia motora

Nr	Názov	Ampere [A]	Popis
27	ENGINE1	15 A	Systém riadenia motora
28	AT	15 A	Systém riadenia mosta motora; Spínač zapaľovania.
29	H / CLEAN	20 A	–
30	A / C	7,5 A	Klimatizácia
31	AT PUMP	15 A	Systém riadenia mosta motora
32	HORN	15 A	Klaksón
33	R.WIPER	15 A	Stierač zadného okna
34	H / L HI	20 A	Svetlomety diaľkové
35	ST. HEATER	15 A	Vyhrievaný volant
36	FOG	15 A	Hmlové svetlá
37	ENG + B	7,5 A	Systém riadenia motora
38	H / L LOW L	15 A	Svetlomety stretávajúce (ľavé)
39	ENGINE4	15 A	–
40	–	–	–
41	METER1	10 A	Prístrojová doska
42	SRS1	7,5 A	Airbag
43	BOSE	25 A	Model vybavený Bose Sound System
44	AUDIO1	15 A	Audio systém
45	ABS / DSC S.	30 A	ABS; Systém dynamickej kontroly stability.
46	FUEL PUMP	15 A	–
47	FUEL WARM	25 A	Ohrievač paliva
48	TAIL	15 A	Zadné svetlá; Osvetlenie evidenčného čísla.
49	SCR2 FUEL PUMP2	25 A	–
50	HAZARD	25 A	Havarijné svetlá; Smerovky; Zadné svetlá; Svetlá na polohe.
51	H / LOW R	15 A	Svetlomety stretávajúce (pravé)
52	OUTLET	25 A	Zásuvka pre príslušenstvo
53	STOP	10 A	Brzdové svetlá
54	ROOM	15 A	Na ochranu rôznych obvodov

Kabína

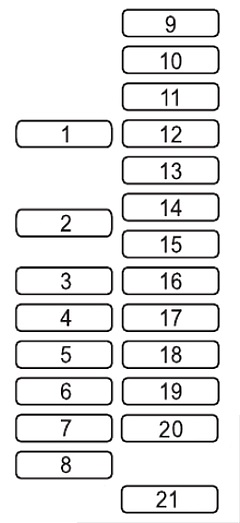

Priradenie poistiek v kabíne (2018)

Nr	Názov	Ampére [A]	Popis
Nr	Názov	Ampére [A]	Popis
1	P.SEAT D	30 A	Elektricky ovládané sedadlo
2	P.WINDOW3	30 A	Okna elektricky ovládané
3	R.OUTLET3	15 A	–
4	P.WINDOW2	25 A	Okna elektricky ovládané
5	ESCL	15 A	Elektronická blokácia riadenia
6	D.LOCK	25 A	Elektrické zámky dverí
7	SEAT WARM	20 A	Vyhrievanie sedadla
8	SUNROOF	10 A	–
9	F.OUTLET	15 A	Zásuvka na príslušenstvo
10	MIRROR	7,5 A	Ovládanie zrkadiel

Nr	Názov	Ampére [A]	Popis
11	R.OUTLET1	15 A	Zásuvka príslušenstva
12	SCR3	15 A	–
13	SCR4	15 A	–
14	R.OUTLET2	15 A	–
15	USB	7,5 A	Zásuvka napájania USB
16	PLG	20 A	Elektricky zdvíhateľná zadná kapota
17	M.DEF	7,5 A	Odmlžovač zrkadiel
18	R.SEAT W	20 A	Vyhrievanie sedadla
19	–	–	–
20	AT IND	7,5 A	Smerovka automatickej prevodovky
21	P.SEAT P	30 A	Elektrické sedadlo

O Mazda CX-8 (2018-…)

Mazda CX-8 je elegantné a priestranné SUV, ktoré bolo predstavené v roku 2018. Tento model je známy svojím moderným dizajnom a vysokou úrovňou komfortu pre cestujúcich. Mazda CX-8 ponúka rôzne možnosti motorizácie, vrátane benzínových a dieselových motorov, ktoré sú navrhnuté tak, aby poskytovali optimálnu rovnováhu medzi výkonom a hospodárnosťou. Interiér vozidla je vybavený najnovšími technológiami, ktoré zaručujú pohodlnú a bezpečnú jazdu. Vďaka svojim vlastnostiam je Mazda CX-8 ideálnou voľbou pre rodiny, ktoré hľadajú spoľahlivé a štýlové vozidlo.

Schéma poistkovej skrinky Mazda CX-8

Táto stránka zobrazuje schému poistkovej skrinky pre model Mazda CX-8, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza pod kapotou a v interiéri vozidla, často v blízkosti prístrojovej dosky. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických systémov vo vašom vozidle.
