BMW X3 G01 (2017-2021…) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky BMW X3 (G01) 2017‑2021…, získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
BMW X3 G01 – schéma poistkovej skrinky
Rok výroby: 2017, 2018, 2019, 2020, 2021.
Poistky zapaľovača cigariet (zásuvka napájania) v BMW X3 G01 sú poistky F46, F48, F273, F284 v poistkovej skrinke.
Priradenie poistiek a symboly
Poistkové skrinky v BMW X3 G01 sa nachádzajú v nákladnom priestore a v kabíne. Čísla poistiek sú spojené s významom poistky.

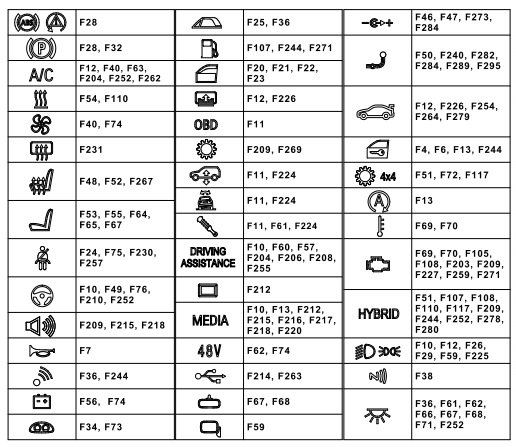

Skontroluj význam symbolov BMW

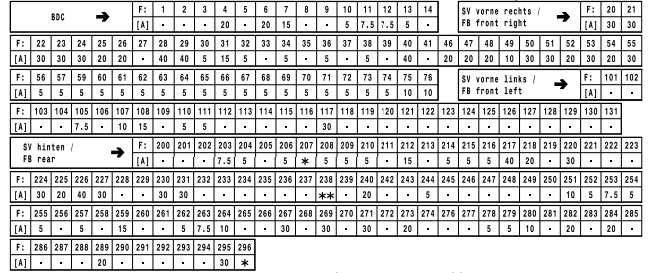

Amperáže
- BDC
- Poistková skrinka predná pravá
- Poistková skrinka predná ľavá
- Poistková skrinka zadná

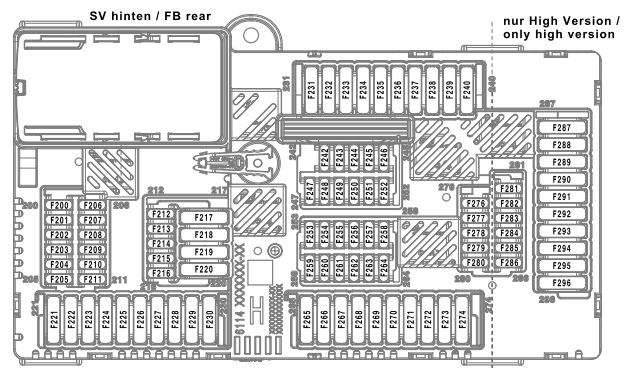

Zadná poistková skrinka

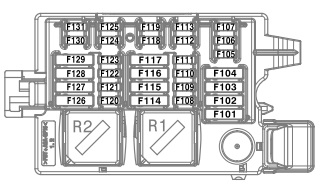

Predná ľavá poistková skrinka

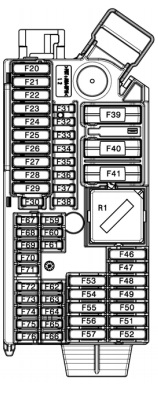

Predná pravá poistková skrinka
Kontrolór Body Domain Controller
BDC
Význam symbolov poistiek BMW
Zoznam bude pravidelne aktualizovaný. Ak máš návrhy, zanechaj komentár alebo napíš email!
| Číslo | Symbol | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 |  |
ABS (systém prevencie zablokovania kolies počas brzdenia), DSC (dynamická kontrola stability) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 |  |
Modul kontroly funkcie stĺpca riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 |  |
Modul prívesu, ťažné zariadenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 |  |
Displej na čelnom skle Head-Up (HUD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 |  |
Systém START-STOP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 |  |
Elektrické zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 |  |
Vzduchový podvozok | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 |  |
Prevodovka; DSC – dynamická kontrola stability;
SMG – manuálna sekvenčná prevodovka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 |  |
Hlavné svetlá; Senzor dažďa;
Senzor svetla; Elektronická kontrola výšky jazdy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 |  |
Modul svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 |  |
CD menič; Modul Can Gateway. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 |  |
Alarm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 |   |
Senzory parkovania / Home link (otvorenie garážových dverí) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 |  |
Elektrický ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 |  |
klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 |  |
Modul dverí; Tichá automatická uzávierka. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 |  |
Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 |  |
Vyhrievané sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 |  |
Nastavenie sedadiel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 |  |
Bezpečnostné pásy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 |  |
OBD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 |  |
Vyhrievanie;Nezávislé vyhrievanie na státie.
Vyhrievanie čelného skla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 |  |
Tempomat | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 |  |
Relé stierača zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 |  |
Odmlžovač zadného skla (vyhrievanie zadného skla) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 |  |
Vyhrievač kvapaliny ostrekovača |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 |  |
Ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 |  |
Vnútorné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 |  |
Prístrojová doska;Odometer | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 |   |
Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | DDE | Digitálna elektronika Diesel (DDE) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 |  |
Relé čerpadla paliva;Kontrola čerpadla paliva. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 |  |
DME – Digitálna elektronika motora;Integrovaný modul napätia – IVM. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 |  |
BDC (Kontrolér Body Domain Controller) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 |  |
HiFi zosilňovač;TV tuner;
Video modul. Rádio (?). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 |  |
Kontrola tlaku pneumatík RDV | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 |  |
Predné umývanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 |  |
Systém umývania svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 |  |
Otvoriteľná strecha;Panoramatické sklo;
Horný modul kabriolet. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 |  |
Telefón |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 |  |
Horný modul kabriolet;Relé kabriolet. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 |  |
Predný a zadný zapaľovač cigariet;Zásuvka 12V;
Zásuvka na nabíjanie priestoru (12V). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 |  |
Parkovacia brzda | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 |  |
Uzamknutie batožinového priestoru (zadný hatchback);Automatické uzamknutie zadného hatchbacku. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 |  |
Elektrické slnečníky vzadu (pre BMW F60 M5) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 |  |
Dynamický pohon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 |  |
Štvorkolka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 |  |
SYSTÉM START-STOP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 |  |
Asistent riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 |  |
Hybridný systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 |  |
Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 |  |
Elektrochromatické spätné zrkadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 |  |
Relé kompresora pneumatickej odpruženia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O BMW X3 G01 (2017-2021…)
BMW X3 G01, predstavené v roku 2017, je tretia generácia obľúbeného kompaktného SUV od nemeckého výrobcu. Tento model sa vyznačuje moderným dizajnom, vylepšenou aerodynamikou a pokročilými technológiami, ktoré zaručujú komfort a bezpečnosť na cestách. BMW X3 G01 ponúka rôzne možnosti motorov, vrátane benzínových a naftových variantov, ako aj plug-in hybridnej verzie. Výkonové spektrum sa pohybuje od úsporných štvorvalcov po výkonné šesťvalce, čo umožňuje zákazníkom vybrať si model, ktorý najlepšie vyhovuje ich potrebám a preferenciám.
Schéma poistkovej skrinky BMW X3 G01
Táto stránka zobrazuje schému poistkovej skrinky pre BMW X3 G01, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sa poistková skrinka nachádza na viacerých miestach, vrátane priestoru pod kapotou a v interiéri vozidla. Schémy zobrazujú čísla poistiek, ich amperáž a chránené komponenty, čo pomáha pri identifikácii a výmene poistiek. Je dôležité vždy používať náhradné poistky s rovnakou amperážou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je potrebné venovať jej dostatočnú pozornosť.
