Mazda 3 (2004-2020) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Mazda 3 (2004–2020), získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Mazda 3 (2004-2005) – schéma rozvodu poistiek

Rok výroby: 2004-2005.

Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 3 (2004-2005) je poistka 43 v rozvode poistiek na strane pasažiera.

Blok poistiek (motorový priestor)

Blok poistiek (motorový priestor)
Mazda 3 – poistky – motorový priestor
Poloha Popis Amp [A] Popis
1 FAN 40 Ventilátor chladenia
2 P / ST 80 EHPAS
3 BTN 40 Na ochranu rôznych obvodov
4 HEAD 40 Svetlomety
5 PTC 80 –
6 GLOW 60 –
7 ABS 1 30 ABS *
8 ABS 2 20 ABS *
9 ENGINE 30 Na ochranu rôznych obvodov
10 – – –
11 IG KEY 1 30 Zapnutie
12 STARTER 20 Relé štartéra
13 IG KEY 2 30 Zapnutie
14 – – –
15 HEATER 40 Motor ventilátora
16 – – –
17 DEFOG 40 Odmlžovač zadného okna
18 AUDIO 30 Audio systém

(model vybavený BOSE Sound System)
19 ABS IG 10 ABS *
20 FOG 15 Svetlomety fendinebbia*
21 HORN 15 Klaksón
22 – – –
23 H / CLEAN 20 –
24 F / PUMP 15 Čerpadlo paliva
25 P / ST IG 10 Servoriadenie
26 A / C MAG 10 Klimatizácia
27 TCM 15 Modul riadenia prevodovky
28 – – –
29 – – –
30 ENG + B 10 PCM
31 ROOM 15 Vnútorné osvetlenie
32 ENG BAR 4 10 Ohrievač O2
33 ENG BAR 3 10 Ohrievač O2
34 EGI INJ 10 Vstrekovač
35 ENG BAR 1 10 Senzor prietoku vzduchu
36 ENG BAR 2 10 Ventil EGR
* Niektoré modely

Blok poistiek (strana pre cestujúcich)

Blok poistiek (strana pre cestujúcich)
Mazda 3 – poistky – kabína
Poloha Popis Amp [A] Popis
37 D / LOCK 2 15 Elektrické zamykanie dverí
38 STOP 10 Brzdové svetlá
39 HEAD HIGH L 10 Diaľkové svetlá (ľavé)
40 HEAD HIGH R 10 Diaľkové svetlá (pravé)
41 – – –
42 – – –
43 CIGAR 15 Zapaľovač cigariet
44 RADIO 7,5 Audio systém
45 MIRROR 10 Elektrické spätné zrkadlo
46 TAIL R 7,5 Zadné svetlá (pravé);

Svetlá na polohe (pravé);

Osvetlenie evidenčného čísla.
47 OBD 10 Na ochranu rôznych obvodov
48 – – –
49 TR / LOCK 20 –
50 CPU PWR 10 Riadiaca jednotka
51 HAZARD 15 Smerovky;

Výstražné svetlá.
52 SUN ROOF 20 Otváracia strecha *
53 WASHER 20 Predný stierač;

Stierač a umývač zadného skla.
54 – – –
55 P / WIND R 30 –
56 P / WIND L. 30 –
57 ALARM 7,5 –
58 M / DEF 7,5 Odmlžovač zrkadla
59 – – –
60 HEAD LOW R 15 Hmlové svetlá (pravé);

Regulácia svetiel *
61 HEAD LOW L 15 Hmlové svetlá (ľavé)
62 – – –
63 – – –
64 – – –
65 SAS 10 Prídavný zadržiavací systém
66 METER 10 Prístrojová doska;

Systém imobilizéra;

Systém blokovania prevodovky.
67 IGNITION 20 ABS *;

EHPAS *.
68 WIPER 20 Stierač predného skla
69 ENGINE 20 Na ochranu rôznych obvodov
70 IG SIG 10 Automatické tergo *
71 SAS 2 7,5 Prídavný zadržiavací systém
72 – – –
73 – – –
74 SEAT WARM 20 –
75 D / LOCK 1 25 Elektrické zamykanie dverí
76 A / C 10 Klimatizácia;

Ovládacia jednotka kúrenia.
77 P / WIND L. 30 Napájanie okna (ľavé) *
78 P / WIND R 30 Napájanie okna (pravé) *
79 BACK 10 Osvetlenie cúvacieho svetla
80 SUN ROOF 7,5 Otvoriteľná strecha *
81 TAIL L 7,5 Zadné svetlá (ľavé);

Osvetlenie polohy (ľavé).
82 ILLUMI 7,5 Osvetlenie
83 – – –
84 – – –
85 – – –
86 – – –
* Niektoré modely

Mazda 3 (2006) – schéma poistky

Rok výroby: 2006.

Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 3 (2006) je poistka 43 v poistkovej skrinke na strane cestujúceho.

Blok poistiek (motorový priestor)

Blok poistiek (motorový priestor)
Mazda 3 – poistky – motorový priestor
Poloha Popis Amp [A] Popis
1 FAN 40 Ventilátor chladenia
2 P / ST 80 EHPAS
3 BTN 40 Na ochranu rôznych obvodov
4 HEAD 40 Svetlomety
5 PTC 80 –
6 GLOW 60 –
7 ABS 1 30 ABS *
8 ABS 2 20 ABS *
9 ENGINE 30 Na ochranu rôznych obvodov
10 – – –
11 IG KEY 1 30 Zapaľovanie
12 STARTER 20 Relé štartéra
13 IG KEY 2 30 Zapaľovanie
14 – – –
15 HEATER 40 Motor ventilátora
16 – – –
17 DEFOG 40 Odmlžovanie zadného okna
18 AUDIO 30 Audio systém

(model vybavený BOSE Sound System)
19 ABS IG 10 ABS *
20 FOG 15 Svetlomety fendinebbia*
21 HORN 15 Klaksón
22 – – –
23 H / CLEAN 20 –
24 F / PUMP 15 Palivové čerpadlo
25 P / ST IG 10 Posilňovač riadenia
26 A / C MAG 10 Klimatizácia
27 TCM 15 Modul riadenia prevodovky
28 – – –
29 – – –
30 ENG + B 10 PCM
31 ROOM 15 Vnútorné osvetlenie
32 ENG BAR 4 10 Ohrievač O2
33 ENG BAR 3 10 Ohrievač O2
34 EGI INJ 10 Vstrekovač
35 ENG BAR 1 10 Senzor prietoku vzduchu
36 ENG BAR 2 10 Ventil EGR
* Niektoré modely

Blok poistiek (strana pre cestujúcich)

Blok poistiek (strana pre cestujúcich)

Mazda 3 – poistky – priestor pre cestujúcich
Poloha Popis Amp [A] Popis
37 D / LOCK 2 15 Elektrické zamykanie dverí
38 STOP 10 Brzdové svetlá
39 HEAD HIGH L 10 Diaľkové svetlá (ľavé)
40 HEAD HIGH R 10 Diaľkové svetlá (pravé)
41 – – –
42 – – –
43 CIGAR 15 Zapaľovač cigariet
44 RADIO 7,5 Audio systém
45 MIRROR 10 Elektrické spätné zrkadlo
46 TAIL R 7,5 Zadné svetlá (pravé);

Svetlá na polohe (pravé);

Osvetlenie evidenčného čísla.
47 OBD 10 Na ochranu rôznych obvodov
48 – – –
49 TR / LOCK 20 –
50 CPU PWR 10 Riadiaca jednotka
51 HAZARD 15 Smerovky;

Výstražné svetlá.
52 SUN ROOF 20 Otvoriteľná strecha *
53 WASHER 20 Predný umývač skiel;

Stierač a umývač zadného skla.
54 – – –
55 P / WIND R 30 –
56 P / WIND L. 30 –
57 ALARM 7,5 –
58 M / DEF 7,5 Rozmrazovanie zrkadla
59 – – –
60 HEAD LOW R 15 Hmlové svetlá (pravé);

Nastavenie svetiel *
61 HEAD LOW L 15 Hmlové svetlá (ľavé)
62 – – –
63 – – –
64 – – –
65 SAS 10 Prídavný systém zadržiavania
66 METER 10 Prístrojová doska;

Systém imobilizéra;

Systém blokovania prevodovky.
67 IGNITION 20 ABS *;

EHPAS *.
68 WIPER 20 Predný stierač
69 ENGINE 20 Na ochranu rôznych obvodov
70 IG SIG 10 Automatický stierač *
71 SAS 2 7,5 Prídavný systém zadržiavania
72 – – –
73 – – –
74 SEAT WARM 20 –
75 D / LOCK 1 25 Elektrické zamykanie dverí
76 A / C 10 Klimatizácia;

Riadiaca jednotka kúrenia.
77 P / WIND L. 30 Napájanie okna (ľavé) *
78 P / WIND R 30 Napájanie okna (pravé) *
79 BACK 10 Svetlomety cúvania
80 SUN ROOF 7,5 Otvoriteľná strecha *
81 TAIL L 7,5 Zadné svetlá (ľavé);

Svetlá na polohu (ľavé).
82 ILLUMI 7,5 Osvetlenie
83 – – –
84 – – –
85 – – –
86 – – –
* Niektoré modely

Mazda 3 (2007) – schéma poistkovej skrinky

Rok výroby: 2007.

Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 3 (2007) je poistka 43 v poistkovej skrinke na strane cestujúceho.

Blok poistiek (motorový priestor)

Blok poistiek (motorový priestor)
Mazda 3 – poistky – motorový priestor

Bez turbokompresora

Poloha Popis Amp [A] Popis
1 FAN 40 Ventilátor chladenia
2 P / ST 80 Servoriadenie
3 BTN 40 Na ochranu rôznych obvodov
4 HEAD 40 Svetlomety
5 PTC 80 –
6 GLOW / P.SEAT 60 Elektrické sedadlo
7 ABS 1 30 ABS *, DSC *
8 ABS 2 20 ABS *, DSC *
9 ENGINE 30 Na ochranu rôznych obvodov
10 – – –
11 IG KEY 1 30 Kľúč na zapaľovanie
12 STARTER 20 Relé štartéra
13 IG KEY 2 30 Kľúč na zapaľovanie
14 GLOW 1 – –
15 HEATER 40 Motor ventilátora
16 GLOW 2 – –
17 DEFOG 40 Odmlžovanie zadného okna
18 AUDIO 30 Audio systém

(model vybavený BOSE Sound System)
19 ABS IG 10 ABS *;

DSC *.
20 FOG 15 Predné hmlové svetlá *
21 HORN 15 Klaksón
22 DRL 10 DRL *
23 H / CLEAN 20 –
24 F / PUMP 15 Palivo čerpadlo
25 P / ST IG 10 Servoriadenie
26 A / C MAG 10 Klimatizácia*
27 ALT / TCM 15 TCM *
28 GLOW SIG – –
29 P.OUTLET – Napájacia zásuvka
30 ENG + B 10 PCM
31 ROOM 15 Vnútorné osvetlenie
32 ENG BAR 4 10 O2 senzory *
33 ENG BAR 3 10 O2 senzory
34 EGI INJ 10 Vstrekovač
35 ENG BAR 1 10 Na ochranu rôznych obvodov
36 ENG BAR 2 10 PCM;

Palivo čerpadlo.
* Niektoré modely

S turbokompresorom

Poloha Popis Amp [A] Popis
1 FAN 70 Ventilátor chladenia
2 – – –
3 BTN 40 Na ochranu rôznych obvodov
4 HEAD 40 Svetlomety
5 F / PUMP 30 Čerpadlo paliva
6 – – –
7 ABS 1 30 ABS, DSC
8 ABS 2 20 ABS, DSC
9 ENGINE 30 Na ochranu rôznych obvodov
10 INJECTOR 30 Vstrekovanie paliva
11 IG KEY 1 30 Kľúč zapaľovania
12 STARTER 20 Relé štartovacieho motora
13 IG KEY 2 30 Kľúč zapaľovania
14 – – –
15 HEATER 40 Motor ventilátora
16 – – –
17 DEFOG 40 Odmlžovanie zadného okna
18 AUDIO 30 Audio systém

(model vybavený BOSE Sound System)
19 ABS IG 10 ABS
20 FOG 15 Svetlomety fendinebbia predné
21 HORN 15 Klaksón
22 DRL 10 DRL *
23 H / CLEAN 20 –
24 ITP 15 Elektrická redukčná ventil
25 – – –
26 A / C MAG 10 Klimatizácia
27 – – –
28 – – –
29 P.OUTLET 15 Napájacia zásuvka
30 ENG + B 10 PCM
31 ROOM 15 Vnútorné osvetlenie
32 – – –
33 ENG BAR 3 10 Senzory O2
34 – – –
35 ENG BAR 1 15 Na ochranu rôznych obvodov
36 ENG BAR 2 10 PCM;

Čerpadlo paliva.
* Niektoré modely



Blok poistiek (strana pre cestujúcich)

Blok poistiek (strana pre cestujúcich)

Mazda 3 – poistky – priestor pre cestujúcich
Poloha Popis Amp [A] Popis
37 D / LOCK 2 15 Systém dvojitého zamykania *
38 STOP LAMP/HORN 10 Brzdové svetlo;

Klaksón.
39 HEAD HIGH L 10 Hlavné svetlá (ľavé)
40 HEAD HIGH R 10 Hlavné svetlá (pravé)
41 – – –
42 – – –
43 CIGAR 15 Zapaľovač cigariet
44 RADIO 7,5 Systém zosilnenia
45 MIRROR 10 Zrkadlo s elektrickým nastavením *
46 TAIL R 7,5 Zadné svetlá (pravé);

Svetlá na osvetlenie (pravé);

Osvetlenie evidenčného čísla.
47 OBD 10 Na ochranu rôznych obvodov
48 – – –
49 TR / LOCK – –
50 – – –
51 – – –
52 SUN ROOF 20 Otvoriteľná strecha *
53 WASHER 20 Stierač a predné umývanie skla
54 – – –
55 P / WIND R – –
56 P / WIND L. – –
57 ALARM – –
58 M / DEF 7,5 Rozmrazovanie zrkadla *
59 – – –
60 HEAD LOW R 15 Hmlové svetlá (pravé);

Nastavenie svetiel *
61 HEAD LOW L 15 Hmlové svetlá (ľavé)
Leggere  Mazda MPV LW (1999-2006) – poistková skrinka
62 – – –
63 – – –
64 – – –
65 SAS 10 Prídavný systém zadržiavania
66 METER 10 Set ukazovateľov;

Systém imobilizácie.
67 IGNITION 20 ABS *;

DSC *;

Posilňovač riadenia.
68 WIPER 20 Predný stierač a umývač skla
69 ENGINE 20 Na ochranu rôznych obvodov
70 IG SIG 10 Automatický stierač *;

Spínač okna *.
71 SAS 2 7,5 Senzor hmotnosti sedadla
72 – – –
73 – – –
74 SEAT WARM 20 Vyhrievanie sedadla *
75 D / LOCK 1 25 Elektrické zamykanie dverí *
76 A / C 10 Klimatizácia *;

Riadiaca jednotka kúrenia.
77 P / WIND L. 30 Napájanie okna (ľavé) *
78 P / WIND R 30 Napájanie okna (pravé) *
79 BACK 10 Svetlomety cúvania
80 SUN ROOF 7,5 Otvoriteľná strecha *
81 TAIL L 7,5 Zadné svetlá (ľavé);

Osvetlenie polohy (ľavé).
82 ILLUMI 7,5 Osvetlenie
83 – – –
84 – – –
85 – – –
86 – – –
* Niektoré modely

Mazda 3 (2008) – schéma poistkovej skrinky

Rok výroby: 2008.

Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 3 (2008) je poistka 43 v poistkovej skrinke na strane cestujúceho.

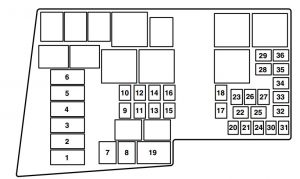

Blok poistiek (motorový priestor)

Blok poistiek (motorový priestor)
Mazda 3 – poistky – motorový priestor

Bez turbokompresora

Poloha Popis Amp [A] Popis
1 FAN 40 Ventilátor chladenia
2 P / ST 80 Servoriadenie
3 BTN 40 Na ochranu rôznych obvodov
4 HEAD 40 Svetlomety
5 PTC 80 –
6 GLOW / P.SEAT 60 Elektrické sedadlo
7 ABS 1 30 ABS *, DSC *
8 ABS 2 20 ABS *, DSC *
9 ENGINE 30 Na ochranu rôznych obvodov
10 – – –
11 IG KEY 1 30 Zapaľovanie
12 STARTER 20 Spojka štartéra
13 IG KEY 2 30 Zapaľovanie
14 GLOW 1 – –
15 HEATER 40 Motor ventilátora
16 GLOW 2 – –
17 DEFOG 40 Odmlžovanie zadného okna
18 AUDIO 30 Audio systém

(model vybavený BOSE Sound System)
19 ABS IG 10 ABS *;

DSC *.
20 FOG 15 Svetlomety fendinebbia predné *
21 HORN 15 Klaksón
22 DRL 10 DRL *
23 H / CLEAN 20 –
24 F / PUMP 15 Čerpadlo paliva
25 P / ST IG 10 Servoriadenie
26 A / C MAG 10 Klimatizácia*
27 ALT / TCM 15 TCM *
28 GLOW SIG – –
29 P.OUTLET – Zásuvka napájania
30 ENG + B 10 PCM
31 ROOM 15 Vnútorné osvetlenie
32 ENG BAR 4 10 Senzory O2 *
33 ENG BAR 3 10 Senzory O2
34 EGI INJ 10 Vstrekovač
35 ENG BAR 1 10 Na ochranu rôznych obvodov
36 ENG BAR 2 10 PCM;

Čerpadlo paliva.
* Niektoré modely

So turbokompresorom

Poloha Popis Amp [A] Popis
1 FAN 70 Ventilátor chladenia
2 – – –
3 BTN 40 Na ochranu rôznych obvodov
4 HEAD 40 Svetlomety
5 F / PUMP 30 Čerpadlo paliva
6 – – –
7 ABS 1 30 ABS, DSC
8 ABS 2 20 ABS, DSC
9 ENGINE 30 Na ochranu rôznych obvodov
10 INJECTOR 30 Vstrekovanie paliva
11 IG KEY 1 30 Zapaľovanie
12 STARTER 20 Spojka štartovacieho motora
13 IG KEY 2 30 Zapaľovanie
14 – – –
15 HEATER 40 Motor ventilátora
16 – – –
17 DEFOG 40 Odmlžovanie zadného okna
18 AUDIO 30 Audio systém

(model vybavený BOSE Sound System)
19 ABS IG 10 ABS
20 FOG 15 Svetlomety fendinebbia predné
21 HORN 15 Klaksón
22 DRL 10 DRL *
23 H / CLEAN 20 –
24 ITP 15 Elektrická ventil pre obmedzenie
25 – – –
26 A / C MAG 10 Klimatizácia
27 – – –
28 – – –
29 P.OUTLET 15 Zásuvka napájania
30 ENG + B 10 PCM
31 ROOM 15 Vnútorné osvetlenie
32 – – –
33 ENG BAR 3 10 Senzory O2
34 – – –
35 ENG BAR 1 15 Na ochranu rôznych obvodov
36 ENG BAR 2 10 PCM;

Čerpadlo paliva.
* Niektoré modely



Blok poistiek (strana pre cestujúcich)

Blok poistiek (strana pre cestujúcich)
Mazda 3 – poistky – priestor pre cestujúcich
Poloha Popis Amp [A] Popis
37 D / LOCK 2 15 Systém dvojitého zamykania *
38 STOP LAMP/HORN 10 Brzdové svetlo;

Klaksón.
39 HEAD HIGH L 10 Diaľkové svetlá (ľavé)
40 HEAD HIGH R 10 Diaľkové svetlá (pravé)
41 – – –
42 – – –
43 CIGAR 15 Zapaľovač cigariet
44 RADIO 7,5 Audio systém
45 MIRROR 10 Zrkadlo s elektrickým nastavením *
46 TAIL R 7,5 Zadné svetlá (pravé);

Svetlá na osvetlenie (pravé);

Osvetlenie evidenčného čísla.
47 OBD 10 Na ochranu rôznych obvodov
48 – – –
49 TR / LOCK – –
50 – – –
51 – – –
52 SUN ROOF 20 Otváracia strecha *
53 WASHER 20 Stierač a umývač čelného skla
54 – – –
55 P / WIND R – –
56 P / WIND L. – –
57 ALARM – –
58 M / DEF 7,5 Odmlžovanie zrkadla *
59 – – –
60 HEAD LOW R 15 Stretávacie svetlá (pravé);

Nastavenie svetiel *
61 HEAD LOW L 15 Stretávacie svetlá (ľavé)
62 – – –
63 – – –
64 – – –
65 SAS 10 Prídavný systém zadržiavania
66 METER 10 Sada ukazovateľov;

Systém imobilizácie.
67 IGNITION 20 ABS *;

DSC *;

Posilňovač riadenia.
68 WIPER 20 Predný stierač a umývač skla
69 ENGINE 20 Na ochranu rôznych obvodov
70 IG SIG 10 Automatický stierač *;

Spínač okna *.
71 SAS 2 7,5 Senzor hmotnosti sedadla
72 – – –
73 – – –
74 SEAT WARM 20 Vyhrievanie sedadla *
75 D / LOCK 1 25 Elektrické zamykanie dverí *
76 A / C 10 Klimatizácia *;

Riadiaca jednotka kúrenia.
77 P / WIND L. 30 Napájanie okna (ľavé) *
78 P / WIND R 30 Napájanie okna (pravé) *
79 BACK 10 Osvetlenie cúvania
80 SUN ROOF 7,5 Otvoriteľná strecha *
81 TAIL L 7,5 Zadné svetlá (ľavé);

Osvetlenie polohy (ľavé).
82 ILLUMI 7,5 Osvetlenie
83 – – –
84 – – –
85 – – –
86 – – –
* Niektoré modely

Mazda 3 (2009) – schéma poistkovej skrinky

Rok výroby: 2009.

Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 3 (2009) je poistka 43 v poistkovej skrinke na strane cestujúcich.

Blok poistiek (motorový priestor)

Blok poistiek (motorový priestor)
Mazda 3 – poistky – motorový priestor

Bez turbokompresora

Poloha Popis Amp [A] Popis
1 FAN 40 Ventilátor chladenia
2 P / ST 80 Posilňovač riadenia
3 BTN 40 Na ochranu rôznych obvodov
4 HEAD 40 Svetlomety
5 PTC 80 –
6 GLOW / P.SEAT 60 Elektrické sedadlo
7 ABS 1 30 ABS *, DSC *
8 ABS 2 20 ABS *, DSC *
9 ENGINE 30 Na ochranu rôznych obvodov
10 – – –
11 IG KEY 1 30 Zapaľovanie
12 STARTER 20 Relé štartéra
13 IG KEY 2 30 Zapaľovanie
14 GLOW 1 – –
15 HEATER 40 Motor ventilátora
16 GLOW 2 – –
17 DEFOG 40 Odmlžovanie zadného skla
18 AUDIO 30 Audio systém

(model vybavený BOSE Sound System)
19 ABS IG 10 ABS *;

DSC *.
20 FOG 15 Predné hmlové svetlá *
21 HORN 15 Klaksón
22 DRL 10 DRL *
23 H / CLEAN 20 –
24 F / PUMP 15 Palivo čerpadlo
25 P / ST IG 10 Servoriadenie
26 A / C MAG 10 Klimatizácia*
27 ALT / TCM 15 TCM *
28 GLOW SIG – –
29 P.OUTLET – Napájacia zásuvka
30 ENG + B 10 PCM
31 ROOM 15 Vnútorné svetlá
32 ENG BAR 4 10 Senzory O2 *
33 ENG BAR 3 10 Senzory O2
34 EGI INJ 10 Vstrekovač
35 ENG BAR 1 10 Na ochranu rôznych obvodov
36 ENG BAR 2 10 PCM;

Palivo čerpadlo.
* Niektoré modely

So turbokompresorom

Poloha Popis Amp [A] Popis
1 FAN 70 Ventilátor chladenia
2 – – –
3 BTN 40 Na ochranu rôznych obvodov
4 HEAD 40 Svetlomety
5 F / PUMP 30 Palivové čerpadlo
6 – – –
7 ABS 1 30 ABS, DSC
8 ABS 2 20 ABS, DSC
9 ENGINE 30 Na ochranu rôznych obvodov
10 INJECTOR 30 Vstrekovanie paliva
11 IG KEY 1 30 Zapaľovanie
12 STARTER 20 Relé štartéra
13 IG KEY 2 30 Zapaľovanie
14 – – –
15 HEATER 40 Motor ventilátora
16 – – –
17 DEFOG 40 Odmlžovanie zadného okna
18 AUDIO 30 Audio systém

(model vybavený BOSE Sound System)
19 ABS IG 10 ABS
20 FOG 15 Svetlomety fendinebbia predné
21 HORN 15 Klaksón
22 DRL 10 DRL *
23 H / CLEAN 20 –
24 ITP 15 Elektrická regulačná ventil
25 – – –
26 A / C MAG 10 Klimatizácia
27 – – –
28 – – –
29 P.OUTLET 15 Napájacia zásuvka
30 ENG + B 10 PCM
31 ROOM 15 Vnútorné svetlá
32 – – –
33 ENG BAR 3 10 Senzory O2
34 – – –
35 ENG BAR 1 15 Na ochranu rôznych obvodov
36 ENG BAR 2 10 PCM;

Čerpadlo paliva.
* Niektoré modely



Blok poistiek (strana pre cestujúcich)

Blok poistiek (strana pre cestujúcich)

Mazda 3 – poistky – kabína
Poloha Popis Amp [A] Popis
37 D / LOCK 2 15 Systém dvojitého zamykania *
38 STOP LAMP/HORN 10 Brzdové svetlo;

Klaksón.
39 HEAD HIGH L 10 Diaľkové svetlá (ľavé)
40 HEAD HIGH R 10 Diaľkové svetlá (pravé)
41 – – –
42 – – –
43 CIGAR 15 Zapaľovač cigariet
44 RADIO 7,5 Audio systém
45 MIRROR 10 Zrkadlo s elektrickým nastavením *
46 TAIL R 7,5 Zadné svetlá (pravé);

Osvetlenie polohy (pravé);

Osvetlenie evidenčného čísla.
47 OBD 10 Na ochranu rôznych obvodov
48 – – –
49 TR / LOCK – –
50 – – –
51 – – –
52 SUN ROOF 20 Otvoriteľná strecha *
53 WASHER 20 Stierač a predné umývače skiel
54 – – –
55 P / WIND R – –
56 P / WIND L. – –
57 ALARM – –
58 M / DEF 7,5 Rozmrazovanie zrkadla *
59 – – –
60 HEAD LOW R 15 Stretávacie svetlá (pravé);

Nastavenie svetiel *
61 HEAD LOW L 15 Stretávacie svetlá (ľavé)
62 – – –
63 – – –
64 – – –
65 SAS 10 Systém dodatočnej bezpečnosti
66 METER 10 Sada ukazovateľov;

Systém imobilizácie.
67 IGNITION 20 ABS *;

DSC *;

Posilňovač riadenia.
68 WIPER 20 Predný stierač a umývač skla
69 ENGINE 20 Na ochranu rôznych obvodov
70 IG SIG 10 Automatický stierač *;

Spínač okna *.
71 SAS 2 7,5 Senzor hmotnosti sedadla
72 – – –
73 – – –
74 SEAT WARM 20 Vyhrievanie sedadla *
75 D / LOCK 1 25 Elektrické zamykanie dverí *
76 A / C 10 Klimatizácia *;

Riadiaca jednotka kúrenia.
77 P / WIND L. 30 Napájanie okna (ľavého) *
78 P / WIND R 30 Napájanie okna (pravého) *
79 BACK 10 Svetlomety cúvania
80 SUN ROOF 7,5 Otvoriteľná strecha *
81 TAIL L 7,5 Zadné svetlá (ľavé);

Osvetlenie polohy (ľavé).
82 ILLUMI 7,5 Osvetlenie
83 – – –
84 – – –
85 – – –
86 – – –
* Niektoré modely
Leggere  Mazda CX-3 (2015-2022) – poistková skrinka

Mazda 3 (2010) – schéma poistkovej skrinky

Rok výroby: 2010.

Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 3 (2010) je poistka 14 v poistkovej skrinke na strane cestujúceho.

Blok poistiek (motorový priestor)

Blok poistiek (motorový priestor)
Mazda 3 – poistky – motorový priestor
Poloha Popis Amp [A] Popis
1 FAN 2 – –
2 ENG MAIN 40 Riadiaca jednotka motora
3 BTN 1 50 Pre ochranu rôznych obvodov
4 A / C MAG 7,5 Klimatizácia
5 H / L HI 20 Svetlomety s diaľkovými svetlami
6 FOG 15 Hmlové svetlá*
7 H/L WASH – –
8 SUNROOF 15 Otváracia strecha *
9 F.DEF RH – –
10 F.DEF LH – –
11 FAN 1 40 Ventilátor chladenia
12 ROOM 15 Vnútorné osvetlenie
13 TCM 15 TCM *
14 DSC 20 Systém kontroly dynamickej stability *
15 BTN 2 7,5 Pre ochranu rôznych obvodov
16 AT PUMP – –
17 HEATER 40 Ohrievač
18 INJ – –
19 R.DEF 30 Odmlžovanie zadného okna
20 IGKEY 2 40 Na ochranu rôznych obvodov
21 IGKEY 1 40 Na ochranu rôznych obvodov
22 HORN 15 Klaksón
23 STOP 15 Stop svetlá
24 ENG + B 10 Systém kontroly motora
25 FUEL PUMP 25 Systém napájania
26 ABS 40 ABS
27 SEAT WARM 20 Vyhrievanie sedadla *
28 EHPAS 80 Elektrohydraulický posilňovač riadenia
29 – – –
30 ABS IG 7,5 ABS
31 – – –
32 H / L LO RH 15 Predné stretávacie svetlá (pravé)
33 H / L LO LH 15 Predné stretávacie svetlá (ľavé)
34 ILLUM 7,5 Osvetlenie prístrojovej dosky
35 TAIL 15 Zadný svetlomet
36 ENG INJ 15 Systém kontroly motora
37 ENG BAR 15 PCM
38 ENG BAR 2 20 PCM
39 ETV 15 Elektrická regulačná ventil
* Niektoré modely

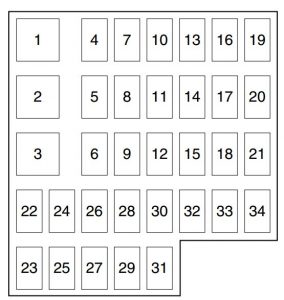

Blok poistiek (strana pre cestujúcich)

Blok poistiek (strana pre cestujúcich)

Mazda 3 – poistky – strana pre cestujúcich
Poloha Popis Amp [A] Popis
1 BOSE 30 Model vybavený Bose® Sound System *
2 P30 SEAT 30 Elektrické sedadlo *
3 P.WIND 30 Napájanie okna
4 D LOCK 25 Motor zámku dverí
5 – – –
6 – – –
7 ESCL 15 Elektronická blokácia riadenia *
8 SAS 15 Airbag
9 – – –
10 HAZARD 15 Havarijné svetlá
11 METER 15 Na ochranu rôznych obvodov
12 OUTLET 15 Zásuvka na príslušenstvo
13 R WIPER 15 Zadný stierač*
14 CIGAR 15 Zapaľovač cigariet
15 – – –
16 HEATER 10 Motor ventilátora
17 MIRROR 10 Ovládanie zrkadla
18 ST SIG 10 Signál motorčeka na štartovanie
19 – – –
20 AUDIO 7,5 Systém audio
21 M.DEF 7,5 Rozmrazovanie zrkadla *
22 AFS 7,5 Systém adaptívneho osvetlenia *
23 – – –
24 ENG 20 Systém riadenia motora
25 – – –
26 – – –
27 – – –
28 – – –
29 – – –
30 P.WIND 25 Napájanie okna
31 – – –
32 F WIPER 25 Stierač a umývač predného skla
33 – – –
34 – – –
* Niektoré modely

Mazda 3 (2011) – schéma poistky

Rok výroby: 2011.

Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 3 (2012-2013) je poistka 14 v paneli poistiek na strane cestujúceho.

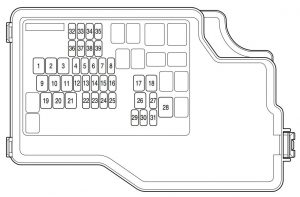

Blok poistiek (motorový priestor)

Blok poistiek (motorový priestor)
Mazda 3 – poistky – motorový priestor
Poloha Popis Amp [A] Popis
1 FAN 2 40 Ventilátor chladenia *
2 ENG MAIN 40 Systém riadenia motora
3 BTN 1 50 Pre ochranu rôznych obvodov
4 A / C MAG 7,5 Klimatizácia
5 H / L HI 20 Hlavné svetlá
6 FOG 15 Hmlové svetlá*
7 H/L WASH – –
8 SUNROOF 15 Otvoriteľná strecha *
9 F.DEF RH – –
10 F.DEF LH – –
11 FAN 1 40 Ventilátor chladenia
12 ROOM 15 Vnútorné osvetlenie
13 TCM 15 TCM *
14 DSC 20 Systém riadenia dynamickej stability *
15 BTN 2 7,5 Pre ochranu rôznych obvodov
16 AT PUMP – –
17 HEATER 40 Klimatizácia
18 INJ 30 Vstrekovač*
19 R.DEF 30 Odmrazovanie zadného okna
20 IGKEY 2 40 Na ochranu rôznych obvodov
21 IGKEY 1 40 Na ochranu rôznych obvodov
22 HORN 15 Klaksón
23 STOP 15 Brzdové svetlá
24 ENG + B 10 Systém riadenia motora
25 FUEL PUMP 25 Systém napájania
26 ABS 40 ABS
27 SEAT WARM 20 Vyhrievanie sedadla *
28 EHPAS 80 Elektrohydraulické posilňovanie riadenia
29 – – –
30 ABS IG 7,5 ABS
31 SWS 7,5 Airbag
32 H / L LO RH 15 Hmlové svetlá (pravé)
33 H / L LO LH 15 Hmlové svetlá (ľavé)
34 ILLUM 7,5 Osvetlenie prístrojovej dosky
35 TAIL 15 Zadný svetlomet
36 ENG INJ 15 Systém riadenia motora
37 ENG BAR 15 PCM
38 ENG BAR 2 20 PCM
39 ETV 15 Elektrická regulačná ventil
* Niektoré modely

Blok poistiek (strana pre cestujúcich)

Blok poistiek (strana pre cestujúcich)

Mazda 3 – poistky – strana pre cestujúcich
Poloha Popis Amp [A] Popis
1 BOSE 30 Model vybavený Bose® Sound System *
2 P30 SEAT 30 Elektrické sedadlo *
3 P.WIND 30 Napájanie okna
4 D LOCK 25 Motor zámku dverí
5 – – –
6 – – –
7 ESCL – –
8 SAS 15 Airbag
9 – – –
10 HAZARD 15 Havarijné svetlá
11 METER 15 Na ochranu rôznych obvodov
12 OUTLET 15 Príslušenstvo zásuvka
13 R WIPER 15 Zadný stierač*
14 CIGAR 15 Zapaľovač cigariet
15 – – –
16 HEATER 10 Klimatizácia
17 MIRROR 10 Ovládanie zrkadla
18 ST SIG 10 Signál motorčeka na štartovanie
19 – – –
20 AUDIO 7,5 Systém audio
21 M.DEF 7,5 Rozmrazovanie zrkadla *
22 AFS 7,5 Systém adaptívneho predného osvetlenia *
23 – – –
24 ENG 20 Systém riadenia motora
25 – – –
26 – – –
27 – – –
28 – – –
29 – – –
30 P.WIND 25 Napájanie okna
31 – – –
32 F WIPER 25 Stierač a umývač predného skla
33 – – –
34 – – –
* Niektoré modely

Mazda 3 (2012-2013) – schéma poistkovej skrinky

Rok výroby: 2012, 2013.

Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 3 (2012-2013) je poistka 14 v poistkovej skrinke na strane cestujúceho.

Blok poistiek (motorový priestor)

Blok poistiek (motorový priestor)
Mazda 3 – poistky – motorový priestor
Poloha Popis Amp [A] Popis
1 DCDC * 1 – –
FAN 2*2 40 Ventilátor chladenia *
2 ENG MAIN 40 Systém riadenia motora
3 BTN 1 50 Na ochranu rôznych obvodov
4 A / C MAG 7,5 Klimatizácia
5 H / L HI 20 Diaľkové svetlá
6 FOG 15 Hmlové svetlá*
7 H/L WASH – –
8 SUNROOF 15 Otvoriteľná strecha *
9 HEATER*1 40 Klimatizácia
F.DEF RH * 2 – –
10 EVVT * 1 20 Systém riadenia motora
F.DEF LH * 2 – –
11 FAN 1 40 Ventilátor chladenia *
12 ROOM 15 Vnútorné osvetlenie
13 TCM 15 Systém riadenia motora *
14 DSC 20 Systém dynamického riadenia stability *
15 BTN 2 7,5 Na ochranu rôznych obvodov
16 AT PUMP – –
17 PTC * 1 – –
HEATER*2 40 Klimatizácia
18 INJ 30 Systém riadenia motora *
19 R.DEF 30 Rozmrazovanie zadného okna
20 IGKEY 2 40 Na ochranu rôznych obvodov
21 IGKEY 1 40 Na ochranu rôznych obvodov
22 HORN 15 Klaksón
23 STOP 15 Stop svetlá
24 ENG + B 10 Systém riadenia motora
25 FUEL PUMP 25 Systém napájania
26 ABS 40 ABS
27 SEAT WARM 20 Vyhrievanie sedadiel *
28 EHPAS 80 Posilňovač riadenia
29 – – –
30 ABS IG 7,5 ABS
31 SWS 7,5 Airbag
32 H / L LO RH 15 Hmlové svetlá (RH)
33 H / L LO LH 15 Hmlové svetlá (LH)
34 ILLUM 7,5 Osvecovanie prístrojovej dosky
35 TAIL 15 Zadné svetlá;

Svetlá na polohe;

Osvecovanie evidenčného čísla.
36 ENG INJ 15 Systém riadenia motora
37 ENG BAR 15 Systém riadenia motora
38 ENG INJ * 1   Systém riadenia motora
ENG BAR 2*2 20 Systém riadenia motora
39 EHPAS IG * 1 – –
ETV * 2 15 Systém riadenia motora
* Niektoré modely

* 1 SKYACTIV-G 2.0

* 2 MZR 2.0, MZR 2.3 DISI Turbo a MZR 2.5

Blok poistiek (strana pre cestujúcich)

Blok poistiek (strana pre cestujúcich)

Mazda 3 – poistky – strana pre cestujúcich
Poloha Popis Amp [A] Popis
1 BOSE – –
2 P SEAT 30 Sedadlo elektrické *
3 P.WIND 30 Napájanie okna
4 D LOCK 25 Motor zámku dverí
5 – – –
6 – – –
7 ESCL – –
8 SAS 15 Airbag
9 – – –
10 HAZARD 15 Výstražné svetlá;

Smerovky.
11 METER 15 Prístrojová doska
12 OUTLET 15 Zásuvka príslušenstva
13 R WIPER 15 Stierač a umývač zadného okna *
14 CIGAR 15 Zásuvka príslušenstva;

Zapaľovač.
15 – – –
16 HEATER 10 Klimatizácia
17 MIRROR 10 Ovládanie zrkadla
18 ST SIG 10 Systém kontroly motora
19 – – –
20 AUDIO 7,5 Systém audio
21 M.DEF 7,5 Rozmrazovanie zrkadla *
22 AFS 7,5 Systém adaptívneho predného osvetlenia *
23 – – –
24 ENG 20 Systém kontroly motora
25 – – –
26 METER2 – –
27 – – –
28 AUDIO2 – –
29 – – –
30 P.WIND 25 Napájanie okna
31 – – –
32 F WIPER 25 Stierač a umývač predného skla
33 BOSE 2 25 Model vybavený systémom Bose® Sound System *
34 – – –
* Niektoré modely

Mazda 3 (2014) – schéma poistky

Rok výroby: 2014, 2015.

Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 3 (2014) je poistka 11 v poistkovej skrinke naľavo.

Blok poistiek (motorový priestor)

Blok poistiek (motorový priestor)
Mazda 3 – poistky – motorový priestor
Poloha Popis Amp [A] Popis
1 FOG 15 Svetlomety fendinebbia *
2 H / L HI 20 Svetlomety abbaglianti *
3 H / CLEAN 20 –
4 STOP 10 Svetlomety stop
5 ROOM 15 Lucciola interna
6 ENG + B 7,5 Systém kontroly motora
7 FUEL WARM – –
8 HAZARD 25 Svetlomety núdzového osvetlenia;

Smerovky.
9 ABS / DSCS 30 ABS;

Systém kontroly dynamickej stability.
10 METER2 7,5 –
11 AUDIO2 7,5 Systém audio
12 BOSE 25 Model vybavený Bose ® Sound System *
13 AUDIO1 15 Systém audio
14 FUEL PUMP 15 Systém napájania
15 HID R DRL 15 Svetlomet (pravý) * 1;

Deňové svetlá
16 AT PUMP 15 –
17 HORN 15 Klaksón
18 TAIL 15 Zadné svetlomety;

Svetlomety evidenčného čísla;

Svetlomety parkovacie;

Predné obrysové svetlomety.
19 CNG – –
20 AT 15 Systém kontroly motora
21 R.WIPER 15 Stierač zadného okna *
22 A / C 7,5 Klimatizácia
23 ENGINE3 15 Systém riadenia motora
24 ENGINE2 15 Systém riadenia motora
25 ENGINE1 15 Systém riadenia motora
26 GLOW SIG 5 –
27 EVVT 20 Systém riadenia motora
28 WIPER 20 Stierač a umývač predného skla
29 DCDC REG – –
30 – – –
31 ADD FAN DE – –
32 P.WINDOW1 30 Elektrické okná
33 H / LOW R 15 Hmlové svetlá (pravé) * 2
34 H/L LOW L HID L 15 Svetlomet (ľavý) * 1;

Svetlomet hmlový (ľavý) * 2
35 METER1 10 Merací prístroj
36 IG2 30 Na ochranu rôznych obvodov
37 – – –
38 FAN DE – –
39 DCDC DE – –
40 SRS1 7,5 Airbag
41 ENGINE. IG1 15 Systém riadenia motora
42 C / U IG1 15 Na ochranu rôznych obvodov
43 – – –
* 1 S xenónovými svetlami

* 2 S halogénovými svetlami
Leggere  Mazda 323 – poistková skrinka

Blok poistiek (ľavá strana)

Blok poistiek (ľavá strana)

Mazda 3 – poistky – ľavá strana
Poloha Popis Amp [A] Popis
1 P.SEAT D 30 Elektrické kreslo *
2 D LOCK 25 Motor zámku dverí
3 P.WINDOW2 25 Elektrické okná
4 SEAT WARM 20 Vyhrievanie sedadla *
5 R.OUTLET3 15 Zásuvka na príslušenstvo
6 SRS2 / ESCL 15 Senzor hmotnosti sedadla *
7 SUNROOF 10 Otvoriteľná strecha *
8 M.DEF 7,5 De-ice zrkadlo *
9 R.OUTLET1 – –
10 MIRROR 7,5 Ovládanie zrkadla
11 F.OUTLET 15 Zásuvka na príslušenstvo

Zapaľovač cigariet;
12 AT IND 7,5 Indikátor zmeny AT
13 – – –
14 – – –
15 – – –
* Niektoré modely

Mazda 3 (2015-2016) – schéma motorového priestoru poistiek

Rok výroby: 2015, 2016.

Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 3 (2015-2016) je poistka 11 v poistkovej skrinke naľavo.

Blok poistiek (motorový priestor)

Blok poistiek (motorový priestor)
Mazda 3 – poistky – motorový priestor
Poloha Popis Amp [A] Popis
1 FOG 15 Svetlomety fendinebbia *
2 H / L HI 20 Svetlomety abbaglianti *
3 H / CLEAN 20 –
4 STOP 10 Svetlomety stop
5 ROOM 15 Vnútorné osvetlenie
6 ENG + B 7,5 Systém kontroly motora
7 FUEL WARM – –
8 HAZARD 25 Svetlomety na núdzové situácie;

Smerovky.
9 ABS / DSCS 30 ABS;

Systém dynamickej kontroly stability.
10 METER2 7,5 –
11 AUDIO2 7,5 Audio systém
12 BOSE 25 Model vybavený systémom Bose ® Sound System *
13 AUDIO1 15 Audio systém
14 FUEL PUMP 15 Systém napájania
15 HID R DRL 15 Svetlomet (pravý) * 1;

Denné svetlá
16 AT PUMP 15 –
17 HORN 15 Klakson
18 TAIL 15 Zadné svetlá;

Svetlá evidenčného čísla;

Parkovacie svetlá;

Predné obrysové svetlá.
19 CNG – –
20 AT 15 Systém kontroly motora
21 R.WIPER 15 Stierač zadného okna *
22 A / C 7,5 Klimatizácia
23 ENGINE3 15 Systém riadenia motora
24 ENGINE2 15 Systém riadenia motora
25 ENGINE1 15 Systém riadenia motora
26 GLOW SIG 5 –
27 EVVT 20 Systém riadenia motora
28 WIPER 20 Stierač a umývač čelného skla
29 DCDC REG – –
30 – – –
31 ADD FAN DE – –
32 P.WINDOW1 30 Elektrické okná
33 H / LOW R 15 Hlavné svetlá (pravé) * 2
34 H/L LOW L HID L 15 Hlavný svetlomet (ľavý) * 1;

Hmlové svetlo (ľavé) * 2
35 METER1 10 Prístrojová doska
36 IG2 30 Na ochranu rôznych obvodov
37 – – –
38 FAN DE – –
39 DCDC DE – –
40 SRS1 7,5 Airbag
41 ENGINE. IG1 15 Systém riadenia motora
42 C / U IG1 15 Na ochranu rôznych obvodov
43 – – –
* 1 S xenónovými svetlami

* 2 S halogénovými svetlami

Blok poistiek (ľavá strana)

Blok poistiek (ľavá strana)

Mazda 3 – poistky – ľavá strana
Poloha Popis Amp [A] Popis
1 P.SEAT D 30 Elektrické sedadlo *
2 D LOCK 25 Motor zámku dverí
3 P.WINDOW2 25 Elektrické okná
4 SEAT WARM 20 Vyhrievanie sedadla *
5 R.OUTLET3 15 Zásuvka príslušenstva
6 SRS2 / ESCL 15 Senzor hmotnosti sedadla *
7 SUNROOF 10 Otváracia strecha *
8 M.DEF 7,5 Ohrievač zrkadla *
9 R.OUTLET1 – –
10 MIRROR 7,5 Ovládanie zrkadla
11 F.OUTLET 15 Zásuvka príslušenstva

Zapaľovač cigariet;
12 AT IND 7,5 Ukazovateľ zmeny prevodového stupňa AT
13 – – –
14 – – –
15 – – –
* Niektoré modely

Mazda 3 (2017) – schéma poistky

Rok výroby: 2017.

Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 3 (2017) je poistka 11 v poistkovej skrinke naľavo.

Blok poistiek (motorový priestor)

Blok poistiek (motorový priestor)
Mazda 3 – poistky – motorový priestor
Poloha Popis Amperáže [A] Popis
1 FOG 15 Svetlomety hmlové svetlá *
2 H / L HI 20 Svetlomety anabbaglianti *
3 H / CLEAN 20 –
4 STOP 10 Svetlomety stop
5 ROOM 15 Lucciola interna
6 ENG + B 7,5 Systém riadenia motora
7 FUEL WARM – –
8 HAZARD 25 Svetlomety núdzové;

Smerovky.
9 ABS / DSCS 30 ABS;

Systém dynamického riadenia stability
10 METER2 7,5 –
11 AUDIO2 7,5 Audio systém
12 BOSE 25 Model vybavený Bose ® Sound System *
13 AUDIO1 15 Audio systém
14 FUEL PUMP 15 Systém napájania
15 HID R DRL 15 Svetlomet (pravý) * 1;

Svetlomety denné
16 AT PUMP 15 –
17 HORN 15 Klaksón
18 TAIL 15 Svetlomety zadné;

Svetlomety evidenčné;

Osvetlenie parkovania;

Svetlomety polohy predné bočné.
19 ST HEATER 15 Vyhrievaný volant *
20 W 15 Systém riadenia mosta motora
21 R.WIPER 15 Stierač zadného skla *
22 A / C 7,5 Klimatizácia
23 ENGINE3 15 Systém riadenia motora
24 ENGINE2 15 Systém riadenia motora
25 ENGINE3 15 Systém riadenia motora
26 GLOW SIG 5 –
27 EVVT 20 Systém riadenia motora
28 WIPER 20 Stierač a umývač predného skla
29 DCDC REG 30 –
30 EPB L FUEL.P2 30 Elektrická parkovacia brzda (EPB) (ľavá)
31 ADD FAN DE 40 –
32 P.WINDOW1 30 Elektrické okná
33 H / LOW R 15 Hlavné svetlá (pravé) * 2
34 H/L LOW L HID L 15 Svetlomet (ľavý) * 1;

Svetlomet s tlmeným svetlom (ľavý) * 2
35 METER1 10 Merací prístroj
36 IG2 30 Na ochranu rôznych obvodov
37 EPB R LPG 30 Elektrická parkovacia brzda (EPB) (pravá) *
38 FUEL.P3 FAN DE 40 –
39 DCDC DE 40 –
40 SRS1 7,5 Airbag
41 ENGINE. IG1 15 Systém riadenia motora
42 C / U IG1 15 Na ochranu rôznych obvodov
43 METER3 10 –
* 1 S xenónovými svetlami

* 2 S halogénovými svetlami

Blok poistiek (ľavá strana)

Blok poistiek (ľavá strana)

Mazda 3 – poistky – ľavá strana
Poloha Popis Amperáže [A] Popis
1 P.WINDOW3 P.SEAT D 30 Elektrické sedadlo *
2 D LOCK 25 Motor zámku dverí
3 P.WINDOW2 25 Elektrické okná
4 SEAT WARM 20 Vyhrievanie sedadla *
5 R.OUTLET3 15 Zásuvka príslušenstva
6 SRS2 / ESCL 15 Airbag
7 SUNROOF 10 Otváracia strecha *
8 M.DEF 7,5 Ohrievač zrkadla *
9 R.OUTLET1 15 –
10 MIRROR 7,5 Ovládanie zrkadla
11 F.OUTLET 15 Zásuvka príslušenstva
12 W IND 7,5 Indikátor zmeny prevodového stupňa AT
13 SRS1 7,5 –
14 METER1 10 –
15 C / U IG1 15 –
* Niektoré modely

Mazda 3 (2019-2020) – schéma poistky

Rok výroby: 2019, 2020.

Poistky zapaľovač cigariet (zásuvka napájania): F15 a F30 v poistkovej skrinke motorového priestoru.

Schéma poistky v kabíne

Poloha poistkovej skrinky

Nachádza sa na ľavej strane vozidla, za krytom.Mazda 3 (2019-2020) – schéma poistky

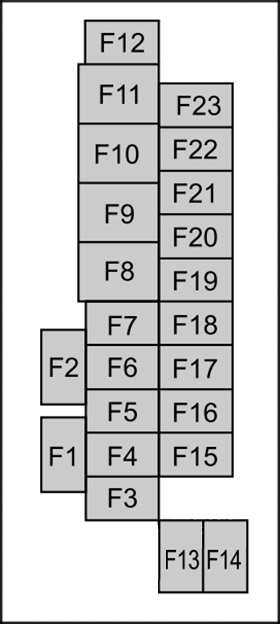

Schéma poistkovej skrinky

Mazda 3 (2019-2020) – schéma poistky - 2

Priradenie poistiek v kabíne (2019, 2020)

Nr Amp [A] Popis
Nr Amp [A] Popis
F1 – Nepoužíva sa
F2 – Nepoužíva sa
F3 – Nepoužíva sa
F4 15 A Elektrické zámky dverí (šofér)
F5 15 A Elektrické zámky dverí (cestujúci)
F6 – Nepoužíva sa
F7 – Nepoužíva sa
F8 – Nepoužíva sa
F9 30 A Elektrické okná (ovládanie)
F10 30 A Elektrické okná (cestujúci)
F11 30 A Elektrické sedadlo (šofér) (niektoré modely)
Nr Amp [A] Popis
F12 – Nepoužíva sa
F13 15 A Audio
F14 – Nepoužíva sa
F15 15 A Zámok zadných dverí
F 16 15 A Osvetlenie
F17 10 A Brzdové svetlá
F18 10 A Zadné svetlá
F19 10 A Zadné smerovky
F20 10 A Zadné svetlá
F21 10 A Zadné svetlá
F22 7,5 A Elektrické blokovanie riadenia (niektoré modely)
F23 – Nepoužíva sa

Schéma poistky v motorovom priestore

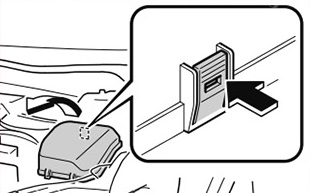

Poloha rozvádzača poistiek

Mazda 3 (2019-2020) – schéma poistky - 3

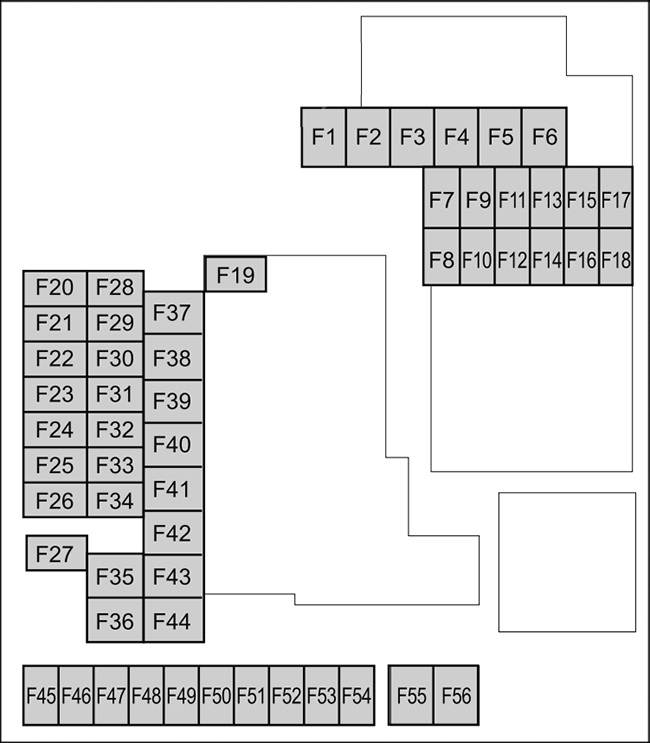

Schéma rozvádzača poistiek

Mazda 3 (2019-2020) – schéma poistky - 4

Priradenie poistiek v motorovom priestore (2019, 2020)

Nr Amp [A] Popis
Nr Amp [A] Popis
F1 – Nepoužíva sa
F2 20 A Ohrievač čelného skla (niektoré modely)
F3 30 A Systém riadenia motora
F3 20 A Nepoužíva sa
F4 20 A S-VT
F5 40 A Systém riadenia motora
F6 20 A Nepoužíva sa
F7 15 A Nepoužíva sa
F7 20 A Palivové čerpadlo
F8 15 A Systém riadenia motora
F9 15 A Systém riadenia prevodovky (niektoré modely)
F10 15 A Systém riadenia motora
F11 7,5 A Klimatizácia
F12 15 A Systém riadenia motora
F13 15 A Nepoužíva sa
F14 20 A Vyhrievanie predných sedadiel (niektoré modely)
F15 20 A Nepoužíva sa
F 16 15 A Na ochranu rôznych obvodov
F17 – Nepoužíva sa
F18 15 A Zásuvka príslušenstva
F19 60 A Systém asistencie riadeniu
F20 15 A Svetlomet (ľavý) 1
F21 15 A Svetlomet (pravý) 1
F22 15 A Na ochranu rôznych obvodov
F23 30 A ABS;

Systém riadenia dynamickej stability (EPS).
F24 15 A Svetlomet (ľavý) 2
F25 15 A Svetlomet (pravý) 2
F26 7,5 A Diagnostika na palube
Nr Amp [A] Popis
F27 25 A Na ochranu rôznych obvodov
F28 25 A Na ochranu rôznych obvodov
F29 15 A Tergič
F30 15 A Zásuvka príslušenstva
F31 15 A Klaksón
F32 – Nepoužíva sa
F33 – Nepoužíva sa
F34 – Nepoužíva sa
F35 50A ABS;

Systém kontroly dynamickej stability.
F36 – Nepoužíva sa
F37 40 A Ohrievač zadného skla
F38 50 A Na ochranu rôznych obvodov
F39 – Nepoužíva sa
F40 40 A Klimatizácia
F41 – Nepoužíva sa
F42 20 A Tergič
F43 30 A Ventilátor chladenia
F44 30 A Na ochranu rôznych obvodov
F45 10 A Systém kontroly motora
F46 15 A Audio
F47 15 A Na ochranu rôznych obvodov
F48 7,5 A Airbag
F49 15 A Sada smeroviek
F50 15 A Interné osvetlenie
F51 25 A Audio systém
F52 10 A Otvárateľná strecha (niektoré modely)
F53 15 A Systém kontroly motora
F54 15 A i-ACTIVSENSE
F55 50 A Nepoužíva sa
F56 50 A Nepoužíva sa

O Mazda 3 (2004-2020)

Mazda 3, uvedená na trh v roku 2004, je populárny kompaktný automobil známy svojím športovým dizajnom a spoľahlivosťou. Tento model je dostupný v rôznych verziách karosérie, vrátane sedan a hatchback, a ponúka širokú škálu motorových možností, ktoré zahŕňajú benzínové a naftové motory s rôznymi výkonmi. Mazda 3 je oceňovaná pre svoje jazdné vlastnosti, pohodlie a moderné technológie, ktoré zahŕňajú pokročilé bezpečnostné funkcie a infotainment systémy. V priebehu rokov prešla niekoľkými modernizáciami, ktoré zlepšili jej výkon, efektivitu a celkový vzhľad.

Schéma poistkovej skrinky Mazda 3

Táto stránka zobrazuje schému poistkovej skrinky pre model Mazda 3, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. Typické umiestnenia poistkovej skrinky pre tento automobil sú pod kapotou a v interiéri vozidla, zvyčajne v blízkosti palubnej dosky. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a správnu funkciu vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.

Post correlati:

  1. Mazda 323 – poistková skrinka
  2. Mazda CX-5 (2013-2022) – poistková skrinka
  3. Mazda CX-30 (2020-2021) – poistková skrinka
  4. Mazda Bongo (1995-2005) – poistková skrinka
  5. Mazda Premacy (1999-2005) – poistková skrinka
  6. Mazda CX-3 (2015-2022) – poistková skrinka
  7. Mazda BT-50 (2006-2011) – poistková skrinka
  8. Mazda CX-8 (2018-…) – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
