Mazda 6 (2004-2021) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Mazda 6 (2004–2021), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Mazda 6 (2004) – schéma poistky
Rok výroby: 2004.
Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 6 (2004) je poistka 10 v paneli poistiek vľavo.
Blok poistiek (motorový priestor)
| Poloha | Popis | Amp [A] | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | SPARE | 20 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | SPARE | 15 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | SPARE | 10 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | INJ | 15 | Injektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | ENG BAR | 10 * 1 | Senzor prúdenia vzduchu;
Ventil EGR. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 * 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | ENG BAR2 * 1 | 15 | Senzor O2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ENG BB * 2 | 5 | Chladiaca ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | HEAD LR | 10 | Hmlové svetlá (pravé) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | HEAD LL | 10 | Hmlové svetlá (ľavé) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | HEAD HL | 10 | Svetlomet (ľavý) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | HEAD HR | 10 | Svetlomety (pravé) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | ITP | 7,5 | Senzor polohy akcelerátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | HAZARD | 10 | Havarijné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | STOP | 15 | Brzdy, zadné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | TCM * 1 | 10 | TCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG1 * 2 | 15 | Senzor O2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | ENG + B | 7,5 | PCM, TCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | PUMP DI CARBURANTE | 15 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | IG KEY | 40 | Zem a ostrekovač čelného skla;
Ovládač motora; Zapaľovač cigariet. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | P.WIND | 30 | Napájanie okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | IG KEY2 | 30 | Svetlomety cúvania;
Riadiaca jednotka kúrenia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | BLOWER | 40 | Motor ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | BTN | 40 | Osvetlenie interiéru;
Zámok dverí. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | DEFOG | 40 | Odmlžovanie zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | ABS | 60 | ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | AD FAN*1 | 30 | Ventilátor chladenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FAN2 * 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | FAN*1 | 30 | Ventilátor chladenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FAN1 * 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | TAIL | 10 | Osvetlenie prístrojovej dosky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | MAG | 10 | Magnetická spojka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | AUDIO | 15 | Audio systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | P.SEAT | 30 | Elektrické sedadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | OPENER | 7,5 | Otvorenie uzáveru nádrže | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | FOG | 15 | Svetlomety hmlových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | MAIN | 100A * 1 | Na ochranu všetkých obvodov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| METER3 | 120A * 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * 1 Motor s objemom 2,5 litra
* 2 Motor s objemom 3,7 litra |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Blok poistiek (ľavá strana)
| Poloha | Popis | Amp [A] | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | MOTOR IG | 15 | Riadiaca jednotka motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | METER IG | 15 | Set indikátorov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | SEAT | 15 | Vyhrievanie sedadla;
Rozmrazovanie zadného okna. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | M.DEF | 7,5 | Rozmrazovanie zrkadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | WIPER | 20 | Stierač a tryskový systém čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | SAS | 15 | Jednotka ABS;
Jednotka SAS. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | BACK | 5 | Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | A / C | 15 | Klimatizácia;
Vykurovanie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | METER ACC | 5 | Set indikátorov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | CIGAR | 15 | Zapaľovač cigariet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | ROOM | 15 | Vnútorné osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | MIRROR | 5 | Ovládanie zrkadla.
Audio systém |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | R.CIGAR | 15 | Zásuvka príslušenstva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | D.LOCK | 30 | Elektrický zámok dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mazda 6 (2005) – schéma poistky
Rok výroby: 2005.
Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 6 (2005) je poistka 10 v poistkovej skrinke naľavo.
Blok poistiek (motorový priestor)
| Poloha | Popis | Amp [A] | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | SPARE | 20 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | SPARE | 15 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | SPARE | 10 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | INJ | 15 | Injektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | ENG BAR | 10 * 1 | Senzor prúdenia vzduchu;
Ventil EGR. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 * 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | ENG BAR2 * 1 | 15 | Senzor O2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ENG BB * 2 | 5 | Chladiaca ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | HEAD LR | 10 | Hmlové svetlá (pravé) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | HEAD LL | 10 | Hmlové svetlá (ľavé) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | HEAD HL | 10 | Svetlomet (ľavý) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | HEAD HR | 10 | Svetlomety (pravé) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | ITP | 7,5 | Senzor polohy akcelerátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | HAZARD | 10 | Aktivuje výstražné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | STOP | 15 | Brzdy;
Zadné svetlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | TCM | 10 | TCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | ENG + B | 7,5 | PCM, TCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | PUMP FUEL | 15 | Palivové čerpadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | IG KEY | 40 | Intermitencia a stierač čelného skla;
Kontrolér motora; Zapaľovač cigariet. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | P.WIND | 30 | Napájanie okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | IG KEY2 | 30 | Motore tergicristallo posteriore *;
Controllore riscaldatore. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | BLOWER | 40 | Motore ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | BTN | 40 | Osvetlenie interiéru;
Zámok elektrických dverí. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | DEFOG | 40 | Odmlžovanie zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | ABS | 60 | ABS * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | AD FAN*1 | 30 | Ventilátor chladenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FAN2 * 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | FAN*1 | 30 | Ventilátor chladenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FAN1 * 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | TAIL | 10 | Zadné svetlá;
Osvetlenie evidenčného čísla; Svetlá na státie |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | ILLUMI | 10 | Osvetlenie prístrojovej dosky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | MAG | 10 | Magnetická spojka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | AUDIO | 15 | Audio systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | P.SEAT | 30 | Elektrické sedadlo * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | OPENER | 7,5 | Motore otvárač batožinového priestoru * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | IG1 * 2 | 15 | CAT SSR | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | FOG | 15 | Hmlové svetlá* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | MAIN | 100 * 1 | Na ochranu všetkých obvodov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| METER3 | 120 * 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * 1 motor s objemom 2,5 litra
* 2 motor s objemom 3,7 litra |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Blok poistiek (ľavá strana)
| Poloha | Popis | Amp [A] | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | MOTOR IG | 15 | Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | METER IG | 15 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | SADADLO | 15 | Vyhrievanie sedadla *;
Odmlžovanie zadného okna. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | M.DEF | 7,5 | Odmlžovanie zrkadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | WIPER | 20 | Stierač a umývač čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | SAS | 15 | Jednotka ABS *;
Jednotka SAS. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | A / C | 15 | Vyhrievanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | METER ACC | 5 | Automatické deaktivovanie jednotky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | CIGAR | 15 | Zapaľovač cigariet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | ROOM | 15 | Interné osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | R.WIP | 10 | Zadný stierač* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | MIRROR | 5 | Zrkadlo riadenia napájania;
Audio systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | R.CIGAR | 15 | Zásuvka pre príslušenstvo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | D.LOCK | 30 | Elektrický zámok dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mazda 6 (2006-2008) – schéma poistkovej skrinky
Rok výroby: 2006, 2007, 2008.
Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 6 (2006-2008) je poistka 19 v poistkovej skrinke v motorovom priestore.

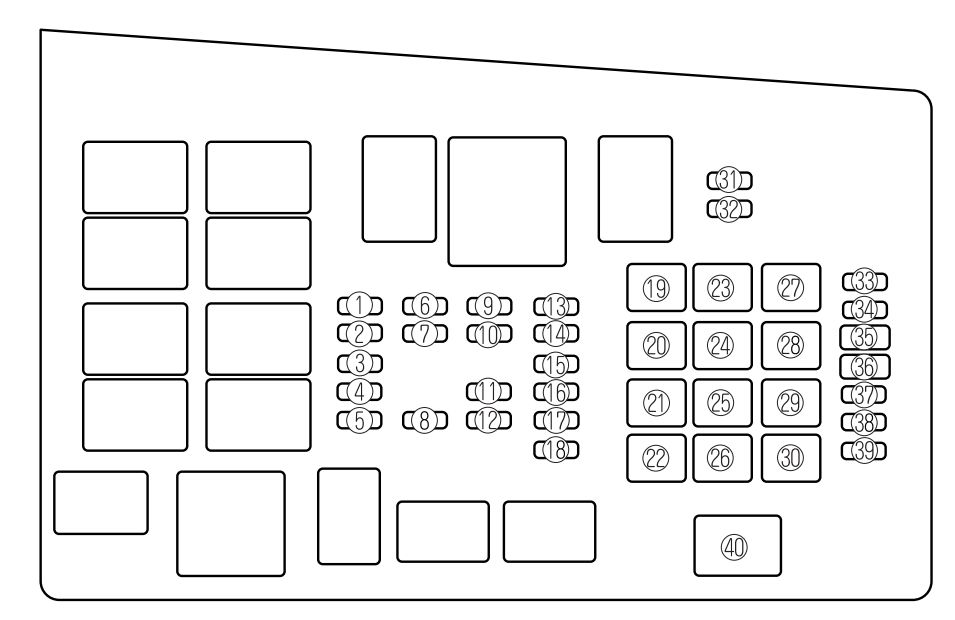

Blok poistiek (motorový priestor)
| Číslo | Popis | Amperáž [A] | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | SPARE | 20 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | SPARE | 15 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | SPARE | 10 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | M.DEF | 7,5 | Ohrievač zrkadla * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | INJ | 15 | Vstrekovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | ENG BAR | 10 * 1 | Senzor prietoku vzduchu;
Regulačná ventil EGR. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 * 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – * 1 | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ENG BB * 2 | 5 | Chladiaca ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | HEAD LR | 15 | Hmlové svetlá (pravé) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | HEAD LL | 15 | Hmlové svetlá (ľavé) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | HEAD HL | 10 | Svetlomet (ľavý) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | HEAD HR | 10 | Svetlomet (pravý) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | ITP | 7,5 | Senzor polohy akcelerátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | HAZARD | 10 | Zapnúť núdzové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | STOP | 20 | Brzda;
Klaksón. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | TCM | 15 * 1 | TCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 * 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | ENG + B | 7,5 | PCM, TCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | FUEL PUMP | 15 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | IG KEY1 | 30 | Riadiaca jednotka motora;
Zapaľovač cigariet. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | P.WIND | 30 | Napájanie okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | DRL | 20 | DRL | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | BLOWER | 40 | Motore ventilatore | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | BTN | 40 | Osvetlenie horné;
Zámok elektrických dverí. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | IG KEY2 | 40 | Motore stierača zadného skla *;
Regulátor kúrenia; Stierač a umývač predného skla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | DEFOG | 40 | Odmlžovač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | ABS | 60 | ABS * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | AD FAN*1 | 30 | Ventola chladenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FAN2 * 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | FAN*1 | 30 | Ventola chladenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FAN1 * 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | TAIL | 10 | Zadné svetlá;
Osvetlenie evidenčného čísla; Svetlá na státie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | ILLUMI | 10 | Osvetlenie prístrojovej dosky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | MAG | 10 | Magnetická spojka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | AUDIO | 15 | Audio systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | P.SEAT | 30 | Elektrické sedadlo * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | OPENER | 7,5 | Motore otvárača batožinového priestoru * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG1 * 2 | 15 | CAT SSR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | FOG | 15 | Hmlové svetlá* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | MAIN | 120 | Na ochranu všetkých obvodov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * 1 Motor s objemom 2,5 litra
* 2 Motor s objemom 3,7 litra |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Blok poistiek (bočný panel vodiča)
| Poloha | Popis | Amperáž [A] | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | ZAPAĽOVAČ | 15 | Napájanie pre príslušenstvo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | RIADENIE MOTORA | 15 | Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | A / C | 10 | Vyhrievanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | ZRKADLO | 5 | Ovládanie zrkadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | SAS | 10 | Jednotka ABS;
Jednotka SAS. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | SEDADLO | 15 | Vyhrievanie sedadla * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | MERANIE ACC | 5 | Kontrolka audio vypnutá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | MERANIE IG | 15 | Súprava ukazovateľov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | R.WIP | 10 | Zadný stierač* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | D.LOCK | 30 | Elektrické uzamykanie dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | R.ZAPAĽOVAČ | 15 | Napájanie pre príslušenstvo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | STIERAČ | Predný stierač a umývač skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | IZBA | 15 | Vnútorné osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | REZERVA | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | REZERVA | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | REZERVA | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mazda 6 (2009-2010) – schéma poistkovej skrinky
Rok výroby: 2009, 2010.
Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 6 (2009-2010) je poistka 11 v poistkovej skrinke na strane cestujúceho.
Blok poistiek (motorový priestor)
| Poloha | Popis | Amp [A] | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | M.DEF | 10 | Deghiacciatore zrkadlo * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | ST SIG | 5 | Signál motorčeka štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | ABS SOL | 30 | ABS, DSC * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | P.WIND (P) | 25 | Napájanie okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | P.SEAT (P) | 30 | Sediačka elektrická * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | SUN ROOF | 15 | Otváracia strecha * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | TAIL | 15 | BCM, zadné svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | P.OUTLET (R) | 15 | Vývod príslušenstva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | AUDIO | 30 | Audio systém
(model vybavený Bose® Sound System) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | ABS MOTOR | 60 | ABS, DSC * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | P.WIND (D) | 40 | Napájanie okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | DEFOG | 20 | Deghiacciatore zadné okno | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | SEAT HEAT | 20 | Vyhrievanie sedadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | A / C | 10 | Klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | FOG | 15 | Svetlomety hmlové* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | BLOWER 2 | 15 | Motor ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | FAN | 60 | Chladiaci ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | P.SEAT (D) | 30 | Sediačka elektrická * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | BTN | 30 | Na ochranu rôznych obvodov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | IG KEY2 | 40 | Štartovací systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | VENTILÁTOR | 40 | Motor ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | PALIVOVÉ ČERPADLO | 26 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | SILNIK 2 | 15 | Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | EGI INJ | 15 | Vstrekovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | PCM | 10 | Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | MOTOR | 10 * 1 | Systém riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 * 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | IG | 20 | Na ochranu rôznych obvodov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | TCM | 20 | TCM * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | ESCL | 10 | Elektronická blokácia riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | IG KEY1 | 40 | Na ochranu rôznych obvodov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | HLAVNÝ | 125 | Na ochranu všetkých obvodov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | DRL | 20 | DRL * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | NEHODA | 10 | Výstražné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | ENG + B | 10 | PCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | STOP | 10 | Brzdové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | HORN | 15 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | HLAVNÉ HI RH | 15 | Hlavné svetlá (pravé) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | HLAVNÉ LO RH | 10 | Hmlové svetlá (pravé) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | HLAVNÉ HI LH | 15 | Hlavné svetlá (ľavé) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | HLAVNÉ LO LH | 10 | Hmlové svetlá (ľavé) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * 1 motor s objemom 2,5 litra
* 2 Motor s objemom 3,7 litra |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Blok poistiek (bočný panel vodiča)
| Poloha | Popis | Amp [A] | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | P.WIND | 30 | Napájanie okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | METER IG | 15 | Na ochranu rôznych obvodov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | ILLUMI | 7,5 | BCM, osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | MIRROR | 5 | Zrkadlo kontroly výkonu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | SAS | 5 | Airbag;
ABS. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | INT, LOCK / SHIFT | 5 | Spínač AT * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | HEGO | 5 | Zrkadlo kontroly výkonu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | A / C | 10 | Klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | P.OUTLET / CIGAR | 15 | Zapaľovač cigariet* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | D. LOOK | 25 | BCM;
Motor zámku dverí. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | ENGINE IG | 15 | Systém kontroly motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | WIPER | 25 | Stierač a umývač predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | ROOM | 15 | Vnútorné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | SPARE | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | SPARE | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | SPARE | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mazda 6 (2011-2013) – schéma poistkovej skrinky
Rok výroby: 2011, 2012, 2013.
Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 6 (2011-2013) je poistka 11 v poistkovej skrinke na strane cestujúceho.
Blok poistiek (motorový priestor)
| Poloha | Popis | Amp [A] | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | M.DEF | 10 | Deghiacciatore zrkadlo * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | ST SIG | 5 | Signál motorčeka štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | ABS SOL | 30 | DSC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | P.WIND (P) | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | P.SEAT (P) | 30 | Sedia elektrická * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | SUN ROOF | 15 | Otvoriteľná strecha * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | TAIL | 15 | BCM, zadné svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | P.OUTLET (R) | 15 | Napájací zdroj | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | AUDIO | 30 | Audio systém
(model vybavený Bose® Sound System) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | ABS MOTOR | 60 | DSC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | P.WIND (D) | 40 | Napájanie okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | DEFOG | 20 | Deghiacciatore zadné okno | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | SEAT HEAT | 20 | Vyhrievanie sedadla * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | A / C | 10 | Klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | FOG | 15 | Hmlové svetlá* | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | BLOWER 2 | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | FAN | 60 | Ventilátor chladenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | P.SEAT (D) | 30 | Sedia elektrická * | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | BTN | 30 | Na ochranu rôznych obvodov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | IG KEY2 | 40 | Štartovací systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | VENTILÁTOR | 40 | Motor ventilátora |
| 22 | PALIVOVÉ ČERPADLO | 26 | Čerpadlo paliva |
| 23 | ENGINE2 | 15 | Riadiaca jednotka motora * |
| 24 | EGI INJ | 15 | Vstrekovač |
| 25 | PCM | 10 | Riadiaca jednotka motora |
| 26 | ENGINE | 10 * 1 | Riadiaca jednotka motora |
| 20 * 2 | |||
| 27 | IG | 20 | Na ochranu rôznych obvodov * |
| 28 | TCM | 20 | TCM * |
| 29 | ESCL | 10 | Elektronická blokácia riadenia * |
| 30 | IG KEY1 | 40 | Na ochranu rôznych obvodov |
| 31 | HLAVNÝ | 125 | Na ochranu všetkých obvodov |
| 32 | DRL | 20 | DRL * |
| 33 | HROZBA | 10 | Výstražné svetlá |
| 34 | ENG + B | 10 | PCM |
| 35 | STOP | 10 | Brzdové svetlá |
| 36 | HORN | 15 | Klakson |
| 37 | HLAVNÉ HI RH | 15 | Diaľkové svetlá (pravé) * |
| 38 | HLAVNÉ LO RH | 10 | Potkávacie svetlá (pravé) |
| 39 | HLAVNÉ HI LH | 15 | Diaľkové svetlo (ľavé) * |
| 40 | HLAVNÉ LO LH | 10 | Potkávacie svetlá (ľavé) |
| * 1 motor s objemom 2,5 litra
* 2 Motor s objemom 3,7 litra |
|||
Blok poistiek (strana pre cestujúcich)
| Poloha | Popis | Amp [A] | Popis |
| 1 | P.WIND | 30 | Napájanie okna |
| 2 | METER IG | 15 | Na ochranu rôznych obvodov |
| 3 | ILLUMI | 7,5 | BCM, osvetlenie |
| 4 | MIRROR | 5 | Zrkadlo kontroly výkonu |
| 5 | SAS | 5 | Airbag;
ABS. |
| 6 | – | – | – |
| 7 | INT, LOCK / SHIFT | 5 | Spínač AT * |
| 8 | – | – | – |
| 9 | HEGO | 5 | Riadiaca jednotka motora * |
| 10 | A / C | 10 | Klimatizácia |
| 11 | P.OUTLET / CIGAR | 15 | Napájacia zásuvka |
| 12 | D. LOOK | 25 | BCM;
Motor zámku dverí. |
| 13 | ENGINE IG | 15 | Riadiaca jednotka motora |
| 14 | WIPER | Stierač a umývač čelného skla | |
| 15 | ROOM | 15 | Vnútorné svetlá |
| 16 | SPARE | 20 | – |
| 17 | SPARE | 10 | – |
| 18 | SPARE | – | – |
Mazda 6 (2014) – schéma poistkovej skrinky
Rok výroby: 2014.
Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 6 (2014) je poistka 9 v poistkovej skrinke naľavo.
Blok poistiek (motorový priestor)
| Poloha | Popis | Amp [A] | Popis |
| 1 | ADD FAN GE | 30 | Ventilátor chladenia |
| 2 | IG2 | 30 | Pre ochranu rôznych obvodov |
| 3 | INJECTOR | 30 | Riadiaci systém motora |
| 4 | FAN DE | – | – |
| 5 | P.WINDOW1 | 30 | Elektrické okná * |
| 6 | – | – | – |
| 7 | ADD FAN DE | – | – |
| 8 | EVVT | 20 | Riadiaci systém motora |
| 9 | DEFOG | 40 | Odmrazovanie zadného okna |
| 10 | DCDC DE | – | – |
| 11 | FAN GE | 30 | Ventilátor chladenia |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | ENG.MAIN | 40 | Riadiaci systém motora |
| 16 | ABS / DSC M | 50 | ABS;
Riadiaci systém dynamickej stability. |
| 17 | CABIN+B | 50 | Pre ochranu rôznych obvodov |
| 18 | WIPER | 20 | Stierač a umývač čelného skla |
| 19 | HEATER | 40 | Klimatizácia |
| 20 | DCDC REG | – | – |
| 21 | ENGINE.IG1 | 7,5 | Riadiaci systém motora |
| 22 | C / U IG1 | 15 | Pre ochranu rôznych obvodov |
| 23 | H/L LOW L HID L | 15 | Svetlomet (ľavý) * 1;
Osvetlenie polohy (ľavé) * 2. |
| 24 | H / LOW R | 15 | Osvetlenia polohy (pravé) * 2 |
| 25 | ENGINE3 | 15 | Riadiaci systém motora |
| 26 | ENGINE2 | 15 | Riadiaci systém motora |
| 27 | ENGINE1 | 15 | Riadiaci systém motora |
| 28 | AT | 15 | Systém kontroly mosta motora |
| 29 | H / CLEAN | – | – |
| 30 | A / C | 7,5 | Klimatizácia |
| 31 | AT PUMP | – | – |
| 32 | STOP | Brzdové svetlá | |
| 33 | R.WIPER | – | – |
| 34 | H / L HI | 20 | Diaľkové svetlá |
| 35 | HID R | 15 | Svetlomet (pravý) * 1 |
| 36 | FOG | 15 | Hmlové svetlá |
| 37 | ENG + B | 7,5 | Systém kontroly motora |
| 38 | AUDIO2 | 7,5 | Audio systém |
| 39 | GLOW SIG | – | – |
| 40 | METER2 | – | – |
| 41 | METER1 | 10 | Set ukazovateľov |
| 42 | SRS1 | 7,5 | Airbag |
| 43 | BOSE | 25 | Model vybavený Bose® Sound Systemí |
| 44 | AUDIO1 | 15 | Audio systém |
| 45 | ABS / DSC S. | 30 | ABS;
Systém kontroly dynamickej stability. |
| 46 | FUEL PUMP | 15 | Systém napájania |
| 47 | FUEL WARM | – | – |
| 48 | TAIL | 15 | Zadné svetlá;
Osvetlenie evidenčného čísla. |
| 49 | – | – | – |
| 50 | HAZARD | Havarijné svetlá;
Smerovky; Predné pozičné svetlá; Svetlá na státie. |
|
| 51 | DRL | 15 | Deň svetlá* |
| 52 | R.OUTLET2 | 15 | Príslušenstvo zásuvka |
| 53 | HORN | 15 | Klakson |
| 54 | ROOM | 15 | Vnútorné svetlo |
| * 1 S xenónovými svetlometmi
* 2 S halogénovými svetlometmi |
|||

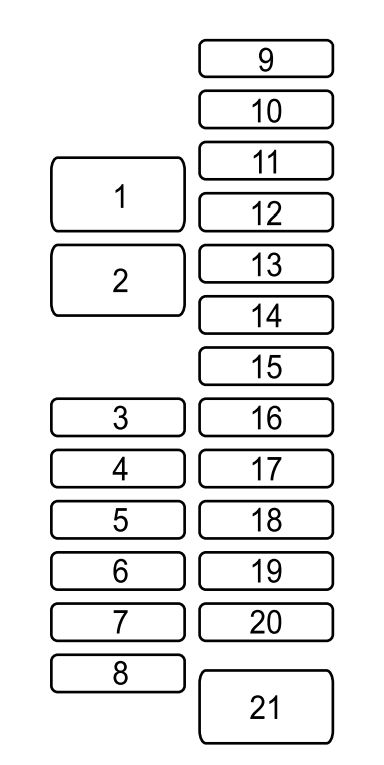

Blok poistiek (ľavá strana)
| Poloha | Popis | Amp [A] | Popis |
| 1 | P.SEAT D | 30 | Elektrické sedadlo * |
| 2 | P.WINDOW3 | 30 | Elektrické okná * |
| 3 | R.OUTLET3 | – | – |
| 4 | P.WINDOW2 | 25 | Elektrické okná |
| 5 | SRS2 / ESCL | 15 | Senzor hmotnosti sedadla * |
| 6 | D.LOCK | 25 | Elektrické uzamykanie dverí |
| 7 | SEAT WARM | 20 | Vyhrievanie sedadla * |
| 8 | SUNROOF | 10 | Otváracia strecha * |
| 9 | F.OUTLET | 15 | Príslušenstvo zásuvka |
| 10 | MIRROR | 7,5 | Ovládanie zrkadla |
| 11 | R.OUTLET1 | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Rozmrazovanie zrkadla * |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | – | – | – |
| 21 | P.SEAT P | 30 | Elektrické sedadlo * |
Mazda 6 (2015) – schéma poistky
Rok výroby: 2015.
Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 6 (2015) je poistka 9 v poistkovej skrinke naľavo.

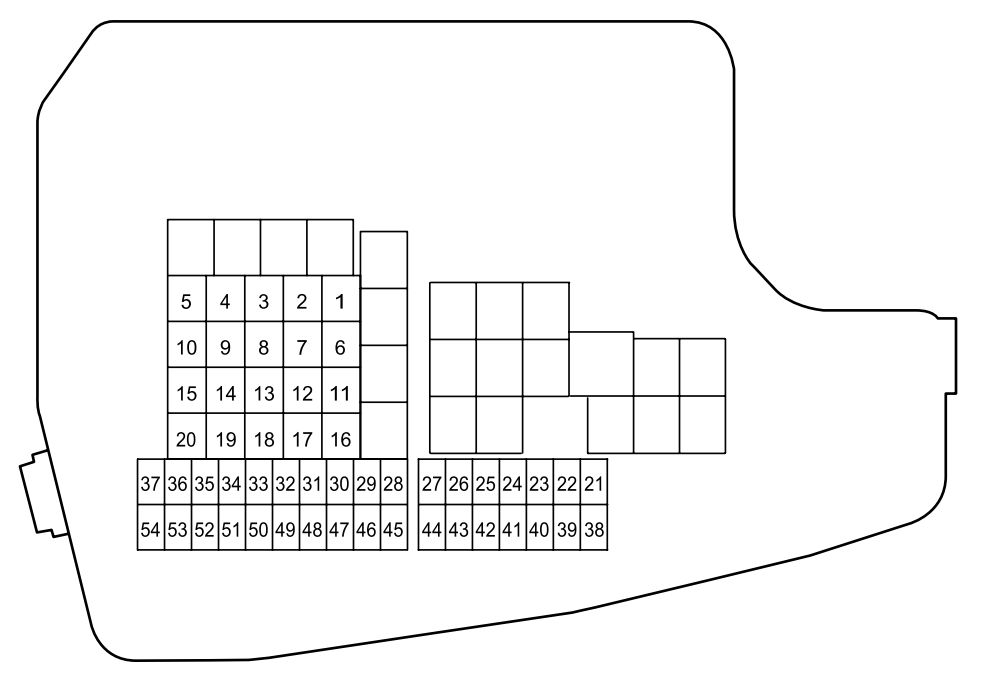

Blok poistiek (motorový priestor)
| Poloha | Popis | Amp [A] | Popis |
| 1 | ADD FAN GE | 30 | Ventilátor chladenia |
| 2 | IG2 | 30 | Na ochranu rôznych obvodov |
| 3 | INJECTOR | 30 | Systém riadenia motora |
| 4 | FAN DE | 40 | – |
| 5 | P.WINDOW1 | 30 | Elektrické okná * |
| 6 | – | – | – |
| 7 | ADD FAN DE | 40 | – |
| 8 | EVVT | 20 | Systém riadenia motora |
| 9 | DEFOG | 40 | Odmlžovač zadného skla |
| 10 | DCDC DE | 40 | – |
| 11 | FAN GE | 30 | Ventilátor chladenia |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | ENG.MAIN | 40 | Systém riadenia motora |
| 16 | ABS / DSC M | 50 | ABS, systém riadenia dynamickej stability |
| 17 | CABIN+B | 50 | Na ochranu rôznych obvodov |
| 18 | WIPER | 20 | Stierač a umývač čelného skla |
| 19 | HEATER | 40 | Klimatizácia |
| 20 | DCDC REG | 30 | – |
| 21 | ENGINE.IG1 | 7,5 | Systém riadenia motora |
| 22 | C / U IG1 | 15 | Na ochranu rôznych obvodov |
| 23 | H/L LOW L HID L | 15 | Svetlomet (ľavý) * 1;
Svetlomet s tlmeným svetlom (ľavý) * 2. |
| 24 | H / LOW R | 15 | Svetlomet s tlmeným svetlom (pravý) * 2 |
| 25 | ENGINE3 | 15 | Systém riadenia motora |
| 26 | ENGINE2 | 15 | Systém riadenia motora |
| 27 | ENGINE1 | 15 | Systém riadenia motora |
| 28 | AT | 15 | Systém kontroly mosta motora |
| 29 | H / CLEAN | 20 | – |
| 30 | A / C | 7,5 | Klimatizácia |
| 31 | AT PUMP | 15 | – |
| 32 | STOP | 10 | Svetlomety stop |
| 33 | R.WIPER | 15 | Systém antifurto * |
| 34 | H / L HI | 20 | Svetlomety diaľkové |
| 35 | HID R. | 15 | Svetlomet (pravý) * 1 |
| 36 | FOG | 15 | Svetlomety hmlové* |
| 37 | ENG + B | 7,5 | Systém kontroly motora |
| 38 | AUDIO2 | 7,5 | Audio systém |
| 39 | GLOW SIG | 5 | – |
| 40 | METER2 | 7,5 | – |
| 41 | METER1 | 10 | Prístrojová doska |
| 42 | SRS1 | 7,5 | Airbag |
| 43 | BOSE | 25 | Model vybavený Bose® Sound Systemí |
| 44 | AUDIO1 | 15 | Audio systém |
| 45 | ABS / DSC S. | 30 | ABS;
Systém kontroly dynamickej stability. |
| 46 | FUEL PUMP | 15 | Systém napájania |
| 47 | FUEL WARM | 25 | – |
| 48 | TAIL | 15 | Svetlomety zadné;
Osvetlenie evidenčného čísla. |
| 49 | FUEL PUMP2 | 25 | – |
| 50 | HAZARD | 25 | Svetlomety núdzové;
Smerovky; Svetlomety polohy predné; Svetlomety parkovacie. |
| 51 | DRL | 15 | Svetlomety denné* |
| 52 | R.OUTLET2 | 15 | Zásuvka príslušenstva |
| 53 | HORN | 15 | Klaksón |
| 54 | ROOM | 15 | Vnútorné osvetlenie |
| * 1 S xenónovými svetlometmi
* 2 S halogénovými svetlometmi |
|||
Blok poistiek (ľavá strana)
| Poloha | Popis | Amp [A] | Popis |
| 1 | P.SEAT D | 30 | Elektrická stolička * |
| 2 | P.WINDOW3 | 30 | Elektricky ovládané okná * |
| 3 | R.OUTLET3 | – | – |
| 4 | P.WINDOW2 | 25 | Elektricky ovládané okná |
| 5 | SRS2 / ESCL | 15 | Senzor hmotnosti sedadla * |
| 6 | D.LOCK | 25 | Elektrické uzamykanie dverí |
| 7 | SEAT WARM | 20 | Vyhrievanie sedadla * |
| 8 | SUNROOF | 10 | Otvoriteľná strecha * |
| 9 | F.OUTLET | 15 | Príslušenstvo zásuvka |
| 10 | MIRROR | 7,5 | Ovládanie zrkadla |
| 11 | R.OUTLET1 | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Ohrievač zrkadla * |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | AT IND | 7,5 | Smerovka AT * |
| 21 | P.SEAT P | 30 | Elektrické sedadlo * |
Mazda 6 (2016) – schéma poistkovej skrinky
Rok výroby: 2016.
Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 6 (2016) je poistka 9 v poistkovej skrinke naľavo.
Blok poistiek (motorový priestor)
| Poloha | Popis | Amp [A] | Popis |
| 1 | ADD FAN GE | 30 | Ventilátor chladenia |
| 2 | IG2 | 30 | Na ochranu rôznych obvodov |
| 3 | INJECTOR | 30 | Systém riadenia motora |
| 4 | FAN DE | 40 | – |
| 5 | P.WINDOW1 | 30 | – |
| 6 | – | – | – |
| 7 | ADD FAN DE | 40 | – |
| 8 | EVVT | 20 | Systém riadenia motora |
| 9 | DEFOG | 40 | Odmrazovanie zadného skla |
| 10 | DCDC DE | 40 | – |
| 11 | FAN GE | 30 | Ventilátor chladenia |
| 12 | EPB L. | 20 | Elektrická parkovacia brzda (ľavá) |
| 13 | AUDIO | 40 | Audio systém |
| 14 | EPB R | 20 | Elektrická parkovacia brzda (pravá) |
| 15 | ENG.MAIN | 40 | Systém riadenia motora |
| 16 | ABS / DSC M | 50 | ABS;
Systém dynamickej kontroly stability. |
| 17 | CABIN+B | 50 | Na ochranu rôznych obvodov |
| 18 | WIPER | 20 | Stierač a umývač čelného skla |
| 19 | HEATER | 40 | Klimatizácia |
| 20 | DCDC REG | 30 | Na ochranu rôznych obvodov * |
| 21 | ENGINE.IG1 | 7,5 | Systém riadenia motora |
| 22 | C / U IG1 | 15 | Na ochranu rôznych obvodov |
| 23 | H/L LOW L HID L | 15 | Hmlové svetlá (ľavé) |
| 24 | H / LOW R | 15 | Hmlové svetlá (pravé) |
| 25 | ENGINE3 | 15 | Systém riadenia motora |
| 26 | ENGINE2 | 15 | Systém riadenia motora |
| 27 | ENGINE1 | 15 | Systém riadenia motora |
| 28 | AT | 15 | Systém kontroly mosta motora * |
| 29 | H / CLEAN | 20 | – |
| 30 | A / C | 7,5 | Klimatizácia |
| 31 | AT PUMP | 15 | Systém kontroly mosta motora * |
| 32 | STOP | 10 | Svetlomety stop |
| 33 | R.WIPER | 15 | Systém antifurto * |
| 34 | H / L HI | 20 | Svetlomety diaľkových svetiel |
| 35 | HID R. | 15 | – |
| 36 | FOG | 15 | Svetlomety hmlových svetiel* |
| 37 | ENG + B | 7,5 | Systém kontroly motora |
| 38 | AUDIO2 | 7,5 | Systém audio |
| 39 | GLOW SIG | 5 | – |
| 40 | METER2 | 7,5 | – |
| 41 | METER2 | 10 | Prístrojová doska |
| 42 | SRS1 | 7,5 | Airbag |
| 43 | BOSE | 25 | Model vybavený Bose® Sound System * |
| 44 | AUDIO1 | 15 | Systém audio |
| 45 | ABS / DSC S. | 30 | ABS;
Systém dynamickej kontroly stability. |
| 46 | FUEL PUMP | 15 | Systém napájania |
| 47 | FUEL WARM | 25 | – |
| 48 | TAIL | 15 | Zadné svetlá;
Osvetlenie evidenčného čísla. |
| 49 | FUEL PUMP2 | 25 | – |
| 50 | HAZARD | 25 | Výstražné svetlá;
Smerovky; Predné svetlá; Svetlá na státie. |
| 51 | DRL | 15 | Deňové svetlá* |
| 52 | R.OUTLET2 | 15 | Zásuvka pre príslušenstvo |
| 53 | HORN | 15 | Klakson |
| 54 | ROOM | 15 | Vnútorné svetlo |
| * 1 S xenónovými svetlami
* 2 S halogénovými svetlami |
|||
Blok poistiek (ľavá strana)
| Poloha | Popis | Amp [A] | Popis |
| 1 | P.SEAT D | 30 | Elektrické sedadlo * |
| 2 | P.WINDOW3 | 30 | Elektrické okná * |
| 3 | R.OUTLET3 | – | – |
| 4 | P.WINDOW2 | 25 | Okná s elektrickým ovládaním |
| 5 | SRS2 / ESCL | 15 | – |
| 6 | D.LOCK | 25 | Elektrické uzamykanie dverí |
| 7 | SEAT WARM | 20 | Vyhrievanie sedadiel * |
| 8 | SUNROOF | 10 | Otváracia strecha * |
| 9 | F.OUTLET | 15 | Príslušenstvo zásuvka |
| 10 | MIRROR | 7,5 | Ovládanie zrkadla |
| 11 | R.OUTLET1 | 15 | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Odmrazovanie zrkadla * |
| 18 | R.SEAT W | 20 | Vyhrievanie sedadla |
| 19 | R.SHADE | 7,5 | – |
| 20 | AT IND | 7,5 | Smerovka AT * |
| 21 | P.SEAT P | 30 | Elektrické sedadlo * |
Mazda 6 (2017) – schéma poistky
Rok výroby: 2017.
Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 6 (2017) je #9 “F.OUTLET” (“R.OUTLET1” od 2018), #14 (od 2018) “R.OUTLET2” v blok poistiek v’kabíne a poistka #52 “R.OUTLET2” (“OUTLET” od 2018. ) v bloku poistiek motorového priestoru.
Blok poistiek (motorový priestor)
| Číslo | Popis | Amperáž [A] | Popis |
| 1 | ADD FAN GE | 30 | Ventilátor chladenia |
| 2 | IG2 | 30 | Na ochranu rôznych obvodov |
| 3 | INJECTOR | 30 | Systém riadenia motora |
| 4 | FAN DE | 40 | – |
| 5 | P.WINDOW1 | 30 | – |
| 6 | – | – | – |
| 7 | ADD FAN DE | 40 | – |
| 8 | EVVT | 20 | Systém riadenia motora |
| 9 | DEFOG | 40 | Odmlžovač zadného okna |
| 10 | DCDC DE | 40 | – |
| 11 | FAN GE | 30 | Ventilátor chladenia |
| 12 | EPB L. | 20 | Elektrická parkovacia brzda (ľavá) |
| 13 | AUDIO | 40 | Audio systém |
| 14 | EPB R | 20 | Elektrická parkovacia brzda (pravá) |
| 15 | ENG.MAIN | 40 | Systém riadenia motora |
| 16 | ABS / DSC M | 50 | ABS;
Systém dynamickej kontroly stability. |
| 17 | CABIN+B | 50 | Na ochranu rôznych obvodov |
| 18 | WIPER | 20 | Stierač a umývač čelného skla |
| 19 | HEATER | 40 | Klimatizácia |
| 20 | DCDC REG | 30 | Na ochranu rôznych obvodov * |
| 21 | ENGINE.IG1 | 7,5 | Systém riadenia motora |
| 22 | C / U IG1 | 15 | Na ochranu rôznych obvodov |
| 23 | H/L LOW L HID L | 15 | Hmlové svetlá (ľavé) |
| 24 | H / LOW R | 15 | Hmlové svetlá (pravé) |
| 25 | ENGINE3 | 15 | Systém riadenia motora |
| 26 | ENGINE2 | 15 | Systém riadenia motora |
| 27 | ENGINE1 | 15 | Systém riadenia motora |
| 28 | AT | 15 | Systém kontroly mosta motora * |
| 29 | H / CLEAN | 20 | – |
| 30 | A / C | 7,5 | Klimatizácia |
| 31 | AT PUMP | 15 | Systém kontroly mosta motora * |
| 32 | STOP | 10 | Brzdové svetlá |
| 33 | R.WIPER | 15 | Systém proti krádeži * |
| 34 | H / L HI | 20 | Diaľkové svetlá |
| 35 | HID R. | 15 | – |
| 36 | FOG | 15 | Hmlové svetlá* |
| 37 | ENG + B | 7,5 | Systém kontroly motora |
| 38 | AUDIO2 | 7,5 | Systém audio |
| 39 | GLOW SIG | 5 | – |
| 40 | METER2 | 7,5 | – |
| 41 | METER2 | 10 | Prístrojová doska |
| 42 | SRS1 | 7,5 | Airbag |
| 43 | BOSE | 25 | Model vybavený Bose® Sound System * |
| 44 | AUDIO1 | 15 | Systém audio |
| 45 | ABS / DSC S. | 30 | ABS;
Systém dynamickej kontroly stability. |
| 46 | FUEL PUMP | 15 | Systém napájania |
| 47 | FUEL WARM | 25 | – |
| 48 | TAIL | 15 | Zadné svetlá;
Osvetlenie evidenčného čísla. |
| 49 | FUEL PUMP2 | 25 | – |
| 50 | HAZARD | 25 | Výstražné svetlá;
Smerovky; Predné svetlá; Svetlá na státie. |
| 51 | DRL | 15 | Deňové svetlá* |
| 52 | R.OUTLET2 | 15 | Príslušenstvo zásuvka |
| 53 | HORN | 15 | Klakson |
| 54 | ROOM | 15 | Vnútorné osvetlenie |
| * 1 S xenónovými svetlami
* 2 S halogénovými svetlami |
|||
Blok poistiek (ľavá strana)
| Č. | Popis | Amperáž [A] | Popis |
| 1 | P.SEAT D | 30 | Elektrická stolička * |
| 2 | P.WINDOW3 | 30 | Elektrické okná * |
| 3 | R.OUTLET3 | – | – |
| 4 | P.WINDOW2 | 25 | Okna s elektrickým ovládaním |
| 5 | SRS2 / ESCL | 15 | – |
| 6 | D.LOCK | 25 | Elektrické uzamykanie dverí |
| 7 | SEAT WARM | 20 | Vyhrievanie sedadla * |
| 8 | SUNROOF | 10 | Otváracia strecha * |
| 9 | F.OUTLET | 15 | Príslušenstvo zásuvka |
| 10 | MIRROR | 7,5 | Ovládanie zrkadla |
| 11 | R.OUTLET1 | 15 | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Ohrievač zrkadla * |
| 18 | R.SEAT W | 20 | Ohrievanie sedadla |
| 19 | R.SHADE | 7,5 | – |
| 20 | AT IND | 7,5 | Smerovka AT * |
| 21 | P.SEAT P | 30 | Elektrické sedadlo * |
Mazda 6 GJ1/GL – schéma poistky
Rok výroby: 2018, 2019, 2020.
Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 6 je #9 „F.OUTLET” („R.OUTLET1” od 2018), #14 (od 2018) „R.OUTLET2” v poistke v priestore pre cestujúcich a poistka #52 „R.OUTLET2” („OUTLET” od 2018. ) v poistke motorového priestoru.
Motorový priestor
Priradenie poistiek v motorovom priestore (2018, 2019, 2020)
| Nr | Názov | Ampere [A] | Popis |
|---|---|---|---|
| Nr | Názov | Ampere [A] | Popis |
| 1 | AUDIO DCDC REG |
30 A | 2018:
Audio systém (niektoré modely); Pre ochranu rôznych obvodov; 2019-2020: Audio systém. |
| 2 | IG2 | 30 A | Pre ochranu rôznych obvodov |
| 3 | INJECTOR ENG. SUB |
30 A | Systém riadenia motora (niektoré modely) |
| 4 | SCR1 EVVT | 20 A | Systém riadenia motora (niektoré modely) |
| 5 | P. WINDOW 1 | 30 A | Elektrické okná |
| 6 | IG1 2 | 30 A | Pre ochranu rôznych obvodov |
| 7 | — | — | — |
| 8 | ADD FAN DE | 50 A | Chladiaci ventilátor (niektoré modely) |
| 9 | DEFOG | 40 A | Odmlžovač zadného okna |
| 10 | DCDC DE | 40 A | Pre ochranu rôznych obvodov (niektoré modely) |
| 11 | EPB R | 20 A | Elektrická parkovacia brzda (EPB) (RH) |
| 12 | EPB L | 20 A | Elektrická parkovacia brzda (EPB) (ľavá) |
| 13 | CABIN.+B | 50 A | Pre ochranu rôznych obvodov |
| 14 | FAN GE | 30 A | Chladiaci ventilátor (niektoré modely) |
| 15 | ENG.MAIN | 40 A | Systém riadenia motora |
| 16 | ABS/DSC M | 50 A | ABS;
Systém dynamickej kontroly stability (DSC). |
| 17 | HEATER | 40 A | Klimatizácia |
| 18 | WIPER | 20 A | Stierač a umývač čelného skla |
| 19 | FAN DE | 50 A | Chladiaci ventilátor (niektoré modely) |
| 20 | ADD FAN GE | 30 A | Chladiaci ventilátor (niektoré modely) |
| 21 | ENGINE3 | 15 A | Systém riadenia motora |
| 22 | ENGINE2 | 15 A | Systém riadenia motora |
| 23 | AUDIO2 | 7,5 A | Audio systém |
| 24 | METER2 | 10 A | 2018:
Skupina ukazovateľov (niektoré modely) 2019-2020: Nepoužíva sa |
| 25 | SRS1 | 7,5 A | Airbag |
| 26 | METER 1 | 10 A | Prístrojová doska |
| Nr | Názov | Ampére [A] | Popis |
|---|---|---|---|
| 27 | ENGINE IG1 | 7,5 A | Systém riadenia motora |
| 28 | AT | 15 A | Systém riadenia prevodovky (niektoré modely);
Spínač zapaľovania. |
| 29 | H/CLEAN | 20 A | 2018:
Umývač svetlometov (niektoré modely) 2019-2020: Nepoužíva sa |
| 30 | A/C | 7,5 A | Klimatizácia |
| 31 | AT PUMP | 15 A | 2018:
Systém riadenia prevodovky (niektoré modely); 2019-2020: Nepoužíva sa. |
| 32 | HORN | 15 A | Klaksón |
| 33 | R. WIPER | 15 A | 2018:
Tergicristallo zadné (niektoré modely); Systém proti krádeži (niektoré modely); 2019-2020: Systém proti krádeži. |
| 34 | H/L HI | 20 A | Diaľkové svetlá |
| 35 | — | — | — |
| 36 | WIPER. DEI | 20 A | Ohrievač predného stierača (niektoré modely) |
| 37 | ENG.+B | 7,5 A | Systém riadenia motora |
| 38 | H/L LOW L | 15 A | Svetlomety tlmené (ľavé) |
| 39 | GLOW SIG | 5 A | 2018:
Systém riadenia motora (niektoré modely); 2019-2020: Nepoužíva sa. |
| 40 | ENGINE 1 ENGINE4 |
15 A | Systém riadenia motora |
| 41 | C/U IG1 | 15 A | 2018:
Na ochranu rôznych obvodov; 2019-2020: Systém riadenia motora. |
| 42 | ST.HEATER | 15 A | Vykurovanie volantu (niektoré modely) |
| 43 | — | — | — |
| 44 | AUDIO 1 | 25 A | Audio systém |
| 45 | ABS/DSC S | 30 A | ABS;
Systém dynamickej kontroly stability (DSC). |
| 46 | FUEL PUMP | 15 A | Systém napájania (niektoré modely) |
| 47 | FUEL WARN | 25 A | Ohrievač paliva (niektoré modely) |
| 48 | TAIL | 15 A | Zadné svetlá;
Osvetlenie evidenčného čísla. |
| 49 | SCR2 FUEL PUMP2 |
25 A | 2018:
Systém riadenia motora (niektoré modely); 2019-2020: Systém napájania (niektoré modely). |
| 50 | HAZARD | 25 A | 2018:
Havarijné svetlá; Smerovky; Svetlá polohy; 2019-2020: Havarijné svetlá; Smerovky; Predné bočné svetlá polohy; Svetlá na státie. |
| 51 | H/L LOW R | 15 A | Svetlomety tlmené (pravé) |
| 52 | OUTLET | 25 A | 2018:
Nepoužíva sa; 2019-2020: Príslušenstvo. |
| 53 | STOP | 10 A | 2018:
Svetlá stop; Zadné hmlové svetlá (niektoré modely); 2019-2020: Svetlá stop. |
| 54 | ROOM | 25 A | 2018:
Na ochranu rôznych obvodov; 2019-2020: Horné vnútorné osvetlenie. |
Priestor pre cestujúcich
Priradenie poistiek v priestore pre cestujúcich (2018, 2019, 2020)
| Nr | Názov | Ampére [A] | Popis |
|---|---|---|---|
| Nr | Názov | Ampére [A] | Popis |
| 1 | P.SEAT D | 30 A | Elektrické sedadlo |
| 2 | P.SEAT P1 | 30 A | Elektrické sedadlo |
| 3 | R.SEAT W1 | 20 A | Vyhrievané sedadlo |
| 4 | P.WINDOW2 | 25 A | Elektrické okná |
| 5 | SRS2/ESCL | 15 A | 2018:
Blokovanie elektrického riadenia; 2019-2020: Nez použité. |
| 6 | D.LOCK | 25 A | Elektrické zámky dverí |
| 7 | SEAT WARM | 20 A | Vyhrievanie sedadiel |
| 8 | SUNROOF | 10 A | Otvárací strešný okno |
| 9 | R.OUTLET1 | 15 A | 2018:
Príslušenstvo zásuvka; 2019-2020: Nez použité. |
| 10 | MIRROR | 7,5 A | Elektrické ovládanie zrkadla |
| Nr | Názov | Ampere [A] | Popis |
|---|---|---|---|
| 11 | AT IND | 7,5 A | Smerovka AT |
| 12 | INTERIOR1 | 15 A | Na ochranu rôznych obvodov |
| 13 | INTERIOR2 | 10 A | 2018:
Na ochranu rôznych obvodov; 2019-2020: Horné vnútorné svetlo. |
| 14 | R.OUTLET2 | 15 A | Zásuvka príslušenstva |
| 15 | USB | 7,5 A | USB napájacia zásuvka |
| 16 | SCR3 | 15 A | 2018:
Systém riadenia motora; 2019-2020: Nez použité. |
| 17 | SCR4 | 15 A | 2018:
Systém riadenia motora; 2019-2020: Nez použité. |
| 18 | AUDIO3 | 15 A | Audio systém |
| 19 | R.SHADE | 7,5 A | 2018:
Zadná slnečná clona; 2019-2020: Nez použité. |
| 20 | M.DEF | 7,5 A | Ohrievač zrkadla |
| 21 | — | — | — |
Mazda 6 – schéma poistky
Rok výroby: 2021.
Poistková skrinka v motorovom priestore
|
Číslo |
Ampére [A] |
Popis |
|
|---|---|---|---|
|
Číslo |
Ampére [A] |
Popis |
|
|
1 |
AUDIO DCDC REG |
30 A |
Audio systém |
|
2 |
IG2 |
30 A |
Na ochranu rôznych obvodov |
|
3 |
INJECTOR ENG. SUB |
30 A |
Systém riadenia motora (niektoré modely) |
|
4 |
SCR1 EVVT |
20 A |
Systém riadenia motora |
|
5 |
P.WINDOW1 |
30 A |
Elektrické okná |
|
6 |
IG1 2 |
30 A |
Na ochranu rôznych obvodov |
|
7 |
– |
– |
– |
|
8 |
ADD FAN DE |
50 A |
Chladiaca ventilátor (niektoré modely) |
|
9 |
DEFOG |
40 A |
Odmlžovač zadného okna |
|
10 |
DCDC DE |
40 A |
– |
|
11 |
EPB R |
20 A |
Elektrická parkovacia brzda (EPB) (pravá) |
|
12 |
EPB L |
20 A |
Elektrická parkovacia brzda (EPB) (ľavá) |
|
13 |
CABIN.+B |
50 A |
Na ochranu rôznych obvodov |
|
14 |
FAN GE |
30 A |
Chladiaca ventilátor (niektoré modely) |
|
15 |
ENG.MAIN |
40 A |
Systém riadenia motora |
|
16 |
ABS/DSC M |
50 A |
ABS; Systém dynamickej kontroly stability. |
|
17 |
HEATER |
40 A |
Klimatizácia |
|
18 |
WIPER |
20 A |
Stierač a trysku čelného skla |
|
19 |
FAN DE |
50 A |
Chladiaca ventilátor (niektoré modely) |
|
20 |
ADD FAN GE |
30 A |
Chladiaca ventilátor (niektoré modely) |
|
21 |
ENGINE3 |
15 A |
Systém riadenia motora |
|
22 |
ENGINE2 |
15 A |
Systém riadenia motora |
|
23 |
AUDIO2 |
7,5 A |
Audio systém |
|
24 |
METER2 |
10 A |
– |
|
25 |
SRS1 |
7,5 A |
Airbag |
|
26 |
METER1 |
10 A |
Prístrojová doska |
|
27 |
ENGINE.IG1 |
7,5 A |
Systém riadenia motora |
|
Číslo |
Ampére [A] |
Popis |
|
|---|---|---|---|
|
28 |
AT |
15 A |
Systém riadenia prevodovky; Zapaľovanie. |
|
29 |
H/CLEAN |
20 A |
– |
|
30 |
A/C |
7,5 A |
Klimatizácia |
|
31 |
AT PUMP |
15 A |
– |
|
32 |
HORN |
15 A |
Klaksón |
|
33 |
R.WIPER |
15 A |
Systém proti krádeži (niektoré modely) |
|
34 |
H/L HI |
20 A |
Hlavné svetlá |
|
35 |
– |
– |
– |
|
36 |
WIPER.DEI |
20A |
Rozmrazovanie stierača (niektoré modely) |
|
37 |
ENG.+B |
7,5 A |
Systém riadenia motora |
|
38 |
H/L BASSA L |
15 A |
Hlavné svetlá (ľavé) |
|
39 |
GLOW SIG |
5 A |
– |
|
40 |
ENGINE1 ENGINE4 |
15 A |
Systém riadenia motora |
|
41 |
C/U IG1 |
15 A |
Na ochranu rôznych obvodov |
|
42 |
ST.HEATER |
15 A |
Vyhrievaný volant (niektoré modely) |
|
43 |
– |
– |
– |
|
44 |
AUDIO1 |
25 A |
Audio systém |
|
45 |
ABS/DSC S |
30 A |
ABS; Systém dynamickej kontroly stability. |
|
46 |
FUEL PUMP |
15 A |
Systém napájania (niektore modely) |
|
47 |
FUEL WARM |
25 A |
Ohrievač paliva (niektore modely) |
|
48 |
TAIL |
15 A |
Zadné svetlá; Osvetlenie evidenčného čísla. |
|
49 |
SCR2 FUEL PUMP2 |
25 A |
Systém riadenia motora (niektore modely) |
|
50 |
HAZARD |
25 A |
Havarijné svetlá (núdzové svetlá); Smerovky; Parkovacie svetlá. |
|
51 |
H/L BASSA R |
15 A |
Hlavné svetlá (pravé) |
|
52 |
OUTLET |
25 A |
Príslušenstvo |
|
53 |
STOP |
10 A |
Brzdové svetlá |
|
54 |
ROOM |
25 A |
Na ochranu rôznych obvodov |
Poistková skrinka v priestore pre cestujúcich
Poloha poistkovej skrinky
Poistková skrinka sa nachádza na ľavej strane vozidla.
|
Číslo |
Ampére [A] |
Popis |
|
|---|---|---|---|
|
Číslo |
Ampére [A] |
Popis |
|
|
1 |
P.SEAT D |
30 A |
Elektrické sedadlo (niektoré modely) |
|
2 |
P.SEAT P1 |
30 A |
Elektrické sedadlo (niektoré modely) |
|
3 |
R.SEAT W1 |
20 A |
Vyhrievanie sedadiel (niektoré modely) |
|
4 |
P.WINDOW2 |
25 A |
Elektrické okná |
|
5 |
SRS2/ESCL |
15 A |
– |
|
6 |
D.LOCK |
25 A |
Elektrické zámky dverí |
|
7 |
SEAT WARM |
20 A |
Vyhrievanie sedadiel (niektoré modely) |
|
8 |
SUNROOF |
10 A |
Otváracia strecha (niektoré modely) |
|
9 |
R.OUTLET1 |
15 A |
– |
|
10 |
MIRROR |
7,5 A |
Napájanie bočných zrkadiel |
|
Číslo |
Ampére [A] |
Popis |
|
|---|---|---|---|
|
11 |
AT IND |
7,5 A |
Smerovka AT |
|
12 |
INTERIOR1 |
15 A |
Na ochranu rôznych obvodov |
|
13 |
INTERIOR2 |
10 A |
Na ochranu rôznych obvodov |
|
14 |
R.OUTLET2 |
15 A |
Zásuvky príslušenstva |
|
15 |
USB |
7,5 A |
Pripojenie napájania USB (niektoré modely) |
|
16 |
SCR3 |
15 A |
Systém riadenia motora (niektoré modely) |
|
17 |
SCR4 |
15 A |
Systém riadenia motora (niektoré modely) |
|
18 |
AUDIO3 |
15 A |
Audio systém |
|
19 |
R.SHADE |
7,5 A |
– |
|
20 |
M.DEF |
7,5 A |
Odmlžovač zrkadiel (niektoré modely) |
|
21 |
– |
– |
– |
O Mazda 6 (2004-2021)
Mazda 6, vyrábaná v rokoch 2004 až 2021, je populárny model strednej triedy, ktorý kombinuje eleganciu s výkonnosťou. Tento model je známy svojím športovým dizajnom a spoľahlivými jazdnými vlastnosťami. Mazda 6 ponúka rôzne možnosti motorizácie, vrátane benzínových a dieselových motorov, ktoré poskytujú vyvážený pomer medzi výkonom a spotrebou paliva. Interiér vozidla je priestranný a pohodlný, s modernými technológiami a bezpečnostnými prvkami, ktoré zaručujú komfortnú a bezpečnú jazdu.
Schéma poistkovej skrinky Mazda 6
Táto stránka zobrazuje schému poistkovej skrinky pre model Mazda 6, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa zvyčajne nachádza pod kapotou a v interiéri, často v blízkosti palubnej dosky. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správnej funkčnosti vozidla a ochrany jeho elektrických komponentov.
