Mazda 2 (2011-2019) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Mazda 2 (2011–2019), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Mazda 2 (2011) – schéma poistky

Rok výroby: 2011.

Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 2 (2011) je poistka 3 v paneli poistiek naľavo.

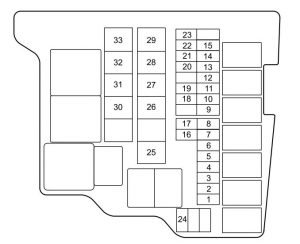

Blok poistiek (motorový priestor)

Blok poistiek (motorový priestor)
Mazda 2 – poistky – motorový priestor
Poloha Popis Amp [A] Popis
1
2 POMPA PALIVA 15 Čerpadlo paliva
3 F.FOG 15 Hmlové svetlá*
4 P / W 20 Elektrické okná
5 KLAXÓN 10 Klaksón
6 EGI 10 Systém riadenia motora
7 DSC-P 30 DSC
8 DSC-V 20 DSC
9 MAG 7,5 Klimatizácia
10 TAIL 15 Zadné svetlá;

Svetlá na parkovanie;

Osvetlenie evidenčného čísla.
11 STOP 10 Brzdové svetlá
12 SWS 7,5 Airbag
13 R.DEF 20 Odmlžovanie zadného okna
14 HAZARD 10 Výstražné svetlá;

Smerovky.
15 D / L 20 Elektrické zamykanie dverí
16 ENG BAR 15 Senzor prietoku vzduchu;

Systém riadenia motora
17 ENG INJ 15 Systém riadenia motora
18
19
20 H / L LO RH 15 Svetlomet (pravý)
21 H / L LO LH 15 Svetlomet (ľavý)
22
23
24 ROOM 15 Vnútorná svetlo
25
26 IG KEY 1 40 Na ochranu rôznych obvodov
27
28 FAN 2 30 Chladiaca ventilátor
29
30 IG KEY 2 30 Na ochranu rôznych obvodov
31
32
33 VENTILATORE 30 Motor ventilátora

Blok poistiek (ľavá strana)

Blok poistiek (ľavá strana)

Mazda 2 – poistky – ľavá strana
Poloha Popis Amp [A] Popis
1 TCM
2 ILLUMI 7,5 Osvetlenie prístrojovej dosky
3 CIGAR 15 Napájanie pre príslušenstvo;

Zapaľovač.
4 MIRROR 7,5 Elektrické zrkadlo
5 M.DEF 7,5 Odmrazovanie zrkadiel
6 S.WARM Vyhrievanie sedadiel
7 A / C 7,5 Klimatizácia
8 F.WIP 20 Stierače a umývače čelného skla
9 R.WIP 10 Stierače a umývače zadného skla
10 STARTER Motorček na štartovanie
11 METER 2
12 ENG 10 Riadiaci systém motora
13 METER 10 Prístrojová doska
14 SAS 10 Airbag;

DSC.
15 AUDIO 3
16 P / W 30 Elektrické okná

Mazda 2 (2012) – schéma poistky

Rok výroby: 2012.

Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 2 (2011) je poistka 3 v poistkovej skrinke naľavo.

Blok poistiek (motorový priestor)

Blok poistiek (motorový priestor)
Mazda 2 – poistky – motorový priestor
Poloha Popis Amp [A] Popis
1 FUEL HEAT – –
2 FUEL PUMP 15 Čerpadlo paliva
3 F.FOG 15 Svetlomety fendinebbia*
4 P / W 20 Elektrické okná
5 HORN 10 Klakson
6 EGI 10 Systém riadenia motora
7 DSC-P 30 DSC
8 DSC-V 20 DSC
9 MAG 7,5 Klimatizácia
10 TAIL 15 Svetlomety zadné;

Osvetlenie polohy;

Osvetlenie evidenčného čísla.
11 STOP 10 Brzdové svetlá
12 SWS 7,5 Airbag
13 R.DEF 20 Odmlžovanie zadného okna
14 HAZARD 10 Výstražné svetlá;

Smerovky.
15 D / L 20 Elektrické uzamykanie dverí
16 EOP – –
17 ENG BAR 15 Systém riadenia motora
18 ENG INJ 15 Systém riadenia motora
19 ENG INJ2 – –
20 H / L HI RH – –
21 H / L HI LH – –
22 DCDC3 – –
23 H / L LO RH 15 Svetlomet (pravý)
24 H / L LO LH 15 Svetlomet (ľavý)
25 AUDIO2 – –
26 DSC-V2 – –
27 HORN2 – –
28 METER – –
29 ROOM 15 Interné osvetlenie
30 GLOW – –
31 EVVT – –
32 IG KEY 1 40 Na ochranu rôznych obvodov
33 BLOWER 30 Motor ventilátora
34 FAN 2 30 Chladiaci ventilátor
35 FAN 1 – –
36 INJ – –
37 IG KEY 2 30 Na ochranu rôznych obvodov
38 4WD – –
39 ABS DSC-P2 – –
40 BLOWER 30 Klimatizácia

Blok poistiek (ľavá strana)

Blok poistiek (ľavá strana)

Mazda 2 – poistky – ľavá strana
Poloha Popis Amp [A] Popis
1 TCM – –
2 ILLUMI 7,5 Osvetlenie prístrojovej dosky
3 CIGAR 15 Napájacia zásuvka;

Zapaľovač.
4 MIRROR 7,5 Ovládanie zrkadla
5 M.DEF 7,5 Odmlžovanie zrkadla *
6 S.WARM – –
7 A / C 7,5 Klimatizácia
8 F.WIP 20 Stierač a umývač čelného skla
9 R.WIP 10 Stierač a umývač zadného skla
10 STARTER – –
11 METER 2 – –
12 ENG 10 Systém riadenia motora
13 METER 10 Prístrojová doska
14 SAS 10 Airbag;

DSC.
15 AUDIO 3 – –
16 P / W 30 Elektrické okná

Mazda 2 (2013) – schéma poistky

Rok výroby: 2013.

Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 2 (2013) je poistka 3 v poistkovej skrinke naľavo.

Blok poistiek (motorový priestor)

Blok poistiek (motorový priestor)
Mazda 2 – poistky – motorový priestor
Poloha Popis Amp [A] Popis
1 VYHREV PALIVA – –
2 PUMPA PALIVA 15 Pompa paliva
3 F.FOG 15 Svetlomety hmlové svetlá*
4 P / W 20 Elektrické okná
5 KLAXON 10 Klaxon
6 EGI 10 Systém riadenia motora
7 DSC-P 30 DSC
8 DSC-V 20 DSC
9 MAG 7,5 Klimatizácia
10 TAIL 15 Svetlomety zadné;

Svetlá polohy;

Osvetlenie evidenčného čísla.
11 STOP 10 Svetlá stop
12 SWS 7,5 Airbag
13 R.DEF 20 Odmrazovanie zadného okna
14 HAZARD 10 Svetlá núdzového osvetlenia;

Smerovky.
15 D / L 20 Elektrické uzamykanie dverí
16 EOP – –
17 ENG BAR 15 Systém riadenia motora
18 ENG INJ 15 Systém riadenia motora
19 ENG INJ2 – –
20 H / L HI RH – –
21 H / L HI LH – –
22 DCDC3 – –
23 H / L LO RH 15 Svetlomet (pravý)
24 H / L LO LH 15 Svetlomet (ľavý)
25 AUDIO2 – –
26 DSC-V2 – –
27 HORN2 – –
28 METER – –
29 ROOM 15 Interné osvetlenie
30 GLOW – –
31 EVVT – –
32 IG KEY 1 40 Na ochranu rôznych obvodov
33 FAN 3 – –
34 FAN 2 30 Chladiaci ventilátor
35 FAN 1 – –
36 INJ – –
37 IG KEY 2 30 Na ochranu rôznych obvodov
38 4WD – –
39 ABS DSC-P2 – –
40 BLOWER 30 Klimatizácia
* Niektoré modely

Blok poistiek (ľavá strana)

Blok poistiek (ľavá strana)

Mazda 2 – poistky – ľavá strana
Poloha Popis Amp [A] Popis
1 TCM – –
2 ILLUMI 7,5 Osvetlenie prístrojovej dosky
3 CIGAR 15 Napájacia zásuvka;

Zapaľovač.
4 SPECCHIO 7,5 Ovládanie zrkadla
5 M.DEF 7,5 Odmlžovanie zrkadla *
6 S.WARM – –
7 A / C 7,5 Klimatizácia
8 F.WIP 20 Stierače a umývač skla predného okna
9 R.WIP 10 Stierače a umývač skla zadného okna
10 STARTER – –
11 METER 2 – –
12 ENG 10 Systém riadenia motora
13 METER 10 Prístrojová doska
14 SAS 10 Airbag
15 AUDIO 3 – –
16 P / W 30 Elektrické okná
* Niektoré modely

Mazda 2 (2014) – schéma poistky

Rok výroby: 2014.

Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 2 (2014) je poistka 3 v poistkovej skrinke vľavo.

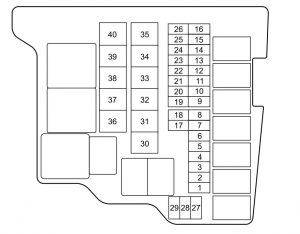

Blok poistiek (motorový priestor)

Blok poistiek (motorový priestor)
Mazda 2 – poistky – motorový priestor
Poloha Popis Amp [A] Popis
1 FUEL HEAT – –
2 FUEL PUMP 15 Pompa paliva
3 F.FOG 15 Svetlomety hmlové svetlá*
4 P / W 20 Elektrické okná
5 HORN 10 Klakson
6 EGI 10 Systém riadenia motora
7 DSC-P 30 DSC
8 DSC-V 20 DSC
9 MAG 7,5 Klimatizácia
10 TAIL 15 Svetlomety zadné;

Osvetlenie polohy;

Osvetlenie evidenčného čísla.
11 STOP 10 Brzdové svetlá
12 SWS 7,5 Airbag
13 R.DEF 20 Ohrievanie zadného skla
14 HAZARD 10 Výstražné svetlá;

Smerovky.
15 D / L 20 Elektrické zamykanie dverí
16 EOP – –
17 ENG BAR 15 Systém riadenia motora
18 ENG INJ 15 Systém riadenia motora
19 ENG INJ2 – –
20 H / L HI RH – –
21 H / L HI LH – –
22 DCDC3 – –
23 H / L LO RH 15 Svetlomet (pravý)
24 H / L LO LH 15 Svetlomet (ľavý)
25 AUDIO2 – –
26 DSC-V2 – –
27 HORN2 – –
28 METER – –
29 ROOM 15 Interné osvetlenie
30 GLOW – –
31 EVVT – –
32 IG KEY 1 40 Na ochranu rôznych obvodov
33 FAN 3 – –
34 FAN 2 30 Chladiaci ventilátor
35 FAN 1 – –
36 INJ – –
37 IG KEY 2 30 Na ochranu rôznych obvodov
38 4WD – –
39 ABS DSC-P2 – –
40 BLOWER 30 Klimatizácia
* Niektoré modely

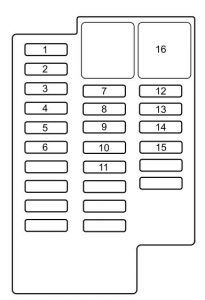

Blok poistiek (ľavá strana)

Blok poistiek (ľavá strana)

Mazda 2 – poistky – ľavá strana
Poloha Popis Amp [A] Popis
1 TCM – –
2 ILLUMI 7,5 Osvetlenie prístrojovej dosky
3 CIGAR 15 Zásuvka na príslušenstvo;

Zapaľovač.
4 MIRROR 7,5 Ovládanie zrkadla
5 M.DEF 7,5 Odľadovanie zrkadla *
6 S.WARM – –
7 A / C 7,5 Klimatizácia
8 F.WIP 20 Stierače a umývač skla predného skla
9 R.WIP 10 Stierače a umývač skla zadného okna
10 STARTER – –
11 METER 2 – –
12 ENG 10 Systém riadenia motora
13 METER 10 Prístrojová doska
14 SAS 10 Airbag
15 AUDIO 3 – –
16 P / W 30 Elektrické okná
* Niektoré modely

Mazda 2 (2015-2019…) – schéma poistky

Rok výroby: 2015, 2016, 2017, 2018, 2019.



Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 2 je poistka č. 5 “F.OUTLET” v poistkovej skrinke v kabíne.

Poloha poistkovej skrinky

Ak nejaké svetlo, príslušenstvo alebo ovládací prvok nefunguje, skontroluj príslušnú poistku. Ak je poistka spálená, vnútorný prvok sa spáli.

Ak svetlomety alebo iné elektrické prvky nefungujú a poistky v kabíne sú normálne, skontroluj blok poistiek pod kapotou.



Kabína

Kryt sa nachádza na ľavej strane kabíny, dole, blízko dverí (v vozidlách s volantom na ľavej strane sa nachádza tiež tam).



Motorový priestor


Schémy poistkovej skrinky

2015, 2016

Motorový priestor



Priradenie poistiek v motorovom priestore (2015, 2016)

Nr Názov Amp [A] Popis
Nr Názov Amp [A] Popis
1 C / U IG1 15 A Na ochranu rôznych obvodov
2 ENGINE IG1 7,5 A Systém riadenia motora
3 SUNROOF 10 A –
4 INTERIOR 15 A Vnútorné svetlo
5 ENG + B 7,5 A Systém riadenia motora
6 AUDIO2 15 A Audio systém
7 METER1 10 A Merací prístroj
8 SRS1 7,5 A Airbag
9 METER1 7,5 A Merací prístroj (niektoré modely)
10 RADIO 7,5 A Audio systém
11 ENGINE3 15 A Systém riadenia motora
12 ENGINE1 15 A Systém riadenia motora
13 ENGINE2 15 A Systém riadenia motora
14 AUDIO1 25 A Audio systém
15 A / C MAG 7,5 A Klimatizácia Niektoré modely (niektoré modely)
16 AT PUMP 15 A Systém riadenia motora (niektoré modely)
17 AT 15 A Systém riadenia motora (niektoré modely)
18 D.LOCK 25 A Elektrické zámky dverí
19 H / L RH 20 A Svetlomet (pravý)
20 ENG + B2 7,5 A Systém riadenia motora
21 TAIL 20 A Zadné svetlá;

Osvetlenie evidenčného čísla;

Svetlá na polohe.
22 – – –
23 ROOM 25 A Vnútorné svetlo
24 FOG 15 A Predné hmlové svetlá (niektoré modely)
Nr Názov Amp [A] Popis
25 H / CLEAN 20 A Lavalunotto svetlometov (niektoré modely)
26 STOP 10 A Brzdové svetlá;

Hmlový svetlomet (niektoré modely).
27 HORN 15 A Klaksón
28 H / L LH 20 A Svetlomet (ľavý)
29 ABS / DSC S. 30 A ABS;

Systém dynamickej kontroly stability (niektoré modely)
30 HAZARD 15 A Havarijné svetlá;

Smerovky.
31 FUEL PUMP 15 A Systém napájania (niektoré modely)
32 FUEL WARM 25 A Ohrievač paliva (niektoré modely)
33 WIPER 20 A Stierač čelného skla
34 CABIN+B 50 A Na ochranu rôznych obvodov
35 FAN2 30 A Chladiaci ventilátor (niektoré modely)
36 FUEL PUMP 30 A –
37 ABS / DSC M 50 A ABS;

Systém dynamickej kontroly stability (niektoré modely).
38 EVVT 20 A Systém kontroly motora (niektoré modely)
39 – – –
40 FAN1 30 A Chladiaci ventilátor (niektoré modely)
41 FAN3 40 A Chladiaci ventilátor (niektoré modely)
42 ENG.MAIN 40 A Systém kontroly motora
43 EPS 60 A Systém asistencie riadenia (niektoré modely)
44 DEFOG 40 A Odmlžovač zadného skla
45 1G2 30 A Na ochranu rôznych obvodov
46 INJECTOR 30 A Systém kontroly motora (niektoré modely)
47 HEATER 40 A Klimatizácia
48 P. WINDOW 1 30 A Elektrické okná
49 DCDC DE 40 A Na ochranu rôznych obvodov (niektoré modely)

Kabína



Priradenie poistiek v kabíne (2015, 2016)

Nr Názov Amp [A] Popis
1 – – –
2 – – –
3 – – –
4 – – –
5 F.OUTLET 15 A Zásuvka príslušenstva
6 – – –
7 AT IND 7,5 A Smerovka (niektoré modely)
8 MIRROR 7,5 A Elektrické ovládanie zrkadla
9 – – –
10 P.WINDOW2 25 A Elektrické okná
11 R.WIPER 15 A Stierač a umývač zadného okna
12 – – –
13 – – –
14 SRS2 / ESCL 15 A Elektronická blokácia riadenia
15 SEAT WARM 20 A Vyhrievanie sedadla (niektoré modely)
16 M.DEF 7,5 A Odmlžovač zrkadla (niektoré modely)


2017

Comparto motore



Priradenie poistiek v motorovom priestore (2017)

Nr Názov Amp [A] Popis
Nr Názov Amp [A] Popis
1 C / U IG1 15 A Pre ochranu rôznych obvodov
2 ENGINE IG1 7,5 A Systém riadenia motora
3 SUNROOF 10 A –
4 INTERIOR 15 A Vnútorné osvetlenie
5 ENG + B 7,5 A Systém riadenia motora
6 AUDIO2 15 A Audio systém
7 METER1 10 A Merací prístroj
8 SRS1 7,5 A Airbag
9 METER2 7,5 A Merací prístroj (niektoré modely)
10 RADIO 7,5 A Audio systém
11 ENGINE3 15 A Systém riadenia motora
12 ENGINE1 15 A Systém riadenia motora
13 ENGINE2 15 A Systém riadenia motora
14 AUDIO1 25 A Audio systém
15 A / C MAG 7,5 A Klimatizácia Niektoré modely (niektoré modely)
16 AT PUMP 15 A Systém riadenia mosta motora (niektoré modely)
17 AT 15 A Systém riadenia mosta motora (niektoré modely)
18 D.LOCK 25 A Elektrické zámky dverí
19 H / L RH 20 A Svetlomet (pravý)
20 ENG + B2 7,5 A Systém riadenia motora
21 TAIL 20 A Zadné svetlá;

osvetlenie evidenčného čísla;

Osvetlenie polohy.
22 ST.HEATER 15 A –
22 – – –
23 ROOM 25 A Vnútorné osvetlenie
Nr Názov Amp [A] Popis
24 FOG 15 A Predné hmlové svetlá (niektoré modely)
25 H / CLEAN 20 A Osvetlenie svetlometov (niektoré modely)
26 STOP 10 A Brzdové svetlá;

Zadné hmlové svetlo (niektoré modely).
27 HORN 15 A Klaksón
28 H / L LH 20 A Svetlomet (ľavý)
29 ABS / DSC S. 30 A ABS;

Systém dynamickej kontroly stability (niektoré modely).
30 HAZARD 15 A Havarijné svetlá;

Smerovky.
31 FUEL PUMP 15 A Systém napájania (niektoré modely)
32 FUEL WARM 25 A Ohrievač paliva (niektoré modely)
33 WIPER Stierač čelného skla
34 CABIN+B 50 A Na ochranu rôznych obvodov
35 FAN2 30 A Ventilátor chladenia (niektoré modely)
36 FUEL PUMP 30 A –
37 ABS / DSC M 50 A ABS;

Systém dynamickej kontroly stability (niektoré modely).
38 EVVT 20 A Systém kontroly motora (niektoré modely)
39 – – –
40 FAN1 30 A Ventilátor chladenia (niektoré modely)
41 FAN3 40 A Ventilátor chladenia (niektoré modely)
42 ENG.MAIN 40 A Systém kontroly motora
43 EPS 60 A Systém asistencie riadenia (niektoré modely)
44 DEFOG 40 A Odmlžovač zadného okna
45 1G2 30 A Na ochranu rôznych obvodov
46 INJECTOR 30 A Systém kontroly motora (niektoré modely)
47 HEATER 40 A Klimatizácia
48 P. WINDOW 1 30 A Elektrické okná
49 DCDC DE 40 A Na ochranu rôznych obvodov (niektoré modely)

Kabína



Priradenie poistiek v kabíne (2017)

Nr Názov Amp [A] Popis
1 – – –
2 – – –
3 – – –
4 – – –
5 F.OUTLET 15 A Zásuvka príslušenstva
6 – – –
7 AT IND 7,5 A Smerovka (niektoré modely)
8 MIRROR 7,5 A Elektrické ovládanie zrkadla
9 – – –
10 P.WINDOW2 25 A Elektrické okná
11 R.WIPER 15 A Stierač a umývač zadného skla
12 P.SEAT D 30 A –
12 – – –
13 – – –
14 SRS2 / ESCL 15 A Elektronická blokácia riadenia
15 SEAT WARM 20 A Vyhrievanie sedadla (niektoré modely)
16 M.DEF 7,5 A Odmlžovač zrkadla (niektoré modely)

O Mazda 2 (2011-2019)

Mazda 2 z rokov 2011 až 2019 je kompaktný mestský automobil, ktorý sa vyznačuje moderným dizajnom a efektívnou spotrebou paliva. Tento model je obľúbený pre svoju spoľahlivosť a agilitu, čo ho robí ideálnym pre mestské prostredie. Mazda 2 ponúka rôzne možnosti motorizácie, vrátane benzínových motorov s objemom od 1.3 do 1.5 litra, ktoré poskytujú dostatočný výkon pre každodenné jazdy. Interiér je navrhnutý s dôrazom na komfort a ergonómiu, pričom ponúka moderné technologické prvky, ako je napríklad dotykový displej a pokročilé bezpečnostné systémy.

Schéma poistkovej skrinky Mazda 2

Táto stránka zobrazuje schému poistkovej skrinky pre model Mazda 2, ktorá je nevyhnutná pre identifikáciu a riešenie problémov s elektrickými komponentmi vozidla. V Mazde 2 sa poistková skrinka zvyčajne nachádza v motorovom priestore a v kabíne pod palubnou doskou. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnú a spoľahlivú prevádzku vozidla, preto je dôležité mať presné informácie o jej usporiadaní a funkciách.

Post correlati:

  1. Mazda 5 (2006-2018) – poistková skrinka
  2. Mazda MPV LW (1999-2006) – poistková skrinka
  3. Mazda MPV (2000-2006) – poistková skrinka
  4. Mazda Protegé (2000-2003) – poistková skrinka
  5. Mazda Titan (1989-2000) – poistková skrinka
  6. Mazda RX-8 (2003-2012) – poistková skrinka a relé
  7. Mazda B-Series (2001-2010) – poistková skrinka
  8. Mazda MX-30 (2022) – poistková skrinka
Leggere  Mazda CX-30 (2020-2021) – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
