Chevrolet Camaro (2010-2020) – poistková skrinka
V tomto článku nájdete diagramy poistkovej skrinky Chevrolet Camaro (2010-2020), získate informácie o polohe panelov poistiek v aute a naučíte sa priradenie každej poistky (rozloženie poistiek).
Chevrolet Camaro (2010-2015) – schéma poistky
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015.
Poistky zásuvky zapaľovača cigariet/napájacej dosky v Chevrolet Camaro sú poistky F17 a F18 v paneli poistiek prístrojovej dosky.
Poloha panelu poistiek
Panel prístrojov
Panel poistiek sa nachádza na strane vodiča v prístrojovej doske, za krytom.

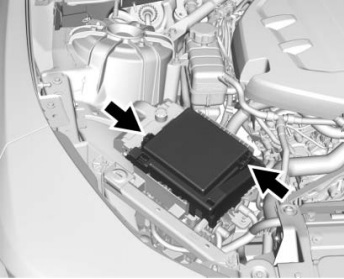

Motorový priestor
Panel poistiek sa nachádza na ľavej strane motora
Batožinový priestor
Blok poistiek v zadnom priestore sa nachádza na pravej strane batožinového priestoru za krytom. Odstráňte zarážky siete, zadný prah a zarážky na strane pasažiera, potom posuňte čalúnenie.
Schémy panelov poistiek
2010, 2011
Panel prístrojov

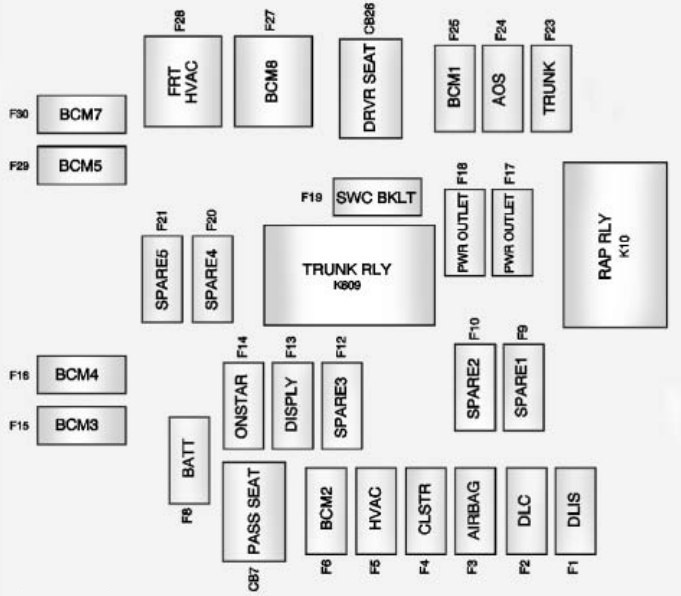

Priradenie poistiek a relé v prístrojovej doske (2010, 2011)
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Poistky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | Spínač zapínania logického diskrétneho | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | Diagnostický konektor Link | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | Airbag | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | Ovládač: vykurovanie, vetranie a klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | Modul riadenia karosérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | Batéria | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | Displej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | Univerzálny hands-free kit OnStar (ak je prítomný) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | Modul riadenia karosérie 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | Modul riadenia karosérie 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | Konektor napájania 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | Konektor napájania 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F19 | Osvetlenie ovládacích prvkov na volante | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | Rezervný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | Rezervný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | Batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | Automatické zistenie prítomnosti | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | Modul riadenia karosérie 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | Modul riadenia karosérie 8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | Predný ohrievač, ventilácia a klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | Modul riadenia karosérie 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | Modul riadenia karosérie 7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spínač obvodu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CB7 | Sedadlo pre cestujúcich | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CB26 | Sedadlo vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K10 | Napájanie príslušenstva udržiavané | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K609 | Batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Komora motora

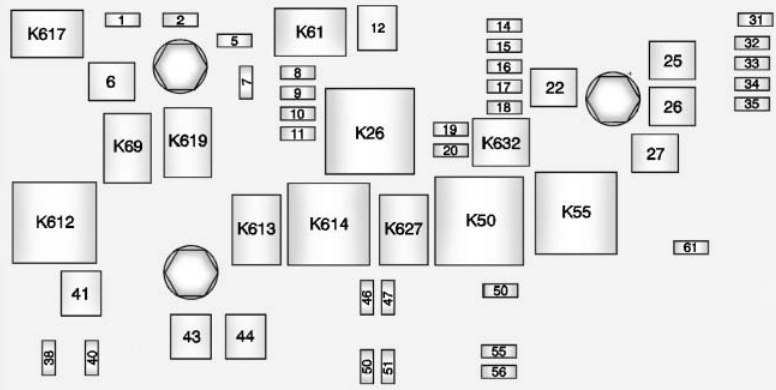

Priradenie poistiek a relé v komore motora (2010, 2011)
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Poistky typu J | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Stierač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Čerpadlo podtlaku brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Elektrické zadné okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Elektrické predné okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Ohrievanie zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | Vysoký chladiaci ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 2010:
Predný ohrievač, ventilácia a klimatizácia; 2011: Nez použité. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | Čerpadlo systému proti zablokovaniu (ABS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | Nízka úroveň chladiaceho ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mini poistky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Spojka kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Riadiaci modul prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Hlavný riadiaci modul motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Senzor kyslíka s predkatalyzátorom | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Senzor kyslíka po katalyzátore | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Palivové vstrekovače – pár | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Palivové vstrekovače – nepár | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Relé chladiaceho ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Ovládanie prúdenia vzduchu/podlaha v zbernici | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Štart/hnací hriadeľ IP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Detekcia diagnostického modulu/zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Telo prevodovky/koliesko | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Riadiaci modul prevodovky/zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Riadiaci modul motora/zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Externé spätné zrkadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | Elektromagnetický ventil na odvodnenie nádrže | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Modul riadenia karosérie č. 6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Otvorená strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Vyhrievané predné sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | Predná pumpa ostrekovača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Ventily systému proti zablokovaniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | HID svetlomet – ľavý predný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | HID svetlomet – pravý predný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | Rezervný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | Dálkové svetlo – pravý predný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | Dálkové svetlo – ľavý predný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | Vyhrievané zrkadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mini relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K26 | Systém napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K50 | Štartovanie / Kľukový hriadeľ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K55 | Zadné odmrazovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K612 | Vysoký chladiaci ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K614 | Ovládanie chladiaceho ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Micro relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K61 | Štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K69 | Ovládanie stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K613 | Nízka úroveň chladiaceho ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K617 | Spojka kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K619 | Rýchlosť stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K627 | Svetlomety s vysokou intenzitou | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K632 | Brzdová vákuová pumpa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K641 | Intercooler pumpa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Batožinový priestor

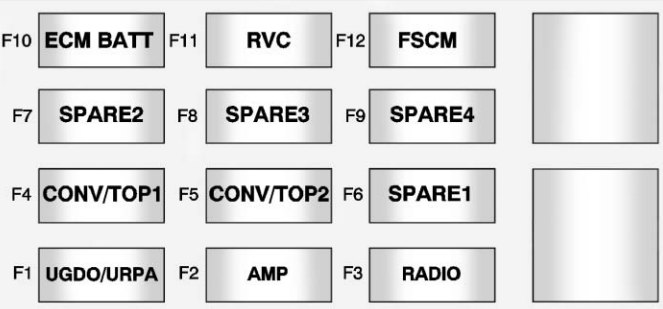

Priradenie poistiek v batožinovom priestore (2010, 2011)
| Nr | Popis |
|---|---|
| F1 | Univerzálny mechanizmus otvárania garážových dverí;
Asistencia pri parkovaní s ultrazvukom. |
| F2 | Zosilňovač |
| F3 | Rádio |
| F4 | Kabriolet 1 |
| F5 | Kabriolet 2 |
| F6 | Rezerva 1 |
| F7 | Rezerva 2 |
| F8 | Rezerva 3 |
| F9 | Rezerva 4 |
| F10 | Modul riadenia motora/batérie |
| F11 | Kontrola nastaviteľného napätia |
| F12 | Modul riadenia systému napájania |
2012, 2013, 2014, 2015
Prístrojová doska
Priradenie poistiek a relé v prístrojovej doske (2012-2015)
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Poistky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | Spínač zapínania logického diskrétneho | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | Diagnostický konektor Link | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | Airbag | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | Skupina | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | Kontrolér: vykurovanie, chladič a klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | Modul riadenia karosérie 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | Batéria | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | Displej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | Univerzálny hands-free kit OnStar (ak je prítomný) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | Modul riadenia karosérie 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | Modul riadenia karosérie 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | Zásuvka napájania 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | Zásuvka napájania 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F19 | Osvetlenie ovládacích prvkov na volante | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | Rezervný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | Rezervný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | Batožinový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | Automatické zistenie prítomnosti | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | Modul riadenia karosérie 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | Modul riadenia karosérie 8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | Predný ohrievač, ventilácia a klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 2012-2013:
Modul riadenia karosérie 5 2014-2015: Nepoužíva sa |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | Modul riadenia karosérie 7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spínač obvodu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CB7 | Sedadlo pre cestujúcich | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CB26 | Sedadlo vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K10 | Napájanie príslušenstva udržované | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K609 | Stonok | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spare | Rezervný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Komora motora
Priradenie poistiek a relé v komore motora (2012-2015)
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Poistky typu J | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Tergič | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Čerpadlo podtlaku brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Elektrické zadné okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Elektrické predné okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Ohrievanie zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | Vysoký chladiaci ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | Čerpadlo systému proti zablokovaniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | Nízka úroveň chladiaceho ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mini poistky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Spojka kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Riadiaci modul prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 2012:
Nez použité; 2013-2015: Čerpadlo intercooler. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Hlavný riadiaci modul motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Senzor kyslíka s predkatalyzátorom | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Senzor kyslíka po katalyzátore | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Vstrekovače paliva – pár | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Vstrekovače paliva – nepár | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Relé chladiaceho ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Kontrola prúdenia vzduchu/podlahy v zbernom potrubí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Štart/krúžok motora IP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Detekcia diagnostického modulu/zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Telo prevodovky/koliesko | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Riadiaci modul prevodovky/zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Riadiaci modul motora/zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Vonkajšie spätné zrkadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | Elektromagnetický ventil na odvodnenie nádrže | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Modul riadenia karosérie č. 6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Otváracia strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Vyhrievané predné sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | Predná pumpa na umývanie skiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | Ventily systému proti zablokovaniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | HID svetlomet – ľavý predný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | HID svetlomet – pravý predný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | Dálkové svetlo – pravý predný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | Dálkové svetlo – ľavý predný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 61 | Vyhrievané zrkadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mini poistky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K26 | Systém napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K50 | Štartovanie / Hriadeľ motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K55 | Ohrievanie zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K612 | Ventilátor chladenia vysoký | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K614 | Ovládanie ventilátora chladenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Micro poistky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K61 | Štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K69 | Ovládanie stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K613 | Nízka úroveň ventilátora chladenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K617 | Spojka kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K619 | Rýchlosť stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K627 | Svetlomety s vysokou intenzitou | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K632 | Pumpa na brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K641 | Pumpa intercooler | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

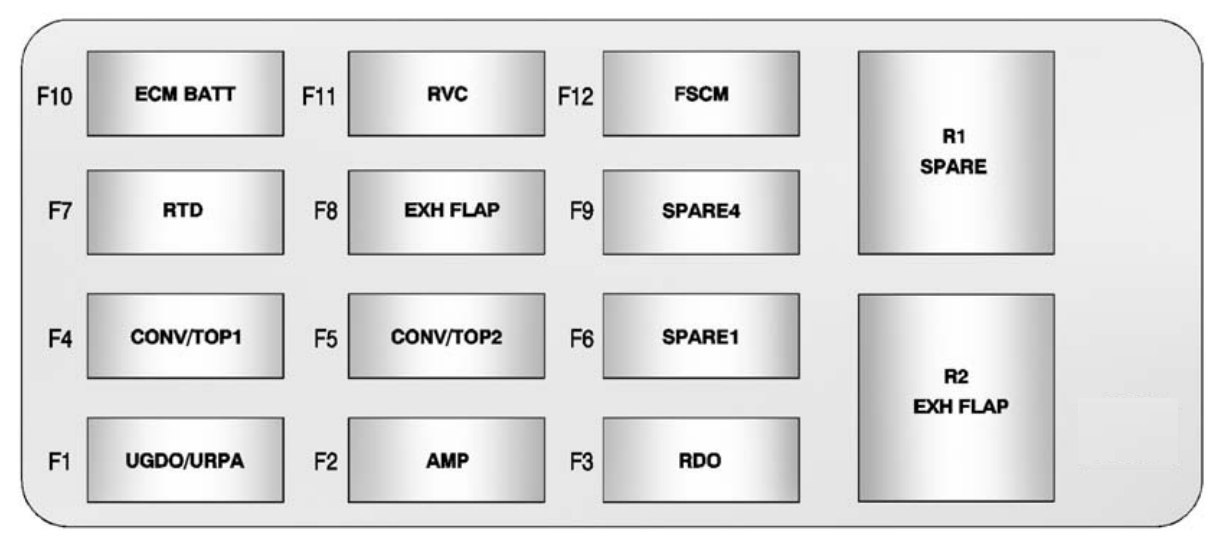

Batožinový priestor
Priradenie poistiek a relé v batožinovom priestore (2012-2015)
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Poistky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | Univerzálny mechanizmus otvárania dverí garáže;
Asistent parkovania s ultrazvukom; Vnútorné spätné zrkadlo. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | Zosilňovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | Rádio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | Konvertibilná strecha 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | Konvertibilná strecha 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | Rezerva 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | Real-time attenuácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | Aktívny výfukový ventil | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | Rezerva 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | Modul riadenia motora/batérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | Kontrola nastaviteľného napätia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | Modul riadenia systému napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Aktívny výfukový ventil | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Chevrolet Camaro (2016-2020…) – schéma poistkovej skrinky
Rok výroby: 2016, 2017, 2018, 2019, 2020.
Poloha poistkovej skrinky
Motorový priestor
Batožinový priestor
Blok poistiek vo vnútri batožinového priestoru sa nachádza na pravej strane batožinového priestoru pod podlahou a krytom.
Schémy poistkových skríň
2016, 2017, 2018

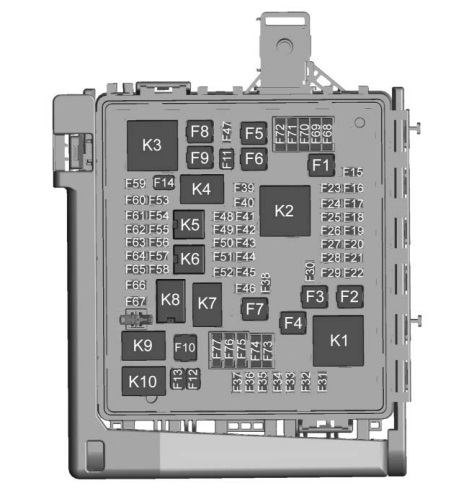

Motorový priestor
Priradenie poistiek a relé v motorovom priestore (2016, 2017, 2018)
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | Čerpadlo systému proti zablokovaniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | Sedadlo vodiča s podporou | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | Ventilátor chladenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | Sedadlo pasažiera elektricky ovládané | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | Predný stierač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | Motorček štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | Čerpadlo podtlaku brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | Vyhrievané sedadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | Okno pasažiera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 2016:
Nepoužíva sa; 2017-2018: Modul riadenia karosérie 4. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 2016:
Nepoužíva sa; 2017-2018: Modul airbag / AOS. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 2016: n
Nepoužíva sa; 2017-2018: OnStar / Navigácia (ak je prítomná). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | Modul riadenia karosérie 6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | Ventil proti zablokovaniu brzdového systému | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | Zámok stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 2016:
Nepoužíva sa; 2017-2018: Modul riadenia karosérie 2. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 2016:
Nepoužíva sa; 2017-2018: Modul riadenia karosérie 3. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 2016:
Nepoužíva sa; 2017-2018: Modul riadenia karosérie 8 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | Predný stierač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | Hlavný svetlomet pravý HID | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | Svetlomet ľavý HID | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | Svetlomet s tlmeným svetlom ľavý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | Svetlomet s tlmeným svetlom pravý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | Manuálne nastavenie svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | Zapaľovanie elektrické zadné stredné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | Zapaľovanie kontrolka poruchy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | Zapaľovanie telo prístrojovej dosky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | Ventil na vypúšťanie;
Aktívne riadenie paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | Zapaľovanie displeja AOS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Popis |
|---|---|
| F45 | Otvárateľná strecha |
| F46 | Modul riadenia karosérie 7 |
| F47 | 2016:
Nepoužíva sa; 2017-2018: CGM. |
| F48 | Nepoužíva sa |
| F49 | Vyhrievaný volant |
| F50 | Zapaľovanie modulu riadenia systému napájania |
| F51 | Ventil na vypúšťanie ptsq |
| F52 | Spojka kompresora klimatizácie |
| F53 | Nepoužíva sa |
| F54 | Čerpadlo chladiva |
| F55 | Nepoužíva sa |
| F56 | Nepoužíva sa |
| F57 | Zapaľovanie modulu riadenia motora |
| F58 | Zapaľovanie modulu riadenia prevodovky |
| F59 | Nepoužíva sa |
| F60 | Batéria modulu riadenia prevodovky |
| F61 | Senzor MAF / O2 |
| F62 | Cievky zvláštne |
| F63 | O2 bez chodenia |
| F64 | Cievky |
| F65 | Nepoužíva sa |
| F66 | Modul riadenia motora 1 |
| F67 | Modul riadenia motora 2 |
| F68 | Nepoužíva sa |
| F69 | Nepoužíva sa |
| F70 | Nepoužíva sa |
| F71 | Nepoužíva sa |
| F72 | Nepoužíva sa |
| F73 | Nepoužíva sa |
| F74 | Nepoužíva sa |
| F75 | Nepoužíva sa |
| F76 | Nepoužíva sa |
| F77 | Nepoužíva sa |
| Relé | |
| K1 | Nepoužíva sa |
| K2 | Vykonaj;
Mechanizmus na kľuku. |
| K3 | Nepoužíva sa |
| K4 | Čerpadlo vákuum |
| K5 | Nepoužíva sa |
| K6 | Čerpadlo chladiva |
| K7 | Modul riadenia motora |
| K8 | Riadenie klimatizácie |
| K9 | Nepoužíva sa |
| K10 | Štartér |

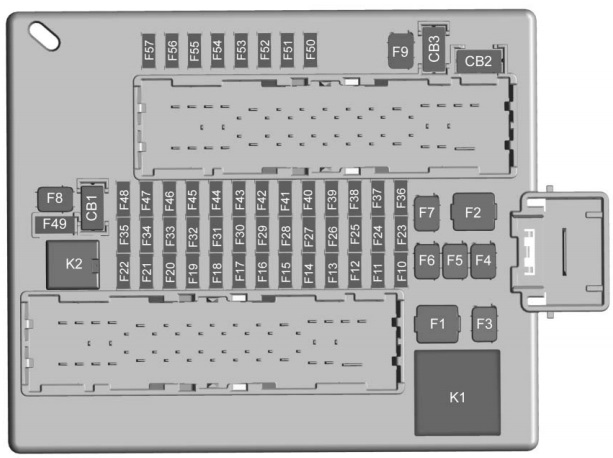

Batožinový priestor
Priradenie poistiek v batožinovom priestore (2016, 2017, 2018)
| Nr | Popis |
|---|---|
| Nr | Popis |
| F1 | Zadný odmrazovač |
| F2 | Predný ohrievač;
Vetranie a klimatizácia. |
| F3 | Elektrická parkovacia brzda |
| F4 | 2016:
Modul riadenia karosérie 8; 2017-2018: Nepoužíva sa. |
| F5 | Nepoužíva sa |
| F6 | Modul riadenia zadnej trakcie |
| F7 | Pravé okno 1 |
| F8 | Nepoužíva sa |
| F9 | Ľavé okno 1 |
| F10 | Vyhrievané zrkadlo 1 |
| F11 | Nepoužíva sa |
| F12 | Vyhrievaný volant |
| F13 | Nepoužíva sa |
| F14 | Ovládanie ohrievača;
Vetranie a klimatizácia. |
| F15 | 2016:
Modul airbag / AOS; 2017-2018: Nepoužíva sa. |
| F 16 | Displej |
| F17 | Kamera |
| F18 | Nepoužíva sa |
| F19 | Predné ventilované sedadlo 1 |
| F20 | Svetlá cúvania |
| F21 | Nepoužíva sa |
| F22 | Nepoužíva sa |
| F23 | Modul riadenia karosérie 1 |
| F24 | 2016:
Modul riadenia karosérie 2; 2017-2018: Nepoužíva sa. |
| F25 | Nepoužíva sa |
| F26 | 2016:
Modul riadenia karosérie 3; 2017-2018: Nepoužíva sa/ |
| F27 | RGB svetlá |
| F28 | Pasívny vstup’
Pasívna štartovacia batéria 1/ |
| F29 | Dátový konektor |
| F30 | Vetranie nádrže |
| F31 | Sklopná doska modulu pamäte |
| F32 | Modul pamäťovej zásuvky |
| Nr | Popis |
|---|---|
| F33 | Bezdrôtová nabíjačka |
| F34 | Batéria modulu riadenia motora |
| F35 | Čerpadlo paliva;
Modul riadenia systému napájania. |
| F36 | 2016:
CGM; 2017-2018: Nepoužíva sa. |
| F37 | Elektrický zámok stĺpika riadenia |
| F38 | Modul okna so zrkadlom |
| F39 | Zadné zamykanie |
| F40 | 2016:
Modul riadenia karosérie 4; 2017-2018: Nepoužíva sa. |
| F41 | Nastavenie napätia batérie |
| F42 | SADS |
| F43 | 2019:
Nepoužíva sa; Modul riadenia trakcie zadnej nápravy / ICCM. |
| F44 | Horná sklopná elektroventil |
| F45 | Zosilňovač |
| F46 | Modul riadenia systému napájania V8 |
| F47 | Molo |
| F48 | Nepoužíva sa |
| F49 | Volant |
| F50 | Modul prednej kamery |
| F51 | Modul kamery |
| F52 | Asistent parkovania |
| F53 | 2019:
Modul riadenia zadného vodiča; 2020: Nepoužíva sa. |
| F54 | Upozornenie na slepý uhol |
| F55 | Rádio |
| F56 | – |
| F57 | – |
| Relé | |
| K1 | Zadný odmrazovač |
| K2 | Modul riadenia systému napájania |
| Automatické spínače | |
| CB1 | – |
| CB2 | C1 Príslušenstvo na udržanie napájania príslušenstva |
| CB3 | – |
2019, 2020
Vano motore
Priradenie poistiek a relé v motorovom priestore (2019, 2020)
| Nr | Popis |
|---|---|
| Nr | Popis |
| F1 | Pompa ABS |
| F2 | – |
| F3 | Sedadlo vodiča s podporou |
| F4 | Ventilátor chladenia |
| F5 | Elektricky ovládané sedadlo spolujazdca |
| F6 | – |
| F7 | – |
| F8 | – |
| F9 | – |
| F10 | – |
| F11 | AUX DRL |
| F12 | Predný stierač |
| F13 | Motor na štartovanie |
| F14 | Čerpadlo vákuového brzdenia |
| F15 | Modul automatického vyrovnávania svetlometov |
| F 16 | Vyhrievané predné sedadlo |
| F17 | Okno spolujazdca |
| F18 | Modul riadenia karosérie 4 |
| F19 | SDM / AOS |
| F20 | OnStar / Navigácia |
| F21 | Modul riadenia karosérie 6 |
| F22 | Ventil ABS |
| F23 | – |
| F24 | – |
| F25 | Elektrická blokáda stĺpika riadenia |
| F26 | Modul riadenia karosérie 2 |
| F27 | – |
| F28 | Modul riadenia karosérie 3 |
| F29 | Modul riadenia karosérie 8 |
| F30 | Predný stierač |
| F31 | Pravý LED svetlomet |
| F32 | Ľavý LED svetlomet |
| F33 | – |
| F34 | Klaksón |
| F35 | Automatický motor na vyrovnávanie svetlometov |
| F36 | Ľavý stretávací svetlomet |
| F37 | Pravý stretávací svetlomet |
| F38 | – |
| F39 | – |
| Nr | Popis |
|---|---|
| F40 | Elektrický rozvod zadný / podsvietenie |
| F41 | 2019:
Prístroj palubnej dosky / štartovanie; 2020: Kontrolka poruchy / štartovanie. |
| F42 | HVAC / ISRVM / OSRVM |
| F43 | 2019:
Aktívne riadenie paliva ventilu predného výfuku; 2020: Modul riadenia zadnej trakcie / ICCM. |
| F44 | – |
| F45 | Otvárateľná strecha |
| F46 | Modul riadenia karosérie 7 |
| F47 | CGM |
| F48 | Spojka klimatizácie |
| F49 | Vyhrievaný volant |
| F50 | Modul riadenia systému napájania / štartovanie |
| F51 | Ventil výfuku zadný PTSQ |
| F52 | – |
| F53 | – |
| F54 | Čerpadlo chladiacej kvapaliny motora |
| F55 | Hlavné palivo |
| F56 | – |
| F57 | Modul riadenia motora / štartovanie |
| F58 | Modul riadenia prevodovky / štartovanie |
| F59 | – |
| F60 | Batéria modul riadenia prevodovky |
| F61 | Nechoď / Vozidlo |
| F62 | Zapaľovacie cievky – zvláštne |
| F63 | Senzor nechoď / O2 |
| F64 | Zapaľovacie cievky – rovnaké |
| F65 | – |
| F66 | Modul riadenia motora 1 |
| F67 | Modul riadenia motora 2 |
| F68-F77 | Náhradné poistky |
| Relé | |
| K1 | – |
| K2 | Vykonaj;
Mechanizmus na kľuku. |
| K3 | – |
| K4 | Čerpadlo podtlaku |
| K5 | Riadenie klimatizácie |
| K6 | Čerpadlo chladiacej kvapaliny |
| K7 | Modul riadenia motora |
| K8 | Hlavné palivo |
| K9 | – |
| K10 | Motorček štartovania |
Batožinový priestor
Priradenie poistiek v batožinovom priestore (2019, 2020)
| Nr | Popis |
|---|---|
| Nr | Popis |
| F1 | Ohrievač zadného skla |
| F2 | Predný ventilátor |
| F3 | Elektrická parkovacia brzda |
| F4 | – |
| F5 | – |
| F6 | Modul riadenia zadnej trakcie |
| F7 | Pravé okno |
| F8 | – |
| F9 | Ľavé okno |
| F10 | Vyhrievané zrkadlo |
| F11 | – |
| F12 | Vyhrievaný volant |
| F13 | – |
| F14 | Ovládanie HVAC |
| F15 | Rezerva |
| F 16 | Displej |
| F17 | Rezerva |
| F18 | – |
| F19 | Ventilovaný predný sedadlo |
| F20 | Rezerva |
| F21 | – |
| F22 | – |
| F23 | Modul riadenia karosérie |
| F24 | – |
| F25 | – |
| F26 | – |
| F27 | RGB svetlá |
| F28 | Pasívny vstup;
Pasívna štartovacia batéria. |
| F29 | Dátový konektor |
| F30 | Vetranie nádrže |
| F31 | Sklopná horná časť |
| F32 | Modul pamäťovej zásuvky |
| Nr | Popis |
|---|---|
| F33 | Bezdrôtová nabíjačka |
| F34 | Batéria modulu riadenia motora |
| F35 | Modul riadenia systému napájania V6 |
| F36 | – |
| F37 | Elektrický zámok stĺpika riadenia |
| F38 | Zrkadlo spätného pohľadu vonkajšie;
Okno elektricky ovládané. |
| F39 | Zadné zamykanie |
| F40 | – |
| F41 | Nastavenie napätia batérie |
| F42 | SADS |
| F43 | 2019:
Nez použité; Modul riadenia trakcie zadnej / ICCM. |
| F44 | Horná sklápacia elektroventil |
| F45 | Zosilňovač |
| F46 | Modul riadenia systému napájania V8 |
| F47 | Prístav |
| F48 | – |
| F49 | Volant |
| F50 | Modul prednej kamery |
| F51 | Modul kamery |
| F52 | Asistent parkovania |
| F53 | 2019:
Modul riadenia zadného vodiča; 2020: Nez použité. |
| F54 | Upozornenie na slepý uhol bočný |
| F55 | Rádio |
| F56 | – |
| F57 | – |
| Relé | |
| K1 | Odmlžovač zadného okna |
| K2 | Modul riadenia systému napájania |
| Automatické spínače | |
| CB1 | – |
| CB2 | Napájanie príslušenstva udržované |
| CB3 | – |
O Chevrolet Camaro (2010-2020)
Chevrolet Camaro, vyrábaný v rokoch 2010 až 2020, je ikonický americký športový automobil, ktorý sa vyznačuje agresívnym dizajnom a výkonnými motormi. Tento model sa ponúkal s rôznymi variantmi motorov, vrátane šesťvalcových a osemvalcových možností, ktoré poskytovali široké spektrum výkonu pre rôzne potreby vodičov. Camaro je známe svojou precíznou ovládateľnosťou a dynamickým výkonom, čo ho robí obľúbeným medzi nadšencami športových áut. V interiéri ponúka moderné technológie a komfort, pričom si zachováva športový charakter, ktorý je pre Camaro typický.
Schéma poistkovej skrinky Chevrolet Camaro
Táto stránka zobrazuje schému poistkovej skrinky pre Chevrolet Camaro, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza v motorovom priestore a v interiéri vozidla, čo umožňuje jednoduchý prístup k poistkám. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnú a efektívnu prevádzku vozidla.
