Schéma poistiek a relé – Ford Edge

Týka sa vozidiel vyrobených v rokoch:

2007.

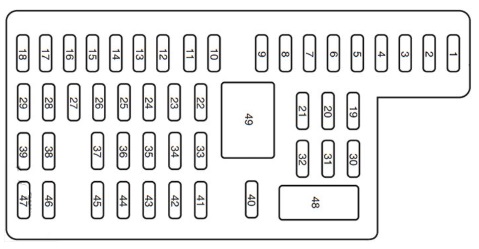

Kabína

Panel poistiek sa nachádza za obložením naľavo od miesta pre nohy vodiča, blízko brzdy, za krytom.

Na odstránenie obloženia posuň páčku uvoľnenia doprava a potom vytiahni obloženie.
Na odstránenie krytu panela poistiek stlač jazýčky na oboch stranách krytu a potom odstráň kryt.

Na opätovné nainštalovanie krytu panela poistiek umiestni hornú časť krytu na panel poistiek a potom stlač spodnú časť krytu, kým nezapadne na miesto. Jemne potiahni kryt, aby si sa uistil, že je bezpečný.

Na opätovné nainštalovanie obloženia zarovnaj jazýčky na spodnej časti panela so drážkami, stlač panel a posuň páčku uvoľnenia doľava, aby si upevnil panel.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	30A	Nepoužívané (rezervné)
2	15A	Nepoužívané (rezervné)
3	15A	Systém rodinnej zábavy (FES); Ovládanie zadných sedadiel.
4	30A	Nepoužívané (rezervné)
5	10 A	Osvetlenie klávesnice; Sedadlo druhej rady; Systém monitorovania tlaku v pneumatikách (TPMS); Blokovanie prevodovky brzdy (BSI).
6	20A	Smerovky
7	10 A	Hlavné svetlá (ľavé)
8	10 A	Hlavné svetlá (pravé)
9	15A	Vnútorné osvetlenie; Svetlá batožinového priestoru.
10	15A	Podsvietenie; Svetlá pre cestujúcich.
11	10 A	Pohon všetkých kolies
12	7,5A	Spínač napájania zrkadla; Pamäť elektrického sedadla na strane vodiča; Modul sedadla vodiča – udržiavanie napájania (KA).
13	7,5A	Nepoužívané (rezervné)
14	10 A	Nepoužívané (rezervné)
15	10 A	Ovládanie klímy
16	15A	Nepoužívané (rezervné)
17	20A	Napájanie všetkých blokov motora; Odomknutie zadného veka; Otvoriteľná strecha.
18	20A	Nepoužívané (rezervné)
19	25A	Zadný stierač
20	15A	Dátové pripojenia
21	15A	Hmlové svetlá
22	15A	Parkovacie svetlá
23	15A	Diaľkové svetlá

Číslo	Ampére [A]	Popis
24	20A	Relé klaksónu
25	10 A	Žiarovky požiadavky; Vnútorné svetlá.
26	10 A	Sada ukazovateľov prístrojovej dosky
27	20A	Zapaľovanie
28	5A	Rádio
29	5A	Sada ukazovateľov prístrojovej dosky
30	5A	Spínač zrušenia preťaženia
31	10 A	Kompas; Automatická regulácia zrkadla.
32	10 A	Nepoužíva sa (rezerva)
33	10 A	Nepoužíva sa (rezerva)
34	5A	Senzor uhla riadenia
35	10 A	Asistencia pri parkovaní vzadu; AWD; Modul vyhrievaného sedadla.
36	5A	Transceiver PATS
37	10 A	Ovládanie klímy
38	20A	Subwoofer/zosilňovač (audio rádio)
39	20A	Rádio
40	20A	Nepoužíva sa (rezerva)
41	15A	Funkcia oneskoreného prístupu k osvetleniu rádia a spínaču zámku
42	10 A	Nepoužíva sa (rezerva)
43	10 A	Logika zadného stierača
44	10 A	Kanál príslušenstva zákazníka
45	5A	Logika predného stierača; Napájanie relé klimatizácie.
46	7,5A	Senzor klasifikácie cestujúcich (OCS); Ukazovateľ deaktivácie airbagu pre cestujúceho (PADI).
47	Automatický spínač 30A	Elektrické okná
48	—	Relé oneskoreného príslušenstva

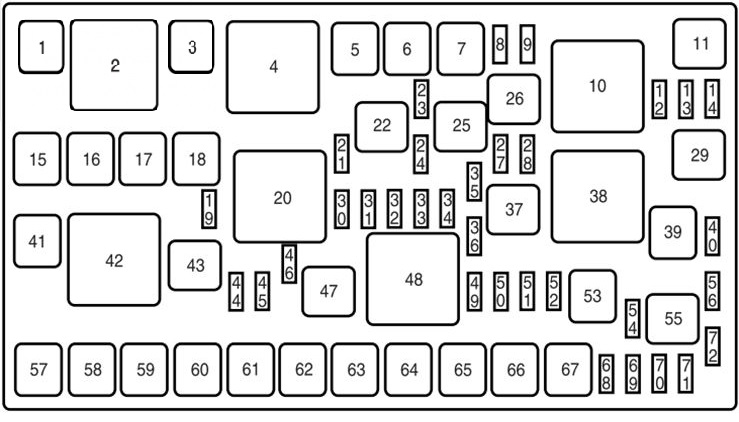

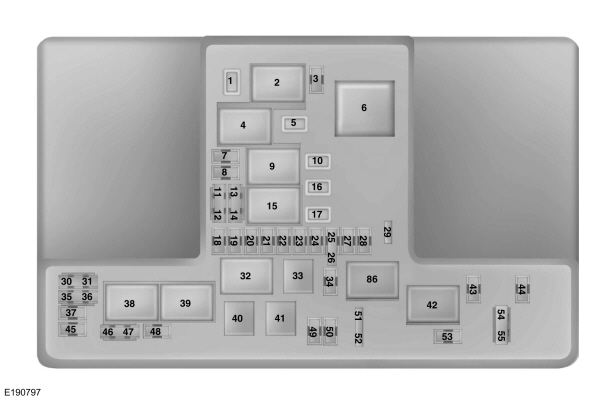

Motor

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	—	Nepoužíva sa
2	—	Relé motora ventilátora
3	—	Nepoužíva sa
4	—	Nepoužíva sa
5	40A**	Ventilátor chladenia (vozidlá s prívesom)
5	60A**	Ventilátor chladenia (vozidlá bez prívesu)
6	40A**	Ventilátor chladenia (iba príves)
7	—	Nepoužíva sa
8	10 A*	Alternátor
9	20 A*	Svetlá polohy pre príves
10	—	Nepoužíva sa
11	—	Relé svetla polohy prívesu
12	—	Nepoužíva sa
13	—	Nepoužíva sa
14	—	Nepoužíva sa
15	40A**	Motor ABS pumpy
16	30A**	Vyhrievané predné sedadlá
17	20A**	Zapaľovač/Punto napájania
18	30A**	Panoramatická strecha
19	—	Dióda palivovej pumpy
20	—	Relé PCM
21	7,5 A*	PCM – Udržuj napájanie (KA)
22	—	Relé svetiel brzdy ľavého prívesu
23	—	Nepoužíva sa
24	15 A*	Svetlo brzdy/ľavé prívesu
25	—	Relé odblokovania zadného sedadla
26	—	Relé palivovej pumpy
27	10 A*	Odblokovanie zadného sedadla
28	15 A*	Vyhrievané zrkadlo
29	—	Relé vyhrievaného zrkadla
30	15 A*	VPWR 1 – PCM
31	10 A*	VPWR 3 – PCM
32	10 A*	VPWR 2 – PCM
33	15 A*	VPWR 4 – PCM
34	—	Nepoužíva sa
35	10 A*	Prepínač klimatizácie

Číslo	Ampére [A]	Popis
36	—	Nepoužíva sa
37	—	Relé kompresora klimatizácie
38	—	Relé odmrazovania zadného okna
39	40A**	Odmrazovač zadného okna
40	—	Nepoužíva sa
41	30A**	Motorček štartovania
42	—	Relé motorčeka štartovania
43	—	Relé rezervnej lampy
44	10 A*	Rezervné svetlá
45	—	Nepoužíva sa
46	15 A*	Svetlo stop/pravé svetlo prívesu
47	—	Relé svetiel stop/pravé svetlo prívesu
48	—	Relé štartovania
49	10 A*	PCM ISPR
50	10 A*	ABS Štart/Štart
51	—	Nepoužíva sa
52	5A*	Cievka relé čerpadla paliva
53	30A**	SPDJB Štart/Štart
54	—	Nepoužíva sa
55	—	Nepoužíva sa
56	—	Dióda kompresora klimatizácie
57	40A**	Ventily ABS
58	30A**	Predné stierače
59	—	Nepoužíva sa
60	30A**	Elektricky nastaviteľné sedadlo vodiča
61	30A**	Elektricky napájané sedadlo spolujazdca
62	—	Nepoužíva sa
63	40A**	Motor ventilátora
64	20A**	Zapaľovač/Punto napájania
65	20A**	Zapaľovač/Punto napájania
66	20A**	Zapaľovač/Punto napájania
67	—	Nepoužíva sa
68	15 A*	Čerpadlo paliva
69	—	Nepoužíva sa
70	—	Nepoužíva sa
71	10 A*	Svetlá stop
72	—	Nepoužíva sa
		* Mini poistky ** Poistky s náplňou

Schéma poistiek a relé – Ford Edge

Týka sa vozidiel vyrobených v rokoch:

2008.

Kabína

Panel poistiek sa nachádza za obložením na ľavej strane priestoru pre nohy vodiča blízko brzdy parkovania za krytom.

Na odstránenie obloženia posuň páčku uvoľnenia doprava a potom vytiahni obloženie.
Na odstránenie krytu panela poistiek stlač jazýčky na oboch stranách krytu a potom odstráň kryt.

Na opätovné nainštalovanie krytu panela poistiek umiestni hornú časť krytu na panel poistiek a potom stlač spodnú časť krytu, kým nezapadne na miesto. Jemne potiahni kryt, aby si sa uistil, že je bezpečný.

Na opätovné nainštalovanie obloženia zarovnaj jazýčky na spodnej časti panela so drážkami, stlač panel a posuň páčku uvoľnenia doľava, aby si upevnil panel.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	30A	Nepoužíva sa (rezerva)
2	15A	Nepoužíva sa (rezerva)
3	15A	Systém rodinnej zábavy (FES); Ovládanie zadných sedadiel; SYNC
4	30A	Inteligentné predné okno vodiča
5	10 A	Osvetlenie klávesnice; Sedadlo druhej rady; Systém monitorovania tlaku v pneumatikách (TPMS); Zámok páky prevodovky (BSI).
6	20A	Smerovky
7	10 A	Hlavné svetlá (ľavé)
8	10 A	Hlavné svetlá (pravé)
9	15A	Vnútorné osvetlenie; Svetlá batožinového priestoru.
10	15A	Osvetlenie; Svetlá na privítanie.
11	10 A	Štvorkolka
12	7,5A	Spínač napájania zrkadla; Pamäť elektrického sedadla na strane vodiča; Modul sedadla vodiča – udržiavať napájanie (KA).
13	5A	Nepoužíva sa (rezerva)
14	10 A	Modul zdviháka
15	10 A	Ovládanie klimatizácie
16	15A	Nepoužíva sa (rezerva)
17	20A	Napájanie motora zámku; Odomknutie zadného dverí; Otváracia strecha.
18	20A	Nepoužíva sa (rezerva)
19	25A	Stierač zadného okna
20	15A	Údaje pripojenia
21	15A	Hmlové svetlá
22	15A	Parkovacie svetlá
23	15A	Diaľkové svetlá

Číslo	Ampére [A]	Popis
24	20A	Relé klaksónu
25	10 A	Žiarovky požiadavky; Vnútorné svetlá.
26	10 A	Sada ukazovateľov prístrojovej dosky
27	20A	Zapaľovanie
28	5A	Rádio
29	5A	Sada ukazovateľov prístrojovej dosky
30	5A	Spínač zrušenia preťaženia
31	10 A	Automatická regulácia zrkadla
32	10 A	Nepoužíva sa (rezervné)
33	10 A	Nepoužíva sa (rezervné)
34	5A	Senzor uhla riadenia
35	10 A	Asistencia pri parkovaní vzadu; AWD; Modul vyhrievaného sedadla
36	5A	Transceiver PATS
37	10 A	Ovládanie klímy
38	20A	Subwoofer/zosilňovač (audio rádio)
39	20A	Rádio
40	20A	Nepoužíva sa (rezervné)
41	15A	Funkcia oneskoreného prístupu pre osvetlenie rádia a spínač zámku
42	10 A	Nepoužíva sa (rezervné)
43	10 A	Logika zadného stierača
44	10 A	Kanál príslušenstva zákazníka
45	5A	Logika predných stieračov; Napájanie relé klimatizácie.
46	7,5A	Senzor klasifikácie pasažierov (OCS); Ukazovateľ deaktivácie airbagu pasažiera (PADI)
47	Automatický spínač 30A	Elektrické okná
48	—	Relé oneskoreného príslušenstva

Motor

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	—	Nie je používané
2	—	Relé motora ventilátora
3	—	Nie je používané
4	—	Nie je používané
5	40A**	Ventilátor chladenia (vozidlá s prívesom)
5	60A**	Ventilátor chladenia (vozidlá bez prívesu)
6	40A**	Ventilátor chladenia (iba príves)
7	—	Nie je používané
8	10 A*	Alternátor
9	20 A*	Svetlá polohy pre príves
10	—	Nie je používané
11	—	Relé svetla polohy prívesu
12	—	Nie je používané
13	—	Nie je používané
14	—	Nie je používané
15	40A**	Motor ABS čerpadla
16	30A**	Vyhrievané predné sedadlá
17	20A**	Zapaľovač cigariet/Poloha napájania
18	20A**	Panoramatická strecha
19	—	Dióda čerpadla paliva
20	—	Relé PCM
21	7,5 A*	PCM – Udržiavať napájanie (KA)
22	—	Ľavé relé prívesu svetiel brzdy/reverz
23	—	Integrovaná dióda štartovania (OTIS) s jedným dotykom
24	10 A*	Svetlo brzdy/ľavé prívesu
25	—	Relé odblokovania zadného sedadla
26	—	Relé čerpadla paliva
27	10 A*	Odblokovanie zadného sedadla
28	15 A*	Vyhrievané zrkadlo
29	—	Vyhrievané relé zrkadla
30	15 A*	VPWR 1 – PCM
31	10 A*	VPWR 3 – PCM
32	10 A*	VPWR 2 – PCM
33	15 A*	VPWR 4 – PCM
34	—	Nie je používané
35	10 A*	Prepínač klimatizácie

Číslo	Ampere [A]	Popis
36	—	Nepoužíva sa
37	—	Relé kompresora klimatizácie
38	—	Relé odmrazovania zadného okna
39	40A**	Odmrazovač zadného okna
40	—	Nepoužíva sa
41	30A**	Motorček štartovania
42	—	Relé motorčeka štartovania
43	—	Relé rezervnej lampy
44	10 A*	Rezervné svetlá
45	—	Nepoužíva sa
46	10 A*	Svetlo brzdy/vpravo prívesu
47	—	Relé svetla brzdy/vpravo prívesu
48	—	Relé štartovania/zapaľovania
49	10 A*	PCM ISPR
50	10 A*	ABS Štart/Zapaľovanie
51	—	Nepoužíva sa
52	5A*	Vinutie relé palivového čerpadla
53	30A**	SPDJB Štart/Zapaľovanie
54	—	Nepoužíva sa
55	—	Nepoužíva sa
56	—	Dióda kompresora klimatizácie
57	40A**	Ventily ABS
58	30A**	Predné stierače
59	30A**	Elektricky ovládané dvere
60	30A**	Elektricky nastaviteľné sedadlo vodiča
61	30A**	Elektricky napájané sedadlo spolujazdca
62	—	Nepoužíva sa
63	40A**	Motor ventilátora
64	20A**	Zapaľovač cigariet/napájací bod
65	20A**	Zapaľovač cigariet/napájací bod
66	20A**	Zapaľovač cigariet/napájací bod
67	—	Nepoužíva sa
68	15 A*	Palivové čerpadlo
69	—	Nepoužíva sa
70	—	Nepoužíva sa
71	10 A*	Svetlá brzdy
72	—	Nepoužíva sa
		* Mini poistky ** Poistky s kartušou

Schéma poistiek a relé – Ford Edge

Týka sa vozidiel vyrobených v rokoch:

2009.

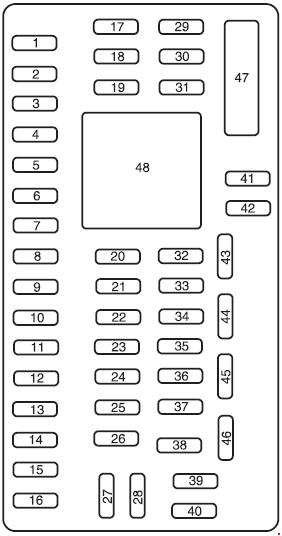

Kabína

Panel poistiek sa nachádza za krytom na ľavej strane priestoru pre nohy vodiča, blízko brzdy, za krytom.

Aby ste odstránili kryt, posuňte páčku uvoľnenia doprava a potom vytiahnite kryt.
Aby ste odstránili kryt panela poistiek, stlačte jazýčky na oboch stranách krytu a potom odstráňte kryt.

Aby ste znovu nainštalovali kryt panela poistiek, umiestnite hornú časť krytu na panel poistiek a potom stlačte spodnú časť krytu, kým nezapadne na miesto. Jemne potiahnite kryt, aby ste sa uistili, že je bezpečný.

Aby ste znovu nainštalovali kryt, zarovnajte jazýčky v dolnej časti krytu so drážkami, stlačte kryt a posuňte páčku uvoľnenia doľava, aby ste upevnili kryt.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	30A	Nepoužíva sa (rezerva)
2	15A	Nepoužíva sa (rezerva)
3	15A	SYNC
4	30A	Inteligentné predné okno vodiča
5	10 A	Osvetlenie klávesnice; Sedadlo druhej rady; Systém monitorovania tlaku v pneumatikách (TPMS); Zámok brzdy (BSI); Inteligentná riadiaca jednotka (SJB)
6	20A	Smerovky
7	10 A	Hlavné svetlá (ľavé)
8	10 A	Hlavné svetlá (pravé)
9	15A	Vnútorné osvetlenie; Svetlá batožinového priestoru.
10	15A	Osvetlenie, osvetlenie na privítanie; Ambientálne osvetlenie.
11	10 A	Štvorkolka
12	7,5A	Spínač napájania zrkadla; Pamäť elektrického sedadla na strane vodiča; Modul sedadla vodiča — udržiavať napájanie (KA)
13	5A	Satellitné rádio
14	10 A	Modul zdviháka
15	10 A	Ovládanie klimatizácie
16	15A	Nepoužíva sa (rezerva)
17	20A	Napájanie motorov zamykania; Odomknutie zadného veka.
18	20A	Vyhrievané sedadlá; Štvorkanálový zosilňovač (audiofilský zosilňovač).
19	25A	Zadný stierač
20	15A	Údaje pripojenia
21	15A	Hmlové svetlá
22	15A	Parkovacie svetlá
23	15A	Diaľkové svetlá

Číslo	Ampére [A]	Popis
24	20A	Relé klaksónu
25	10 A	Žiarovky požiadavky
26	10 A	Súprava ukazovateľov prístrojovej dosky
27	20A	Zapaľovanie
28	5A	Rádio
29	5A	Súprava ukazovateľov prístrojovej dosky
30	5A	Spínač zrušenia preťaženia
31	10 A	Automatické zatmavenie spätného zrkadla
32	10 A	Nepoužívané (rezervné)
33	10 A	Nepoužívané (rezervné)
34	5A	Senzor uhla riadenia
35	10 A	Asistencia pri parkovaní vzadu; AWD; Modul vyhrievania sedadiel.
36	5A	Transceiver PATS
37	10 A	Ovládanie klímy
38	20A	Subwoofer/zosilňovač (rádio audiofila)
39	20A	Rádio
40	20A	Nepoužívané (rezervné)
41	15A	Funkcia príslušenstva oneskorená pre osvetlenie rádia a spínača zámku; Ambientné osvetlenie.
42	10 A	Nepoužívané (rezervné)
43	10 A	Logika zadného stierača
44	10 A	Kanál príslušenstva zákazníka
45	5A	Logika predného stierača; Napájanie relé klimatizácie.
46	7,5A	Senzor klasifikácie cestujúcich (OCS); Ukazovateľ deaktivácie airbagu pre cestujúceho (PADI).
47	Automatický istič 30A	Elektrické okná
48	—	Relé oneskoreného príslušenstva

Motorový priestor

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	—	Nepoužíva sa
2	—	Relé motora ventilátora
3	—	Nepoužíva sa
4	—	Nepoužíva sa
5	40A**	Chladiaci ventilátor (vozidlá s prívesom)
5	60A**	Chladiaci ventilátor (vozidlá bez prívesu)
6	40A**	Chladiaci ventilátor (len príves)
7	—	Nepoužíva sa
8	10 A*	Alternátor
9	20A*	Osvetlenie polohy pre príves
10	—	Nepoužíva sa
11	—	Relé osvetlenia polohy prívesu
12	—	Nepoužíva sa
13	—	Nepoužíva sa
14	—	Nepoužíva sa
15	40A**	Motor ABS pumpy
16	30A**	Vyhrievané predné sedadlá
17	20A**	Zapaľovač cigariet/napájací bod
18	20A**	Panoramatická strecha
19	—	Dióda palivovej pumpy
20	—	Relé PCM
21	7,5A*	PCM – Udržujte napájanie (KA)
22	—	Príves, ľavé relé brzdových svetiel a cúvacích svetiel
23	—	Integrovaná dióda štartu (OTIS) s jedným dotykom
24	10 A*	Brzdové svetlo/ľavé svetlo prívesu
25	—	Relé odomykania zadného sedadla
26	—	Relé palivovej pumpy
27	10 A*	Odomknutie zadného sedadla
28	15 A*	Vyhrievané zrkadlo
29	—	Relé vyhrievaného zrkadla
30	15 A*	VPWR 1 – PCM
31	10 A*	VPWR 3 – PCM
32	10 A*	VPWR 2 – PCM
33	15 A*	VPWR 4 – PCM
34	—	Nepoužíva sa
35	10 A*	Prepínač klimatizácie

Číslo	Ampere [A]	Popis
36	—	Nepoužíva sa
37	—	Relé kompresora klimatizácie
38	—	Relé odmrazovania zadného okna
39	40A**	Odmrazovač zadného okna
40	—	Nepoužíva sa
41	30A**	Motorček štartovania
42	—	Relé motorčeka štartovania
43	—	Relé rezervnej lampy
44	10 A*	Rezervné svetlá
45	—	Nepoužíva sa
46	10 A*	Svetlo brzdové/pravé prívesu
47	—	Pravé relé brzdových svetiel a cúvacích svetiel prívesu
48	—	Relé štartovania/zapaľovania
49	10 A*	PCM ISPR
50	10 A*	ABS Štart/Início
51	—	Nepoužíva sa
52	5A*	Cievka relé palivového čerpadla
53	30A**	SPDJB Štart/Início
54	—	Nepoužíva sa
55	—	Nepoužíva sa
56	—	Dióda kompresora klimatizácie
57	40A**	Ventily ABS
58	30A**	Predné stierače
59	30A**	Elektrické dvere
60	30 A**	Elektricky nastaviteľné sedadlo vodiča
61	30A**	Elektricky napájané sedadlo pasažiera
62	—	Nepoužíva sa
63	40A**	Motor ventilátora
64	20A**	Zapaľovač cigariet/napájací bod
65	20A**	Zapaľovač cigariet/napájací bod
66	20A**	Zapaľovač cigariet/napájací bod
67	—	Nepoužíva sa
68	15 A*	Palivové čerpadlo
69	—	Nepoužíva sa
70	—	Nepoužíva sa
71	10 A*	Brzdové svetlá
72	—	Nepoužíva sa
		* Mini poistky ** Poistky s náplňou

Schéma poistiek a relé – Ford Edge

Týka sa vozidiel vyrobených v rokoch:

2010.

Kabína

Panel poistiek sa nachádza za obložením vľavo od priestoru pre nohy vodiča blízko brzdy parkovacej pod krytom.

Na odstránenie obloženia posuň páčku uvoľnenia doprava a potom vytiahni obloženie.
Na odstránenie krytu panela poistiek stlač jazýčky na oboch stranách krytu a potom odstráň kryt.

Na opätovnú inštaláciu krytu panela poistiek umiestni hornú časť krytu na panel poistiek a potom stlač spodnú časť krytu, kým nezapadne na miesto. Jemne potiahni kryt, aby si sa uistil, že je bezpečný.

Na opätovnú inštaláciu obloženia zarovnaj jazýčky v dolnej časti panela s drážkami, stlač panel a posuň páčku uvoľnenia doľava, aby si upevnil panel.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	30A	Nepoužíva sa (rezerva)
2	15A	Brzdové svetlo namontované hore (zapnutie/vypnutie brzdy)
3	15A	Modul SYNC®
4	30A	Inteligentné okno predného vodiča
5	10 A	Osvetlenie klávesnice (sedačka druhého radu), blokovanie prevodovky brzdy (BSI)
6	20A	Smerovky
7	10 A	Hlavné svetlá (ľavé)
8	10 A	Hlavné svetlá (pravé)
9	15A	Vnútorné osvetlenie; Svetlá batožinového priestoru.
10	15A	Osvetlenie, svetlá na privítanie
11	10 A	Štvorkolka (AWD)
12	7,5A	Spínač elektrického zrkadla; Pamäť sedadla vodiča na strane vodiča; Modul sedadla vodiča.
13	5A	Satelitný rádio
14	10 A	Elektrické zadné dvere
15	10 A	Klimatizácia; Modul GPS.
16	15A	Nepoužíva sa (rezerva)
17	20A	Napájanie motora zamykanie dverí; Odomknutie zadných dverí.
18	20A	Zosilňovač
19	25A	Stierač zadného okna
20	15A	Údaje pripojenia
21	15A	Hmlové svetlá
22	15A	Svetlá na parkovanie
23	15A	Diaľkové svetlá

Číslo	Ampére [A]	Popis
24	20A	Relé klaksónu
25	10 A	Žiarovky požiadavky
26	10 A	Sada ukazovateľov prístrojovej dosky
27	20A	Zapaľovanie
28	5A	Rádio
29	5A	Sada ukazovateľov prístrojovej dosky
30	5A	Rezerva
31	10 A	Nepoužívané (rezerva)
32	10 A	Modul riadenia imobilizéra
33	10 A	Nepoužívané (rezerva)
34	5A	Senzor uhla riadenia
35	10 A	Asistencia pri parkovaní vzadu; Senzor náklonu; Vyhrievané sedadlá.
36	5A	Pasívny vysielač-prijímač systému proti krádeži
37	10 A	Kontrola klímy
38	20A	Subwoofer; Zosilňovač.
39	20A	Rádio
40	20A	Nepoužívané (rezerva)
41	15A	Automatická regulácia zrkadla
42	10 A	Nepoužívané (rezerva)
43	10 A	Logika zadného stierača
44	10 A	Kanál príslušenstva zákazníka
45	5A	Logika predného stierača
46	7,5A	Senzor klasifikácie pasažierov (OCS); Kontrolka deaktivácie airbagu pasažiera (PADI).
47	Automatický spínač 30A	Elektrické okná
48	—	Relé oneskoreného príslušenstva

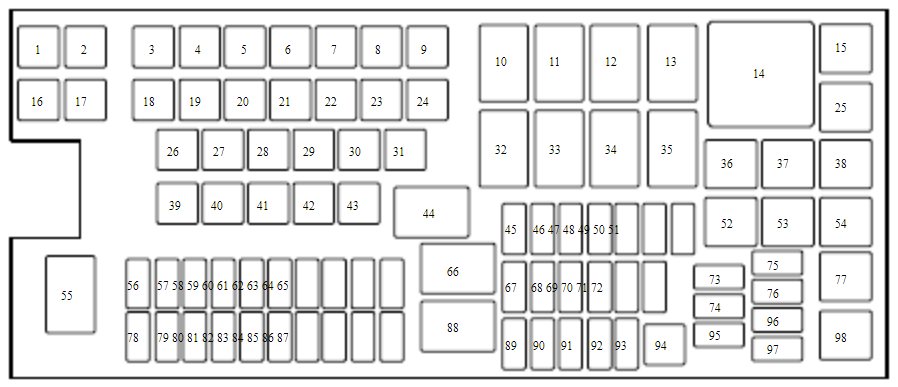

Motorový priestor

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	—	Nie je použité
2	—	Relé motora ventilátora
3	—	Nie je použité
4	—	Nie je použité
5	40A**	Ventilátor chladenia (vozidlá s prívesom)
5	60A**	Ventilátor chladenia (vozidlá bez prívesu)
6	40A**	Ventilátor chladenia (iba príves)
7	—	Nie je použité
8	10 A*	Alternátor
9	20 A*	Osvetlenie polohy pre príves
10	—	Nie je použité
11	—	Relé svetla polohy prívesu
12	—	Nie je použité
13	—	Nie je použité
14	—	Nie je použité
15	40A**	Motor čerpadla ABS
16	30A**	Predné vyhrievané sedadlá
17	20A**	Zapaľovač/cieľ napájania
18	20A**	Panoramatická strecha
19	—	Dióda čerpadla paliva
20	—	Relé modulu riadenia motora (PCM)
21	7,5 A*	PCM
22	—	Príves, relé ľavých brzdových svetiel a cúvacích svetiel
23	—	Dióda štartu integrovaná s jedným dotykom
24	10 A*	Brzdové svetlo a smerovka vľavo pre príves
25	—	Relé odomknutia zadného sedadla
26	—	Relé čerpadla paliva
27	10 A*	Odomknutie zadného sedadla
28	15 A*	Vyhrievané zrkadlo
29	—	Relé vyhrievania zrkadiel
30	15 A*	Napájanie vozidla 1
31	10 A*	Napájanie vozidla 3
32	10 A*	Napájanie vozidla 2
33	15 A*	Napájanie vozidla 4
34	—	Nie je použité
35	10 A*	Spojka klimatizácie

Číslo	Ampére [A]	Popis
36	—	Nie je použité
37	—	Relé spojky klimatizácie
38	—	Relé odmrazovania zadného okna
39	40A**	Odmrazovač zadného okna
40	—	Nie je použité
41	30A**	Štartovanie
42	—	Relé štartovania
43	—	Relé rezervnej lampy
44	10 A*	Rezervné svetlá
45	—	Nie je použité
46	10 A*	Stop/smerovka vpravo pre príves
47	—	Relé svetiel stop/smerovka vpravo pre príves
48	—	Relé štartovania/zapaľovania
49	10 A*	PCM ISPR
50	10 A*	Štart/zapaľovanie ABS
51	—	Nie je použité
52	5A*	Napájanie diódy čerpadla paliva
53	30A**	Panel poistiek kabína – štartovanie
54	—	Nie je použité
55	—	Nie je použité
56	—	Dióda spojky klimatizácie
57	40A**	Ventily systému proti zablokovaniu
58	30A**	Predné stierače
59	30A**	Elektrické zadné dvere
60	30A**	Sedadlo vodiča/modul pamäte
61	30A**	Elektrické sedadlo spolujazdca
62	—	Nie je použité
63	40A**	Motor ventilátora
64	20A**	Zapaľovač/Punto napájania
65	20A**	Zapaľovač/Punto napájania
66	20A**	Zapaľovač/Punto napájania
67	—	Nie je použité
68	15 A*	Čerpadlo paliva
69	—	Nie je použité
70	—	Nie je použité
71	10 A*	Spínač/brzda (svetlá stop)
72	—	Nie je použité
		* Mini poistky ** Poistky s náplňou

Ford Edge – schéma poistkovej skrinky

Rok výroby: 2011.

Poistky zapaľovača cigariet (zásuvky napájania) sú poistky 9 (Poloha napájania #2 (zadná konzola)), 20 (Poloha napájania #1 (konzola)), 21 (Poloha napájania v oblasti nakládky) a 27 (Napájanie predná poloha/zapaľovač cigariet) v poistkovej skrinke v motorovom priestore.

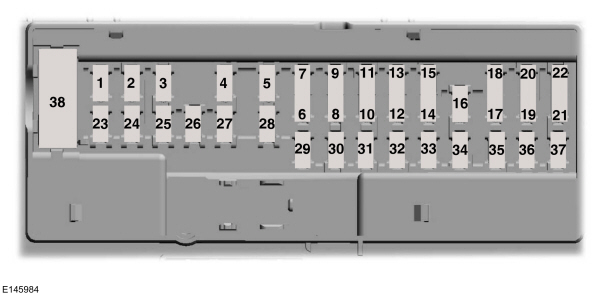

Kabína

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	30A	Inteligentné okno vpredu pre vodiča
2	15A	Nepoužíva sa (rezerva)
3	30A	Nepoužíva sa (rezerva)
4	10 A	Žiarovky požiadavky
5	20A	Nepoužíva sa (rezerva)
6	5A	RF modul
7	7,5A	Spínač elektrického zrkadla, spínač pamäťového sedadla, modul sedadla vodiča
8	10 A	Nepoužíva sa (rezerva)
9	10 A	Elektrické dvere
10	10 A	Relé práce/príslušenstva
11	10 A	Sada ukazovateľov na palubnej doske, Head-up displej
12	15A	Vnútorné osvetlenie, osvetlenie priestoru, podsvietenie
13	15A	Osvetlenie odbočenia/brzda vpravo a smerovky
14	15A	Osvetlenie odbočenia/brzda vľavo a smerovky
15	15A	Osvetlenie cúvania, brzdové svetlá, vysoké brzdové svetlá
16	10 A	Hlavné svetlá (vpravo)
17	10 A	Hlavné svetlá (vľavo)
18	10 A	Osvetlenie klávesnice, blokovanie prevodovky brzdy (BSI), panel poistiek v kabíne, LED tlačidlo Štart, pasívny systém proti krádeži (PATS), prebudenie modulu riadenia motora (PCM), zapnutie napájania podľa poradia
19	20A	Zosilňovač/subwoofer (Sony)
20	20A	Relé zamykania/odomýkania – vozidlá bez inteligentného prístupu (LA)
21	10 A	Nepoužíva sa (rezerva)
22	20A	Relé klaksónu
23	15A	Riadenie riadenia, LA, spínač svetiel
24	15A	Diagnostika na palube (OBDII)

Číslo	Ampére [A]	Popis
25	15A	Odomknutie zadného veka
26	5A	Modul globálneho polohového systému (GPS)
27	20A	IA
28	15A	Zapnutie (bez IA), Elektromagnet zámku kľúča, Štartovanie tlačidlom (s IA)
29	20A	Rádio, multifunkčný displej, elektronický obkladový panel, modul SYNC®
30	15A	Predné pozičné svetlá
31	5A	Nepoužíva sa (rezerva)
32	15A	Podsvietenie spínača zámku, otváracia strecha, elektrické okná, kompas/zrkadlo so samosvetlením
33	10 A	Nepoužíva sa (rezerva)
34	10 A	Systém senzorov cúvania, cúvacia kamera, monitor mŕtveho uhla
35	5A	Displej Heads-up, Nastavenie svetlometov
36	10 A	Nepoužíva sa (rezerva)
37	10 A	Kontrola klimatizácie
38	10 A	Nepoužíva sa (rezerva)
39	15A	Diaľkové svetlá
40	10 A	Zadné pozičné svetlá
41	7,5A	Senzor klasifikácie pasažierov (OCS), modul kontroly obmedzení
42	5A	Spínač kontroly asistencie naklonenia
43	10 A	Nepoužíva sa (rezerva)
44	10 A	Nepoužíva sa (rezerva)
45	5A	Nepoužíva sa (rezerva)
46	10 A	Kontrola klimatizácie
47	15A	Nepoužíva sa (rezerva)
48	Automatický spínač 30A	Elektrické okná/otváracia strecha
49	—	Relé oneskorených príslušenstiev

Motorový priestor

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	—	Nepoužíva sa
2	—	Nepoužíva sa
3	—	Nepoužíva sa
4	30A**	Tergicristalli
5	40A**	Čerpadlo systému proti zablokovaniu (ABS)
6	—	Nepoužíva sa
7	30A**	Elektrické dvere
8	20A**	Otvoriteľná strecha
9	20A**	Napájací bod #2 (zadná konzola)
10	—	Nepoužíva sa
11	—	Relé odmrazovania zadného okna/ohrev zadného skla
12	—	Nepoužíva sa
13	—	Relé štartovania
14	—	Nepoužíva sa
15	—	Relé čerpadla paliva
16	—	Nepoužíva sa
17	—	Nepoužíva sa
18	40A**	Motor ventilátora
19	30A**	Štartovanie
20	20A**	Napájací bod č. 1 (košík konzoly)
21	20A**	Napájací bod v oblasti nakládky
22	—	Nepoužíva sa
23	30A**	Modul sedadla vodiča
24	—	Nepoužíva sa
25	—	Nepoužíva sa
26	40A**	Odmäzovanie zadného okna
27	20A**	Napájací bod predný/zapaľovač cigariet
28	30A**	Sedadlá s klimatizáciou
29	—	Nepoužíva sa
30	—	Nepoužíva sa
31	—	Nepoužíva sa
32	—	Nepoužíva sa
33	—	Nepoužíva sa
34	—	Relé motora ventilátora
35	—	Nepoužíva sa
36	—	Relé zadného sedadla
37	—	Relé svetiel brzdy/reverznej jazdy prívesu pravého (TT)
38	—	Nepoužíva sa
39	40A**	Ventilátor chladenia (vozidlá s TT)
39	60A**	Ventilátor chladenia (vozidlá bez TT)
40	40A**	Ventilátor chladenia (len TT)
41		Nepoužíva sa
42	30A**	Sedadlo pasažiera
43	30A**	Ventily ABS
44	—	Relé zadného stierača
45	5A*	Senzor dažďa
46	—	Nepoužíva sa
47	—	Nepoužíva sa
48	—	Nepoužíva sa

Číslo	Ampére [A]	Popis
49	—	Nepoužíva sa
50	15 A*	Zrkadlo s vyhrievaním
51	—	Nepoužíva sa
52	—	Relé svetla zastavenia
53	—	Relé svetlá zastavenia/odbočka vľavo TT
54	—	Nepoužíva sa
55	—	Relé stierača
56	—	Nepoužíva sa
57	20 A*	Ľavé svetlomety s vysokou intenzitou (HID)
58	10 A*	Senzor alternátora
59	10 A*	Spínač/zastavenie brzdy
60	15 A*	Svetlá zastavenia
61	10 A*	Odomknutie zadného sedadla
62	10 A*	Spojka klimatizácie
63	15 A*	Relé svetlá zastavenia/odbočka TT
64	20 A*	Motor zadného stierača
65	15 A*	Čerpadlo paliva
66	—	Relé riadiacej jednotky motora (PCM)
67	20 A*	Napájanie vozidla (VPWR) #2
68	15 A*	VPWR #4
69	15 A*	VPWR #1
70	10 A*	Relé klimatizácie, modul pohonu všetkých kolies
71	—	Nepoužíva sa
72	—	Nepoužíva sa
73	—	Nepoužíva sa
74	—	Nepoužíva sa
75	—	LED spojka klimatizácie
76	—	Nepoužíva sa
77	—	Relé svetlá polohy TT
78	20 A*	Pravé svetlomety HID
79	5A*	Adaptívny tempomat
80	—	Nepoužíva sa
81	—	Nepoužíva sa
82	15 A*	Zadná tesnenie
83	—	Nepoužíva sa
84	20 A*	Svetlá parkovania TT
85	—	Nepoužíva sa
86	7,5A*	PCM udržiavanie, relé PCM
87	5A*	Relé štartovania/zapaľovania
88	—	Relé štartovania/zapaľovania
89	—	Nepoužíva sa
90	10 A*	PCM
91	10 A*	Adaptívny tempomat
92	10 A*	ABS modul
93	5A*	Motor ventilátora/relé odmrazovania zadného okna
94	30A**	Panel poistiek kabína – štartovanie/zapaľovanie
95	—	Nepoužíva sa
96	—	Nepoužíva sa
97	—	Nepoužíva sa
98	—	Relé spojky klimatizácie
		* Mini poistky ** Poistky s kartušou

Ford Edge – schéma poistky

Rok výroby: 2012.

Poistky zapaľovača cigariet (zásuvky napájania) sú poistky 9 (Poloha napájania #2 (zadná konzola)), 20 (Poloha napájania #1 (konzola)), 21 (Poloha napájania v batožinovom priestore) a 27 (Napájanie predná poloha/zapaľovač cigariet) v paneli poistiek v motorovom priestore.

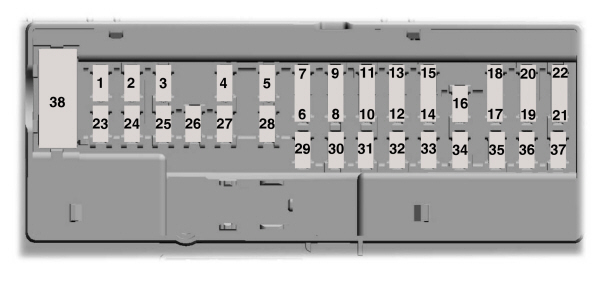

Kabína

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	30A	Inteligentné okno predného vodiča
2	15A	Nepoužíva sa (rezerva)
3	30A	Nepoužíva sa (rezerva)
4	10 A	Žiadacie svetlá
5	20A	Nepoužíva sa (rezerva)
6	5A	RF modul
7	7,5A	Spínač elektrického zrkadla, spínač sedadla s pamäťou, modul sedadla vodiča
8	10 A	Nepoužíva sa (rezerva)
9	10 A	Elektrické dvere
10	10 A	Relé práce/príslušenstva
11	10 A	Súprava ukazovateľov na prístrojovej doske, displej Head-up
12	15A	Vnútorné osvetlenie, svetlá v batožinovom priestore, podsvietenie
13	15A	Otočné/brzdové svetlá vpravo a smerovky
14	15A	Otočné/brzdové svetlá vľavo a smerovky
15	15A	Svetlá cúvania, brzdové svetlá, vysoké brzdové svetlá
16	10 A	Hmlové svetlá (vpravo)
17	10 A	Hmlové svetlá (vľavo)
18	10 A	Osvetlenie klávesnice, blokovanie prevodovky brzdy (BSI), LED tlačidlo štartovania, pasívny systém proti krádeži (PATS), prebudenie modulu riadenia motora (PCM), aktivácia napájania druhého stupňa
19	20A	Zosilňovač/subwoofer (Sony)
20	20A	Relé zamykania/odomýkania — vozidlá bez inteligentného prístupu (LA)
21	10 A	Nepoužíva sa (rezerva)
22	20A	Relé klaksónu
23	15A	Ovládanie riadenia, inteligentný prístup (IA), spínač svetiel
24	15A	Diagnostika palubného systému (OBDII)

Číslo	Ampére [A]	Popis
25	15A	Odomknutie zadného veka
26	5A	Modul systému globálneho polohovania (GPS)
27	20A	inteligentný prístup (IA)
28	15A	Zapnutie (bez IA), Elektromagnet zámku kľúča, Štartovanie tlačidlom (s IA)
29	20A	Rádio, multifunkčný displej, elektronický obklad, modul SYNC®
30	15A	Predné pozičné svetlá
31	5A	Nepoužíva sa (rezerva)
32	15A	Podsvietenie spínača zámku, otváracia strecha, elektrické okná, kompas/zrkadlo s automatickým zatienením
33	10 A	Nepoužíva sa (rezerva)
34	10 A	Systém senzorov cúvania, cúvacia kamera, monitor mŕtveho uhla
35	5A	Displej Heads-up, Vyrovnávanie svetlometov
36	10 A	Nepoužíva sa (rezerva)
37	10 A	Klimatizácia (motory 3,5 l/3,7 l)
38	10 A	Nepoužíva sa (rezerva)
39	15A	Diaľkové svetlá
40	10 A	Zadné pozičné svetlá, svetlá evidenčného čísla
41	7,5A	Senzor klasifikácie cestujúcich (OCS), modul kontroly obmedzení
42	5A	Spínač kontroly asistencie (motor 2,0 l)
43	10 A	Nepoužíva sa (rezerva)
44	10 A	Nepoužíva sa (rezerva)
45	5A	Nepoužíva sa (rezerva)
46	10 A	Kontrola klímy
47	15A	Zrkadlá LED smerovky
48	Automatický spínač 30A	Elektrické okná
49	—	Relé oneskorených doplnkov

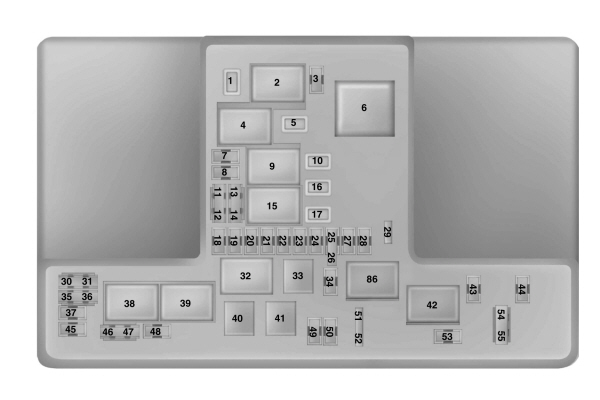

Motorový priestor

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	—	Nepoužíva sa
2	—	Nepoužíva sa
3	—	Nepoužíva sa
4	30A**	Tergicristalli
5	40A**	Čerpadlo systému proti zablokovaniu (ABS)
6	—	Nepoužíva sa
7	30A**	Elektrické dvere
8	20A**	Otváracia strecha
9	20A**	Napájací bod #2 (zadná konzola)
10	—	Nepoužíva sa
11	—	Relé odmrazovania zadného okna/ohriateho zadného skla
12	—	Nepoužíva sa
13	—	Relé štartovania
14	—	Nepoužíva sa
15	—	Relé čerpadla paliva
16	—	Nepoužíva sa
17	—	Nepoužíva sa
18	40A**	Motor ventilátora
19	30A**	Motorček štartovania
20	20A**	Napájací bod č. 1 (kôš konzoly)
21	20A**	Napájací bod v oblasti nakládky
22	—	Nepoužíva sa
23	30A**	Modul sedadla vodiča
24	—	Nepoužíva sa
25	—	Nepoužíva sa
26	40A**	Odmrazovanie zadného okna
27	20A**	Napájací bod predný/zapaľovač cigariet
28	30A**	Sedadlá s klimatizáciou
29	—	Nepoužíva sa
30	—	Nepoužíva sa
31	—	Nepoužíva sa
32	—	Nepoužíva sa
33	—	Nepoužíva sa
34	—	Relé motora ventilátora
35	—	Nepoužíva sa
36	—	Relé zadného sedadla
37	—	Relé svetiel brzdy/reverzného svetla prívesu pravého (TT)
38	—	Nepoužíva sa
39	40A**	Ventilátor chladenia (vozidlá s TT)
39	60A**	Ventilátor chladenia (vozidlá bez TT)
40	40A**	Ventilátor chladenia (iba TT)
41	—	Nepoužíva sa
42	30A**	Sedadlo pasažiera
43	25A**	Ventily ABS
44	—	Relé zadného stierača
45	5A*	Senzor dažďa
46	—	Nepoužíva sa
47	—	Nepoužíva sa
48	—	Nepoužíva sa
49	—	Nepoužíva sa
50	15 A*	Vyhrievané zrkadlo

Číslo	Ampére [A]	Popis
51	—	Nie je použité
52	—	Spínač relé lampy
53	—	Relé svetiel stop/smerovka ľavá TT
54	—	Nie je použité
55	—	Relé stieračov
56	15 A*	Modul riadenia prevodovky (TCM) (motor 2,0 l)
57	20 A*	Svetlomety ľavé s vysokou intenzitou (HID)
58	10 A*	Senzor alternátora
59	10 A*	Spínač/zastavenie brzdy
60	15 A*	Svetlá stop
61	10 A*	Odomknutie zadného sedadla
62	10 A*	Spojka klimatizácie
63	15A*	Relé svetiel stop/smerovka TT
64	20 A*	Motor stierača zadného okna
65	15A*	Čerpadlo paliva
66	—	Relé modul riadenia motora (PCM)
67	20 A*	Napájanie vozidla (VPWR) #2
68	15A*	VPWR #4
69	15A*	VPWR #1 (motory 3,5/3,7 l)
69	20 A*	VPWR #1 (motor 2,0 l)
70	10 A*	Relé klimatizácie, VPWR #3, modul pohonu všetkých kolies (motory 3,5/3,7 l), aktívna ochrana mriežky (AGS) (motor 2,0 l)
71	—	Nie je použité
72	—	Nie je použité
73	—	Nie je použité
74	—	Nie je použité
75	—	LED spojka klimatizácie (motory 3,5/3,7 l)
76	—	Nie je použité
77	—	Relé svetiel polohy TT
78	20 A*	Svetlomety pravé HID
79	5A*	Adaptívny tempomat
80	—	Nie je použité
81	—	Nie je použité
82	15A*	Tesnenie zadné
83	—	Nie je použité
84	20 A*	Svetlá parkovania TT
85	—	Nie je použité
86	7,5 A*	Relé PCM, udržanie aktivity PCM (motory 3,5/3,7 l)
87	5A*	Relé štartovania/zapaľovania
88	—	Relé štartovania/zapaľovania
89	—	Nie je použité
89	5A*	Motory nastavenia polohy svetiel (len Čína)
90	10 A*	PCM
91	10 A*	Adaptívny tempomat (motory 3,5/3,7 l)
91	5A*	Vyhrievanie automatickej prevodovky (motor 2,0 l)
92	10 A*	Modul ABS
93	5A*	Motor ventilátora/relé odmrazovania zadného okna
94	30A**	Panel poistiek kabína – štartovanie/zapaľovanie
95	—	Nie je použité
96	—	LED elektromagnet čistenie nádrže (CPS) (motor 2,0 l)
97	—	LED vyhrievanie automatickej prevodovky (motor 2,0 l)
98	—	Relé spojka klimatizácie
		* Mini poistky ** Poistky do cartridge

Ford Edge – schéma poistky

Rok výroby: 2013.

Poistky zapaľovača cigariet (zásuvky napájania) sú poistky 9 (Poloha napájania #2 (zadná konzola)), 20 (Poloha napájania #1 (konzola)), 21 (Poloha napájania v batožinovom priestore) a 27 (Napájanie predná poloha/zapaľovač cigariet) v poistkovej skrinke v motorovom priestore.

Kabína

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	30A	Inteligentné okno predného vodiča
2	15A	Nepoužívané (rezervné)
3	30A	Nepoužívané (rezervné)
4	10 A	Relé svetiel požiadavky
5	20A	Nepoužívané (rezervné)
6	5A	Modul rádiovej frekvencie
7	7,5A	Spínač elektrického zrkadla, spínač sedadla s pamäťou, modul sedadla vodiča
8	10 A	Nepoužívané (rezervné)
9	10 A	Elektrické dvere
10	10 A	Relé práce/príslušenstva
11	10 A	Sada ukazovateľov prístrojovej dosky, displej Head-up
12	15A	Vnútorné osvetlenie, svetlá v batožinovom priestore, podsvietenie
13	15A	Smerovky vpravo
14	15A	Smerovky vľavo
15	15A	Svetlá na cúvanie, brzdové svetlá, vysoké brzdové svetlá
16	10 A	Hmlové svetlá (vpravo)
17	10 A	Hmlové svetlá (vľavo)
18	10 A	Osvetlenie klávesnice, zámok brzdy, LED tlačidlo štartovania, pasívny systém proti krádeži, prebudenie modulu riadenia systému trakcie, zapnutie napájania druhej rady
19	20A	Amplifier (Sony)
20	20A	Relé zamykania/odomykania — vozidlá bez inteligentného prístupu (LA)
21	10 A	Nepoužívané (rezervné)
22	20A	Relé klaksónu
23	15A	Ovládanie volantu, inteligentný prístup (IA), spínač svetiel
24	15A	Diagnostika palubného systému

Číslo	Ampére [A]	Popis
25	15A	Odomknutie zadného veka
26	5A	Modul globálneho polohovania
27	20A	Inteligentný prístup (IA)
28	15A	Spínač zapaľovania (bez LA), Elektromagnet zámku kľúča, Štartovanie tlačidlom (s LA)
29	20A	Rádio, multifunkčný displej, elektronický obklad, modul SYNC®
30	15A	Predné pozičné svetlá, pomocné pozičné svetlá
31	5A	Nepoužíva sa (rezerva)
32	15A	Podsvietenie spínača zámku, otváracia strecha, elektrické okná (predné vodič), kompas/zrkadlo s automatickým zatienením
33	10 A	Nepoužíva sa (rezerva)
34	10 A	Systém senzorov cúvania, cúvacia kamera, monitor mŕtveho uhla
35	5A	Heads-up displej, vyrovnávanie svetlometov
36	10 A	Nepoužíva sa (rezerva)
37	10 A	Klimatizácia (motory 3,5 l/3,7 l)
38	10 A	Nepoužíva sa (rezerva)
39	15A	Diaľkové svetlá
40	10 A	Zadné pozičné svetlá, svetlá evidenčného čísla
41	7,5A	Senzor klasifikácie cestujúcich, modul kontroly obmedzení
42	5A	Spínač kontroly asistencie (motor 2,0 l)
43	10 A	Nepoužíva sa (rezerva)
44	10 A	Nepoužíva sa (rezerva)
45	5A	Nepoužíva sa (rezerva)
46	10 A	Kontrola klímy
47	15A	LED zrkadlá signalizácie
48	Automatický spínač 30A	Elektrické okná
49	—	Relé oneskoreného príslušenstva

Motorový priestor

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	—	Nepoužíva sa
2	—	Nepoužíva sa
3	—	Nepoužíva sa
4	30A**	Tergicristalli
5	40 A**	Čerpadlo systému proti zablokovaniu (ABS)
6	—	Nepoužíva sa
7	30A**	Elektrické dvere
8	20A**	Otváracia strecha
9	20A**	PowerPoint #2 (zadná konzola)
10	—	Nepoužíva sa
11	—	Relé odmrazovania zadného okna/ohriateho zadného skla
12	—	Nepoužíva sa
13	—	Relé štartéra
14	—	Nepoužíva sa
15	—	Relé čerpadla paliva
16	—	Nepoužíva sa
17	—	Nepoužíva sa
18	40 A**	Motor ventilátora
19	30A**	Motor štartéra
20	20A**	PowerPoint #1 (košík konzoly)
21	20A**	Informačný bod nákladného priestoru
22	—	Nepoužíva sa
23	30A**	Modul sedadla vodiča
24	—	Nepoužíva sa
25	—	Nepoužíva sa
26	40 A**	Odmrazovač zadného okna
27	20A**	PowerPoint predný/zapaľovač cigariet
28	30A**	Sedadlá s klimatizáciou
29	—	Nepoužíva sa
30	—	Nepoužíva sa
31	—	Nepoužíva sa
32	—	Nepoužíva sa
33	—	Nepoužíva sa
34	—	Relé motora ventilátora
35	—	Nepoužíva sa
36	—	Relé zadného sedadla
37	—	Relé pravých brzdových svetiel/otočných svetiel prívesu (TT)
38	—	Nepoužíva sa
39	40 A**	Ventilátor chladenia (vozidlá s TT)
39	60A**	Ventilátor chladenia (vozidlá bez TT)
40	40 A**	Ventilátor chladenia (len TT)
41	—	Nepoužíva sa
42	30A**	Sedadlo pasažiera
43	25A**	Ventily ABS
44	—	Relé zadného stierača
45	5A*	Senzor dažďa
46	—	Nepoužíva sa
47	—	Nepoužíva sa
48	—	Nepoužíva sa
49	—	Nepoužíva sa
50	15A*	Vyhrievané zrkadlo

Číslo	Ampér [A]	Popis
51	—	Nie je používané
52	—	Spínač vypnutia lampy
53	—	Relé ľavých brzdových svetiel / smerovka TT
54	—	Nie je používané
55	—	Relé stierača
56	15A*	Modul riadenia prevodovky (TCM) (motor 2,0 l)
57	20A*	Ľavé svetlomety s vysokou intenzitou (HID)
58	10 A*	Senzor alternátora
59	10 A*	Spínač/zastavenie brzdy
60	15A*	Spínač vypnutia
61	10 A*	Uvoľnenie zadného sedadla
62	10 A*	Spojka klimatizácie
63	15A*	Relé brzdových svetiel / smerovka TT
64	20A*	Motor zadného stierača
65	15A*	Čerpadlo paliva
66	—	Relé modulu riadenia systému trakcie (PCM)
67	20A*	Napájanie vozidla (VPWR) #2
68	15A*	VPWR #4
69	15A*	VPWR #1 (motory 3,5/3,7 l)
69	20A*	VPWR #1 (motor 2,0 l)
70	10 A*	Relé klimatizácie, VPWR #3, modul pohonu všetkých kolies (motory 3,5/3,7 l), aktívna ochrana mriežky (AGS) (motor 2,0 l)
71	—	Nie je používané
72	—	Nie je používané
73	—	Nie je používané
74	—	Nie je používané
75	—	LED spojky klimatizácie (motory 3,5/3,7 l)
76	—	Nie je používané
77	—	Relé svetiel na parkovanie TT
78	20A*	Pravé svetlomety HID
79	5A*	Adaptívny tempomat
80	—	Nie je používané
81	—	Nie je používané
82	15A*	Zadné ložisko
83	—	Nie je používané
84	20A*	Svetlá na parkovanie TT
85	—	Nie je používané
86	7,5A*	Relé PCM, udržanie aktivity PCM (motory 3,5/3,7 l)
87	5A*	Relé štartovania/zapaľovania
88	—	Relé štartovania/zapaľovania
89	—	Nie je používané
89	5A*	Motory na nastavenie polohy svetiel (len Čína)
90	10 A*	PCM, modul riadenia prevodovky (TCM) (motor 2,0 l)
91	10 A*	Adaptívny tempomat (motory 3,5/3,7 l)
91	5A*	Vyhrievanie automatickej prevodovky (motor 2,0 l)
92	10 A*	Modul ABS
93	5A*	Motor ventilátora/relé odmrazovania zadného
94	30A**	Panel poistiek kabína – štartovanie/zapaľovanie
95	—	Nie je používané
96	—	LED elektromagnetu čistenia nádrže (CPS) (motor 2,0 l)
97	—	LED vyhrievania auto trans (motor 2,0 l)
98	—	Relé spojky klimatizácie
		* Mini poistky ** Poistky do kazety

Ford Edge – schéma poistkovej skrinky

Rok výroby: 2014.

Poistky zapaľovača cigariet (zásuvky napájania) sú poistky 9 (Poloha napájania #2 (zadná konzola)), 20 (Poloha napájania #1 (konzola)), 21 (Poloha napájania v oblasti nakládky) a 27 (Napájanie predná poloha/zapaľovač cigariet) v poistkovej skrinke v motorovom priestore.

Kabína

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	30A	Inteligentné predné okno vodiča
2	15A	Nepoužíva sa (rezerva)
3	30A	Nepoužíva sa (rezerva)
4	10 A	Relé svetlometov na požiadanie
5	20A	Nepoužíva sa (rezerva)
6	5A	Modul rádiovej frekvencie
7	7,5A	Spínač elektrického zrkadla, spínač sedadla s pamäťou, modul sedadla vodiča
8	10 A	Nepoužíva sa (rezerva)
9	10 A	Elektricky zdvíhateľné dvere
10	10 A	Relé práca/príslušenstvo
11	10 A	Sada ukazovateľov na prístrojovej doske, displej Head-up
12	15A	Vnútorné osvetlenie, svetlá v batožinovom priestore, podsvietenie
13	15A	Pravé svetlomety
14	15A	Ľavé svetlomety
15	15A	Svetlá cúvania, brzdové svetlá, vysoké brzdové svetlá
16	10 A	Stretnuté svetlomety (vpravo)
17	10 A	Stretnuté svetlomety (vľavo)
18	10 A	Osvetlenie klávesnice, blokovanie prevodovky brzdy, LED tlačidlo Štart, pasívny systém proti krádeži, prebudenie modulu riadenia systému prenosu, napájanie zapaľovania podľa druhého radu
19	20A	Amplifier (Sony)
20	20A	Relé blokovania/odomknutia – vozidlá bez inteligentného prístupu
21	10 A	Nepoužíva sa (rezerva)
22	20A	Relé klaksónu
23	15A	Ovládanie volantu, inteligentný prístup, spínač svetlometov
24	15A	Diagnostika palubného systému

Číslo	Ampére [A]	Popis
25	15A	Odomknutie zadného veka
26	5A	Modul systému globálneho polohovania
27	20A	Inteligentný prístup
28	15A	Spínač zapaľovania (bez inteligentného prístupu), Elektromagnet zámku kľúča, Štartovanie tlačidlom (s inteligentným prístupom)
29	20A	Rádio, multifunkčný displej, elektronický panel dokončenia, modul SYNC
30	15A	Predné pozičné svetlá, pomocné pozičné svetlá
31	5A	Nepoužíva sa (rezerva)
32	15A	Podsvietenie spínača zámku, otváracia strecha, elektrické okná (predné vodiča), kompas/zrkadlo s automatickým zatemnením
33	10 A	Nepoužíva sa (rezerva)
34	10 A	Systém senzorov cúvania, cúvacia kamera, monitor mŕtveho uhla
35	5A	Heads-up displej, vyrovnávanie svetlometov
36	10 A	Nepoužíva sa (rezerva)
37	10 A	Klimatizácia (motory 3,5 l/3,7 l)
38	10 A	Nepoužíva sa (rezerva)
39	15A	Diaľkové svetlá
40	10 A	Zadné pozičné svetlá, svetlá na evidenčné číslo
41	7,5A	Senzor klasifikácie cestujúcich, modul kontroly obmedzení
42	5A	Spínač kontroly asistencie (motor 2,0 l)
43	10 A	Nepoužíva sa (rezerva)
44	10 A	Nepoužíva sa (rezerva)
45	5A	Nepoužíva sa (rezerva)
46	10 A	Kontrola klímy
47	15A	Zrkadlá LED indikátorov
48	Automatický spínač 30A	Elektrické okná
49	—	Relé oneskorených príslušenstiev

Motorový priestor

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	—	Nepoužíva sa
2	—	Nepoužíva sa
3	—	Nepoužíva sa
4	30A**	Tergicristalli
5	40A**	Čerpadlo systému proti zablokovaniu
6	—	Nepoužíva sa
7	30A**	Elektricky ovládané dvířka
8	20A**	Otvoriteľná strecha
9	20A**	Napájací bod #2 (zadná konzola)
10	—	Nepoužíva sa
11	—	Odmlžovač zadného okna a relé vyhrievaného zrkadla
12	—	Nepoužíva sa
13	—	Relé štartovania
14	—	Nepoužíva sa
15	—	Relé čerpadla paliva
16	—	Nepoužíva sa
17	—	Nepoužíva sa
18	40A**	Motor ventilátora
19	30A**	Štartovanie
20	20A**	Napájací bod č. 1 (košík konzoly)
21	20A**	Napájací bod v oblasti nákladu
22	—	Nepoužíva sa
23	30A**	Modul sedadla vodiča
24	—	Nepoužíva sa
25	—	Nepoužíva sa
26	40A**	Odmlžovač zadného okna
27	20A**	Napájací bod vpredu alebo zapaľovač cigariet
28	30A**	Sedadlá s klimatizáciou
29	—	Nepoužíva sa
30	—	Nepoužíva sa
31	—	Nepoužíva sa
32	—	Nepoužíva sa
33	—	Nepoužíva sa
34	—	Relé motora ventilátora
35	—	Nepoužíva sa
36	—	Relé zadného sedadla
37	—	Relé svetiel brzdy/reverznej jazdy prívesu vpravo
38	—	Nepoužíva sa
39	40A**	Ventilátor chladenia (vozidlá s prívesom)
39	60A**	Ventilátor chladenia (vozidlá bez prívesu)
40	40A**	Ventilátor chladenia (len príves)
41	—	Nepoužíva sa
42	30A**	Sedadlo pasažiera
43	25A**	Ventily systému proti zablokovaniu
44	—	Relé zadného stierača
45	5A*	Senzor dažďa
46	—	Nepoužíva sa
47	—	Nepoužíva sa
48	—	Nepoužíva sa
49	—	Nepoužíva sa
50	15A*	Vyhrievané zrkadlo

Číslo	Ampére [A]	Popis
51	—	Nie je používané
52	—	Relé lampy zastavenia
53	—	Relé svetiel zastavenia/smerovka ľavého prívesu
54	—	Nie je používané
55	—	Relé stierača
56	15 A*	Modul riadenia prevodovky (motor 2.0L)
57	20 A*	Ľavé svetlomety s vysokou intenzitou
58	10 A*	Senzor alternátora
59	10 A*	Spínač/zámok brzdy
60	15A*	Svetlá zastavenia
61	10 A*	Odomknutie zadného sedadla
62	10 A*	Spojka klimatizácie
63	15A*	Relé svetiel brzdy/smerovka prívesu
64	20 A*	Motor zadného stierača
65	15A*	Čerpadlo paliva
66	—	Relé modulu riadenia systému prevodovky
67	20 A*	Napájanie vozidla #2
68	15A*	Napájanie vozidla #4
69	15A*	Napájanie vozidla č. 1 (motory 3,5/3,7 l)
69	20 A*	Napájanie vozidla č. 1 (motor 2,0 l)
70	10 A*	Relé klimatizácie Mr, Napájanie vozidla #3, Modul pohonu všetkých kolies (motory 3,5/3,7 l), Aktívna mriežka (motor 2,0 l)
71	—	Nie je používané
72	—	Nie je používané
73	—	Nie je používané
74	—	Nie je používané
75	—	LED spojka klimatizácie Mr (motory 3,5/3,7L)
76	—	Nie je používané
77	—	Relé parkovacích svetiel prívesu
78	20 A*	Pravé svetlomety s vysokou intenzitou
79	5A*	Adaptívny tempomat
80	—	Nie je používané
81	—	Nie je používané
82	15A*	Odvodňovač zadný
83	—	Nie je používané
84	20 A*	Svetlá pre príves
85	—	Nie je používané
86	7,5 A*	Relé modulu riadenia systému prevodovky, udržanie činnosti modulu riadenia systému prevodovky (motory 3,5/3,7 l)
87	5A*	Relé štartovania/zapaľovania
88	—	Relé štartovania/zapaľovania
89	—	Nie je používané
89	5A*	Motory nastavenia polohy svetlometov (len Čína)
90	10 A*	Modul riadenia systému prevodovky, modul riadenia prevodovky (motor 2,0 l)
91	10 A*	Adaptívny tempomat (motory 3,5/3,7 l)
91	5A*	Vyhrievanie automatickej prevodovky (motor 2,0 l)
92	10 A*	Modul proti zablokovaniu brzdového systému
93	5A*	Motor ventilátora/relé odmrazovania zadného
94	30A**	Panel poistiek kabína – štart/zapaľovanie
95	—	Nie je používané
96	—	LED elektromagnet čistenia nádrže (motor 2,0 l)
97	—	LED vyhrievanie automatickej prevodovky (motor 2,0 l)
98	—	Relé spojky klimatizácie
		* Mini poistky ** Poistky do cartridge

Ford Edge – schéma poistky

Rok výroby: 2015.

Poistky zapaľovača cigariet (zásuvka) v Ford Edge sú poistky č. 5 (napájací bod 3 – zadná časť konzoly), č. 10 (napájací bod 1 – pred vodičom), č. 16 (napájací bod 2 – kontajner konzoly) a č. 17 (napájací bod 4 – batožinový priestor) v poistkovej skrinke v motorovom priestore.

Poloha poistkovej skrinky

Priestor pre cestujúcich

Panel poistiek sa nachádza pod prístrojovou doskou naľavo od stĺpika riadenia.
Prístup k panelu poistiek môže byť jednoduchší, ak odstránite obloženie.

Motorový priestor

Rozvodná skriňa napájania sa nachádza v motorovom priestore (nalevo).

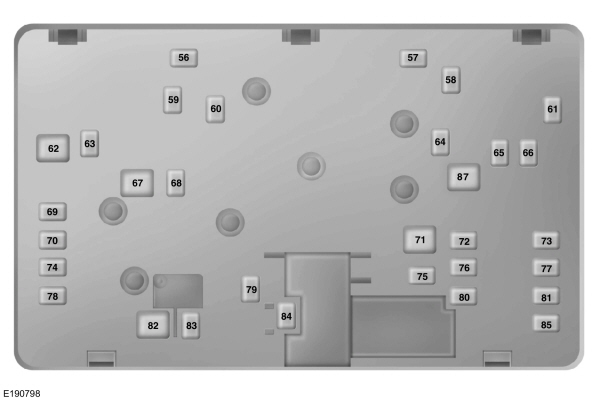

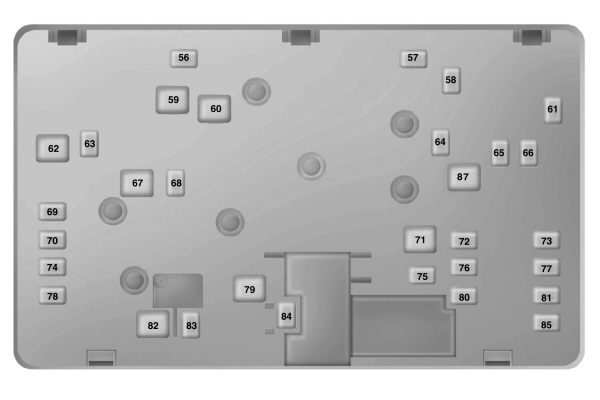

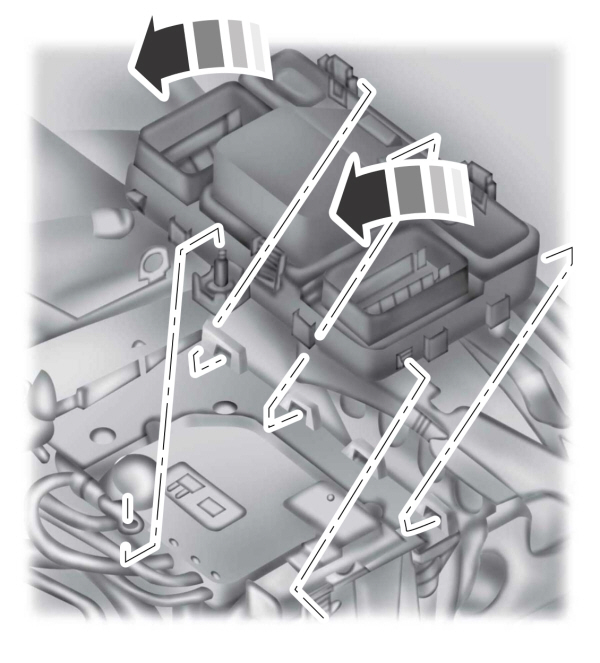

Rozvodná skriňa napájania – dno

Na dne poistkovej skrinky sa nachádzajú poistky.

Priestor pre cestujúcich

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	10 A	Osvetlenie požiadavky (zásuvka, zrkadlo, kupola). Cievka relé na úsporu batérie. Cievka relé na jednoduché ohýbanie druhého radu.
2	7,5A	Miesta pamäte. Bedrové. Elektrické zrkadlá. Napájanie logiky modulu sedadla vodiča.
3	20A	Odomknutie dverí vodiča.
4	5A	Nepoužíva sa (rezerva).
5	20A	Nepoužíva sa (rezerva).
6	10 A	Nepoužíva sa (rezerva).
7	10 A	Nepoužíva sa (rezerva).
8	10 A	Nepoužíva sa (rezerva).
9	10 A	Nepoužíva sa (rezerva).
10	5A	Tlačidlová klávesnica. Napájanie logiky modulu zadného veka. Modul zadného veka bez rúk.
11	5A	Nepoužíva sa (rezerva).
12	7,5 A	Modul klimatizácie.
13	7,5 A	Skupina. Modul riadenia stĺpca riadenia. Modul inteligentného pripojenia datalink (brána).
14	10 A	Nepoužíva sa (rezerva).
15	10 A	Napájanie dátového pripojenia.
16	15A	Nepoužíva sa (rezerva).
17	5A	Nepoužíva sa (rezerva).
18	5A	Zapnutie. Spínač aktivovaný tlačidlom. Elektromagnet zámku kľúča.

Číslo	Ampére [A]	Popis
19	7,5A	Nepoužívané (rezervné).
20	7,5A	Aktívna logika asistencie predného riadenia.
21	5A	Senzor vlhkosti a teploty v aute.
22	5A	Senzor klasifikácie cestujúcich.
23	10 A	Príslušenstvo s oneskorením (logika meniča výkonu, logika otváracieho strešného okna, napájanie spínača okien vodiča).
24	20A	Odomknutie centrálneho zámku.
25	30A	Dvere vodiča (okno, zrkadlo). Modul dverí vodiča. Indikátor zámku dverí vodiča. Osvetlenie spínača zámku vodiča.
26	30A	Dvere predného pasažiera (okno, zrkadlo). Modul predných dverí pasažiera. Indikátor zámku predného pasažiera. Osvetlenie spínača predného pasažiera (okno, zámok).
27	30A	Otváracie strešné okno.
28	20A	Zosilňovač.
29	30A	Nepoužívané (rezervné).
30	30A	Nepoužívané (rezervné).
31	15 A	Nepoužívané (rezervné).
32	10 A	Globálny polohovací systém. Centrálne displej. Hlasové ovládanie (SYNC). Modul vysielača-prijímača.
33	20A	Rádio.
34	30A	Poistka štartovania (poistky 19, 20, 21, 22, 35, 36, 37, spínač 38).
35	5A	Modul riadenia limitov.
36	15A	Automaticky stmievajúce zrkadlo. Vyhrievané sedadlo. Modul automatických diaľkových svetiel/zrkadiel, ktoré sa vzdialia od jazdného pruhu. Logické napájanie modulu vyhrievaného zadného sedadla.
37	15A	Modul vyhrievaného volantu (bez aktívneho systému predného riadenia).
38	30A	Elektrické zadné okná. Osvetlenie spínača zadného okna.

Vano motore

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	30A	Nepoužíva sa (rezervné).
2	—	Relé motorčeka štartovania.
3	15 A	Stierač zadného okna. Senzor dažďa
4	—	Relé motora ventilátora.
5	20A	Bod napájania 3 – zadná časť konzoly.
6	—	Nepoužíva sa.
7	20A	Modul riadenia pohonnej jednotky – výkon vozidla 1.
8	20A	Modul riadenia pohonnej jednotky – výkon vozidla 2.
9	—	Relé modulu riadenia systému pohonu.
10	20A	Bod napájania 1 – pred vodičom.
11	15A	Modul riadenia pohonnej jednotky – výkon vozidla 4.
12	15A	Modul riadenia pohonnej jednotky – výkon vozidla 3.
13	—	Nepoužíva sa.
14	—	Nepoužíva sa.
15	—	Relé štartovania.
16	20A	Bod napájania 2 – kontajner konzoly.
17	20A	Bod napájania 4 – batožinový priestor.
18	20A	Svetlomet RH HID.
19	10 A	Elektronická asistencia riadenia počas štartovania.
20	10 A	Zapni/zapni osvetlenie.
21	15A	Logická energia čerpadla oleja prevodovky (štart/stop).
22	10 A	Elektromagnet spojky klimatizácie.
23	15A	Štart-start 6. Systém informovania o mŕtvom uhle. Zadná kamera. Adaptívny tempomat. Displej heads-up. Modul kvality napätia (štart/stop). Predná kamera s rozdeleným pohľadom. Modul prednej kamery s rozdeleným pohľadom.
24	10 A	Nepoužíva sa (rezervné).
25	10 A	Systém prevencie zablokovania bŕzd počas štartovania.
26	10 A	Modul riadenia systému pohonu štartovania.
27	—	Nepoužíva sa.

Číslo	Ampére [A]	Popis
28	10 A	Čerpadlo stierača zadného okna.
29	—	Nepoužíva sa.
30	—	Nepoužíva sa.
31	—	Nepoužíva sa.
32	—	Elektronické relé ventilátora 1.
33	—	Relé spojky klimatizácie.
34	15 A	Nepoužíva sa (rezervné).
35	—	Nepoužíva sa.
36	—	Nepoužíva sa.
37	10 A	Ventilátor modulu prenosu výkonu.
38	—	Elektronické relé ventilátora 2
39	—	Relé elektrického ventilátora 3.
40	—	Relé klaksónu.
41	—	Nepoužíva sa.
42	—	Relé čerpadla paliva.
43	10 A	Jednoduché sklopné sedadlo druhého radu.
44	20A	Ľavý svetlomet HID.
45	—	Nepoužíva sa.
46	—	Nepoužíva sa.
47	—	Nepoužíva sa.
48	—	Nepoužíva sa.
49	—	Nepoužíva sa.
50	20A	Klaksón.
51	—	Nepoužíva sa.
52	—	Nepoužíva sa.
53	—	Nepoužíva sa.
54	10 A	Spínač brzdy.
55	10 A	Senzor ALT.

Motorový priestor, fondo

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
56	—	Nepoužíva sa.
57	—	Nepoužíva sa.
58	30A	Napájanie čerpadla paliva.
59	40A	Elektronický ventilátor 3.
60	40A	Elektronický ventilátor 1.
61	—	Nepoužíva sa.
62	50A	Modul riadenia karosérie 1.
63	25A	Elektronický ventilátor 2.
64	—	Nepoužíva sa.
65	20A	Vyhrievané predné sedadlo.
66	—	Nepoužíva sa.
67	50A	Modul riadenia karosérie 2.
68	40A	Vyhrievané zadné sklo.
69	30A	Ventily systému proti zablokovaniu.
70	30A	Sedadlo pasažiera.

Číslo	Ampére [A]	Popis
71	—	Nie je používané.
72	20A	Čerpadlo oleja prevodovky (štart/stop).
73	20A	Zadné vyhrievané sedadlá.
74	30A	Modul sedadla vodiča.
75	25 A	Motor stierača 1.
76	30A	Modul zdvíhacieho veka.
77	30A	Modul sedadla s klimatizáciou.
78	40A	Modul osvetlenia prívesu.
79	40A	Motor ventilátora.
80	25 A	Motor stierača 2.
81	40A	Inverter 110 V.
82	—	Nie je používané.
83	20A	Nie je používané (rezervné).
84	30A	Elektromagnet štartovacieho motora.
85	—	Nie je používané.
86	—	Nie je používané.
87	60A	Čerpadlo systému proti zablokovaniu.

Ford Edge – schéma poistkovej skrinky

Rok výroby: 2016, 2017.

Poistky zapaľovača cigariet (zásuvka) v Ford Edge sú poistky č. 5 (napájanie 3 – zadná konzola), č. 10 (napájanie 1 – predný vodič), č. 16 (napájanie 2 – kontajner konzoly) a č. 17 (napájanie 4 – batožinový priestor) v poistkovej skrinke v motorovom priestore.

Poloha poistkovej skrinky

Kabína

Panel poistiek sa nachádza pod palubnou doskou naľavo od stĺpika riadenia.
Prístup k panelu poistiek môže byť jednoduchší, ak odstránite dekoratívny rám.

Motorový priestor

Rozvodná skriňa sa nachádza v motorovom priestore (nalevo).

Rozvodná skriňa – spodná časť

Na spodnej strane poistkovej skrinky sa nachádzajú poistky.

Kabína

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	10 A	Osvetlenie požadované (motorový priestor, zrkadlo, kupola). Cievka relé úspory batérie. Cievka relé ľahkého sklopného druhého sedadla.
2	7,5A	Pamäte polohy. Bedrová. Napájanie logiky modulu sedadla vodiča.
3	20A	Odomknutie dverí vodiča.
4	5A	Nepoužíva sa (rezerva).
5	20A	Nepoužíva sa (rezerva).
6	10 A	Nepoužíva sa (rezerva).
7	10 A	Nepoužíva sa (rezerva).
8	10 A	Nepoužíva sa (rezerva).
9	10 A	Nepoužíva sa (rezerva).
10	5A	Tlačidlová klávesnica. Napájanie logiky modulu dverí batožinového priestoru. Modul dverí batožinového priestoru bez rúk.
11	5A	Nepoužíva sa (rezerva).
12	7,5 A	Modul klimatizácie.
13	7,5A	Skupina. Modul riadenia stĺpika riadenia. Modul inteligentného konektora datalink (brána).
14	10 A	Modul rozšíreného napájania.
15	10 A	Napájanie dátového pripojenia.
16	15 A	Nepoužíva sa (rezerva).
17	5A	Nepoužíva sa (rezerva).
18	5A	Spínač aktivovaný tlačidlom.

Číslo	Ampére [A]	Popis
19	7,5A	Modul výkonu rozšírený.
20	7,5A	Nez použité (rezerva).
21	5A	Senzor vlhkosti a teploty v aute.
22	5A	Systém klasifikácie cestujúcich.
23	10 A	Príslušenstvo so zdržaním (logika invertora výkonu, logika otváracej strechy, napájanie spínača okien vodiča).
24	20A	Odomknutie centrálneho zámku.
25	30A	Dvere vodiča (okno, zrkadlo). Modul dverí vodiča. Indikátor zámku dverí vodiča. Osvetlenie spínača zámku vodiča.
26	30A	Dvere predného pasažiera (okno, zrkadlo). Modul predných dverí pasažiera. Indikátor zámku predného pasažiera. Osvetlenie predného spínača pasažiera (okno, zámok).
27	30A	Otváracia strecha.
28	20A	Amplifikátor.
29	30A	Nez použité (rezerva).
30	30A	Nez použité (rezerva).
31	15A	Nez použité (rezerva).
32	10 A	Systém globálneho určovania polohy. Displej centrálnej batérie. Hlasové ovládanie (SYNC). Modul vysielač-prijímač.
33	20A	Rádio.
34	30A	Poistka štartovania (poistky 19,20,21,22,35,36,37, automatický spínač 38).
35	5A	Nez použité (rezerva).
36	15A	Zrkadlo spätného pohľadu auto-zatemňujúce. Vyhrievané sedadlo. Modul automatických diaľkových svetiel/zrkadiel, ktoré vychádzajú z pruhu. Napájanie logiky modulu vyhrievaného zadného sedadla.
37	20A	Vyhrievaný modul volantu. Aktívny predný volant.
38	30A	Elektrické okná vzadu. Osvetlenie spínača zadného okna.

Vano motore

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	30A	Nepoužíva sa (rezerva).
2	—	Relé motorčeka na štartovanie.
3	15 A	Stierač zadného skla. Senzor dažďa. Cievka relé čerpadla stierača zadného skla.
4	—	Relé motora ventilátora.
5	20A	Napájací bod 3 – zadná konzola.
6	—	Nepoužíva sa.
7	20A	Modul riadenia pohonného ústrojenstva – výkon vozidla 1.
8	20A	Modul riadenia pohonného ústrojenstva – výkon vozidla 2.
9	—	Relé modulu riadenia pohonného systému.
10	20A	Napájací bod 1 – predný vodič.
11	15A	Modul riadenia pohonného ústrojenstva – výkon vozidla 4.
12	15A	Modul riadenia pohonného ústrojenstva – výkon vozidla 3.
13	—	Nepoužíva sa.
14	—	Nepoužíva sa.
15	—	Relé na štartovanie.
16	20A	Napájací bod 2 – kontajner na konzole.
17	20A	Napájací bod 4 – batožinový priestor.
18	20A	Svetlomet RH HID.
19	10 A	Elektronická asistencia riadenia počas štartovania.
20	10 A	Zapni/štartuj osvetlenie. Spínač úrovne svetlometov.
21	15 A	Logické napájanie čerpadla oleja prevodovky (štart/stop).
22	10 A	Elektromagnet spojky klimatizácie.
23	15 A	Štartovanie 6. Systém informovania o mŕtvom uhle. Zadná kamera. Adaptívny tempomat. Displej heads-up. Modul kvality napätia (štart/stop). Predná kamera s rozdeleným pohľadom. Modul prednej kamery s rozdeleným pohľadom.
24	10 A	Nepoužíva sa (rezerva).
25	10 A	Systém prevencie zablokovania bŕzd počas štartovania.
26	10 A	Modul riadenia systému pohonu pri štartovaní.
27	—	Nepoužíva sa.

Číslo	Ampére [A]	Popis
28	10 A	Čerpadlo stierača zadného okna.
29	—	Nez použité.
30	—	Nez použité.
31	—	Nez použité.
32	—	Elektronické relé ventilátora 1.
33	—	Relé spojky klimatizácie.
34	15 A	Nez použité (rezervné).
35	—	Nez použité.
36	—	Nez použité.
37	10 A	Ventilátor modulu prenosu výkonu.
38	—	Elektronické relé ventilátora 2
39	—	Relé elektrického ventilátora 3.
40	—	Relé klaksónu.
41	—	Nez použité.
42	—	Relé čerpadla paliva.
43	10 A	Jednoduché sklopenie sedadla druhého radu.
44	20A	Ľavý svetlomet HID.
45	—	Nez použité.
46	—	Nez použité.
47	—	Nez použité.
48	15 A	Blokovanie stĺpika riadenia.
49	—	Nez použité.
50	20A	Klaksón.
51	—	Nez použité.
52	—	Nez použité.
53	—	Nez použité.
54	10 A	Spínač brzdy.
55	10 A	Senzor ALT.

Vano motore, spodná časť

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
56	—	Nepoužíva sa.
57	—	Nepoužíva sa.
58	30A	Napájanie čerpadla paliva. Vstrekovače paliva prístavné (3,5L).
59	40A	Elektronický ventilátor 3.
60	40A	Elektronický ventilátor 1.
61	—	Nepoužíva sa.
62	50A	Modul riadenia karosérie 1.
63	25 A	Elektronický ventilátor 2.
64	—	Nepoužíva sa.
65	20A	Vyhrievané predné sedadlo.
66	15A	Vyhrievanie parkovacieho stierača.
67	50A	Modul riadenia karosérie 2.
68	40A	Vyhrievané zadné sklo.
69	30A	Ventily systému proti zablokovaniu.
70	30A	Sedadlo pre cestujúcich.

Číslo	Ampére [A]	Popis
71	—	Nepoužíva sa.
72	20A	Čerpadlo oleja prevodovky (štart/stop).
73	20A	Zadné vyhrievané sedadlá.
74	30A	Modul sedadla vodiča. Elektrické sedadlo vodiča (bez pamäte).
75	25 A	Motor stierača 1.
76	30A	Modul dverí batožinového priestoru.
77	30A	Modul sedadla s klimatizáciou.
78	40A	Modul osvetlenia prívesu.
79	40A	Motor ventilátora.
80	25A	Motor stierača 2.
81	40a	Inverter 110 V.
82	—	Nepoužíva sa.
83	20A	Nepoužíva sa (rezervné).
84	30A	Elektromagnet motorčeka na štartovanie.
85	—	Nepoužíva sa.
86	—	Nepoužíva sa.
87	60A	Čerpadlo systému proti zablokovaniu.

Ford Edge – schéma poistkovej skrinky

Rok výroby: 2018, 2019.

Poistky zapaľovača cigariet (zásuvka) v Ford Edge sú poistky č. 5 (napájanie 3 – zadná časť konzoly), č. 10 (napájanie 1 – predná časť vodiča), č. 16 (napájanie 2 – kontajner konzoly) a č. 17 (napájanie 4 – batožinový priestor) v poistkovej skrinke v motorovom priestore.

Poloha poistkovej skrinky

Kabína

Panel poistiek sa nachádza pod prístrojovou doskou naľavo od stĺpika riadenia.Prístup k panelu poistiek môže byť jednoduchší, ak odstránite obloženie.

Motorový priestor

Rozvodná skriňa napájania sa nachádza v motorovom priestore (naľavo).

Rozvodná skriňa napájania – spodná časť

Na spodnej strane poistkovej skrinky sa nachádzajú poistky.

Kabína

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	—	Nepoužíva sa.
2	7,5A	Pamäte. Bedrové. Napájanie logiky modulu sedadla vodiča.
3	20A	Odomknutie dverí vodiča.
4	5A	Nepoužíva sa (rezerva).
5	20A	2018: Nepoužíva sa (rezerva). 2019: Zosilňovač zvuku
6	10 A	Nepoužíva sa (rezerva).
7	10 A	Nepoužíva sa (rezerva).
8	10 A	Nepoužíva sa (rezerva).
9	10 A	Nepoužíva sa (rezerva).
10	5A	Klávesnica. Napájanie logiky modulu zadného veka. Modul zadného veka bez rúk. Integrovaný modem (2019).
11	5A	Nepoužíva sa (rezerva).
12	7,5A	Modul klimatizácie.
13	7,5 A	Skupina. Modul riadenia stĺpca riadenia. Modul inteligentného rozhrania (gateway).
14	10 A	Modul rozšíreného napájania.
15	10 A	Napájanie dátového pripojenia.
16	15A	Nepoužíva sa (rezerva).
17	5A	Nepoužíva sa (rezerva).
18	5A	Spínač aktivovaný tlačidlom.

Číslo	Ampére [A]	Popis
19	7,5 A	Modul výkonu rozšírený.
20	7,5 A	Nez použité (rezerva).
21	5A	Senzor vlhkosti a teploty v aute.
22	5A	Systém klasifikácie cestujúcich.
23	10 A	Príslušenstvo oneskorené (logika invertora výkonu, logika strešného okna, napájanie spínača okien vodiča).
24	20A	Centrálne zamykanie/odomknutie.
25	30A	Dvere vodiča (okno, zrkadlo). Modul dverí vodiča. Indikátor zamknutia dverí vodiča. Osvetlenie spínača zamknutia vodiča.
26	30A	Dvere predného pasažiera (okno, zrkadlo). Modul predných dverí pasažiera. Indikátor zamknutia predného pasažiera. Osvetlenie spínača predného pasažiera (okno, zámok).
27	30A	Strešné okno.
28	20A	Amplifikátor.
29	30A	Nez použité (rezerva).
30	30A	Nez použité (rezerva).
31	15 A	Nez použité (rezerva).
32	10 A	Systém globálneho určovania polohy (2018). Displej centrálneho zväzku. Hlasové ovládanie (SYNC). Modul vysielača/prijímača.
33	20A	Rádio.
34	30A	Poistka štartovania (poistky 19,20,21,22,35,36,37, automatický spínač 38).
35	5A	Nez použité (rezerva).
36	15 A	Zrkadlo spätného pohľadu auto-zatemňujúce. Vyhrievané sedadlo (2018). Modul automatických svetlometov/zrkadiel, ktoré vychádzajú z jazdného pruhu. Napájanie logiky modulu vyhrievaného zadného sedadla.
37	20A	Modul vyhrievaného volantu. Aktívny volant vpredu.
38	30A	Elektrické zadné okná. Osvetlenie spínača zadného okna.

Motorový priestor

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	30A	Nie je použitý (rezervný).
2	—	Relé motorčeka štartéra.
3	15 A	Stierač zadného skla. Senzor dažďa. Cievka relé čerpadla stierača zadného skla.
4	—	Relé motora ventilátora.
5	20A	Napájací bod 3 – zadná časť konzoly.
6	—	Nie je použitý.
7	20A	Modul riadenia hnacieho ústrojenstva – výkon vozidla 1.
8	20A	Modul riadenia hnacieho ústrojenstva – výkon vozidla 2.
9	—	Relé modulu riadenia systému pohonu.
10	20A	Napájací bod 1 – predná časť vodiča.
11	15 A	Modul riadenia hnacieho ústrojenstva – výkon vozidla 4.
12	15 A	Modul riadenia systému pohonu – výkon vozidla 3. Cievka relé modulu pohonu všetkých kolies (2019).
13	—	Nie je použitý.
14	—	Nie je použitý.
15	—	Relé štartovania.
16	20A	Napájací bod 2 – kontajner konzoly.
17	20A	Napájací bod 4 – batožinový priestor.
18	20A	2018: Svetlomet RH HID. 2019: Nie je použitý (rezervný)
19	10 A	Elektronická asistencia riadenia počas štartovania.
20	10 A	2018: Osvetlenie jazdy/štartu. 2019: Motory na reguláciu polohy svetlometov.
21	15A	2018: Logická energia čerpadla oleja prevodovky (štart/stop). 2019: Nie je použitý (rezervný)
22	10 A	Elektromagnet spojky klimatizácie.
23	15 A	Štartovanie 6. Systém informovania o mŕtvom uhle. Zadná kamera. Adaptívny tempomat (2018). Displej heads-up (2018). Modul kvality napätia (štart/stop). Predná kamera s rozdeleným pohľadom. Modul prednej kamery s rozdeleným pohľadom.
24	10 A	Nie je použitý (rezervný).
25	10 A	Systém prevencie zablokovania bŕzd počas štartovania.
26	10 A	Modul riadenia systému pohonu pri štartovaní.
27	—	Nie je použitý.

Číslo	Ampére [A]	Popis
28	10 A	Čerpadlo stierača zadného okna.
29	—	Nepoužíva sa.
30	—	Nepoužíva sa.
31	—	Nepoužíva sa.
32	—	Elektronické relé ventilátora 1.
33	—	Relé spojky klimatizácie.
34	15 A	Nepoužíva sa (rezerva).
35	—	Nepoužíva sa.
36	—	Nepoužíva sa.
37	10 A	Ventilátor modulu prenosu výkonu.
38	—	Elektronické relé ventilátora 2
39	—	Relé elektrického ventilátora 3.
40	—	Relé klaksónu.
41	—	2018: Nepoužíva sa. 2019: Relé akceptácie stretávacích svetlometov.
42	—	Relé čerpadla paliva.
43	10 A	Jednoduché sklopenie sedadla v druhom rade.
44	20A	Ľavý svetlomet HID.
45	—	Nepoužíva sa.
46	—	Nepoužíva sa.
47	—	Nepoužíva sa.
48	15 A	2018: Nepoužíva sa (rezerva). 2019: Výkon relé zámku stĺpika riadenia
49	—	Nepoužíva sa.
50	20A	Klaksón.
51	—	Nepoužíva sa.
52	—	Nepoužíva sa.
53	—	Nepoužíva sa.
54	10 A	Spínač brzdy.
55	10 A	Senzor alternátora
86	—	Nepoužíva sa.

Motorový priestor, spodná časť

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
56	—	Nepoužíva sa.
57	—	Nepoužíva sa.
58	30A	Napájanie čerpadla paliva. Vstrekovače paliva prístavné (3,5L).
59	40A	Elektronický ventilátor 3.
60	40A	Elektronický ventilátor 1.
61	—	Nepoužíva sa.
62	50A	Modul riadenia karosérie 1.
63	25A	Elektronický ventilátor 2.
64	—	Nepoužíva sa.
65	20A	Vyhrievané predné sedadlo.
66	15 A	Vyhrievanie parkovania stierača.
67	50A	Modul riadenia karosérie 2.
68	40A	Vyhrievané zadné sklo.
69	30A	Ventily systému proti zablokovaniu.
70	30A	Sedadlo pasažiera.

Číslo	Ampére [A]	Popis
71	—	Nepoužíva sa.
72	20A	2018: Čerpadlo oleja prevodovky (štart/stop). 2019: Nepoužíva sa (rezerva)
73	20A	Vyhrievané zadné sedadlá.
74	30A	Modul sedadla vodiča. Elektrické sedadlo vodiča (menej pamätí).
75	25A	Motor stierača 1.
76	30A	Modul zadného veka.
77	30A	Modul sedadla s klimatizáciou.
78	40A	Modul osvetlenia prívesu.
79	40A	Motor ventilátora.
80	25 A	Motor stierača 2.
81	40A	Inverter 110 V.
82	—	Nepoužíva sa.
83	20A	Nepoužíva sa (rezerva).
84	30A	Elektromagnet motora na štartovanie.
85	—	Nepoužíva sa.
87	60A	Čerpadlo systému proti zablokovaniu.

Schéma poistiek a relé – Ford Edge

Týka sa vozidiel vyrobených v rokoch:

2020.

Vozidlá vyrobené od 02.09.2019

Riadiaca jednotka napájania

Riadiaca jednotka napájania sa nachádza v motorovom priestore. Je vybavená poistkami s vysokým prúdom, ktoré chránia hlavné elektrické systémy vozidla pred preťažením.

Po odpojení a opätovnom pripojení batérie je potrebné obnoviť niektoré funkcie.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	25 A1	Motore tergicristallo 2.
2	—	Relé del motorino di avviamento.
3	15 A2	Tergicristallo posteriore; Sensore della pioggia.
4	—	Relé del motore del ventilatore.
5	20 A1	Pressofusione di alimentazione 3 – retro console.
6	—	Relé del controllore delle candele.
7	20 A2	Modulo di controllo del gruppo propulsore – alimentazione veicolo 1.
8	20 A2	Modulo di controllo del gruppo propulsore – alimentazione veicolo 2; Pompa dell’urea.
9	—	Relé del modulo di controllo del gruppo propulsore.
10	20 A1	Pressofusione di alimentazione 1 – anteriore lato conducente.
11	15 A3	Modulo di controllo del gruppo propulsore – alimentazione veicolo 4; Modulo delle candele.
12	15 A3	Compressore del sistema di climatizzazione; Bobina del relè del controllore delle candele; Modulo di controllo del gruppo propulsore – alimentazione veicolo 3; Alette attive della griglia di ingresso dell’aria; Relè del ventilatore di raffreddamento singolo.
13	10 A3	Non utilizzato (di riserva).
14	10 A3	Non utilizzato (di riserva).
15	—	Relé di accensione/avviamento.
16	20 A1	Pressofusione di alimentazione 2 – console.
17	20 A1	Pressofusione di alimentazione 4 – batožinový priestor.
18	15 A2	Modulo di dosaggio dell’urea.
19	10 A2	Accensione/avviamento – sistema elettronico di assistenza alla sterzata.
20	10 A2	Accensione/avviamento – illuminazione; Motori di regolazione dei fari.
21	15 A2	Accensione/avviamento – controllo del cambio; Modulo di dosaggio dell’urea (batteria accesa).
22	10 A2	Elettromagnete della frizione del sistema di climatizzazione.
23	15 A2	Accensione/avviamento; Modulo di stabilizzazione della tensione (Start-Stop); Sistema di monitoraggio dell’angolo cieco; Telecamera posteriore; Telecamera anteriore.
24	10 A2	Non utilizzato (di riserva).
25	10 A3	Accensione/avviamento – sistema di prevenzione del bloccaggio delle ruote durante la frenata.
26	10 A3	Accensione/avviamento – modulo di controllo del gruppo propulsore.
27	15 A2	Modulo di dosaggio dell’urea.

Číslo	Ampére [A]	Popis
28	10 A2	Čerpadlo stierača zadného skla.
29	—	Nez použité.
30	—	Nez použité.
31	—	Nez použité.
32	—	Relé elektrického ventilátora 1.
33	—	Relé spojky klimatizačného systému.
34	15 A2	Elektrický blok stĺpika riadenia.
35	—	Nez použité.
36	—	Nez použité.
37	15 A2	Modul dávkovania močoviny.
38	—	Nez použité.
39	—	Relé elektrického ventilátora 3.
40	—	Relé stieračov svetlometov.
41	—	Relé akustického signálu.
42	—	Relé čerpadla paliva.
43	10 A2	Skloňovanie sedadiel v druhom rade.
44	5 A2	Vyhrievanie trysky stierača.
45	—	Nez použité.
46	10 A3	Senzor alternátora.
47	10 A3	Spínač on/off bŕzd.
48	20 A2	Akustický signál.
49	25 A2	Systém detekcie prítomnosti vody v palive (WFS).
50	10 A2	Ventilátor riadiacej jednotky.
51	—	Nez použité.
52	—	Nez použité.
53	—	Nez použité.
54	5 A3	Palivový ohrievač.
55	5 A3	Nez použité (rezervné).
86	–	Nez použité.

¹Poistka typu M.

²Micropoistka 2.

³Micropoistka 3.

Riadiaca jednotka napájania – spodná časť

V spodnej časti riadiacej jednotky sa nachádzajú poistky. Pre prístup k spodnej časti riadiacej jednotky:

1. Uvoľnite dva háky na oboch stranách riadiacej jednotky.
2. Zdvíhajte vnútornú stranu riadiacej jednotky zo stojana.
3. Posuňte riadiacu jednotku smerom k stredu motorového priestoru.
4. Otočte vonkajšou stranou riadiacej jednotky, aby ste získali prístup k spodnej časti.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
56	20 A4	Striekací systém svetlometu.
57	20 A4	Nepoužíva sa (rezerva).
58	30 A4	Napájanie palivovej pumpy.
59	40 A5	Nepoužíva sa (rezerva).
60	40 A5	Modul pohonu všetkých kolies (AWD).
61	40 A4	Odmlžovanie čelného skla (ľavá strana).
62	50 A5	Modul riadenia systémov karosérie 1.
63	25 A4	Nepoužíva sa (rezerva).
64	30 A4	Pomocné kúrenie 3.
65	20 A4	Vyhrievané predné sedadlo.
66	40 A4	Odmlžovanie čelného skla (pravá strana).
67	50 A5	Modul riadenia systémov karosérie 2.
68	40 A4	Kúrenie zadného skla.
69	30 A4	Ventily systému prevencie zablokovania kolies počas brzdenia.
70	30 A4	Napájanie sedadla pasažiera.

Číslo	Ampére [A]	Popis
71	60 A5	Kontrolér sviečok.
72	30 A4	Nepoužíva sa (rezerva).
73	20 A4	Vyhrievané zadné sedadlá.
74	30 A4	Modul sedadla vodiča; Napájanie sedadla vodiča.
75	30 A4	Pomocné kúrenie 1.
76	20 A4	Modul riadenia prevodovky.
77	30 A4	Modul sedadla so systémom vyhrievania a klimatizácie.
78	40 A4	Modul ťahania prívesu.
79	40 A4	Motor ventilátora.
80	30 A4	Modul elektricky ovládaných zadných dverí.
81	40 A4	Menic 220 V.
82	60 A5	Čerpadlo systému prevencie zablokovania kolies počas brzdenia.
83	25 A4	Motor stierača 1.
84	30 A4	Elektromagnet štartovacieho motora.
85	20 A4	Kúrenie na palivo.
87	–	Nepoužíva sa.

⁴Poistka typu M.

⁵Poistka typu J.

Riadiaca jednotka poistiek v priestore pre cestujúcich

Riadiaca jednotka poistiek sa nachádza pod prístrojovou doskou na ľavej strane stĺpika riadenia.

Tip:   Aby sa uľahčil prístup k riadiacej jednotke poistiek, je možné odstrániť obloženie.

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	—	Nepoužíva sa.
2	7,5 A6	Sedadlá s funkciou pamäte; Bedrová opora; Bezdrôtová nabíjačka.
3	20 A6	Odomknutie dverí vodiča; Dvojité zamykanie dverí.
4	5 A6	Nepoužíva sa (rezerva).
5	20 A6	Audio zosilňovač.
6	10 A7	Nepoužíva sa (rezerva).
7	10 A7	Nepoužíva sa (rezerva).
8	10 A7	Nepoužíva sa (rezerva).
9	10 A7	Nepoužíva sa (rezerva).
10	5 A7	Modul elektricky ovládaných zadných dverí; Integrovaný modem; Modul zadných dverí vozidla otvárateľných/zatvárateľných bez použitia rúk.
11	5 A7	Integrovaný bezpečnostný modul.
12	7,5 A7	Modul riadenia vykurovania, vetrania a klimatizácie; Modul prevodovky.
13	7,5 A7	Sada smeroviek; Modul riadenia stĺpika riadenia; Modul (brána) inteligentného diagnostického portu.
14	10 A7	Nepoužíva sa (rezerva).
15	10 A7	Napájanie diagnostického portu.
16	15 A6	Zamknutie otvorenia dverí deťmi.
17	5 A7	Siréna alarmu napájaná z batérie.
18	5 A7	Zapaľovanie; Tlačidlo Štart/Stop.

Číslo	Ampére [A]	Popis
19	7,5 A7	Nepoužíva sa (rezervný).
20	7,5 A7	Modul riadenia svetlometov.
21	5 A7	Senzor vlhkosti a teploty vo vozidle.
22	5 A7	Nepoužíva sa (rezervný).
23	10 A6	oneskorenie deaktivácie príslušenstva (logika prevodníka, logika otváracej strechy, spínač okna na strane vodiča).
24	20 A6	Centrálne zamykanie/odomykanie.
25	30 A6	Dvere vodiča (okno, zrkadlo).
26	30 A6	Dvere predného pasažiera (okno, zrkadlo).
27	30 A6	Otváracia strecha.
28	20 A6	Zosilňovač.
29	30 A6	Zadné ľavé dvere (okno).
30	30 A6	Zadné pravé dvere (okno).
31	15 A6	Nepoužíva sa (rezervný).
32	10 A6	Displej; Hlasové ovládanie (SYNC); Prijímač rádiových frekvencií.
33	20 A6	Rádio.
34	30 A6	Zapaľovanie/štartovanie – zbernica (poistky 19, 20, 21, 22, 35, 36, 37, spínač inštalácie).
35	5 A6	Modul riadenia systému pomocnej bezpečnosti.
36	15 A6	Zrkadlo s automatickou funkciou zatemnenia; Modul vyhrievaného zadného sedadla.
37	20 A6	Modul vyhrievaného volantu; Adaptívny systém riadenia predných kolies.
38	—	Nepoužíva sa.

Schéma poistiek a relé – Ford Edge

Vzťahuje sa na vozidlá vyrobené v rokoch:

2021, 2022.

Kabína

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	–	Nepoužíva sa.
2	10 A	Príslušenstvo so zpoždením — logika výkonového invertora, logika otváracej strechy a spínač napájania okna vodiča.
3	7,5 A	Pamäte. Podpora bedrovej oblasti. Bezdrôtové nabíjanie príslušenstva.
4	20 A	Zosilňovač subwoofera.
5	–	Nepoužíva sa.
6	10 A	Nepoužíva sa (rezervné).
7	10 A	Modul zmeny prevodového stupňa.
8	5 A	Modul zadného veka. Modul bezdotykového zadného veka. Integrovaný modem.
9	5 A	Tlačidlová klávesnica.
10	–	Nepoužíva sa.
11	–	Nepoužíva sa.
12	7,5 A	Modul klimatizácie. Vylepšený modul centrálneho veka.
13	7,5 A	Prístrojový panel. Modul ovládania stĺpca riadenia.
14	15 A	Nepoužíva sa (rezervné).
15	15 A	Modul SYNC.
16	–	Nepoužíva sa.
17	7,5 A	Modul ovládania svetlometov.
18	7,5 A	Nepoužíva sa (rezervné).

Číslo	Ampér [A]	Popis
19	5 A	Nepoužíva sa (rezervný).
20	5 A	Spínač zapaľovania s tlačidlom.
21	5 A	Senzor teploty a vlhkosti vo vozidle.
22	5 A	Nepoužíva sa (rezervný).
23	30 A	Okno a zrkadlo v dverách vodiča. Modul dverí vodiča. Indikátor zamknutia dverí vodiča. Osvetlenie spínača zamknutia vodiča.
24	30 A	Otvoriteľná strecha.
25	20 A	Zosilňovač.
26	30 A	Okno a zrkadlo v predných dverách pasažiera. Modul predných dverí pasažiera. Indikátor zamknutia predného pasažiera. Osvetlenie spínača predného pasažiera.
27	30 A	Nepoužíva sa (rezervný).
28	30 A	Nepoužíva sa (rezervný).
29	15 A	Vylepšené napájanie centrálneho dverí – konektor OBD.
30	5 A	Nepoužíva sa (rezervný).
31	10 A	Modul vysielača-prijímača. Viacfukčný displej. Integrovaný ovládací panel.
32	20 A	Rádio.
33	–	Nepoužíva sa.
34	30 A	Spúšťací obvod (poistka 17,18, 21, 22, 35, 36, 37, automatický spínač 38).
35	5 A	Indikátor deaktivácie airbagu pasažiera.
36	15 A	Modul vyhrievaného zadného sedadla.
37	20 A	Vyhrievaný volant. Zrkadlo s automatickým zatemnením. Modul automatických svetlometov a bočných zrkadiel, ktoré zabraňujú vybočeniu z jazdného pruhu.
38	30 A	Spínač obvodu. Elektrické okno na pravom zadnom okne. Elektrické okno na ľavom zadnom okne.

Motorový priestor

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	—	Nepoužíva sa.
2	—	Relé motorčeka na štartovanie.
3	15 A	Stierač zadného skla. Senzor dažďa. Cievka relé čerpadla stierača zadného skla.
4	—	Relé motora ventilátora.
5	20 A	Napájací bod 3 – zadná časť konzoly.
6	—	Nepoužíva sa.
7	20 A	Modul riadenia pohonného systému – výkon vozidla 1.
8	20 A	Modul riadenia pohonného systému – napájanie vozidla 2. Vetranie nádrže. Ventil na blokovanie pár. Ohrievaný kyslíkový stĺpik.
9	—	Relé modulu riadenia pohonného systému.
10	20 A	Napájací bod 1 – predná časť vodiča.
11	15 A	Modul riadenia pohonného systému – výkon vozidla 4.
12	15 A	Modul riadenia pohonného systému – napájanie vozidla 3. Cievka relé modulu pohonu všetkých kolies. Aktívne žalúzie. Ohrievanie aktívneho prevodu. Pomocné chladenie. Obchádzanie elektrického kompresora. Negatívny tlak na dávkovaciu ventil. Klimatizačný kompresor.
13	—	Nepoužíva sa.
14	—	Nepoužíva sa.
15	—	Relé na štartovanie.
16	20 A	Napájací bod 2 – kontajner konzoly.
17	20 A	Napájací bod 4 – batožinový priestor.
18	—	Nepoužíva sa.
19	10 A	Elektronické posilňovanie riadenia počas štartovania.
20	10 A	Nastavenie svetlometov.
21	—	Nepoužíva sa.
22	10 A	Elektromagnet spojky klimatizácie.
23	15 A	Systém informovania o mŕtvom uhle. Zadná kamera. Radar sledujúci vpred. Modul kvality napätia (štart/stop). Rozdelená predná kamera. Modul rozdelenej prednej kamery.
24	—	Nepoužíva sa.
25	10 A	Systém proti zablokovaniu bŕzd počas štartovania.
26	10 A	Modul riadenia systému štartovania motora.
27	—	Nepoužíva sa.

Číslo	Ampére [A]	Popis
28	10 A	Čerpadlo stierača zadného okna.
29	—	Nepoužíva sa.
30	—	Nepoužíva sa.
31	—	Nepoužíva sa.
32	—	Elektronické relé ventilátora 1.
33	—	Relé spojky klimatizácie.
34	—	Nepoužíva sa.
35	—	Nepoužíva sa.
36	—	Nepoužíva sa.
37	—	Nepoužíva sa.
38	—	Elektronické relé ventilátora 2.
39	—	Elektronické relé ventilátora 3.
40	—	Relé klaksónu.
41	—	Relé blokovania stĺpika riadenia.
42	—	Relé čerpadla paliva.
43	10 A	Jednoduché sklopenie sedadla druhého radu.
44	—	Nepoužíva sa.
45	—	Nepoužíva sa.
46	—	Nepoužíva sa.
47	—	Nepoužíva sa.
48	15 A	Napájanie relé blokovania stĺpika riadenia.
49	—	Nepoužíva sa.
50	20 A	Klaksón.
51	—	Nepoužíva sa.
52	—	Nepoužíva sa.
53	—	Nepoužíva sa.
54	10 A	Spínač brzdy.
55	10 A	Senzor alternátora.
86	—	Nepoužíva sa.

Motorový priestor, spodná časť

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
56	—	Nepoužíva sa.
57	—	Nepoužíva sa.
58	30 A	Napájanie čerpadla paliva.
59	40 A	Elektronický ventilátor 3.
60	40 A	Elektronický ventilátor 1.
61	—	Nepoužíva sa.
62	50 A	Modul riadenia karosérie 1.
63	25 A	Elektronický ventilátor 2.
64	—	Nepoužíva sa.
65	20 A	Vyhrievané predné sedadlo.
66	15 A	Nepoužíva sa (rezerva).
67	50 A	Modul riadenia karosérie 2.
68	40 A	Vyhrievané zadné sklo.
69	30 A	Ventily systému proti zablokovaniu.
70	30 A	Sedadlo pasažiera.

Číslo	Ampére [A]	Popis
71	—	Nepoužíva sa.
72	—	Nepoužíva sa.
73	20 A	Vyhrievané zadné sedadlá.
74	30 A	Modul sedadla vodiča. Napájanie sedadla vodiča
75	25 A	Motor stierača 1.
76	30 A	Modul zadného veka.
77	30 A	Modul sedadla s klimatizáciou.
78	40 A	Modul osvetlenia prívesu.
79	40 A	Motor ventilátora.
80	25 A	Motor stierača 2.
81	40 A	Inverter 110 V.
82	—	Nepoužíva sa.
83-	—	Nepoužíva sa.
84	30 A	Elektromagnet motorčeka na štartovanie.
85	—	Nepoužíva sa.
87	60 A	Čerpadlo systému proti zablokovaniu.

O Ford Edge (2007-2022)

Ford Edge je populárny SUV model, ktorý bol predstavený v roku 2007 a vyrábal sa až do roku 2022. Tento automobil je známy svojím pohodlným interiérom, moderným dizajnom a spoľahlivým výkonom. Ford Edge ponúka rôzne možnosti motorov, vrátane benzínových a naftových variantov, ktoré zabezpečujú dostatočný výkon pre každodenné jazdenie aj dlhšie cesty. V priebehu rokov prešiel niekoľkými modernizáciami, ktoré priniesli vylepšenia v oblasti technológií, bezpečnosti a komfortu. Jeho priestranný interiér a pokročilé funkcie robia z Ford Edge ideálnu voľbu pre rodiny aj jednotlivcov, ktorí hľadajú spoľahlivé a štýlové vozidlo.

Schéma poistkovej skrinky Ford Edge

Táto stránka zobrazuje schému poistkovej skrinky pre Ford Edge, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. Poistková skrinka sa typicky nachádza v motorovom priestore a v kabíne vozidla, čo umožňuje jednoduchý prístup k poistkám. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú a spoľahlivú prevádzku vášho vozidla, preto je dôležité mať prehľad o jej obsahu a funkciách.
