Ford Mondeo (1992-2022) – poistková skrinka
Schéma poistiek a relé – Ford Mondeo
Vzťahuje sa na vozidlá vyrobené v rokoch:
1992, 1993, 1994, 1995, 1996.

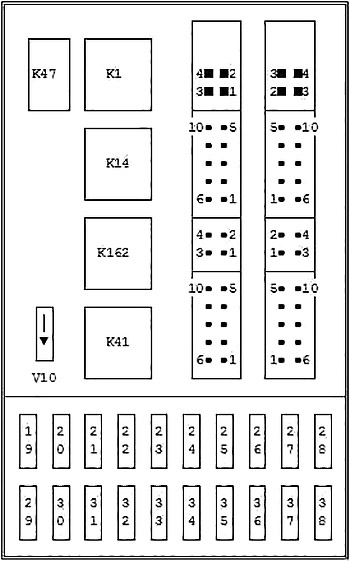

Schéma poistkovej skrinky v kabíne
Blok poistiek sa nachádza pod prístrojovou doskou na strane vodiča.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 7,5 | Zrkadlá s vyhrievaním | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Motory stieračov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 40 | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 7,5 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Terminál 15, svetlá cúvania, imobilizér, systém klimatizácie, spínač smeroviek, vyhrievané trysky na umývanie skiel, P/N | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Brzdové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 20 | Rezervné žiarovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 20 | Hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 | Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 30 | Nastavenie sedadla, systém čistenia svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 30 | Vyhrievanie zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 7,5 | Terminál 15, vnútorné osvetlenie, akustický signál | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 7,5 | Osvetlenie prístrojovej dosky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 7,5 | Rádio (terminál 75) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 7,5 | Svetlá na polohe – ľavá strana | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 7,5 | Terminál 30, vnútorné osvetlenie, elektrické nastavenie zrkadiel, hodiny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 7,5 | Svetlá na polohe – pravá strana | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 15 | Rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 30 | Motor ventilátora kúrenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 7,5 | Airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K1 | Odmrazovanie zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K14 | Motor ventilátora kúrenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K41 | Zapaľovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K47 | Vnútorné osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K162 | Motor stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| V10 | Ochrana proti opačnej polarite | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

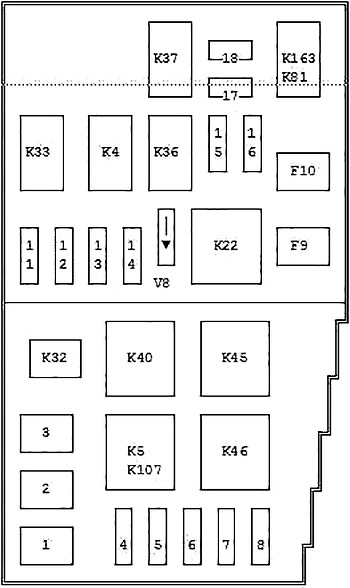

Schéma poistkovej skrinky v motorovom priestore
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 80 | Hlavné napájanie elektrického systému vozidla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 60 | Chladiaca ventilátor motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 60 | ABS, vykurovanie (nafta) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Zapaľovanie, modul EEC, denné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Vyhrievané čelné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Vyhrievané čelné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | Vyhrievané sedadlá, pomocné vykurovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Elektronická kontrola motora (EWG) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Spínač zapaľovania, svetlo polohy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 3 | Pamäť PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Systém upozornenia klaksónu a núdzových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20 | Senzor HEGO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Palivové čerpadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Pravé stretávacie svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Ľavé stretávacie svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 17 | 10 | Svetlomety diaľkové vpravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Svetlomety diaľkové vľavo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K4 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K5 | Denné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K22 | Motor na štartovanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K32 | Klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K33 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K36 | Svetlomety stretávacie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K37 | Svetlomety diaľkové | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 | Vyhrievané čelné sklo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K45 | Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K46 | Ventilátor chladiča (vysoká rýchlosť) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K81 | PCM (nafta) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K107 | Klimatizácia (nafta) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K163 | PCM (benzin) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| V8 | Ochrana proti obrátenej polarite | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Ford Mondeo
Týka sa vozidiel vyrobených v rokoch:
1996, 1997, 1998, 1999, 2000.

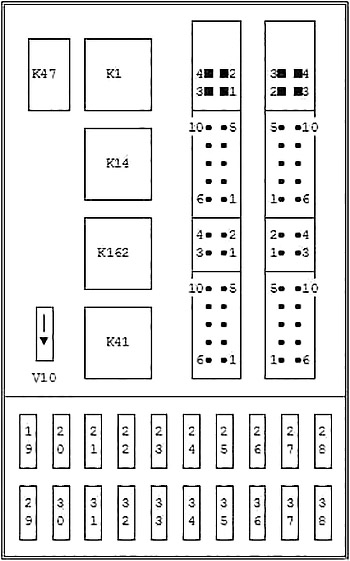

Schéma poistkovej skrinky v kabíne
Blok poistiek sa nachádza pod prístrojovou doskou na strane vodiča.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 19 | 7,5 | Zrkadlá s vyhrievaním |
| 20 | 10 | Motory stieračov |
| 21 | 40 | Elektrické okná |
| 22 | 7,5 | ABS |
| 23 | 15 | Terminál 15, svetlá cúvania, imobilizér, systém klimatizácie, spínač smeroviek, trysky vyhrievaných stieračov, P/N |
| 24 | 15 | Svetlá brzdenia |
| 25 | 20 | Diagnostický konektor, centrálne zamykanie |
| 26 | 20 | Hmlové svetlá |
| 27 | 15 | Zapaľovač cigariet |
| 28 | 30 | Nastavenie sedadla, systém čistenia svetlometov |
| 29 | 30 | Vyhrievanie zadného skla |
| 30 | 7,5 | Terminál 15, vnútorné osvetlenie, akustický signál |
| 31 | 7,5 | Osvetlenie prístrojovej dosky |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 32 | 7,5 | Rádio (terminál 75) |
| 33 | 7,5 | Svetlá na polohe – ľavá strana |
| 34 | 7,5 | Terminál 30, vnútorné osvetlenie, elektrické nastavenie zrkadiel, hodiny |
| 35 | 7,5 | Svetlá na polohe – pravá strana |
| 36 | 15 | Rádio |
| 37 | 30 | Motor ventilátora kúrenia |
| 38 | 7,5 | Airbag |
| Relé | ||
| K1 | Odmrazovanie zadného okna | |
| K14 | Motor ventilátora kúrenia | |
| K41 | Zapaľovanie | |
| K47 | Vnútorné osvetlenie | |
| K162 | Motor stieračov | |
| Dióda | ||
| V10 | Ochrana proti spätnému napätiu | |

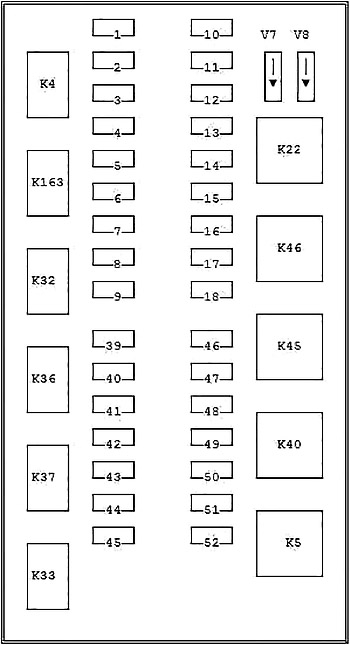

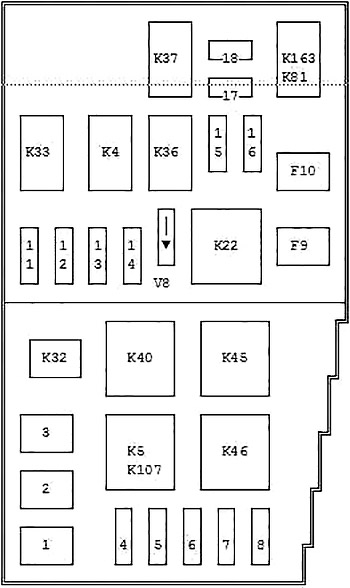

Poistková skrinka v motorovom priestore
Schéma (do 09/1999)
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 80 | Hlavné napájanie elektrického systému vozidla |
| 2 | 60 | Ventilátor chladenia motora |
| 3 | 60 | ABS, kúrenie (nafta) |
| 4 | 20 | Štartovanie, modul EEC, denné svetlá |
| 5 | 30 | Vyhrievané predné sklo |
| 6 | 30 | Vyhrievané predné sklo |
| 7 | 20 | ABS |
| 8 | 30 | Vyhrievané sedadlá, pomocné kúrenie |
| 9 | 20 | Elektronická kontrola motora (EWG) |
| 10 | 20 | Spínač zapaľovania, svetlo polohy |
| 11 | 3 | Pamäť PCM |
| 12 | 15 | Systém výstrahy klaksónu a núdzových svetiel |
| 13 | 20 | Senzor HEGO |
| 14 | 15 | Čerpadlo paliva |
| 15 | 10 | Pravé stretávacie svetlo |
| 16 | 10 | Ľavé stretávacie svetlo |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 17 | 10 | Svetlomety s diaľkovými svetlami vpravo |
| 18 | 10 | Svetlomety s diaľkovými svetlami vľavo |
| Relé | ||
| K4 | Čerpadlo paliva | |
| K5 | Denné svetlá | |
| K22 | Motor na štartovanie | |
| K32 | Klimatizácia | |
| K33 | Klaksón | |
| K36 | Svetlomety s obrysovými svetlami | |
| K37 | Svetlomety s diaľkovými svetlami | |
| K40 | Vyhrievané čelné sklo | |
| K45 | Ventilátor chladiča | |
| K46 | Ventilátor chladiča (vysoká rýchlosť) | |
| K81 | PCM (nafta) | |
| K163 | PCM (benzín) | |
| Dióda | ||
| V8 | Ochrana proti spätnému napätiu | |
Schéma (od 09.1999)
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | — | Nepoužíva sa |
| 2 | 7,5 | Generátor |
| 15 | od 01/00: Generátor | |
| 3 | 20 | Pomocné vykurovanie |
| 4 | 15 | Napájanie GPL |
| 5 | 15 | Vstrekovanie GPL |
| 6 | 3 | Pamäť PCM, WFS |
| 7 | 20 | Klakson |
| 8 | 5 | Ovládanie motora GPL |
| 9 | 15 | Čerpadlo paliva |
| 10 | 7,5 | Elektronické ovládanie motora |
| 11 | 20 | Zapaľovanie, denné svetlá |
| 12 | — | Nepoužíva sa |
| 13 | 20 | Senzor HEGO |
| 14 | — | Nepoužíva sa |
| 15 | 7,5 | Pravé stretávacie svetlo |
| 16 | 7,5 | Ľavé stretávacie svetlo |
| 17 | 7,5 | Pravé diaľkové svetlo |
| 18 | 7,5 | Ľavé diaľkové svetlo |
| 39 | — | Nepoužíva sa |
| 40 | 20 | Spínač zapaľovania, svetlo polohy |
| 41 | 20 | Elektronické ovládanie motora |
| 42 | 40 | Motor ventilátora vykurovania |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 43 | — | Nepoužíva sa |
| 44 | — | Nepoužíva sa |
| 45 | 40 | Relé štartovania |
| 46 | 30 | Vyhrievané čelné sklo |
| 47 | 30 | Vyhrievané čelné sklo |
| 48 | — | Nepoužíva sa |
| 49 | 60 | Ventilátor chladenia motora |
| 50 | — | Nepoužíva sa |
| 51 | 60 | ABS |
| 52 | 60 | Poistková skrinka v kabíne |
| Relé | ||
| K4 | Čerpadlo paliva | |
| K5 | Denné svetlá | |
| K22 | Motorček štartovania | |
| K32 | Klimatizácia | |
| K33 | Klaksón | |
| K36 | Svetlá s tlmeným svetlom | |
| K37 | Svetlomety s diaľkovým svetlom | |
| K40 | Vyhrievané čelné sklo | |
| K45 | Ventilátor chladenia motora | |
| K46 | Ventilátor chladenia motora (vysoká rýchlosť) | |
| K163 | Elektronická kontrola motora | |
| Dióda | ||
| V7 | Dióda kompresora | |
| V8 | Dióda relé motorčeka štartovania | |
Ford Mondeo (01.02.2007-19.08.2007) – schéma poistkovej skrinky
Rok výroby: 2007
Poistka zapaľovača cigariet (zásuvka napájania) v Ford Mondeo (01.02.2007-19.08.2007) je poistka F7 v poistkovej skrinke v kabíne.

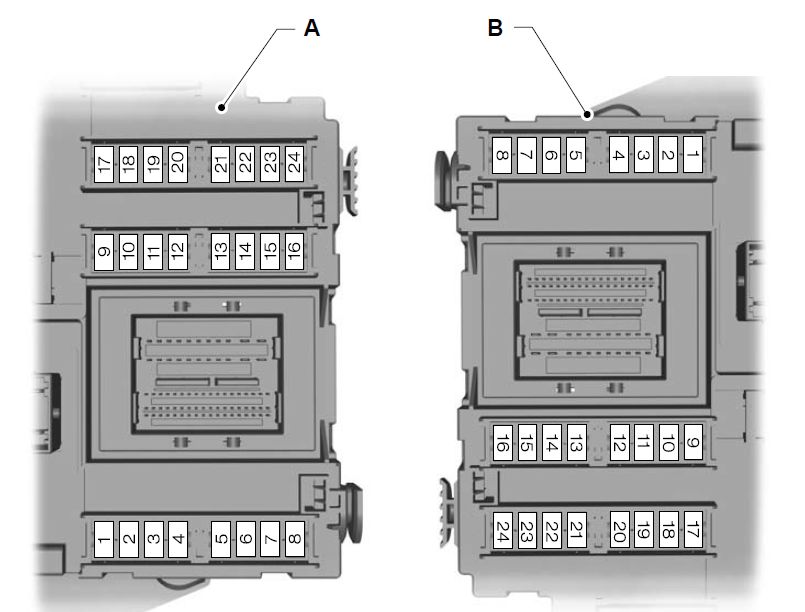

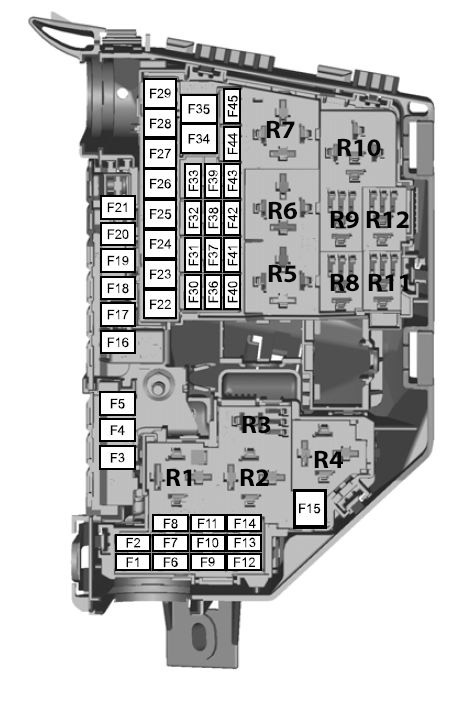

Poistková skrinka v kabíne (centrálna poistková skrinka).
Volant vľavo
B Volant vpravo
| Č. | Amp [A] | Popis |
| F1 | 7,5 | Modul volantu |
| F2 | 5 | Skupina |
| F3 | 10 | Vnútorné svetlá |
| F4 | 5 | Imobilizér motora |
| F5 | 7,5 | Adaptívny tempomat (ACC) |
| F6 | 5 | Senzor dažďa |
| F7 | 20 | Zapaľovač cigariet |
| F8 | 10 | Napájanie pre odblokovanie viečka paliva |
| F9 | 15 | Umývač čelného skla – zadný |
| F10 | 15 | Umývač čelného skla – predný |
| F11 | 10 | Napájanie pre otvorenie batožinového priestoru |
| F12 | 10 | Napájanie pre zámok viečka paliva |
| F13 | 20 | Čerpadlo paliva |
| F13 | 7,5 | Čerpadlo paliva (2,2 l Duratorq-TDCi Norma V). |
| F14 | 5 | Prijímač frekvencie na diaľkové ovládanie; Senzor pohybu vnútorný. |
| F15 | 5 | Kľúč na zapaľovanie |
| F 16 | 5 | Akustický signál rezervy (systém alarmu); OBD II (diagnostika počítača vozidla). |
| F17 | 5 | Prístroj na aktiváciu vibrácií volantu |
| F18 | 10 | Napájanie SRS (airbag) |
| F19 | 7,5 | ABS; Senzor odchýlky smeru (ESP); Elektrická parkovacia brzda (EPB); Napájanie pedálu akcelerátora. |
| F20 | 7,5 | Elektronické napájanie; Elektronická poistka; Zrkadlo s automatickým zatienením; Upozornenie na opustenie jazdného pruhu. |
| F21 | 5 | Napájanie rádia |
| F22 | 5 | Spínač svetiel brzdy |
| F23 | 20 | Otvoriteľná strecha |
| F24 | 30 | Napájanie modulu klimatizácie a stĺpika riadenia. |
Poistková skrinka v motorovom priestore.
| Číslo | Amp [A] | Popis |
| F1 | 10 | Modul riadenia prevodovky (AWF21) |
| F1 | 15 | Modul riadenia prevodovky (MPS6) |
| F2 | 5 | Monitorovanie žhavičov (naftové motory) |
| F2 | 5 | Monitorovanie žhavičov odparovača (2,0 l Duratorq-TDCi Norma V a 2,2 l Duratorq-TDCi Norma V). |
| F3 | 70 | Ventilátor chladenia motora – dvojitý ventilátor (2,3 l Duratec-HE a 2,2 l Duratorq-TDCi automatický). |
| 80 | Elektrohydraulický posilovač riadenia (EHPAS) (1,6 l Duratec-16V Ti-VCT Norma V, 1,6 l EcoBoost SCTi, 2,0 l EcoBoost SCTi, 1,6 l Duratorq-TDCi Norma V a 2,0 l Duratorq-TDCi Norma V) | |
| F4 | 60 | Žhavič |
| F5 | 60 | Ventilátor chladenia motora (1,6 l Duratorq-TDCi, 2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq -TDCi, manuálne, 1,6 l Duratec-16V Ti-VCT Norma V, 2,0 l Duratec-HE, 2,3 l Duratec-HE, 2,0 l EcoBoost SCTi) |
| F5 | 70 | Ventilátor chladenia motora – dvojitý ventilátor (1,6 l EcoBoost SCTi) |
| F6 | 7,5 | Senzor HEGO (1,6 l Duratorq-TDCi) |
| F6 | 10 | Senzory HEGO 1; senzor CMS; senzor kyslíka (riadenie motora). |
| F6 | 20 | Žhavič odparovača (2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi Norma V). |
| F7 | 5 | Relé cievok |
| F8 | 10 | Modul riadenia systému prenosu, dávkovač paliva, Senzor MAF; Ventil na kontrolu tlaku v palivovom vedení (riadenie motora). |
| F8 | 20 | Modul riadenia skupiny motora (2,0 l EcoBoost SCTi a 2,0 l Duratorq-TDCi Norma V). |
| F8 | 15 | Modul riadenia skupiny motora (1,6 l EcoBoost SCTi, 1,6 l Duratorq-TDCi a 2,2 l Duratorq-TDCi Norma V) |
| F9 | 10 | Senzor MAF; Palivové vstrekovače; Ventil variabilného nasávania; Ventil variabilného výfuku; Cievky zapaľovania (riadenie motora) |
| F9 | 5 | Odparovač palivovej pumpy (2,0 l Duratorq-TDCi Norma V) |
| F9 | 7,5 | Senzor MAF; Ventil bypass EGR; Palivová pumpa odparovača (2,2 l Duratorq-TDCi Norma V) (riadenie motora). |
| F9 | 7,5 | Ventil výfuku; Senzor TMAF; Aktívne otvorenie mriežky; Ventil bypass; Cievka relé; Pomocná práca; Vodná pumpa (1,6 l EcoBoost SCTi). |
| F10 | 10 | Modul riadenia motora (2,0 l Duratorq-TDCi, 1,6 l Duratec-16V Ti-VCT Norma V) |
| F10 | 7,5 | Prídavná práca, vodná pumpa (1,6 l EcoBoost SCTi). |
| F11 | 10 | Ventil PCV; Ventil VCV; Senzor vody v palive; Akustický výfukový ventil; Ventil na kontrolu vírenia; Ventil variabilného nasávania; Ventil EGR; Ventil na kontrolu oleja IVVT (riadenie motora); Senzor T.MAF; Ventil variabilného rozvodu výfuku; Aktívne otvorenie mriežky; Ventil na odvodnenie nádrže; Ventil na kontrolu turba; Ventil výfuku (riadenie motora). |
| F11 | 10 | Ventil na kontrolu turba; Senzor MAF; Aktívne otvorenie mriežky; Ventil EGR; Ventil VCV (1,6 l Duratorq-TDCi). |
| F11 | 5 | Senzor MAF; Senzor vody v palive; Aktívne otvorenie mriežky; Ventil na dávkovanie nasávania (2,0 l Duratorq-TDCi Norma V). |
| F11 | 7,5 | Tlak v palivovom vedení; Dávkovač paliva; Odparovač palivovej pumpy; Aktívne otvorenie mriežky (2,2 l Duratorq-TDCi Norma V). |
| F11 | 10 | Ventil na kontrolu turbodúchadla; Ventil variabilného rozvodu nasávania; Ventil variabilného rozvodu výfuku; Ventil na vypúšťanie nádrže; Elektrický bypass ventil (1,6 l EcoBoost SCTi). |
| F12 | 15 | Cievky zapaľovania (1,6 l EcoBoost SCTi a 2,0 l EcoBoost SCTi). |
| F12 | 10 | Cievka na konektor; Ventil na vypúšťanie nádrže; Spínač tlaku posilovača riadenia (riadenie motora) |
| F12 | 10 | Ventil EGR; Variabilná kontrola turba (2,0 l Duratorq-TDCi) |
| F12 | 5 | Cievky relé (2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi Norma V a 1,6 l Duratorq-TDCi). |
| F13 | 15 | Klimatizácia |
| F14 | 15 | Riz heater filtra paliva (2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V a 1,6 l Duratorq-TDCi). |
| F14 | 10 | Senzor HEGO (2,2 l Duratorq-TDCi Norma V). |
| F15 | 40 | Relé štartovania |
| F 16 | 80 | Riz heater prídavné palivo (PTC) |
| F17 | 60 | Napájanie poistková skrinka centrálna A |
| F18 | 60 | Napájanie poistková skrinka centrálna B |
| F19 | 60 | Napájanie poistková skrinka zadná C |
| F20 | 60 | Napájanie poistková skrinka zadná D |
| F21 | 30 | VQM / iné z VQM: cluster/audio/AC/FLR |
| F22 | 30 | Modul stierača predného |
| F23 | 30 | Sklo zadné vyhrievané |
| F24 | 30 | Umývač svetlometov |
| F25 | 30 | Ventily ABS |
| F26 | 40 | Čerpadlo ABS |
| F27 | 25 | Riz heater paliva |
| F28 | 40 | Ventilátor riz heater |
| F29 | – | Nepoužívané |
| F30 | 5 | Napájanie ABS 30 |
| F31 | 15 | Klakson |
| F32 | 5 | Riz heater paliva – diaľkové ovládanie |
| F33 | 5 | Modul spínača svetla; Cievky poistková skrinka v motorový priestor, |
| F34 | 40 | Sklo predné vyhrievané (ľavá strana) |
| F35 | 40 | Sklo predné vyhrievané (pravá strana) |
| F36 | 15 | Napájanie stierača zadného 15 |
| F37 | 7,5 | Trysky vyhrievané umývača predných/FLR + FSM KL15 |
| F38 | 10 | Napájanie PCM/TCM/EHPAS 15 |
| F39 | 15 | Systém osvetlenia predného adaptívneho (AFS) |
| F40 | 5 | Modul vyrovnávania svetlometov/AFS |
| F41 | 20 | Prístrojová doska |
| F42 | 5 | IP cluster |
| F43 | 15 | Modul audio / BVC / modul DAB |
| F44 | 5 | AC automatické / AC manuálne |
| F45 | 5 | FLR (Štart/Stop) |
| Relé | Popis |
| R1 | Relé štartovanie |
| R2 | Relé PCM |
| R3 | Relé kompresora klimatizácie |
| R4 | Relé žhavičiek (motory Diesel); Ventil odvzdušnenia (1,6 Duratec-16V Ti-VCT) |
| R5 | Relé ventilátora chladenia |
| R6 | Predné sklo vyhrievané |
| R7 | 15 relé |
| R8 | Relé stierača s intervalovým chodom predného skla |
| R9 | Relé klaksónu |
| R10 | Relé čerpadla umývača svetlometov |
| R11 | Relé zapnutie/vypnutie stieračov predného skla |
| R12 | Relé Auto Trans Startlock |
Poistková skrinka zadná.
| Č. | Amp [A] | Popis |
| FA1 | 25 | Modul dverí (predné ľavé) (zdvihnúť/zhodiť sklo, centrálne zamykanie, elektricky sklopné zrkadlo, vyhrievané zrkadlo) |
| FA2 | 25 | Modul dverí (predné pravé) (zdvihnúť/zhodiť sklo, centrálne zamykanie, elektricky sklopné zrkadlo, vyhrievané zrkadlo) |
| FA3 | 25 | Modul dverí (zadné ľavé) (zdvihnúť/zhodiť sklo) |
| FA4 | 25 | Modul dverí (zadné pravé) (hore/dole sklo) |
| FA5 | 10 | Zámok zadný (bez modulov zadných dverí) |
| FA6 | 15 | Dodatočná zásuvka napájania |
| FA7 | 5 | Relé cievok |
| FA8 | 20 | Modul vozidla bez kľúča |
| FA9 | 5 | Relé cievok VQM (Štart/Stop) |
| FA10 | – | Nepoužíva sa |
| FA11 | 20 | Príslušenstvo, modul prívesu |
| FA12 | 30 | Elektricky ovládané sedadlo vodiča |
| FB1 | – | Nepoužíva sa |
| FB2 | 15 | Modul odpruženia |
| FB3 | 15 | Vyhrievané sedadlo vodiča |
| FB4 | 15 | Vyhrievané sedadlo predného pasažiera |
| FB5 | 15 | Vyhrievané zadné sedadlo ľavé |
| FB6 | – | Nie je používané |
| FB7 | 15 | Vyhrievaná zadná sedačka vpravo |
| FB8 | 5 | Asistencia pri parkovaní, BLIS |
| FB9 | 30 | Elektrická sedačka pre pasažiera vpredu |
| FB10 | 10 | Akustický signál proti krádeži |
| FB11 | – | Nie je používané |
| FB12 | – | Nie je používané |
| FC1 | – | Nie je používané |
| FC2 | – | Nie je používané |
| FC3 | – | Nie je používané |
| FC4 | – | Nie je používané |
| FC5 | 20 | Vozy bez kľúča |
| FC6 | – | Nie je používané |
| FC7 | 5 | Modul funkcie pamäte sedačky |
| FC8 | 7,5 | Zábavný systém pre zadné sedačky/menič CD |
| FC9 | 20 | Audio zosilňovač |
| FC10 | 10 | Audio systém Sony |
| FC11 | – | Nie je používané |
| FC12 | – | Nie je používané |
Ford Mondeo (20.08.2007 – 03.02.2008) – schéma poistky
Rok výroby: 2007, 2008.
Poistka zapaľovača cigariet (zásuvka napájania) v Ford Fiesta (2008-07-21-2009-01-04) je poistka F7 v poistkovej skrinke v kabíne.

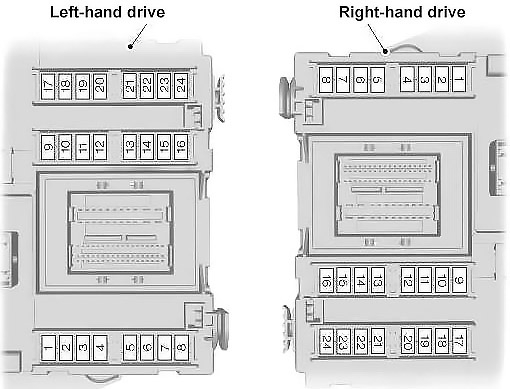

Poistková skrinka v kabíne (centrálna poistková skrinka).
Volant vľavo
B Volant vpravo
| Č. | Amp [A] | Popis |
| F1 | 7,5 | Modul volantu |
| F2 | 5 | Skupina |
| F3 | 10 | Vnútorné svetlá |
| F4 | 5 | Imobilizér motora |
| F5 | 7,5 | Adaptívny tempomat (ACC) |
| F6 | 5 | Senzor dažďa |
| F7 | 20 | Zapaľovač cigariet |
| F8 | 10 | Napájanie pre odblokovanie viečka paliva |
| F9 | 15 | Predné a zadné umývanie skiel |
| F10 | 15 | Predné umývanie skiel – predné |
| F11 | 10 | Napájanie pre odblokovanie batožinového priestoru |
| F12 | 10 | Napájanie pre zámok viečka paliva |
| F13 | 20 | Čerpadlo paliva |
| F13 | 7,5 | Čerpadlo paliva (2,2 l Duratorq-TDCi Norma V) |
| F14 | 5 | Prijímač frekvencie na diaľkové ovládanie; Senzor pohybu vnútri |
| F15 | 5 | Kľúč na zapaľovanie |
| F16 | 5 | Akustický signál rezervy (systém alarmu); OBD II (diagnostika počítača). |
| F17 | 5 | Prístroj na štartovanie vibrácií volantu |
| F18 | 10 | Napájanie SRS (airbag) |
| F19 | 7,5 | ABS; Senzor uhla riadenia (ESP); Elektrická parkovacia brzda (EPB); Napájanie pedálu akcelerátora. |
| F20 | 7,5 | Elektronické napájanie; Elektronická poistka; Zrkadlo auto-zatemňujúce; Upozornenie na opustenie jazdného pruhu. |
| F21 | 5 | Napájanie rádia |
| F22 | 5 | Spínač svetiel brzdy |
| F23 | 20 | Otvoriteľná strecha |
| F24 | 30 | Napájanie modulu klimatizácie a stĺpika riadenia. |

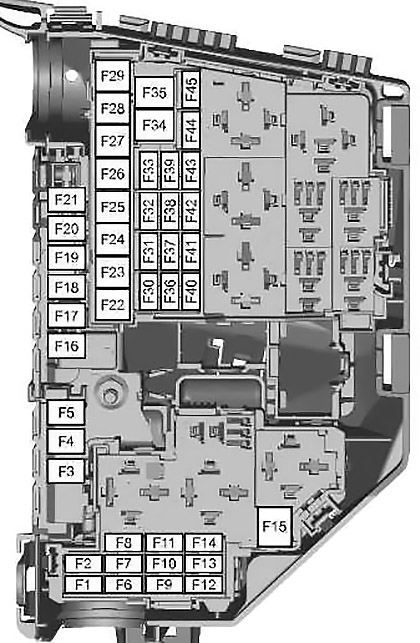

Schéma poistiek v motorovom priestore.
| Číslo | Amp [A] | Popis |
| F1 | 10 | Modul riadenia prevodovky (AWF21) |
| F1 | 15 | Modul riadenia prevodovky (MPS6) |
| F2 | 5 | Monitorovanie žhavičov (naftové motory) |
| F2 | 5 | Monitorovanie žhavičov odparovača (2,0 l Duratorq-TDCi Norma V a 2,2 l Duratorq-TDCi Norma V). |
| F3 | 70 | Ventilátor chladenia motora – dvojitý ventilátor (2,3 l Duratec-HE a 2,2 l Duratorq-TDCi automatický) |
| 80 | Elektrohydraulický posilovač riadenia (EHPAS) (1,6 l Duratec-16V Ti-VCT Norma V, 1,6 l EcoBoost SCTi, 2,0 l EcoBoost SCTi, 1,6 l Duratorq-TDCi Norma V a 2,0 l Duratorq-TDCi Norma V). | |
| F4 | 60 | Žhaviče |
| F5 | 60 | Ventilátor chladenia motora (1,6 l Duratorq-TDCi, 2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi, manuálny, 1,6 l Duratec-16V Ti-VCT Norma V, 2,0 l Duratec-HE, 2,3 l Duratec-HE, 2,0 l EcoBoost SCTi) |
| F5 | 70 | Ventilátor chladenia motora – dvojitý ventilátor (1,6 l EcoBoost SCTi) |
| F6 | 7,5 | Senzor HEGO (1,6 l Duratorq-TDCi) |
| F6 | 10 | Senzory HEGO 1; Senzor CMS; Senzor kyslíka (riadenie motora). |
| F6 | 20 | Žhavič odparovača (2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi Norma V) |
| F7 | 5 | Relé cievok |
| F8 | 10 | Modul riadenia systému prenosu; Dávkovač paliva; Senzor MAF; Ventil na kontrolu tlaku v palivovom vedení (riadenie motora). |
| F8 | 20 | Modul riadenia hnacieho ústrojenstva (2,0 l EcoBoost SCTi a 2,0 l Duratorq-TDCi Norma V) |
| F8 | 15 | Modul riadenia hnacieho ústrojenstva (1,6 l EcoBoost SCTi, 1,6 l Duratorq-TDCi a 2,2 l Duratorq-TDCi Norma V). |
| F9 | 10 | Senzor MAF; Vstrekovače paliva; Ventil variabilného nasávania; Ventil variabilného výfuku; Cievky zapaľovania (riadenie motora) |
| F9 | 5 | Odparovač čerpadla paliva (2,0 l Duratorq-TDCi Norma V) |
| F9 | 7,5 | Senzor MAF; Ventil bypass EGR; Čerpadlo paliva odparovača (2,2 l Duratorq-TDCi Norma V) (riadenie motora). |
| F9 | 7,5 | Ventil výfuku; Senzor TMAF; Aktívne otvorenie mriežky; Ventil bypass; Cievka relé; Pomocná funkcia; Čerpadlo vody (1,6 l EcoBoost SCTi). |
| F10 | 10 | Modul riadenia motora (2,0 l Duratorq-TDCi, 1,6 l Duratec-16V Ti-VCT Norma V) |
| F10 | 7,5 | Prídavná funkcia, čerpadlo vody (1,6 l EcoBoost SCTi). |
| F11 | 10 | Ventil PCV; Ventil VCV; Senzor vody v palive; Ventil akustického výfuku; Ventil na kontrolu vírenia; Ventil variabilného nasávania; Ventil EGR; Ventil na kontrolu oleja IVVT (riadenie motora); Senzor T.MAF; Ventil variabilného rozvodu výfuku; Aktívne otvorenie mriežky; Ventil na odvodnenie nádrže; Ventil na kontrolu turba; Ventil výfuku (riadenie motora). |
| F11 | 10 | Ventil na kontrolu turba; Senzor MAF; Aktívne otvorenie mriežky; Ventil EGR; Ventil VCV (1,6 l Duratorq-TDCi). |
| F11 | 5 | Senzor MAF; Senzor vody v palive; Aktívne otvorenie mriežky; Ventil na dávkovanie nasávania (2,0 l Duratorq-TDCi Norma V). |
| F11 | 7,5 | Tlak v palivovom vedení; Dávkovač paliva; Odparovač čerpadla paliva; Aktívne otvorenie mriežky (2,2 l Duratorq-TDCi Norma V). |
| F11 | 10 | Ventil na kontrolu turbodúchadla; Ventil variabilného rozvodu nasávania; Ventil variabilného rozvodu výfuku; Ventil na odvodnenie nádrže; Elektrický bypass ventil (1,6 l EcoBoost SCTi). |
| F12 | 15 | Cievky zapaľovania (1,6 l EcoBoost SCTi a 2,0 l EcoBoost SCTi) |
| F12 | 10 | Cievka na konektor; Ventil na odvodnenie nádrže; Spínač tlaku posilovača riadenia (riadenie motora). |
| F12 | 10 | Ventil EGR; Variabilná kontrola turba (2,0 l Duratorq-TDCi). |
| F12 | 5 | Cievky relé (2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi Norma V a 1,6 l Duratorq-TDCi). |
| F13 | 15 | Klimatizácia |
| F14 | 15 | Riscaldatore filtro olio diesel (2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V a 1,6 l Duratorq-TDCi) |
| F14 | 10 | Sensore HEGO (2,2 l Duratorq-TDCi Norma V) |
| F15 | 40 | Relè avviamento |
| F 16 | 80 | Riscaldatore aggiuntivo olio diesel (PTC) |
| F17 | 60 | Alimentazione quadro poistiek centrálne A |
| F18 | 60 | Alimentazione quadro poistiek centrálne B |
| F19 | 60 | Alimentazione quadro poistiek zadné C |
| F20 | 60 | Alimentazione quadro poistiek zadné D |
| F21 | 30 | VQM / iné ako VQM: prístrojová doska / audio / klimatizácia / FLR |
| F22 | 30 | Modulo tergicristallo anteriore |
| F23 | 30 | Vetro posteriore riscaldato |
| F24 | 30 | Lavacristalli svetlometov |
| F25 | 30 | Ventily ABS |
| F26 | 40 | Čerpadlo ABS |
| F27 | 25 | Riscaldatore carburante |
| F28 | 40 | Ventola riscaldatore |
| F29 | – | Nie je použité |
| F30 | 5 | Alimentazione ABS 30 |
| F31 | 15 | Klaksón |
| F32 | 5 | Riscaldatore carburante; Diaľkové ovládanie. |
| F33 | 5 | Modulo spínač svetla; Cievky quadro poistiek v motorovom priestore. |
| F34 | 40 | Vetro anteriore riscaldato (ľavá strana) |
| F35 | 40 | Vetro anteriore riscaldato (pravá strana) |
| F36 | 15 | Alimentazione tergicristallo posteriore 15 |
| F37 | 7,5 | Trysky vyhrievané umývačom predných skiel / FLR + FSM KL15. |
| F38 | 10 | Alimentazione PCM / TCM / EHPAS 15 |
| F39 | 15 | Systém osvetlenia predné adaptívne (AFS) |
| F40 | 5 | Modulo vyrovnávania svetlometov / AFS |
| F41 | 20 | Prístrojová doska |
| F42 | 5 | IP prístrojová doska |
| F43 | 15 | Modulo audio / BVC / modul DAB |
| F44 | 5 | AC automatické / AC manuálne |
| F45 | 5 | FLR (Štart Stop) |
| Nr | Popis |
| R1 | Relé štartovanie |
| R2 | Relé PCM |
| R3 | Relé spojka klimatizácia |
| R4 | Relé žhavič (motory Diesel); Ventil na odvodnenie (1,6 Duratec-16V Ti-VCT). |
| R5 | Relé ventilátor chladenie |
| R6 | Predné sklo vyhrievané |
| R7 | 15 relé |
| R8 | Relé fungovanie intermitentného stierača predného skla. |
| R9 | Relé klaksón |
| R10 | Relé čerpadlo umývača svetlometov |
| R11 | Relé zapnutie/vypnutie stierača predného skla. |
| R12 | Relé Auto Trans Startlock |
Quadro poistiek zadných.
| Číslo | Amp [A] | Popis |
| FA1 | 25 | Modul dverí (ľavé predné) (zdvihnúť/zhodiť okno, centrálne zamykanie, elektricky sklopné zrkadlo, vyhrievané zrkadlo) |
| FA2 | 25 | Modul dverí (pravé predné) (zdvihnúť/zhodiť okno, centrálne zamykanie, elektricky sklopné zrkadlo, vyhrievané zrkadlo). |
| FA3 | 25 | Modul dverí (ľavé zadné) (zdvihnúť/zhodiť okno) |
| FA4 | 25 | Modul dverí (pravé zadné) (hore/dole okno) |
| FA5 | 10 | Blokovanie zadné (bez modulov zadných dverí) |
| FA6 | 15 | Prítomné dodatočné napájanie |
| FA7 | 5 | Relé cievky |
| FA8 | 20 | Modul vozidla bez kľúča |
| FA9 | 5 | Relé cievky VQM (Štart Stop) |
| FA10 | – | Nez použité |
| FA11 | 20 | Príslušenstvo, modul prívesu |
| FA12 | 30 | Elektrické sedadlo vodiča |
| FB1 | – | Nez použité |
| FB2 | 15 | Modul odpruženia |
| FB3 | 15 | Vyhrievané sedadlo vodiča |
| FB4 | 15 | Vyhrievané sedadlo predného pasažiera |
| FB5 | 15 | Vyhrievané sedadlo zadné ľavé |
| FB6 | – | Nepoužíva sa |
| FB7 | 15 | Vyhrievané sedadlo vzadu vpravo |
| FB8 | 5 | Asistencia pri parkovaní, BLIS |
| FB9 | 30 | Elektrické sedadlo pre pasažiera vpredu |
| FB10 | 10 | Akustický signál proti krádeži |
| FB11 | – | Nepoužíva sa |
| FB12 | – | Nepoužíva sa |
| FC1 | – | Nepoužíva sa |
| FC2 | – | Nepoužíva sa |
| FC3 | – | Nepoužíva sa |
| FC4 | – | Nepoužíva sa |
| FC5 | 20 | Vozy bez kľúča |
| FC6 | – | Nepoužíva sa |
| FC7 | 5 | Modul funkcie pamäte sedadla |
| FC8 | 7,5 | Zábavný systém pre zadné sedadlá/CD menič. |
| FC9 | 20 | Audio zosilňovač |
| FC10 | 10 | Audio systém Sony |
| FC11 | – | Nepoužíva sa |
| FC12 | – | Nepoužíva sa |
Schéma poistiek a relé – Ford Mondeo
Týka sa vozidiel vyrobených v rokoch:
2010, 2011, 2012, 2013, 2014.
Poistka pre zapaľovač cigariet (zásuvky napájania) v Ford Mondeo je poistka F7 (zapaľovač) v paneli poistiek prístrojovej dosky a poistka FA6 (zásuvka pomocného napájania) v paneli poistiek vzadu.
Panel poistiek v kabíne
Nachádza sa pod odkladacou schránkou.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F1 | 7,5 | Modul volantu |
| F2 | 5 | Prístrojová doska |
| F3 | 10 | Vnútorné svetlá |
| F4 | 5 | Imobilizér motora |
| F5 | 7,5 | Adaptívny tempomat (ACC) |
| F6 | 5 | Senzor dažďa |
| F7 | 15 | Zapaľovač |
| F8 | 10 | Napájanie odblokovania viečka nádrže |
| F9 | 15 | Stierač predného – zadného skla |
| F10 | 15 | Stierač predného – predného skla |
| F11 | 10 | Napájanie odblokovania batožinového priestoru |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F12 | 10 | Napájanie bloku zátky nádrže |
| F13 | 20 | Čerpadlo paliva |
| F14 | 5 | Prijímač diaľkového ovládania, senzor pohybu vnútri |
| F15 | 5 | Zapaľovanie |
| F 16 | 5 | Signálny systém núdzového varovania (alarmový systém), OBD II (diagnostika palubného počítača) |
| F17 | 5 | Aktivátor vibrácie volantu |
| F18 | 10 | Napájanie SRS (airbag) |
| F19 | 7,5 | ABS, senzor náklonu (ESP), elektrická parkovacia brzda (EPB), napájanie pedálu akcelerátora |
| F20 | 7,5 | Elektronické napájanie, elektronická poistka, zrkadlo auto-zatemňujúce, upozornenie na opustenie jazdného pruhu |
| F21 | 15 | Audio systém (vrátane hlasového ovládania) |
| F22 | 5 | Spínač svetiel brzdy |
| F23 | 20 | Otváracia strecha |
| F24 | 5 | Stĺpik riadenia, modul klimatizácie |
Panel poistiek v motorovom priestore
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| F1 | 10 | Modul riadenia prevodovky (AWF21) |
| F1 | 15 | Modul riadenia prevodovky (MPS6) |
| F2 | 5 | Monitorovanie žhavičov (naftové motory) |
| F2 | 5 | Monitorovanie žhavičov odparovača (2,0 l Duratorq-TDCi Stage V) |
| F3 | 70 | Ventilátor chladenia motora – dvojitý ventilátor (2,3 l Duratec-FIE) |
| F3 | 80 | Elektrický hydraulický posilovač riadenia (EHPAS) (2,0 l Duratorq-TDCi) |
| F4 | 60 | Žhaviče |
| F5 | 60 | Ventilátor chladenia motora |
| F6 | 10 | Senzory HEGO 1 (riadenie motora), variabilné fázy rozvodu (riadenie motora), senzor CMS, senzor kyslíka |
| F6 | 20 | Žhavič odparovača |
| F7 | 5 | Vinutia relé |
| F8 | 10 | Modul riadenia systému prenosu |
| F8 | 20 | Modul riadenia systému prenosu (2,0 l Duratorq-TDCi Stage V) |
| F9 | 10 | Senzor MAF, ventil kontrola vírenia, vstrekovače paliva, ohrievač CCV PTC, ventil variabilného nasávania, ventil variabilného výfuku (riadenie motora) |
| F9 | 5 | Odparovač čerpadla paliva (2,0 l Duratorq-TDCi Stage V) |
| F10 | 10 | Modul riadenia motora |
| F11 | 10 | Ventil PCV, ventil VCV, senzor vody v palive, ventil Sonic Purge, ventil kontrola vírenia, ventil variabilného vstupu, ventil EGR, ventil kontrola oleja IWT (riadenie motora) |
| F11 | 5 | Senzor MAF, senzor vody v palive (2,0 l Duratorq-TDCi Stage V), aktívny uzáver mriežky |
| F12 | 10 | Ventil EGR, ventil variabilnej kontroly turbodúchadla, cievka na viečku; Ventil čistenia koša, spínač tlaku posilovača riadenia (riadenie motora) |
| F12 | 5 | Vinutia relé (2,0 l Duratorq-TDCi Stage V) |
| F13 | 15 | Relé klimatizácie |
| F14 | 15 | Ohrievač filtra paliva (2,0 l Duratorq-TDCi Stage V) |
| F14 | 20 | Čerpadlo podtlaku brzdy |
| F14 | 10 | Senzory HEGO (2,2L Duratorq-TDCi Stage V) |
| F15 | 40 | Relé štartovania |
| F 16 | 80 | Prídavný ohrievač na naftu (PTC) |
| F17 | 60 | Centrálny zdroj napájania panelu poistiek A |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F18 | 60 | Napájanie centrálneho panela poistiek B |
| F19 | 60 | Napájanie panela poistiek zadného C |
| F20 | 60 | Napájanie panela poistiek zadného D |
| F21 | – | Nepoužíva sa |
| F22 | 30 | Modul stierača |
| F23 | 30 | Vyhrievané zadné sklo |
| F24 | 30 | Osvetlenie svetlometov |
| F25 | 30 | Ventily ABS |
| F26 | 40 | Čerpadlo ABS |
| F27 | 30 | Vyhrievač paliva |
| F28 | 40 | Ventilátor vyhrievača |
| F29 | – | Nepoužíva sa |
| F30 | – | Nepoužíva sa |
| F31 | 15 | Klakson |
| F32 | 5 | Vyhrievač paliva – diaľkové ovládanie |
| F33 | 5 | Modul spínača svetla, cievky panela poistiek v motorovom priestore |
| F34 | 40 | Vyhrievané predné sklo (ľavá strana) |
| F35 | 40 | Vyhrievané predné sklo (pravá strana) |
| F36 | 5 | ABS |
| F37 | 10 | Vyhrievané trysky predných stieračov |
| F38 | 5 | Adaptívny tempomat (ACC) |
| F39 | 15 | Adaptívny systém predného osvetlenia (AFS) |
| F40 | – | Nepoužíva sa |
| F41 | 20 | Panel prístrojov |
| F42 | 10 | Modul riadenia motora, modul riadenia prevodovky, elektrický hydraulický posilovač riadenia (EHPAS) 15 napájanie. |
| F43 | 5 | Nastavenie polohy svetlometov, adaptívny systém predného osvetlenia (AFS) |
| F44 | – | Nepoužíva sa |
| F45 | 15 | Stierač zadného skla |
Poistková skrinka v batožinovom priestore

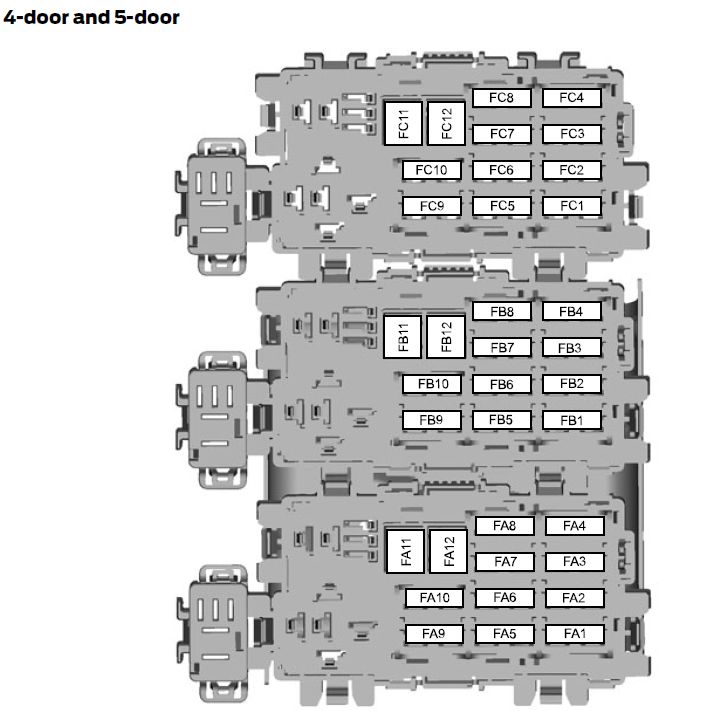

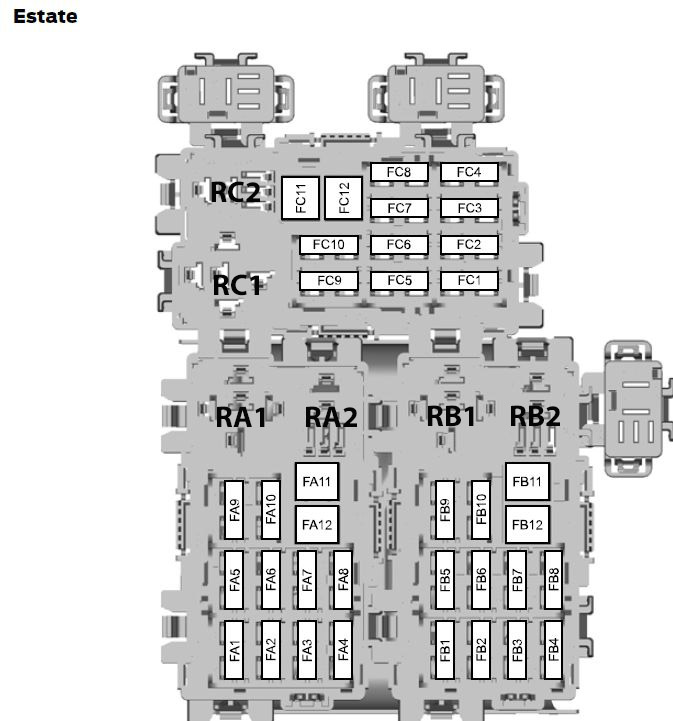

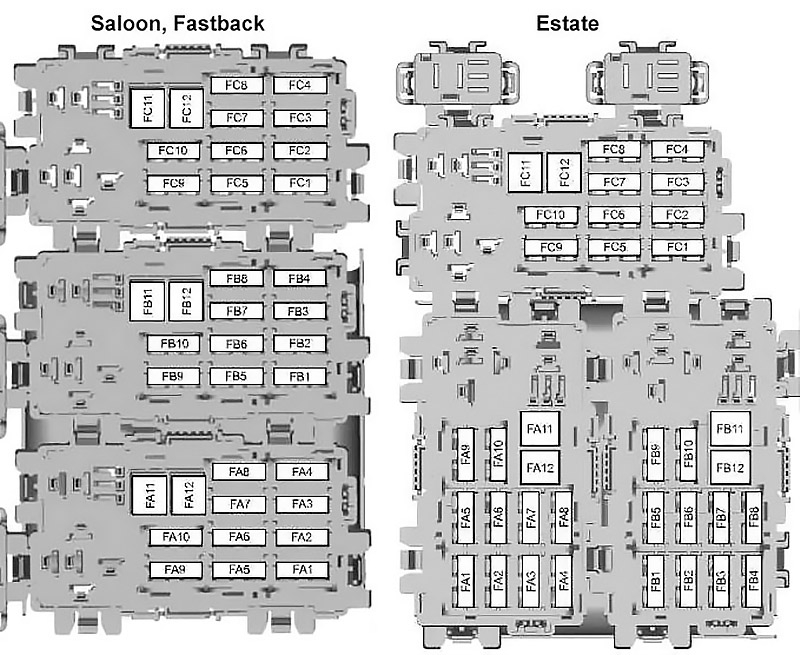

Poloha poistkovej skrinky
5 dverí: Odstráňte kryt naľavo od batožinového priestoru.
Station wagon: Uvoľnite spony a odstráňte kryt naľavo od batožinového priestoru.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| FA1 | 25 | Modul dverí (ľavé predné) (okno hore/dole, centrálne zamykanie, elektricky sklopné zrkadlo, vyhrievané zrkadlo) |
| FA2 | 25 | Modul dverí (pravé predné) (okno hore/dole, centrálne zamykanie, elektricky sklopné zrkadlo, vyhrievané zrkadlo) |
| FA3 | 25 | Modul dverí (ľavé zadné) (okno hore/dole) |
| FA4 | 25 | Modul dverí (pravé zadné) (okno hore/dole) |
| FA5 | 10 | Zamykanie zadných dverí (bez modulov zadných dverí) |
| FA6 | 15 | Zásuvka pomocného napájania |
| FA7 | 5 | Cievky relé |
| FA8 | 20 | Modul vozidla bez kľúča |
| FA9 | – | Nez použité |
| FA10 | 30 | Elektricky ovládané sedadlo vodiča |
| FA11 | 20 | Príslušenstvo, modul prívesu |
| FA12 | – | Nez použité |
| FB1 | 5 | Modul asistencie parkovania, informačný systém mŕtveho uhla (BUS) |
| FB2 | 15 | Modul zavesenia |
| FB3 | 15 | Vyhrievané sedadlo vodiča |
| FB4 | 15 | Vyhrievané sedadlo predného spolujazdca |
| FB5 | 15 | Vyhrievané zadné sedadlo na ľavej strane |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| FB6 | – | Nie je použité |
| FB7 | 15 | Vyhrievané zadné sedadlo vpravo |
| FB8 | – | Nie je použité |
| FB9 | 30 | Elektrické predné sedadlo pre cestujúceho |
| FB10 | 10 | Alarmový signalizátor |
| FB11 | – | Nie je použité |
| FB12 | – | Nie je použité |
| FC1 | – | Nie je použité |
| FC2 | – | Nie je použité |
| FC3 | – | Nie je použité |
| FC4 | – | Nie je použité |
| FC5 | 7,5 | CD menič, zábavný systém pre zadné sedadlá |
| FC6 | – | Nie je použité |
| FC7 | 5 | Funkčný modul pamäte sedadla |
| FC8 | 20 | Vstup bez kľúča |
| FC9 | 20 | Audio zosilňovač |
| FC10 | 10 | Audio systém Sony |
| FC11 | – | Nie je použité |
| FC12 | – | Nie je použité |
Schéma poistiek a relé – Ford Mondeo
Týka sa vozidiel vyrobených v rokoch:
2015, 2016, 2017, 2018, 2019.
Pre zapaľovač cigariet (zásuvky napájania) vo Ford Mondeo zodpovedajú poistky č. 10 (dodatočný napájací bod pre predného vodiča), č. 16 (dodatočný napájací bod pre konzolu) a č. 17 (dodatočný napájací bod v batožinovom priestore (iba kombi)) v poistke v poistkovej skrinke motorového priestoru.

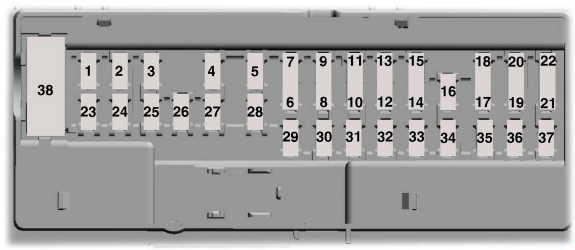

Panel poistiek v priestore pre cestujúcich

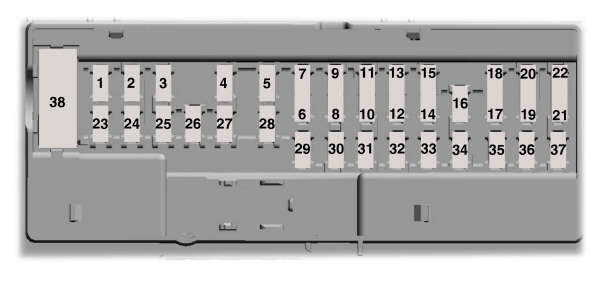

Nachádza sa za dekoratívnym panelom na ľavej strane stĺpika riadenia.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 10 A | Ambientné svetlo. Žiarovka v odkladacej schránke. Žiarovka v prahových doskách dverí. Stropná žiarovka. Osvetlenie batožinového priestoru. |
| 2 | 7,5 A | Pamäť sedadla. Podpora pre dolnú časť operadla sedadla šoféra. Elektrická panoramatická slnečná clona (iba 5 dverí). |
| 3 | 20A | Odomknutie dverí vodiča. Odomknutie viečka paliva. |
| 4 | 5A | Nepoužíva sa (rezerva). |
| 5 | 20A | Nepoužíva sa (rezerva). |
| 6 | 10 A | Nepoužíva sa (rezerva). |
| 7 | 10 A | Nepoužíva sa (rezerva). |
| 8 | 10 A | Alarm proti krádeži. |
| 9 | 10 A | Nepoužíva sa (rezerva). |
| 10 | 5A | Modul okna nakládky. |
| 11 | 5A | Modul bezpečnosti pripojený. |
| 12 | 7,5 A | Modul integrácie predného ovládania (klimatizácia a rádio). |
| 13 | 7,5 A | Stĺpik riadenia. Prístrojová doska. Konektor dátovej zbernice. |
| 14 | 10 A | Nepoužíva sa (rezerva). |
| 15 | 10 A | Brána dátovej zbernice. |
| 16 | 15A | Ochrana pre deti. Odomknutie skla batožinového priestoru. |
| 17 | 5A | Akustický signál s batériou zálohy. |
| 18 | 5A | Zapaľovanie. Spínač zapaľovania s tlačidlom. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 19 | 7,5 A | Smerovka deaktivácie airbagu pasažiera. |
| 20 | 7,5 A | Modul riadenia svetlometov. |
| 21 | 5A | Teplomer priestoru pre cestujúcich. Čidlo vlhkosti. |
| 22 | 5A | Nepoužívané (rezervné). |
| 23 | 10 A | Napájanie príslušenstva s oneskorením. |
| 24 | 20A | Blokovanie odblokovania. |
| 25 | 30A | Okno dverí vodiča. Zrkadlo vonkajšieho spätného zrkadla vodiča. |
| 26 | 30A | Okno predných dverí pasažiera. Zrkadlo vonkajšieho spätného zrkadla predného pasažiera. |
| 27 | 30A | Otvoriteľná strecha. |
| 28 | 20A | Audio zosilňovač. |
| 29 | 30A | Okno zadných dverí vodiča. |
| 30 | 30A | Okno zadných dverí na strane pasažiera. |
| 31 | 15 A | Nepoužívané (rezervné). |
| 32 | 10 A | Modul globálneho polohovania. Hlasové ovládanie (SYNC). Informačný a zábavný displej. Prijímač rádiových frekvencií. |
| 33 | 20A | Rádio. |
| 34 | 30A | Vlak spúšťania/zapaľovania (poistka #19.20.21.22,35,36.37, automatický spínač). |
| 35 | 5A | Modul riadenia obmedzení. |
| 36 | 15 A | Zrkadlo vnútorné auto-zatemňujúce. Modul vyhrievaného zadného sedadla. Modul CCD. Systém udržiavania jazdného pruhu. Automatické svetlomety. |
| 37 | 15 A | Modul pohonu všetkých kolies. Vyhrievaný volant. |
| 38 | 30A | Nepoužívané (rezervné). |

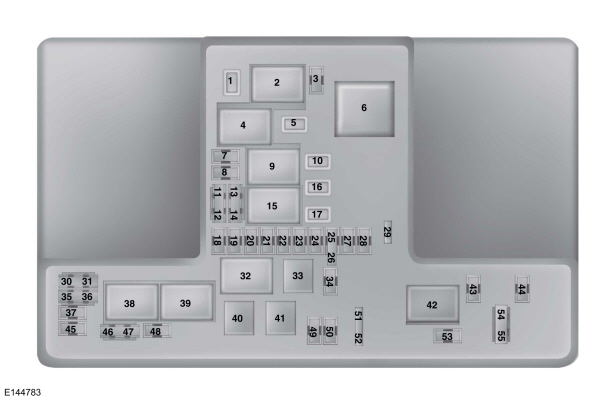

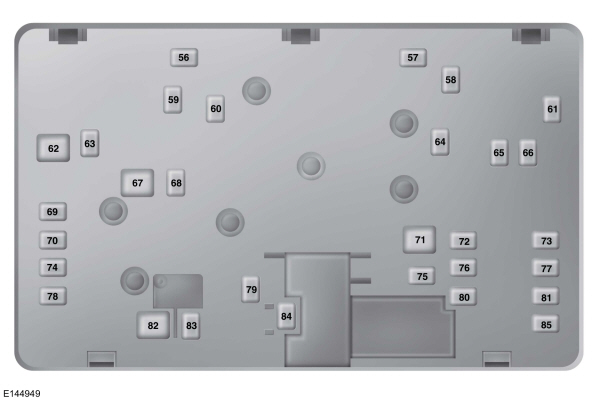

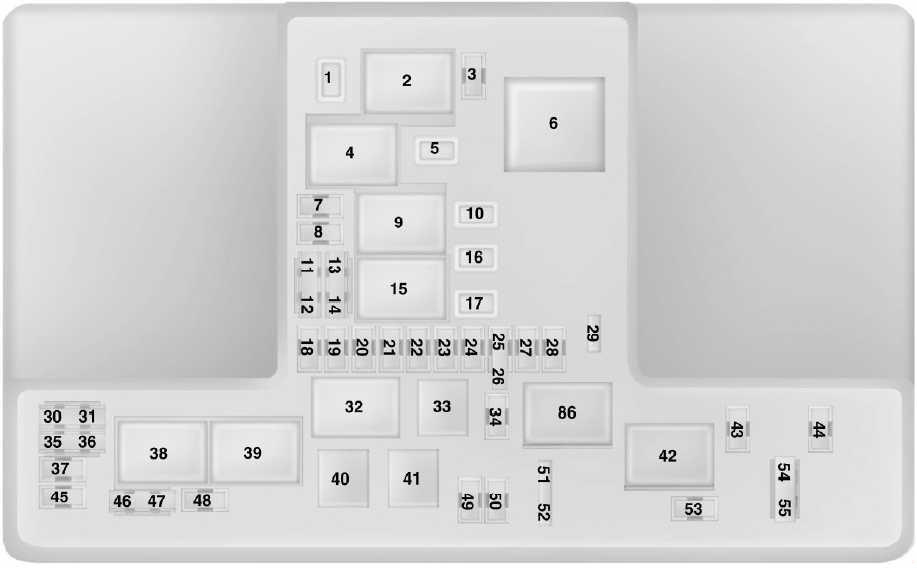

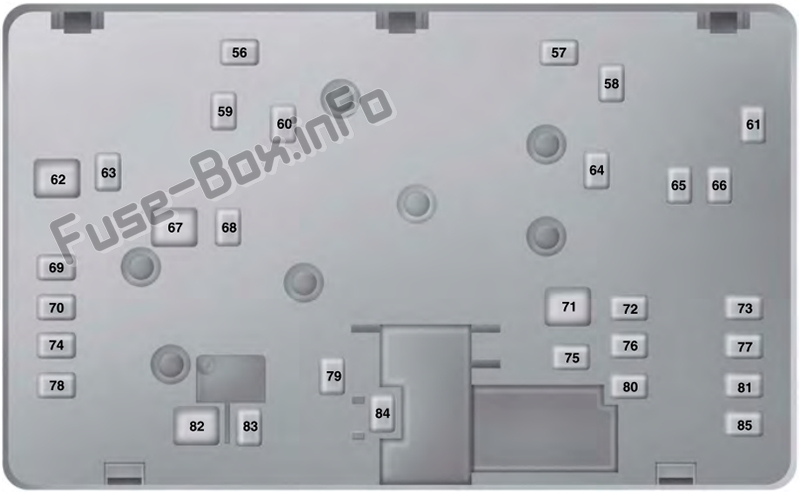

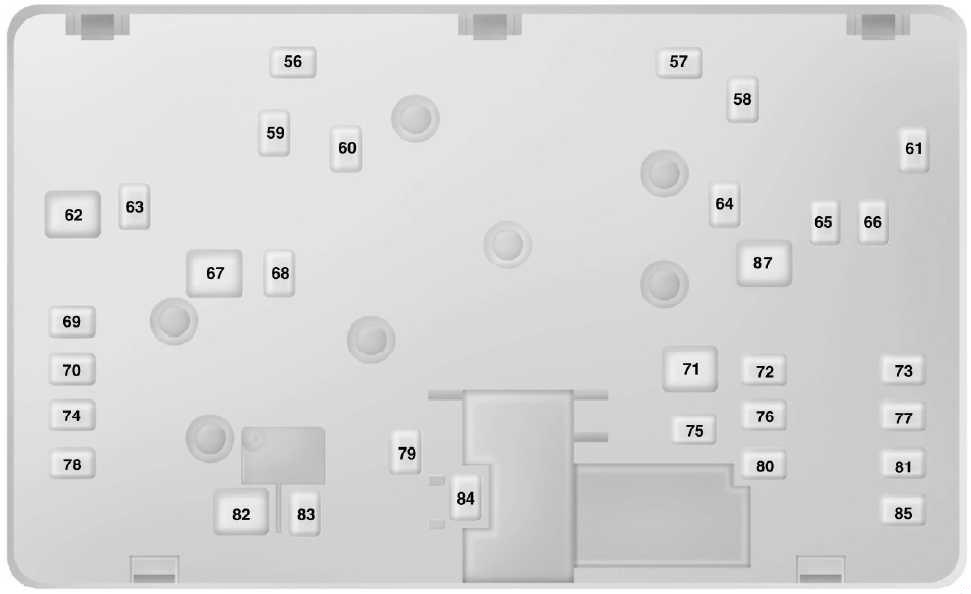

Poistková skrinka v motorovom priestore

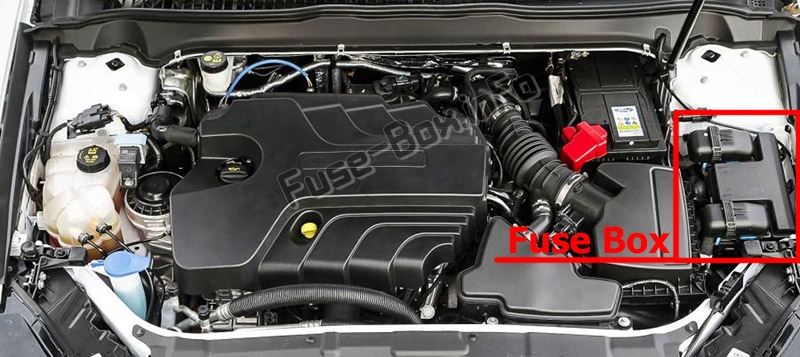

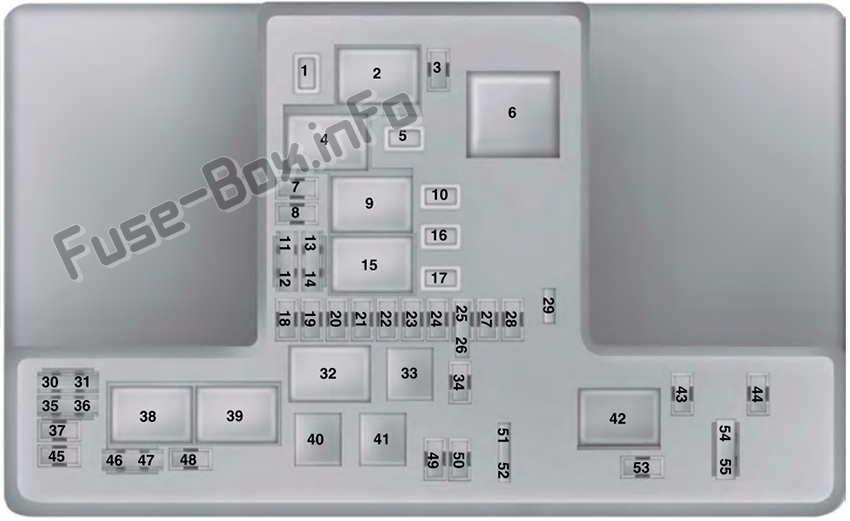

Poistková skrinka sa nachádza v motorovom priestore.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 25A | Motor stierača predného pravého okna. |
| 2 | — | Relé motorčeka štartovania. |
| 3 | 15 A | Automatické stierače (senzor dažďa). Zadný stierač. |
| 4 | — | Relé ventilátora. |
| 5 | 20A | Zadná poloha napájania pomocného zdroja konzoly. |
| 6 | — | Pomocné relé kúrenia. |
| 7 | 20 A | Modul riadenia systému trakcie. |
| 8 | 20A | Modul riadenia systému trakcie. |
| 9 | — | Relé modulu riadenia systému trakcie. |
| 10 | 20A | Predná poloha napájania pomocného zdroja pre vodiča. |
| 11 | 15 A | Modul riadenia systému trakcie. |
| 12 | 15 A | Modul riadenia systému trakcie. |
| 13 | 10 A | Modul riadenia systému trakcie. |
| 14 | 10 A | Modul riadenia systému trakcie. |
| 15 | — | Relé štartovania. |
| 16 | 20A | Poloha napájania pomocného zdroja konzoly. |
| 17 | 20A | Prídavná poloha napájania v batožinovom priestore (len kombi). |
| 18 | 10 A | Modul riadenia systému trakcie. |
| 19 | 10 A | Servoriadenie. |
| 20 | 10 A | Svetlomety. Spínač svetlometov. |
| 21 | 15 A | Modul riadenia prevodovky. Čerpadlo oleja prevodovky. |
| 22 | 10 A | Klimatizácia. |
| 23 | 15 A | Monitor mŕtveho uhla. Zadná kamera. Adaptívny tempomat. Indikátor varovania pred kolíziou. Modul kvality napätia. Senzor kvality vzduchu. |
| 24 | 10 A | Nepoužívané (rezervné). |
| 25 | 10 A | Systém prevencie zablokovania kolies. |
| 26 | 10 A | Modul riadenia systému trakcie. |
| 27 | — | Nepoužívané. |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 28 | 10 A | Čerpadlo zadného stierača. |
| 29 | — | Nepoužíva sa. |
| 30 | — | Nepoužíva sa. |
| 31 | — | Nepoužíva sa. |
| 32 | — | Relé chladiaceho ventilátora. |
| 33 | — | Relé klimatizácie. |
| 34 | 15 A | Elektrická blokácia stĺpika riadenia. |
| 35 | — | Nepoužíva sa. |
| 36 | — | Nepoužíva sa. |
| 37 | — | Nepoužíva sa. |
| 38 | — | Relé chladiaceho ventilátora. |
| 39 | — | Relé chladiaceho ventilátora. |
| 40 | — | Nepoužíva sa. |
| 41 | — | Relé klaksónu. |
| 42 | — | Relé čerpadla paliva. |
| 43 | — | Nepoužíva sa. |
| 44 | 5A | Tryska vyhrievaného stierača. |
| 45 | — | Nepoužíva sa. |
| 46 | 10 A | Alternátor. |
| 47 | 10 A | Spínač brzdy. |
| 48 | 20A | Klaksón. |
| 49 | 5A | Monitor masívneho prúdenia vzduchu. |
| 49 | 20A | Vyhrievací prvok paliva-Diesel. |
| 50 | 10 A | Chladiaci ventilátor prevodovky. |
| 51 | — | Nepoužíva sa. |
| 52 | — | Nepoužíva sa. |
| 53 | 10 A | Elektrické sedadlá. |
| 54 | 5A | Diaľkové ovládanie vyhrievača na palivo. |
| 55 | 5A | Nepoužíva sa (rezerva). |
Poistková skrinka – dno
V dne poistkovej skrinky sa nachádzajú poistky.
Aby ste sa dostali dovnútra, vykonajte nasledujúce kroky:
1) Odomknite dve spony umiestnené na oboch stranách poistkovej skrinky.
2) Zdvihnite vnútornú stranu poistkovej skrinky z kolíka.
3) Posuňte poistkovú skrinku smerom k stredu motorového priestoru.
4) Otočte vonkajšiu stranu poistkovej skrinky, aby ste sa dostali na spodnú časť.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| 56 | — | Nepoužíva sa. |
| 57 | 20A | Odparovač Diesel. |
| 58 | 30A | Čerpadlo paliva. |
| 59 | 30A / 40A | Chladiaci ventilátor (30A). Chladiaci ventilátor (40A – DW10F a 2.0L GTDI AU). |
| 60 | 30A / 40A | Chladiaci ventilátor (30A). Chladiaci ventilátor (40A – DW10F a 2.0L GTDI AU). |
| 61 | 40A | Vyhrievaný prvok predného skla na ľavej strane. |
| 62 | 50A | Modul riadenia karosérie. |
| 63 | 25A / 30A | Chladiaci ventilátor (25A). Chladiaci ventilátor (30A – DW10F a 2.0L GTDI AU). |
| 64 | 30A | Pomocné kúrenie. |
| 65 | 20A | Vyhrievané predné sedadlo. |
| 66 | 40A | Vyhrievaný prvok predného skla na pravej strane. |
| 67 | 50A | Modul riadenia karosérie. |
| 68 | 40A | Vyhrievané zadné sklo. |
| 69 | 30A | Systém prevencie zablokovania kolies. |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 70 | 30A | Sedadlo pre cestujúcich. |
| 71 | 60A | Pomocné kúrenie. |
| 72 | 30A | Otvorená strecha |
| 73 | 20A | Vyhrievané zadné sedadlo. |
| 74 | 30A | Modul sedadla vodiča. |
| 75 | 30A | Pomocné kúrenie. |
| 76 | 20A | Čerpadlo oleja prevodovky. |
| 77 | 30A | Modul sedadla s klimatizáciou. |
| 78 | 40A | Modul ťahania prívesu. |
| 79 | 40A | Motor ventilátora. |
| 80 | 30A | Napájaný modul batožinového priestoru. |
| 81 | 40A | Inverter 220 V. |
| 82 | 60A | Čerpadlo systému prevencie zablokovania. |
| 83 | 25A | Motor predného stierača vpravo. |
| 84 | 30A | Elektromagnet motorčeka na štartovanie. |
| 85 | 20A | Kúrenie paliva. |
Ford Mondeo (2015-2021…) – schéma poistkovej skrinky
Rok výroby: 2015, 2016, 2017, 2018, 2019, 2020, 2021
Poistky zapaľovača cigariet (zásuvka napájania) v Ford Mondeo sú poistky č. 10 (dodatočný napájací bod pred vodičom), č. 16 (pomocný napájací bod konzoly) a č. 17 (pomocný napájací bod batožinového priestoru (iba kombi)) v poistke motorového priestoru.
2015-2019
Panel poistiek v kabíne
Poloha poistkovej skrinky
Nachádza sa za dekoračným panelom naľavo od stĺpika riadenia.
Schéma poistkovej skrinky
Priradenie poistiek v kabíne
| Nr | Hodnotenie Amp | Chránené komponenty |
|---|---|---|
| Nr | Hodnotenie Amp | Chránené komponenty |
| 1 | 10 A | Osvetlenie prostredia. Žiarovka na rukavice. Žiarovka v kúpeľni. Stropná lampa. Osvetlenie batožinového priestoru. |
| 2 | 7,5 A | Sedadlo s pamäťou. Bedrová opierka vodiča. Panoramatická slnečná clona (iba verzia 5 dverí). |
| 3 | 20A | Odblokovanie dverí vodiča. Odblokovanie viečka nádrže. |
| 4 | 5A | Nepoužívané (rezervné). |
| 5 | 20A | Nepoužívané (rezervné). |
| 6 | 10 A | Nepoužívané (rezervné). |
| 7 | 10 A | Nepoužívané (rezervné). |
| 8 | 10 A | Akustická alarmová signalizácia. |
| 9 | 10 A | Nepoužívané (rezervné). |
| 10 | 5A | Modul elektrického otvárania zadného veka. |
| 11 | 5A | Modul bezpečnosti pripojený. |
| 12 | 7,5 A | Modul integrácie predného ovládania (ovládanie klimatizácie a rádia). |
| 13 | 7,5 A | Stĺpik riadenia. Prístrojová doska. Konektor dátovej zbernice. |
| 14 | 10 A | Nepoužívané (rezervné). |
| 15 | 10 A | Dvere dátovej zbernice. |
| 16 | 15A | Ochrana pre deti. Odblokovanie skla batožinového priestoru. |
| 17 | 5A | Akustický signalizátor s batériovým napájaním. |
| 18 | 5A | Zapaľovanie. Stlačte spínač zapaľovania. |
| Nr | Hodnotenie Amp | Chránené komponenty |
|---|---|---|
| 19 | 7,5 A | Smerovka deaktivácie airbagu pre cestujúcich. |
| 20 | 7,5 A | Modul riadenia svetlometov. |
| 21 | 5A | Teplomer v kabíne. Senzor vlhkosti. |
| 22 | 5A | Nepoužíva sa (rezervný). |
| 23 | 10 A | Napájanie príslušenstva so zdržaním. |
| 24 | 20A | Blokovanie odblokovania. |
| 25 | 30A | Okno v dverách vodiča. Zrkadlo na vonkajšej strane vodiča. |
| 26 | 30A | Okno v dverách pasažiera. Zrkadlo v dverách pasažiera. |
| 27 | 30A | Otvoriteľná strecha. |
| 28 | 20A | Audio zosilňovač. |
| 29 | 30A | Sklo zadných dverí na strane vodiča. |
| 30 | 30A | Sklo zadných dverí na strane pasažiera. |
| 31 | 15 A | Nepoužíva sa (rezervný). |
| 32 | 10 A | Modul globálneho polohovania. Hlasové ovládanie (SYNC). Informačný a zábavný displej. Prijímač rádiových frekvencií. |
| 33 | 20A | Rádio. |
| 34 | 30A | Bus Run / Start (poistky č. 19.20.21.22,35,36,37, automatický spínač). |
| 35 | 5A | Modul riadenia obmedzení. |
| 36 | 15 A | Zrkadlo na vnútornej strane so funkciou automatického zatemnenia. Modul vyhrievaného zadného sedadla. Modul CCD. Systém udržania v jazdnom pruhu. Automatické svetlomety. |
| 37 | 15 A | Modul pohonu všetkých kolies. Vyhrievaný volant. |
| 38 | 30A | Nepoužíva sa (rezervný). |
Poistková skrinka v motorovom priestore
Poloha poistkovej skrinky
Poistková skrinka sa nachádza v motorovom priestore.
Schéma poistkovej skrinky
ad vertisements
https://googleads.g.doubleclick.net/pagead/ads?client=ca-pub-1901614450140333&output=html&h=200&slotname=4990925628&adk=1228614436&adf=1638084707&pi=t.ma~as.4990925628&w=829&fwrn=16&lmt=1618611842&rafmt=11&psa=0&format=829×200&url=https%3A%2F%2F7zpounclrk6pmhj26uun322c2u-ac4c6men2g7xr2a-fuse-box-info.translate.goog%2Fford%2Fford-mondeo-mk5-2015-2019-fuses-and-relays&flash=0&wgl=1&dt=1618611841120&bpp=4&bdt=764&idt=1278&shv=r20210414&cbv=r20190131&ptt=9&saldr=aa&prev_fmts=0x0%2C829x200%2C829x280&nras=1&correlator=2100669278464&frm=6&ife=1&pv=1&ga_vid=1887458682.1618611842&ga_sid=1618611842&ga_hid=1669983880&ga_fc=0&nhd=1&rplot=4&u_tz=120&u_his=5&u_java=0&u_h=768&u_w=1366&u_ah=728&u_aw=1366&u_cd=24&u_nplug=3&u_nmime=4&adx=83&ady=7580&biw=-12245933&bih=-12245933&isw=1351&ish=509&ifk=3807077385&scr_x=-12245933&scr_y=-12245933&eid=44739547%2C21066430%2C44740079&oid=3&pvsid=1312092309777504&pem=88&top=http%3A%2F%2Ftranslate.google.com&eae=0&brdim=0%2C0%2C0%2C0%2C1366%2C0%2C0%2C0%2C1366%2C509&vis=2&rsz=%7C%7CeE%7C&abl=CS&pfx=0&fu=128&bc=23&ifi=4&uci=4.5858poh8zqk8&fsb=1&xpc=TZpwhD4owd&p=https%3A//7zpounclrk6pmhj26uun322c2u-ac4c6men2g7xr2a-fuse-box-info.translate.goog&dtd=1286
Priradenie poistiek a relé v poistkovej skrinke
| Nr | Hodnotenie Amp | Chránené komponenty |
|---|---|---|
| Nr | Hodnotenie Amp | Chránené komponenty |
| 1 | 25A | Motor stierača predného skla na pravej strane. |
| 2 | – | Relé motorčeka štartovania. |
| 3 | 15 A | Automatické stierače (senzor dažďa). Zadný stierač. |
| 4 | – | Relé motora ventilátora. |
| 5 | 20A | Dodatočný napájací bod na zadnej strane konzoly. |
| 6 | – | Pomocné relé kúrenia. |
| 7 | 20 A | Modul riadenia systému trakcie. |
| 8 | 20A | Modul riadenia systému trakcie. |
| 9 | – | Relé modulu riadenia pohonného ústrojenstva. |
| 10 | 20A | Dodatočný napájací bod vpredu pre vodiča. |
| 11 | 15 A | Modul riadenia systému trakcie. |
| 12 | 15 A | Modul riadenia systému trakcie. |
| 13 | 10 A | Modul riadenia systému trakcie. |
| 14 | 10 A | Modul riadenia systému trakcie. |
| 15 | – | Relé štartovania. |
| 16 | 20A | Dodatočná napájacia zásuvka konzoly. |
| 17 | 20A | Pomocný napájací bod batožinového priestoru (iba kombi). |
| 18 | 10 A | Modul riadenia systému trakcie. |
| 19 | 10 A | Posilňovač riadenia. |
| 20 | 10 A | Svetlomety. Spínač svetlometov. |
| 21 | 15 A | Modul riadenia prevodovky. Čerpadlo oleja prevodovky. |
| 22 | 10 A | Klimatizácia. |
| 23 | 15 A | Monitor mŕtveho uhla. Zadná kamera. Adaptívny tempomat. Indikátor varovania o kolízii. Modul kvality napätia. Senzor kvality vzduchu. |
| 24 | 10 A | Nepoužíva sa (rezerva). |
| 25 | 10 A | Systém prevencie zablokovania kolies. |
| 26 | 10 A | Modul riadenia systému trakcie. |
| 27 | – | Nepoužíva sa. |
| Nr | Valutácia Amp | Chránené komponenty |
|---|---|---|
| 28 | 10 A | Čerpadlo stierača zadného okna. |
| 29 | – | Nepoužíva sa. |
| 30 | – | Nepoužíva sa. |
| 31 | – | Nepoužíva sa. |
| 32 | – | Relé chladiaceho ventilátora. |
| 33 | – | Relé klimatizácie. |
| 34 | 15 A | Elektrický zámok stĺpika riadenia. |
| 35 | – | Nepoužíva sa. |
| 36 | – | Nepoužíva sa. |
| 37 | – | Nepoužíva sa. |
| 38 | – | Relé chladiaceho ventilátora. |
| 39 | – | Relé chladiaceho ventilátora. |
| 40 | – | Nepoužíva sa. |
| 41 | – | Relé klaksónu. |
| 42 | – | Relé čerpadla paliva. |
| 43 | – | Nepoužíva sa. |
| 44 | 5A | Vyhrievaná tryska stierača. |
| 45 | – | Nepoužíva sa. |
| 46 | 10 A | Alternátor. |
| 47 | 10 A | Spínač brzdového systému. |
| 48 | 20A | Klaksón. |
| 49 | 5A | Monitor masívneho prúdenia vzduchu. |
| 49 | 20A | Ohrievač paliva – Diesel. |
| 50 | 10 A | Chladiaci ventilátor prevodovky. |
| 51 | – | Nepoužíva sa. |
| 52 | – | Nepoužíva sa. |
| 53 | 10 A | Elektrické sedadlá. |
| 54 | 5A | Diaľkové ovládanie ohrievača na palivo. |
| 55 | 5A | Nepoužíva sa (rezerva). |
Poistková skrinka – dno
Poloha poistkovej skrinky
Na spodnej časti poistkovej skrinky sa nachádzajú poistky.
Aby ste sa dostali dovnútra, vykonajte nasledujúce kroky:
1) Odomknite dve spony umiestnené na oboch stranách poistkovej skrinky.
2) Zdvihnite vnútornú stranu poistkovej skrinky z lôžka.
3) Posuňte poistkovú skrinku smerom k stredu motorového priestoru.
4) Otočte vonkajšiu stranu poistkovej skrinky, aby ste sa dostali k spodnej časti.
ad vertisements
Schéma poistkovej skrinky
Priradenie poistiek v distribučnej skrinke (dno)
| Č. | Hodnotenie Amp | Chránené komponenty |
|---|---|---|
| Č. | Hodnotenie Amp | Chránené komponenty |
| 56 | – | Nepoužíva sa. |
| 57 | 20A | Naftový odparovač. |
| 58 | 30A | Čerpadlo paliva. |
| 59 | 30A / 40A | Chladiaci ventilátor (30A). Chladiaci ventilátor (40A – DW10F a 2,0L GTDI AU). |
| 60 | 30A / 40A | Chladiaci ventilátor (30A). Chladiaci ventilátor (40A – DW10F a 2,0L GTDI AU). |
| 61 | 40A | Vyhrievaný prvok predného skla na ľavej strane. |
| 62 | 50A | Modul riadenia karosérie. |
| 63 | 25A / 30A | Chladiaci ventilátor (25A). Chladiaci ventilátor (30A – DW10F a 2,0L GTDI AU). |
| 64 | 30A | Prídavný ohrievač. |
| 65 | 20A | Vyhrievané predné sedadlo. |
| 66 | 40A | Vyhrievaný prvok predného skla na pravej strane. |
| 67 | 50A | Modul riadenia karosérie. |
| 68 | 40A | Vyhrievané zadné sklo. |
| 69 | 30A | Systém prevencie zablokovania kolies. |
| Nr | Hodnotenie Amp | Chránené komponenty |
|---|---|---|
| 70 | 30A | Sedadlo pre cestujúcich. |
| 71 | 60A | Prídavný ohrievač. |
| 72 | Otvoriteľná strecha. | |
| 73 | Vyhrievané zadné sedadlo. | |
| 74 | Modul sedadla vodiča. | |
| 75 | Prídavný ohrievač. | |
| 76 | Čerpadlo oleja prevodovky. | |
| 77 | Modul sedadla s klimatizáciou. | |
| 78 | Modul ťahania prívesu. | |
| 79 | Motor ventilátora. | |
| 80 | Modul batožinového priestoru s elektrickým pohonom. | |
| 81 | Inverter 220 V. | |
| 82 | Čerpadlo systému proti zablokovaniu. | |
| 83 | Motor predného stierača na pravej strane. | |
| 84 | Elektromagnetický ventil motora štartéra. | |
| 85 | Ohrievač paliva. |
Ford Mondeo – schéma poistky
Rok výroby: 2020.
Vozy vyrobené od 04.09.2019
Riadiaca jednotka napájania
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 25 A1 | Motor stierača predného pravého okna. |
| 2 | — | Relé motorčeka štartovania. |
| 3 | 15 A2 | Automatické stierače (senzor dažďa); Stierač zadného okna. |
| 4 | — | Relé motorčeka ventilátora. |
| 5 | 20 A1 | Zadná časť zásuvky dodatočného napájania v konzole. |
| 6 | — | Relé dodatočného ohrievača. |
| 7 | 20 A2 | Modul riadenia pohonného ústrojenstva. |
| 8 | 20 A2 | Modul riadenia pohonného ústrojenstva. |
| 9 | — | Relé modulu riadenia pohonného ústrojenstva. |
| 10 | 20 A1 | Zásuvka dodatočného napájania predná strana vodiča. |
| 11 | 15 A3 | Modul riadenia pohonného ústrojenstva. |
| 12 | 15 A3 | Modul riadenia pohonného ústrojenstva. |
| 13 | 10 A3 | Modul riadenia pohonného ústrojenstva. |
| 14 | 10 A3 | Modul riadenia pohonného ústrojenstva. |
| 15 | — | Relé zapaľovania/štartovania. |
| 16 | 20 A1 | Zásuvka dodatočného napájania v konzole. |
| 17 | — | Nepoužívané. |
| 18 | 10 A2 | Modul riadenia pohonného ústrojenstva. |
| 19 | 10 A2 | Systém asistencie riadenia. |
| 20 | 10 A2 | Svetlomety; Spínač svetlometov. |
| 21 | 15 A2 | Modul riadenia prevodovky; Čerpadlo oleja prevodovky. |
| 22 | — | Nepoužívané. |
| 23 | 15 A2 | Monitorovanie mŕtveho uhla; Zadná kamera; Systém adaptívneho tempomatu; Kontrolka funkcie upozornenia na kolíziu; Modul kvality napätia; Senzor kvality vzduchu. |
| 24 | — | Nepoužívané. |
| 25 | 10 A3 | Systém prevencie zablokovania kolies počas brzdenia. |
| 26 | 10 A3 | Modul riadenia pohonného ústrojenstva. |
| 27 | — | Nepoužívané. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 28 | 10 A2 | Čerpadlo ostrekovača zadného okna. |
| 29 | — | Nie je použité. |
| 30 | — | Nie je použité. |
| 31 | — | Nie je použité. |
| 32 | — | Relé ventilátora chladenia. |
| 33 | — | Relé klimatizačného systému. |
| 34 | 15 A2 | Elektrický zámok stĺpika riadenia. |
| 35 | — | Nie je použité. |
| 36 | — | Nie je použité. |
| 37 | — | Nie je použité. |
| 38 | — | Relé čerpadla podtlaku. |
| 39 | — | Relé čerpadla podtlaku. |
| 40 | — | Relé čerpadla paliva. |
| 41 | — | Relé akustického signálu. |
| 42 | — | Nie je použité. |
| 43 | — | Nie je použité. |
| 44 | 5 A2 | Vyhrievanie trysky ostrekovača. |
| 45 | 5 A2 | Monitorovanie čerpadla podtlaku. |
| 46 | 10 A3 | Nie je použité (rezerva). |
| 47 | 10 A3 | Spínač on/off bŕzd. |
| 48 | 20 A2 | Akustický signál. |
| 49 | 5 A2 | Monitorovanie prietokomeru vzduchu. |
| 50 | — | Nie je použité. |
| 51 | 15 A3 | Kontrola systému meniča. |
| 52 | 15 A3 | Elektronický riadiaci modul batérie. |
| 53 | 10 A2 | Elektricky nastaviteľné sedadlá. |
| 54 | 10 A3 | Elektrické chladenie čerpadla. |
| 55 | 10 A3 | Elektrický klimatizačný systém. |
1Poistka typu M.
2Micropoistka.
3Micropoistka dvojitá.
Riadiaca jednotka napájania — dno
V dolnej časti poistkovej skrinky sa nachádzajú poistky. Ak chcete získať prístup k dolnej časti poistkovej skrinky:
- Uvoľnite dva háky umiestnené na oboch stranách poistkovej skrinky.
- Zdvíhajte vnútornú stranu poistkovej skrinky z podpory.
- Posuňte poistkovú skrinku smerom k stredu motorového priestoru.
- Otočte vonkajšiu stranu poistkovej skrinky, aby ste dosiahli dno.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 56 | — | Nepoužíva sa. |
| 57 | 20 A4 | Vaporizač motora Diesel. |
| 58 | 30 A4 | Čerpadlo paliva. |
| 59 | 30 A5 | Ventilátor |
| 40 A5 | Ventilátor (DW10F a 2,0L GTDI AU). | |
| 60 | 30 A5 | Ventilátor |
| 40 A5 | Ventilátor (DW10F a 2,0L GTDI AU). | |
| 61 | 40 A4 | Vyhrievací prvok čelného skla na ľavej strane. |
| 62 | 50 A5 | Modul riadenia systémov karosérie. |
| 63 | 25 A4 | Ventilátor |
| 30 A4 | Ventilátor (DW10F a 2,0L GTDI AU). | |
| 64 | 30 A4 | Prídavný ohrievač. |
| 65 | 20 A4 | Vyhrievané predné sedadlo. |
| 66 | 40 A4 | Vyhrievací prvok čelného skla na pravej strane. |
| 67 | 50 A5 | Modul riadenia systémov karosérie. |
| 68 | 40 A4 | Vyhrievané zadné sklo. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 69 | 30 A4 | Systém prevencie zablokovania kolies počas brzdenia. |
| 70 | 30 A4 | Sedadlo pasažiera. |
| 71 | 60 A5 | Prídavný ohrievač. |
| 72 | 30 A4 | Otvorená strecha. |
| 73 | 20 A4 | Vyhrievané zadné sedadlo. |
| 74 | 30 A4 | Modul sedadla vodiča. |
| 75 | 30 A4 | Prídavný ohrievač. |
| 76 | 20 A4 | Čerpadlo oleja prevodovky. |
| 77 | 30 A4 | Modul sedadla so systémom vyhrievania a klimatizácie. |
| 78 | 40 A4 | Modul ťahania prívesu. |
| 79 | 40 A4 | Motor ventilátora. |
| 80 | 30 A4 | Modul elektrického batožinového priestoru. |
| 81 | 40 A4 | Inverter 220 V. |
| 82 | 60 A5 | Čerpadlo systému prevencie zablokovania kolies počas brzdenia. |
| 83 | 25 A4 | Motor predného stierača vpravo. |
| 84 | 30 A4 | Elektromagnet štartovacieho motora. |
| 85 | 20 A4 | Palivom napájaný ohrievač. |
4Poistka typu M.
5Poistka typu J.
Poistková skrinka v priestore pre cestujúcich
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | — | Nepoužíva sa. |
| 2 | 7,5 A6 | Sedadlo s funkciou pamäte; Bedrová opierka pre vodiča; Elektrická slnečná clona panoramatickej strechy (iba modely s piatimi dverami). |
| 3 | 20 A6 | Odomknutie dverí vodiča; Odomknutie viečka nádrže na palivo. |
| 4 | 5 A6 | Nepoužíva sa (rezervné). |
| 5 | 20 A6 | Nepoužíva sa (rezervné). |
| 6 | 10 A7 | Nepoužíva sa (rezervné). |
| 7 | 10 A7 | Nepoužíva sa (rezervné). |
| 8 | 10 A7 | Siréna systému varovania. |
| 9 | 10 A7 | Nepoužíva sa (rezervné). |
| 10 | 5 A7 | Modul pre elektrické ovládanie zadného veka. |
| Modul riadenia systému Telematics. | ||
| 11 | 5 A7 | Integrovaný bezpečnostný modul. |
| 12 | 7,5 A7 | Modul integrácie predného ovládania (ovládanie klimatizácie a rádia). |
| 13 | 7,5 A7 | Stĺpik riadenia; Prístrojová doska; Diagnostický konektor. |
| 14 | 10 A7 | Nepoužíva sa (rezervné). |
| 15 | 10 A7 | Brána diagnostického konektora. |
| 16 | 15 A6 | Blokovanie otvárania dverí deťmi; Uvoľnenie zdvíhacieho skla batožinového priestoru. |
| 17 | 5 A7 | Siréna alarmu napájaná batériou. |
| 18 | 5 A7 | Spínač zapaľovania; Tlačidlo spínača zapaľovania. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 19 | 7,5 A7 | Kontrolná kontrolka deaktivácie airbagu pasažiera. |
| 20 | 7,5 A7 | Modul riadenia svetlometov. |
| 21 | 5 A7 | Teplomer v priestore pre cestujúcich; Senzor vlhkosti. |
| 22 | 5 A7 | Nez použité (rezervné). |
| 23 | 10 A6 | Napájanie príslušenstva oneskorené. |
| 24 | 20 A6 | Blokovanie/odomknutie. |
| 25 | 30 A6 | Okno dverí vodiča; Zrkadlo v dverách vodiča. |
| 26 | 30 A6 | Okno dverí predného pasažiera; Zrkadlo v dverách predného pasažiera. |
| 27 | 30 A6 | Otvoriteľná strecha. |
| 28 | 20 A6 | Audio zosilňovač. |
| 29 | 30 A6 | Okno zadných dverí na strane vodiča. |
| 30 | 30 A6 | Okno zadných dverí na strane pasažiera. |
| 31 | 15 A6 | Nez použité (rezervné). |
| 32 | 10 A6 | Modul satelitného lokalizačného systému; Hlasové ovládanie (SYNC); Informačný displej a systém spotrebnej elektroniky; Prijímač rádiových frekvencií. |
| 33 | 20 A6 | RÁDIO. |
| 34 | 30 A6 | Poistka štartovania/zapínania (poistky č. 19, 20, 21, 22, 35, 36, 37, spínač inštalácie). |
| 35 | 5 A6 | Modul riadenia systému doplnkovej bezpečnosti. |
| 36 | 15 A6 | Vnútorné zrkadlo s funkciou automatického zatemnenia; Modul vyhrievaného zadného sedadla; Modul CCD; Systém asistencie pri udržiavaní jazdného pruhu; Automatická kontrola diaľkových svetiel. |
| 37 | 15 A6 | Vyhrievaný volant. |
| 38 | 30 A6 | Nez použité (rezervné). |
Ford Mondeo – schéma poistkovej skrinky
Rok výroby: 2021, 2022.
Vozy vyrobené od 01.04.2021
Poistková skrinka napájania
| Číslo | Amperáže [A] | Popis |
|---|---|---|
| Číslo | Amperáže [A] | Popis |
| 1 | 25 A1 | Motor stierača predného pravého. |
| 2 | — | Relé štartovacieho motora. |
| 3 | 15 A2 | Automatické stierače (senzor dažďa); Stierač zadného okna. |
| 4 | — | Relé ventilátora. |
| 5 | 20 A1 | Zadná časť zásuvky dodatočného napájania v konzole. |
| 6 | — | Relé dodatočného ohrievača. |
| 7 | 20 A2 | Modul riadenia pohonného ústrojenstva. |
| 8 | 20 A2 | Modul riadenia pohonného ústrojenstva. |
| 9 | — | Relé modulu riadenia pohonného ústrojenstva. |
| 10 | 20 A1 | Zásuvka dodatočného napájania predná strana vodiča. |
| 11 | 15 A3 | Modul riadenia pohonného ústrojenstva. |
| 12 | 15 A3 | Modul riadenia pohonného ústrojenstva. |
| 13 | 10 A3 | Modul riadenia pohonného ústrojenstva. |
| 14 | 10 A3 | Modul riadenia pohonného ústrojenstva. |
| 15 | — | Relé zapaľovania/štartovania. |
| 16 | 20 A1 | Zásuvka dodatočného napájania v konzole. |
| 17 | — | Nepoužíva sa. |
| 18 | 10 A2 | Modul riadenia pohonného ústrojenstva. |
| 19 | 10 A2 | Systém asistencie riadenia. |
| 20 | 10 A2 | Svetlomety. Spínač svetlometov. |
| 21 | 15 A2 | Modul riadenia prevodovky; Čerpadlo oleja prevodovky; Menič hybridného vozidla. |
| 22 | — | Nepoužíva sa. |
| 23 | 15 A2 | Monitorovanie mŕtveho uhla; Zadná kamera; Systém adaptívneho tempomatu; Kontrolka funkcie varovania pred kolíziou; Modul kvality napätia; Senzor kvality vzduchu; Head-up displej. |
| 24 | — | Nepoužíva sa. |
| 25 | 10 A3 | Systém prevencie zablokovania kolies počas brzdenia. |
| 26 | 10 A3 | Modul riadenia pohonného ústrojenstva. |
| 27 | — | Nepoužíva sa. |
| Číslo | Amperáž [A] | Popis |
|---|---|---|
| 28 | — | Nepoužíva sa. |
| 29 | 15 A2 | Elektronický modul riadenia batérie. |
| 30 | — | Nepoužíva sa. |
| 31 | — | Nepoužíva sa. |
| 32 | — | Nepoužíva sa. |
| 33 | — | Nepoužíva sa. |
| 34 | 15 A2 | Elektrický blok stĺpika riadenia. |
| 35 | 15 A3 | Nepoužíva sa (rezervný). |
| 36 | 15 A3 | Nepoužíva sa (rezervný). |
| 37 | — | Nepoužíva sa. |
| 38 | — | Relé čerpadla podtlaku. |
| 39 | — | Relé čerpadla podtlaku. |
| 40 | — | Relé čerpadla paliva. |
| 41 | — | Relé akustického signálu. |
| 42 | — | Nepoužíva sa. |
| 43 | — | Nepoužíva sa. |
| 44 | 5 A2 | Vyhrievanie trysky stierača. |
| 45 | 5 A2 | Monitorovanie čerpadla podtlaku. |
| 46 | 10 A3 | Nepoužíva sa (rezervný). |
| 47 | 10 A3 | Spínač on/off bŕzd. |
| 48 | 20 A2 | Akustický signál. |
| 49 | 5 A2 | Monitorovanie prietokomeru vzduchu. |
| 50 | — | Nepoužíva sa. |
| 51 | 15 A3 | Riadenie systému meniča. |
| 52 | 15 A3 | Elektronický modul riadenia batérie. |
| 53 | 10 A2 | Elektricky nastaviteľné sedadlá. |
| 54 | 10 A3 | Elektrické chladiace čerpadlo. |
| 55 | 10 A3 | Elektrický klimatizačný systém. |
1Poistka typu M.
2Micropoistka.
3Micropoistka dvojitá.
Poistková skrinka — dno
V dolnej časti poistkovej skrinky sa nachádzajú poistky. Aby ste sa dostali k dolnej časti poistkovej skrinky:
- Uvoľnite dva háky umiestnené na oboch stranách poistkovej skrinky.
- Zdvíhajte vnútornú stranu poistkovej skrinky zo svorky.
- Posuňte poistkovú skrinku smerom k stredu motorového priestoru.
- Otočte vonkajšiu stranu poistkovej skrinky, aby ste dosiahli dno.
| Číslo | Amperáže [A] | Popis |
|---|---|---|
| Číslo | Amperáže [A] | Popis |
| 56 | 30 A4 | Čerpadlo paliva. |
| 57 | 20 A4 | Nepoužíva sa (rezervné). |
| 58 | — | Nepoužíva sa. |
| 59 | 40 A4 | Systém prevencie zablokovania kolies počas brzdenia. |
| 60 | 40 A4 | Elektronický ventilátor. |
| 61 | 40 A4 | Vyhrievací prvok čelného skla na ľavej strane. |
| 62 | 50 A5 | Modul riadenia systémov karosérie. |
| 63 | — | Nepoužíva sa. |
| 64 | 30 A4 | Nepoužíva sa (rezervné). |
| 65 | 20 A4 | Vyhrievané predné sedadlo. |
| 66 | 40 A4 | Vyhrievací prvok čelného skla na pravej strane. |
| 67 | 50 A5 | Modul riadenia systémov karosérie. |
| 68 | 40 A4 | Vyhrievané čelné sklo. |
| 69 | — | Nepoužíva sa. |
| Číslo | Amperáže [A] | Popis |
|---|---|---|
| 70 | 30 A4 | Sedadlo pasažiera. |
| 71 | 60 A5 | Nepoužíva sa (rezervné). |
| 72 | — | Nepoužíva sa. |
| 73 | 20 A4 | Zadné vyhrievané sedadlo. |
| 74 | 30 A4 | Modul sedadla vodiča. |
| 75 | — | Nepoužíva sa. |
| 76 | 20 A4 | Čerpadlo oleja prevodovky. |
| 77 | 30 A4 | Modul sedadla so systémom vyhrievania a klimatizácie. |
| 78 | 40 A4 | Nepoužíva sa (rezervné). |
| 79 | 40 A4 | Motor ventilátora. |
| 80 | — | Nepoužíva sa. |
| 81 | 40 A4 | Menic. |
| 82 | — | Nepoužíva sa. |
| 83 | 25 A4 | Motor predného stierača na pravej strane. |
| 84 | — | Nepoužíva sa. |
| 85 | 20 A4 | Nepoužíva sa (rezervné). |
4Poistka typu M.
5Poistka typu J.
Poistková skrinka v priestore pre cestujúcich
| Číslo | Amperáže [A] | Popis |
|---|---|---|
| Číslo | Amperáže [A] | Popis |
| 1 | — | Nepoužíva sa. |
| 2 | 7,5 A6 | Sedadlo s funkciou pamäte; Bedrová opierka vodiča; Elektrická slnečná clona panoramatickej strechy (iba modely s piatimi dverami). |
| 3 | 20 A6 | Odomknutie dverí vodiča; Odomknutie viečka nádrže na palivo. |
| 4 | 5 A6 | Nepoužíva sa (rezervné). |
| 5 | 20 A6 | Nepoužíva sa (rezervné). |
| 6 | 10 A7 | Nepoužíva sa (rezervné). |
| 7 | 10 A7 | Nepoužíva sa (rezervné). |
| 8 | 10 A7 | Siréna systému varovania. |
| 9 | 10 A7 | Nepoužíva sa (rezervné). |
| 10 | 5 A7 | Modul riadenia dverí batožinového priestoru. |
| Modul riadenia systému Telematics. | ||
| 11 | 5 A7 | Integrovaný bezpečnostný modul. |
| 12 | 7,5 A7 | Modul integrácie predného ovládania (ovládanie systému klimatizácie a rádia). |
| 13 | 7,5 A7 | Stĺpik riadenia; Merací prístroj; Diagnostický konektor. |
| 14 | 10 A7 | Nepoužíva sa (rezervné). |
| 15 | 10 A7 | Brána diagnostického konektora. |
| 16 | 15 A6 | Blokovanie otvárania dverí deťmi; Uvoľnenie zdvíhacieho skla batožinového priestoru. |
| 17 | 5 A7 | Siréna varovania napájaná batériou. |
| 18 | 5 A7 | Spínač zapaľovania; Tlačidlo spínača zapaľovania. |
| Číslo | Amperáž [A] | Popis |
|---|---|---|
| 19 | 7,5 A7 | Kontrolná kontrolka deaktivácie airbagu pasažiera. |
| 20 | 7,5 A7 | Modul riadenia svetlometov. |
| 21 | 5 A7 | Teplomer v priestore pre cestujúcich; Senzor vlhkosti. |
| 22 | 5 A7 | Nepoužíva sa (rezerva). |
| 23 | 10 A6 | oneskorené napájanie príslušenstva. |
| 24 | 20 A6 | Blokovanie/odblokovanie. |
| 25 | 30 A6 | Okno dverí vodiča; Zrkadlo v dverách vodiča. |
| 26 | 30 A6 | Okno predných dverí pasažiera; Zrkadlo v dverách pasažiera. |
| 27 | 30 A6 | Okno strechy. |
| 28 | 20 A6 | Audio zosilňovač. |
| 29 | 30 A6 | Okno zadných dverí na strane vodiča. |
| 30 | 30 A6 | Okno zadných dverí na strane pasažiera. |
| 31 | 15 A6 | Nepoužíva sa (rezerva). |
| 32 | 10 A6 | Modul systému satelitného určovania polohy; Hlasové ovládanie (SYNC); Informačný displej a systém spotrebnej elektroniky; Prijímač rádiových frekvencií. |
| 33 | 20 A6 | RADIO; Aktívne potlačenie hluku. |
| 34 | 30 A6 | Poistka štartovania (poistky č. 19, 20, 21, 22, 35, 36, 37, spínač inštalácie). |
| 35 | 5 A6 | Modul riadenia systému dodatočnej bezpečnosti. |
| 36 | 15 A6 | Vnútorné zrkadlo s funkciou automatického zatemnenia; Modul vyhrievaného zadného sedadla; Modul prestávky riadený počítačom; Systém asistencie pri udržiavaní jazdného pruhu; Automatická kontrola diaľkových svetiel. |
| 37 | 15 A6 | Vyhrievaný volant. |
| 38 | 30 A6 | Nepoužíva sa (rezerva). |
O Ford Mondeo (1992-2022)
Ford Mondeo je populárny model strednej triedy, ktorý bol prvýkrát predstavený v roku 1992. Počas svojej existencie prešiel niekoľkými generáciami a stal sa obľúbeným pre svoju spoľahlivosť, komfort a širokú škálu motorových možností. Mondeo ponúka rôzne typy motorov, vrátane benzínových a dieselových variantov, ktoré sa líšia výkonom a spotrebou paliva. V priebehu rokov sa Mondeo vyznačovalo moderným dizajnom, pokročilými technológiami a bezpečnostnými prvkami, čo ho robí atraktívnou voľbou pre rodiny aj jednotlivcov, ktorí hľadajú pohodlné a efektívne vozidlo.
Schéma poistkovej skrinky Ford Mondeo
Táto stránka zobrazuje schému poistkovej skrinky pre Ford Mondeo, ktorá je kľúčová pre identifikáciu a údržbu elektrických systémov vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza v priestore motorového priestoru a pod palubnou doskou. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je nevyhnutná pre správne fungovanie vozidla, a preto je dôležité mať prehľad o jej usporiadaní a funkciách jednotlivých poistiek.
