Ford Transit (1986-2022) – poistková skrinka
Schéma poistiek a relé – Ford Transit
Týka sa vozidiel vyrobených v rokoch:
1986, 1987, 1988, 1989, 1990, 1991, 1992.

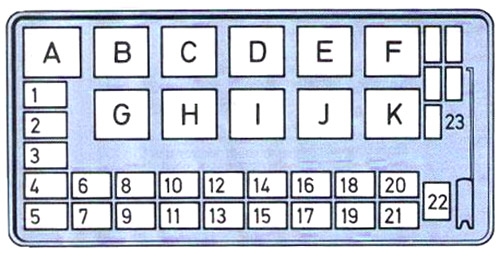

Schéma poistkovej skrinky v kabíne
Panel poistiek sa nachádza pod prístrojovou doskou naľavo od volantu.
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 25 | Motor ventilátora kúrenia, smerovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Smerovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Motor stierača čelného skla, čerpadlo ostrekovača čelného skla (vozidlá bez ostrekovačov svetlometov) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Svetlomety cúvania, brzdové svetlá, vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Ukazovatele paliva a teploty, kontrolka zapnutia, kontrolka tlaku oleja, kontrolka nízkej hladiny brzdovej kvapaliny, kontrolka termostatu dieselového motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Motor zadného stierača, čerpadlo ostrekovača zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Osvetlenie s reguláciou jasu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Svetlá vpravo a diaľkové svetlá, podsvietenie prístrojovej dosky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Svetlá vľavo a zadné svetlá, lampy evidenčného čísla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Pravé stretávacie svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Ľavé stretávacie svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Zadné hmlové svetlá, časovaný spínač ostrekovača svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Pravé diaľkové svetlo, kontrolka diaľkových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Ľavé diaľkové svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 18 | 10 | Predné vnútorné osvetlenie, zadné vnútorné osvetlenie, čerpadlo ostrekovača čelného skla (vozidlá s ostrekovačom svetlometov), hodiny/tachograf, rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | Havarijné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 25 | Ostrekovač svetlometov, zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20 | Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Overdrive | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | – | Miesta pre päť náhradných poistiek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | Brzda automatickej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | Stmievateľné osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | Stmievateľné osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | Vyhrievané zadné sklo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | Smerovky (ťažké nákladné vozidlo, ak je potrebné ťahať príves) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | Ostrekovač svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I | Intermittentný stierač čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | Intermittentný stierač zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Ford Transit
Týka sa vozidiel vyrobených v rokoch:
1992, 1993, 1994, 1995.

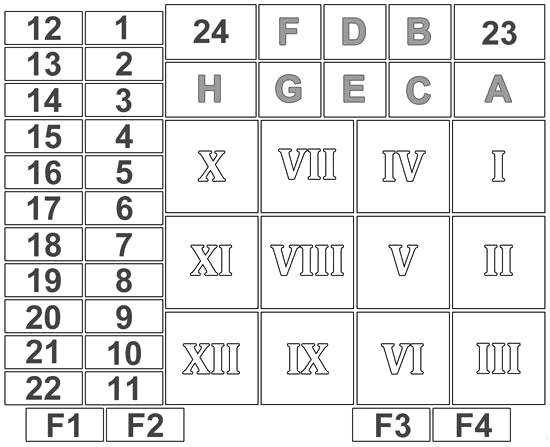

Schéma poistkovej skrinky v kabíne
Panel poistiek sa nachádza pod prístrojovou doskou naľavo od volantu.
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 10 | Svetlomety s tlmeným svetlom na pravej strane |
| 2 | 10 | Svetlomety s tlmeným svetlom na ľavej strane |
| 3 | 10 | Svetlomety na pravej strane, osvetlenie evidenčného čísla, horné svetlá, vnútorné osvetlenie |
| 4 | 10 | Bočné svetlomety na ľavej strane, osvetlenie evidenčného čísla |
| 5 | 20 | Odmlžovač zadného okna |
| 6 | 20 | Umývač svetlometov |
| 7 | 20 | Vyhrievané čelné sklo |
| 8 | 3 | Elektronická riadiaca jednotka |
| 9 | 20 | Zapaľovač cigariet |
| 10 | 10 | Vnútorné osvetlenie, hodiny, rádio, čerpadlo na umývanie čelného skla |
| 11 | 20 | Klakson, smerové svetlá |
| 12 | 10 | Umývač svetlometov, zadné bočné svetlá |
| 13 | 10 | Hlavný svetlomet na pravej strane, smerovka pre diaľkové svetlá |
| 14 | 10 | Hlavný svetlomet na ľavej strane |
| 15 | 10 | Vyhrievané sedadlá, prístrojová doska, vyhrievané vonkajšie zrkadlá |
| 16 | 10 | Stop svetlo, cúvacie svetlá, spínač zámku automatickej prevodovky, senzor vody v palive, lambda sonda |
| 17 | 10 | Smerové svetlá |
| 18 | 3 | ABS |
| 19 | 20 | Ohrievač |
| 20 | 15 | Stierač |
| 21 | 15 | Redukcia prevodu v elektromagnete |
| 22 | 15 | Zadný stierač |
| 23 | 3 | Relé výkonu (“turbodiesel”) |
| 24 | 20 | Svetlomety s tlmeným svetlom s nízkou intenzitou |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F1 | – | Rezerva |
| F2 | – | Rezerva |
| F3 | 30 | ABS |
| F4 | 30 | ABS |
| Relé | ||
| A | Svetlomety s nízkou intenzitou | |
| B | Svetlomety | |
| C | Nepoužíva sa | |
| D | Nepoužíva sa | |
| E | Regulácia výkonu | |
| F | Hlavné relé | |
| G | Výkonové relé | |
| H | Odmlžovač zadného okna | |
| I | Nepoužíva sa | |
| II | Nepoužíva sa | |
| III | Nepoužíva sa | |
| IV | Vyhrievané čelné sklo | |
| V | Zadný stierač | |
| VI | Zníženie prevodu v elektromagnete | |
| VII | Smerovky | |
| VIII | Umývanie svetlometov | |
| IX | Stierač | |
| X | Kúrenie | |
| XI | Nepoužíva sa | |
| XII | Nepoužíva sa | |
Ford Transit (1995-2000) – schéma poistkovej skrinky
Rok výroby: 1995, 1996, 1997, 1998, 1999, 2000.
Poistka zapaľovača cigariet (zásuvka napájania) v Ford Transit (1995-2000) je poistka 13 v poistkovej skrinke.
Schéma poistkovej skrinky
Ford Transit – schéma poistiek
| Č. |
[A] |
Popis |
| 1 | 30 25 |
Riscaldatore |
| 2 | 15 | Spazzole tergicristallo |
| 3 | 10 | Spazzola tergicristallo posteriore |
| 4 | 30 | Finestrini elektrické |
| 5 | 5 10 |
ABS |
| 6 | 10 | Systém kontroly trakcie, systém štartovania za studena, hodiny, ABS, systém nabíjania, svetlá, prístrojová doska |
| 7 | 10 | Brzdové svetlo |
| 8 | 10 | Smerovky |
| 9 | 10 | Systém alarmu proti krádeži |
| 10 | 30 | Systém klimatizácie |
| 11 | 10 | Osvetlenie interiéru, rádio, hodiny |
| 12 | 5 | Elektrické vonkajšie zrkadlá |
| 13 | 20 15 |
Zapaľovač cigariet |
| 14 | 20 | Klakson, núdzové svetlá |
| 15 | 10 15 |
Alarm proti krádeži, núdzové svetlá |
| 16 | 20 | Vyhrievané zadné sklo, vyhrievané vonkajšie zrkadlá |
| 17 | 20 | Umývač svetlometov |
| 18 | 30 | Vyhrievané predné sklo |
| 19 | 10 | Hodiny, prístrojová doska, zapaľovač cigariet pre cigary, svetlomet a zadné svetlo na pravej strane, osvetlenie evidenčného čísla, chladenie |
| 20 | 10 | Spínač svetiel hmlových svetiel, kontrola trakcie, elektrické okná, svetlomet a zadné svetlo na ľavej strane, osvetlenie evidenčného čísla |
| 21 | 10 | Hmlové svetlá na pravej strane, systém vyrovnávania svetlometov |
| 22 | 10 | Hmlové svetlá na ľavej strane |
| 23 | 10 | Hlavný svetlomet na pravej strane |
| 24 | 10 | Hlavný svetlomet na ľavej strane |
| 25 | 10 | Zadné hmlové svetlá |
| 26 | 20 | Deň svetlá |
| 27 | 10 | Vyhrievané predné sedadlá |
| 28 | 10 | Ohrievanie cirkulácie, klimatizácia |
| 20 | Prídavné kúrenie | |
| 29 | 20 | Predné hmlové svetlá |
| 30 | – | Nepoužíva sa |
| 31 | 10 | Centrálne zamykanie |
| 32 | 5 | Imobilizér |
| 33 | 5 | Imobilizér |
| 34 | 5 | Airbag |
| 35 | 5 | Relé osvetlenia vstupu, kúrenie |
| 36 | 10 | Systém umývania / stierania |
| Relé | ||
| A | Hlavný zväzok | |
| C | Denné svetlo | |
| D | Alarm proti krádeži na ľavej strane | |
| E | Alarm proti krádeži na pravej strane | |
| I | Relé zapnutia | |
| II | Nepoužíva sa | |
| III | Nepoužíva sa | |
| IV | Smerovky | |
| V | Bzučiak vonkajších svetiel | |
| VI | Hmlové svetlá | |
| VII | Systém umývania svetlometov | |
| VIII | Predné sklo s vyhrievaním | |
| IX | Stierač zadného skla, prerušovaný chod | |
| X | Stierač predného skla, prerušovaný chod stieračov | |
| XI | Vyhrievané zadné sklo a vonkajšie zrkadlá | |
| XII | Denné svetlá | |
| XIII | Hlavný zväzok | |
| XIV | Systém alarmu proti krádeži Hmlové svetlá |
|
Ford Transit (2000-2006) – schéma poistky
Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Poistka zapaľovača cigariet (zásuvka napájania) v Ford Transit (2000-2006) je poistka 212 v poistkovej skrinke.

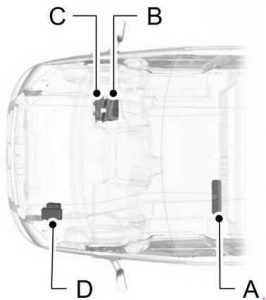

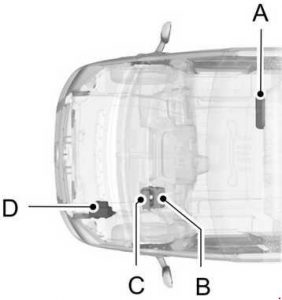

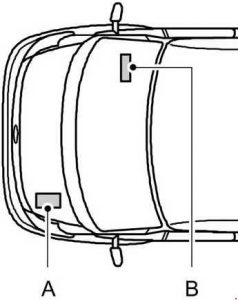

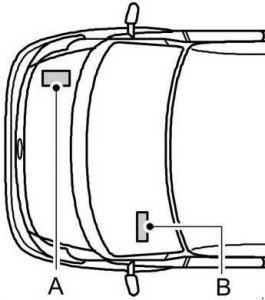

Poloha
Riadenie vľavo
Riadenie vpravo
A – Poistková skrinka v motorovom priestore
B – Poistková skrinka v kabíne

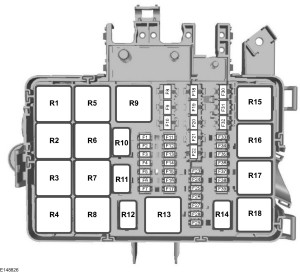

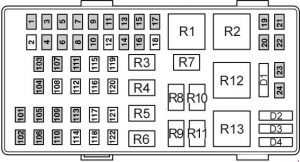

Poistková skrinka v motorovom priestore

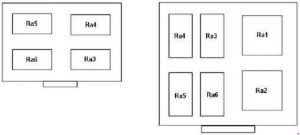

Dodatočná poistková skrinka / schémy relé pod expanznou nádobou
| Č. |
Amp [A] |
Popis |
| 1 | 5 | Manuálna prevodovka s automatickou prevodovkou. |
| 2 | – | Nepoužíva sa |
| 3 | 20 | Deň svetlá; Svetlomety, |
| 4 | 5 | Senzor napätia batérie (naftové motory). |
| 5 | 20 | Spínač odpojenia paliva |
| 6 | 30 | Vybavenie na ťahanie |
| 7 | 15 | Klakson |
| 8 | 20 | ABS |
| 9 | 20 | Hlavný zväzok |
| 10 | 10 | Klimatizácia |
| 11 | 20 | Predné stierače; Zadné stierače. |
| 12 | – | Nepoužíva sa |
| 13 | 30 | Multifunkčná páka; Predné stierače. |
| 14 | 15 | Osvetlenie cúvania |
| 15 | 5 | Modul systému imobilizácie motora |
| 16 | 5 | Elektronická kontrola motora |
| 17 | 30 | Vybavenie na ťahanie |
| 18 | – | Nepoužíva sa |
| 19 | 5 | Manuálna prevodovka s automatickou prevodovkou. |
| 20 | 15 | Manuálna prevodovka s automatickou prevodovkou. |
| 21 | 20 | Riadenie motora |
| 22 | 20 | Palivové čerpadlo |
| 23 | 10 | Svetlomety – pravá strana |
| 24 | 10 | Svetlomety – ľavá strana |
| 101 | 40 | ABS |
| 102 | 40 | Vyhrievané čelné sklo ľavá strana |
| 103 | 50 | Hlavné napájanie elektrického systému |
| 104 | 50 | Hlavné napájanie elektrického systému |
| 105 | 40 | Ventilátor chladenia motora (motory 2,0 l Diesel a 2,3 l DOHC). |
| 106 | 30 | Zapaľovanie |
| 107 | 30 | Zapaľovanie |
| 108 | – | Nepoužíva sa |
| 109 | 40 | Ventilátor chladenia motora (motory 2,0 l Diesel a 2,3 l DOHC). |
| 110 | 40 | Vyhrievané čelné sklo – pravá strana |
| 111 | 30 | Zapaľovanie |
| 112 | – | Nepoužíva sa |
| 113 | 40 | Manuálna prevodovka s automatickou prevodovkou. |
| 114 | – | Nepoužíva sa |
| 115 | – | Nepoužíva sa |
| 116 | – | Nepoužíva sa |
| 117 | – | Nepoužíva sa |
| 118 | – | Nepoužíva sa |
| 119 | – | Nepoužíva sa |
| 120 | – | Nepoužíva sa |
| 121 | – | Nepoužíva sa |
| 122 | – | Nepoužíva sa |
| Relé | ||
| R1 | Štartovanie | |
| R2 | Žhaviče; Ventilátor chladenia. | |
| R3 | Klaksón | |
| R4 | Hlavný súbor | |
| R5 | Odpojenie generátora | |
| R6 | Hmlové svetlá | |
| R7 | Riadenie motora (PCM) | |
| R8 | Kontrola žiarovky (vozidlá bez ABS) | |
| R9 | Čerpadlo paliva (motory TDdi); Modul vstrekovania (motory TDci). | |
| R10 | Klimatizácia WOT (ventil úplne otvorený) | |
| R11 | Zdvih čerpadla (niektoré motory TDdi). | |
| R12 | Ventilátor chladenia motora | |
| R13 | Zapaľovanie | |
| Ra1 | Kompresor vzduchu | |
| Ra2 | Vysoká rýchlosť ventilátora chladenia motora | |
| Ra3 | Smerovky prívesu na ľavej strane | |
| Ra4 | Smerovky prívesu na pravej strane | |
| Ra5 | Príves | |
| Ra6 | – | |
| Diode |
||
| D1 | – | |
| D2 | – | |
| D3 | Smerovka prívesu RH alebo spojka klimatizácie. | |
| D4 | LH Smerovka prívesu alebo kontrolka klimatizácie. | |

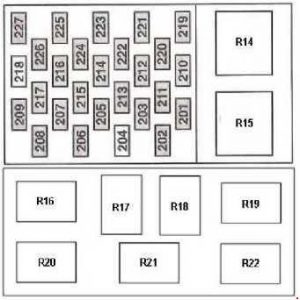

Schéma poistiek v kabíne
Schéma relé alternatívne
| Číslo |
Amp [A] |
Popis |
| 201 | 15 | Sada smeroviek; Tergič stierača zadného okna, hodiny. |
| 202 | 5 | Vyhrievané čelné sklo |
| 203 | 20 | Hmlové svetlá |
| 204 | – | Nepoužíva sa |
| 205 | 15 | Ovládanie osvetlenia; Smerovky; Multifunkčná páka; Ovládanie motora, štartovanie. |
| 206 | 5 | Osvetlenie evidenčného čísla |
| 207 | 10 | Modul airbagu |
| 208 | 10 | Osvetlenie sady smeroviek |
| 209 | 15 | Bočné svetlomety |
| 210 | 15 | Odometer, hodiny |
| 211 | 30 | Motor ventilátora vyhrievača zadného |
| 212 | 10 | Zapaľovač cigariet |
| 213 | 10 | Vyhrievanie zadného priestoru |
| 214 | 15 | Vnútorné svetlá; Elektrické zrkadlá. |
| 215 | 20 | Vyhrievané čelné sklo; Vyhrievané predné sedadlá; Pomocné kúrenie. |
| 216 | 20 | Dodatočná zásuvka napájania |
| 217 | 15 | Vyhrievané zadné čelné sklo; Vyhrievané vonkajšie zrkadlá. |
| 218 | – | Nepoužíva sa |
| 219 | 30 | Elektrické okná |
| 220 | 20 | Vyhrievané zadné sklo |
| 221 | 15 | Spínač brzdových svetiel |
| 222 | 15 | Rádio |
| 223 | 30 | Motor ventilátora kúrenia |
| 224 | 20 | Spínač svetlometov |
| 225 | 15 | Klimatizácia |
| 226 | 20 | Výstražné svetlá, smerovky |
| 227 | 5 | Rádio, ABS |
| Relé | ||
| R14 | Stierače | |
| R15 | Úspora batérie/D + (aktivuje sa len pri bežiacom motore). | |
| R16 | Vyhrievané sklo na pravej strane | |
| R17 | Relé akustického signálu zadného dverí | |
| R18 | Vnútorné osvetlenie | |
| R19 | Akustický signál upozornenia zadného dverí (akustický signál nie je relé). | |
| R20 | Vyhrievané sklo na ľavej strane (časové relé). | |
| R21 | Zadný stierač | |
| R22 | Vyhrievané zadné sklo; Vyhrievané zrkadlá. | |
1) Poistky centrálneho zamykania: 2 x 15A tiež umiestnené pod stĺpom riadenia / prilepené páskou.
2) Relé ventilátora vykurovania sa nachádza za stredovou konzolou (ak je nainštalované),
3) Relé prídavného vykurovania sa nachádza pod sedadlom vodiča (ak je nainštalované).
4) Relé klimatizácie je skrutkované v zadnej časti motorového priestoru (ak je nainštalované), a v modeloch poháňaných LPG sú všetky moduly / relé riadenia LPG umiestnené za odnímateľným panelom na prístrojovej doske na strane vodiča.
Ford Transit (2006-2013) – schéma poistkovej skrinky
Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Poistka zapaľovača cigariet (zásuvka napájania) v Honda Civic (2012) je poistka 47 v poistkovej skrinke.
Poloha
Riadenie vľavo
Riadenie vpravo
A – Poistková skrinka predbežná
B – Skrinka relé štandardná
C – Skrinka pripojenia priestoru pre cestujúcich
D – Skrinka pripojenia motorového priestoru

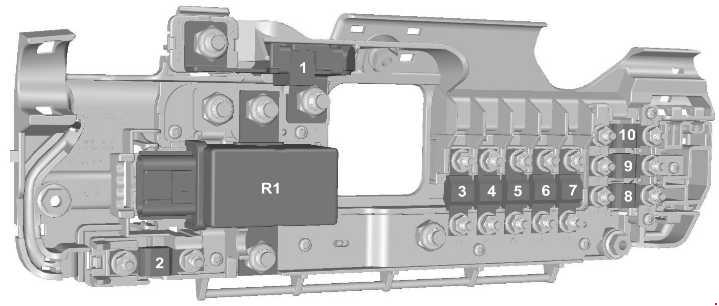

Poistková skrinka predbežná
| Číslo |
Ampery [A] |
Popis |
| 1 | 350 | Motor štartovania a alternátor |
| 2 | 60 | Napájanie poistkovej skrinky pre priestor pre cestujúcich – správne štartovanie; Poistková skrinka pre priestor pre cestujúcich KL15 pre Start-Stop. |
| 3 | 100 | Napájanie poistkovej skrinky pre motor – žiadna potreba štartovania |
| 4 | 40 | Vyhrievané čelné sklo, pravá strana |
| 5 | 100 | Štandardné napájanie poistkovej skrinky relé – nevyhnutné bez štartovania |
| 6 | 40 | Vyhrievané čelné sklo, ľavá strana |
| 7 | 60 | Napájanie poistkovej skrinky pre priestor pre cestujúcich – žiadna potreba štartovania |
| 8 | 60 | Bod pripojenia s klientom |
| 9 | 60 | Bod pripojenia s klientom |
| 10 | 60 | Bod pripojenia s klientom |
| Relé | ||
| R1 | Druhý spínač batérie | |
Poistková skrinka motora
| Č. |
Ampery [A] |
Popis |
| 11 | 60 | Ventilátor chladenia motora |
| 12 | 30 | Napájanie prívesu a modul ťahania prívesu (KL30) |
| 13 | 40 | Čerpadlo ABS a ESP |
| 14 | – | Nepoužíva sa |
| 15 | 60 | Žhaviace sviečky |
| 16 | 60 | Relé zapaľovania (KL15 # 3 |
| 17 | 30 | Spínač štartovania |
| 18 | 40 | Napájanie zapaľovania (KL15) do poistkovej skrinky pre cestujúcich (vozidlá bez systému Start-Stop) |
| 18 | – | Nepoužíva sa (vozidlá so Start-Stop) |
| 19 | – | Nepoužíva sa |
| 20 | 10 | ABS; ESP; Senzor uhla riadenia; Napájanie senzora YAW (KL30). |
| 21 | 25 | Ventily a riadiaca jednotka ABS a ESP |
| 22 | – | Nepoužíva sa |
| 23 | – | Nepoužíva sa |
| 24 | 5 | Čerpadlo paliva (bez vykurovača napájaného palivom) |
| 24 | 20 | Čerpadlo paliva (s vykurovačom na palivo) |
| 25 | – | Nepoužíva sa |
| 26 | 15 | Výkon PCM |
| 27 | 5 | Čerpadlo paliva (s vykurovačom na palivo) |
| 28 | 5 | Senzor T-MAF |
| 29 | 5 | Monitorovanie sviečok odparovača |
| 30 | 7.5 | Akustická čistiaca ventil |
| 31 | 15 | Čerpadlo VAP/UEGO |
| 32 | 20 | Sviečka odparovača |
| 33 | 10 | Svetlomety cúvania |
| 34 | 20 | Príves KL15 Napájanie |
| 35 | – | Nepoužíva sa |
| 36 | 10 | Spojka klimatizácie |
| 37 | – | Nepoužíva sa |
| Relé | ||
| R2 | Sviečky | |
| R3 | Ťahanie prívesu (KL15) | |
| R4 | Zapaľovanie štartéra | |
| R5 | Napájanie (KL15 # 4) | |
| R6 | Napájanie (KL15 # 3) | |
| R7 | Čerpadlo paliva | |
| R8 | Sviečka odparovača | |
| R9 | Nepoužíva sa | |
| R10 | Elektromagnetický ventil spojky klimatizácie | |
Poistková skrinka relé
| Č. |
Ampery [A] |
Popis |
| 38 | 20 | Stierač zadného okna |
| 39 | 10 | Ovládanie klimatizácie vpredu a vzadu |
| 40 | 5 | Nepoužíva sa |
| 41 | 5 | Tachograf |
| 42 | 5 | Vyrovnávanie svetlometov; Hlavný spínač svetiel (KL15). |
| 43 | 20 | Vyhrievané predné sedadlá |
| 44 | 20 | Klakson |
| 45 | 20 | Predný pomocný napájací bod |
| 46 | 10 | Vyhrievané vonkajšie zrkadlá, ak je nainštalované CAT 1 |
| 47 | 20 | Zapaľovač cigariet |
| 48 | 5 | Napájanie cievok relé, elektrické zrkadlo |
| 49 | 20 | Dodatočná napájacia zásuvka vzadu |
| 50 | 10 | Diaľkové svetlá, ľavá strana |
| 51 | 10 | Diaľkové svetlá, pravá strana |
| 52 | 10 | Obrysové svetlá, ľavá strana |
| 53 | 10 | Obrysové svetlá, pravá strana |
| 54 | 30 | Predbežná poistka obrysových svetiel, diaľkových svetiel, denných svetiel, tachografu, pomocného ventilátora na vykurovanie palivom |
| 55 | 40 | Motor ventilátora kúrenia |
| 56 | 20 | Elektrické okná |
| 57 | 30 | Motor ventilátora zadného kúrenia |
| 58 | 30 | Motorový priestor stierača predného skla |
| 59 | 30 | Vyhrievané čelné sklo, vyhrievané bočné zrkadlá |
| 60 | – | Nepoužíva sa |
| 61 | 60 | Relé zapnutia (KL15 # 1) |
| 62 | 60 | Relé zapnutia (KL15 # 2) |
| Relé | ||
| R11 | Hmlové svetlá projektorov | |
| R12 | Vyhrievané vonkajšie zrkadlá (ak je nainštalovaný alarm CAT 1); Zásuvka napájania (ak nie je nainštalovaný alarm CAT 1). | |
| R13 | Diaľkové svetlá projektorov | |
| R14 | Klaksón | |
| R15 | Deň svetlá | |
| R16 | Programovateľný ohrievač na palivo | |
| R17 | Vyhrievané zadné sklo a vyhrievané bočné zrkadlá (alebo vyhrievané zadné sklo na ľavej strane, ak je nainštalovaný alarm kat. 1) | |
| R18 | Vyhrievané zadné sklo, pravá strana, ak je nainštalovaný alarm kat. 1 | |
| R19 | Napájanie (KL15 # 2) | |
| R20 | PJB KL15 (iba Start-Stop) | |
| R21 | Napájanie (KL15 # 1) | |
| R22 | Vyhrievané predné sklo, pravá strana | |
| R23 | Funkcia vysokého a nízkeho stierača čelného skla | |
| R24 | Stierač zadného skla | |
| R25 | Funkcia zapnutia a vypnutia stieračov čelného skla | |
| R26 | Vyhrievané predné sklo, ľavá strana | |
Poistková skrinka pasažiera
| Č. br |
Ampery [A] |
Popis |
| 63 | 5 | Systém parkovania vzadu; Senzor dažďa. |
| 64 | 2 | Senzor požiadavky pedála akcelerátora |
| 65 | 15 | Spínač svetiel brzdového svetla |
| 66 | 5 | Súprava smeroviek; Napájanie PATS; Tachograf; Osvetlenie spínačov prístrojovej dosky. |
| 67 | 15 | Čerpadlo ostrekovača |
| 68 | 10 | Modul riadenia limitov |
| 69 | 20 | Spínač vonkajších svetiel (KL15) |
| 70 | 20 | Hlasový signál s napájaním z batérie |
| 71 | 5 | Spínač vonkajších svetiel (KL30) |
| 72 | 10 | Napájanie pre úsporu batérie, OBDII (KL30) |
| 73 | 15 | Napájanie rádia, navigácie a telefónu |
| 74 | 5 | Súprava ukazovateľov; Časový spínač pomocného vykurovania napájaného palivom; Napájanie bez kľúča na diaľku; Senzor pohybu vo vnútri (KL30). |
| 75 | 7.5 | Bočné svetlá, pravá strana |
| 76 | 7.5 | Bočné svetlá, ľavá strana |
| 77 | 5 | Napájanie spínača zapaľovania; Napájanie cievok spínača batérie. |
| 78 | 15 | Centrálne zamykanie |
| 79 | 7.5 | Osvetlenie evidenčného čísla; Bočné smerovky. |
| 80 | 15 | Predné svetlomety hmlové svetlá |
| 81 | 10 | Zadné svetlomety hmlové svetlá |
| 82 | 3 | Napájanie zvukového zapaľovania a súpravy ukazovateľov |
Poistky pomocné
| Č. |
Ampery [A] |
Popis |
Poloha |
| 83 | 10 | Modul ťahania prívesu | Priestor pre nohy vľavo |
| 84 | 7.5 | Detekcia žhaviacej sviečky DPF | Pod poistkovou skrinkou motorového priestoru |
Ford Transit (2014-2018) – schéma poistky
Rok výroby: 2014, 2015, 2016, 2017, 2018.
Poistka zapaľovača cigariet (zásuvka napájania) v Ford Transit (2014-2018) je poistka F13 v poistkovej skrinke v priestore pre cestujúcich.

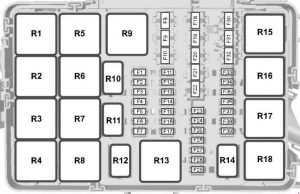

Poistková skrinka motorový priestor
| Č. br |
[A] |
Popis |
| F1 | 5 | 2,0 l na naftu: stlmiť rádio |
| F1 | 10 | 2,2 l na naftu : selektívna katalytická redukcia |
| F2 | 15 | 2,0 l na naftu: nevyužité 2,2 l na naftu : selektívna katalytická redukcia |
| F3 | 15 | 2,0 l na naftu: nevyužité 2,2 l na naftu : selektívna katalytická redukcia |
| F4 | 10 | 2,0 l na naftu: nevyužité 2,2 l na naftu : selektívna katalytická redukcia |
| F5 | 3 | 2,0 l na naftu: nevyužité 2,2 l na naftu : odparovač filtra pevných častíc. Monitor zapaľovacích sviečok. |
| F6 | 3 | 2,0L na naftu: nevyužité |
| F7 | 7.5 | 2,0 l na naftu: nevyužité 2,2 l na naftu : systém proti zablokovaniu. Asistencia pri stabilite. Zapaľovanie |
| F8 | 20 | Chladiaci ventilátor |
| F9 | 30 | 2,0 l na naftu: nevyužité 2,2 l na naftu : ľavý stierač |
| F10 | 30 | 2,0 l na naftu: nevyužité 2,2 l na naftu : pravý stierač |
| F11 | 10 | 2,0 l na naftu: nevyužité 2,2 l na naftu : spojka klimatizácie |
| F12 | 20 | 2,0 l na naftu: nevyužité 2,2 l na naftu : zapaľovacia sviečka odparovača s filtrom pevných častíc |
| F13 | – | Nez využité |
| F14 | 3 | 2,0 l na naftu: nevyužité 2,2 l na naftu : selektívna katalytická redukcia – zapaľovanie |
| F15 | – | Nez využité |
| F 16 | – | Nez využité |
| F17 | – | Nez využité |
| F18 | 40 | 2,0 l na naftu: chladiaci ventilátor 2 2,2 l na naftu : systém proti zablokovaniu. Čerpadlo asistencie pri stabilite |
| F19 | 40 | 2,0 l na naftu: Chladiaci ventilátor (dvojnásobná rýchlosť) |
| 60 | 2,0 l na naftu: Chladiaci ventilátor (jednoduchá rýchlosť) | |
| F19 | 30 | 2,2 l na naftu : elektromagnet štartovacieho motora |
| F20 | 40 | 2,0 l na naftu : napájanie relé selektívnej katalytickej redukcie |
| F20 | 60 | 2,2 l na naftu : zapaľovacie sviečky |
| F21 | 40 | 2,0 l na naftu : modul zapaľovacích sviečok 2 |
| F21 | 60 | 2,2 l na naftu : Relé zapaľovania 3 |
| F22 | 40 | 2,0 l na naftu : modul zapaľovacích sviečok 1 2,2 l na naftu : nevyužité |
| F22 | – | Nez využité |
| F23 | 10 | 2,0 l na naftu : spojka klimatizácie 2,2 l na naftu : nevyužité |
| F24 | 7.5 | 2,0 l na naftu : nevyužité 2,2 l na naftu : čerpadlo vstrekovania paliva |
| F25 | – | Nez využité |
| F26 | – | Nez využité |
| F27 | – | Nez využité |
| F28 | 5 | 2,0 l na naftu : ohrievač 2,2 l na naftu : nevyužité |
| F29 | 15 | 2,0 l na naftu : napájané čerpadlom vody 2,2 l na naftu : nevyužité |
| F30 | 60 | 2,0 l na naftu : Relé modulu riadenia skupiny pohonu |
| F30 | 40 | 2,2 l na naftu : ventilátor chladenia 1 |
| F31 | 20 | 2,0 l na naftu : relé štartovania 2 |
| F31 | 40 | 2,2 l na naftu : ventilátor chladenia 2 |
| F32 | 20 | 2,0L na naftu : Pomocné vykurovanie na palivo |
| F32 | 60 | 2,2 l na naftu : motory s dvoma stieračmi |
| F33 | 20 | 2,0 l na naftu : nepoužíva sa 2,2 l na naftu : čerpadlo pomocnej vody typu Start-Stop |
| F34 | – | Nepoužíva sa |
| F35 | 20 | 2,0 l na naftu : modul riadenia skupiny pohonu |
| F35 | 15 | 2,2 l na naftu : napájanie systému riadenia skupiny pohonu |
| F36 | 20 | 2,0L na naftu : Výkon vozidla 5 |
| F36 | 15 | 2,2 l na naftu : senzor NOXI 2 |
| F37 | 15 | 2,0L na naftu : Znižovač nádrže. Ventil recirkulácie výfukových plynov |
| F37 | 7.5 | 2,2 l na naftu : ventil regulácie objemu |
| F38 | 10 | 2,0 l na naftu : cievky relé R1, R5, R10 a R15 v rozvodovej skrinke motora |
| F38 | 7.5 | 2,2 l na naftu : senzor hmotnostného prietoku vzduchu |
| F39 | 10 | 2,0 l na naftu : monitor zapaľovacích sviečok. Senzor oxidu dusíka |
| F39 | 15 | 2,2L na naftu : Odparovač s čerpadlom na naftu |
| Relé | ||
| R1 | 2,0 l na naftu : ventilátor chladenia s vysokou rýchlosťou 2,2 l na naftu : zapaľovanie |
|
| R2 | 2,0 l na naftu : nepoužíva sa 2,2 l na naftu : štartér |
|
| R3 | Zadný stierač | |
| R4 | 2,0 l na naftu : pneumatické odpruženie 2,2 l na naftu : nepoužíva sa |
|
| R5 | Ventilátor chladenia | |
| R6 | 2,0 l na naftu : nepoužíva sa 2,2 l na naftu : predné stierače – zapínanie a vypínanie |
|
| R7 | 2,0 l na naftu : nepoužíva sa 2,2 l na naftu : predný stierač – nízka a vysoká rýchlosť |
|
| R8 | Nepoužíva sa | |
| R9 | 2,0 l na naftu : štartér 2,2 l na naftu : nepoužíva sa |
|
| R10 | Spojka klimatizácie | |
| R11 | 2,0 l na naftu : nepoužíva sa 2,2 l na naftu : zapaľovacia sviečka systému odparovania paliva |
|
| R12 | 2,0 l na naftu : nepoužíva sa 2,2 l na naftu : čerpadlo vstrekovania paliva |
|
| R13 | 2,0 l na naftu : selektívne katalytické znižovanie 2,2 l na naftu : čerpadlo s pohonom všetkých kolies |
|
| R14 | 2,0 l na naftu : nepoužíva sa 2,2 l na naftu : ekonometrický |
|
| R15 | 2,0 l na naftu : ventilátor chladenia s nízkou rýchlosťou 2,2 l na naftu : ventilátor chladenia so nízkou a vysokou rýchlosťou |
|
| R16 | 2,0 l na naftu : spustenie štartovania 2. Pohon všetkých kolies 2,2 l na naftu : selektívne katalytické znižovanie |
|
| R17 | 2,0 l na naftu : nepoužíva sa 2,2 l na naftu : modul riadenia skupiny pohonu |
|
| R18 | 2,0 l na naftu : modul riadenia skupiny pohonu 2,2 l na naftu : ventilátor chladenia s vysokou rýchlosťou |
|

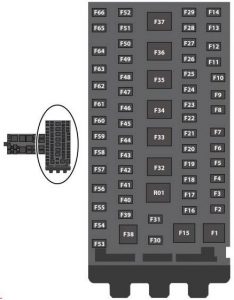

Quadro poistiek zona pre cestujúcich (2,0 l naftový)
| Nr |
[A] |
Popis |
| F1 | 60 | Relé motora stierača predného skla |
| F2 | 40 | Motor ventilátora |
| F3 | – | Nepoužíva sa |
| F4 | 40 | Vyhrievané zadné sklo. Vyhrievané vonkajšie zrkadlá |
| F5 | 40 | Napájanie prívesu B + |
| F6 | 40 | Prídavný napájací bod 2 |
| F7 | 40 | Prídavný napájací bod 1 |
| F8 | 20 | Klakson |
| F9 | 15 | Relé ostrekovača zadného skla |
| F10 | 10 | Cievky relé R1, R2, R3, R4, R5, R10, R17 |
| F11 | – | Nepoužíva sa |
| F12 | – | Nepoužíva sa |
| F13 | 20 | Zapaľovač cigariet |
| F14 | 20 | Prídavný napájací bod prístrojovej dosky |
| F15 | 50 | Modul kvality napätia. Modul riadenia karosérie |
| F 16 | 25 | Modul systému proti zablokovaniu. Elektronická kontrola ventilov stabilizačného programu |
| F17 | 5 | Cievka relé pozitívneho napätia batérie modulu riadenia pohonnej jednotky |
| F18 | 10 | Brzdové svetlo |
| F19 | 15 | Blokovanie relé záťaže |
| F20 | 5 | Pomocné vykurovanie napájané palivom |
| F21 | 15 | Jednotka riadenia automatickej prevodovky |
| F22 | 25 | Čerpadlo oleja automatickej prevodovky |
| F23 | 20 | Vyhrievané zadné sklo na ľavej strane |
| F24 | 10 | Vyhrievané vonkajšie zrkadlá |
| F25 | 7.5 | Odomknutie dverí vodiča |
| F26 | 7.5 | Odomknutie dverí pasažiera |
| F27 | – | Nepoužíva sa |
| F28 | 20 | Nepoužíva sa |
| F29 | 40 | Motor ventilátora zadného |
| F30 | 20 | Prídavný napájací bod zadný |
| F31 | 20 | Vyhrievané zadné sklo na ľavej strane |
| F32 | 60 | Relé štartovania |
| F33 | 60 | Relé čerpadla paliva |
| F34 | 40 | Vyhrievané zadné sklo na ľavej strane |
| F35 | 40 | Vyhrievané zadné sklo na pravej strane |
| F36 | 50 | Napájanie modulu riadenia karosérie RP1 |
| F37 | 50 | Napájanie modulu riadenia karosérie RP2 |
| F38 | 60 | Štandardné napájanie schémy relé BB4 |
| F39 | 20 | Vyhrievané sedadlá |
| F40 | 5 | Štartovanie modulu riadenia pohonného ústrojenstva |
| F41 | 5 | Bobina relé vyhrievača pomocného paliva |
| F42 | 5 | Úprava svetlometov |
| F43 | 5 | Modul riadenia prevodovky |
| F44 | 10 | Pneumatické odpruženie. Modul kvality napätia. Klimatizácia vzadu. Systém detekcie a merania svetla. Predné a zadné kamery. Adaptívny tempomat |
| F45 | 20 | Otočné svetlá |
| F46 | 5 | Vyhrievané zadné sklo. Relé vyhrievaného vonkajšieho zrkadla |
| F47 | 5 | Modul systému proti zablokovaniu |
| F48 | 10 | Rozhranie pre karavan 1 |
| F49 | 20 | Zadný stierač |
| F50 | 5 | Modul senzora dažďa. Zadný stierač |
| F51 | 25 | Motor predného stierača |
| F52 | 25 | Motor predného stierača |
| F53 | – | Nepoužíva sa |
| F54 | – | Nepoužíva sa |
| F55 | 40 | Modul systému proti zablokovaniu. Elektronická kontrola stability |
| F56 | 30 | Stupeň sklzu výkonu |
| F57 | 30 | Sedadlo vodiča s asistenciou |
| F58 | 20 | Predný svetlomet proti hmle |
| F59 | 30 | Elektromagnetická ventil motorčeka štartovania |
| F60 | 15 | Nabíjačka batérie prívesu |
| F61 | 15 | Dvojitá blokácia na ľavej strane |
| F62 | 15 | Dvojitá blokácia na pravej strane |
| F63 | 15 | Centrálny zámok na ľavej strane |
| F64 | 15 | Centrálny zámok na pravej strane |
| F65 | 20 | Čerpadlo paliva |
| F66 | 40 | Vyhrievaný filter paliva |

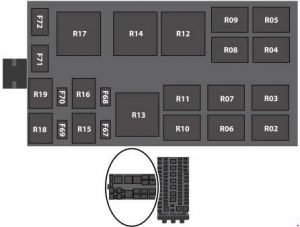

| Č. |
[A] |
Popis |
| F67 | – | Nie je používané |
| F68 | – | Nie je používané |
| F69 | 7.5 | Tachograf |
| F70 | – | Nie je používané |
| F71 | 40 | Zásuvka 230V |
| F72 | 30 | Zásuvka prívesu |
| Relé | ||
| R1 | Klaksón | |
| R2 | Zadné vyhrievané sklo | |
| R3 | Motor ventilátora vzadu | |
| R4 | Body pomocného napájania vzadu | |
| R5 | Zapaľovač cigariet. Body pomocného napájania | |
| R6 | Relé skla predného vyhrievaného na ľavej strane | |
| R7 | Relé skla predného vyhrievaného na pravej strane | |
| R8 | Čerpadlo postrekovača skla zadného | |
| R9 | Ventilátor pomocný napájaný z paliva | |
| R10 | Motor ventilátora | |
| R11 | Externé blokovanie | |
| R12 | Zrkadlá elektricky sklopné | |
| R13 | Štartovanie | |
| R14 | Čerpadlo paliva | |
| R15 | Nepoužíva sa | |
| R16 | Nepoužíva sa | |
| R17 | Stierače | |
| R18 | Svetlomet predný proti hmle | |
| R19 | Nepoužíva sa | |

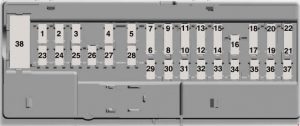

Schéma poistiek riadiacej jednotky karosérie (2,0 l na naftu)
| Nr |
[A] |
Popis |
| F1 | – | Nepoužíva sa |
| F2 | 7.5 | Externé zrkadlá elektricky ovládané. Okno v dverách vodiča |
| F3 | 20 | Funkcia odomykania (vodič a pasažier) |
| F4 | 5 | Nepoužíva sa |
| F5 | 20 | Nepoužíva sa |
| F6 | 10 | Nepoužíva sa |
| F7 | 10 | Nepoužíva sa |
| F8 | 10 | Hlasový signál s rezervou batérie |
| F9 | 10 | Nepoužíva sa |
| F10 | 5 | Nepoužíva sa |
| F11 | 5 | Senzor narušenia. Zadná klimatizácia |
| F12 | 7.5 | Ovládanie klímy. Spínač núdzových svetiel |
| F13 | 7.5 | Stĺpik riadenia. Sada ukazovateľov. Rozhranie pripojenia dát |
| F14 | 10 | Nepoužíva sa |
| F15 | 10 | Rozhranie pripojenia dát |
| F 16 | 15 | Funkcia odomykania (posuvné dvere vľavo/vpravo) |
| F17 | 5 | Hlasový signál s rezervou batérie |
| F18 | 5 | Zapaľovanie |
| F19 | 7.5 | Indikátor stavu airbagu pre cestujúcich. Spínač stavu airbagu pre cestujúcich |
| F20 | 7.5 | Tachograf |
| F21 | 5 | Pomocné kúrenie |
| F22 | 5 | Nepoužíva sa |
| F23 | 10 | oneskorenie príslušenstva. Inverter jednosmerného prúdu (DC / AC) |
| F24 | 20 | Centrálny zámok. Dvojitý zámkový systém |
| F25 | 30 | Nepoužíva sa |
| F26 | 30 | Nepoužíva sa |
| F27 | 30 | Nepoužíva sa |
| F28 | 20 | Nepoužíva sa |
| F29 | 30 | Nepoužíva sa |
| F30 | 30 | Nepoužíva sa |
| F31 | 15 | Nepoužíva sa |
| F32 | 10 | GPS. Hlasové ovládanie. Modul SYNC. Zobrazenie. Adaptívny tempomat. Diaľkový prijímač |
| F33 | 20 | Rádio. Modul SYNC |
| F34 | 30 | Predbežná poistka relé štartovania zapaľovania. Parkovacia asistencia. Ovládanie kúrenia. Kamera systému udržiavania jazdného pruhu. Modul kontroly obmedzení. Centrálny ovládací panel. Indikátor stavu airbagu pre cestujúcich. Tachograf. Pomocné kúrenie. Modul riadenia |
| F35 | 5 | Modul kontroly obmedzení |
| F36 | 15 | Parkovacia asistencia. Kamera systému udržiavania jazdného pruhu. Modul riadenia |
| F37 | 20 | Nepoužíva sa |
| F38 | 30 | Elektrické okná (automatický spínač) |

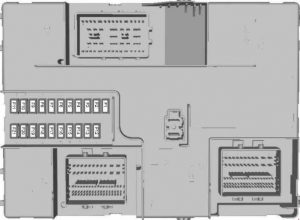

Schéma poistiek modulu riadenia karosérie (2,2 l naftový motor)
| Č. |
[A] |
Popis |
| F1 | 15 | Blokovanie centrálne 2 |
| F2 | 15 | Blokovanie centrálne 1 |
| F3 | 15 | Štartovanie. Relé pomocná batéria |
| F4 | 5 | Modul asistencie parkovania |
| F5 | 5 | Modul senzor dažďa. Modul autolampy |
| F6 | 15 | Čerpadlo postrekovača predného skla |
| F7 | 7.5 | Zrkadlá vonkajšie |
| F8 | 15 | Svetlomety predné proti hmle |
| F9 | 10 | Diaľkové svetlá pravé |
| F10 | 10 | Diaľkové svetlá ľavé |
| F11 | 25 | Externé svetlá vpravo. Bočné svetlá vľavo |
| F12 | 20 | Alarm proti krádeži. Akustický signalizátor s rezervou batérie |
| F13 | 15 | Rozhranie pripojenia dát. Auxiliárne relé napájacieho bodu. Vnútorné osvetlenie |
| F14 | 25 | Deň svetlá. Smerovky. Zadné hmlové svetlá |
| F15 | 25 | Bočné svetlá vpravo. Externé svetlá vľavo. Centrálny brzdový svetlo |
| F 16 | 20 | Ovládanie audia |
| F17 | 7.5 | Ovládanie ohrievača. Súprava ukazovateľov. Ventilátor motora |
| F18 | 10 | Spínač svetlometov. Modul riadenia |
| F19 | 5 | Modul rozhrania ovládania / predný displej |
| F20 | 5 | Pasívny systém proti krádeži a zapálenie. Zapaľovanie |
| F21 | 3 | Predný audio modul. Auxiliárne relé |
Ford Transit (2015-2020) – schéma poistkovej skrinky (verzia EÚ)
Rok výroby: 2015, 2016, 2017, 2018, 2019, 2020.
Poistka zapaľovača cigariet (zásuvka napájania) v Ford Transit (2015-2020) je poistka F47 v poistkovej skrinke v kabíne.

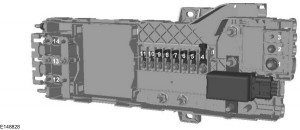

Poistková skrinka v motorovom priestore
| Číslo | Amp [A] | Popis |
| F1 | 10 | Selektívne katalytické zníženie |
| F2 | 15 | Selektívne katalytické zníženie |
| F3 | 15 | Selektívne katalytické zníženie |
| F4 | 10 | Selektívne katalytické zníženie |
| F5 | 3 | Odparovač filtra pevných častíc; Monitor zapaľovacích sviečok. |
| F6 | 3 | Systém prevencie zablokovania kolies; Asistencia pri stabilite; Zapaľovanie. |
| F7 | 7,5 | Modul riadenia systému prenosu |
| F8 | 20 | Chladiaci ventilátor |
| F9 | 30 | Stierač ľavého skla |
| F10 | 30 | Stierač pravého skla |
| F11 | 10 | Spojka klimatizácie |
| F12 | 20 | Zapaľovacia sviečka odparovača filtra pevných častíc |
| F13 | – | Nepoužíva sa |
| F14 | 3 | Selektívne katalytické zníženie – zapaľovanie |
| F15 | – | Nepoužíva sa |
| F 16 | – | Nepoužíva sa |
| F17 | – | Nepoužíva sa |
| F18 | 40 | Systém prevencie zablokovania kolies; Čerpadlo asistencie pri stabilite. |
| F19 | 30 | Vinutie štartéra |
| F20 | 60 | Sviečky zapaľovania |
| F21 | 60 | Relé zapaľovania 3 |
| F22 | – | Nepoužíva sa |
| F23 | – | Nepoužíva sa |
| F24 | 7,5 | Čerpadlo vstrekovania paliva |
| F25 | – | Nepoužíva sa |
| F26 | – | Nepoužíva sa |
| F27 | – | Nepoužíva sa |
| F28 | – | Nepoužíva sa |
| F29 | – | Nepoužíva sa |
| F30 | 40 | Ventilátor chladenia 1 |
| F31 | 40 | Ventilátor chladenia 2 |
| F32 | 60 | Motory s dvojitým stieračom čelného skla |
| F33 | 20 | Pomocné čerpadlo vody Start-Stop |
| F34 | – | Nepoužíva sa |
| F35 | 15 | Napájanie systému riadenia pohonnej jednotky |
| F36 | 15 | Senzor NOXI 2 |
| F37 | 7,5 | Ventil na reguláciu objemu |
| F38 | 7,5 | Senzor prúdenia vzduchu |
| F39 | 15 | Odparovač s čerpadlom paliva |
| Relé | Popis |
| R1 | Štartovanie |
| R2 | Motorček na štartovanie |
| R3 | Stierač zadného skla |
| R4 | Nepoužíva sa |
| R5 | Ventilátor chladenia |
| R6 | Stierač predného skla – zapnutie a vypnutie. |
| R7 | Stierač predného skla – nízka a vysoká rýchlosť. |
| R8 | Nepoužíva sa |
| R9 | Nepoužíva sa |
| R10 | Spojka klimatizácie |
| R11 | Zapaľovacia sviečka systému odparovania paliva |
| R12 | Palivová vstrekovacia pumpa |
| R13 | Pumpa s pohonom všetkých kolies |
| R14 | Econetic |
| R15 | Ventilátor chladenia na nízkej a vysokej rýchlosti. |
| R16 | Selektívna katalytická redukcia |
| R17 | Modul riadenia systému prenosu |
| R18 | Ventilátor chladenia s vysokou rýchlosťou |

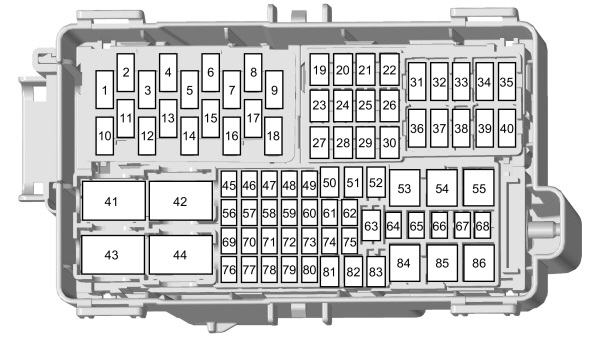

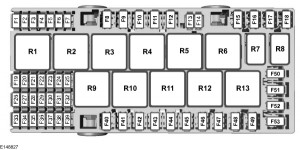

P panel poistiek v kabíne
Ford Transit – poistky – kabína
| Č. | Amp [A] | Popis |
| F1 | 10 | Modul airbag |
| F2 | 20 | Vyhrievané zadné sklo |
| F3 | 10 | Vyhrievané vonkajšie zrkadlá |
| F4 | – | Nepoužíva sa |
| F5 | – | Nepoužíva sa |
| F6 | 5 | Tachograf |
| F7 | 10 | Senzor batérie |
| F8 | 40 | Napájacia zásuvka striedavého prúdu |
| F9 | – | Nepoužíva sa |
| F10 | 30 | Sedadlo vodiča s podporou |
| F11 | 30 | Elektricky ovládané sedadlo spolujazdca |
| F12 | 30 | Napájací krok |
| F13 | – | Nepoužíva sa |
| F14 | 5 | Modul riadenia sledovania a blokovania |
| F15 | 40 | Relé batérie modulu riadenia pohonného systému. |
| F 16 | 40 | Relé výkonu modulu riadenia pohonného systému. |
| F17 | – | Nepoužíva sa |
| F18 | 30 | Ventily systému proti zablokovaniu; Ventily na podporu stability. |
| F19 | 5 | Tachograf |
| F20 | 5 | Vyhrievané relé vonkajšieho zrkadla; Vyhrievané relé predného skla. |
| F21 | – | Nepoužíva sa |
| F22 | 15 | Panel poistiek v kabíne |
| F23 | 7,5 | Modul riadenia klimatizácie |
| F24 | 5 | Nastavenie svetlometov |
| F25 | 7,5 | Vnútorné osvetlenie |
| F26 | 10 | Vyhrievané vonkajšie zrkadlá |
| F27 | 20 | Predné sedadlá vyhrievané |
| F28 | 20 | Svetlomety smerové |
| F29 | 10 | Parkovacia kamera; Systém udržiavania jazdného pruhu; Zrkadlo Electro. |
| F30 | 5 | Adaptívny tempomat |
| F31 | – | Nepoužíva sa |
| F32 | 10 | Vnútorné osvetlenie |
| F33 | 20 | Modul pohonu všetkých kolies |
| F34 | 20 | Stierač zadného skla |
| F35 | 5 | Elektricky sklopné zrkadlá |
| F36 | 20 | Klakson |
| F37 | 7,5 | Modul SYNC |
| F38 | 5 | Motor ventilátora; Relé klaksonu; Relé stieračov predného skla. |
| F39 | 7,5 | Diaľkový prístup bez kľúča; Batéria; Elektrické okná; Vyhrievanie vzadu, ventilácia a klimatizácia. |
| F40 | 40 | Motor predného ventilátora |
| F41 | 40 | Motor zadného ventilátora |
| F42 | 30 | Vyhrievané zadné sklo |
| F43 | 30 | Prípojka na príves |
| F44 | 60 | Body pomocného napájania |
| F45 | – | Nepoužíva sa |
| F46 | 30 | Elektrické okná |
| F47 | 20 | Prípojka zapaľovača cigariet |
| F48 | 20 | Body pomocného napájania vzadu |
| F49 | 20 | Body pomocného napájania vpredu |
| F50 | 60 | Relé zapaľovania 1 |
| F51 | 60 | Relé zapaľovania 2 |
| F52 | 40 | Vyhrievaný prvok predného skla na ľavej strane. |
| F53 | 40 | Vyhrievaný prvok predného skla na pravej strane. |
| Relé | Popis |
| R1 | Pomocné vykurovanie na palivo. |
| R2 | Body pomocného napájania |
| R3 | Nepoužíva sa |
| R4 | Štartovanie 2 |
| R5 | Elektrické okná |
| R6 | Štartovanie 1 |
| R7 | Klaksón |
| R8 | Nepoužíva sa |
| R9 | Motor predného ventilátora |
| R10 | Motor zadného ventilátora |
| R11 | Zadné sklo vyhrievané; Vyhrievané vonkajšie zrkadlá. |
| R12 | Vyhrievaný prvok predného skla na ľavej strane. |
| R13 | Vyhrievaný prvok predného skla na pravej strane. |
Poistková skrinka preliminárne
| Č. | Amp [A] | Popis |
| F1 | 470 | Poistková skrinka v motorovom priestore; Motor štartovania; Alternátor. |
| F2 | 100 | Panel poistiek v kabíne; Poistková skrinka modulu riadenia karosérie. |
| F3 | 40 | Modul riadenia systému prenosu; Systém prevencie zablokovania kolies. |
| F4 | 200 | Panel poistiek v kabíne |
| F5 | 100 | Panel poistiek v kabíne |
| F6 | 80 | Ohrievač kabíny |
| F7 | 80 | Predné sklo s vyhrievaním |
| F8 | 100 | Poistková skrinka motora |
| F9 | 100 | Panel poistiek v kabíne |
| F10 | 60 | Napájanie panelu poistiek v kabíne. |
| F11 | 60 | Napájanie panelu poistiek v kabíne. |
| F12 | 60 | Dodatočný napájací bod 1 |
| F13 | 60 | Dodatočný napájací bod 2 |
| F14 | 60 | Dodatočný napájací bod 3 |
Poistková skrinka modulu riadenia karosérie
| Č. | Amp [A] | Popis |
| F1 | 15 | Centrálne zamykanie 2 |
| F2 | 15 | Centrálne zamykanie 1 |
| F3 | 15 | Naštartovanie |
| F4 | 5 | Modul riadenia asistencie pri parkovaní |
| F5 | 5 | Modul senzora dažďa |
| F6 | 15 | Čerpadlo ostrekovača predného skla |
| F7 | 7,5 | Zrkadlá vonkajšie |
| F8 | 15 | Predné hmlové svetlá |
| F9 | 10 | Pravé diaľkové svetlá |
| F10 | 10 | Ľavé diaľkové svetlá |
| F11 | 25 | Predné svetlomety vpravo; Bočné svetlomety vľavo. |
| F12 | 20 | Bateriový signálny systém; Akustický signálny systém proti krádeži. |
| F13 | 15 | Diagnostika na palube; Program úspory batérie. |
| F14 | 25 | Ukazovateľ smeroviek |
| F15 | 25 | Predné svetlomety vľavo; Pravá lampa; Stredná lampa umiestnená hore pre brzdu. |
| F 16 | 20 | Audio jednotka; Navigačná jednotka. |
| F17 | 7,5 | Sada ukazovateľov prístrojovej dosky; Ovládanie vykurovania. |
| F18 | 10 | Modul spínača svetlometov; Modul volantu. |
| F19 | 5 | Modul ovládacej rozhrania, predný displej |
| F20 | 5 | Pasívne zapnutie systému proti krádeži |
| F21 | 5 | Pomocné relé |
Ford Transit (2019-2020) – schéma poistkovej skrinky
Poloha poistkovej skrinky

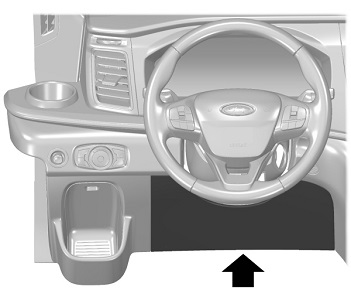

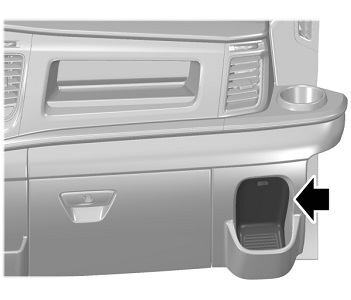

Priestor pre cestujúcich
Existujú štyri poistkové skrinky:
- Poistková skrinka na strane vodiča sa nachádza za odnímateľným panelom pod volantom;
- Poistková skrinka na strane pasažiera sa nachádza za krytom v odkladacej schránke vpravo;
- Modul riadenia karosérie sa nachádza za krytom v odkladacej schránke vľavo;
- Poistková skrinka predbežná sa nachádza pod sedadlom vodiča.

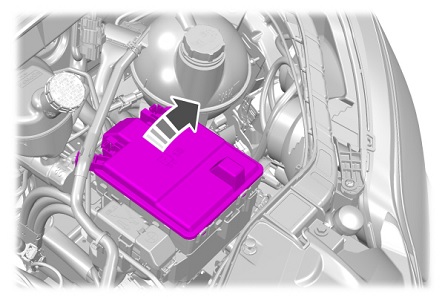

Motorový priestor
Schéma poistkovej skrinky

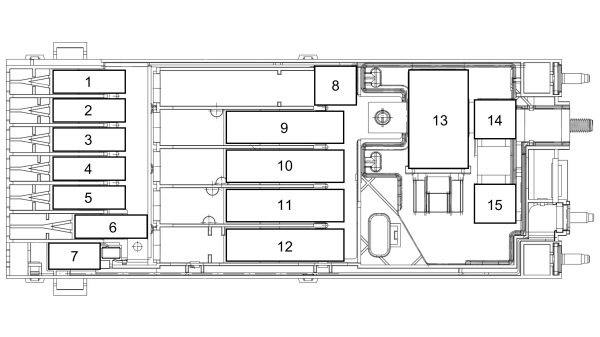

Predbežná poistková skrinka
Priradenie poistiek v predbežnej poistkovej skrinke
| Nr | Amperáže [A] | Popis |
|---|---|---|
| 1 | 125A | Modul riadenia karosérie. |
| 2 | 80A | Elektronický posilovač riadenia. |
| 3 | 150A | Ohrievač s pozitívnym teplotným koeficientom. |
| 4 | – | Nepoužíva sa. |
| 5 | – | Nepoužíva sa. |
| 6 | 150A | Poistková skrinka v priestore pre cestujúcich. |
| 7 | 60A | Karavan |
| 8 | – | Nepoužíva sa. |
| 9 | 500A | Motorček štartovania; Alternátor. |
| 10 | 300A | Poistková skrinka v motorovom priestore. |
| 11 | 250A | Duálne generátory. |
| 12 | 150A | Poistková skrinka v priestore vodiča. |
| 13 | 190A | Relé na vybitie záťaže. |
| 14 | 175A | Prídavný napájací bod 1. |
| 15 | 60A | Prídavný napájací bod 2. |
Poistková skrinka na strane vodiča
Priradenie poistiek v poistkovej skrinke na strane vodiča
| Nr | Amperáže [A] | Popis |
|---|---|---|
| Nr | Amperáže [A] | Popis |
| 1 | 5A | Port USB. |
| 2 | – | Nepoužíva sa. |
| 3 | 5A | Port USB. |
| 4 | – | Nepoužíva sa. |
| 5 | – | Nepoužíva sa. |
| 6 | – | Nepoužíva sa. |
| 7 | – | Nepoužíva sa. |
| 8 | – | Nepoužíva sa. |
| 9 | 10 A | Vyhrievané vonkajšie zrkadlá. |
| 10 | 5A | Chladiaci ventilátor. |
| 11 | – | Nepoužíva sa. |
| 12 | – | Nepoužíva sa. |
| 13 | – | Nepoužíva sa. |
| 14 | – | Nepoužíva sa. |
| 15 | – | Nepoužíva sa. |
| 16 | 5A | Senzor dažďa. |
| 17 | – | Nepoužíva sa. |
| 18 | – | Nepoužíva sa. |
| 19 | – | Nepoužíva sa. |
| 20 | – | Nepoužíva sa. |
| 21 | 20A | Vyhrievané zadné sklo. |
| 22 | 20A | Vyhrievané zadné sklo. |
| 23 | 20A | Prípojné napájanie. |
| 24 | 20A | Prípojné napájanie. |
| 25 | – | Nepoužíva sa. |
| 26 | 25A | Motor predného stierača. |
| 27 | – | Nepoužíva sa. |
| 28 | 30A | Zmenené pripojenia vozidla. |
| 29 | 20A | Palivový ohrievač. |
| 30 | 30A | Elektricky ovládané panely |
| 31 | – | Nepoužíva sa. |
| 32 | – | Nepoužíva sa. |
| 33 | – | Nepoužíva sa. |
| 34 | – | Nepoužíva sa. |
| 35 | – | Nepoužíva sa. |
| 36 | – | Nepoužíva sa. |
| 37 | – | Nepoužíva sa. |
| 38 | – | Nepoužíva sa. |
| 39 | – | Nepoužíva sa. |
| 40 | – | Nepoužíva sa. |
| 41 | 25A | Relé na vybitie záťaže. |
| 42 | 40A | Relé štartovacieho motora. |
| Nr | Amperáže [A] | Popis |
|---|---|---|
| 43 | 40A | Relé dodávateľa. |
| 44 | 40A | Relé štartéra. |
| 45 | 10 A | Modul rozhrania dodávateľa. |
| 46 | – | Nepoužíva sa. |
| 47 | – | Nepoužíva sa. |
| 48 | 5A | Zmenené pripojenia vozidla. |
| 49 | 10 A | Spínač pedálu brzdy. |
| 50 | 30A | Elektricky nastaviteľné sedadlo spolujazdca. |
| 51 | 40A | Zmenené pripojenia vozidla. |
| 52 | 30A | Sedadlo vodiča s oporou. |
| 53 | 60A | Batéria |
| 54 | 60A | Inverter výkonu. |
| 55 | 50A | Modul riadenia karosérie. |
| 56 | 10 A | Zmenené pripojenia vozidla. |
| 57 | – | Nepoužíva sa. |
| 58 | 10 A | Konvertor rozhrania karosérie karavanu; Rozhranie dodávateľa; Druhá pripojovacia skrinka. |
| 59 | 10 A | Zadná klimatizácia; Predná kamera; Zadná kamera; Adaptívny modul tempomatu; Systém informácií o mŕtvom uhle. |
| 60 | 10 A | Modul riadenia brzdy prívesu. |
| 61 | – | Nepoužíva sa. |
| 62 | 15A | Vylepšený modul systému relé odpojenia. |
| 63 | 20A | Pomocný napájací bod. |
| 64 | 40A | Zmenené pripojenia vozidla. |
| 65 | – | Nepoužíva sa. |
| 66 | 10 A | Vylepšený systém relé odpojenia; Karavan;; Relé na vybitie záťaže. |
| 67 | – | Nepoužíva sa. |
| 68 | 5A | Modul ťahania prívesu. |
| 69 | 5A | Modul riadenia. |
| 70 | – | Nepoužíva sa. |
| 71 | 10 A | Vyhrievané sedadlo spolujazdca. |
| 72 | 10 A | Vyhrievané sedadlo vodiča. |
| 73 | 20A | Adaptívny modul predného osvetlenia; Vyrovnávanie svetlometov. |
| 74 | – | Nepoužíva sa. |
| 75 | 20A | Poistková skrinka v motorovom priestore. |
| 76 | 10 A | Spínač ovládania elektrických posuvných dverí. |
| 77 | 5A | Spínač svetlometov. |
| 78 | 7,5A | Zmenené pripojenia vozidla. |
| 79 | 5A | Relé poistkovej skrinky v priestore pre vodiča. |
| 80 | – | Nepoužíva sa. |
| 81 | 40A | Modul ťahania prívesu. |
| 82 | 30A | Posuvné dvere s elektrickým pohonom. |
| 83 | 30A | Modul riadenia brzdy prívesu. |
| 84 | 50A | Modul riadenia karosérie. |
| 85 | 30A | Posuvné dvere s elektrickým pohonom. |
| 86 | 50A | Modul riadenia karosérie. |

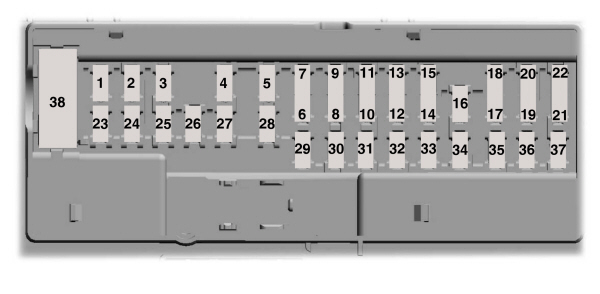

Poistková skrinka na strane cestujúceho
Priradenie poistiek v poistkovej skrinke na strane cestujúceho
| Nr | Amperáže [A] | Popis |
|---|---|---|
| Nr | Amperáže [A] | Popis |
| 1 | – | Relé 2. |
| 2 | – | Relé 3. |
| 3 | – | Relé 1. |
| 4 | – | Relé 4. |
| 5 | – | Relé 5. |
| 6 | – | Nepoužíva sa. |
| 7 | – | Nepoužíva sa. |
| 8 | – | Relé 7. |
| 9 | – | Relé 8. |
| 10 | – | Nepoužíva sa. |
| 11 | – | Nepoužíva sa. |
| Nr | Amperáže [A] | Popis |
|---|---|---|
| 12 | – | Relé 9. |
| 13 | – | Relé 6. |
| 14 | 5A | Štartovanie. |
| 15 | 5A | Napájanie. |
| 16 | – | Pomocný kontakt 3 relé. |
| 17 | – | Pomocný kontakt 3 relé. |
| 18 | – | Pomocný kontakt 3 relé. |
| 19 | – | Pomocný kontakt 4 relé. |
| 20 | – | Pomocný kontakt 5 relé. |
| 21 | – | Pomocné relé poistkovej skrinky. |
| 22 | – | Pomocný kontakt 7 relé. |
| 23 | – | Pomocný kontakt 8 relé. |
| 24 | – | Pomocný kontakt 9 relé. |

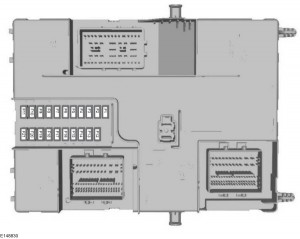

Modul riadenia karosérie
Priradenie poistiek v module riadenia karosérie
| Nr | Amperáže [A] | Popis |
|---|---|---|
| Nr | Amperáže [A] | Popis |
| 1 | – | Nie je použité. |
| 2 | 10 A | Inverter výkonu. |
| 3 | 7,5A | Spínač elektrického okna; Elektricky ovládané zrkadlá. |
| 4 | 20A | Nie je použité. |
| 5 | – | Nie je použité. |
| 6 | 10 A | Nie je použité. |
| 7 | 10 A | Nie je použité. |
| 8 | 5A | Akustický signál proti krádeži. |
| 9 | 5A | Senzor narušenia; Zadná klimatizácia. |
| 10 | – | Nie je použité. |
| 11 | – | Nie je použité. |
| 12 | 7,5A | Ovládanie klimatizácie. |
| 13 | 7,5A | Konektor dátovej zbernice; Stĺpik riadenia; Prístrojová doska. |
| 14 | 15A | Modul riadenia energie batérie – MHEV. |
| 15 | 15A | Modul SYNC 3. |
| 16 | – | Nie je použité. |
| 17 | 7,5A | Nie je použité. |
| 18 | 7,5A | Nie je použité. |
| Číslo | Amperáže [A] | Popis |
|---|---|---|
| 19 | 5A | Nepoužíva sa. |
| 20 | 5A | Štartovanie. |
| 21 | 5A | Kontrola vykurovača s pozitívnym teplotným koeficientom. |
| 22 | 5A | Modul riadenia upozornenia pre chodcov. |
| 23 | 30A | Nepoužíva sa. |
| 24 | 30A | Nepoužíva sa. |
| 25 | 20A | Nepoužíva sa. |
| 26 | 30A | Nepoužíva sa. |
| 27 | 30A | Nepoužíva sa. |
| 28 | 30A | Nepoužíva sa. |
| 29 | 15A | Nepoužíva sa. |
| 30 | 5A | Nepoužíva sa. |
| 31 | 10 A | Konektor dátovej zbernice; Diaľkový prijímač kľúča. |
| 32 | 20A | Rádio; Telematický modul. |
| 33 | – | Nepoužíva sa. |
| 34 | 30A | Centrum správ; Vykurovač s pozitívnym teplotným koeficientom; Menič jednosmerného a striedavého prúdu; Kamera systému udržiavania jazdného pruhu; Asistencia pri parkovaní; Stĺpik riadenia. |
| 35 | 5A | Nepoužíva sa. |
| 36 | 15A | Asistencia pri parkovaní; Kamera systému udržiavania jazdného pruhu; Modul riadenia stĺpika riadenia. |
| 37 | 20A | Nepoužíva sa. |
| 38 | 30A | Okná ovládané elektricky. |
Poistková skrinka del comparto motore
Priradenie poistiek v motorovom priestore
| Nr | Amperáže [A] | Popis |
|---|---|---|
| Nr | Amperáže [A] | Popis |
| 1 | 50A | Tergiče. |
| 2 | 40A | Štvorkolka. |
| 3 | 40A | Vyhrievaný prvok predného skla na pravej strane. |
| 4 | 30A | Osvetlenie polohy. |
| 5 | 10 A | Osvetlenie cúvania. |
| 6 | – | Nepoužíva sa. |
| 7 | 40A | Motor predného ventilátora. |
| 8 | 40A | Vyhrievaný prvok predného skla na ľavej strane. |
| 9 | 15A | Zamknutie zadných dverí. |
| 10 | – | Nepoužíva sa. |
| 11 | 40A | Body pomocného napájania; USB port. |
| 12 | 20A | Klakson |
| 13 | 10 A | Systém selektívneho katalytického zníženia. |
| 14 | 15A | Výkon vozidla 5. |
| 15 | – | Nepoužíva sa. |
| 16 | – | Nepoužíva sa. |
| 17 | 10 A | Reflektory s vysokou intenzitou na pravej strane. |
| 18 | 40A | Ohrievač zadného skla. |
| 19 | 20A | Predné hmlové svetlá. |
| 20 | 10 A | Elektricky sklopné zrkadlá. |
| 21 | 15A | Výkon vozidla 4. |
| 22 | 40A | Motor zadného ventilátora. |
| 23 | 20A | Palivové čerpadlo. |
| 24 | 40A | Relé Run / Start. |
| 25 | 40A | Body pomocného napájania. |
| 26 | 10 A | Reflektory s vysokou intenzitou na ľavej strane. |
| 27 | – | Nepoužíva sa. |
| 28 | 20A | Výkon vozidla 1. |
| 29 | 40A | Ohrievač palivového filtra. |
| Nr | Amperáže [A] | Popis |
|---|---|---|
| 30 | 15A | Čerpadlo chladiacej kvapaliny. |
| 31 | 5A | Systém prevencie zablokovania kolies. |
| 32 | 15A | Modul riadenia prevodovky. |
| 33 | 30A | Motorček štartovania. |
| 34 | 15A | Systém selektívneho katalytického zníženia. |
| 35 | 15A | Výkon vozidla 2. |
| 36 | 5A | Bypass ventil chladiacej kvapaliny motora. |
| 37 | 5A | Zapaľovacie sviečky. Modul riadenia pohonného systému. |
| 38 | 60A | Chladiaci ventilátor. |
| 39 | 15A | Systém selektívneho katalytického zníženia. |
| 40 | 10 A | Výkon vozidla 3. |
| 41 | 10 A | Zapaľovacia sviečka kontrolóra. |
| 42 | 15A | Jednotka riadenia prevodovky. |
| 43 | 60A | Čerpadlo systému proti zablokovaniu. |
| 44 | 25A | Chladiaci ventilátor. |
| 45 | 30A | Lisovanie prívesu. |
| 46 | 40A | Zapaľovacie sviečky. |
| 47 | 40A | Zapaľovacie sviečky. |
| 48 | 50A | Chladiaci ventilátor. |
| 49 | 15A | Senzor oxidov dusíka. |
| 50 | 5A | Vetraný ohrievač olejovej vane. |
| 51 | 10 A | Spojka klimatizácie. |
| 52 | 50A | Chladiaci ventilátor. |
| 53 | – | Nepoužíva sa. |
| 54 | 20A | Havarijný alarm. |
| 55 | 25A | Čerpadlo oleja prevodovky. |
| 56 | 20A | Pomocný ohrievač na palivo. |
| 57 | 25A | Systém proti zablokovaniu s elektronickou kontrolou stability. |
| 58 | 30A | Lisovanie prívesu. |
| 59 | – | Relé chladiaceho ventilátora. |
Ford Transit – schéma poistkovej skrinky
Rok výroby: 2021, 2022.
Poistky zapaľovača cigariet (zásuvky napájania) v Ford Transit sú poistky 11 v poistkovej skrinke v motorovom priestore.
Poloha poistkových skríň
Poistková skrinka v motorovom priestore
Modul riadenia systémov karosérie

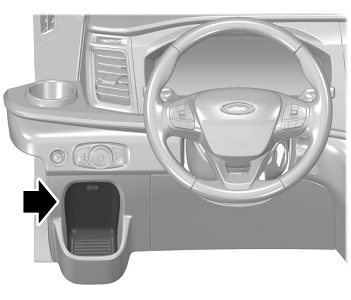

Poistková skrinka v kabíne vodiča
Poistková skrinka v kabíne cestujúcich
Dodatočná poistková skrinka s vysokým prúdom
Poistková skrinka sa nachádza pod sedadlom vodiča.
2021
Vozy vyrobené od 19.10.2020 do 18.04.2021

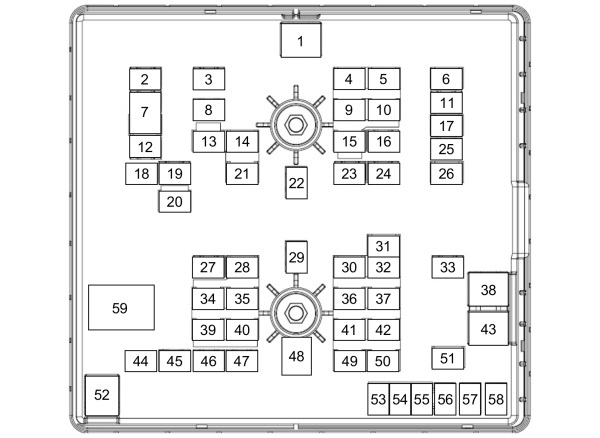

Poistková skrinka v motorovom priestore
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 50 A | Tergicristalli. |
| 2 | 40 A | Traction integrale. |
| 3 | 40 A | Hrejivý prvok čelného skla na pravej strane. |
| 4 | 15 A | Čerpadlo zadného umývača skiel. |
| 5 | – | Nepoužíva sa. |
| 6 | – | Nepoužíva sa. |
| 7 | 40 A | Motor predného ventilátora. |
| 8 | 40 A | Hrejivý prvok čelného skla na ľavej strane. |
| 9 | 15 A | Zámok zadných dverí. |
| 10 | 5 A | Modul riadenia napájania batérie — MHEV. |
| 11 | 40 A | Dodatočné napájacie zásuvky. Port USB. |
| 12 | 20 A | Klakson. |
| 13 | 20 A | Systém selektívneho katalytického zníženia. |
| 14 | 10 A | Modul riadenia napájania batérie – modul riadenia pohonného ústrojenstva. |
| 15 | – | Nepoužíva sa. |
| 16 | – | Nepoužíva sa. |
| 17 | 10 A | Xenónové svetlomety pravé. |
| 18 | 40 A | Ohrievanie zadného skla. |
| 19 | 20 A | Nepoužíva sa (rezerva). |
| 20 | 10 A | Elektricky sklopné zrkadlá. |
| 21 | 15 A | Napájanie vozidla 4. |
| 22 | 40 A | Motor zadného ventilátora. |
| 23 | 20 A | Čerpadlo paliva. |
| 24 | 40 A | Nepoužíva sa (rezerva). |
| 25 | 40 A | Dodatočné napájacie zásuvky. |
| 26 | 10 A | Xenónové svetlomety ľavé. |
| 27 | 40 A | Systém selektívneho katalytického zníženia. |
| 28 | 20 A | Napájanie vozidla 1. |
| 29 | 40 A | Ohrievač filtra paliva. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 30 | 7,5 A | Čerpadlo chladiacej kvapaliny. |
| 31 | 5 A | Systém proti zablokovaniu kolies počas brzdenia. |
| 32 | 15 A | Modul riadenia prevodovky. |
| 33 | 30 A | Motorček štartovania. |
| 34 | 15 A | Systém selektívneho katalytického zníženia. |
| 35 | 15 A | Napájanie vozidla 2. |
| 36 | 5 A | Alternátor integrovaný s remeňom štartovania — MHEV. |
| 37 | 5 A | Svietiace sviečky. Modul riadenia pohonného ústrojenstva. |
| 38 | 60 A | Modul riadenia sviečok. |
| 39 | 15 A | Systém selektívneho katalytického zníženia. |
| 40 | 10 A | Napájanie vozidla 3. |
| 41 | 10 A | Kontrolér sviečok. |
| 42 | 15 A | Modul riadenia prevodovky. |
| 43 | 60 A | Čerpadlo systému proti zablokovaniu kolies počas brzdenia. |
| 44 | 25 A | Ventilátor |
| 45 | 30 A | Zásuvky pre príves. |
| 46 | – | Nepoužíva sa. |
| 47 | – | Nepoužíva sa. |
| 48 | 50 A | Ventilátor |
| 49 | 15 A | Senzor oxidov dusíka. |
| 50 | 5 A | Ohrievač uzavretého ventilačného systému základne. |
| 51 | 10 A | Spojka klimatizácie. |
| 52 | 50 A | Ventilátor |
| 53 | 5 A | Aktívny napínač — MHEV. |
| 54 | 20 A | Akustický signál upozornenia na cúvanie. |
| 55 | 25 A | Čerpadlo oleja prevodovky. |
| 56 | 20 A | Pomocný ohrievač na palivo. |
| 57 | 25 A | Systém proti zablokovaniu kolies počas brzdenia so systémom elektronickej stabilizácie dráhy. |
| 58 | 30 A | Zásuvky pre príves. |
| 59 | – | Relé ventilátora chladenia. |
Schéma poistiek v kabíne vodiča
| Číslo | Ampere [A] | Popis |
|---|---|---|
| Číslo | Ampere [A] | Popis |
| 1 | 5 A | Port USB. |
| 2 | – | Nepoužíva sa. |
| 3 | 5 A | Port USB. |
| 4 | – | Nepoužíva sa. |
| 5 | – | Nepoužíva sa. |
| 6 | – | Nepoužíva sa. |
| 7 | – | Nepoužíva sa. |
| 8 | – | Nepoužíva sa. |
| 9 | 10 A | Hrejivé vonkajšie zrkadlá. |
| 10 | – | Nepoužíva sa. |
| 11 | – | Nepoužíva sa. |
| 12 | – | Nepoužíva sa. |
| 13 | – | Nepoužíva sa. |
| 14 | – | Nepoužíva sa. |
| 15 | – | Nepoužíva sa. |
| 16 | 5 A | Senzor dažďa. |
| 17 | – | Nepoužíva sa. |
| 18 | 20 A | Motor stierača zadného okna. |
| 19 | – | Nepoužíva sa. |
| 20 | – | Nepoužíva sa. |
| 21 | 20 A | Vyhrievanie zadného okna. |
| 22 | 20 A | Vyhrievanie zadného okna. |
| 23 | 20 A | Dodatočné napájacie zásuvky. |
| 24 | 20 A | Dodatočné napájacie zásuvky. |
| 25 | – | Nepoužíva sa. |
| 26 | 25 A | Motor stierača predného skla. |
| 27 | – | Nepoužíva sa. |
| 28 | – | Nepoužíva sa. |
| 29 | – | Nepoužíva sa. |
| 30 | 30 A | Elektrické schody. |
| 31 | – | Nepoužíva sa. |
| 32 | – | Nepoužíva sa. |
| 33 | – | Nepoužíva sa. |
| 34 | – | Nepoužíva sa. |
| 35 | 5 A | Modul ťahania prívesu. |
| 36 | – | Nepoužíva sa. |
| 37 | – | Nepoužíva sa. |
| 38 | – | Nepoužíva sa. |
| 39 | – | Nepoužíva sa. |
| 40 | – | Nepoužíva sa. |
| 41 | – | Nepoužíva sa. |
| 42 | 40 A | Relé štartovacieho motora. |
| Číslo | Ampere [A] | Popis |
|---|---|---|
| 43 | – | Relé pre príslušenstvo nie od výrobcu. |
| 44 | 40 A | Relé štartovacieho motora. |
| 45 | 10 A | Modul rozhrania pre príslušenstvo nie od výrobcu. |
| 46 | 15 A | Modul ťahania prívesu. |
| 47 | 5 A | Ohrievač napájaný palivom. |
| 48 | – | Nepoužíva sa. |
| 49 | 10 A | Spínač pedálu brzdy. |
| 50 | – | Nepoužíva sa. |
| 51 | – | Nepoužíva sa. |
| 52 | 30 A | Elektricky nastaviteľné sedadlo vodiča. |
| 53 | 60 A | Batéria. |
| 54 | 60 A | Inverter. |
| 55 | 50 A | Modul riadenia systémov karosérie. |
| 56 | – | Nepoužíva sa. |
| 57 | – | Nepoužíva sa. |
| 58 | 10 A | Rozhranie karosérie vozidla karavan; Rozhranie pre modifikátory vozidiel; Dodatočná poistková skrinka. |
| 59 | 10 A | Systém klimatizácie vzadu; Predná kamera; Zadná kamera; Modul adaptívneho tempomatu; Systém monitorovania mŕtveho uhla. |
| 60 | 10 A | Modul riadenia dávkovania reduktora. |
| 61 | 7,5 A | Tachograf. |
| 62 | 15 A | Modul systému relé rozšíreného odpojenia. |
| 63 | 20 A | Dodatočné napájacie zásuvky. |
| 64 | – | Nepoužíva sa. |
| 65 | – | Nepoužíva sa. |
| 66 | 10 A | Systém relé rozšíreného odpojenia; Vozidlo karavan; Relé na zníženie zaťaženia. |
| 67 | – | Nepoužíva sa. |
| 68 | – | Nepoužíva sa. |
| 69 | 5 A | Modul volantu. |
| 70 | – | Nepoužíva sa. |
| 71 | 10 A | Vyhrievané sedadlá. |
| 72 | 10 A | Vyhrievané sedadlá. |
| 73 | 20 A | Modul adaptívnych svetlometov; Nastavenie polohy svetlometov. |
| 74 | – | Nepoužíva sa. |
| 75 | 20 A | Poistková skrinka v motorovom priestore. |
| 76 | 10 A | Spínač ovládania elektrických posuvných dverí. |
| 77 | 5 A | Spínač svetlometov. |
| 78 | 10 A | Spínač zámku elektrických posuvných dverí. |
| 79 | – | Nepoužíva sa. |
| 80 | 5 A | Relé štartovacieho motora. |
| 81 | 40 A | Modul ťahania prívesu. |
| 82 | 30 A | Elektrické posuvné dvere. |
| 83 | – | Nepoužíva sa. |
| 84 | 50 A | Modul riadenia systémov karosérie. |
| 85 | 30 A | Elektrické posuvné dvere. |
Modul riadenia systémov karosérie
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | – | Nepoužíva sa. |
| 2 | 10 A | Inverter. |
| 3 | 7,5 A | Spínač elektrického okna; Elektrické zrkadlá. |
| 4 | 20 A | Nepoužíva sa. |
| 5 | – | Nepoužíva sa. |
| 6 | 10 A | Nepoužíva sa. |
| 7 | 10 A | Nepoužíva sa. |
| 8 | 5 A | Siréna alarmového systému. |
| 9 | 5 A | Senzor narušenia; Zadná klimatizácia vozidla. |
| 10 | – | Nepoužíva sa. |
| 11 | – | Nepoužíva sa. |
| 12 | 7,5 A | Systém vykurovania, vetrania a klimatizácie. |
| 13 | 7,5 A | Diagnostický konektor; Stĺpik riadenia; Sada ukazovateľov. |
| 14 | 15 A | Modul riadenia napájania batérie — MHEV. |
| 15 | 15 A | Modul SYNC 3. |
| 16 | – | Nepoužíva sa. |
| 17 | 7,5 A | Tachograf. |
| 18 | 7,5 A | Nepoužíva sa. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 19 | 5 A | Siréna alarmu napájaná batériou. |
| 20 | 5 A | Spínač zapnutia. |
| 21 | 5 A | Kontrola vykurovača s pozitívnym teplotným koeficientom. |
| 22 | 5 A | Modul riadenia systému upozornenia pre chodcov. |
| 23 | 30 A | Nepoužíva sa. |
| 24 | 30 A | Nepoužíva sa. |
| 25 | 20 A | Nepoužíva sa. |
| 26 | 30 A | Nepoužíva sa. |
| 27 | 30 A | Nepoužíva sa. |
| 28 | 30 A | Nepoužíva sa. |
| 29 | 15 A | Nepoužíva sa. |
| 30 | 5 A | Nepoužíva sa. |
| 31 | 10 A | Diagnostický konektor; Prijímač kľúča s diaľkovým ovládaním. |
| 32 | 20 A | Rádio; Telematický modul. |
| 33 | – | Nepoužíva sa. |
| 34 | 30 A | Tachograf; Komunikačné centrum; Vykurovač s pozitívnym teplotným koeficientom; Menič jednosmerného prúdu na striedavý prúd; Kamera systému udržiavania jazdného pruhu; Systém asistencie pri parkovaní; Stĺpik riadenia. |
| 35 | 5 A | Nepoužíva sa. |
| 36 | 15 A | Systém asistencie pri parkovaní; Kamera systému udržiavania jazdného pruhu; Modul riadenia stĺpika riadenia. |
| 37 | 20 A | Nepoužíva sa. |
| 38 | 30 A | Elektrické okná. |

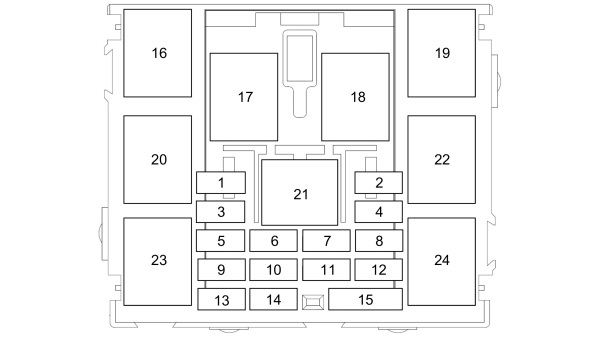

Schéma poistiek v’kabíne pre cestujúcich
| Číslo | Ampére [A] | Popis |
|---|---|---|
| Číslo | Ampére [A] | Popis |
| 1 | 40 A | Prídavný spínač 1. |
| 2 | 40 A | Prídavný spínač 2. |
| 3 | 20 A | Spínač signalizačnej lampy. |
| 4 | 20 A | Štartovanie. |
| 5 | 10 A | Smerovky. |
| 6 | 5 A | Dióda LED prídavný spínač 2. |
| 7 | – | Nepoužíva sa. |
| 8 | 10 A | Vnútorné osvetlenie. |
| 9 | 15 A | Obojsmerné pripojenie rádia. |
| 10 | 5 A | Štartovanie. |
| 11 | 10 A | Štartovanie. |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 12 | 20 A | Dotyková obrazovka. |
| 13 | 5 A | Relé režimu napájania. |
| 14 | 5 A | Zapnutie. |
| 15 | 5 A | Napájanie. |
| 16 | – | Relé signalizačnej lampy. |
| 17 | – | Relé prídavného spínača 1. |
| 18 | – | Relé prídavného spínača 2. |
| 19 | – | Relé zapnutia. |
| 20 | – | Relé ľavej smerovky. |
| 21 | – | Relé režimu napájania. |
| 22 | – | Relé vonkajších svetiel. |
| 23 | – | Relé pravej smerovky. |
| 24 | – | Nepoužíva sa. |
Dodatočná poistková skrinka s vysokým prúdom
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 1 | 125 A | Modul riadenia systémov karosérie. |
| 2 | 80 A | Systém elektronickej asistencie pri jazde. |
| 3 | 150 A | Prídavný ohrievač. |
| 4 | – | Nez použité. |
| 5 | – | Nez použité. |
| 6 | 150 A | Poistková skrinka v kabíne pre cestujúcich. |
| 7 | 60 A | Karavan. |
| 8 | – | Batéria. |
| 9 | 470 A | Motorček na štartovanie; Alternátor. |
| 10 | 300 A | Poistková skrinka vo motorovom priestore. |
| 11 | 250 A | Menic jednosmerného prúdu na striedavý prúd — MHEV. |
| 12 | 150 A | Poistková skrinka v kabíne vodiča. |
| 13 | – | Relé na zníženie zaťaženia. |
| 14 | 180 A | Prídavné napájacie zásuvky 1. |
| 15 | 60 A | Prídavné napájacie zásuvky 2. |
2022
Vozy vyrobené od 19.04.2021 Vozy vyrobené do 16.01.2022.
Schéma poistiek v motorovom priestore
| Číslo | Ampére [A] | Popis |
|---|---|---|
| 1 | 50 A | Tergicristalli. |
| 2 | 20 A | Trazione integrale. |
| 3 | 40 A | Element vyhrievania čelného skla na pravej strane. |
| 4 | 15 A | Čerpadlo zadného umývača skiel. |
| 5 | – |
O Ford Transit (1986-2022)
Ford Transit je jedným z najpopulárnejších úžitkových vozidiel, ktoré sa vyrábajú od roku 1965. Modely vyrobené v rokoch 1986 až 2022 ponúkajú širokú škálu variantov karosérie a motorov, čo umožňuje prispôsobiť vozidlo rôznym potrebám. Medzi charakteristické črty patria robustná konštrukcia, priestranný interiér a spoľahlivosť. Ford Transit je dostupný s rôznymi motormi, vrátane benzínových a dieselových variantov, ktoré poskytujú dostatočný výkon pre mestské aj diaľkové jazdy. Vďaka svojej flexibilite a praktickosti sa stal obľúbenou voľbou medzi podnikateľmi a remeselníkmi po celom svete.
Schéma poistkovej skrinky Ford Transit
Táto stránka zobrazuje schému poistkovej skrinky pre Ford Transit, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa zvyčajne nachádza pod palubnou doskou alebo v motorovom priestore, v závislosti od konkrétneho modelu a roku výroby. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú a efektívnu prevádzku vášho Ford Transitu.
