Ford S-MAX (2006-2015) – poistková skrinka
Ford S-MAX (2006-2015) – schéma poistkovej skrinky
Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Prvá generácia Ford S-MAX bola vyrábaná od roku 2006 do roku 2015. VAN americkej spoločnosti sa podobal na iný model Ford – Galaxy. Napriek tomu mal športovejší charakter. Zdieľa tú istú platformu s Mondeo štvrtej generácie. Auto navrhol David Hilton. V roku 2010 prešlo modernizáciou.
Poistka zapaľovača cigariet (zásuvka napájania) v Ford S-MAX (2006-2015) je poistka F19 v poistkovej skrinke v kabíne.

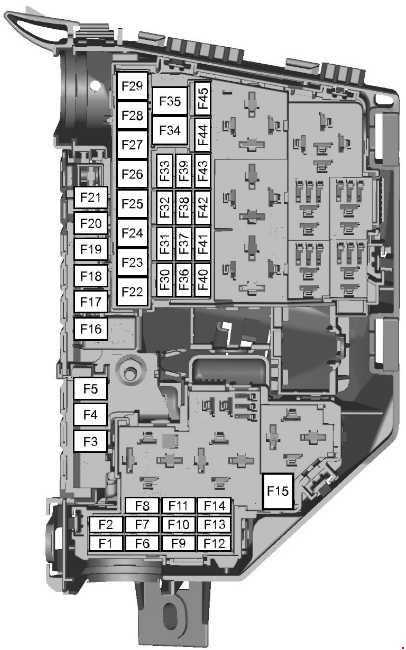

Poistková skrinka v motorovom priestore
| Č. | Amperi [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 10 | Modul riadenia prevodovky (AWF21) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Modul riadenia prevodovky (MPS6) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 5 | Monitorovanie žhavičov (naftové motory) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Monitorovanie žhavičov odparovača
(2,0 l Duratorq-TDCi Norma V a 2,2 l Duratorq-TDCi Norma V). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 70 | Ventilátor chladenia motora –
dvojitý ventilátor (2,3 l Duratec-HE a 2,2 l Duratorq-TDCi automat). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | Elektrohydraulický posilovač riadenia (EHPAS)
(1,6 l EcoBoost SCTi, 2,0 l EcoBoost SCTi, 1,6 l Duratorq-TDCi Norma V a 2,0 l Duratorq-TDCi). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 60 | Žhavič | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 60 | Ventilátor chladenia motora
(1,6 l Duratorq-TDCi, 2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi manuál, 2,0 l Duratec-HE, 2,3 l Duratec-HE a 2,0 l EcoBoost SCTi) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70 | Ventilátor chladenia motora – dvojitý ventilátor (1,6 l EcoBoost SCTi) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 7.5 | Senzor HEGO (1,6 l Duratorq-TDCi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Senzor HEGO;
Senzor CMS; Senzor kyslíka (riadenie motora). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Žhavič odparovača
(2,0 l Duratorq-TDCi Norma V a 2,2 l, Duratorq-TDCi Norma V). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 | Relé cievok | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 10 | Modul riadenia pohonného systému;
Regulátor paliva; Senzor MAF; Ventil na reguláciu tlaku v palivovom potrubí (riadenie motora). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Modul riadenia pohonnej jednotky
(2,0 l EcoBoost SCTi a 2,0 l, Duratorq-TDCi Norma V) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Modul riadenia pohonnej jednotky
(1,6 l EcoBoost SCTi, 1,6 l Duratorq-TDCi a 2,2 l, Duratorq-TDCi Norma V) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Senzor MAF;
Palivové vstrekovače (riadenie motora) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Palivové čerpadlo;
Odparovač (2,0 l Duratorq-TDCi Norma V) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7.5 | Senzor MAF;
Ventil bypassu EGR; Palivové čerpadlo odparovača (2,2 l Duratorq-TDCi Norma V) (riadenie motora) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7.5 | Ventil výfuku;
Senzor TMAF; Aktívne otvorenie mriežky; Ventil bypassu; Cievka relé. Čerpadlo dodatočnej vody (1,6 l EcoBoost SCTi) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 10 | Modul riadenia motora
(2,0 l Duratorq-TDCi). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7.5 | Dodatočné fungovanie, čerpadlo vody (1,6 l EcoBoost SCTi). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 10 | Ventil PCV;
Ventil VCV; Senzor vody v palive; Ventil akustického výfuku; Ventil na reguláciu vírenia; Ventil variabilného nasávania; ventil EGR; Ventil na reguláciu oleja IVVT (riadenie motora); Senzor T.MAF; Ventil variabilného rozvodu výfukových plynov; Aktívne otvorenie mriežky; Ventil na odvodnenie nádrže; Ventil na reguláciu turba; Ventil výfuku (riadenie motora). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Ventil na reguláciu turba;
Senzor MAF; Aktívne otvorenie mriežky; Ventil EGR; Ventil VCV (1,6 l Duratorq-TDCi) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Senzor MAF;
Senzor vody v palive; Aktívne otvorenie mriežky; Ventil na reguláciu nasávania (2,0 l Duratorq-TDCi Norma V). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7.5 | Tlak v palivovom potrubí;
Regulátor paliva; Aktívne otvorenie mriežky (2,2 l Duratorq-TDCi Norma V). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Ventil na reguláciu turbodúchadla;
Ventil variabilného rozvodu nasávacích ventilov; Ventil variabilného rozvodu výfukových plynov; Ventil na čistenie nádrží; Elektrický bypass ventil (1,6 l EcoBoost SCTi). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 10 | Cievka na konektore;
Ventil na vypúšťanie nádrže; Spínač tlaku posilovača riadenia (riadenie motora). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Ventil EGR;
Variabilná kontrola turba (2,0 l Duratorq-TDCi) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Cievky relé
(2,0 l Duratorq-TDCi Norma V, 2,2 l, Duratorq-TDCi Norma V a 1,5 l Duratorq-TDCi) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Cievky zapaľovania
(1,6 l EcoBoost SCTi a 2,0 l EcoBoost SCTi) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 15 | Klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Ohrievač palivového filtra
(2,0 l Duratorq-TDCi, 2,0 l, Duratorq-TDCi Norma V a 1,6 l, Duratorq-TDCi) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Senzory F1EGO
(2,2 l Duratorq-TDCi Norma V) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 40 | Relé štartovacieho motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 80 | Dodatočný ohrievač pre naftový motor (PTC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 60 | Napájanie centrálnej poistkovej skrinky A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 60 | Napájanie centrálnej poistkovej skrinky B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 60 | Napájanie zadnej poistkovej skrinky C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 60 | Napájanie zadnej poistkovej skrinky D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 30 | VQM / iné než VQM:
cluster / audio / AC / FLR |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 30 | Modul predného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 30 | 2006-2008:
Vyhrievané zadné sklo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 2009-2015:
Vyhrievané zadné sklo. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 30 | Postrekovač svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 30 | Ventily ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 40 | Čerpadlo ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 30 | 2006-2010:
Vyhrievač paliva. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 2011-2015:
Vyhrievač paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 40 | Ventilátor vyhrievača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 5 | 2011-2015:
ABS 30. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 15 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 5 | 2009-2015:
Vyhrievač paliva – diaľkové ovládanie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 5 | Modul spínača svetla;
Bobiny poistkovej skrinky v motorovom priestore. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 40 | Vyhrievané predné sklo (ľavá strana) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 40 | Vyhrievané predné sklo (pravá strana) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 5 | 2006-2010:
ABS. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2011-2015:
Napájanie zadného stierača 15. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 10 | 2006-2010:
Vyhrievané trysky predných stieračov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7.5 | 2011-2015:
Vyhrievané trysky predných stieračov; FLR + FSM KL15. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 5 | 2006-2010:
Adaptívny tempomat (ACC). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 2011-2015:
Napájanie PCM / TCM / EHPAS15. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 15 | Adaptívny systém osvetlenia vpredu (AFS). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | 5 | 2011-2015:
Modul vyrovnávania svetlometov; AFS. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | 20 | Prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | 10 | 2006-2010:
Modul riadenia motora; Modul riadenia prevodovky; Elektrohydraulický posilňovač riadenia (EHPAS). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 2011-2015:
IP cluster. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | 5 | 2006-2010:
Vyrovnávanie svetlometov; Adaptívny systém osvetlenia vpredu (AFS). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2011-2015:
Modul audio; BVC; Modul DAB. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | 20 | Modul elektrohydraulického posilňovača riadenia
(2,0 l Duratorq-TDCi); Čerpadlo na vákuum (2,5 l Duratec-ST) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 2011-2015:
Automatická klimatizácia/ručne ovládaná klimatizácia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | 5 | 2006-2010:
Zadný stierač. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2011-2015:
FLR (Start Stop). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

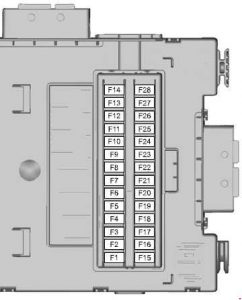

Panel poistkov kabína – Ford S-MAX poistky (2006-2009)
| Číslo | Amperi [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 5 | Senor dažďa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 10 | Napájanie SRS (airbag) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | ABS;
Senor odchýlky smeru (ESP); Elektrická parkovacia brzda (EPB); Napájanie pedála akcelerátora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 7.5 | Elektronické napájanie;
Napájanie pedála akcelerátora; Elektronická poistka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | 2006-2007:
Zadný stierač |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 15 | Audio systém (vrátane hlasového ovládania) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 7.5 | Modul volantu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 5 | Skupina | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 15 | Hlavný súbor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 20 | Elektricky otvárateľná strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 7.5 | Hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 15 | Predný hmlový svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Striekací systém predného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | Adaptívny tempomat (ACC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 10 | Vnútorné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 5 | Imobilizér motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 | Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 5 | 2006-2007:
Rádio; Senzor dažďa. 2008-2009: Prijímač frekvencie; Senzor vnútorného pohybu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 20 | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7.5 | Čerpadlo paliva (2,2 l Duratorq) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 5 | Kľúč na zapaľovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 10 | Veko nádrže paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 5 | Akustický signalizátor rezervy (alarmový systém);
OBD II (diagnostika palubného počítača). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 5 | Jednotka stĺpika riadenia;
Modul klimatizácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 5 | Spínač brzdových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

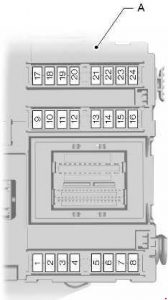

Panel poistiek kabíny (2010-2015)
| Číslo | Amperi [A] | Popis |
| F1 | 7.5 | Modul volantu |
| F2 | 5 | Skupina |
| F3 | 10 | Vnútorné svetlá |
| F4 | 5 | Imobilizér motora |
| F5 | 7.5 | Adaptívny tempomat (ACC) |
| F6 | 5 | Senzor dažďa |
| F7 | 20 | Zapaľovač cigariet |
| F8 | 10 | Napájanie na odblokovanie dverí nádrže na palivo |
| F9 | 15 | Striekacie trysky predného čelného skla – zadné |
| F10 | 15 | Striekacie trysky predného čelného skla – predné |
| F11 | 10 | Napájanie na uvoľnenie batožinového priestoru |
| F12 | 10 | Napájanie na zámok dverí nádrže na palivo |
| F13 | 20 | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7.5 | Čerpadlo paliva (2,2 l Duratorq-TDCi Norma V) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 5 | Prijímač diaľkového ovládania;
Interný pohybový senzor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 5 | Kľúč na zapálenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 5 | Akustický signalizátor rezervy (alarmový systém);
OBD II (diagnostika palubného počítača). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 5 | Zařízení na spúšťanie vibrácií volantu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 10 | Napájanie SRS (airbag) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 7.5 | ABS;
Senzor odchýlky smeru (ESC); Elektrická parkovacia brzda (EPB); Napájanie pedálu akcelerátora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 7.5 | Elektronické napájanie;
Elektronická poistka; Automaticky sklopné zrkadlo; Upozornenie na opustenie jazdného pruhu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 15 | Napájanie rádia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 5 | Spínač brzdových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 20 | Otváracia strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 5 | Napájanie pre modul klimatizácie a stĺpik riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky Ford S-Max – tabulka poistiek zadná
| Číslo | Amperi [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FA1 | 25 | Modul dverí (predné ľavé)
(zdvihnúť/znížiť sklo, centrálne zamykanie, elektricky sklopné zrkadlo, vyhrievané zrkadlo) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FA2 | 25 | Modul dverí (predné pravé)
(zdvihnúť/znížiť sklo, centrálne zamykanie, elektricky sklopné zrkadlo, vyhrievané zrkadlo) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FA3 | 25 | Modul dverí (zadné ľavé)
(zdvihnúť/znížiť sklo) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FA4 | 25 | Modul dverí (zadné pravé)
(zdvihnúť/znížiť sklo) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FA5 | 10 | Zadná blokácia
(bez modulov zadných dverí). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FA6 | 15 | Pri inej zásuvke napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FA7 | 5 | Relé cievok | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FA8 | 20 | 2010-2015:
Modul vozidla bez kľúča. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FA9 | 5 | 2011-2015:
Cievky relé. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FA10 | 30 | 2006-2010:
Elektrické sedadlo vodiča. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FA11 | 20 | Príslušenstvo;
Modul prívesu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FA12 | 30 | 2011-2015:
Elektrické sedadlo vodiča |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB1 | 5 | 2006-2010:
Modul asistencie pri parkovaní; Systém detekcie mŕtveho uhla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2011-2015:
Systém Sunblind |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB2 | 15 | Modul zavesenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB3 | 15 | Vyhrievané sedadlo vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB4 | 15 | Vyhrievané sedadlo predného pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB5 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB6 | 10 | Zadná klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB7 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB8 | 10 | 2010:
Systém slnečných clôn. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 2011-2015:
Asistencia pri parkovaní; BLIS. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB9 | 30 | Elektrické sedadlo predného pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB10 | 10 | Akustický signál proti krádeži | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB11 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FB12 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FC1 | 7.5 | Elektrické zadné okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FC2 | 30 | Elektrická parkovacia brzda (EPB) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FC3 | 30 | Elektrická parkovacia brzda (EPB) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FC4 | 10 | Zadná klimatizácia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FC5 | 7.5 | 2006-2010:
CD menič; Systém zábavy pre zadné sedadlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 2011-2015:
Automobil bez kľúča |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FC6 | 20 | Ventilátor zadnej klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FC7 | 5 | Modul funkcie pamäte sedadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FC8 | 20 | 2010:
Modul automobilu bez kľúča. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7.5 | 2011-2015:
Systém zábavy pre zadné sedadlá; CD menič. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FC9 | 20 | 2010-2015:
Audio zosilňovač |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FC10 | 10 | 2010-2015:
Audio Sony. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FC11 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Ford S-MAX (2006-2015)
Ford S-MAX, vyrábaný v rokoch 2006 až 2015, je populárne MPV (Multi-Purpose Vehicle), ktoré kombinuje športový vzhľad s praktickosťou. Tento model je známy svojím dynamickým dizajnom a flexibilným interiérom, ktorý ponúka dostatok priestoru pre pasažierov aj batožinu. Ford S-MAX bol dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré poskytovali rôzne úrovne výkonu a efektivity. Vďaka svojej spoľahlivosti a komfortu sa stal obľúbenou voľbou pre rodiny a vodičov, ktorí hľadajú vozidlo s univerzálnym využitím.
Schéma poistkovej skrinky Ford S-MAX
Táto stránka zobrazuje schému poistkovej skrinky pre Ford S-MAX, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. V tomto modeli sú poistkové skrinky typicky umiestnené v motorovom priestore a v interiéri vozidla, zvyčajne pod palubnou doskou. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérovú hodnotu a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, a preto je dôležité mať prehľad o jej konfigurácii.
