V tomto článku nájdeš diagramy poistkovej skrinky Jeep Gladiator (2020–2022), získaš informácie o polohe panelov poistiek vnútri vozidla a naučíš sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek Jeep Gladiator (2020)
Rok výroby: 2020.
Poistka zapaľovača cigariet (zásuvka napájania) v Jeep Gladiator je poistka F52 v poistkovej skrinke motorového priestoru.

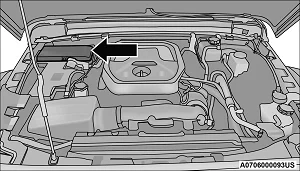

Poloha poistkovej skrinky
Centrum distribúcie napájania sa nachádza v motorovom priestore blízko batérie.

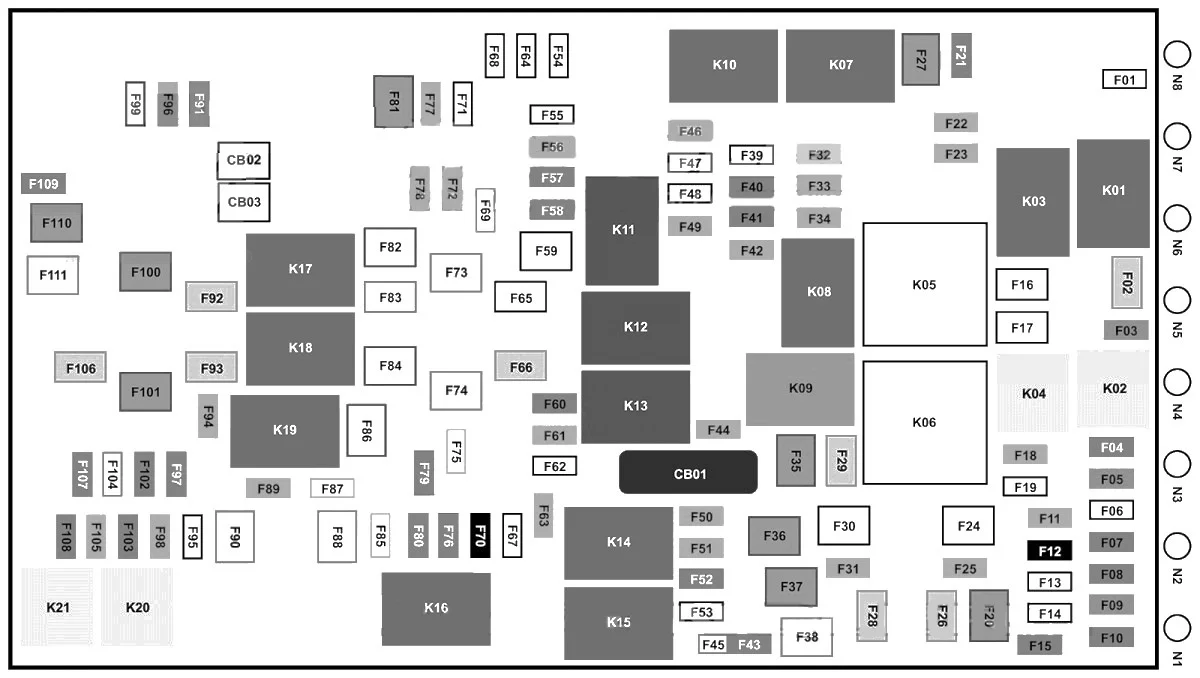

Schéma poistkovej skrinky
Priradenie poistiek v Centre Distribúcie Energií (2020)
| Nr |
Amperáže [A] |
Popis |
| Nr |
Amperáže [A] |
Popis |
| F01 |
– |
Rezerva |
| F02 |
40 A zelená |
Motorček na štartovanie |
| F03 |
5 Amp Tan |
Inteligentný senzor batérie (IBS) |
|
|
| F04 |
Žltá 20 Amp |
Čerpadlo paliva MTR / FPCM |
| F05 |
5 Amp Tan |
Bezpečnostný port |
| F06 |
– |
Rezerva |
| F07 |
– |
Rezerva |
| F08 |
15 A modrá |
Modul riadenia Trans TCM-8HP CYGNUS |
| F09 |
– |
Rezerva |
| F10 |
15 A modrá |
Kľúčový spínač zapnutia (KIN) / Rádiový frekvenčný hub (RF HUB) / Elektrický zámok stĺpika riadenia (ESCL) |
| F11 |
10 A červená |
Port UCI (USB a AUX) |
| F12 |
25 Amp Clear |
HIFI zosilňovač |
| F13 |
– |
Rezerva |
| F14 |
– |
Rezerva |
| F15 |
15 A modrá |
Sada ukazovateľov prístrojovej dosky (IPC) / sada spínačov – elektrická sada s vysokou odolnosťou (SWITCH BANK-HDELEC) |
| F 16 |
– |
Rezerva |
| F17 |
– |
Rezerva |
| F18 |
10 A červená |
Spojka klimatizácie (AC CLUTCH) |
|
|
| F19 |
– |
Rezerva |
| F20 |
30 A ružová |
Central Body Controller (CBC) 1-OSVETLENIE INTERIÉRU |
| F21 |
– |
Rezerva |
| F22 |
10 A červená |
Modul riadenia motora (ECM) / Modul riadenia systému prevodovky (PCM) |
| F23 |
10 A červená |
Modul riadenia systému prevodovky (PCM) / Modul riadenia motora (ECM) |
| F24 |
– |
Rezerva |
| F25 |
10 A červená |
Modul Shift By Wire (MOD.SBW) |
| F26 |
40 A zelená |
Central Body Controller (CBC) 2-EXTERNÉ SVETLÁ # 1 |
| F27 |
30 A ružová |
Predné stierače |
| F28 |
40 A zelená |
Central Body Controller (CBC) 3 ZÁMKY NAPÁJANIA |
| F29 |
40 A zelená |
Central Body Controller (CBC) 4-EXTERNÉ SVETLÁ # 2 |
| F30 |
– |
Rezerva |
| F31 |
10 A červená |
DIAGNOSTICKÝ PORT |
| F32 |
10 A červená |
Vykurovanie Vetranie Klimatizácia Mod (HVAC CTRL MOD) / Zámok stĺpika riadenia (SCL) / Modul klasifikácie cestujúcich (OCM) / Modul detekcie prítomnosti vodiča (DPDM) |
| F33 |
10 A červená |
Systém ParkTronics (PTS) / Modul infračervenej kamery (IRCM) / Svetlá na deaktiváciu airbagu (AIRBAG DISABLE LMPS) |
| F34 |
10 A červená |
Elektronická kontrola stability (ESC) / Elektromechanický posilňovač riadenia (EHPS) / Modul riadenia Smart Bar (SBCM) WAKE UP |
|
|
| F35 |
30 A ružová |
PUMP VAC BRAKE – ak je prítomná |
| F36 |
30 A ružová |
MODUL ŤAHANIA PRÍVESU – ak je prítomný |
| F37 |
30 A ružová |
KONEKTOR ŤAHANIA PRÍVESU 7W – ak je prítomný |
| F38 |
20 A modrá |
Modul riadenia motora ECM |
| F39 |
– |
Rezerva |
| F40 |
15 A modrá |
Modul riadenia systému prevodovky (DTCM) / blokovanie nápravy (AXLE LOC) FT_RR |
| F41 |
15 A modrá |
Prístrojový panel (IC) / Bezpečnostná brána (SGW) WAKE UP |
| F42 |
10 A červená |
Napájanie relé na kontrolu výkonu (zastavenie/štartovanie elektrické) |
| F43 |
– |
Rezerva |
| F44 |
10 A červená |
KÚRENIE S INFRAČERVENOU KAMEROU (IRCAM) |
| F45 |
– |
Rezerva |
| F46 |
10 A červená |
AUTO HDLP LVL MOD / LVL MTR / HDLP SW |
| F47 |
– |
Rezerva |
| F48 |
– |
Rezerva |
|
|
| F49 |
10 A červená |
Kontrolór bezpečnosti cestujúcich (ORC) |
| F50 |
10 A červená |
HD ACC – ak je prítomný |
| F51 |
10 A červená |
Senzor vlhkosti Svetlo Dážď (HLRS) / Invertor 400 W Prebudenie / USB / Spätné zrkadlo (ISRVM) / Modul kompasu (CSGM) |
| F52 |
Žltá 20 Amp |
Zapaľovač cigariet |
| F53 |
10 A červená |
Bezdrôtový reproduktor – v závislosti od vybavenia |
| F54 |
– |
Rezerva |
| F55 |
10 A červená |
Centrálny modul vizuálneho spracovania (CVPM) alebo modul Parktronics |
| Nr |
Amperáže [A] |
Popis |
| F56 |
10 A červená |
Senzor teploty v aute / napájanie cievky PTC ohrievača |
| F57 |
Žltá 20 Amp |
Sedadlo Frt Drvr Htd |
| F58 |
Žltá 20 Amp |
Sedadlo Frt Pass Htd |
| F59 |
– |
Rezerva |
| F60 |
15 A modrá |
Modul komfortného volantu (CSWM) (HTD STR WHEEL) |
| F61 |
10 A červená |
Senzor mŕtveho uhla ľavý (LBSS) / senzor mŕtveho uhla pravý (RBSS) |
| F62 |
– |
Rezerva |
| F63 |
10 A červená |
Kontrolór bezpečnosti pasažierov (ORC) |
| F64 |
– |
Rezerva |
|
|
| F65 |
50 A červená |
Inverter 400W |
| F66 |
40 A zelená |
VENTILÁTOR HVAC MTR FRT |
| F67 |
– |
Rezerva |
| F68 |
– |
Rezerva |
| F69 |
– |
Rezerva |
| F70 |
25 Amp Clear |
INJEKCIA / ZAPAĽOVACIA CIEVKA (GAS) / MOD SPINA GLO (DSL) |
| F71 |
– |
Rezerva |
| F72 |
10 A červená |
HD ELEC ACC PKG – ak je prítomné |
| F73 |
– |
Rezerva |
| F74 |
– |
Rezerva |
| F75 |
– |
Rezerva |
| F76 |
Žltá 20 Amp |
ECM (GAS) / PCM (DSL) |
| F77 |
10 A červená |
Zohriate zrkadlá |
| F78 |
– |
Rezerva |
| F79 |
Žltá 20 Amp |
SMART BAR CTRL MOD |
| F80 |
15 A modrá |
Modul riadenia pohonného ústrojenstva (PCM) / Solenoid 1 2 Blokovanie prevodovky |
| F81 |
30 A ružová |
DEGELÁTOR ZADNÝ (EBL) |
|
|
| F82 |
30 A ružová |
OHRIEVAČ PALIVA – ak je prítomný |
| F83 |
60 Amp žltá |
ZAPAĽOVACIA SVIEČKA – ak je prítomná |
| F84 |
30 A ružová |
RIADIACA JEDNOTKA HTR UREA – ak je prítomná |
| F85 |
10 A červená |
SENZOR PM – ak je prítomný |
| F86 |
– |
Rezerva |
| F87 |
10 A červená |
ZÁSOBOVANIE / ČISTENIE PMP – ak je prítomné |
| F88 |
20 A modrá |
SENZOR NOx # 1 / # 2 – ak je prítomný |
| F89 |
10 A červená |
Modul riadenia stĺpca riadenia (SCCM) / tempomat (CRUISE CTL) / digitálna televízia (DTV) / kontrolka deaktivácie airbagu |
| F90 |
20 A modrá |
TRAILER TOW PARK LMP – ak je prítomný |
| F91 |
Žltá 20 Amp |
Klaksón |
| F92 |
40 A zelená |
HD ACCY # 2 – ak je prítomný |
| F93 |
40 A zelená |
HD ACCY # 1 – ak je prítomný |
| F94 |
10 A červená |
Monitorovanie tlaku pneumatík (TPM) / systém RF Hub (CORAX) |
| F95 |
– |
Rezerva |
| F96 |
10 A červená |
PWR ZRKADLO SW |
| F97 |
Žltá 20 Amp |
RADIO / TBM |
|
|
| F98 |
10 A červená |
SW BANK-HD ELEC / OFF ROAD |
| F99 |
– |
Rezerva |
| F100 |
30 A ružová |
ESC-ECU A VENTILY |
| F101 |
30 A ružová |
Modul riadenia systému prenosu (DTCM) |
| F102 |
15 A modrá |
DVOJITÝ PORT USB |
| F103 |
15 A modrá |
HD ACCY # 3 – ak je prítomný |
| F104 |
– |
Rezerva |
| F105 |
10 A červená |
Integrovaný stredový komín (ICS) / klimatizácia s teplovzdušným ventilátorom (IFVAC) |
| F106 |
50 A červená |
Elektronická kontrola rýchlosti (ESC) / PUMP MTR |
| F107 |
Žltá 20 Amp |
PRÍVES ZASTAVENIE / OTOČENIE LT – ak je prítomné |
| F108 |
15 A modrá |
HD ACCY # 4 – ak je prítomný |
| F109 |
Žltá 20 Amp |
PRÍVES STOP / OTOČENIE RT – ak je prítomné |
| F110 |
– |
Rezerva |
| F111 |
20 A modrá |
KÓPIA REZERVY PRE PRÍVES – ak je prítomná |
Jeep Gladiator – schéma poistkovej skrinky
Rok výroby: 2021.
Centrum distribúcie napájania (PDC)
Centrum distribúcie napájania sa nachádza v motorovom priestore blízko batérie. Toto centrum obsahuje poistky s kartúšami, mini poistky a relé. Horný kryt PDC je označený etiketou, ktorá uvádza polohu, funkciu a veľkosť každej poistky/relé, ktoré je možné opraviť.
Poloha centra distribúcie napájania
| Incavo |
Fusibile a cartuccia |
Mini fusibile |
Popis |
| * Ak je prítomné |
| Incavo |
Fusibile a cartuccia |
Mini fusibile |
Popis |
| * Ak je prítomné |
| F01 |
– |
– |
Rezerva* |
| F02 |
40 A zelená |
– |
Motor štartovania |
|
|
| F03 |
– |
5 A hnedá |
Inteligentný senzor batérie (IBS) |
| F04 |
– |
20 A žltá |
Čerpadlo paliva MTR/FPCM |
| F05 |
– |
5 A hnedá |
Bezpečnostný zámok |
| F06 |
– |
– |
Rezerva* |
| F07 |
– |
– |
Rezerva* |
| F08 |
– |
15 A modrá |
Modul riadenia prevodovky TCM-8HP CYGNUS |
| F09 |
– |
– |
Rezerva* |
| F10 |
– |
15 A modrá |
Kľúčový uzol zapaľovania (KIN)/rádiový hub (RF HUB)/elektrický zámok stĺpika riadenia (ESCL) |
| F11 |
– |
10 A červená |
Port UCI (USB a AUX) |
| F12 |
– |
25 A priehľadná |
HIFI zosilňovač |
| F13 |
– |
– |
Rezerva* |
| F14 |
– |
– |
Rezerva* |
| F15 |
– |
15 A modrá |
Súprava ukazovateľov prístrojovej dosky (IPC)/spínač – súprava elektrických zariadení s vysokou odolnosťou (SWITCH BANK-HD ELEC) |
| F 16 |
– |
– |
Rezerva* |
|
|
| F17 |
– |
– |
Rezerva* |
| F18 |
– |
10 A červená |
Spojka klimatizácie (AC CLUTCH) |
| F19 |
– |
– |
Rezerva* |
| F20 |
30 Amp ružová |
– |
Centrálny riadič karosérie (CBC) 1-VNÚTORNÉ SVETLO |
| F21 |
– |
– |
Rezerva* |
| F22 |
– |
10 A červená |
Modul riadenia motora (ECM)/Modul riadenia systému prevodovky (PCM) |
| F23 |
– |
10 A červená |
Modul riadenia systému prevodovky (PCM)/Modul riadenia motora (ECM) |
| F24 |
– |
– |
Rezerva* |
| F25 |
– |
10 A červená |
Presun modulu cez kábel (MOD_SBW) |
| F26 |
40 A zelená |
– |
Centrálny riadič karosérie (CBC) 2 EXTERNÉ SVETLO #1 |
| F27 |
30 Amp ružová |
– |
Predné stierače |
| F28 |
40 A zelená |
– |
Centrálny riadič karosérie (CBC) 3-ZAMYKANIE |
| F29 |
40 A zelená |
– |
Centrálny riadič karosérie (CBC) 4 EXTERNÉ SVETLO #2 |
| F30 |
– |
– |
Rezerva* |
| F31 |
– |
10 A červená |
DIAGNOSTICKÝ PORT |
| F32 |
– |
10 A červená |
Kúrenie Vetranie Klimatizácia Mod (HVAC CTRL MOD)/Zámok stĺpika riadenia (SCL)/Modul klasifikácie pasažierov (OCM)/Modul detekcie prítomnosti vodiča (DPDM) |
|
|
| F33 |
– |
10 A červená |
Systém ParkTronics (PTS)/modul infračervenej kamery (IRCM)/žiarovky na deaktiváciu airbagov (AIRBAG DISABLE LMPS) |
| F34 |
– |
10 A červená |
Elektronický stabilizačný systém vozidla (ESC)/elektricko-hydraulická asistencia riadenia (EHPS)/modul riadenia Smart Bar (SBCM) AKTIVÁCIA |
| F35 |
30 Amp ružová |
– |
PMP BRZDOVÉ* |
| F36 |
30 Amp ružová |
– |
MODUL PRÍVESU TRAILER* |
| F37 |
30 Amp ružová |
– |
PRÍVES CONN 7W* |
| F38 |
20 A modrá |
– |
Modul riadenia motora (ECM) |
| F39 |
– |
– |
Rezerva* |
| F40 |
– |
15 A modrá |
Modul riadenia systému prevodovky (DTCM)/zámok nápravy (AXLE LOC) FT_RR |
| F41 |
– |
15 A modrá |
Prístrojová doska (IC)/Security GateWay (SGW) BUDÍK |
| F42 |
– |
10 A červená |
Napájanie relé riadenia napájania (zastavenie/štartovanie elektrické)* |
| F43 |
– |
– |
Rezerva* |
| F44 |
– |
10 A červená |
Infračervená kamera (IRCAM) VYHREV |
| F45 |
– |
– |
Rezerva* |
| F46 |
– |
10 A červená |
AUTO HDLP LVL MOD/LVL MTR/HDLP SW |
| F47 |
– |
– |
Rezerva* |
| F48 |
– |
– |
Rezerva* |
| Hniezdo |
Patrónová poistka |
Mini poistka |
Popis |
| * Ak je prítomné |
| F55 |
– |
10 A červená |
Centrálny modul spracovania vizuálnych informácií (CVPM)* |
| F56 |
– |
10 A červená |
Senzor teploty v aute/napájanie cievky PTC ohrievača |
|
|
| F57 |
– |
20 A žltá |
Sedadlo Frt Drvr Htd |
| F58 |
– |
20 A žltá |
Sedadlo Frt Pass Htd |
| F59 |
– |
– |
Rezerva* |
| F60 |
– |
15 A modrá |
Modul komfortu riadenia (CSWM) (HTD STR WHEEL) |
| F61 |
– |
10 A červená |
Senzor mŕtveho uhla vľavo (LBSS)/Senzor mŕtveho uhla vpravo (RBSS) |
| F62 |
– |
– |
Rezerva* |
| F63 |
– |
10 A červená |
Kontrolór imobilizácie cestujúcich (ORC) |
| F64 |
– |
– |
Rezerva* |
| F65 |
50 A červená |
– |
Invertor 400W |
| F66 |
40 A zelená |
– |
VENTILÁTOR HVAC MTR FRT |
| F67 |
– |
– |
Rezerva* |
| F68 |
– |
– |
Rezerva* |
| F69 |
– |
– |
Rezerva* |
| F70 |
– |
25 A Priehľadná |
INJ/IGN COIL (GAS)/GLO PLUG MOD (DSL) |
| F71 |
– |
– |
Rezerva* |
| F72 |
– |
10 A červená |
Balík HD ELEC ACC* |
| F73 |
– |
– |
Rezerva* |
| F74 |
– |
– |
Rezerva* |
|
|
| F75 |
– |
– |
Rezerva* |
| F76 |
– |
20 A žltá |
ECM (benzín)/PCM (DSL) |
| F77 |
– |
10 A červená |
Vyhrievané zrkadlá |
| F78 |
– |
– |
Rezerva* |
| F79 |
– |
20 A žltá |
Modul CTRL INTELIGENTNÝ PÁS* |
| F80 |
– |
15 A modrá |
Modul riadenia systému prenosu (PCM)/elektromagnetický ventil 1 2 Prevod blokovania |
| F81 |
30 Amp Ružová |
– |
DEFRISATORE POSTERIORE (EBL) |
| F82 |
30 Amp Ružová |
– |
CARBURANTE HTR* |
| F83 |
60 A žltá |
– |
CANDELA GLOBALE* |
| F84 |
30 Amp Ružová |
– |
UNITÁ REGOLATORE HTR urea* |
| F85 |
– |
10 A červená |
SENSORE PM* |
| F86 |
– |
– |
Rezerva* |
|
|
| F87 |
– |
10 A červená |
NAPÁJANIE/PULÍCIA PMP* |
| F88 |
20 A modrá |
– |
SENSORE NOx #1/#2* |
| F89 |
– |
10 A červená |
Modul riadenia stĺpca riadenia (SCCM)/tempomat (CRUISE CTL)/digitálna televízia (DTV)/žiarovka na deaktiváciu airbagu |
| F90 |
20 A modrá |
– |
PARKOVANIE RIMORCHIO LMP* |
| F91 |
– |
20 A žltá |
klaksón |
| F92 |
40 A zelená |
– |
ACCY HD #2* |
| F93 |
40 A zelená |
– |
AKTIVITA HD #1* |
| F94 |
– |
10 A červená |
Monitorovanie tlaku v pneumatikách (TPM)/systém hub RF (CORAX) |
| F95 |
– |
– |
Rezerva* |
| F96 |
– |
10 A červená |
SPECCHIO PWR SW |
| F97 |
– |
20 A žltá |
RADIO/TBM |
| F98 |
– |
10 A červená |
SW BANK-HD ELEK/OFF ROAD |
| F99 |
– |
– |
Rezerva* |
| F100 |
30 Amp Ružová |
– |
ESC-ECU E VALVOLE |
| F101 |
30 Amp Ružová |
– |
Modul riadenia systému prenosu (DTCM) |
| F102 |
– |
15 A modrá |
DVOJITÝ USB PORT |
| F103 |
– |
15 A modrá |
ACCY HD #3* |
| F104 |
– |
– |
Rezerva* |
| F105 |
– |
10 A červená |
Integrovaný centrálny stav (ICS)/klimatizácia s teplovzdušným ventilátorom (HVAC) |
| F106 |
50 A červená |
– |
Elektronická regulácia rýchlosti (ESC)/POMPA MTR |
| F107 |
– |
20 A žltá |
FERMO/GIRARE RIMORCHIO LT* |
| F108 |
– |
15 A modrá |
ACCY HD #4* |
| F109 |
– |
20 A žltá |
FERMO/GIRARE RIMORCHIO RT* |
| F110 |
– |
– |
Rezerva* |
| F111 |
Jeep Gladiator – schéma poistkovej skrinky
Rok výroby: 2022.
Centrum distribúcie napájania (PDC)
Centrum distribúcie napájania sa nachádza v motorovom priestore blízko batérie. Toto centrum obsahuje poistky na kartuše, mini poistky a relé. Horný kryt PDC je označený etiketou, ktorá uvádza polohu, funkciu a rozmery každej opraviteľnej poistky/relé.
Poloha centra distribúcie napájania
| Výrez |
Patrónová poistka |
Mini poistka |
Popis |
|
|
| * Ak je prítomné |
| Výrez |
Patrónová poistka |
Mini poistka |
Popis |
| * Ak je prítomné |
| F01 |
– |
– |
Rezerva* |
| F02 |
40 A zelená |
– |
Motor štartovania |
| F03 |
– |
5 A hnedá |
Inteligentný senzor batérie (IBS) |
| F04 |
– |
20 A žltá |
Palivové čerpadlo MTR/FPCM |
| F05 |
– |
5 A hnedá |
Bezpečnostný zámok |
| F06 |
– |
– |
Rezerva* |
| F07 |
– |
– |
Rezerva* |
| F08 |
– |
15 A modrá |
Modul riadenia prevodovky TCM-8HP CYGNUS |
| F09 |
– |
– |
Rezerva* |
| F10 |
– |
15 A modrá |
Kľúčový uzol štartovania (KIN)/rádiový uzol (RF HUB)/elektrický zámok stĺpika riadenia (ESCL) |
| F11 |
– |
10 A červená |
Port UCI (USB a AUX) |
| F12 |
– |
25 A Priehľadná |
HIFI zosilňovač |
| F13 |
– |
– |
Rezerva* |
| F14 |
– |
– |
Rezerva* |
| F15 |
– |
15 A modrá |
Súprava ukazovateľov prístrojovej dosky (IPC)/spínač – súprava elektrických zariadení s vysokou odolnosťou (SWITCH BANK-HD ELEC) |
| F 16 |
– |
– |
Rezerva* |
| F17 |
– |
– |
Rezerva* |
|
|
| F18 |
– |
10 A červená |
Spojka klimatizácie (AC CLUTCH) |
| F19 |
– |
– |
Rezerva* |
| F20 |
30 Amp Ružová |
– |
Riadiaca jednotka centrálneho tela (CBC) 1-VNÚTORNÉ SVETLO |
| F21 |
– |
– |
Rezerva* |
| F22 |
– |
10 A červená |
Modul riadenia motora (ECM)/Modul riadenia systému prevodovky (PCM) |
| F23 |
– |
10 A červená |
Modul riadenia systému prevodovky (PCM)/Modul riadenia motora (ECM) |
| F24 |
– |
– |
Rezerva* |
| F25 |
– |
10 A červená |
Presun modulu cez kábel (MOD_SBW) |
| F26 |
40 A zelená |
– |
Riadiaca jednotka centrálneho tela (CBC) 2 EXTERNÉ SVETLÁ #1 |
| F27 |
30 Amp Ružová |
– |
Predné stierače |
| F28 |
40 A zelená |
– |
Riadiaca jednotka centrálneho tela (CBC) 3-ZAMYKANIE |
| F29 |
40 A zelená |
– |
Riadiaca jednotka centrálneho tela (CBC) 4 EXTERNÉ SVETLÁ #2 |
| F30 |
– |
– |
Rezerva* |
| F31 |
– |
10 A červená |
DIAGNOSTICKÝ PORT |
| F32 |
– |
10 A červená |
Kúrenie Vetranie Klimatizácia Mod (HVAC CTRL MOD)/Zámok stĺpika riadenia (SCL)/Modul klasifikácie cestujúcich (OCM)/Modul detekcie prítomnosti vodiča (DPDM) |
| F33 |
– |
10 A červená |
Systém ParkTronics (PTS)/modul infračervenej kamery (IRCM)/žiarovky na deaktiváciu airbagov (AIRBAG DISABLE LMPS) |
| F34 |
– |
10 A červená |
Elektronická stabilita vozidla (ESC)/elektricko-hydraulická asistencia riadenia (EHPS)/modul riadenia Smart Bar (SBCM) AKTIVÁCIA |
| F35 |
30 Amp Ružová |
– |
PMP BRZDOVÉ* |
| F36 |
30 Amp Ružová |
– |
Modul elektrickej brzdy pre príves * |
| F37 |
30 Amp Ružová |
– |
PRIPOJENIE PRÍVESU 7W* |
| F38 |
20 A modrá |
– |
Modul riadenia motora (ECM) |
| F39 |
– |
– |
Rezerva* |
| F40 |
– |
15 A modrá |
Modul riadenia systému prevodovky (DTCM)/zámok osí (AXLE LOC) FT_RR |
| F41 |
– |
15 A modrá |
Prístrojová doska (IC)/Security GateWay (SGW) AKTÍVNE |
| F42 |
– |
10 A červená |
Napájanie relé riadenia napájania (zastavenie/štartovanie elektrické)* |
|
|
| F43 |
– |
– |
Rezerva* |
| F44 |
– |
10 A červená |
Infračervená kamera (IRCAM) VYHREV |
| F45 |
– |
– |
Rezerva* |
| F46 |
– |
10 A červená |
AUTO HDLP LVL MOD/LVL MTR/HDLP SW |
| F47 |
– |
– |
Rezerva* |
| F48 |
– |
– |
Rezerva* |
| Hniezdo |
Patrónová poistka |
Mini poistka |
Popis |
| * Ak je prítomné |
|
| F55 |
– |
10 A červená |
Modul Centrálnej Správy Vizualizácie (CVPM)* |
| F56 |
– |
10 A červená |
Senzor teploty vozidla/napájanie cievky PTC vykurovania |
| F57 |
– |
20 A žltá |
Sedadlo Frt Drvr Htd |
| F58 |
– |
20 A žltá |
Frt Pass Htd Sedadlo |
| F59 |
– |
– |
Rezerva* |
| F60 |
– |
15 A modrá |
Modul komfortu riadenia (CSWM) (HTD STR VOLANT) |
| F61 |
– |
10 A červená |
Senzor mŕtveho uhla ľavý (LBSS)/Senzor mŕtveho uhla pravý (RBSS) |
| F62 |
– |
– |
Rezerva* |
| F63 |
– |
10 A červená |
Kontrolór imobilizácie cestujúcich (ORC) |
| F64 |
– |
– |
Rezerva* |
| F65 |
50 A červená |
– |
Invertor 400W * |
| F66 |
40 A zelená |
– |
VENTILÁTOR HVAC MTR FRT |
| F67 |
– |
– |
Rezerva* |
| F68 |
– |
– |
Rezerva* |
| F69 |
– |
– |
Rezerva* |
| F70 |
– |
25 A Priehľadná |
INJ/IGN COIL (GAS)/GLO PLUG MOD (DSL) |
| F71 |
– |
– |
Rezerva* |
| F72 |
– |
10 A červená |
Balík HD ELEC ACC* |
| F73 |
– |
– |
Rezerva* |
| F74 |
– |
– |
Rezerva* |
| F75 |
– |
– |
Rezerva* |
| F76 |
– |
20 A žltá |
ECM (plyn)/PCM (DSL) |
| F77 |
– |
10 A červená |
Vyhrievané zrkadlá |
| F78 |
– |
– |
Rezerva* |
| F79 |
– |
20 A žltá |
Inteligentný pás CTRL MOD |
| F80 |
– |
15 A modrá |
Modul riadenia systému prenosu (PCM)/elektromagnetický ventil 1 2 Posun blokovania |
| F81 |
30 Amp Ružová |
– |
DEGELATORE POSTERIORE (EBL) |
| F82 |
30 Amp Ružová |
– |
CARBURANTE HTR* |
| F83 |
60 A žltá |
– |
CANDELA* |
| F84 |
30 Amp Ružová |
– |
UNITÁ REGOLATORE HTR urea* |
| F85 |
– |
10 A červená |
SENSORE PM* |
| F86 |
– |
– |
Rezerva* |
| F87 |
– |
10 A červená |
NAPÁJANIE/PULÍCIA PMP* |
| F88 |
20 A modrá |
– |
SENSORE NOx #1/#2* |
| F89 |
– |
10 A červená |
Modul riadenia stĺpca riadenia (SCCM)/tempomat (CRUISE CTL)/digitálna televízia (DTV)/žiarovka na deaktiváciu airbagu |
| F90 |
20 A modrá |
– |
PARK RIMORCHIO LMP* |
| F91 |
– |
20 A žltá |
klaksón |
| F92 |
40 A zelená |
– |
ACCY HD #2* |
| F93 |
40 A zelená |
– |
ATTIVITÀ HD #1* |
| F94 |
– |
– |
Rezerva * |
| F95 |
– |
– |
Rezerva* |
| F96 |
– |
10 A červená |
SPECCHIO PWR SW |
| F97 |
– |
20 A žltá |
RADIO/TBM |
| F98 |
– |
10 A červená |
SW BANK-HD ELEK/OFF ROAD |
| F99 |
– |
– |
Rezerva* |
| F100 |
30 Amp Ružová |
– |
ESC-ECU E VALVOLE |
| F101 |
30 Amp Ružová |
– |
Modul riadenia systému prenosu (DTCM) |
| F102 |
– |
15 A modrá |
DVOJITÝ PORT USB |
| F103 |
– |
15 A modrá |
ACCY HD #3* |
| F104 |
– |
– |
Rezerva* |
| F105 |
– |
10 A červená |
Stav centrálnej integrácie (ICS)/klimatizácia s teplovzdušným ventilátorom (HVAC) |
| F106 |
50 A červená |
– |
Elektronická regulácia rýchlosti (ESC)/POMPA MTR |
| F107 |
– |
20 A žltá |
FERMO/SVOLTA RIMORCHIO LT* |
| F108 |
– |
15 A modrá |
ACCY HD #4* |
| F109 |
– |
20 A žltá |
FERMO/SVOLTA RIMORCHIO RT* |
| F110 |
30 Amp Ružová |
– |
Invertor 150W* |
| F111 |
20 A modrá |
– |
G
O Jeep Gladiator (2020-2022)
Jeep Gladiator je robustný a všestranný pickup, ktorý bol predstavený v roku 2020. Tento model kombinuje off-road schopnosti typické pre značku Jeep s praktickosťou a úložným priestorom, ktorý ponúka pickup. Gladiator je vybavený silným podvozkom a je dostupný s rôznymi motorizáciami, vrátane 3.6-litrového V6 benzínového motora a 3.0-litrového V6 dieselového motora. Tento model je známy svojou schopnosťou zvládať náročný terén, a to vďaka pokročilým systémom pohonu všetkých štyroch kolies a robustnému odpruženiu. Interiér Gladiatora ponúka moderné technológie a pohodlie, čo z neho robí ideálne vozidlo pre dobrodružné výpravy aj každodenné použitie.
Schéma poistkovej skrinky Jeep Gladiator
Táto stránka zobrazuje schému poistkovej skrinky pre model Jeep Gladiator, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa typicky nachádza pod kapotou a v interiéri vozidla, zvyčajne na strane vodiča. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, a preto je dôležité mať prehľad o jej konfigurácii a správnom použití.
Peter Novák
Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách.
Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
| | |
