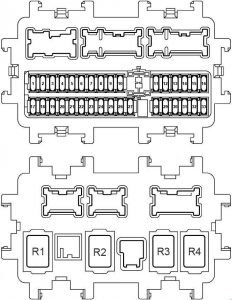

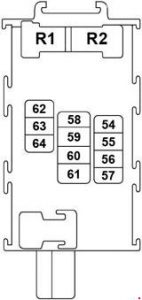

Nissan X-Trail – schéma poistkovej skrinky – J / B č. 2
Číslo
Amperi [A]
Popis
74
10
Relé čerpadla elektrického oleja
75
10
Modul riadenia prevodovky
76
–
–

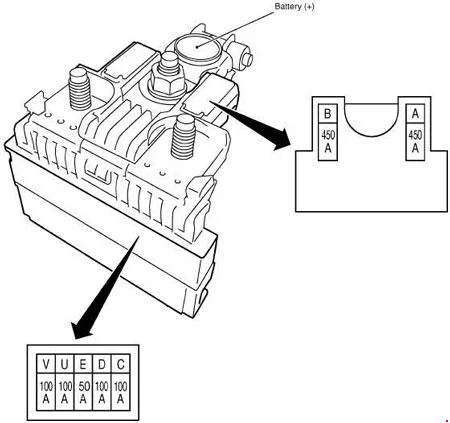

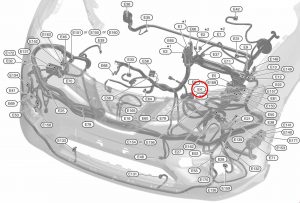

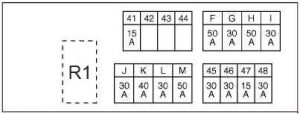

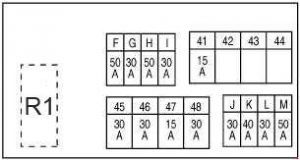

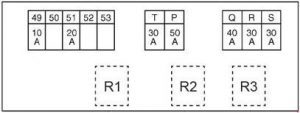

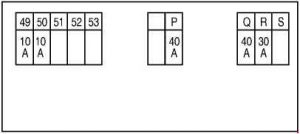

Poistková skrinka v motorovom priestore (E4)
Nissan X-Trail – schéma poistkovej skrinky – motorový priestor E4
Motor QR
Nissan X-Trail – schéma poistkovej skrinky – motorový priestor E4 – motor QR

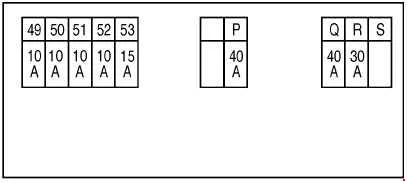

Motor MR
Nissan X-Trail – schéma poistkovej skrinky – motorový priestor E4 – motor MR

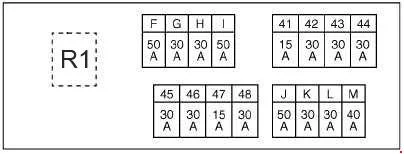

Motor R9M
Nissan X-Trail – schéma poistkovej skrinky – motorový priestor E4 – motor R9M
Číslo
Amperi [A]
Popis
41
15
Relé klaksónu 1
42
30
R9M: relé PTC 2
43
30
R9M: relé PTC 3
44
30
R9M: relé PTC 1
45
30
Kontrolér elektrickej parkovacej brzdy
46
30
Voliteľný konektor 9
47
15
Relé klaksónu 2
48
30
Kontrolér elektrickej parkovacej brzdy
a
50
Modul riadenia ESP
50
R9M: Relé ovládania okien, hlavný spínač okna, motorová skupina otváracej strechy, motorová skupina tienidla, relé elektrického okna, spínač bedrového opierky, spínač bedrového opierky, hlavný spínač okna, spínač sedadla (strana vodiča), spínač sedadla (strana pasažiera)

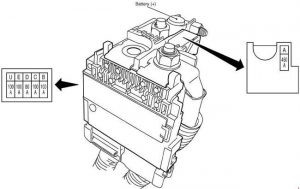

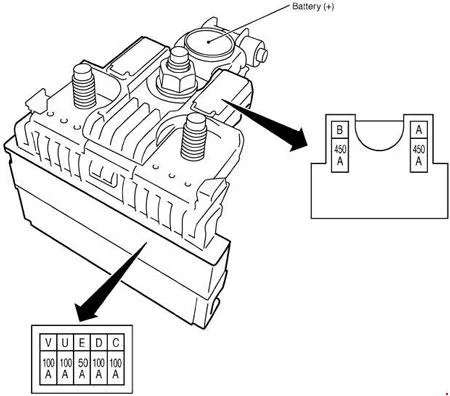

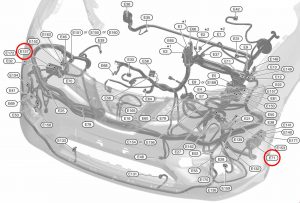

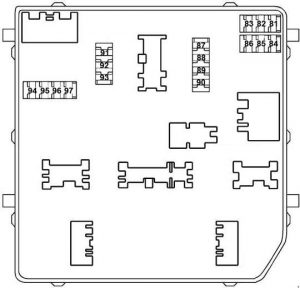

Poistková skrinka v motorovom priestore (IPDM E / R)
Nissan X-Trail – diagram poistkovej skrinky – motorový priestor (IPDM E / R)
Číslo
Amperi [A]
Popis
81
10
Modul riadenia motora
82
15
Modul riadenia motora
83
15
Relé motora riadenia klapky, modul riadenia motora, elektromagnetická ventil na reguláciu množstva pár paliva EVAP, senzor hmotnostného prúdenia vzduchu, kondenzátor, zapaľovacia cievka č. 1 (s výkonovým tranzistorom), zapaľovacia cievka č. 2 (s výkonovým tranzistorom), zapaľovacia cievka č. 3 (s výkonovým tranzistorom), zapaľovacia cievka č. 4 (s výkonovým tranzistorom), relé vstrekovača paliva, elektromagnetická ventil na riadenie distribúcie výfukových ventilov, elektromagnetická ventil na riadenie distribúcie sacích ventilov, relé čerpadla paliva s vysokým tlakom, vstrekovač paliva č. 1, vstrekovač paliva č. 2, IPDM E / R (inteligentný modul distribúcie energie v motorovom priestore), vstrekovač paliva č. 3, vstrekovač paliva č. 4, aktívátor prúdenia paliva, senzor pomeru vzduch-palivo (A / F), elektromagnetická ventil na riadenie obchádzacieho ventilu chladiacej kvapaliny motora, ohrievač paliva a senzor hladiny vody v palive
84
10
Modul riadenia motora, elektromagnetická ventil na riadenie distribúcie výfukových ventilov, stredná elektromagnetická ventil na riadenie distribúcie sacích ventilov, elektromagnetická ventil na riadenie distribúcie sacích ventilov, regulačný ventil na sacím potrubí regulačného kanála
85
15
Senzor pomeru vzduch-palivo (A / F) 1, ohrievaný senzor kyslíka 2, elektromagnetická ventil na preplňovanie turbodúchadla, modul riadenia motora, modul riadenia ohrievača
86
15
Vstrekovač paliva č. 1, vstrekovač paliva č. 2, vstrekovač paliva č. 3, vstrekovač paliva č. 4, kondenzátor, zapaľovacia cievka č. 1 (s výkonovým tranzistorom), zapaľovacia cievka č. 2 (s výkonovým tranzistorom), zapaľovacia cievka č. 3 (s výkonovým tranzistorom), zapaľovacia cievka č. 4 (s výkonovým tranzistorom), IPDM E / R (inteligentný modul distribúcie energie v motorovom priestore), poistka č. Q (relé ventilátora chladenia 1 (motor ventilátora chladenia 2, ventilátor chladenia) Relé 2, rezistor (R9M))
87
15
Relé klimatizácie (kompresor)
88
–
–
89
–
–
90
30
Relé predného stierača (motor predného stierača)
91
20
Relé čerpadla paliva (modul riadenia motora, skupina riadenia čerpadla paliva, skupina senzora hladiny paliva, čerpadlo paliva)
92
–
–
93
10
Modul riadenia motora, modul riadenia prevodovky, spínač rozsahu prevodovky, IPDM E / R (inteligentný modul distribúcie energie v motorovom priestore), spínač neutrálnych polôh, senzor hlavnej rýchlosti, senzor pomocnej rýchlosti, senzor vstupnej rýchlosti, spínač polohy spiatočky / neutrál, poistka č. 57 (s systémom Stop / Start)
94
–
–
95
5
Blokovanie riadenia
96
10
Relé reštartovania motora
97
10
Kompresor, predné kombinované svetlo RH, predné kombinované svetlo LH, spínač rozsahu prevodovky, spínač neutrálnych polôh, spínač svetla spiatočky, spínač polohy spiatočky / neutrál
Konvertor DC / DC, poistková skrinka (J / B) č. 63 – (audio jednotka, riadiaca jednotka Navi, riadiaca jednotka monitorovania životného prostredia)
S systémom Stop / Start: konvertor DC / DC – poistková skrinka (J / B) – (Relé príslušenstva, poistka č. 20, 59, 60
O
30
Konvertor DC / DC, poistková skrinka (J / B č. 2) č. 74 (relé elektrickej olejovej pumpy), 75 (riadiaca jednotka prevodovky)
